Как правильно проложить электрику по потолку

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

• дерево;
• металл;
• железобетон.

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

• с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
• установите распределительные коробки;
• трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
• соедините друг с другом отдельные части труб сваркой;
• при помощи протяжки проложите провода по трубам;
• выведите их в распределительную коробку, концы оставьте примерно по 20 см;
• соедините все жилы, обмотайте стыки изолентой и заземлите;
• теперь можно проверить работоспособность.

Металлическая поверхность

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Железобетонное плиточное перекрытие

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

• кабели крепят на потолок при помощи скоб;
• провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
• кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
• для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

• от стены отступают на 50-70 мм, ставят первую отметку;
• делают углубление 2 см вдоль стены и 10 см вдоль плиты;
• такие же действия осуществляют в месте расположения люстры или светильника;
• протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
• после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
• жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
• проверяют качество и целостность разводки проводов.

Деформация стен

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Прокладка гофры с кабелем

Прокладывается готовая гофрированная труба по потолку с использованием специальных клипсов. Диаметр этой детали подбирается с учетом сечения выбранного материала. Такой вариант крепления гофрированной трубы смотрится на потолке более эстетично. Для невидимых, внутренних мест в основном пользуются специальными скобами из металла. Эти детали закрепляются с применением электромонтажных дюбелей.

Для соединения 2-х труб из гофры пользуются соединительными муфтами. Они стоят дешево. В том случае, когда на этом участке внутрь гофрированной защиты протянута целостная кабельная линия, не имеющая соединений, согласно ПУЭ, разрешается те участки, где труба крепится к муфте заклеивать герметическим средством. Иначе надо выбирать другие, считающиеся наиболее надежными, способы изоляции. При прокладке нельзя сильно перегибать гофрированную трубу. Допустимый параметр печатается производителем на упаковочной коробке материала.

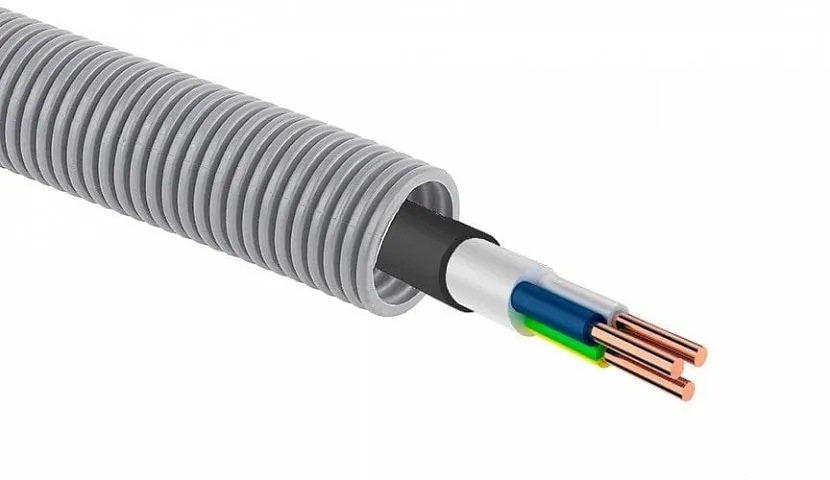

Гофра в разрезеИсточник media2.24aul.ru

Что такое натяжной потолок

Данный вид потолков, воистину, можно признать самым ярким и красивым из всех видов потолочный материалов. Мало того, что это нереально красиво, это еще и самый практичный способ из всех. Все дело в том, что материал, из которого он изготовлен, это — ПВХ-пленка, она не боится ни влаги, ни плесени. С течением времени ее физические свойства практически не изменяются, она не лопается и не трескается.

Самое приятное то, что ее можно мыть! Некоторые люди отказываются от установки таких потолков из-за бытующего мнения, что его легко порвать, нечаянно зацепив. Хочу вас утешить, это не так. Разве что вы не зацепите ее острым куском арматуры. Но, я думаю, мало кто из нас размахивает дома такими предметами.

Данный вид потолков идеальный вариант для людей, живущих на последних этажах многоквартирных домов. Таким потолкам утечки не страшны, небольшую утечку вы и не заметите. Кроме того, такому виду отделки практически не страшен даже сильный потоп от ваших соседей.

Все, что с ним происходит в таком случае — вода собирается в мешок, вытягивает пленку и висит как огромная капля. Но жидкость легко дренируется через отверстие для люстры, а вытянувшаяся пленка просто возвращает свою упругость, после того, как ее разогреют строительным феном.

В общем, не потолок, а мечта. Остается разобраться с тем, как выполнить монтаж проводки.

Типовые часто задаваемые вопросы

Приблизительная стоимость материалов на однокомнатную квартиру?

От 12000 до 30000 рублей (в зависимости от площади)

Какие провода лучше всего использовать в монтаже?

Медные провода (обладают повышенной эластичностью, коррозийной стойкостью и сроком службы)

В данной статье была разобрана разводка электрики в квартире. Рекомендуется тщательно всё изучить перед самим процессом монтажа и, следовательно, прочитать все необходимые для этого источники.

Проводка электрического оборудования в квартиру – дело достаточно энергозатратное, придётся потратить достаточно весомую денежную сумму.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

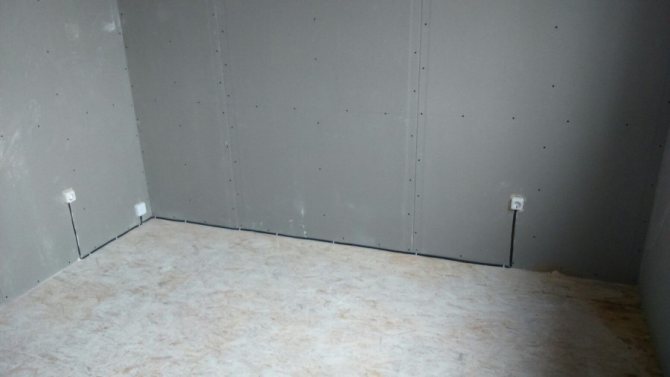

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.

Гофра в стенах

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Особенности формирования разводки электрики по поверхности потолка

Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.

Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.

Подготовка схемы

Для формирования будущей электрической схемы необязательно выдерживать правила черчения. Она необходима для четкого отражения разводки электрики по помещению, а также мест соединения отдельных компонентов. Также отображается расположение светильников, розеток и выключателей.

При желании можно изобразить прямоугольник произвольной формы, который будет обозначать распредкоробку. Провода начертить в виде простой линии, а места их соединения и подключения обозначить точкой. Желательно использовать два цвета. Одним выделить фазный, а другим нулевой провод. Также можно сразу пронумеровать все участки будущей схемы, перенеся маркировку на приготовленные кабеля. Это поможет облегчить процесс монтажа и минимизировать вероятность ошибки.

Схема устройства проводки в потолке

Составленную схему рекомендуется сохранить. При возникновении необходимости в устранении какого-либо недостатка с ее помощью можно быстро определиться с требуемыми действиями.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

1. Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
2. На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
3. Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
4. При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
5. Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

1. Используется кабель низкого качества или несоответствующего сечения.
2. Не продумываются моменты по дальнейшему получению доступа к электропроводке.
3. Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
4. Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
5. Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

Выключатель должен ставиться в разрыв фазового провода

Крепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.

Деформация стен

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Штробление, протяжка и укладка проводов

Ну а теперь переходим к работам. Первым делом возьмите карандаш и проведите линии, по которым вы будете резать штробу: места, где установите выключатели и места вхождения проводов в перекрытие, если потолок просто отшпаклеван.

После того, как все разметили, берите перфоратор и начинайте бурить короной отверстия под розетки и выключали. Используйте еврокорону, так как все размеры монтажных коробок, или, как их еще называют, «дозы» — изготовлены именно по евростандартам. Кстати говоря, по современным стандартам, розетки устанавливаются на расстоянии 40 см от пола, а выключали — в 90 см.

Далее меняем корону в перфораторе на зубило. Теперь выдалбливаем то, что пробурили, а также создаем с края плиты отверстия для будущей протяжки проводов по ней. Поиск пустоты также осуществляем при помощи перфоратора. Устанавливаем бур «шестерку» и бурим. Там, где бур влетает в пустоту — долбим отверстие.

Лучше всего проведите прямой перпендикуляр от существующего отверстия в середине потолка, там, где раньше была расположена люстра. Проведя перпендикуляр к стене, начните в этом месте делать отверстие. Скорее всего, вы тут же попадете в старое зашпаклеванное углубление, в котором обнаружите старый провод. На него и ориентируйтесь, чтобы протянуть новый к этому месту.

Далее переходим к вырезке штробы. Делается это при помощи штрабореза. Поскольку это довольно дорогой и редкий инструмент, работу можно выполнить и обычной болгаркой первого номера (самой маленькой). При этом используется диск по камню. Делаем по уже намеченной линии два параллельных реза. Расстояние между ними должно составлять примерно 15–20 мм. Выдалбливаем перфоратором эту полоску штукатурки.

Начинаем прокладывать провода. Какой и куда — известно из нашей схемы. Ну а закрепляем их в штробе обычным алебастром со шпаклевкой. При приготовлении раствора, необходимо соблюсти пропорции 1:1.

А теперь самое интересное. Если мы решили тянуть провода в полости перекрытия, берем стальную проволоку с 2–4 миллиметровым сечением, и пропускаем ее от одного отверстия в плите до другого, а затем к одному концу привязываем наш провод и вытягиваем за стальку.

Если мы планируем монтаж подвесного потолка, тогда просто продеваем наш провод в защитный бронешланг (у него также внутри специальная сталька для протяжки) — и этот бронешланг с проводом крепим к потолку посредством ударных дюбелей. На шляпку шурупа приматываем проволочку и ею привязываем к потолку наш бронешланг.

Если дом панельный и планируется установка подвесного потолка из гипсокартона, то можно крепить провод и без бронешланга, но если у вас деревянный дом, то это крайне необходимо. При этом использовать нужно не пластиковый бронешланг, а металлический, или как его еще называют — металлорукав.

Проводка на потолке: основные правила монтажа

Если вы не обладаете знаниями и опытом в сфере прокладки электропроводки, не рискуйте, а доверьте работу специалистам

Если же вы уверены в своих силах, и решили самостоятельно справиться с поставленной задачей, обратите внимание на следующие рекомендации, они помогут вам избежать ошибок при разводке проводки:

• вся электропроводка обязательно должна укладываться в защитные гофры. При несоблюдении этого требования, может случиться пожар, если, вдруг возникнет короткое замыкание;
• не подключайте все приборы в квартире на одно устройство защитного отключения. Даже, если нагрузка не превысит расчетные нормативы, это все равно окажется неудобным при дальнейшей эксплуатации. При коротком замыкании хотя бы в одном потребителе, отключатся одновременно все приборы;
• выключатели необходимо подключать в фазовый провод. Если вы проигнорируете это требование, даже банальная смена лампочки может закончиться ударом тока;
• провода не должны соприкасаться друг с другом, как и пересекаться между собой;
• до монтажа необходимо осуществить правильный выбор материалов и сечения проводов. Выбирайте не то сечение, которое по стоимости обойдется дешевле, а самый безопасный вариант;
• для ванных, кухонь и других комнат с повышенной влажностью должны использоваться специальные электротехнические коробки;
• провода прокладывайте таким образом, чтобы в любой момент можно было провести ремонт электропроводки.
