Выбор материалов для канализационной вентиляции в частном доме

Что такое фановый стояк?

(Далее ФС)

Он нужен для обеспечения сообщения системы канализации с внешней средой, то есть для того, чтобы канализация не была замкнутой.

Чаще всего это пластиковая или полиэтиленовая труба того же диаметра, что и канализация. Однако иногда до сих пор используется чугун и металл.

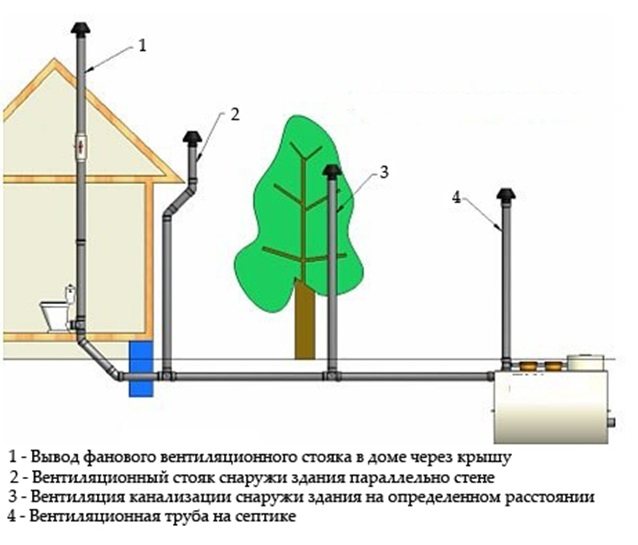

Способы установки

Если в доме два этажа и санузел имеется на каждом, то согласно строительным нормам и правилам следует смонтировать ФС, а не использовать вакуумный клапан. Существует два способа монтажа:

• Внутренний.
• Внешний.

В первом случае монтируется полностью внутри здания и выводится через крышу на улицу, при этом необходимо помнить, что минимальная высота от кровли до оголовника должна составить 1–1,5 метра.

Лучше всего пускать трубу через конек, чтобы исключить задувание ветром. В некоторых случаях допускается сужение диаметра вывода. Однако профессионалы делать это не рекомендуют, в меньший размер станет проходить меньше воздуха, в результате чего в помещении будет слышно «захлёбывание».

В процессе прохода через плиты перекрытия не нужно вставлять «гильзу» между трубой и полостью бетона, лучше запенить монтажной пеной и заделать раствором.

Во время теплой погоды вентиляционная труба имеет свойство расширяться, а в холодное, наоборот, сужаться. Если стояк надежно не зафиксирован и будет болтаться в отверстии, он может выйти из стыков, и на место вставить уже очень проблематично.

Во втором случае монтаж производится на определенном расстоянии от окон и входных групп. Для оконных проемов и дверей расстояние должно составлять не менее 400 сантиметров по горизонтали.

Наружный способ вентиляции не особо отличается от внутреннего, также выводится выше конька крыши. Следует избегать мест, где скат кровли попадает на фановый вывод, снег и большой объем воды могут повредить трубы.

После монтажа ее нужно утеплить при помощи стекловаты, или минеральной ваты. Для разных регионов используется своя толщина утеплителя. В средней и северных широтах – слой толщиной 100 миллиметров. В южном и центральном регионе допускается 50 мм.

Данная мера позволит избежать обмерзания воздуховода в холодный период, а также скапливание конденсата на внешней стенке шахты. Весьма популярным материалом для утепления вентиляции в последнее время стало пенополистирольное покрытие, которое хранится в металлических баллонах под высоким давлением.

Наносится такой состав с использованием специального пистолета и надежно фиксируется, образуя при этом теплоизоляционный слой.

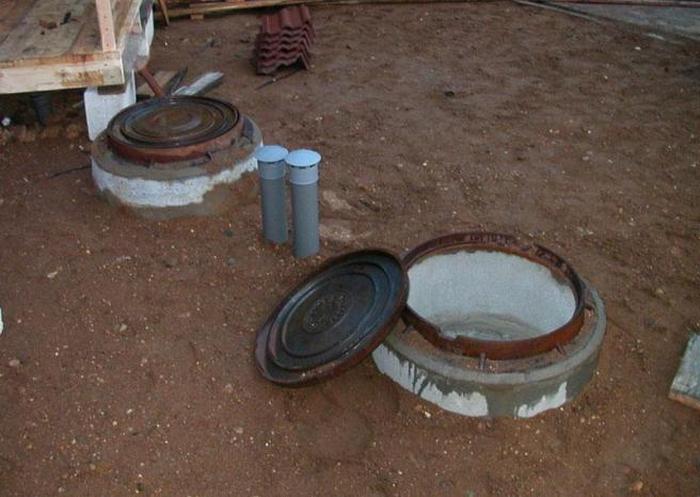

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для того, чтобы не допустить появления запаха в доме, но и для уравновешивания давления внутри всей системы. Однако, есть еще одна причина обязательного обустройства вентиляции: в процессе разложения органических отходов образуется горючий газ и при большом скоплении вещества возможен пожар. Чтобы такого не произошло, необходима вентиляция выгребной ямы. Устройство не потребует больших затрат, а сделать его можно своими руками.

Схема вытяжки может быть оборудована предельно просто:

1. установить обычную канализационную ПВХ трубу сечением 100 мм;
2. прикрепить трубу к стене сзади;
3. вывести верхний конец за крышу септика примерно на высоту от 20 см;
4. изолировать трубу снизу паклей, смоченной в битуме;
5. выход прикрыть от попадания мусора листом жести;
6. забетонировать шурф выхода.

Если монтируется вентиляция выгребной ямы без туалета, установка также не занимает много времени:

• рядом с люком установить систему труб, размер которой просчитывается глубиной погружения и высотой вывода;
• оснастить верх вывода моторчиком для усиления тяги;
• прикрыть выход жестяным листом.

Канализационная вытяжка готова, а благодаря наличию моторчика зловония не будет на участке даже в самые жаркие летние дни. Кроме того не будет неприятных запахов в туалете, пары разложения перестанут влиять на древесину, а значит, туалет простоит дольше.

При строительстве туалета со сливной ямой, лучше возвести нужник подальше от ямы. Соединить сооружения несложно посредством обычного канализационного трубопровода с сечением от 100 мм. А если смонтировать тройник, то будет просто присоединить вентиляционную трубу, что и гарантирует хорошую вентиляцию. В любом случае устройство вентиляции возможно двумя способами:

1. естественный вариант происходит когда увеличивается давление в сливной яме;
2. принудительный – воздух перемещается посредством работы вентиляторов, подключенных к сети питания.

Естественная вентиляция

Устанавливается вертикальная труба, которая нужна для отвода запахов, причем монтаж осуществляется не ниже границы уровня наполнения котлована нечистотами, а верх выходит за пределы крыши.

Сечение отвода должно быть более 100 мм, верхний конец размером не менее 70 см от уровня крыши. Герметизация патрубка и крепление хомутами обязательно – так можно не беспокоиться, что трубу снесет во время сильного ветра.

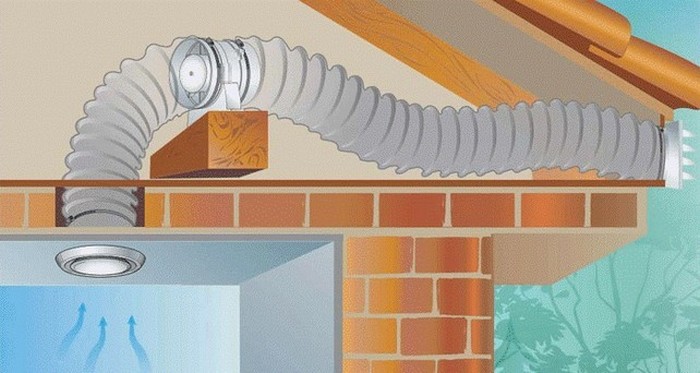

Принудительная вентиляция

Самый эффективный способ, но требующий наличия электричества. Сделать вытяжку своими руками несложно:

1. подвести к туалету электричество;
2. подобрать вентилятор средней мощности (300 ватт вполне достаточно);
3. сформировать отверстие под прибор, причем работать вентилятор должен на выгонку, чтобы воздух не застаивался в помещении туалета;
4. оборудовать несколько отверстий для притока свежего воздуха (это может быть обычная щель у порога).

В этом случае схема не предусматривает устройство вентиляционных труб в самой сливной яме, вполне достаточно вентилятора, который отлично выгонит воздух и вместе с ним все неприятные ароматы.

Ну а чтобы избежать появления сильного запаха в сливной яме, достаточно приобрести биологические средства для чистки. Это могут быть порошки, таблетки или жидкости для канализационных ям. Как видите, устройство вентиляции вполне доступно для любого хозяина, причем выбор систем достаточно многообразен.

Фановые трубы, или Как избежать попадания в дом запахов из канализации?

Фановая труба — важный элемент системы канализации в загородном доме. Проще говоря, это соединенный со стояком и выведенный на крышу вытяжной канал, через который неприятные запахи удаляются за пределы здания

Для чего служит фановая труба? Ее основная задача — удаление запахов из канализационного стояка в атмосферу. Обычно, чтобы загрязненный воздух не попадал в помещение, в приёмнике сточных вод от сантехприбора ставят гидрозатвор, представляющий собой изогнутую трубу, заполненную водой. При сливе часть воды остаётся в изгибе трубы, не позволяя воздуху из канализации проникнуть в помещение. Казалось бы, проблема решена. Но не для домов сезонного проживания: если сантехприбором какое-то время не пользоваться, то барьер на пути неприятных запахов в прямом смысле слова постепенно испарится. Вот тут-то и выручает фановая труба: загрязнения воздуха не произойдет, даже если гидрозатвор высох. Кроме того, она предотвратит срыв затвора, который может случиться в момент максимального водоотведения.

Многослойные фановые трубы из полипропилена (ПП) с шумопоглощающими добавками обеспечивают повышенный уровень звукоизоляции. Они имеют стенки увеличенной массы, а также усовершенствованную конструкцию угловых отводов.

Еще одна функция фановой трубы — предотвращать разрежение газов в стояке (именно из-за него вода утекает из раковин с характерным хлюпающим звуком).

Один стояк — одна труба

В большинстве случаев используют фановые трубы диаметром 100 мм, но иногда бывает достаточно и 50-миллиметровых. Их диаметр, равно как и количество, определяется инженерным расчетом исходя прежде всего из числа сантехприборов, подведенных к одному стояку. Как правило, на стояк с двумя-тремя ванными комнатами (оборудованными умывальником, душевой и унитазом) нужна одна фановая труба. Если же санузлы расположены в разных частях здания, как нередко бывает в домах большой площади, и подключены к отдельным стоякам, то каждому из них потребуется и своя фановая труба. Притом следует учитывать, что все вытяжные каналы выводят на кровлю, а значит, на ней «вырастет» соответствующее количество труб.

Монтаж

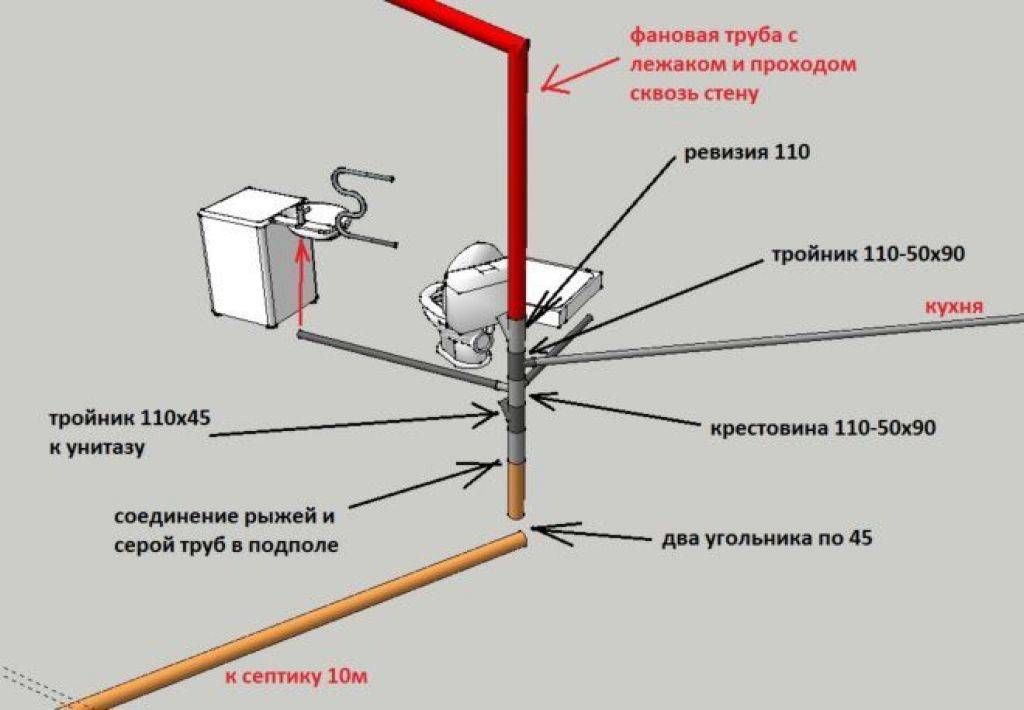

Схема расположения труб в доме Фановые трубы монтируют одновременно с системой канализации. У вытяжного трубопровода могут быть как вертикальные, так и горизонтальные участки (оптимальный угол поворота — 45°). Трубы соединяют в раструб, используя для герметичности канала резиновый уплотнитель. К стенам их фиксируют через каждые 70 см хомутами с виброизолирующими прокладками.

Для проводки труб через железобетонные перекрытия применяют гильзы из жёсткого негорючего материала (чаще всего это куски стальных труб, которые вставляют в заранее проделанные отверстия). Гильза нужна для защиты трубы от температурной деформации и от механических повреждений при осадочных подвижках здания.

Обратите внимание: 100-миллиметровая труба имеет раструб диаметром 110 мм, следовательно, внутренний диаметр гильзы для нее должен составлять 120 мм. Образующийся зазор заполняют водонепроницаемым материалом (силиконовым герметиком, монтажной пеной, промасленным или пропитанным битумом канатом), который не должен жестко фиксировать трубу в гильзе, допуская ее незначительные подвижки по продольной оси

Вывод трубы через крышу

Обычно с этой целью используют специальные проходники (некоторые из них подходят только для определенного кровельного покрытия, но бывают и универсальные модели). Нередко вытяжные трубы выводят на крышу через дымоход.

При выходе на крышу фановая труба должна отстоять от мансардного окна не менее чем на 50 см, иначе запахи из канализации будут «закачиваться» в помещение при проветривании.

В любом случае важно помнить одно: по понятным причинам фановая труба не должна быть расположена в одном канале с трубой приточной вентиляции, а также выходить на кровлю рядом с мансардным окном, поблизости от открытых террас и балконов

Клапан как альтернатива

Как быть, если по какой-либо причине невозможно установить фановую трубу? Проблему поможет решить воздушный клапан высотой 15–20 см, расположенный на конце канализационного стояка. Это недорогое и простое по конструкции устройство работает следующим образом: когда в стояке возникает разрежение, мембрана клапана поднимается и пропускает воздух в систему канализации. А когда давление выровняется, мембрана опускается, создавая барьер на пути неприятных запахов.

Конечно, адекватной заменой фановой трубе клапан не является (в частности, он быстро загрязняется и выходит из строя, а при высохшем гидрозатворе в нем вообще нет смысла), однако в ряде ситуаций он становится единственно возможной альтернативой.

Государственный контроль

Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП. Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Сифон или вентиляция – что лучше

Каждая обустраиваемая вытяжка для канализации требует создания в частном доме отдельного вентиляционного канала специально для сливов. Далеко не каждый человек желает заниматься этим и уверенно принимает мысль, что дорогой сифон лучше. Ведь его установка намного проще, даже если стоимость устройства выше, чем создание канализационного вентканала.

Поэтому нередко «вдруг» обнаруживается целый ворох проблем, связанных с регулярным появлением неприятных запахов из раковины и ванны, «рокотом» воды в трубах при каждом нажатии на кнопку бачка унитаза.

Причина этих неприятностей кроется как раз в особенностях работы сифона. Стандартное устройство представляет собой самый обычный гидрозатвор в виде гнутой трубы. Изгиб заполняется водой, предотвращая выход газов из канализации внутрь помещения.

Во время слива воды ее излишки уходят дальше по трубам, а водяной клапан сохраняет конструктивно заданное количество. Но это становится возможным только при условии грамотно спроектированной системы канализационных труб.

Основной причиной появления звуков и неприятных запахов из канализации является нарушение работы сифона. Водяной «затвор» не достигает необходимого уровня, бывает, что вода вообще почти полностью уходит дальше по системе. Источником проблем в этом случае является разница давления системы сливов.

Канализация с фановой трубой

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

• высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
• площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
• в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
• канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
• лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
• если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
• установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

• канализационный стояк диаметром 100 мм;
• раковина (кухня) со сливной трубой 50 мм;
• душевой слив;
• стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

1. ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
2. Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.

Выбор трубы для вентиляции

Вентиляция выгребной ямы легко проводится своими руками. Первое, что необходимо – рассчитать нужный диаметр воздушного окна или вентиляционной трубы. Согласно санитарным нормам, скорость воздушного обмена в выгребной яме должна быть не менее 80 м3/ час. Для обеспечения потребного уровня обмена рекомендуется использовать трубы с диаметром не менее 110 мм. Для проверки правильности выбранного диаметра можно воспользоваться формулой:

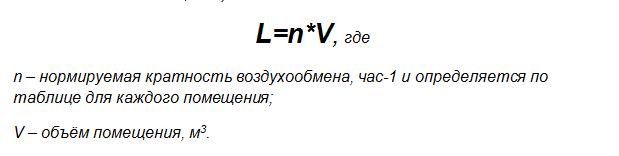

Формула расчета потребного воздухообмена

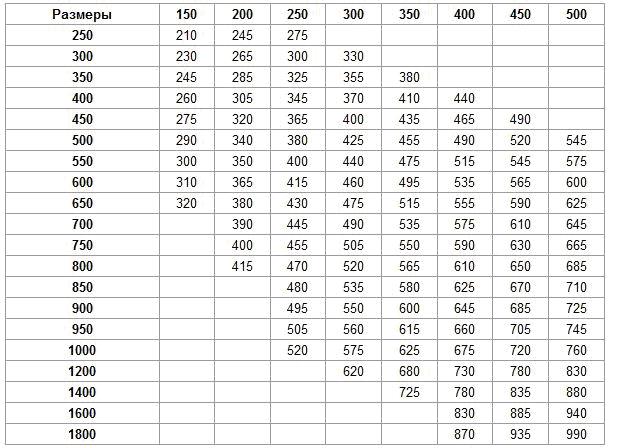

Учтите, что все полученные показатели нужно округлять в большую сторону. Нужная длина подбирается по таблице и индивидуальным потребностям.

Параметры вентиляционных труб

При выборе высоты вентиляционной трубы нужно учитывать следующее:

Высота вентиляционной трубы выгребной ямы должна совпадать с высотой вентиляционной трубы дома или подключаться к фановой трубе. В противном случае, та труба, что расположена ниже, будет засасывать воздушный поток из высшей

Так, запахи из выгребной ямы смогут просочиться в дом;
Если в доме есть камин или печь, то очень важно также проследить за тем, чтобы вентиляция и дымоход находились на одном уровне. Из-за высокого давления в дымоотводящей трубе в неё не проникнет смрад, но выгребная яма может наполниться дымом

Это негативно повлияет на процессы брожения;
Если в доме не предусмотрена фановая труба, то вентиляция должна возвышаться над крышей дома не менее, чем на 1 метр;

При выборе высоты для этого отвода учитывается ветреные особенности региона. Если в Вашей области наблюдаются частые и сильные штормы, то рекомендуется дополнительно укрепить отвод.

Устройство канализационной вентиляции

1. При помощи фановой трубы.
2. С установкой вакуумных аэраторов.

Как считают специалисты, отказ от использования фановой трубы в пользу аэрационных клапанов может сыграть злую шутку с владельцами дома.

Часто одних клапанов недостаточно, и может так получиться, что деньги потрачены, а неприятные запахи и посторонние шумы все равно будут тревожить жильцов.

Монтаж системы начинается с установки вентиляции канализационного стояка. Для этой цели применяются классические пластиковые серые трубы диаметром 110 миллиметров.

На крупных объектах, таких как многоэтажные дома, часто используются чугунные аналоги. Трубы соединяются друг с другом при помощи резиновых уплотнителей. А к поверхности стены дома трубную систему крепят металлическими фиксаторами типа хомутов.

Выведенная наружу труба вентиляции должна быть выше самой высокой точки крыши на 30-70 сантиметров. Чем больше угол ската крыши, тем на большую высоту нужно монтировать фановую трубу.

Также во избежание попадания неприятных запахов обратно в дом, по строительным нормативам, необходимо выдержать расстояние от выходного отверстия до окон и дверей в 3.5-4 метра.

Будет очень обидно, если рядом с выходом фановой трубы окажется печная, которая в определенную погоду из-за обратной тяги будет втягивать сточные испарения. Так же неправильно совмещать вытяжки из различных систем, например, механическую вентиляцию и канализационную.

Выбор труб

Для обустройства канализации используются пластиковые канализационные трубы, сечение которых должно быть таким, чтобы можно было подключить их к сточной системе.

Они просты в монтаже, имеют небольшой вес, а также комплектуются специальными уплотнительными элементами типа резиновых прокладок. Из достоинств также можно назвать разнообразие поворотных соединительных фитингов.

Диаметр трубного стояка при этом должен быть таким же, как и у главной магистральной трубы, обычно это 110 миллиметров.

Внутренняя вентиляция

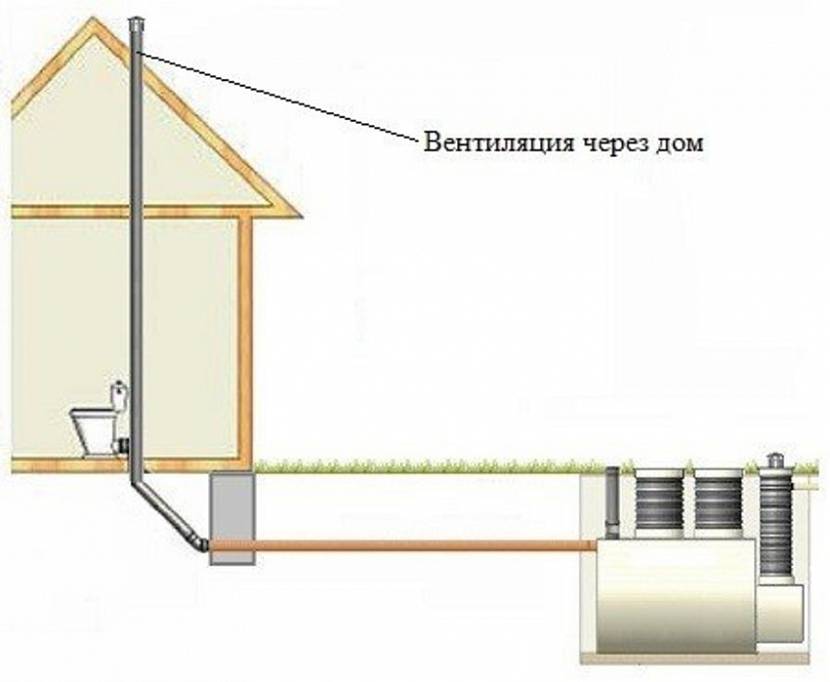

Вариант размещения фановой трубы вентиляции в доме Обычно канализационная вытяжка устанавливается в системы коммуникаций еще на стадии проектирования здания. И самым грамотным решением этого вопроса будет монтаж вентиляционных каналов внутри помещения.

Фановая вытяжная труба должна монтироваться через кровлю и выводиться на крышу через чердачное помещение. План действий здесь такой:

1. Канализационный воздуховод заканчивается у крыши чердака.
2. В кровле делается отверстие, через которое устанавливают трубу-концевик.
3. Наконечник соединяется с трубой канализации и обрабатывается герметиком.

Конечная труба не доставит хлопот при монтаже, если использовать эластичный полимерный переходник. Он прочный и долговечный.

Благодаря конусовидной форме можно подогнать его диаметр специально под выходную трубу, достаточно срезать лишний кусок материала на заранее отмеченном уровне.

Выходящая из крыши вентиляция выводится в подготовленное отверстие в кровле. Нижняя часть эластичного переходника промазывается герметиком по окружности примыкания к кровельному покрытию, затем при помощи металлического кольца и саморезов прикрепляется к крыше.

Чтобы усилить интенсивность тяги, на выходное отверстие трубы-наконечника устанавливают дефлектор. Это устройство усиливает тягу за счет создания зоны разреженного воздуха.

Здесь срабатывает закон Бернулли, согласно которому уменьшение сечения потока воздуха понижает давление в системе и ускоряет сам поток на отдельных участках.

При строительстве частных домов пользуются популярностью статичные модели дефлекторов, чуть реже используются вращающиеся. Это простое по конструкции устройство увеличивает тягу более чем на 20%.

Внешняя вентиляция

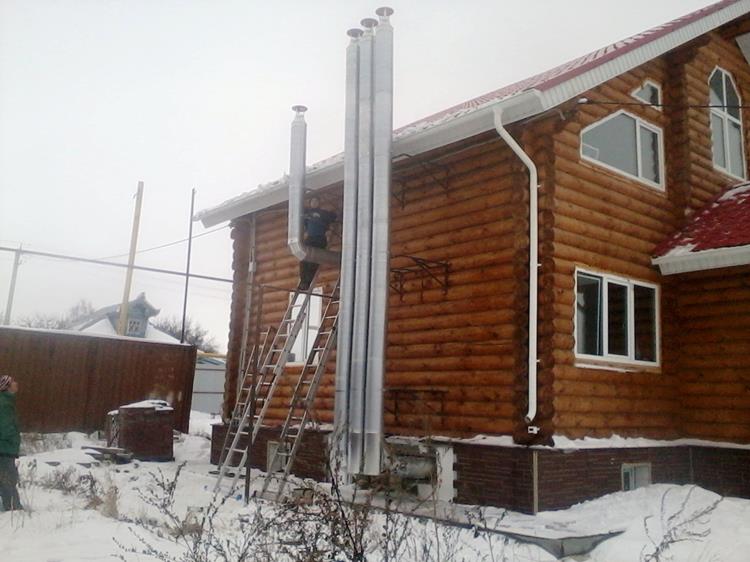

Вентиляционные трубы снаружи дома

Но предположим, что дом уже построен, перекрытия облицованы финишной отделкой, и портить ее нельзя. В этом случае смонтировать внутреннюю вентиляцию не представляется возможным.

И тогда на помощь приходит вытяжка для канализации, установленная снаружи дома.

В этом случае канализационная вытяжка крепится к внешней стене дома. Со стороны это будет выглядеть, словно водосточная труба. Единственное отличие – верхняя точка ее будет намного выше.

Также вытяжку можно установить на сам септик, и это будет идеальным вариантом для частного дома. Так как септик располагается на некотором расстоянии от жилища, то и запахов в доме быть не должно.

Еще вариант – обустроить вентилирование магистральной трубы на пути от сантехнических узлов до септика. Главное, чтобы эта вентиляция не мешала неприятными запахами вам и вашим соседям.
