Установка сантехники своими руками: классические схемы разводки и инструкции по монтажу

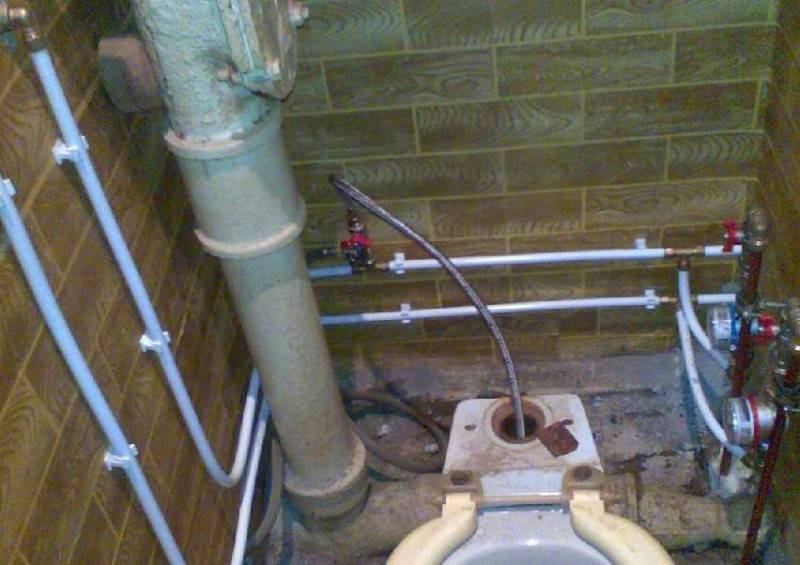

Прятать трубы или нет?

Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:

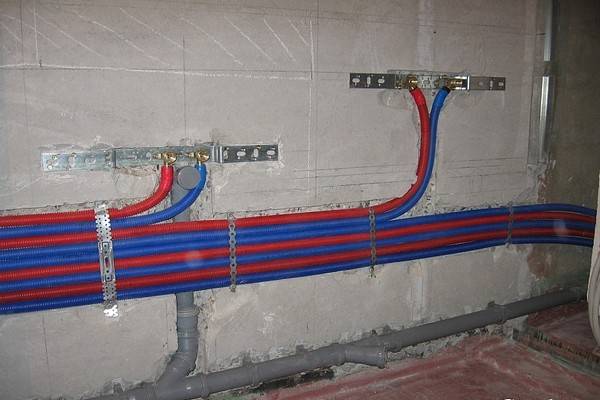

Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:

1. Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.

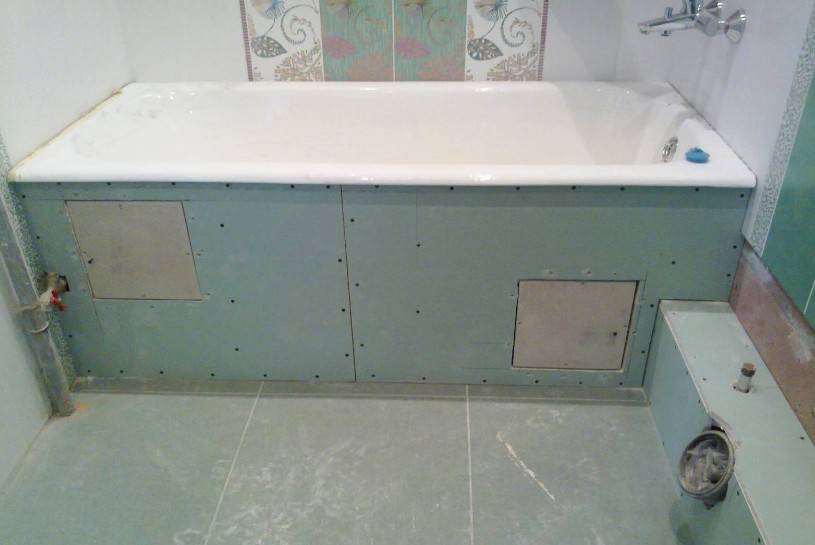

2. Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
3. О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.

Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.

Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Водяной теплый пол

Подключить контуры к линии центрального отопления можно лишь в одном случае – если в квартире для этого имеется только один стояк, от которого протянута подача и обратка ко всем регистрам в помещениях. В остальных вариантах для теплого водяного пола либо устанавливается отдельный котел, либо используется теплообменник, нагревающий воду за счет тепловой энергии системы централизованного отопления.

Для контуров ТП всегда используется коллекторная схема разводки. Трубы монтируются перед заливкой стяжки, только на проходных участках санузла. Под ванной, шкафами, душевой кабинкой, стиральной машиной от них нет никакого эффекта.

Теплообменник для водяного ТП.

Из-за громоздкости коллекторных узлов с теплообменниками большинство пользователей используют теплые полы электрического типа (ИК, греющий кабель, кассетные модификации).

Учет и контроль

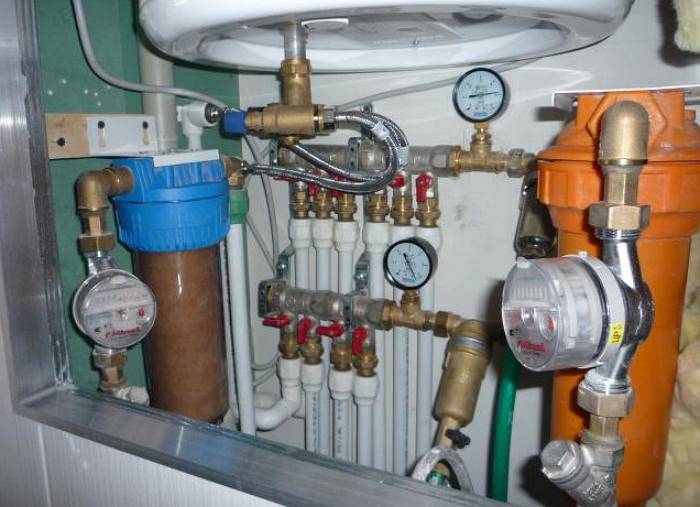

Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.

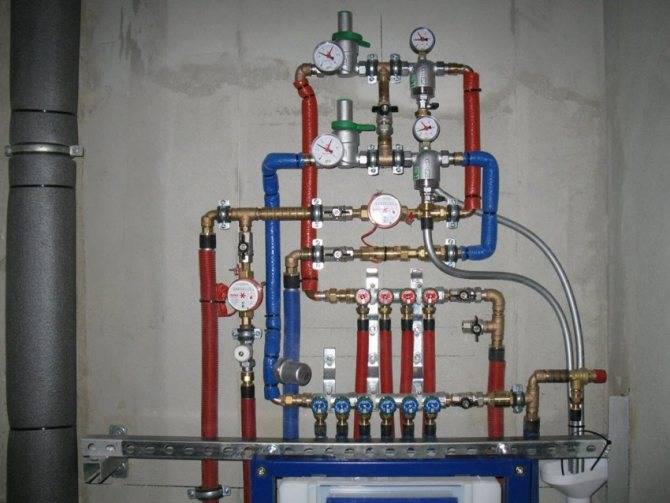

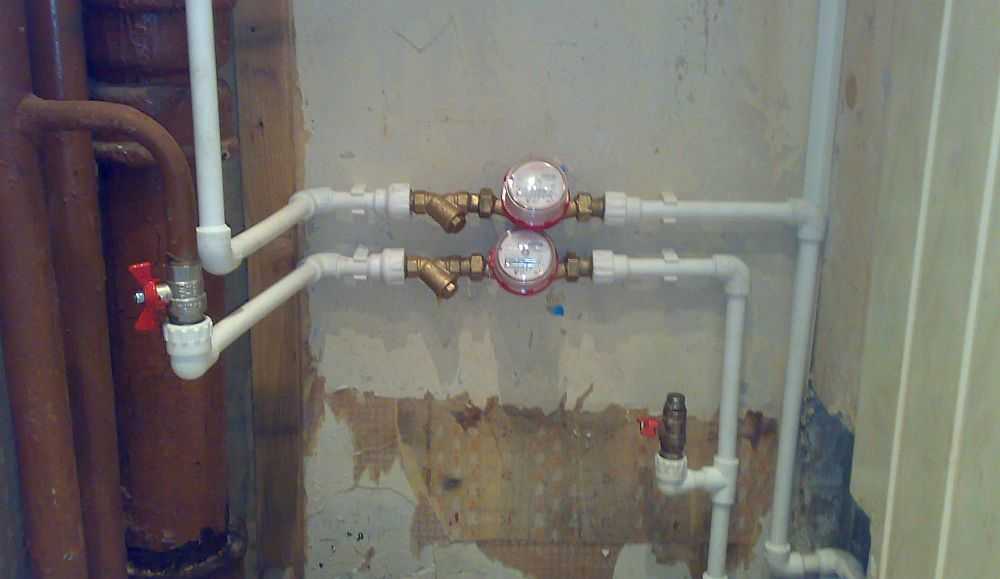

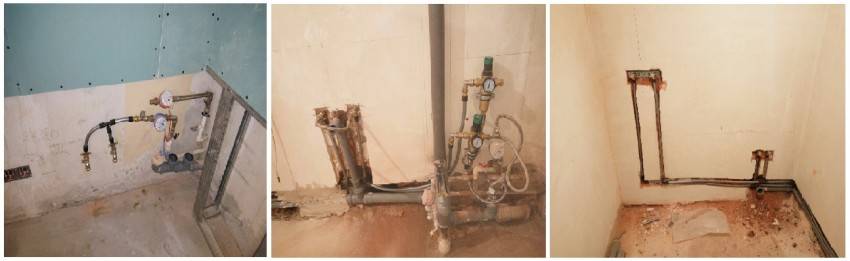

Отборно-учетный узел водопровода в сборе

Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.

Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.

Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.

По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.

ГМС, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.

Разведение водопровода в частных домах

1. Подготовленные трубы прокладываются в доме, начиная от водопотребителей.
2. Трубы к потребляющей точке подсоединяются переходником, чтобы была возможна установка крана для перекрывания воды.
3. Трубы прокладывают к коллектору. Желательно не проводить трубы сквозь стены, а также перегородки, а если это приходится делать, заключайте их в стаканы.

Для более легкого ремонта размещайте трубы на отдалении 20-25 мм от поверхностей стен. Выполняя монтаж сливных кранов, создавайте небольшой уклон в их сторону. Трубы крепятся к стенам спецклипсами, устанавливая их на прямых участках через каждые 1,5-2 метра, а также во всех угловых соединениях. Для совмещения труб под углами применяют фитинги, а также тройники.

При подсоединении труб к коллектору всегда устанавливается запорная арматура (она нужна для ремонта и возможности отключения водопотребления).

Последовательная схема водоснабжения квартиры ↑

Система водоснабжения квартиры, выполненная по данной схеме, является самым простым, неприхотливым и дешевым вариантом проведения инженерных коммуникаций. Именно последовательная схема водоснабжения осуществлена в домах старого жилищного фонда, построенного еще в советские времена. Однако и сейчас данная схема применяется строителями.

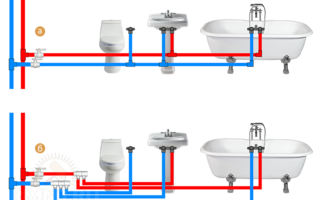

Последовательная схема системы водоснабжения в квартире

В соответствии с данной схемой монтаж магистральных трубопроводов, по которым осуществляется горячее и холодное водоснабжение квартиры, ведется параллельно. При этом каждый сантехнический прибор подключается к трубопроводам посредством тройников. Именно отсюда и пошло второе название схемы – тройниковой. Последовательная схема предусматривает наличие общей для нескольких водопотребителей части магистралей, от которой идут многочисленные разветвления, подсоединенные с помощью тройников. Причем основная труба, играющая роль удлиненного коллектора, имеет больший диаметр по сравнению с диаметром труб, отходящих от нее и идущих к каждому сантехприбору.

К преимуществам последовательной схемы водоснабжения можно отнести:

• экономию труб;
• сокращение затрат на прокладку труб;
• простоту проекта и легкость его осуществления.

Однако не лишена данная система и недостатков, таких как:

• снижение давления в конечных точках подключения в случае наличия большого количества сантехприборов и падения общего входящего давления;
• отсутствие возможности выборочного отключения подачи воды к отдельному сантехническому прибору, потому как приходится перекрывать весь водопровод на общем входе;
• трудность поиска протечек, так как разветвления магистралей много и они разбросаны беспорядочно по всей системе;
• невозможность обеспечения удобного и быстрого доступа ко всем тройниковым соединениям труб, так как большая их часть скрыта под полом или в стене;
• нарушение отделки в случае аварии для устранения порыва водопровода.

Монтаж

Перейдем к монтажу водопровода. Здесь тоже есть тонкости, связанные с монтажом соединений своими руками — свои для каждого типа труб.

Узнать больше о тонкостях монтажа систем водоснабжения можно из видео в этой статье.

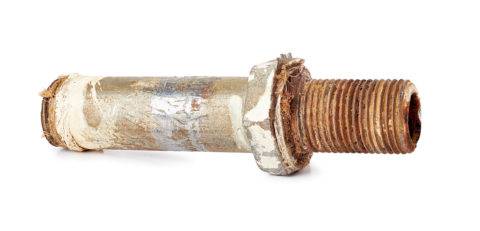

Оцинковка

Проблемы может вызвать, прежде всего, герметизация соединений. Чтобы она была долговечной, используйте Тангит Унилок — или сантехнический лен с пропиткой краской (как вариант — силиконовым герметиком). Пропитка не дает органическому волокну выгорать при длительном нагреве и гнить при контакте с конденсатом на холодной воде.

Пропитанный краской лен служит неограниченно долго

Металлопластик

Типовая ошибка при его монтаже на компрессионных фитингах — нарезка труб ножовкой вместо трубореза и пренебрежение калибратором. Если неровно отрезанная и сохранившая овальность после разматывания из бухты труба с неснятой внутренней фаской надевается на штуцер фитинга, она вырывает из пазов уплотнительные кольца.

В результате соединение на горячей воде дает течь уже через несколько циклов нагрева и последующего охлаждения.

Правильная резка и калибровка металлопластиковой трубы

Полипропилен

У его соединения фитингами под пайку тоже есть несколько тонкостей:

Время нагрева нужно отмерять в точном соответствии с приведенной ниже таблицей. Иначе вы получите или непропай, или наплыв расплавленного пластика внутри трубы;

Время нагрева и охлаждения полипропиленовых труб и фитингов

Трубы с алюминиевым армированием перед пайкой нужно зачистить с помощью шейвера (если фольга находится близко к внешней поверхности трубы) или торцевателя (если она находится между двумя слоями полимера примерно одинаковой толщины). Инструкция связана с низкой стойкостью алюминия к щелочным средам: коррозия армирующего слоя при его контакте с водой приведет к расслоению трубы. Зачистка же позволяет сварить фитинг непосредственно с внутренним слоем полипропилена;

Труба с зачищенным с помощью шейвера наружным армированием

Температура пайки полипропилена — 260 градусов. На паяльнике с терморегулятором нужно выставить именно это значение.

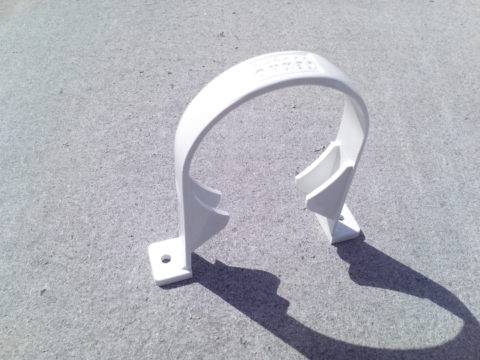

Такой хомут не будет препятствовать удлинению трубы при ее нагреве

Классификация

Когда составление наглядного плана завершено, переходим к воплощению его в жизнь. Сложностей с разводкой труб в ванной своими руками не должно возникнуть, если понять как правильно это сделать.

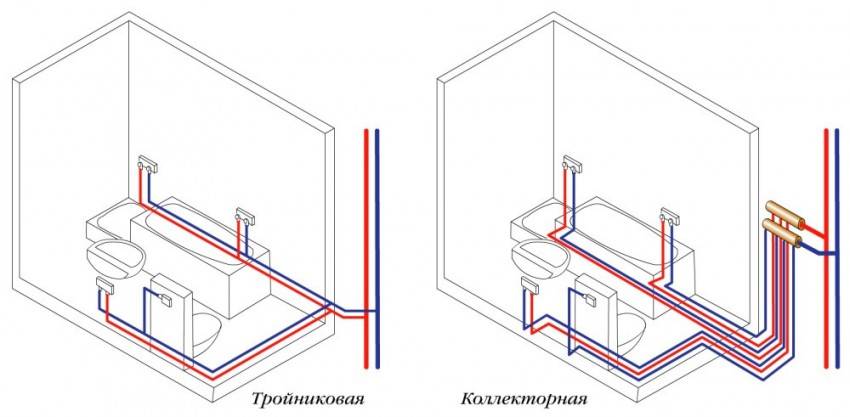

Подбираем подходящую схему подключения:

• С использованием проходных розеток.
• Открытая (все коммуникации видны)
• Коллекторная (параллельное подключение к общей магистральной трубе всех сантехнических устройств).
• Закрытая (все трубы «замуровываются» штукатуркой или скрываются под обшивкой стен)
• Последовательная, с использованием тройников.

Коллекторный вид разводки самый сложный и дорогостоящий. Но его громадное преимущество над последовательным – равномерное распределение воды между работающими приборами, не нужно полностью перекрывать воду в ванной комнате, чтобы провести ремонтные работы.

Что касается эстетики, то открытые водопроводные и канализационные трубы не смотрятся презентабельно в дизайне интерьера. Их можно скрыть под декоративной отделкой или заштукатурить, предварительно уложив в пробитые на поверхности канавки.

Когда они замуровываются в стены или «зашиваются» – возникают сложности с ремонтом (придется разрушать слой штукатурки или снимать панели, чтобы до них добраться), когда они начинают подтекать.

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – посудомойкой, машиной для санитарной обработки посуды.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

Какова стоимость работ по сантехнике в частном доме

Приступая к обустройству инженерных систем частного дома, к ремонту санузлов, установке ванны и другой сантехники, заказчики в первую очередь интересуются стоимостью работы. Для составления сметы предусмотрен бесплатный выезд мастера-замерщика на объект. В таблице, которая представлена вашему вниманию на этой странице, указаны ориентировочные цены работ по монтажу сантехники в частном доме. Окончательная смета зависит от выбора исполнителя этих работ.

Вид услуг	Стоимость
Установка мойки, унитаза, ванной, биде, душевого бокса	2000-5000 рублей
Подключение бытовой техники: стиральная машина, посудомойка и т. д.	от 1000 рублей
Монтаж трубопровода водоснабжения (цена точки подключения сантехники)	от 1200 рублей
Монтаж канализационного трубопровода (цена точки подключения)	от 800 рублей
Дополнительные услуги: монтаж счетчика, демонтажные работы, монтаж стояка и т. д.	от 300 рублей

Чем выше квалификация специалистов, осуществляющих монтаж сантехники в частном доме, тем более надежной будет работа инженерных систем и более комфортным станет проживание. Основная задача сантехники заключается в создании максимально удобных условий при эксплуатации канализации и водопровода. Сантехника уже давно перестала быть роскошью и является предметом первой необходимости в частном доме. В то же время нет ничего вечного. Какие и все известное нам оборудование, оно тоже нуждается в периодическом обслуживании и ремонте. Выполнение таких операций всегда связано с покупкой материалов, подбором комплектующих, ремонтных комплектов.

Заказать такую продукцию гарантированного качества по ценам производителя можно в каталоге, представленном на официальном сайте специализированной компании «СантехСтандарт». Разработчики портала позаботились о создании максимально удобных условий для поиска нужной продукции. Здесь можно выгодно купить с доставкой водопроводные трубы из полипропилена или металлопластика, различные фитинги, запорную арматуру, смесители и другую сантехнику.

Получить квалифицированную консультацию и оформить заказ можно по телефонам:

• Санкт-Петербург: 8 (812) 777-05-80;

• Москва: 8 (495) 662-40-08;

• Новосибирск: 8 (383) 33-578-33;

• Самара: 8 (846) 203-61-05.

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

1. Старайтесь избегать пересечения труб.
2. Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
3. Не усложняйте разводку. Старайтесь сделать все максимально просто.
4. Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
5. Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
6. Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Применение труб REHAU

Всемирно известная компания REHAU выпускает высококачественные трубы и комплектующие, с их помощью легко и просто можно смонтировать водопровод рехау в доме

Важно, что для монтажа труб нужно использовать только инструмент компании REHAU. Это специальные клещи с насадками под нужный размер и натяжка для надежной фиксации муфт. Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме

Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу

Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме. Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу.

Сварка полипропиленовых труб

Соединение труб, изготовленных из полипропилена, в том числе армированных, производится свариванием:

1. Трубы разрезают специальными ножницами, получая отрезки определенной длины.
2. Отмечают места сварки, которые нужно очистить, используя влажную спиртовую салфетку.
3. Установив на сварочном аппарате необходимые насадки, включаем прибор и выставляем на нем температуру.
4. После нагревания аппарата (лампочки погаснут) надвигаем отрезки труб на насадки до отметок, но без проворачивания.

Когда трубы уже заведены, ждем несколько секунд и снимаем насадки (пусть ваш помощник удерживает аппарат), после чего четко и быстро соединяем трубы и немного держим их вместе. Результатом будет ровное соединение. Когда итог не нравится, участок соединения отрезается, а процедура проводится сначала. Сваренные трубы ненадолго оставляют для остывания, а затем используют.

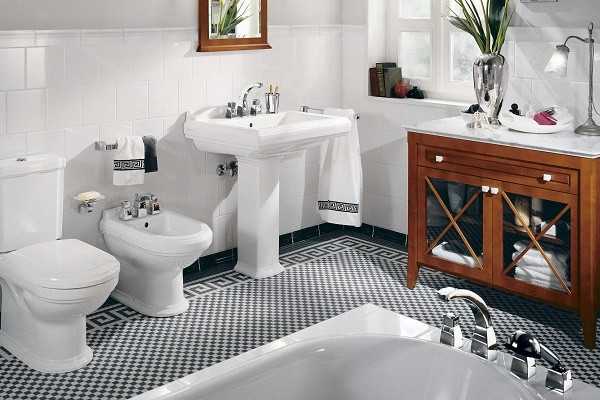

Планируем расстановку сантехники и основные коммуникационные разводки

Выполненная и спрятанная за гипсокартоном разводка труб

Конечно же, каждый хозяин заранее планирует размещение в ванной комнате, туалете или совмещенном санузле основные сантехнические и бытовые приборы, это:

• Ванная;
• Душевая кабинка;
• Унитаз;
• Биде;
• Стиральная машинка;
• Умывальник;
• Гигиенический душ;
• Нагревательный бойлер.

Когда этот выбор определен и уточнены их основные габаритные размеры, нужно определиться с инженерными коммуникациями. К ванне, душевой кабинке, биде, умывальнику необходима проводка труб канализации, горячей и холодной воды. К унитазу, стиральной машине нужно подвести холодную воду и отвести канализационные стоки. К гигиеническому душу и нагревательному бойлеру потребуется разводка труб холодной и горячей воды.

Чтобы схематично обозначить разводку для сантехнических приборов, для начала рассмотрим основные уточняющие аспекты.

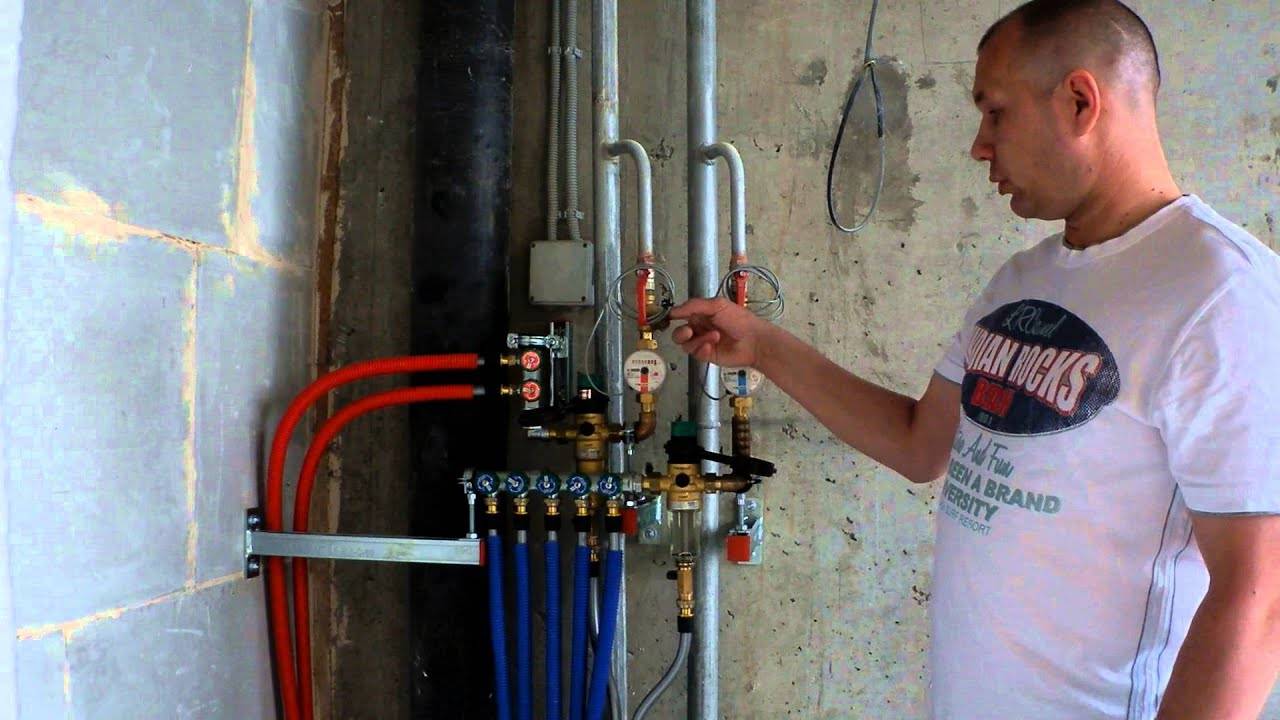

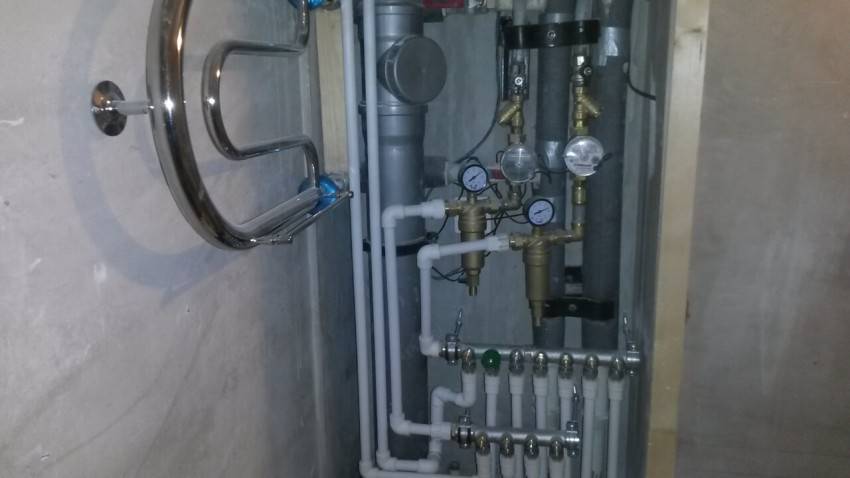

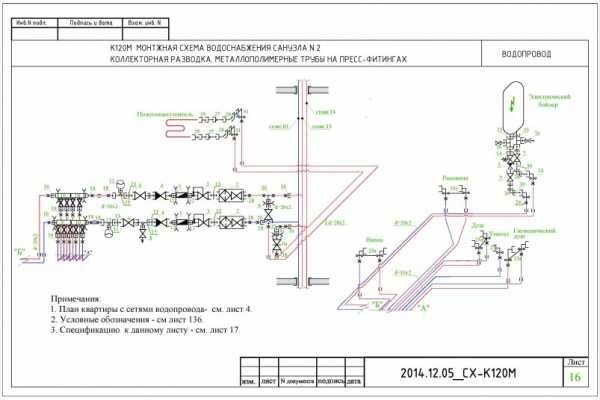

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Рекомендации покупателю

Основные рекомендации по подбору коллектора:

1. Перед покупкой коллектора следует определиться с типом материала водопроводных труб. Рекомендуется использовать изделия из полимеров (например, из сшитого полиэтилена), которые не разрушаются под воздействием воды и не имеют резьбовых соединений.
2. В процессе монтажа необходимо предусмотреть установку крана для боковых магистралей. Существуют коллекторные блоки с интегрированными вентилями, монтажнику требуется подключить трубы и сам коллектор к центральному стояку. Следует учитывать, что в случае повреждения механизма запорного устройства потребуется заменить весь коллекторный блок. При использовании изделия из латуни или нержавеющей стали краны устанавливаются отдельно.
3. Блок дополнительных приборов устанавливается перед коллектором (например, счетчики, фильтры или обратный клапан).
