Коллекторный тип разводки труб — особенности и нюансы
Коллекторный тип разводки труб в системах отопления и водоснабжения является более перспективным, чем классический вариант на тройниках. Ведь главная выгода коллекторной схемы – возможность точной регулировки напора транспортируемой жидкости – очевидна и специалистам по трубопроводам, и домовладельцам.
Впрочем, лучевая схема (она же коллекторная разводка) имеет и оборотную сторону: она очень сложна и на ее реализацию потребуется намного больше труб и фитингов.
Ну, а мы готовы лишь подтолкнуть процесс принятия окончательного решения, описав нашим читателям структуру коллекторных схем и схему монтажа подобных систем.
Необходимое оборудование
Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.
Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:
- Коренную запорную арматуру — используется для отделения сетей от обще домовых. Элемент выполняет две задачи — открытие и перекрытие потока воды. В большинстве случаев достаточно обычного шарового крана от проверенного производителя.
- Регулирующие устройства — редукторы давления, а так же обратные клапаны. Задача первых заключается в ограничении давления локальной сети и защите от гидравлических ударов.
Обратные клапаны используются для задания направления потока воды. Устройство препятствует сливу жидкости в магистраль, а так же прекращению ее подачи. - Коллекторы распределители — любая коллекторная система водоснабжения частного дома содержит данный элемент. Конструктивно модели отличаются по количеству отводов (минимум 2) и диаметру патрубков.
- Блоки фильтрации — включают фильтры грубой и тонкой очистки, а так же гидромагнитную систему (переводит часть примесей из воды в коллоидные взвеси).
- Приборы учета — конкретная модель и способ установки согласовываются с управляющей компанией. Счетчики в зависимости от типа изготавливаются с универсальным или горизонтальным монтажом.
- Манометры — рекомендуется устанавливать на вводе и после фильтров. По скачкам давления может диагностироваться износ сеток или картриджей.
- Соединительная арматура — успешная прокладка труб водоснабжения в квартире требует опыта и предварительных расчетов.
Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.
Основные правила ↑
Качественный монтаж труб невозможен без соблюдения определенных правил.
Их выполнение позволит не только правильно, но и экономно спроектировать и установить водопроводную систему:
- минимальное количество стыков и переходников. Это необходимо не столько для экономии материала, сколько для увеличения надежности системы;
- ознакомление с технологией соединения труб, в зависимости от выбранного материала изделия;
- нормализация давления при последовательной схеме монтажа. Для этого можно установить трубу большего диаметра на точке подключения;
- установка аварийных кранов перекрытия воды на важных участках трубопровода и на точке подключения;
Фото: аварийные краны перекрытия воды
минимизация гибких подводок (шлангов) Это крайне ненадежная система, так как не может обеспечить должную герметичность и не выдерживает перепады давления воды.
От качества уставленных труб водоснабжения во многом зависит личный комфорт проживания.
Поэтому подход к этой задаче должен быть профессиональным на всех этапах проведения работ – начиная от проектирования и заканчивая обслуживанием уже установленного водопровода.

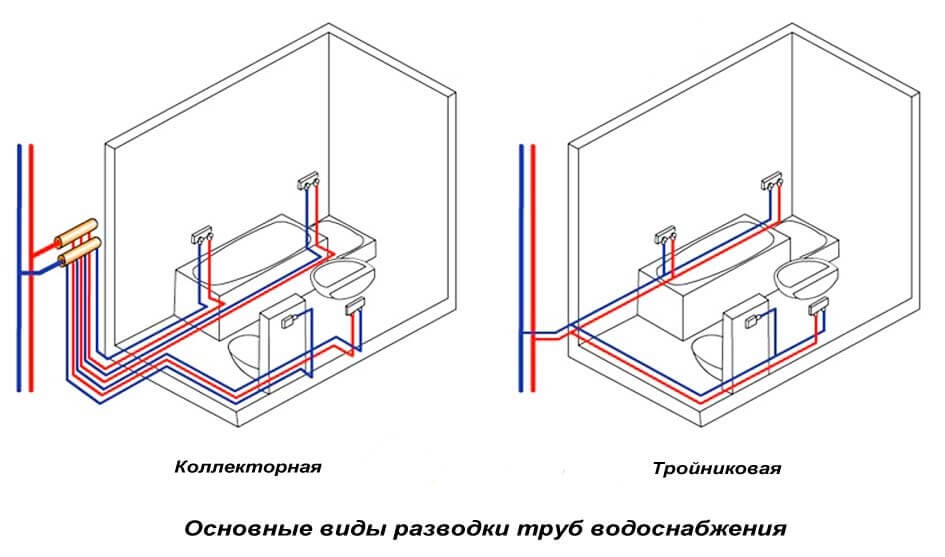

Типы разводки инженерных коммуникаций + видео обзор
Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

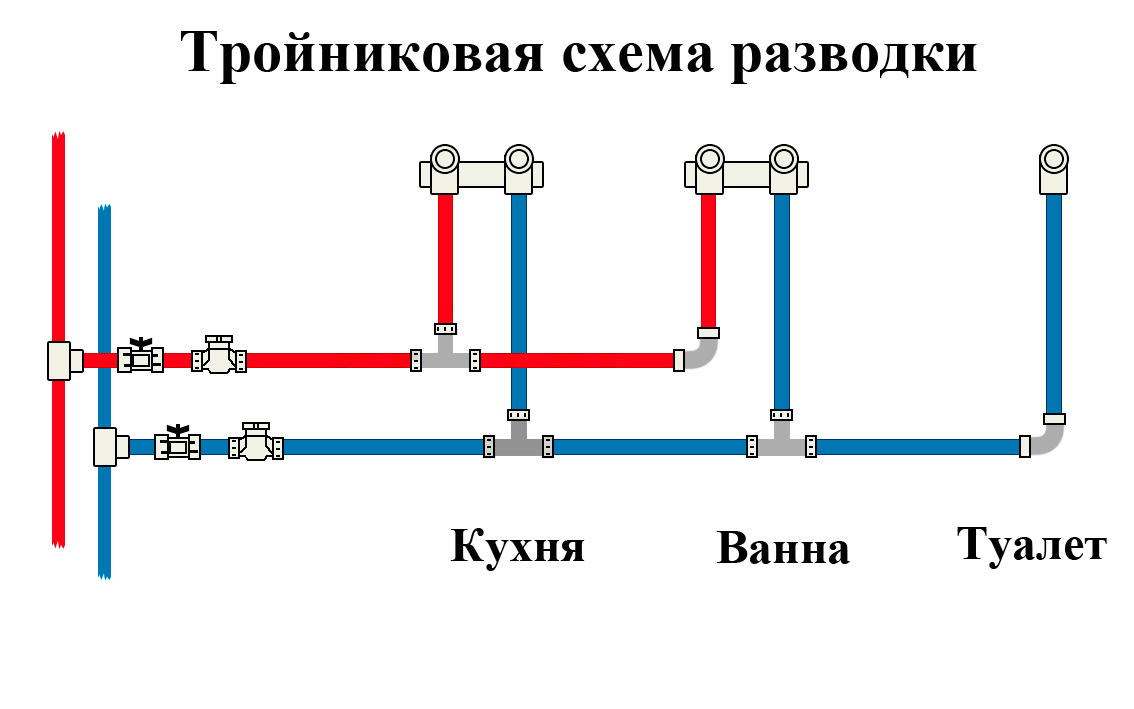

Разводка последовательного типа
Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.
Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

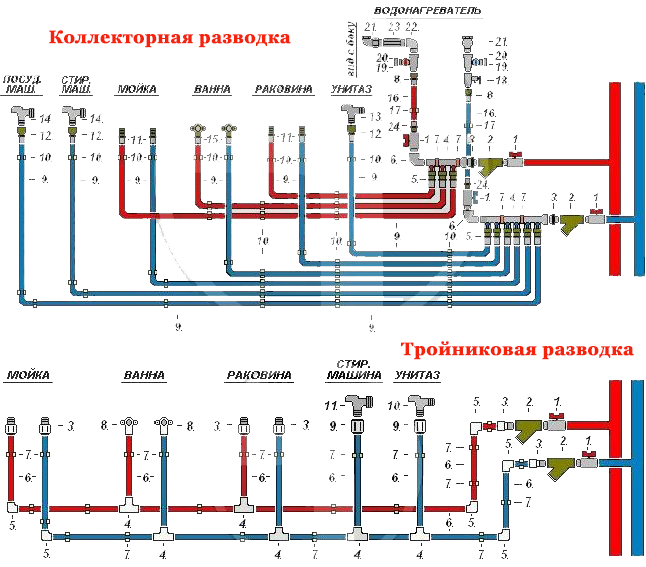

Коллекторный тип разводки
При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.
Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.
Какие трубы для водопровода лучше
Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:
Полипропиленовые трубы
Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.
Полипропиленовые трубы для разводки водопровода — отличный выбор
Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.
Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:
- правильно сделанное соединение получается монолитным;
- нет заужения диаметров трубопровода в местах пайки;
- высокая ремонтопригодность;
- длительный срок эксплуатации;
- легкость монтажа.
В общем, не зря этот материал в последнее время так популярен.
ПВХ для водопровода
При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.
ПВХ трубы могут гнуться
Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.
В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.
Типичные ошибки при монтаже
Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:
- ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
- утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
- во время монтажа закрывать отверстия не установленных труб;
- проводить пайку в чистом помещении;
- проверять трубы на наличие влаги и грязи перед пайкой;
- не перекрывать водопроводом доступ к соединительным участкам системы.
Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.
Разновидность труб, как определиться с выбором
Чтобы определиться с трубами, рассмотрим их разновидности:
ПВХ. Также имеют название пластиковые, изготавливаются из такого материала как поливинилхлорид. Более плотные, благодаря усилению способами добавления альминиевой фольги или стекловолокна.
Металлопластиковые. Имеют схожести с пластиковыми, однако различаются характеристиками. Соединение таких труб происходит с помощью стальных муфт. Гибкость при монтаже также является отличительной чертой таких труб, так как их изготовление происходят с добавлением полиэтилена, упор идет на усиление трубы изнутри
Важно знать, что их нельзя использовать для скрытого монтажа
Металлические. Такие трубы используются реже всего, в связи с дорогой стоимостью и более трудным процессом.
Самым распространенным вариантом являются пластиковые трубы. Их считают относительно легкими при монтаже, они отличаются долговечностью и их стоимость приемлема.
Монтажные работы
После
подготовки схемы и приобретения необходимых материалов наступает время
переходить к непосредственному выполнению работ. Все посторонние предметы из
ванной удалены, площадка готова к замене канализации или первоначальному монтажу системы. Рассмотрим,
как правильно делается канализация в ванной своими
руками:
Демонтаж старых труб
Перед
тем, как начать устанавливать
новые трубы, надо удалить старую отслужившую разводку. Если она открыта и
находится на виду, никаких проблем не возникнет. Однако, в старых домах нередко
встречаются трубы, замурованные в пол, стены, частично утопленные в перекрытия
Важно действовать
аккуратно и четко представлять себе, что именно в данный момент происходит. В
противном случае можно повредить водопровод, разрушить канализацию у соседей,
испортить общий стояк
Важно заранее наметить себе, до какого переходника
система будет демонтирована и удалена.
Это особенно необходимо в
случаях, когда производится полная реконструкция ванной комнаты, объединение с
туалетом или расширение площади. Как правило, все сантехнические приборы
переносят на другое место, поэтому схема размещения канализации в ванной комнате меняется. Оставляют
лишь стояк (чаще всего, чугунный) и тройник, образующий отвод в квартиру. Все
остальные трубы подлежат удалению. Чугунные элементы соединялись на цементный
раствор или на серу, поэтому перед разборкой стыка надо аккуратно удалить
уплотнение с помощью зубила и молотка. Деликатными ударами раскалывают цемент и
удаляют отбитые кусочки, пока труба не отделится от муфты.
Монтаж новой разводки
Монтаж канализации в ванной
начинают с разметки. На стене отмечают осевую линию будущего трубопровода.
Необходимо помнить про уклон
и выдерживать нормативную величину:
- для труб диаметром 50 мм — 3 см/м погонный;
- труб диаметром 110 мм — 2 см/м;
- для труб 160 мм — 0,8 см/м.
Монтаж и правильный уклон
Это оптимальные величины, они
могут быть немного изменены. Предельная величина уклона канализации составляет
15 см/м погонный, пролагать
трубы с большим наклоном нельзя. Это создаст возможность слишком быстрого
прохода воды, а твердые
частицы будут оставаться на стенках и накапливаться. В любом случае следует
соблюдать правило — угол наклона канализационной трубы уменьшается с
увеличением ее диаметра.
После выполнения разметки
отмечают точки установки крепежных элементов и делают отверстия под дюбели. Затем
начинается поэтапная сборка трубопровода. Как правило, сначала присоединяется
труба диаметром 110 мм с отводом для подключения унитаза. После него
устанавливают переходник на 50 мм, так как для ванной комнаты и кухни такого
диаметра вполне достаточно. Чрезмерно большой диаметр в данном случае вреден
тем, что на стенках быстро наслаивается жир и органические частицы, образующие
засор.
Необходимо стараться смонтировать разводку так,
чтобы количество соединений оказалось минимальным
Это важно, так как любой
стык трубопроводов может оказаться источником протечки. Если создается канализация в стене ванной,
трубы будут замурованы и доступ к ним станет невозможен (или слишком
проблематичен), поэтому минимизировать риск надо как можно больше
Прокладка системы в канале,
пройденном в стене, требует полной герметичности соединений и аккуратного
вывода патрубков, к которым будет подключаться слив из ванны или умывальника. Такой монтаж довольно
сложен, поэтому его выполняют редко.
Все муфты (раструбы) следует
направлять в сторону стояка. Это также позволит снизить опасность появления
протечек. Кроме того, надо установить ревизионные люки (как минимум, один),
чтобы имелась возможность пользоваться сантехническим тросиком для устранения
засора. Иногда в качестве люка используют отвод на умывальник, из которого на
время вынимают гофрированную выпускную гарнитуру.
Тестирование системы
После
завершения сборки и внимательного осмотра готовой разводки, наступает время
проверки работоспособности вновь смонтированной линии. Самый простой
способ — открыть воду в кране и осмотреть все соединения на предмет
обнаружения протечек. Можно набрать воду в ванну и выпустить ее, произведя
внимательный осмотр всех узлов и элементов трубопровода. На полу не должно быть
никаких капель или луж воды.
Обнаруженные неплотности соединяют вновь с усилением стыка силиконовым герметиком. Если резиновое уплотнение слишком слабое или деформированное, рекомендуется полностью поменять трубу или фитинг. В критических ситуациях, когда нагрузка на систему будет максимальной, проблемное соединение не выдержит и создаст массу неприятностей владельцу квартиры. Если никаких протечек не выявлено, монтаж системы считается успешно завершенным.
Преимущества и недостатки совмещенного и раздельного санузла
Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.
Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.
На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.
«Совмещенка» логически оправдана в нескольких случаях:
- при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
- если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
- когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.
Что понадобится кроме труб и фитингов?
Грамотно собранная схема водопроводной разводки должна учитывать не только расположение труб и сантехники в санузле, но включать ряд устройств необходимых для нормального функционирования коммуникаций и оборудования. Обычно их сосредотачивают на участке близком к вводу в квартиру в специальном сантехническом шкафу. К подобным устройствам относят:
- коренную запорную арматуру;
- блоки фильтрации (грубой и тонкой очистки);
- редуцирующие и обратные клапаны;
- приборы учета;
- сторожа-аквастопы.
- коллекторы-распределители, краны, манометры;
Коренной кран (вводная запорная арматура)
Запорная арматура на вводе в квартиру.
Отделяет квартирные сети от домовых – с него начинается прокладка разводящих коммуникаций. У него всего две функции – открыть или перекрыть поток воды. Следовательно, не обязательно переплачивать, покупая боле дорогой вентиль с плавной регулировкой – простого шарового крана вполне достаточно.
Тем не менее, к выбору главного запирающего устройства следует подойти особо ответственно, так как его задача не только обеспечить возможность проведения профилактик или ремонтов на локальной сети, но и оперативно отсекать воду при возникновении аварийных ситуаций. Надежность коренного крана не должна вызывать никаких сомнений. Поэтому не экономьте не его покупке, приобретайте продукцию известных брендов (BUGATTI, FIV, GACOMINI, VALTEC) у надежных продавцов.
Фильтрующие устройства
При сегодняшнем изобилии дорогостоящей сантехнической арматуры и приборов, вопрос о необходимости установки хотя бы минимального комплекта фильтрующих блоков уже не поднимается. Экономия на относительно дешевых системах предварительной водоподготовки, чревата быстрыми износами и поломками более ценных вещей.
К минимальному комплекту можно отнести фильтры грубой (грязевик) и тонкой очистки. Их назначение извлекать из протекающей жидкости взвешенные примеси. Рабочим элементом грязевика служит мелкоячеистая сетка с пропускной способностью, чаще всего, в диапазоне 100-300 мкм. Скапливающиеся загрязнения удаляют, очищая сетчатую вставку. Для этого её извлекают из корпуса устройства либо промывают через соответствующий дренажный штуцер (промывные модели).
Функционирование фильтров тонкой очистки происходит аналогично, только рабочим элементом выступает картридж из полипропиленового волокна или нити. Картриджи позволяют задерживать примеси от 5 мкм до 20 мкм, являясь расходными материалами, которые обновляются после потери пропускной способности.
Кроме обязательных механических фильтров, также рекомендуется комплектация схемы квартирной разводки блоком ГМС. Что это такое? Расшифровывается, как гидромагнитная система, созданная переводить часть примесей в коллоидные взвеси, чтобы затем их можно было осаждать на картридже тонкой очистки. Устройство содержит постоянный магнит, энергонезависимо и не требует обслуживания.
Регулирующие устройства
Первым из них по важности является редуктор давления. Его задача ограничивать давление внутри локальной водопроводной сети до заданной комфортной величины 3-4 бар
Он также помогает защитить санитарно-технические приборы от гидравлических ударов, давление при которых может лавинообразно нарастать до 10-12 бар. Для подстраховки от критических нагрузок, можно дополнительно установить гаситель гидроударов поршневого либо мембранного типа.
Направление потоков жидкости помогают задавать обратные клапаны. Их монтирую не только в сантехническом шкафу, для корректной работы счетчиков, но на входе ХВ в бойлеры. Они препятствуют сливу воды в магистральные трубопроводы при прекращении её подачи. В противном случае, вода вытечет из бойлера, а его ТЭН, включившись «на сухую», быстро сгорит.
Почему важно составлять план
Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.
Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.
Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.
Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

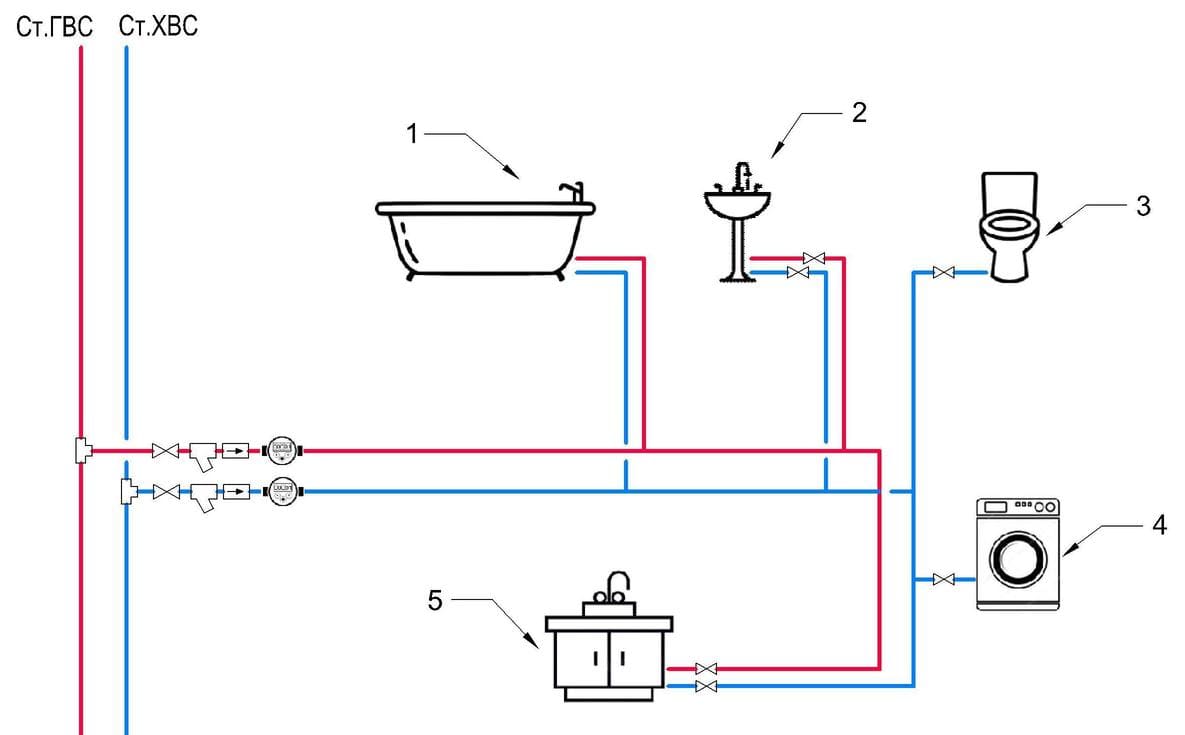

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.
Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.
Подключение к канализации
В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.
Пошаговая инструкция, как подключить ванну к канализации:
Для соединения канализационного отвода и ванны используется гофра и сифон
Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали; Первыми устанавливаются переливы. Их два – проходной (сквозной, центральный) и запорный
Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;
Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;
Как выглядят центральный и сквозной переливы ванной Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне. Для этого в него вкручивается перелив
Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру. Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка
Она прижимается пластиковой гайкой;
Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка. Она прижимается пластиковой гайкой;
Пошаговое фото сбора сифона ванной
Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;
Соединение канализационного патрубка и сифона
- Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива;
- Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;
Переходник между гофрой и канализационной трубой После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;
Жестянка бокового перелива
- Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.
На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.
Последовательность работ по укладке труб
После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.
Этапы укладки трубопровода в ванной.
- Разметка и порезка труб согласно схеме.
- Разложить все элементы магистрального водопровода в ванной, проверив размеры.
- Установить хомуты для фиксации.
- Монтаж труб нужно делать от центрального стояка.
- После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
- Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
- Запуск воды, проверка отсутствия протечек.
- Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.
Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.
