Как установить водопроводный редуктор

Когда редуктор давления может оказаться бесполезным

Стоит отметить, стабилизировать давление на выходе из смесителя, когда какая-то одна, холодная или горячая вода, имеет очень низкие показатели давления в стояках, иногда бывает невозможно. К примеру, многоквартирный дом,  у вас очень низкое давление ХВС по причине зарастания стояка, например 2 бара, а давление в стояке горячей воды имеет повышенные показатели,  например 5 бар. В этой ситуации, установив редуктора на входе и выставив оба, например, на позиции 2 бара, вы получаете на выходе следующее, пока в стояках нет сильного водоразбора, вы имеете возможность плавной регулировки температуры воды смесителем у себя дома, но до момента сильного разбора холодной воды вашими соседями.

В этой ситуации, начнётся нехватка холодной воды, давление которой было итак то по нижнему пределу.  А горячая вода,  имеющая на входе в квартиру давление всего в 2 бара, начнёт передавливать слабый поток холодной, который благодаря водоразбору у ваших соседей, значительно уменьшился и стал ниже 2 бар, и как результат, из крана польётся горячая вода. Из этого следует, редуктор давления  выполняет свои функции в строго определённых условиях зависящих от внешних факторов, таких как реальное и необходимое давление в  стояках.

И если давление в одном или обоих стояках очень слабое, установка редуктора может и не решить ваших проблем, оказавшись бесполезным красивым прибором, установленном в вашем вводном узле.  На этом позвольте закончить, не забывайте подписаться, всем удачи и до новых встреч.

Виды устанавливаемых в системах водоснабжения редукторов давления воды

Современный рынок предлагает широкий выбор моделей регуляторов давления воды для бытового и промышленного применения. Редукторы, снижающие давление воды, делятся на два типа: поршневые и диафрагменные.

Механические клапаны для воды

Механические или поршневые редукторы давления воды являются наиболее распространенным типом регуляторов. Популярность объясняется более низкой стоимостью среди аналогичных устройств. Регулирование давления в системе водоснабжения осуществляется с помощью подпружиненного поршня, который изменяет проходное сечение шланга. Регуляторы давления воды имеют диапазон настройки давления воды на выходе — 1-5 атм.

Основным недостатком механического регулятора давления воды является наличие подвижных частей, подверженных износу, что приводит к выходу оборудования из строя. Кроме того, поршневой редуктор для системы водоснабжения очень чувствителен к различным механическим примесям в воде, присутствующей в бытовых и промышленных линиях.

Экспертное мнение

Дизайнер ВК (водоснабжение и канализация) ООО «АСП Северо-Запад» Спросите специалиста «По этой причине поршневые редукторы комплектуются фильтром грубой очистки. Давление на входе поршневого регулятора давления воды 25 бар.”

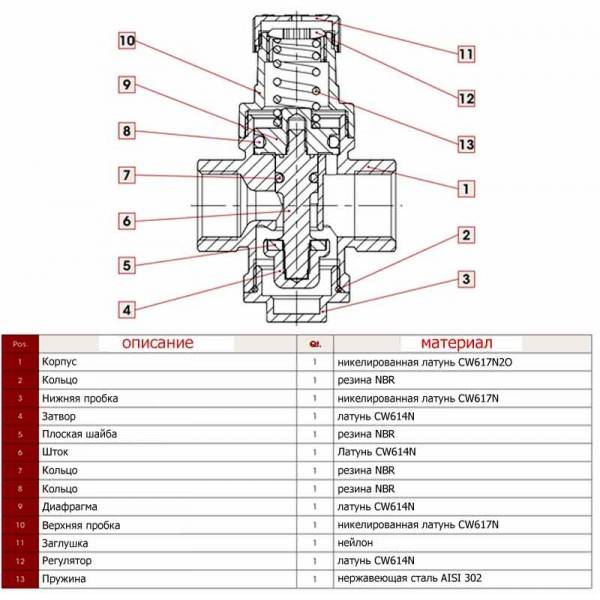

Мембранные редукторы давления воды

Когда вы решаете для себя, какие редукторы давления лучше покупать — поршневые или диафрагменные, в первую очередь необходимо понять, что такое второй тип устройства. Регуляторы этого типа выполняют свою функцию с помощью пружинной диафрагмы, заключенной в герметичную камеру. При увеличении силы давления в системе водоснабжения пружина сжимается и воздействует на клапан, что снижает расход воды в трубах, а при уменьшении на входе все происходит в обратном порядке.

Регулятор давления воды мембранный — довольно надежное, неприхотливое в эксплуатации устройство с широким диапазоном регулирования давления в водопроводах. Кроме того, эти устройства имеют высокую стоимость. Однако у диафрагменных редукторов есть такие недостатки, как: большое количество подвижных элементов и сложность процедуры замены.

Также существуют регуляторы расхода, отличительной особенностью которых является отсутствие подвижных элементов, что в свою очередь положительно сказывается на надежности и сроке службы редукторов. Выравнивание силы давления происходит за счет потери скорости водяного потока из-за прохождения внутреннего лабиринта устройства. В быту такие регуляторы используются практически во всех типах оросительных систем. Недостатком таких устройств является необходимость включения на выходе дополнительной коробки передач.

РСЕ также делится по типу управления на электронное и автоматическое.

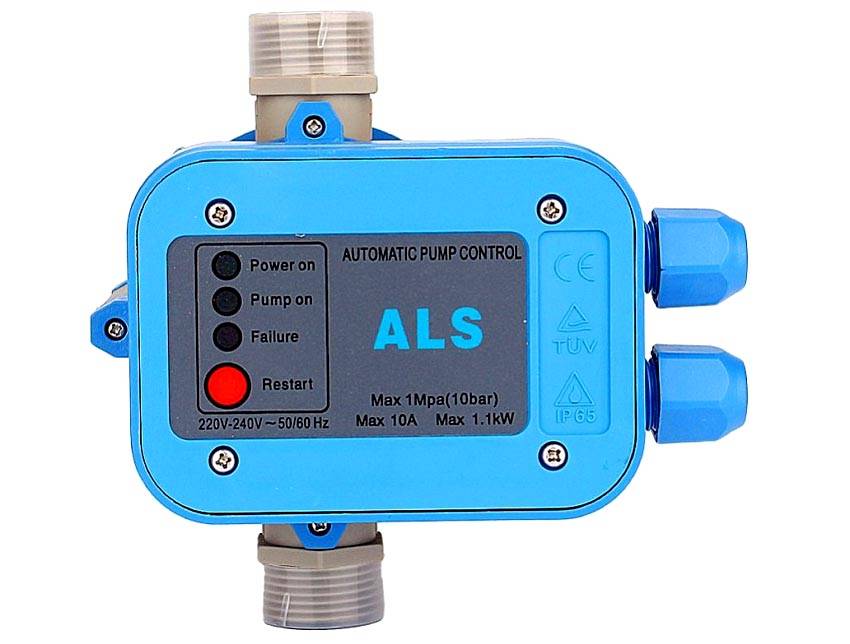

Автоматические РДВ в системе водоснабжения

Современный рынок предлагает широкий выбор автоматических регуляторов давления воды, устанавливаемых в системах водоснабжения. Регулировка давления воды в трубопроводе осуществляется с помощью специального реле. Автоматическая коробка передач представляет собой довольно компактный агрегат с диафрагмой и двумя пружинами, сила сжатия и распрямления которых регулируется с помощью гаек. Диафрагма реагирует на давление поступающей воды, и при низком давлении пружина ослабевает, а при максимальном давлении сжатие становится сильнее. Воздействие, оказываемое на пружины, приводит к размыканию (замыканию) контактов автоматического регулятора давления воды для насосов, запуску или остановке насоса.

Реле помогает стабилизировать давление в водопроводной сети и автоматизировать управление насосом.

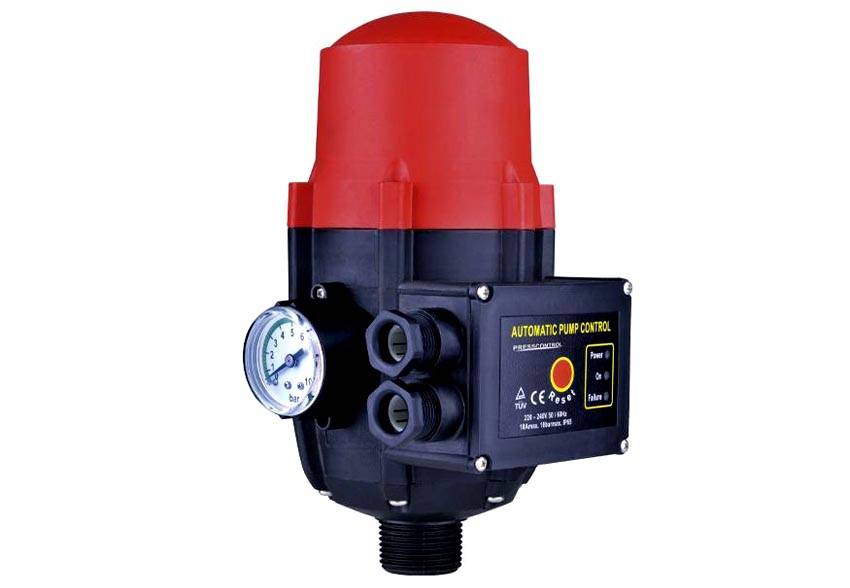

Электронные регуляторы давления

Специальное устройство отслеживает текущее давление рабочей жидкости, собирая данные датчиков и движения воды, затем включает (при необходимости) насос. Благодаря электронному регулятору давления воды насосное оборудование защищено от возгорания при отсутствии жидкости в водопроводе.

Электронные регуляторы давления воды для насосов состоят из основного корпуса, датчиков, электронной платы, муфты для подключения электрического кабеля и патрубков с резьбой для подключения к водопроводу. Устройство отличается бесшумной работой. Электронный датчик давления воды в системе водоснабжения также помогает защитить линейное оборудование от возможного гидроудара.

Экспертное заключение

Инженер-конструктор ВК (Вода и канализация) ООО «Северо-Западный АСП» Спросите специалиста «Электронные устройства устанавливаются до первого уровня аспирации жидкости. Перед запуском редуктора бак насоса необходимо заполнить водой.”

Ремонт регулятора давления воды

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений на входе и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Техническое обслуживание:

  1. С периодичностью раз в месяц рекомендуется проверить настройки, скорость срабатывания и точность поддержания давления регулятором. Проверяют работу регулятора, изменяя расход, воды проходящей через него — плавно закрывая арматуру, установленную на том же трубопроводе.
  2. С периодичностью раз в полгода следует прочищать линию отбора импульсов. Для этого участок, на котором установлен регулятор следует отключить, дренировать, а импульсную линию продуть, предварительно отключив от регулятора и трубопровода.
  3. Сетчатый фильтр, установленный перед регулятором, очищают по мере загрязнения. Засорённость фильтра определяют по показаниям манометров, предусмотренных до и после него, сравнивая фактическое падение давления на фильтре с падением на чистом фильтре.

Ремонт регулятора может потребоваться, в том случае, если во время работы или обслуживания было выявлено отклонение давления в месте отбора импульса от настроенного значения. Ремонт редуктора своими руками нецелесообразен, проще заменить на новый, но простейшие операции можно попробовать.

Регулятор не реагирует на изменение давления в месте подключенияЗабита импульсная линияПродуть сжатым воздухом или давлением воды, предварительно отсоединив от регулятора
В проточную часть попал посторонний предметОчистить затвор и седло, предварительно демонтировав регулятор
Прикипел штокОчистить от накипи и проработать шток вручную, предварительно демонтировав регулятор и гидравлический привод
Регулятор всё время закрытОтсутствует пружина или настроечная гайка, через которую пружина удерживает шток в открытом положенииNo comments
Регулятор всё время открытДавление воды перед регулятором, ниже давления настройкиИзменить давление настройки с помощью регулировочного винта или ждать повышения давления
Разорвана мембранаНеобходима замена оригинальной мембраной

Самые распространенные вопросы на ремонтных форумах:

  • течет редуктор давления воды что делать?
  • как почистить редуктор?

Назначение бытового регулятора давления воды

Если установить регулятор давления воды в квартире на вводе, это даст возможность разрешить несколько задач.

  • Защитить трубопровод и подключённое к нему оборудование от увеличения давления жидкости в магистрали более поставленного значения. Довольно часто напор сильно превышает поставленное значение и временами выходит за максимально допустимые параметры. Часто от такой проблемы страдают проживающие в высотных домах. В таких домах, чтобы вода дошла до последних этажей, приходится в несколько раз увеличивать давление. Из-за того, что проходящие по квартирам трубопроводы и оборудование, которое установлено, не подходят к превышению напора, часто случаются протечки и выходит из строя дорогостоящая бытовая техника: посудомоечные, стиральные машины, водонагреватели и термостаты.
  • Предохранение трубопроводов и техники, используемой в быту, от гидравлических ударов.
  • Понижение входящего давления до нужного значения. Отдельные устройства функционируют неправильно или же вовсе не работают при входящем давлении, которое превышает параметры, определённые производителем. В частности, некоторые виды проточных водонагревателей обладают встроенной защитой, какая, в свою очередь, не даст включиться прибору. Если в квартире поставлен накопительный бойлер, его предохранительный клапан установлен производителем на 6 атмосфер. Следовательно, если входное давление будет выше этого значения, то вся нагретая вода попросту будет сливаться в канализацию. А это перерасход воды и дорогого электричества, потраченного на нагрев воды.
  • Понижение употребления воды. От уровня напора зависит, какое количество воды вытечет из крана за установленный интервал времени. Понизив давление до подходящего уровня, возможно экономить несколько кубических метров воды. А для обладателей загородных дач и домов с независимой канализацией экономия также связана с уменьшенным количеством стекающих вод. И поэтому пользоваться услугами ассенизатора нужно будет намного реже.
  • Снижение уровня шума в водоразборных устройствах. Большой поток жидкости на входе в кран или смеситель приводит к гулу и шуму. Но если давление стабилизировать до необходимого уровня ещё при входе в запорное устройство, можно целиком устранить или хотя бы понизить уровень шума до терпимых значений.

Если сделать вывод из вышеперечисленного, то можно понять, что с помощью бытового регулятора возможно устранить большинство ненужных факторов, начинающихся при увеличении давления в магистрали.

Как установить регулятор (редуктор) давления воды своими руками

К инструкции к любому регулятору давления воды приложена схема с пошаговой установкой прибора. Поэтому его монтаж в квартире или частном доме не составит особого труда для любого человека, умеющего держать в руках гаечный ключ.

Соблюдая строительные нормы и правила, регулятор давления нужно устанавливать на входной трубе между запорным краном и счетчиком для воды.


Установка РДВ

Правильно выбранное место для установки РДВ гарантирует сохранность как самой системы домашнего водопровода, так и всех фильтров и приборов учета воды.

При уверенности в том, что данная работа вам по плечу и не требует приглашения профессионального сантехника, можно приступать.

Установка в квартире

  • Проверьте наличие всех соединительных деталей для полипропиленовых труб. Которые понадобятся в процессе проведения монтажных работ.
  • Начните с осмотра прибора, установите заглушки на боковые отверстия РДВ. На которые впоследствии нужно будет установить манометры.
  • Монтаж прибора лучше всего выполнить на горизонтально установленной трубе. В этом случае, будет обеспечено вертикальное положение РДВ, обеспечивающее его бесперебойную работу.
  • Установив запорные вентили до и после регулятора давления. В случае аварийной ситуации с помощью кранов можно оперативно прекратить подачу воды.
  • Нанесенная на прибор регулировки давления стрелка с указанием потока воды, не даст ошибиться в правильности его установки. При верном расположении РДВ, заглушка для установки манометра должна оказаться сверху.
  • Перед входным потоком воды в регулятор давления лучше установить фильтр, позволяющий продлить срок бесперебойной работы РДВ.
  • Для надежности соединений используйте ленту ФУМ, которая исключит любую возможность протечки конструкции.

Установка в частном доме

  • Монтаж регулятора давления воды в системе водоснабжения частного дома ненамного отличается от квартирного. В схему водопровода придется добавить насос, поддерживающий давление в системе.
  • Также выбирается размещение прибора, чтобы после монтажа положение манометра было вертикальным.
  • Место установки конструкции – подача воды из городского водопровода или из скважины. Далее ставится прибор учета, следом регулятор давления.
  • Насос для поддержания давления, как правило, идет в комплекте поставки прибора для частного дома.
  • Не забудьте установить фильтрующий элемент на входе в домашний водопровод.

Принцип действия и характеристики

В соответствии с принципом действия, все приборы для регулирования водяного давления могут быть представлены несколькими вариантами устройств:

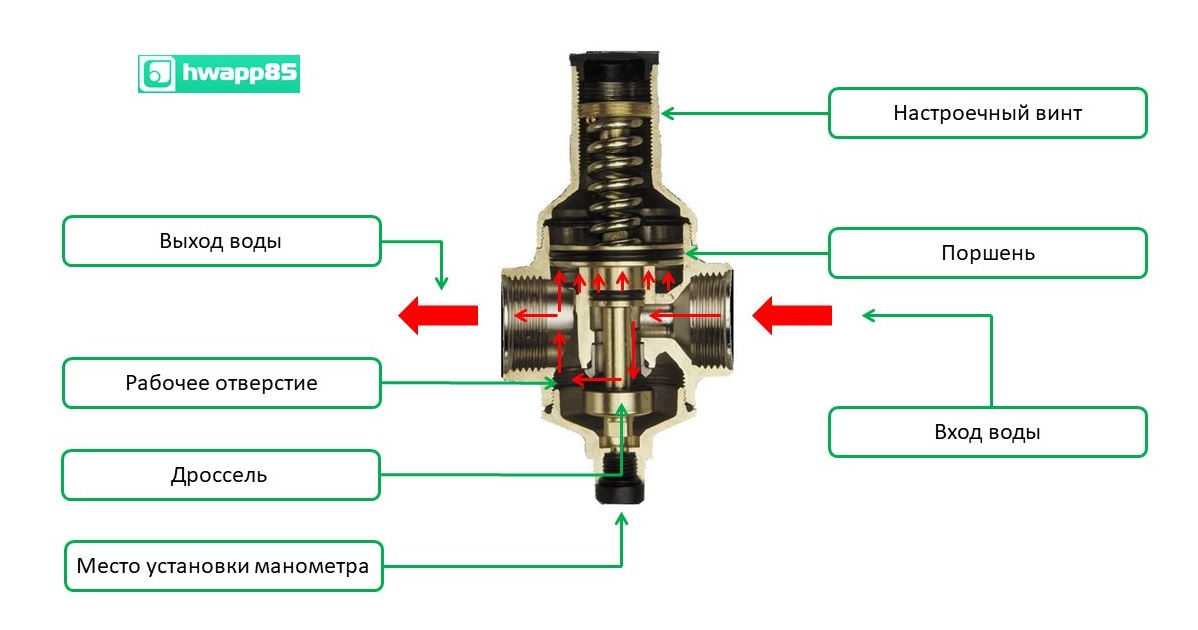

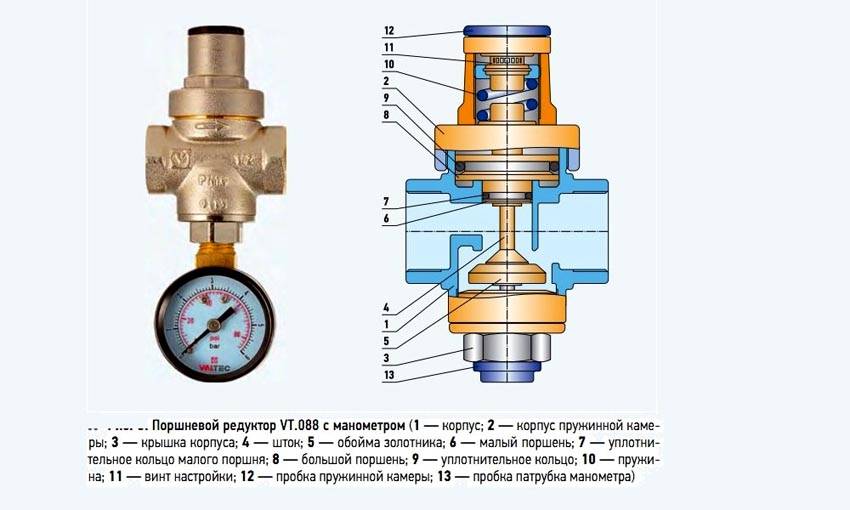

регулятор поршневого типа

Основным преимуществом является конструкционная простота. Давление регулируется посредством маленького поршня подпружиненного типа, который в результате уменьшения или увеличения диаметра отверстия выравнивает водяное давление во всей системе.

Уровень выходного гидродавления устанавливается в результате ослабления или сжатия пружинного устройства, что обусловлено выполнением вращений регулирующего винтового элемента.

Основной недостаток при эксплуатации подобных устройств представлен необходимостью выполнять действия по предварительной очистке воды, так как поршневой редуктор быстро засоряется и перестаёт функционировать.

Именно это обстоятельство учитывается большинством известных производителей, которые комплектуют свою продукцию специальными фильтрующими элементами. Параметры давления, в пределах которых выполняется регулировка, составляют от одной до пяти атмосфер.

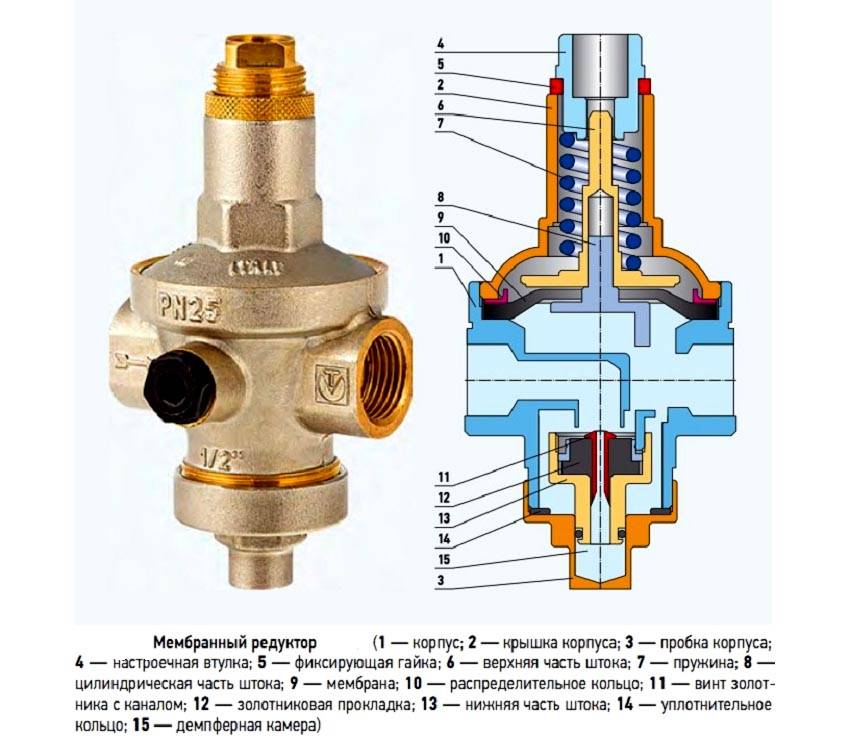

регулятор мембранного типа

Основное отличие от аналогичных устройств представлено высоким уровнем надёжности и неприхотливости, которые дополняет пропускная способность широкого диапазона.

Стандартный показатель рабочей скорости водяного потока составляет 0,5–3 кубометра за один час. Работа устройства базируется на функционировании подпружиненной мембраны, расположенной в отдельной герметичной камере.

Степень сжимающего эффекта, который воздействует на пружину, отражается на небольшом клапане, способствующем увеличению или снижению пропускной способности редуктора давления воды в водопроводе.Такое устройство не имеет ярко выраженных недостатков и относится к категории наиболее надёжных и эффективных.

регулятор проточного типа

Характерной особенностью устройств проточного типа является полное отсутствие любых подвижных элементов, что положительно сказывается на их надёжности и долговечности.

Стабилизация давления происходит благодаря внутреннему лабиринту, проходя через который водная масса теряет скорость. На выходе вода объединяется в один поток с незначительной скоростью движения. Бытовое использование расширено возможностью применения в практически любых оросительных системах.

Главный недостаток такого устройства заключается в необходимости монтировать на выходном участке дополнительной регулятор.

Правила монтажа и регулировки

Если нет возможности обратиться к профессионалам, попробуйте установить изделие самостоятельно — это несложно.

Вам пригодятся:

  • набор разводных и гаечных ключей;
  • фильтры — желательно глубокой очистки;
  • шаровые краны;
  • комплект уплотнителей.

Чтобы упростить задачу, с каждой стороны от прибора монтируйте специальные вентили.

Совет! Установку редуктора выполняйте в горизонтальном положении. Исключение — если это невозможно технически.

Алгоритм действий при установке:

  • купите два устройства — для холодной и горячей воды;
  • подготовьте инструменты и расходные материалы, герметик;
  • перекройте воду по рабочему стояку;
  • монтируйте входной кран на участок трубы между счетчиком и запорным вентилем. Способ установки — резьбовой;
  • закрепите фильтр очистки;
  • монтируйте редуктор;
  • обработайте места соединений фум-лентой или специальной смазкой-герметиком;
  • если требуется, сразу присоедините манометр. Крепите его на участке, где будет просматриваться циферблат;
  • присоедините регулятор к шаровому вентилю, загерметизируйте места стыков.

Подключите воду и проведите тестовый запуск. Процесс монтажа редуктора одинаков как для квартиры, так и для частного дома.

Практически все приборы отрегулированы производителем. Изменить заводские настройки можно самостоятельно. Учитывайте, что норма — 3 бара.

Если показатель не устраивает, поступайте по схеме:

  • сбросьте давление;
  • ослабьте винт;
  • накрутите нужный показатель вручную;
  • затяните винт;
  • проверьте работу оборудования.

Как видите, все просто, демонтировать трубы не нужно. Если манометр отсутствует, регулировать придется наугад, отталкиваясь от полученного результата.

Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

  1. По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
  2. По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
  3. По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
  4. По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
  5. По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

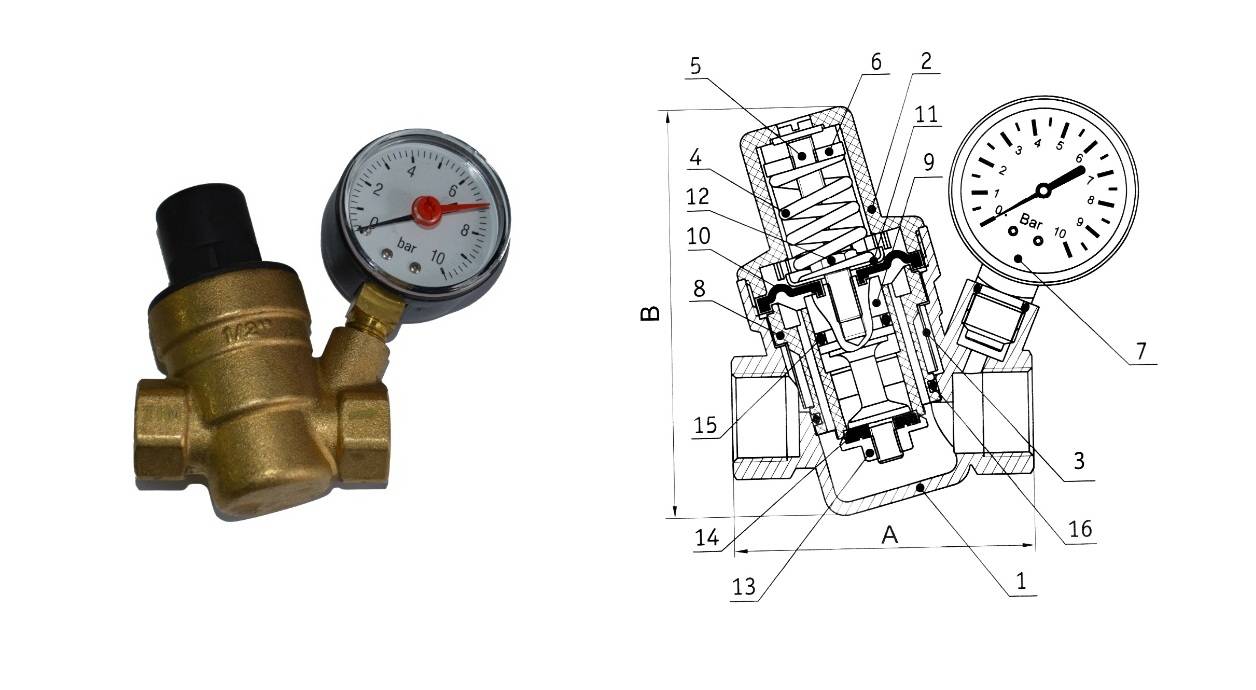

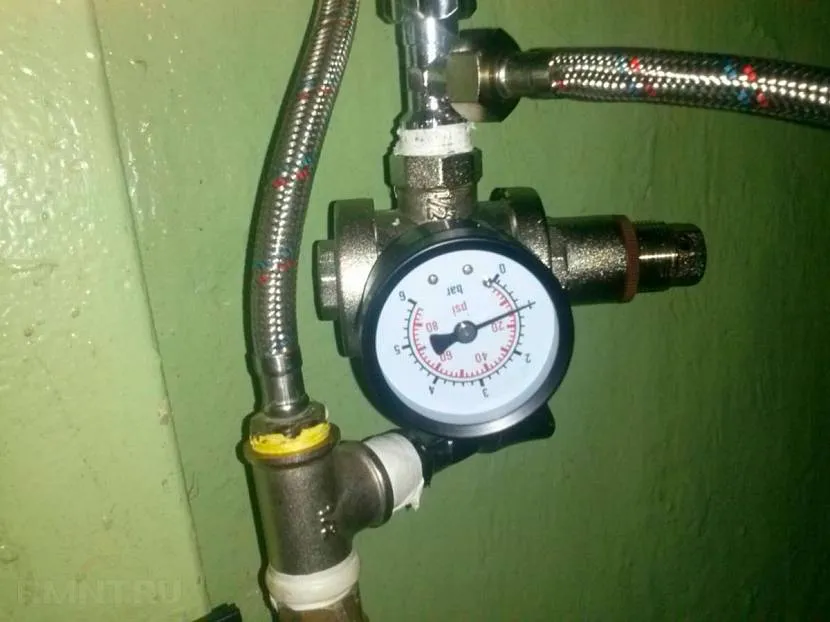

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

Автор статьи Александр Куликов

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

  • фильтр механической очистки;
  • запорный кран;
  • манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.


Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

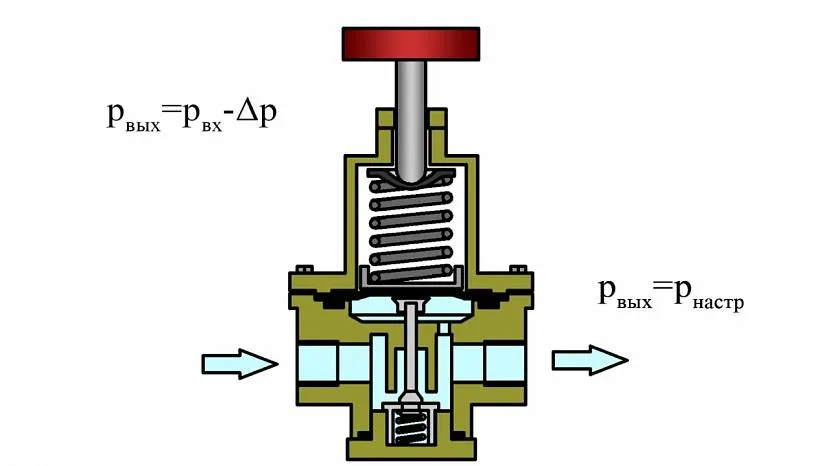

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.


На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.
