Виды отопительных регистров
Теплоотдающие приборы этого типа бывают нескольких видов в зависимости от их конструктивных особенностей, формы труб и материала изготовления.
Тепловые регистры различной конструкции
Конструкция регистра отопления может быть змеевиковой, секционной.
Состоят из нескольких параллельных труб, соединенных дугообразными патрубками, или одной трубы, изогнутой змейкой. В зависимости от особенностей помещения и необходимой температуры прибор выполняют с одним или несколькими изгибами.
При такой конструкции все элементы регистра участвуют в процессе теплообмена, обеспечивая высокую эффективность обогрева при экономии пространства. Змеевики сложны в изготовлении: требуется либо сварочный аппарат для сборки регистра из отдельных деталей, либо трубогиб для сгибания длинномерной трубы, что требует определенных навыков работы с этими инструментами.

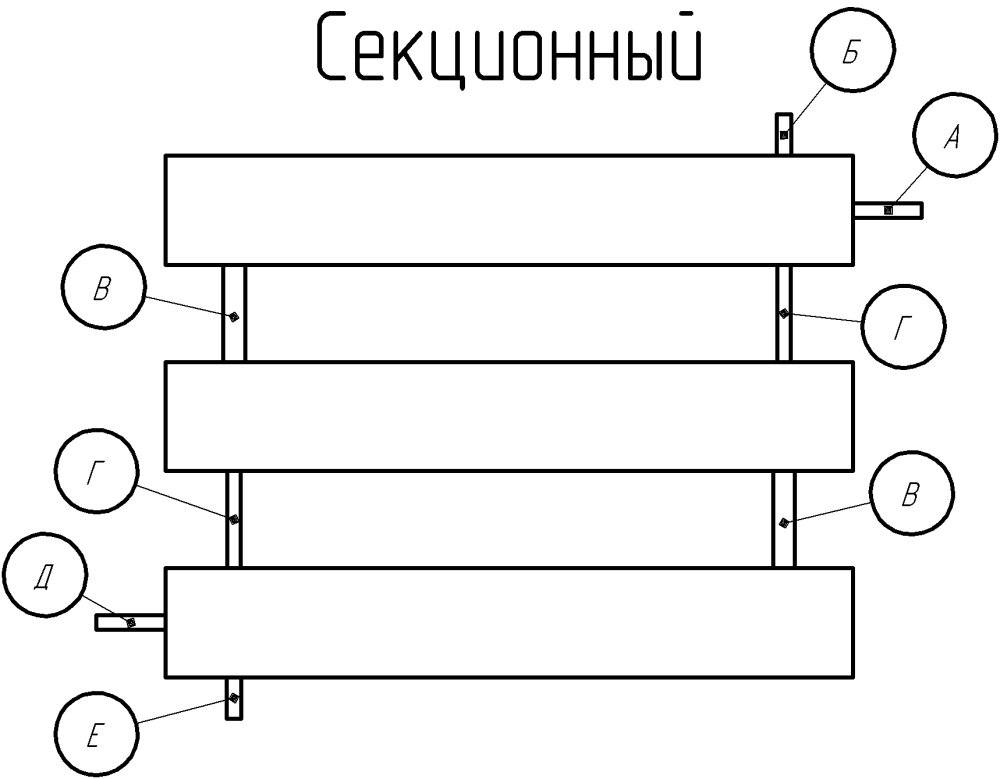

Секционные регистры
Регистры, выполненные в виде секций значительно проще в изготовлении, так как представляют собой несколько одинаковых отрезков трубы, соединенных по краям соединительными патрубками. Секции соединяют последовательно или параллельно:
В первом случае соединительные патрубки устанавливают то с левого, то с правого края секций. Пропускная способность соединительных патрубков такая же, как у транспортировочных труб. С противоположного же края вместо соединения монтируется подпорка, удерживающая трубы в нужном положении, а торцы труб закрываются заглушками. Энергоноситель движется по теплоотдающему контуру так же, как в змеевиковом регистре – проходя секции поочередно.
Классификация по форме сечения
Змейка или секции отопительных приборов могут быть изготовлены из труб различной формы:
| Форма труб | Плюсы | Минусы |
| Круглое сечение | низкая стоимость расходных материалов, наличие в продаже фитингов и арматуры, высокая пропускная способность, низкое гидравлическое сопротивление, простота внешней очистки; | сложность расчетов геометрии отверстий для соединения, большой объем готового регистра; |
| Прямоугольное или квадратное сечение | простота расчетов и монтажа, простота внешней очистки, компактность; | высокая стоимость, меньшая пропускная способность, чем у круглых труб, высокое гидравлическое сопротивление |
| Трубы с оребрением – перпендикулярными секциям теплообменными пластинами | повышенная теплоотдача, компактность; | непрезентабельный внешний вид, сложность внешней очистки, сложность монтажа, высокая стоимость. |
Виды регистров по материалу изготовления
Материал используемых для изготовления труб также влияет на стоимость, размеры, эффективность и эстетичность регистра:
| Материал | Плюсы | Минусы |
| Сталь углеродистая | низкая стоимость, простота монтажа, | невысокая теплоотдача, подверженность коррозии, необходимость окрашивания |
| Сталь оцинкованная | невысокая стоимость, защита от коррозии | невысокая теплоотдача, сложность монтажа из-за невозможности использования электросварки, неэстетичный внешний вид |
| Сталь нержавеющая | неподверженность коррозии, простота монтажа, окрашивание не обязательно, но возможно | низкая теплоотдача, высокая стоимость |
| Медь | высокая теплоотдача, компактность, малый вес, пластичность, позволяющая выполнить регистр любой формы, устойчивость к коррозии, эстетичность | высокая стоимость, неприменимость в отопительных контурах, изготовленных из несовместимых с медью сплавов (чугуна, стали, алюминия) из-за возможного окисления, подходит только для чистых и химически нейтральных теплоносителей, неустойчивость к механическим повреждениям |
| Алюминий | высокая теплоотдача, малый вес, | высокая стоимость, невозможность самостоятельного изготовления, так как для сварки требуется специализированное оборудование, |
| Чугун | высокая теплоотдача, долговечность, устойчивость к механическим повреждениям, средний ценовой диапазон, химическая инертность | большой вес, большие размеры, сложность монтажа, медленно нагреваются и долго остывают |
Регистры из труб различных форм и материалов можно изготовить самостоятельно или приобрести в готовом виде, тогда останется только установить и подключить прибор к тепловому контуру.
Как сделать самодельный регистр из профильных, гладких стальных труб
Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.
Инструменты и материалы для изготовления своими руками
Кроме сварочного аппарата, потребуются следующие приспособления:
- для резки: болгарка, плазморез или газовая горелка (резак);
- рулетка и карандаш;
- молоток и газовый ключ;
- строительный уровень;
Материалы для сварки:
- электроды, если используется электросварка;
- проволока, если газовая;
- кислород и ацетилен в баллонах.
Порядок проведения работ: как сварить конструкцию?
В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.
Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.
Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.
Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.
- Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
- Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
- Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
- Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
- В первую очередь к секциям привариваются заглушки.
- К последним привариваются сгоны.
- Производится сварка перемычек с трубными секциями.
- Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
- Приваривается патрубок для установки крана Маевского.
- Все швы зачищаются болгаркой и шлифовальным диском.
Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.
Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.
Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.
После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.
Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.
Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.
Инструкция по изготовлению радиатора
Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.
Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.
Итак, расчёт сделан, можно приступить к выбору материала.
Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:
- отводы (подходящие к диаметру труб);
- уголки (арматуру);
- лист стальной (толщина равна толщине стенки трубы);
- патрубки (трубы малого диаметра).
Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.
Подготовка и сварка труб
Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.
Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.
Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.
После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.

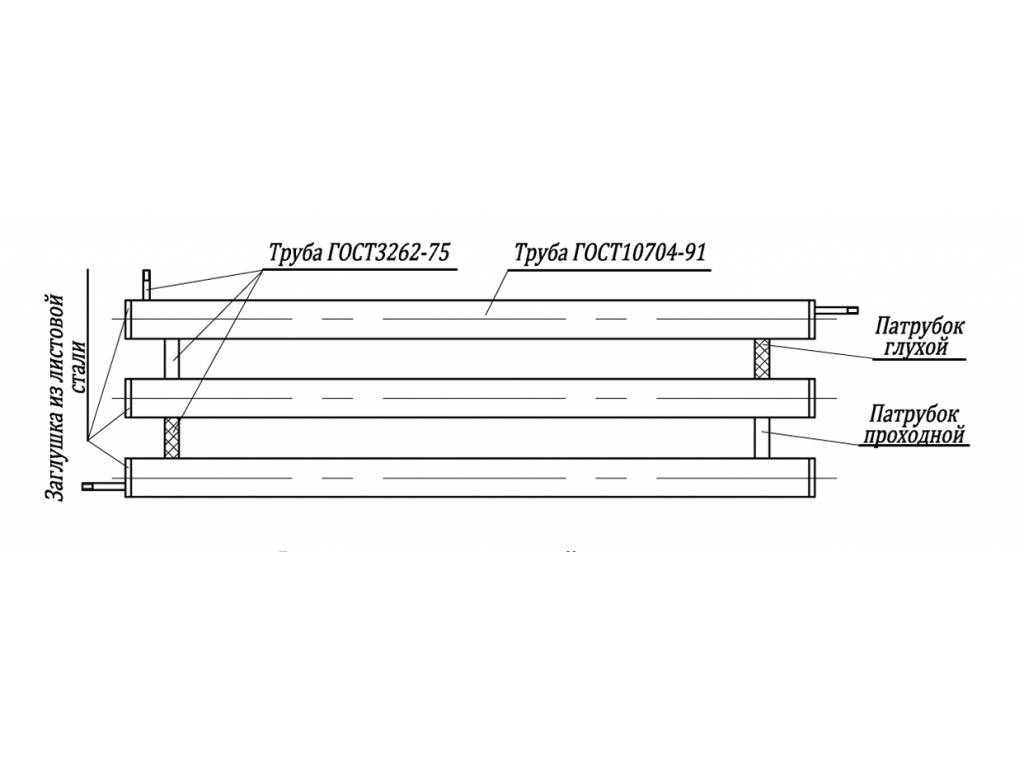

Сборка батареи отопления
Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.
Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).
Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).
Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.

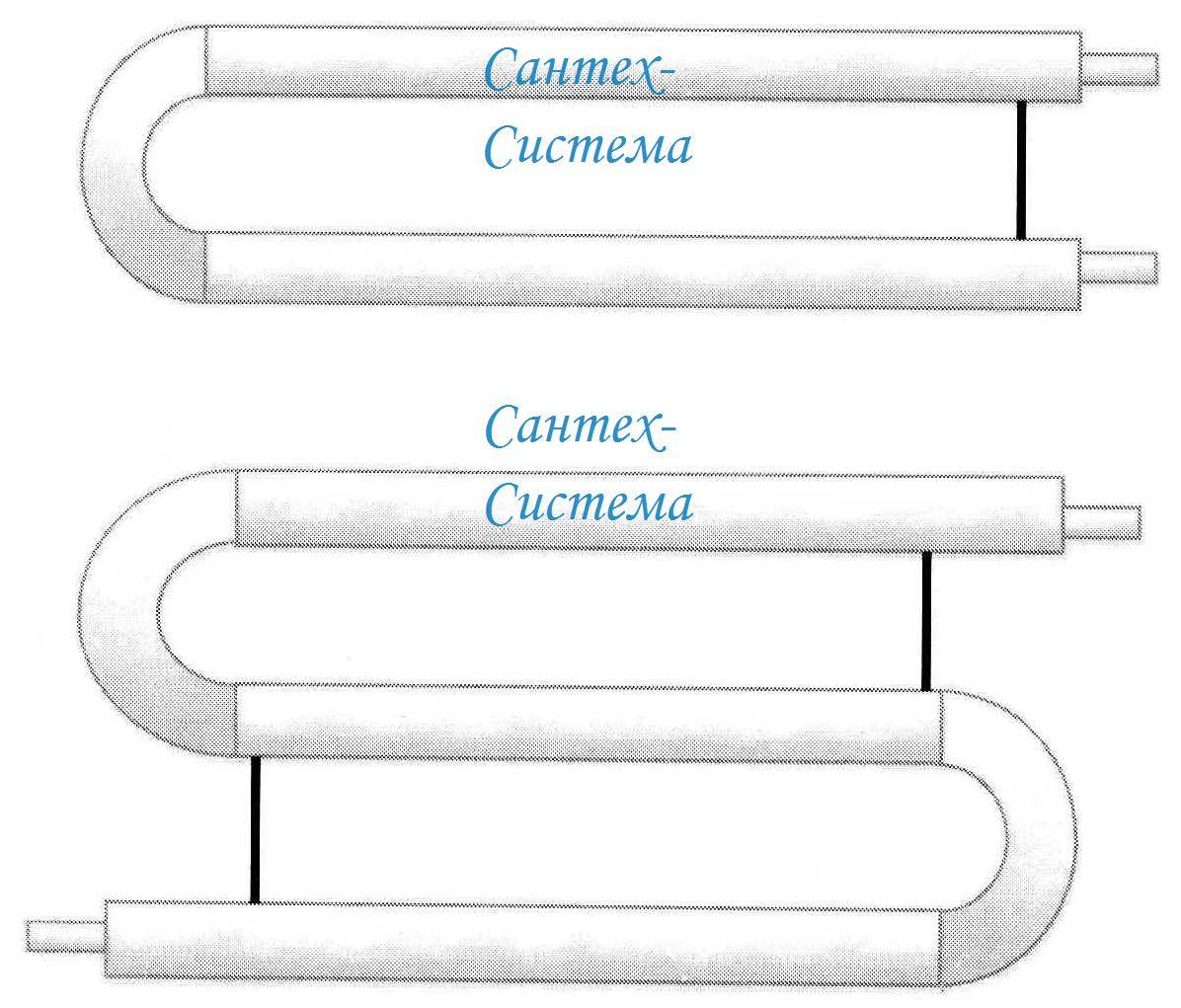

Особенности конструкции «змейка»
Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.
Для сборки регистра змейкой необходимо:
- Выложить трубы на ровной поверхности.
- Сварить из парных отводов 45º дуговые отводы.
- Соединить дуговыми отводами парные трубы регистра с каждой стороны.
- Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.
Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.
Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.
Отличие профильных регистров
Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.
Преимущества стальных регистров отопления и их недостатки
Стальное отопление обладает целым рядом достоинств:
- При работе можно воплотить любой индивидуальный чертеж.
- Носителем тепла может служить не только вода, но и прогретый пар.
- Простота подключения к системе.
- Высокая теплоотдача делает его отличным вариантом для установки в большом здании.
- Небольшая стоимость.
Минусы тоже имеются. К ним относится:
- Небольшие показатели теплоотдачи.
- Боязнь коррозии.
- Непрезентабельный внешний вид.
- Таким изделиям требуется регулярная покраска.
К достоинствам можно отнести простую конструкцию и несложный расчет, доступность материалов. Все это вместе позволяет делать регистры для отопления своими руками.
Отопительные регистры обычно стоят в подсобных, производственных, вспомогательных помещениях
Следующий плюс — гладкая поверхность, что обеспечивает легкую уборку.
Отличное качество — совместимость с любыми системами — и с естественной и с принудительной циркуляцией.
Минусы тоже имеются: небольшая теплоотдача, подверженность коррозии, не самый привлекательный внешний вид, необходимость регулярной окраски (как выбрать краску читайте тут).

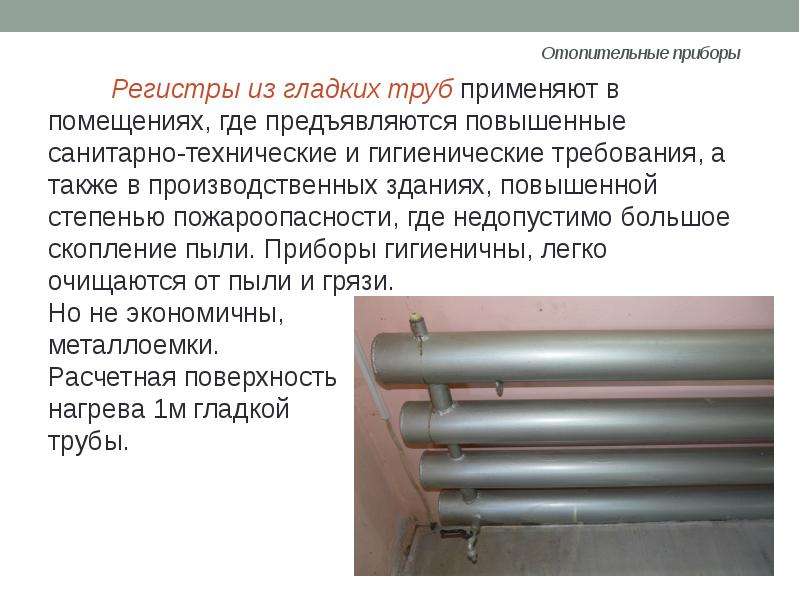

Регистры отопления из гладких труб имеют массу преимуществ:
- Для помещений большой площади являются одним из лучших вариантов отопительных приборов. За счет значительной протяженности они обеспечивают равномерный прогрев и создают комфортные условия. Обогрев получается не локальным, а обширным.
- Гидравлическое сопротивление очень маленькое по сравнению с чугунными или стальными радиаторами. Это позволяет заметно уменьшить потери давления в системе, а соответственно и затраты на перекачку теплоносителя. Эта же особенность дает возможность применять для больших помещений открытую систему отопления с естественной циркуляцией.
- Прямые участки труб больших диаметров менее подвержены заиливанию и зарастанию в отличие от радиаторов сложной формы. Поэтому регистры отопления практически не нуждаются в промывке.
- Простая конструкция может быть изготовлена своими руками из доступных материалов с получением существенной экономии.
- Срок службы достаточно большой, минимум 25 лет. Степень надежности зависит в основном от качества сварных швов.
- Гладкая поверхность обеспечивает удобство очистки. Эта особенность позволяет использовать регистры в помещениях с повышенными санитарными нормами.
- Удобны для сушки полотенца, белья и одежды.
К недостаткам регистров из гладких труб можно отнести:
- Малая поверхность нагрева на единицу длины, что заставляет применять приборы больших габаритов;
- Большая металлоемкость;
- Большие диаметры заставляют использовать большой объем теплоносителя, что делает систему очень инерционной и трудно регулируемой;
- Непривлекательный внешний вид бюджетных моделей и огромная цена нестандартных дизайнерских конфигураций.
Использование регистра в качестве элемента теплообмена в отопительном контуре как правило принято в больших промышленных помещениях (цехах и ангарах), но также возможно и для частного загородного дома. Также регистры отопления присутствуют и в большинстве квартир – это змеевики в ванной, которые удобно использовать для сушки вещей.
Простота конструкции этих отопительных приборов несколько снижает их показатели теплоотдачи, но необходимый тепловой поток легко «настроить», изменяя диаметр и толщину труб отопительного элемента. В целом, никакой принципиальной разницы, кроме эстетической, между регистром отопления и радиатором нет.
- простота конструкции и монтажа;
- низкая стоимость;
- легкость внешней очистки;
- возможность модификации с помощью дополнительных элементов;
- дешевое обслуживание и простота внутренней прочистки труб.
Значительным плюсом регистров отопления по сравнению с радиаторами и конверторами выступает легкость их уборки. Поверхность, на которой собирается пыль и грязь, невелика и легкодоступна, что позволят постоянно поддерживать эти отопительные элементы в чистоте.
Недостатком такого инструмента обогрева вашего помещения можно считать относительно сниженную теплопередачу от теплоносителя. Для того, чтобы вывести ее на нужный уровень, может потребоваться увеличение диаметра труб, а это, в свою очередь, повлечет увеличение количества теплоносителя в контуре. Не каждый отопительный котел может справиться с прокачкой необходимого в таком случае объема.
Материалы изготовления регистров

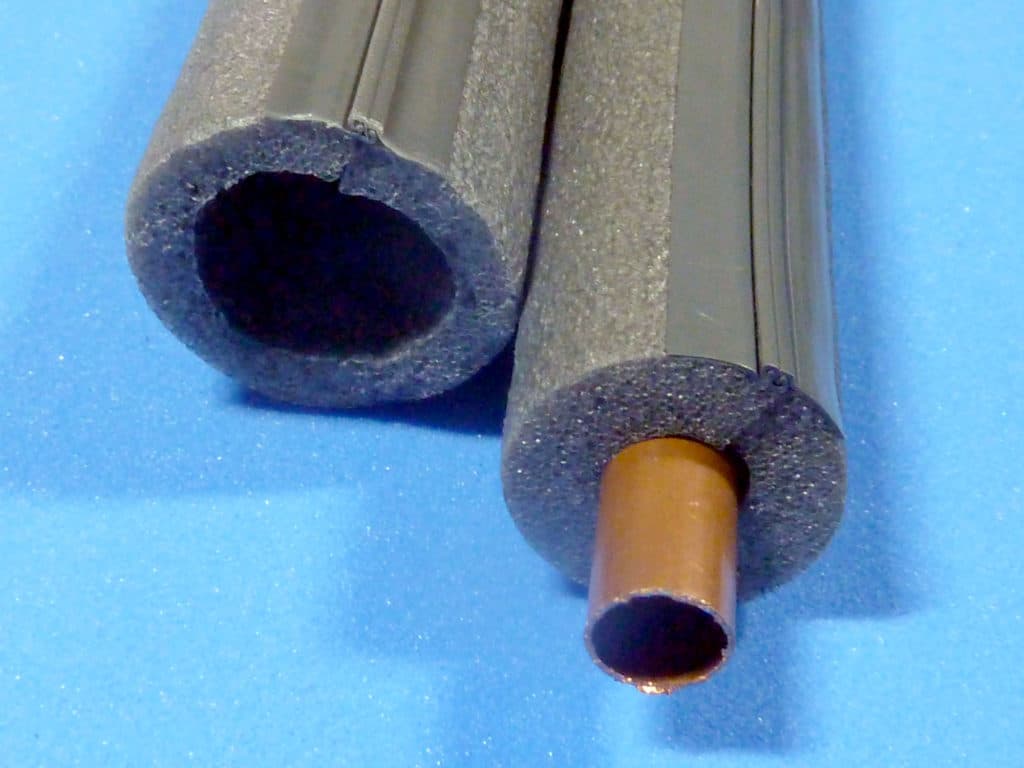

Экранированная медная труба
Разговаривая о материалах изготовления регистров, нельзя не сказать об электросварных трубах из стали, являющихся общераспространенными, благодаря доступности, невысокой стоимости, легкости прокатки и большому выбору типов и размеров, хотя и имеют не самую лучшую отдачу тепла.
Стальные регистры производятся из профильной или с круглым сечением трубы
Подвержены ржавлению, поэтому особое внимание следует уделять сварным швам
Чугунные регистры отличаются надежностью и простотой монтажа, но установка может отнять много сил. У них достаточно прочные соединения за счет приварных фланцев и болтов, а вот стойкости к ударам нет, могут и разбиться. Имеют крайне большой вес и выглядят громоздко. Больше всего встречаются из оребренных труб.
Медные регистры в основном устанавливают там, где уже вся прокладка произведена из медных труб. Медь имеет превосходную тепловую отдачу, поэтому трубы из меди имеют небольшую длину и диаметр, чего нельзя сказать о стоимости.
Мягкость металла дозволяет легко гнуть трубы, так что сварка нужна только для соединения отдельных частей, однако дополнительно требует предохранение (экран, кожух).
Применение медных регистров требует соблюдения таких условий:
- в теплоносителе не должно быть твердых частиц;
- фитинги и другие соприкасающиеся с медью детали могут быть выполнены только из бронзы, латуни, никеля или хрома;
- заземление – обязательное условие, чтобы процесс электрохимической коррозии не пошёл.
Алюминиевые регистры пользуются спросом, так как их теплопроводность считается лучшей, они устойчивы к коррозии и имеют большой срок службы, наверно поэтому, у них такая высокая стоимость.
Алюминиевые трубы изготовляют способом монолитного литья, поэтому сварных швов и соединений у них нет, а вот установка требует специального сварочного оборудования.
Биметаллические регистры изготавливаются из отопительных труб особенного типа, с применением стального сердечника. Применяемые в таких регистрах медные или алюминиевые теплообменники из пластин позволяют значительно увеличить квадратные метры обогрева. Для всех регистров отопления подобного типа характерен диаметр – до 2 дюймов. Благодаря этому, основное место их установки – жилые дома.
Регистры отопления из нержавеющей трубы встретить можно крайне редко из-за непомерной стоимости. Сейчас их почти не устанавливают.
Самодельные регистры отопления
Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций.
По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.
Регистр отопления, изготовленный своими руками и установленный в одном из подсобных помещений технического назначения. Это четырёхтрубное схемное решение с подводкой и отводом теплоносителя на одной стороне
Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.
Это интересно: Трубы больших диаметров: характеристики изделия
Как правильно сварить регистр отопления
Сборка отдельных элементов конструкции воедино осуществляется посредством сваривания металла. Это можно сделать любым удобным для вас способом. Как правильно сварить регистр отопления? На самом деле все зависит от того, какой у вас сварочный аппарат:
- электродуговой (ручной, полуавтомат);
- газовый.
Самое широкое распространение имеют электродуговые ручные сварочные аппараты, так как они самые дешевые и простые. Таким аппаратом можно как соединять металлические детали, так и резать их. На больших деталях нужно прорезать отверстия для патрубков. Делать это надо возле края, отступив один диаметр патрубка. На средней секции будет четыре отверстия, на первой и крайней – по два.
Отверстия для соединительных патрубков
После этого на ровной горизонтальной поверхности выкладываем все элементы в одну конструкцию и делаем прихватки у основания патрубков. Нужно делать либо две прихватки по экватору патрубка, либо три равномерно по всей окружности, как в значке мерседеса. Если расположение прихваток будет неправильным, то деталь во время сваривания может повести. Убедившись в правильности геометрии регистра, можно переходит к свариванию.
Во время работы в плавильной ванночке нужно поддерживать высокую температуру, и распределять расплавившийся металл. Электрод постоянно должен двигаться по определённой траектории. Как сварить регистр отопления, самые простые траектории движения электрода:
- влево — вправо (ёлочка);
- вперед — назад (с наплывом).
Важнейший момент – это формирование корня шва на прихватке и выход из прихватки. Процесс выполняется с отрывом, так как сварщику нужно менять положение электрода. Хотя при должной сноровке можно варить и без отрыва. После того как шов остынет нужно молотком сбить шлам. Итак, осталось только заварить торцы заглушками, которые нужно предварительно вырезать из металла такой же толщины.
В итоге у нас получилась заготовка, в которой в дальнейшем будут вырезаны отверстия для подачи и обратки, а также воздухоотводчика. Воздухоотводчик, тот же кран Маевского, выводит воздушные карманы, которые уменьшают КПД теплообменника. Также можете более подробно прочитать про воздух в системе обогрева. Подключение регистров к системе отопления – это последний этап, после которого можно проводить гидравлическую проверку и вводить оборудование в эксплуатацию.
Помимо этого данная заготовка может быть использована для изготовления регистра с электрическим тэном. В нижнем торце вырезается отверстие для тэна, а в верхней части устанавливается расширительный бак открытого типа.
Расчет конструкции водяного регистра
Регистр отопления
Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:
- вертикальное;
- горизонтальное.
Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:
- одним;
- двумя.

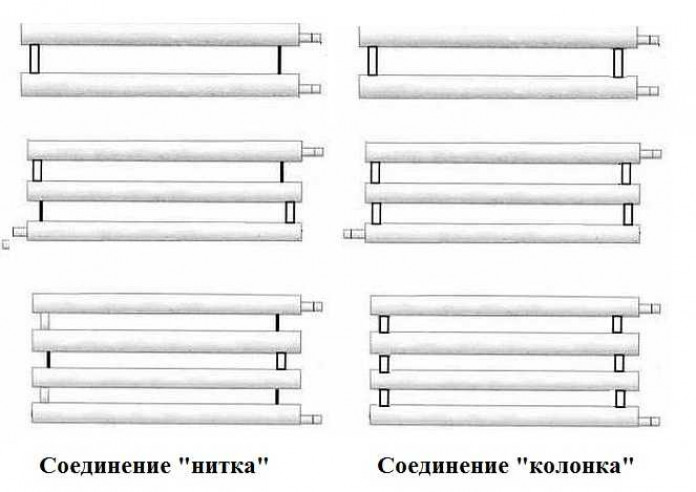

Варианты конструкции регистров
Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.
- сверху;
- снизу.
Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:
- на одном торце;
- на разных торцах.
Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.
Из каких частей состоит регистр отопления
Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.
Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.
Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:
- определяем площадь помещения;
- считаем сколько необходимо мощности для его обогрева;
- подставляем значение в формулу определения диаметра.
Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:
- П – 3,14;
- длина регистра;
- коэффициент теплопроводности металла, для стали 11,63;
- разница между температурами подачи и обратки.
В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.
Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038
Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.
Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)
Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.
Выбираем материал изготовления для регистров
Стальные регистры отопления
Следующим параметром, который обязательно учитывается при выборе регистра является материал его изготовления.
Можно редко встретить регистры отопления из профильной трубы – чаще всего для этого применяются стальные изделия круглого сечения.
В настоящее время для производства регистров используют несколько материалов – металл, алюминий или биметаллические трубы.
Разница между ним заключается в расчетной теплоотдаче и сроке эксплуатации:
Стальные регистры отопления из профильной трубы или круглого сечения. Характеризуются простотой изготовления и небольшой стоимостью. Недостаток – ржавление поверхности
При выборе особое внимание нужно обратить на качество сварных швов;
Алюминиевые. Встречаются крайне редко, так как для сварки алюминиевых отопительных регистров необходимо специально оборудование
Но зато они обладают лучшими показателями теплопроводности. Фактически отсутствуют потери тепла;
Биметаллические. Они делаются из специального типа отопительных труб. У них есть сердечник, изготовленный из стали. Для увеличения площади обогрева конструкция имеет медные или алюминиевые пластинчатые теплообменники. Для всех биметаллических регистров отопления свойственен небольшой диаметр труб – до 50 мм. Поэтому их чаще используют для организации теплоснабжения в жилых домах и небольших производственных и торговых помещениях.
Материал изготовления напрямую влияет на расчет регистра отопления. Главным показателем при этом является коэффициент теплопроводности. Несмотря на то что алюминиевые модели обладают оптимальным значением — их высокая стоимость и трудоемкость изготовления не позволяют использовать регистры этого типа в отопительных системах повсеместно.
Для изготовления ребристых регистров отопления можно использовать комплектующие от стальных радиаторов.
Из каких материалов делают регистры?
В зависимости от того, из какого материала изготовлен регистр, будет зависеть эффективность его теплоотдачи, внешний вид, размеры, вес и стоимость. Каждый материал имеет свои плюсы и минусы, которые нужно учитывать при выборе:
- стальные регистры. Можно выбирать приборы из углеродистой, оцинкованной или нержавеющей стали. У первой большие показатели устойчивости к высоким температурам и выносливости. Углеродистый материал подвержен коррозии, поэтому его нужно либо окрашивать, либо покрывать специальными средствами. Присоединяются стальные трубы путем сварки. Регистры отопления из такихтруб, изготовленные самостоятельно, будут недорогими и качественными, а монтаж не вызовет трудностей. Оцинкованная сталь защищена от коррозии, стоит дешево, но имеет непривлекательный внешний вид и требует использование электросварки. Нержавейку можно не окрашивать, она не ржавеет, простая в монтаже, но стоит дороже. Минусы любого вида стали в том, что у нее низкая теплоотдача (45,4 Вт/м
х0
С);
- алюминиевые регистры. По сравнению со сталью имеют больший показатель теплоотдачи (209,3 Вт/м
х0
С). Кроме этого материал легкий, что облегчает его монтаж. Недостаток алюминия в высокой стоимости. Такие регистры невозможно изготовить в домашних условиях, т.к. для этого требуется специальное оборудование;
- медные регистры. Показатель теплоотдачи меди равен 389,6 Вт/м
х0
С. Это самый большой уровень теплопроводности по сравнению со всеми материалами. К плюсам меди относится ее небольшой вес, пластичность, позволяющая изготавливать приборы разных форм, устойчивость к коррозии и красивый внешний вид. Минусы материала в высокой цене, невозможности использовать с несовместимыми с медью сплавами, неустойчивости к механическим повреждениям. По медным регистрам может протекать только чистый теплоноситель с химически нейтральной средой;
- чугунные регистры. Теплопроводность чугуна равна 62,8 Вт/м
х0
С. Приобретаются только в готовом виде. Из-за большого веса и размеров чугунные приборы сложно устанавливать самостоятельно, но возможно. Материал долго нагревается и также долго остывает. Однако недостатки компенсируются низкой стоимостью, устойчивостью к повреждениям и долговечностью.
Регистры отопления стальные
Кроме монометаллических существуют и биметаллические регистры. Они изготавливаемые только на заводах. Состоят из нержавеющего сердечника и медного или алюминиевого кожуха с оребрением. Внутренняя поверхность труб из биметалла защищена от коррозии, а внешняя поверхность с пластинами служит для повышения теплоотдачи. Такие приборы дорогие, но эффективны и прослужат долго.
Это интересно: Оборудование для производства резиновой плитки своими руками
Установка
Сама система отопления с регистрами не является сложной. Основное требование – это сварить всё очень качественно. Монтаж можно значительно облегчить, если заранее подготовить все элементы по отдельности и верно составить проект системы. Индивидуально можно собрать трубопровод и сварить конструкцию регистра.
При помощи резьбовых соединений можно скрепить готовые системные составляющие. Часто монтируются регистры, которые состоят из пары горизонтальных труб. Если в планах установить регистр под одной стеной (5 метров) помещения площадью в 20 м², то размер устройства, который состоит из двух труб диаметром в 60 мм, будет таким же, как и длина стены.
В больших по диаметру трубах тепловой носитель циркулирует почти без сопротивления, а конструкция регистра монтируется поближе к поверхности пола. Это намного улучшает отопление помещения.
Популярностью в домах пользуются регистры отопления со следующими параметрами.
| Параметр | Значение |
|---|---|
| Диаметр труб, мм | от 25 до 160 |
| Соединительные перемычки у моделей с секциями, мм | от 30 |
| Расстояние между основными трубами, мм | От 50 |
| Максимальное давление, МПа | 10 |
| Материал | Высокоуглеродистая сталь |
Секционные регистры из гладких труб
Секционные регистры пользуются очень хорошим спросом среди владельцев частных домов. Такие устройства состоят из труб, которые соединены между собой и закрыты заглушками. Энергоноситель проходит по верхней трубе, попадает в следующую, и в итоге попадает в отводящую магистраль. Для увеличения теплоотдачи переходы между секциями стараются делать как можно ближе к краю. Межтрубные заглушки могут быть эллиптическими или плоскими. Входной патрубок может изготавливаться под фланец, резьбу или сварку.
В конструкцию секционные регистров входит резьбовой штуцер, к которому присоединяется специальный отводчик для удаления воздуха из системы. Трубы для секций могут иметь разный диаметр (от 25 мм до 40 см), поэтому выбрать подходящий вариант не составит труда. Переходные патрубки обычно имеют меньший диаметр. Кроме того, одним из важнейших условий эксплуатации таких установок является давление в системе, не превышающее 1 МПа.
