Как настроить датчик давления воды в системе водоснабжения

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле давления необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнуто необходимое давление воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка реле давления для насоса производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдёт включение реле давления, будет достигнуто значение нижнего давления. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда давление в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой

Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле давления к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Стать автором

Разновидности датчиков

Реле или датчик давления при подаче воды – это специальное устройство, которое при помощи встроенных чувствительных элементов реагирует на изменение напора жидкости.

Различают два основных вида датчиков:

• механические;
• электронные.

Принцип действия обоих видов устройств одинаков. Рабочий орган – мембрана – под воздействием воды отклоняется и передает сигналы на дополнительные устройства, что приводит к срабатыванию датчика.

Механические датчики

Дополнительными устройствами, отвечающими за включение и выключение реле в механических датчиках, являются контакты, которые после получения сигнала от мембраны замыкаются или размыкаются, тем самым включая или выключая насосное оборудование.

Итак, механический или контактный датчик включает в себя:

• рабочую мембрану;
• контактную группу для подключения электроснабжения и заземления;
• две пружины различного диаметра, при помощи которых задаются минимальное и максимальное значение давления;
• патрубок, позволяющий соединить устройство с водопроводной системой.

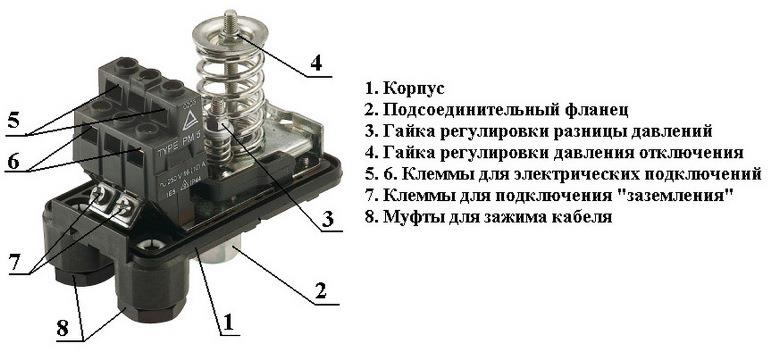

Внутреннее устройство датчика давления жидкости

В бытовых целях (в системах водоснабжения и отопления) чаще всего применяются именно механические реле для насоса, так как устройства отличаются:

• простотой конструкции, что обуславливает длительный период эксплуатации оборудования без замены и/или выполнения ремонтных работ;
• невысокой стоимостью. Изготовлением контактных датчиков занимаются и отечественные компании, и иностранные производители.

Стоимость отечественного оборудования ниже, но зарубежные компании предпочитают дополнять датчики такими устройствами, как манометр, шкала для самостоятельной регулировки оборудования, устройство блокирующее работу сухого хода и так далее;

независимостью от энергоснабжения. Для контактного датчика на требуется подводить отдельный питающий кабель и/или устанавливать розетку.

Электронные датчики

Электронный датчик повышения давления работает по несколько иному принципу, чем механическое устройство. Изменение местоположения чувствительной мембраны преобразовывается в аналоговый сигнал, который впоследствии усиливается, подвергается цифровой обработке и перенаправляется на блок управления системы водо- или теплоснабжения.

Датчик давления электронного вида

Стоимость электронного оборудования, например для платформы Ардуино, существенно выше, чем цена механических моделей. Однако оно отличается:

• четкостью и быстротой работы. Устройство реагирует даже на малейшие отклонения мембраны, что позволяет достичь более слаженной работы всего оборудования, включенного в системы отопления или водоснабжения;
• встроенным дополнительным функционалом. В состав устройства сразу включаются функции защиты от сухого хода, манометр, автоматический запуск системы после аварийного отключения.

Более современные и дорогостоящие модели также могут по средствам мобильной связи связываться с хозяином оборудования и сообщать о наличии ошибок в работе системы, аварийного перезапуска и так далее.

Установка редуктора

Согласно правилам по водоснабжению и канализации, монтаж редуктора давления воды должен проводиться непосредственно после запорной арматуры. Устройства устанавливают до приборов учета, что позволит защитить их от гидравлического удара, а также обеспечит точность показаний. Поэтому такое место установки считается самым подходящим и разумным. Но, иногда бывают ситуации, когда нет возможности провести монтаж именно на этом отрезке трубопровода. Установка регулятора давления воды проводится в соответствии некоторых правил. До прибора учета не должно быть возможности забора воды. А это значит, что пробки, которые используются для промывки фильтра, будут опломбированы. Это исключит возможность обслуживания редуктора. Решить проблему можно несколькими путями.

Схема установки регулятора давления воды в квартире

Первый метод подразумевает установку дополнительных манометров, которые дадут возможность провести более точную подстройку устройства. Во втором случае установка редуктора давления производится непосредственно перед коллектором. Именно этот вариант чаще всего используют опытные сантехники.

Иногда нет возможности установки регулятора на вводе системы. В результате некоторые узлы остаются без защиты перед гидравлическим ударом и перепадом давления в трубопроводе. Для решения проблемы используют примитивные модели редукторов. Они не регулируются, но вполне сойдут для защиты узлов системы от гидравлического удара.

Видео:

Видео:

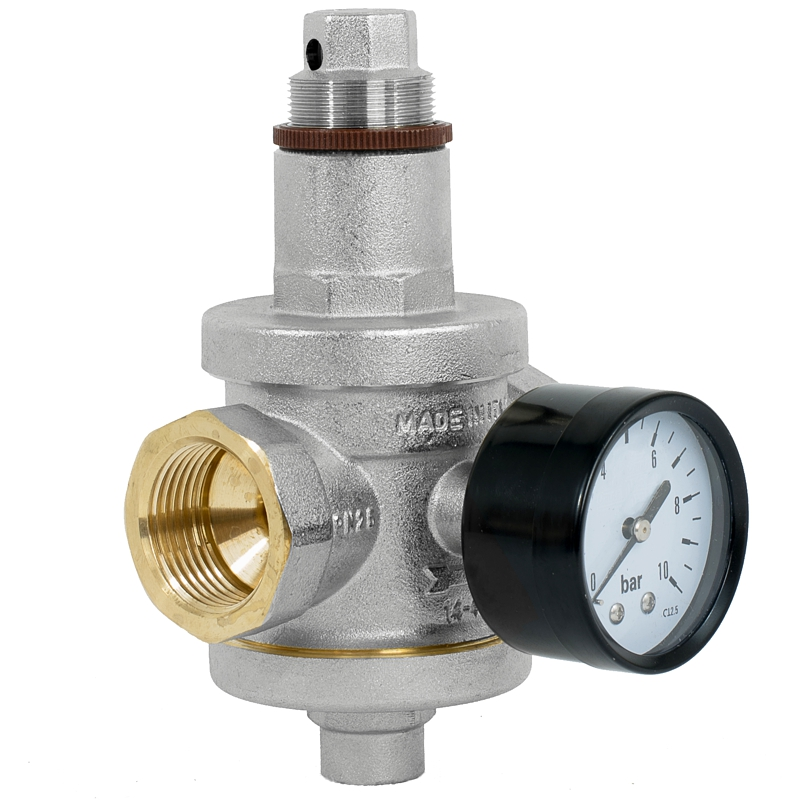

Как выбрать редуктор давления воды

Каковы критерии выбора, какой ограничитель лучше купить? Редукторы давления можно активно использовать практически в любой системе водоснабжения. Однако именно в этом случае возникает вполне закономерный вопрос, как выбрать такое оборудование, каковы критерии выбора, каких ошибок не допустить при выборе такого аппарата? Сразу нужно отметить, что подбирать такое устройство как ограничитель для систем транспортировки жидкости, необходимо с учетом их пропускной способности. В этом случае редукторы следует подбирать, учитывая следующие показатели их пропускной способности:

• Для установки в квартирах подойдут устройства с пропускной способностью до 3 кубических метров в час;
• Для обустройства водоснабжения на коммерческих предприятиях, лучше всего использовать агрегаты с пропускной способностью от 3 до 15 кубических метров в час;
• Для использования на промышленных объектах следует подбирать ограничители, пропускная способность которых соответствует технических характеристикам используемого на предприятии оборудования.

При выборе редуктора также следует обращать внимание на качество его сборки, надежность компании – производителя, материал из которого изготовлен корпус и максимальную пропускную способность подобранного изделия. При этом нужно отметить, что агрегаты, которые устанавливаются на трубопроводы с горячим водоснабжением, должны переносить температуру жидкости вплоть до отметки в 130 градусов по Цельсию

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений
Фото из
Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений
Фото из
Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

  Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Настройка

Для чего нужна настройка прибора?

Она позволяет:

1. Увеличить реальную вместимость гидроаккумулятора (она растет вслед за напором выключения);

Зависимость полезного объема мембранного бака от настроек реле

2. Уменьшить напор выключения и тем самым продлить жизнь мембране гидроаккумулятора;
3. Увеличить или уменьшить дельту между напорами запуска и остановки насоса. В первом случае, опять-таки, вырастет вместимость мембранного бака, зато во втором напор воды в точках ее разбора будет более стабильным.

Давайте ознакомимся с настройкой своими руками реле РДМ-5 давления водоснабжения.

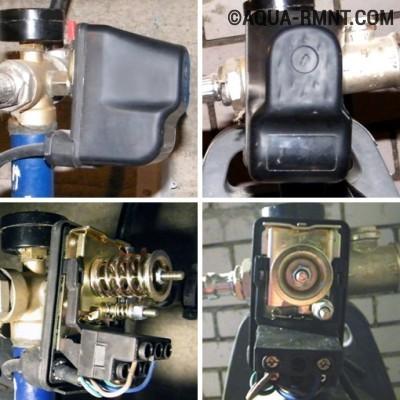

Обесточив устройство, снимите с него крышку. Под ней вы увидите пару шпилек с подпружиненными гайками, различающихся размером.

Механическое реле без крышки

Закручивание большей из гаек будет увеличивать давление, при котором выключается насос. Закрутив гайку меньшего размера, вы увеличите дельту между напором запуска и остановки.

Инструкция по настройке РДМ и его аналогов

Принцип работы конструкции

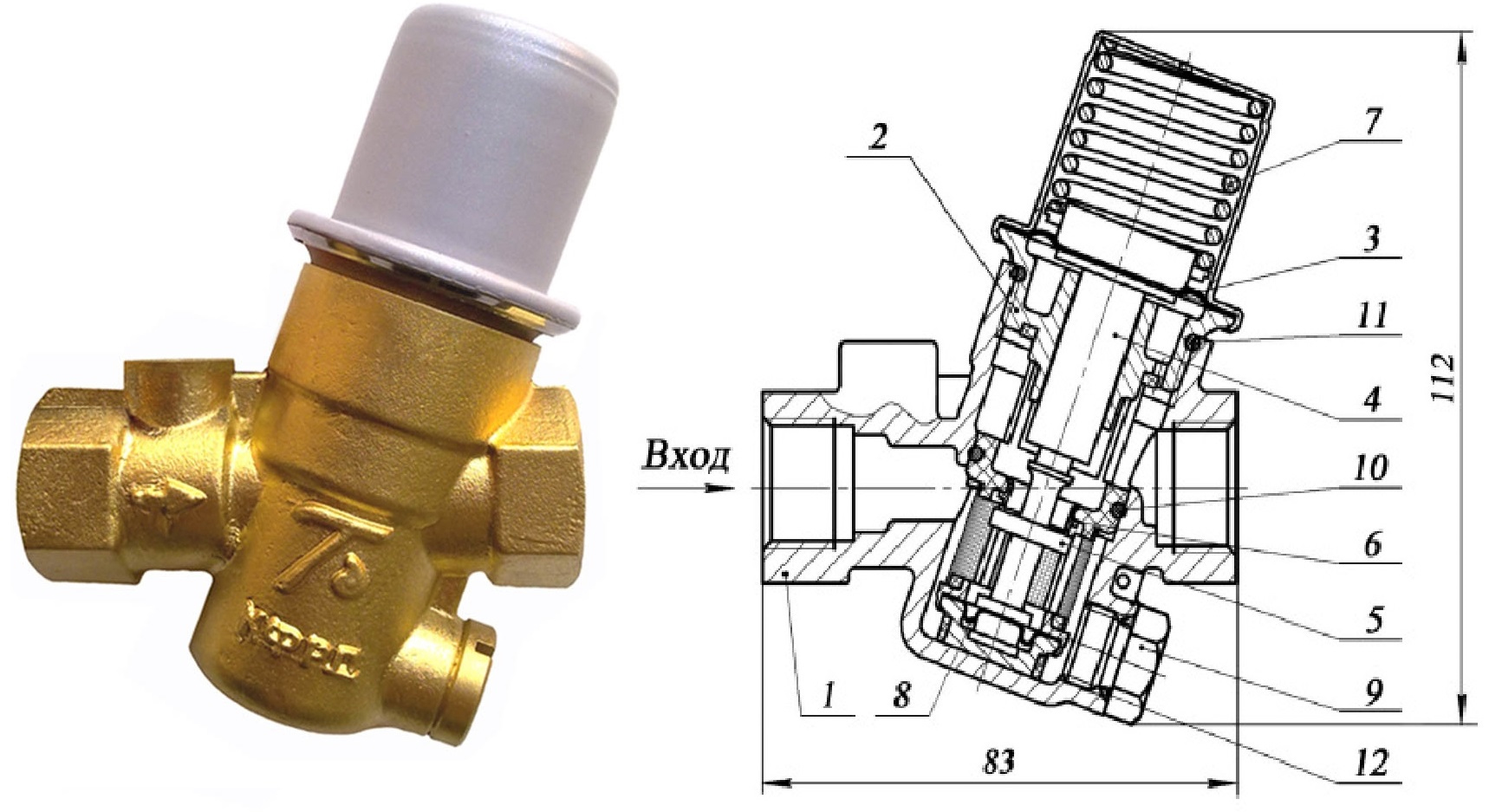

Принцип работы редуктора давления

За стабилизацию и понижение давления инженерной коммуникации в квартирах многоэтажных домов отвечают именно редукторы. Конструктивно приборы делятся на 2 типа, что влияет на их место установки:

• регулятор «до себя» — устанавливается на трубопроводном участке перед сантехническим прибором;
• регулятор «от себя» – устанавливается на участке отвода сантехники.

В зависимости от типа устройства, его принцип работы может отличаться, однако конструкция всех моделей очень схожа:

• корпус изготавливается из латуни, чугуна, никелированной или хромированной стали;
• рабочий элемент, в роли которого выступает клапан или поршень;
• система управления бывает электронной и механической.

Редукторы типа «до себя» называются пропорциональными. Их задача – поддержание напора жидкости трубопровода в автоматическом режиме. В конструкции присутствует постоянно открытый клапан, который закрывается, как только показатель давления достигает определенного уровня. Пропускная способность такого редуктора находится в пропорциональной зависимости от отклонений установленных параметров давления. Место эксплуатации — преимущественно насосные станции и системы отопления.

Для бытовых нужд используются устройства типа «от себя». Их принцип работы схож с описанным выше вариантом. Регулировка напора выполняется посредством изменения сечения клапана: при падении давления он открывается, а при повышении – закрывается. Популярность приборы получили за счет своей простой конструкции, в которой не используются какие-либо приводы —этим объясняется их высокая надежность.

Клапан движется под воздействием энергии жидкости. При повышении давления в системе, вода действует на мембрану, что приводит к сжатию пружины. Расстояние между седлом и самим клапаном сокращается, как результат – уменьшается сечение проходного отверстия.

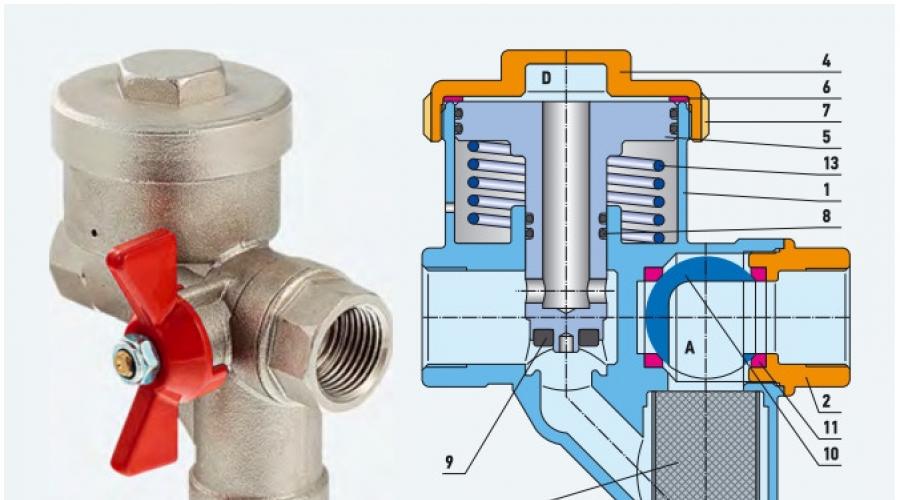

Поршневой тип изделия

Редукторы давления воды в системе водоснабжения бывают нескольких видов:

• Поршневые. Конструктивно это самый простой вариант. Подвижный поршень прижимается к седлу под действием пружины, жесткость которой регулируется вручную специальным вентилем на корпусе. Устройство допускается использовать в паре с установленными перед ним фильтрами очистки жидкости. В противном случае мусор, попадая под поршень, нарушает его работу. Современные модели изначально комплектуются фильтрующими устройствами.
• Мембранные – подходящий вариант для бытового использования за счет неприхотливости и высокой надежности. Пропускная способность моделей находится в пределах 0,5-3 кубометров в час. Вместо поршня, установлена подпружиненная мембрана, помещенная в герметичную камеру, что предотвращает образование засоров. Характерная черта мембранных вариантов —доступная цена.
• Проточные. Особенность этого типа редукторов – полное отсутствие подвижных элементов. Давление гасится за счет разделения потока воды на несколько более мелких. Сплетенные в своеобразные лабиринты протоки с массой поворотов снижают скорость движения жидкости естественным способом. При монтаже требуют наличия дополнительного регулятора. Применяются в основном на оросительных системах.

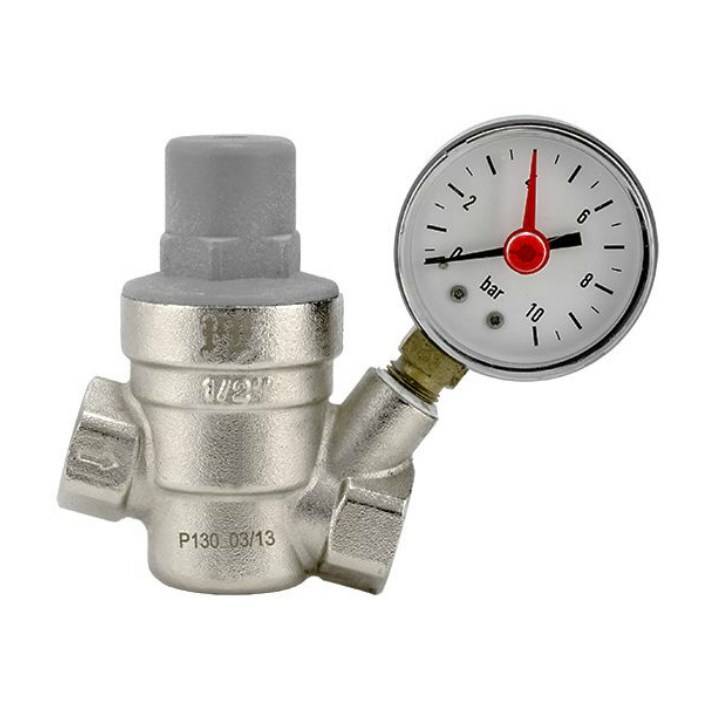

Некоторые современные модели редукторов напора воды оснащаются дополнениями:

• шаровыми кранами;
• воздушными подрывными кранами;
• фильтрами грубой очистки;
• манометрами.
