Экономия средств без лишних затрат: рекуператор для частного дома

Рекуператор для загородного дома: основные виды и тонкости выбора

С точки зрения конструкции и принципа работы рекуператоры воздуха бывают нескольких видов:

  • агрегаты для крыш;
  • роторные устройства;
  • приборы пластинчатого типа.

У каждого типа аппарата имеются как выраженные недостатки, так и очевидные преимущества. Очевидно, что они предназначены для разных условий эксплуатации.

Пластинчатые агрегаты

Речь идёт о самых популярных и востребованных теплообменниках. Их отличает простая конструкция, благодаря чему обеспечивается высокая надёжность. Пластинчатые установки для загородных домов обеспечивают КПД на уровне 78%, если это пластиковые модели. А целлюлозные решения – до 92%. Последние обеспечивают возврат как тепла, так и влаги, ввиду большей теплоёмкости.

«Плюсы» пластинчатых аппаратов:

  • работа без энергозатрат;
  • эксплуатационная надёжность;
  • высокий КПД.

«Недостатки» вытяжных механизмов:

  • влажность не возвращается обратно;
  • с наступлением морозов теплообменники обмерзают;
  • монтаж возможен только при наличии вытяжек и притока свежего воздуха.

Воздухообменники для крыш

Рекуперация энергии в вентиляционных системах может организовываться в виде специализированных крышных установок. Установка массивных систем целесообразна только для больших по площади помещений, складских комплексов, торговых точек, ангаров и гаражей. Характеризуются высокой эффективностью.

Крышные системы не подходят для квартир, частных домов и коттеджей.

Роторные приборы

Воздушный роторный воздухообменник пользуется не меньшей популярностью у потребителей, чем пластинчатые решения. Корпус изготавливают из алюминия. Основным действующим звеном агрегата выступает небольшой электромоторчик. Зигзагообразные и плоские элементы приводятся в действие приводным ремнем. Каждый элемент рекуперационной вентиляции отдаёт часть тепла от вытяжки подводному потоку воздуха. Преимущества роторной схемы:

  • воздушные потоки сохраняют влажность;
  • высокий КПД;
  • рекуператор для частного дома имеет небольшие размеры, благодаря чему помещается даже в компактных системах вентиляции;
  • роторы не страшны суровые зимы и сильные морозы.

аппараты работают от электроэнергии.

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

  • Цены на энергоносители.
  • Цена установки устройства.
  • Затраты, которые связаны с обслуживанием устройства.
  • Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост –  tулицы)/(tкомн –  tулицы)

  • tпост – это температура поступившего воздуха (после рекуперации).
  • tулицы – температура на улице.
  • tкомн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

  • Пластинчатые.
  • Роторные.
  • С отдельными теплоносителями.
  • Трубчатые.
КонструкцияКПДОсобенности
Теплообменник пластинчатого вида с перекрестным токомОт 60 до 80%Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным токомОт 70 до 80%Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластикахОт 80 до (!) 90%Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типаОт 85 до 95%Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменникОт 75 до 85%Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

  • Большой вес.
  • Требуется регулярный ремонт и техническое обслуживание.
  • Сложно починить устройство своими руками, сделать его вновь работоспособным.
  • Воздушные массы смешиваются.
  • Зависимость от электроэнергии.

Шаг 3. Место размещения

По месту монтажа устройства для рекуперации бывают потолочные и напольные. Существует вариант стеновой автономной установки, когда он работает независимо от общей системы отопления и вентиляции. В этом случае рекуператоры устанавливаются в помещении, где есть граничащие с атмосферой стены. Потолочное размещение целесообразно при наличии натяжных или подвесных потолков.

В этих технологических полостях все коммуникации будут скрыты, и эстетика жилого помещения не пострадает.

Напольное размещение предполагает установку конструкции в технических помещениях совместно с системами кондиционирования или отопления воздухом. Производительность этих схем неограниченная, но требует грамотно разработанной сопутствующей обвязки. В отличие от потолочного размещения, этот способ дешевле и легче по трудозатратам.

Иногда так решается проблема охлаждения помещения с ограниченным объемом при работе в нем мощного источника.

Современный рекуператор: что это такое и как определить требования к показателям оборудования

Многослойные стеклопакеты и качественные уплотнители блоков дверей выполняют помещения герметичными. Для доступа чистого воздуха устанавливают специализированные системы (устройства).

Канал вентиляции приточного типа, встроенный в раму окна

В этом варианте проблема будет решена. Пользователь установит необходимые ему размеры отверстия. Ему не нужно будет открывать окно для проветривания. Но в зимний период холодный уличный воздух будет охлаждать комнату, делая больше затраты на отопление. Летом подобный процесс заставит чаще включать климатический прибор.

Рабочий принцип оборудования не тяжело понять при помощи этого рисунка. Два воздушного потока (входной и выходной) пропускают через теплообменный аппарат. В этом блоке они не перемешиваются. Однако при правильной регулировке скорости потоков будет делаться нагрев/охлаждение приточного воздуха без внеочередных затрат энергии.

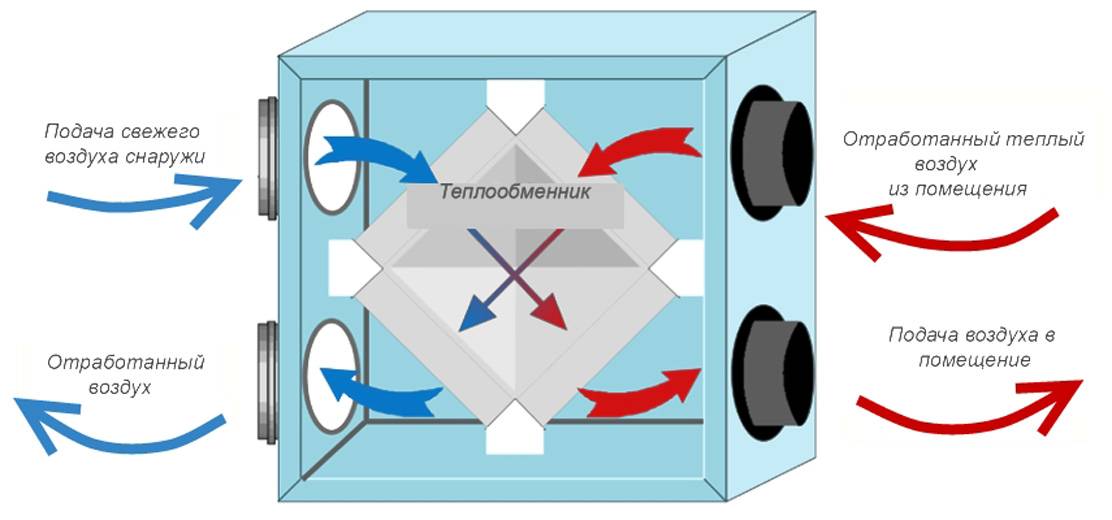

Схема обычного оборудования

Данный рисунок поясняет работу стандартной установки:

  • Температура воздуха снаружи с -10°C увеличивается до комфортабельного уровня +20°C.
  • При входе поставлен фильтр, благодаря этому механичные загрязнения не будут поступать в помещения.
  • Быстрота потока и частоту циклов работы можно настраивать при помощи вентиляторов.
  • Если понадобится дополнительный нагрев обеспечит калорифер.
  • Выходной фильтр мешает проникновению пыли в теплообменный аппарат и засорению проходов.

Для расчетов параметров в техническом плане очень важно понимать требования действующих гигиенических норм. В согласии с правилами, если в комнате регулярно находятся люди, то на любого человека нужно не менее 60 м

куб. чистого воздуха в час. Если помещение делает подсобные функции, норму не запрещается сделать меньше втрое. Эта формула поможет выяснить нужные значения.

ПР = КПВ ? 0,355 ? (Тк-Тн), где

  • ПР – продуктивность установки, которая меряется в м. куб. за одну секунду.
  • КПВ – норма санитарии, рассмотренная выше. Ее умножают на кол-во человек.
  • 0,355 – типовый поправочный показатель.
  • Тк – температура, которую нужно получить в комнате.
  • Тн – температура воздуха снаружи.

Расчет выполняют по формуле: КПД = (Тнв — Ту)/(Твп — Ту).

Критерии выбора

При выборе рекуператора необходимо принимать во внимание следующие факторы:

  • тип системы воздухообмена: централизованная или локальная;
  • объем помещения;
  • расчетный среднесуточный воздушный поток, определяется исходя из объема и назначения помещения, числа присутствующих людей;
  • тип теплообменника;
  • габариты устройства;
  • необходимость электроснабжения;

Так, для городской квартиры лучшим вариантом будут роторное устройство. Для его установки потребуется в каждой комнате просверлить алмазной коронкой отверстие диаметром от 150 до 220 мм и подвести к нему электричество.

Для большого склада подойдет крышный рекуператор. Их придется предусмотреть несколько на каждый зал.

Для частного дома с централизованной системой воздухообмена неплохим вариантом будет пластинчатый теплообменник с подогревом на случай сильных морозов.

Как сделать своими руками рекуператор воздуха для дома

По каким параметрам следует выбирать рекуператор

Рекуператор: что это такое?

Строительство воздушного рекуператора

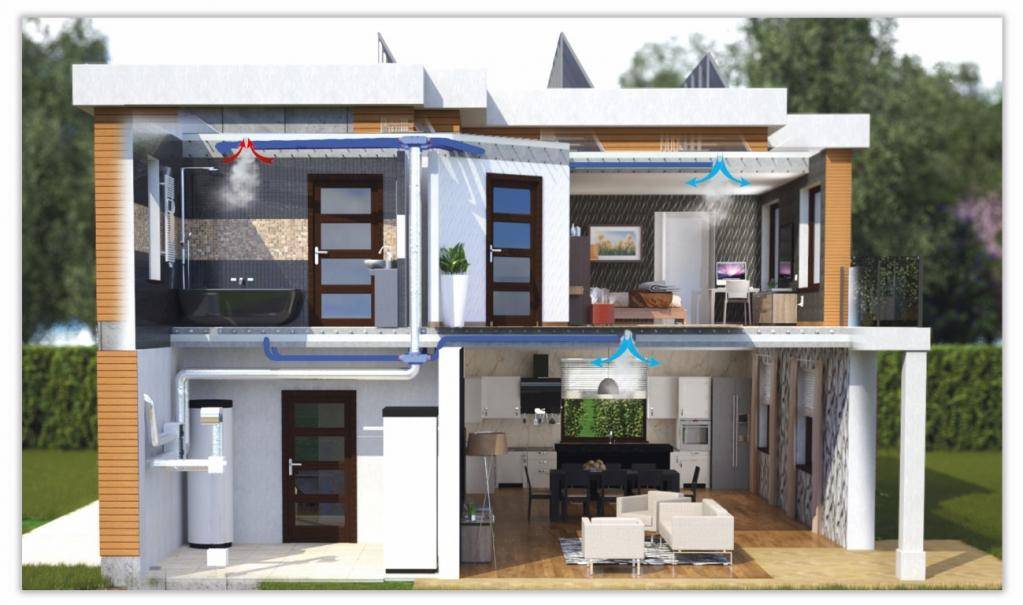

Приточно-вытяжная вентиляция с рекуператором воздуха состоит из нескольких частей:

  • устройство для всасывания воздуха с улицы;
  • устройство для удаления воздуха из помещения наружу;
  • вентиляция с рекуператором;
  • соединительные воздуховоды;
  • регулирующие вентиляционные отверстия, которые контролируют направление и количество перемещаемого воздуха.

Основное отличие этой системы от обычной вентиляции – наличие рекуператора тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с теплым воздухом из помещения. Потоки не смешиваются, но холодный поток нагревается и поступает в дом уже теплым. Этот способ отопления дает возможность достичь оптимальной температуры в помещении без увеличения расходов на отопление.

Устройство устранит запотевание окон и повышенную влажность в помещении.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Тп – Тн) / (Тв — Тн)

В которой:

  • Тп – температура поступающего воздуха внутрь помещения;
  • Тн – температура наружного воздуха;
  • Тв – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше. В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Тв – Тн)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Виды рекуператоров для принудительной вентиляции

Рекуператоры различаются по конструкции, техническим характеристикам и материалам, используемым при изготовлении, что в конечном счёте определяет сферу использования той или иной модели и способ её монтажа. Монтаж подобных систем может быть выполнен внутри стены, снаружи или внутри квартиры (загородного дома).

Пластинчатые рекуператоры

Данный вид устройств отличается высокой эффективностью и доступной стоимостью. Основой рекуператоров данного вида является пластинчатый теплообменник, изготовленный из меди, алюминия или оцинкованной стали. Пластины закреплены жёстко, тёплый и холодный воздух не смешивается, процесс передачи тепла идёт одновременно в обоих направлениях.

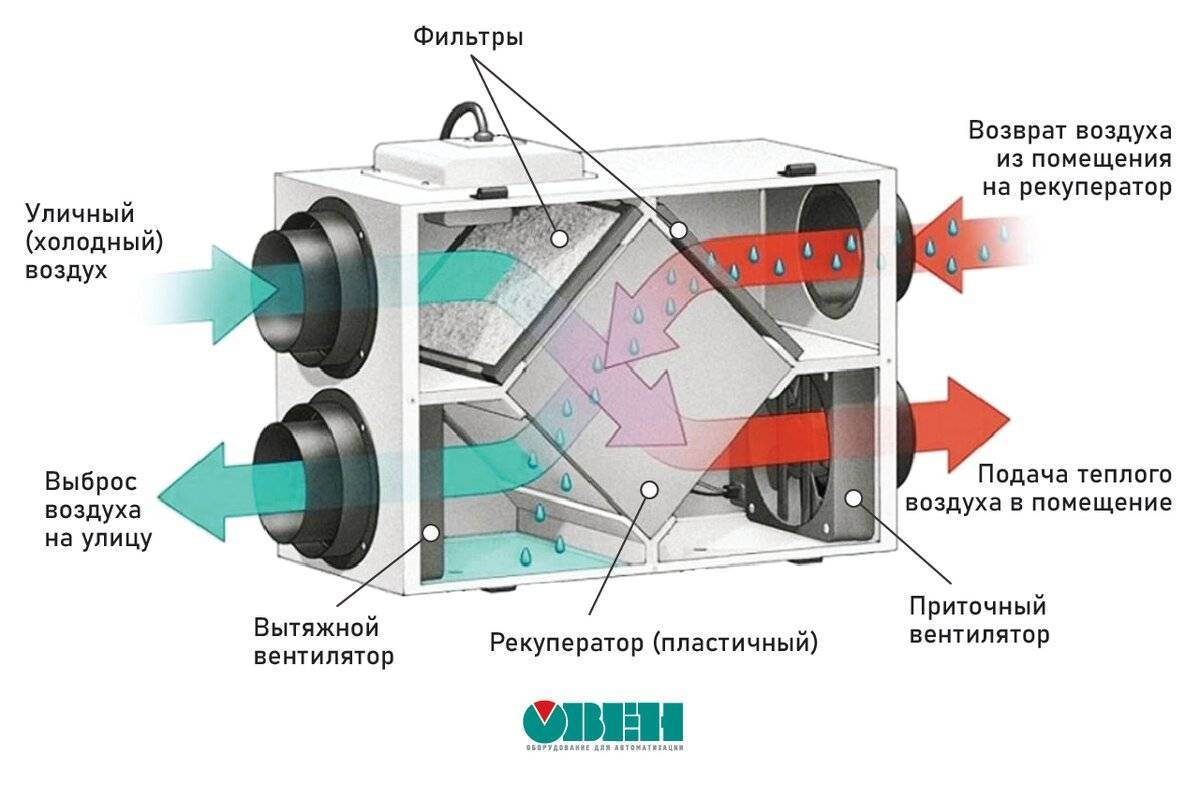

Внешний вид и направление воздушных потоков в пластинчатом рекуператоре Из недостатков данного вида устройств следует отметить образование конденсата на пластинах теплообменника при использовании в зимний период, что требует устройства его отвода или наличия системы размораживания.

Роторные модели

Основой конструкции подобных моделей является вращающийся вокруг своей оси теплообменник, изготовленный в виде ротора (роторов), оснащённого лепестками. Это открытая система, недостатком которой является возможность проникновения запахов из внешней среды во внутреннее пространство помещений. Достоинствами роторных рекуператоров являются такие показатели, как:

  • низкая вероятность образования конденсата на поверхности теплообменника;
  • высокая эффективность работы;
  • простота обслуживания и использования.

К СВЕДЕНИЮ!

Производительность роторных моделей осуществляется посредством изменения скорости вращения теплообменника.

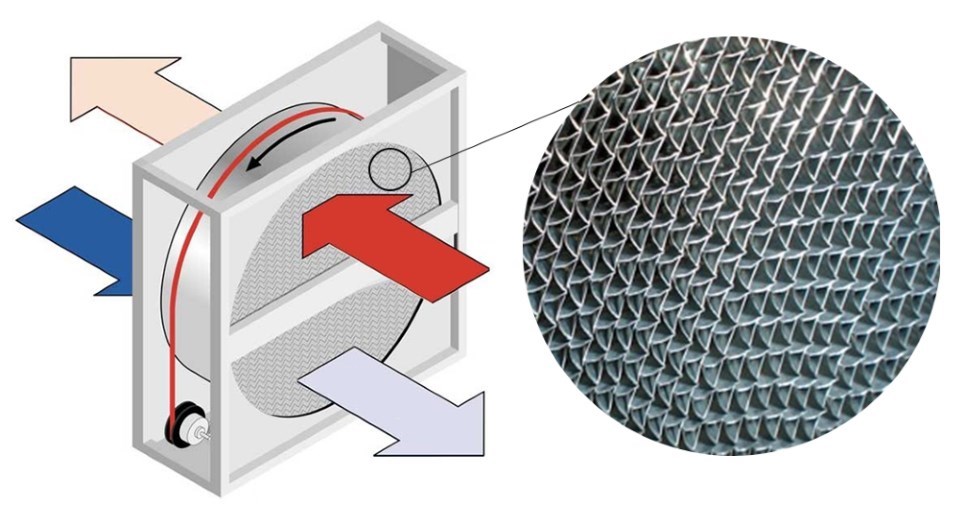

Схема и внешний вид роторного рекуператора

Модели с промежуточным теплоносителем

Конструкции данного вида рекуператоров предусматривают наличие двух теплообменников, по которым циркулирует вода или гликолевый раствор. Один из теплообменников располагается в вытяжном канале системы вентиляции, а второй – в приточном. Соответственно, тёплый воздух передает своё тепло теплоносителю в теплообменнике вытяжного канала, а на теплообменнике в приточном канале теплоноситель отдаёт его воздуху, поступающему извне.

К СВЕДЕНИЮ!

Температурный режим регулируется путём изменения скорости циркуляции теплоносителя.

Достоинством данного вида устройств является отсутствие контакта между воздушными потоками, исключающими возможность передачи загрязнений от одного к другому. Недостатками являются: низкая эффективность и необходимость в достаточно частом техническом обслуживании.

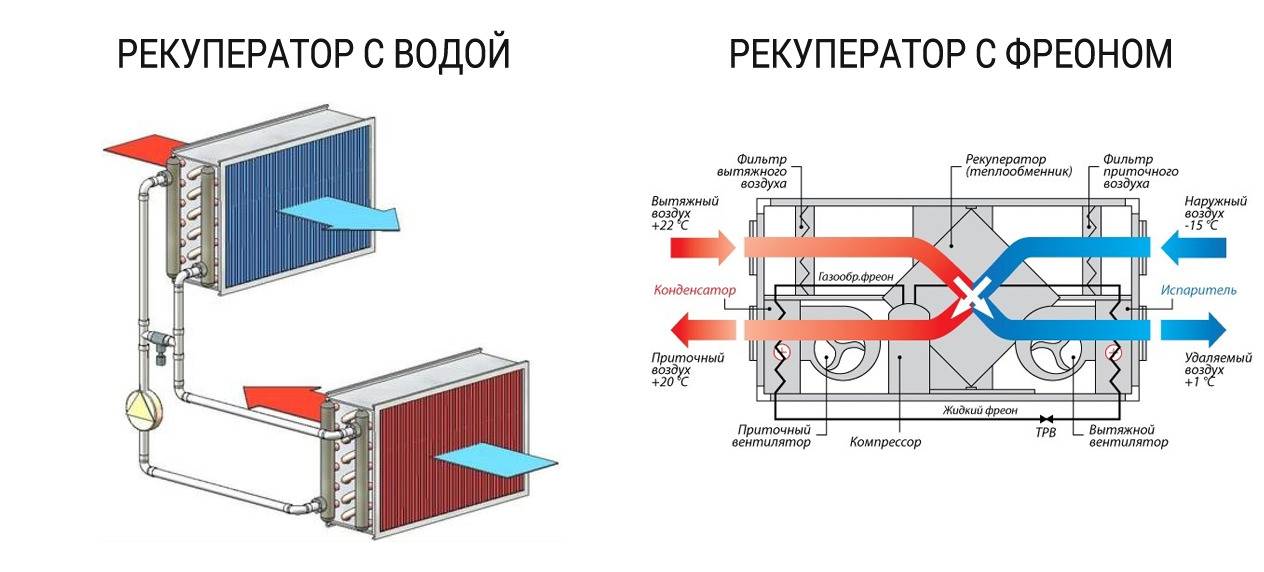

Схема устройства рекуператора с промежуточным теплоносителем

Прочие виды рекуператоров

Кроме выше рассмотренных видов устройств данного типа, являющихся наиболее распространёнными, существует ещё несколько:

  • крышные – предназначены для внешней установки, используются в системах вентиляции на объектах промышленного назначения;
  • камерные – основой конструкции является рабочая камера, разделённая заслонкой, посредством которой изменяется направление движения воздушных потоков;
  • тепловые трубки – представляют собой закрытую систему трубок, заполненных фреоном и служащих теплообменником.

Схема работы камерного рекуператора Данные виды устройств обладают такими отличительными особенностями:

  • для крышных моделей – высокая эффективность и стоимость;
  • для камерных моделей – высокая эффективность и возможность попадания запахов и взвешенных частиц из одного вида воздушных потоков в другой;
  • для тепловых трубок – низкая эффективность и невозможность проникновения загрязнений из одного воздушного потока в другой.

Схема работы моделей, работающих по принципу тепловых трубок

Что такое рекуператор воздуха?

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

  1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
  2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
  3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
  4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
  5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

  • улучшение функционирования приточно-вытяжных вентиляций в помещениях;
  • обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
  • нормализация температуры потока воздуха, попадающего извне;
  • создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.

Расчет мощности теплообменника рекуператора

Чтобы оборудовать рекуператор в частном доме, лучше обратиться в климатическую компанию. В этом случае специалисты проведут все необходимые расчеты, подберут оптимальное оборудование, грамотно установят и настроят агрегат перед эксплуатацией.

Если вы решили выбрать прибор самостоятельно, важно правильно рассчитать мощность рекуператора воздуха для дома. Для этого пользуемся формулой P = 0,335 х Q х (t1 – t2), где

  • P — искомая мощность теплообменника(Вт);
  • Q — объем воздуха, необходимый помещениям в час (куб.м). Показатель зависит от количества людей и объема помещений;
  • (t1 – t2) — разница температур на улице и в доме.

Лучшие производители

Среди лидеров производства и реализации рекуператоров можно выделить следующие бренды:

  1. Tion;
  2. Marley;
  3. Prana — подходит для реализации в бытовых и промышленных условиях;
  4. VENTS;
  5. Blauberg;
  6. Maico;
  7. Freshbox.

Ошибки при выборе

Если помещение состоит из нескольких комнат, то следует учитывать наличие щелей под межкомнатными дверями, в противном случае, свежие воздушные потоки не будут перетекать по всему объёму.


При поиске рекуператора с функцией очистки от вирусов и аллергенов необходимо акцентировать данные функции при выборе, так как не все рекуператоры наделены подобными возможностями.

Немного о принципе рекуперации тепла

Последовательность работы теплообменника-рекуператора

Для горения топлива необходим чистый воздух: его недостаток, и – особенно в холодную пору года – низкие исходные температуры существенно увеличивают значения расхода топлива, которые требуются для устойчивого его горения. Если устроить так, чтобы потоки входящего воздуха и отводимых дымовых газов разделяла стенка из материала с хорошей теплопроводностью, то значительная часть уходящего тепла отдаст свою тепловую энергию подводимому воздуху. Описанный процесс – это рекуперация воздуха, соответственно устройство, реализующее его, называют рекуператором.

Рекуперация тепла осуществляется в следующей последовательности. Холодный чистый воздух (с понижением наружной температуры рекуперация происходит более интенсивно) засасывается через вентиляционные отверстия в системе обогрева частного дома и поступает в теплообменный аппарат, корпус которого может быть изготовлен из любого материала, имеющего хорошую теплопроводность. В противоположном направлении (встречном или перекрёстном), по смежному воздуховоду движутся отводимые дымососом котла или печи дымовые газы. В процессе перемещения, в соответствии с правилами теплообмена, происходит отъём до 80% тепловой энергии холодным воздухом от тёплого, после чего тот направляется к отопительному оборудованию частного дома. Отдавшие своё тепло дымовые газы выбрасываются наружу.

Лучшие модели бытовых рекуператоров

В следующей таблице приведены лучшие модели рекуператоров из представленных выше наиболее популярных производителей подобного оборудования. Стоимость устройств приведена, по состоянию на 2019 год.

МодельТехнические характеристикиЦена, руб.
«Electrolux EPVS-200»
  • тип – пластинчатый;
  • производительность – 205 м3/час;
  • коэффициент эффективности – 85%;
  • размещение – подвесное;
  • вес – 17 кг;
  • габаритные размеры — 750×505×245 (Ш×В×Г) мм.
25 000
МодельТехнические характеристикиЦена, руб.
«Mitsubishi Electric VL-100EU5-E»
  • тип – пластинчатый;
  • производительность – 105 м3/час;
  • коэффициент эффективности – 70%;
  • размещение – настенное;
  • вес – 6,5 кг;
  • габаритные размеры -620×168×265 мм.
33 000
МодельТехнические характеристикиЦена, руб.
«Royal Clima RCS 350»
  • тип – пластинчатый;
  • производительность – 330 м3/час;
  • коэффициент эффективности – 90%;
  • размещение – подвесное;
  • вес – 25 кг;
  • габаритные размеры -580×264×808 мм.
34 500
МодельТехнические характеристикиЦена, руб.
«Blauberg VENTO Expert A50-1 Pro»
  • тип – пластинчатый;
  • производительность – 50 м3/час;
  • размещение – внутристенное;
  • вес – 3 кг;
  • габаритные размеры — 300×280×240 мм.
20 000
МодельТехнические характеристикиЦена, руб.
«Vent Machine PVU-350 EC Zentec»
  • производительность – 350 м3/час;
  • размещение – настенное/напольное;
  • вес – 59 кг;
  • габаритные размеры — 330×1455×465 мм.
150 000

Что такое рекуператор и как он работает?

Устройство представляет собой особый вид теплообменника, конструкция которого позволяет обеспечить эффективную вентиляцию помещения. Помимо циркуляции воздуха, рекуператор позволяет повторно использовать до 2/3 тепловой энергии, уходящей из помещения через вентиляцию.

Устройство и принцип работы

Существует несколько модификаций рекуператоров:

  • роторные;
  • пластинчатые;
  • водяные;
  • стационарные.

Рассмотрим подробнее наиболее распространенные модификации.

Роторный рекуператор воздуха

Прибор представляет собой пластинчатый ротор, установленный в алюминиевом корпусе. Выходящие потоки отдают тепло пластинам ротора, остывают и удаляются в атмосферу. Входящие потоки, нагреваются и поступают в помещение. Вращение ротора обеспечивается приводным электромотором.

Пластинчатый рекуператор воздуха

Благодаря эффективности, простоте конструкции и доступной стоимости агрегаты получили широкое распространение в промышленном и гражданском строительстве. Изделие представляет собой прямоугольный теплообменник с алюминиевыми или медными пластинами. Проходя сквозь него, входящие и выходящие потоки не перемешиваются, а только обмениваются теплом.

К достоинствам устройства можно отнести надежность, простоту конструкции высокий КПД. Главным недостатком является то, что при значительном снижении температуры конденсат в вытяжных каналах замерзает и прибор утрачивает работоспособность.

Водяные и стационарные рекуператоры в квартирах и частных домах практически не используются.

Плюсы и минусы рекуператора

Как и любая бытовая техника рекуператоры воздуха имеют свои достоинства и недостатки. К преимуществам можно отнести:

  • возможность полного исключения естественного проветривания. При использовании рекуперационных систем очищенный и подогретый воздух может поступать в помещение при закрытых окнах. В зависимости от модели, площадь проветривания может составлять до 300 м2;
  • закрытую систему фильтрации, позволяющую не только очищать воздух, но и предохранять элементы конструкции от загрязнения;
  • значительную экономию энергоносителей. Использование рекуператора позволяет снизить расходы на отопление здания на 30% и более. В некоторых случаях, устройство позволяет обойтись без отопительных радиаторов;
  • постоянную циркуляцию очищенного воздуха. Интенсивный воздухообмен позволяет избежать избыточной влажности и неприятных запахов. Многоступенчатая система фильтрации исключает наличие в воздухе мелкодисперсных частиц, аллергенов и токсичных соединений.

Из недостатков, особого внимания заслуживают:

  • необходимость регулярной очистки входного и выходного канала;
  • при аварийном отключении электричества, запустить систему можно только в ручном режиме. Другими словами, после возобновления электропитания, система рекуперации автоматически не включится;
  • высокая стоимость оборудования. Независимо от типа устройства, установка рекуператора обойдется недешево. Несмотря на это, существенная экономия на энергоносителях полностью оправдывает использование таких систем;
  • шумность. Если конструкция предусматривает наличие вентилятора, в процессе работы может возникать характерный звук. Некоторые модели пластинчатых рекуператоров лишены этого недостатка, поскольку работают на естественной тяге.

Как видно из изложенного выше, главным недостатком прибора является его высокая стоимость.

Рекуператор: что это такое?

Виды вентиляционных систем

Как сделать вытяжку в частном доме правильно можно понять, обладая информацией о системах вентиляций, способе их монтажа, а также имея навыки и знания основ строительства и электромонтажа.

По принципу действия вентиляция в помещении делится на естественную и принудительную. По конструкции вытяжка в доме бывает канальной и бесканальной, различие которых обусловливается использованием в системе специальных вентиляционных каналов (коробов, труб).

Естественная вентиляция

Данная система работает за счёт естественной тяги воздуха, происходящей между приточными и вытяжными каналами. Свежий воздушный поток попадает в дом:

  • через негерметизированные строительные конструкции
  • оконные форточки
  • приоткрытые дверные проёмы

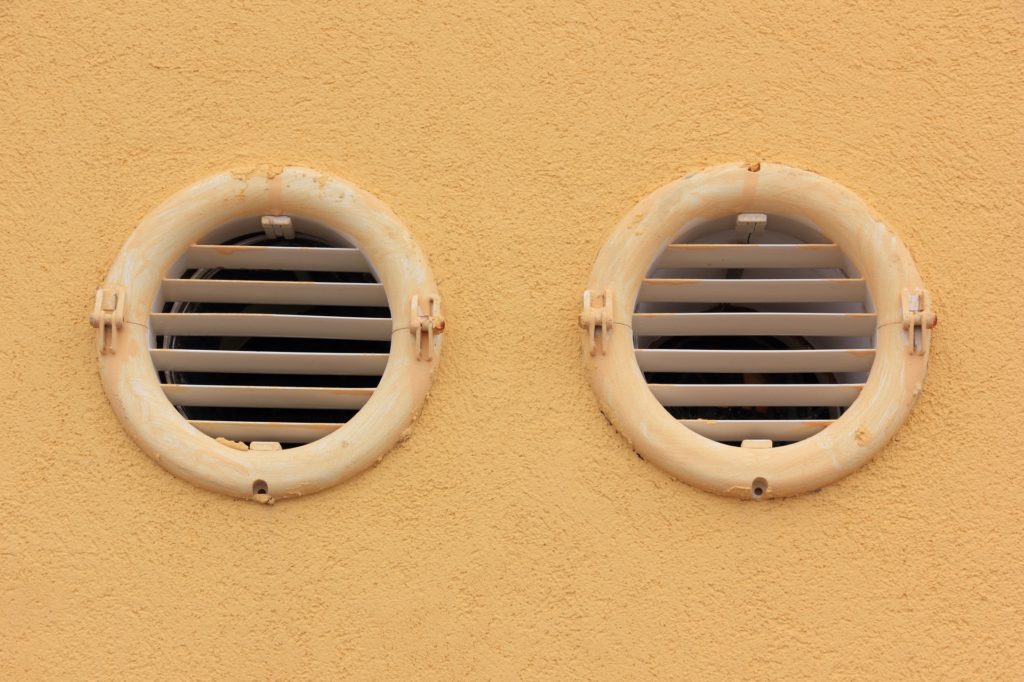

  • специальные приточные стенные клапаны

Отток отработанного воздуха происходит через систему вытяжных каналов.

Вентканалы заканчиваются за территорией строения:

  • на крыше
  • чердаке
  • через стены

Поступление новых воздушных масс идёт через жилые комнаты, где воздух наиболее чистый в доме; отток же происходит через хозяйственные и технические помещения: кухню, ванную, туалет, котельную, подвал, где концентрация влаги и загрязнений максимальна.

При небольшой разнице температур окружающей среды и внутренних помещений частного дома (не менее 12 градусов), вытяжка ухудшается и действие естественной вентиляционной системы сильно снижается.

Способы улучшения естественной вентиляции

Чтобы повысить эффективность воздухообмена без применения дополнительных механических приборов необходимо усилить инфильтрацию или проветривание жилого помещения.

Инфильтрация воздуха – минимальное проникновение воздушного потока через щели створок окон, оконных блоков и проёмов, дверей и дверных проёмов, через стены. Для улучшения инфильтрации необходимо:

  1. Применять в строительстве материалы с дышащими свойствами (дерево, саман, пористые блоки, керамика).
  2. Окна здания можно применять пластиковые, но с наличием клапанов инфильтрации.
  3. Вмонтировать в стены приточные клапаны для поступления свежего воздуха (возле окна или ближе к отопительным радиаторам).
Виды проветриванияВремя обновления воздухаДействие
Приоткрытые форточкиболее 1 часа
  • большая потеря тепла
  • образование конденсата
  • продолжительное время проветривания
Кратковременное проветривание распахнутым окном7 – 8 минут
  • не позволяет образовываться конденсату
  • не создаёт резкого падения температуры в доме
  • достаточно быстро
Открытые настежь окна и двери3 минуты
  • очень быстрая смена воздуха
  • образование сквозняков
  • требует отсутствия людей в помещении

Принудительная вентиляция

Воздухообмен между внутренними помещениями и улицей, в отличие от естественной вентиляции, обеспечивается механическими аппаратами: вентиляторами или моноблоками (2 вентилятора в единой системе). Принудительная циркуляция воздуха регулируется производительностью вентиляторов.

Вентилятор снижает плотность воздуха в доме, втягивая часть его в вентканал, на входе которого устанавливается. Как результат, происходит естественный приток свежего воздуха из жилых комнат.

Возможные причины неэффективной работы принудительной системы вентиляции:

  • несоответствие мощности вентилятора площади помещения;
  • отсутствие подачи электроэнергии.

Существует несколько принципов действия принудительной вентиляции в частном доме:

  1. Вытяжная
  • поток воздуха вытягивается вентилятором
  • приток воздуха происходит естественным путём
  • используется 1 вентилятор
  1. Приточная
  • загрязнённый воздух вытягивается естественным способом
  • свежий воздушный поток с улицы нагнетается вентилятором
  • используется 1 вентилятор
  1. Смешанная (приточно-вытяжная)
  • оба потока воздуха двигаются при помощи вентиляторов
  • используется 2 вентилятора
  • имеет в наличие рекуператор для передачи тепла от вытягиваемого воздуха к входящему воздушному потоку
  • создает рециркуляцию (смешивание) приточного воздуха и части вытяжного, уже отработанного воздуха

Приточно-вытяжная принудительная вентиляция полностью контролирует как поступление, так и вытягивание воздуха. Наличие фильтров очищает воздушные потоки, а рекуперация позволяет жильцам частного дома экономить на отоплении.

Минусы рекуператора

Несмотря на большое количество достоинств данного прибора, у него есть несколько недостатков. Ведь нельзя найти механический агрегат, который не обладал бы недостатками или погрешностями. Поэтому из минусов рекуператора можно указать нижеследующие нюансы:

  • У прибора нет функции обмена водой, есть лишь возможность исключительно тепловой передачи.

  • Данное оборудование характерно к образованию на нём льда в прохладный сезон. Но эту проблему можно избежать, стоит лишь выключить его или дополнить специальным клапаном и тем самым предотвратить обмерзание агрегата.

  • Конструкция рекуператора отличается пересеченными между собой трубами.

  • Шум во время функционирования, а также он не подходит для больших комнат.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
