Как подключить и настроить реле давления воды в системе водоснабжения

Порядок действий

Отворачиваем вентиль. Посмотрите на манометр, и увидите, что стрелка давления сразу начнет стремиться к падению. Насос при этом еще не заработал, ведь происходит выдавливание воды через мембрану. Давление будет продолжать уменьшаться, и на  каком-нибудь значении давления произойдет активация насоса.

Потом вентиль нужно будет закрыть, насос после этого еще продолжит работу, напор продолжит повышаться, и на какой-нибудь отметке реле давления насоса произойдет отключение.

Теперь можно приступать к внесению изменений в настройки реле. К примеру, нам необходимо уменьшить уровень напора с 2,8 до 2,2 бар. Нам известно, что один полный поворот ключа будет равняться уменьшению давления на 0,1 бара. Из этого можно заключить, что, если нам необходимо уменьшить давление с 2,8 до 2,2 бар, придется произвести ослабление гайки на большой пружине на 6 оборотов. При этом нужно будет крутить гайку против часовой стрелки. После ослабления пружины можно опять подключить насос к электрической сети.

А начнет происходить трактовка реле, то есть оно будет включаться и через некоторое время опять выключаться. Неопытный механик решит, что проблема связана с реле и будет накручивать гайку на одной из пружин. Однако делать этого не нужно, так как проблема заключается совсем в другом. Все дело именно в том, что давление в расширительном баке понижено не было. А ведь напор в баке должен быть меньше напора, при котором происходит активация реле, на 10%.

Итак, напор в расширительно баке должен быть понижен на 1,08 бар. Эта величина определяется путем высчитывания десяти процентов из давления включения – у нас – 1,2 бар. Напор в баке в этом конкретном случае должен соответствовать 1,08 бар. Такой напор должен быть, а на каком уровне он находится в данный момент? Чтобы это определить производим отключение насоса от электросети, отворачиваем вентиль.

После этого начинаем производить замер давления. Берем простой манометр для автомобиля, отворачиваем заглушку, закрывающую золотник, подводим манометр и видим, что манометр выдает 2 бара. А ведь давление должно соответствовать 1,8 бар. Из-за этого и происходила трактовка насоса. У насоса никак не получалось создать необходимый уровень давления, он делал попытки работать без бака, потому что воздушный поток никак не мог пробиться сквозь мембрану.

Замер давления в расширительном баке

Приступаем к исправлению этой ситуации. Нам необходимо будет установить чрезмерный напор. Манометр показывает 1,1. Теперь активируем насос, отворачиваем вентиль, после чего насос продолжит работать в обычном режиме. После открытия вентиля насос станет начинать работать при напоре 1,2 бара, после его закрытия – при 2,2 бара.

У нас все получилось! Теперь мы можем опровергнуть мнения некоторых механиков, которые считают, что мощностью насосного оборудования (обычный насос или полноценная станция) управляет реле давления. А на самом деле функция реле заключается только во включении насоса и его отключении. Если бы вы захотели прибавить давление, при котором происходит деактивация, надеясь при этом, что производительность насоса увеличиться, то вы сделали бы ошибку. Дело в том, что мотор насоса все время работает на предельной мощности, как автомобиль, газовая педаль которого утоплена в пол.

Так и во время забора воды напор увеличить не получится, произойдет только повышение давления отключения. Тем самым будет создана очень большая нагрузка, которой будет подвержена практически вся система. Это значительно увеличит вероятность появления протечек. Возможны и более серьезные аварии. Это приобретает еще большую актуальность, если используются дешевые фитинги и трубы, выполненные сомнительными производителями.

Устройство расширительного бака и реле давления

Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.

Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.

Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.

Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.

Гидрофор состоит всего из трех частей:

• корпус;
• ниппель;
• резиновая диафрагма.

Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.

Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.

Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.

В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.

Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.

Регулировочные работы

Чтобы в последующем функционирование наносного оборудования не вызывало проблем, после подключения реле нужно отрегулировать работу системы. Особенно это актуально в той ситуации, если вы хотите изменить заводские настройки прибора.

Для начала установите манометр – подключите его в штуцер, к которому присоединили реле. Включите насосную станцию, чтобы накопительный бак начал заполняться водой. Когда манометр продемонстрирует максимальный показатель давления, которое было зарегистрировано ранее, вручную выключите насосную станцию. Если реле заработало раньше времени, на два оборота поверните регулятор большой пружины по часовой стрелке. После этого несколько раз поверните регулятор против стрелки, пока реле давления не сработает на отключение – так вы обозначите верхний порог срабатывания.

Далее откройте любой кран и дождитесь, пока манометр не покажет нижний порог срабатывания. Если реле давления сработало еще в процессе спуска воды, один раз против часовой стрелки поверните регулятор маленькой пружины. Если же реле не сработало, поворачивайте регулятор по часовой стрелке до того момента, пока не услышите характерный щелчок срабатывания.

Реле для глубоководного насоса

После этих двух процедур снова включите насос и проверьте правильность установленного верхнего порога. Если он или занижен, или завышен, произведите окончательную регулировку: вручную выключите установку и вновь прокрутите регулятор, но уже только на пол-оборота. Затем откройте кран и спускайте воду, пока не сработает нижний порог – насосная установка должна включиться.

И в завершение сверьтесь с необходимыми значениями верхнего и нижнего порогов и, если отклонения остались, повторите настройку.

Грамотное подключение реле давления – залог бесперебойной работы насосной станции, поэтому его установка должна производиться максимально квалифицированно. Только соблюдая все вышеупомянутые технические тонкости и требования, можно рассчитывать на обеспечение функциональности столь многозадачного реле и, как следствие, – даже всей водопроводной системы. Так что подходите к вопросу максимально ответственно.

Близкие родственники

Датчики давления в водоснабжении могут применяться не только для измерения собственно гидростатического давления, но и для учета расхода воды. Каким образом?

• Между фланцев на вводе водоснабжения (холодного или горячего) устанавливается дроссельная шайба с отверстием известного диаметра;
• Датчики ставятся перед шайбой и после нее;
• Разница показаний датчиков до и после шайбы позволяет оценить скорость потока и, соответственно, мгновенный расход воды.

На фото — прибор учета с датчиками давления на подаче и обратке ГВС

В ряде случаев давление бывает нужно понизить до предусмотренных действующей нормативной документацией (СП 30.13330.2016) значений — не более 4,5 атмосфер.

Это необходимо:

1. Если малоэтажная постройка возводится рядом с высотными зданиями и запитана от общего с ними магистрального водопровода. Например, для того, чтобы обеспечить минимально приемлемые 3 метра напора на 25-м этаже, давление на вводе должно быть равным как минимум 7,8 кгс/см2;

Коттедж в районе с высотной застройкой

2. На местности со значительными перепадами рельефа;
3. На нижних этажах пресловутых высотных зданий.

За понижение напора отвечает редуктор. Наибольшее распространение получили недорогие (от 1000 рублей) и достаточно отказоустойчивые поршневые редукторы. Как работает это устройство?

Элементы и схема работы поршневого редуктора

При росте давления воды приходит в движение поршень, связанный с перекрывающим седло клапаном. Поршень имеет большую по сравнению с клапаном площадь; соответственно, вода давит на него сильнее. При расходе воды и сопутствующем падении напора после клапана возвратная пружина приводит шток в первоначальное положение.

За регулировку напора на выходе редуктора отвечает винт, скрывающийся под крышкой на одном из его торцов. Вкручивание винта увеличивает давление после редуктора, выкручивание — уменьшает.

Регулировочный винт редуктора

Настройка реле

Чтобы настроить реле необходимо выполнить следующую последовательность действий:

1. Сливаем воду из системы, открыв нижний кран. Открываем крышку на реле давления.
2. Запускаем насосное оборудование для закачки воды.
3. Когда насос отключится, нужно засечь и записать показания манометра. Это будет максимальный показатель.
4. Теперь откройте кран, наиболее удалённый от насосного оборудования или самый верхний в системе. После того, как некоторое количество воды вытечет, насосный агрегат снова запустится. Вам нужно зафиксировать и записать показания манометра в этот момент. Так вы узнаете нижнее давление. Теперь вы можете узнать разницу давлений, на которую настроен ваш датчик. Для этого от большего показателя отнимаем нижний.
5. Если напор воды из верхнего или самого удалённого крана вас не устраивает, то необходимо отрегулировать нижнее давление, увеличив его. Для этого оборудование отключается от сети и подтягивается гайка на большой пружине. Для уменьшения давления делаем обратное действие.
6. Если настройка разности давлений, которую вы нашли, не укладывается в норму, равную 1,4 бар, то её нужно настроить заново. Для увеличения разности давлений туже затягиваем гайку на малой пружине, а для уменьшения разности, наоборот, ослабляем силу сжатия малой пружины.
7. После настройки реле необходимо проверить эффективность работы системы описанным выше способом. Если вас что-то не устраивает, регулировку повторяют до тех пор, пока работа системы водоснабжения не будет комфортной для пользователя.

Видео инструкция по установке и настройке реле давления:

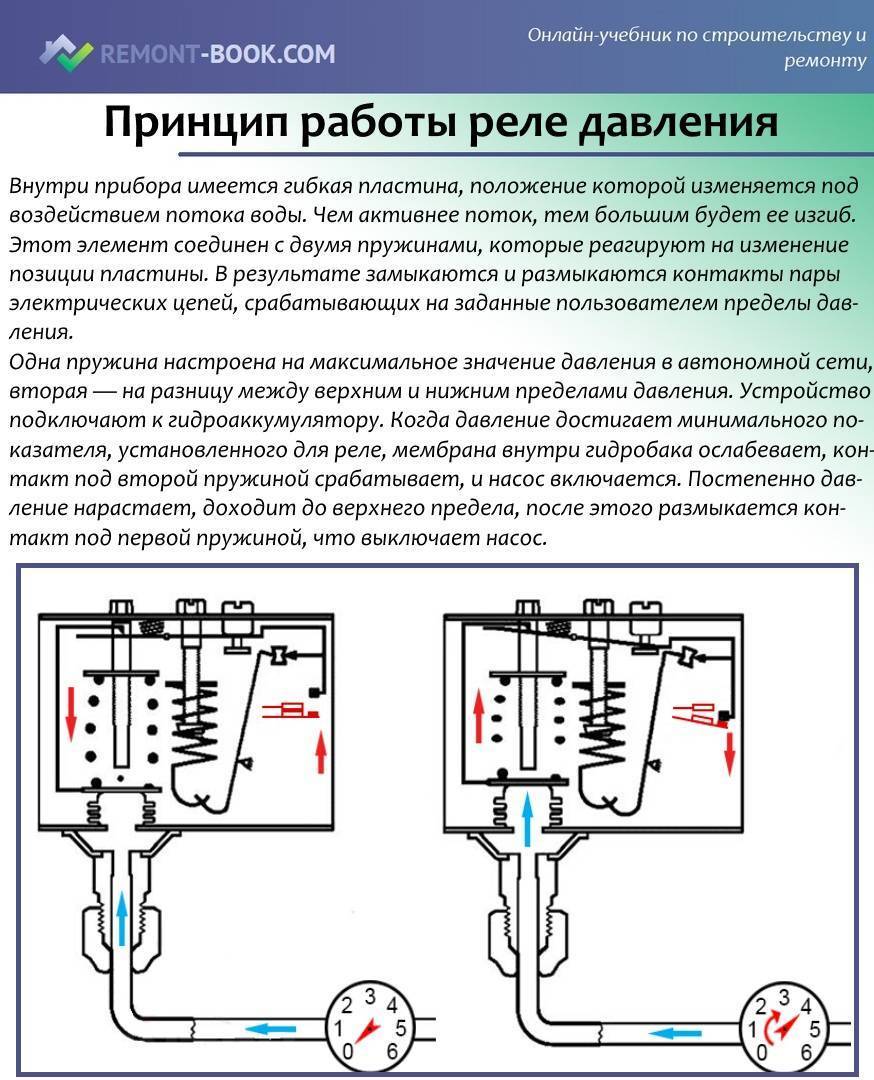

Назначение реле давления и принцип работы

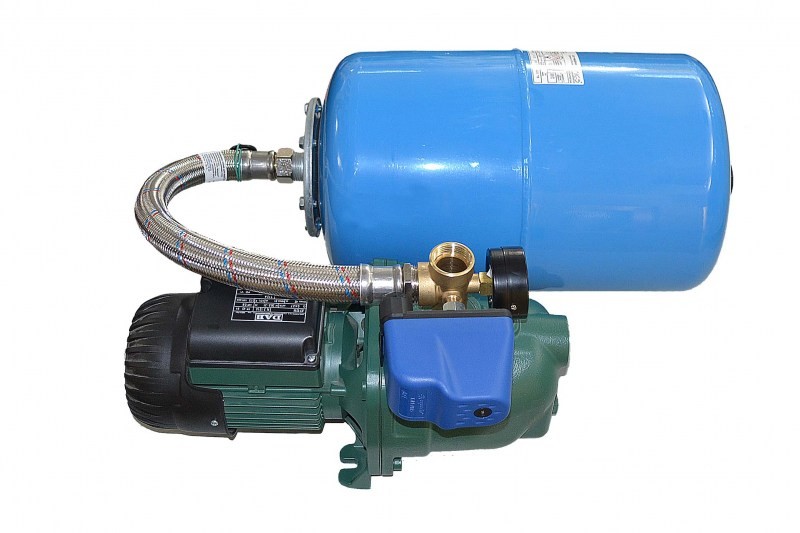

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Рейтинг лучших бюджетных реле

Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.

В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью. Стоимость набора составит 20-40$

Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей

Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.

Italtecnica PM/5-G

Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.

Цена – 700 руб.

Italtecnica PM/5-G

Достоинства:

• приемлемая цена;
• ручная регулировка;
• сборка.

Недостатки:

не обнаружены.

Aquario PS-5/2

Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.

Стоимость – 650 руб.

Aquario PS-5/2

Достоинства:

• приемлемая стоимость;
• дизайн;
• присутствует возможность ручных настроек;
• качество сборки;
• класс защиты.

Недостатки:

встречаются подделки.

Джилекс РДМ-5

Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.

Цена – 600 руб.

Джилекс РДМ-5

Достоинства:

• приемлемая стоимость;
• быстрый монтаж;
• класс защиты.

Недостатки:

• часто попадается брак;
• заявленный класс защиты не спасет корпус от скорой коррозии;
• контакты быстро выгорают.

WWQ RD-2

Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.

Цена за комплект – 550 руб.

WWQ RD-2

Достоинства:

• приемлемая стоимость;
• показатель надежности;
• простота монтажа;
• защита корпуса от влаги и пыли.

Недостатки:

габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.

Unipamp LP-3

Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.

Цена – 500 руб.

Unipamp LP-3

Достоинства:

• приемлемая стоимость;
• имеется защита от холостого хода;
• надежность;
• простота конструкции.

Недостатки:

эксплуатационный срок.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

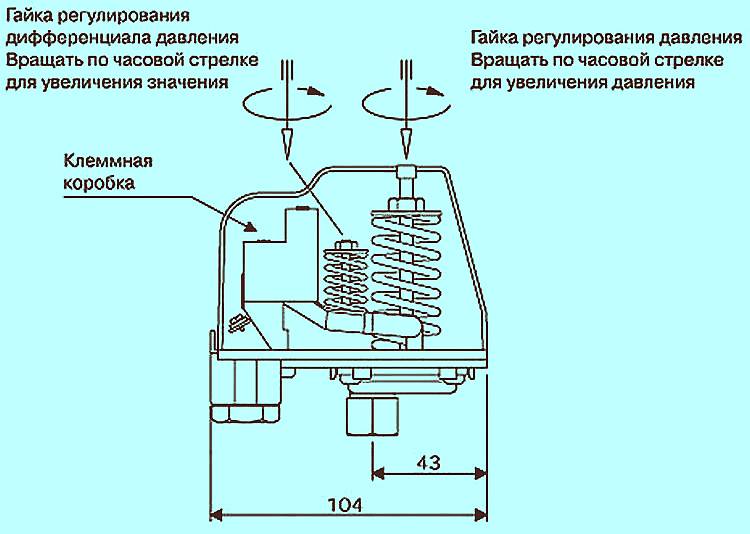

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

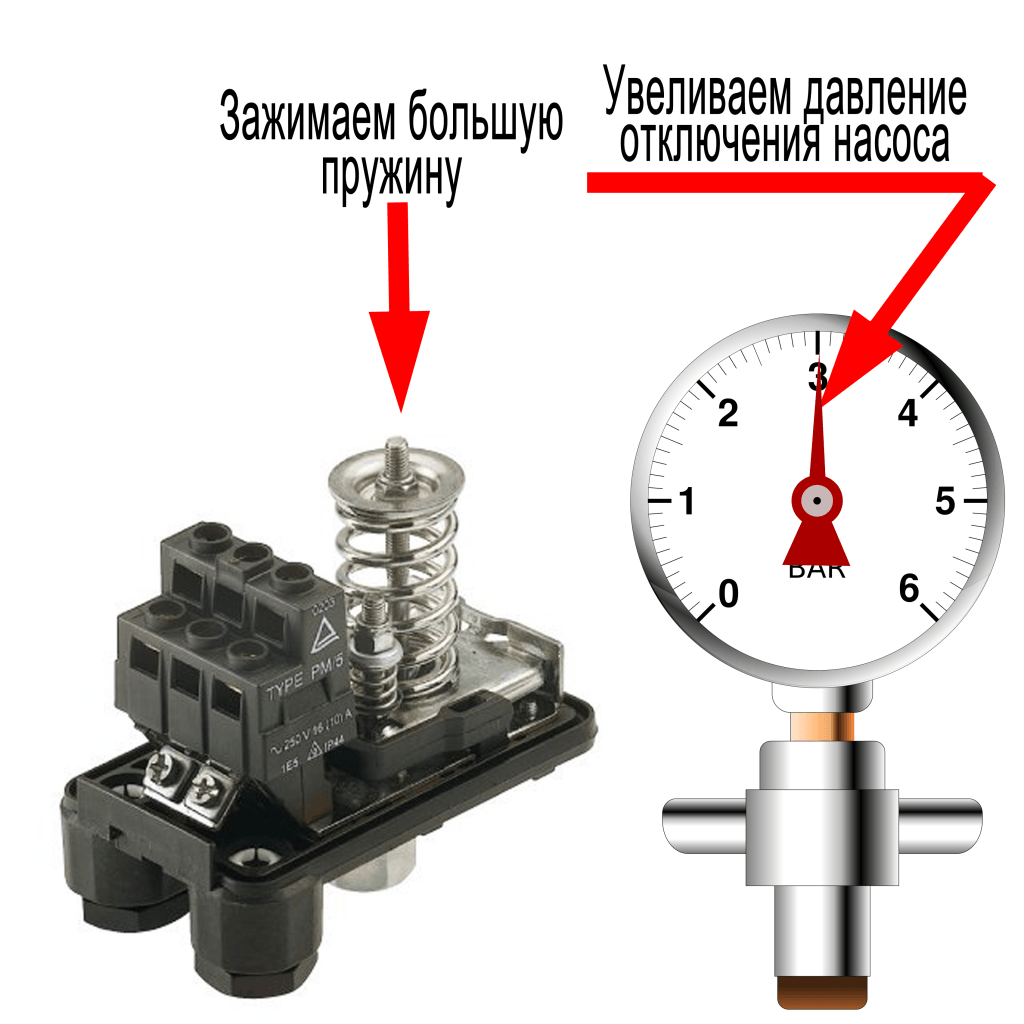

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Назначение прибора

Для эффективного задействования насосного оборудования необходимо поддержание давления внутри системы локального водоснабжения на постоянном уровне. Для этого используются гидроаккумулятор, а также специальное реле давления. Они технически присоединяются к трубопроводу.

Необходимое место для крепления реле — между самим насосом и устанавливаемым гидроаккумулятором, причем ближе к последнему.

Важная роль в водоснабжении отводится емкости состоящей из двух отсеков, которые разделены мембранной перегородкой. Это гидроаккумулятор.

В одном его отсеке под давлением присутствует определенный объем воздуха, который регулирует количество и показатели давления жидкости в другом его отсеке. Если воздуха больше, то и давление выше, но и воды тогда в гидроаккумуляторе будет меньше.

Чтобы поддерживать в системе требуемое для нормальной эксплуатации приборов бытового назначения давление от 1,2 до 2,8 атм., используется специальное реле. При его настройке задаются два предела активизации оборудования — верхний и нижний.

Реле сухого хода

серии RS предназначено для осуществления непрерывного контроля давления воды и полуавтоматического управления электронасосом в частных водопроводных системах, построенных на его основе.

Реле сухого хода мгновенно размыкает свои контакты, отключая электронасос водопроводной системы при снижении давления воды ниже установленного значения, тем самым исключая “сухой ход” насоса, то есть его работу без воды.

Для нормальной работы реле сухого хода водопроводная система должна быть оснащена гидроаккумулятором любого объема.

По типу защиты от поражения электрическим током реле сухого хода относится к приборам класса I.

Технические характеристики:

Максимальное коммутируемое напряжение (при частоте тока 50 Гц), В: 250

Максимальный коммутируемый ток, при активной нагрузке / при реактивной нагрузке, А: 16 / 8

Установленное значение давления размыкания контактов, атм: 0,2

Диапазон регулировки давления размыкания контактов, атм: 0…0,6

Установленное значение давления замыкания контактов, атм: 0,9

Диапазон регулировки давления замыкания контактов, атм: 0,3…1

Степень защиты: IP44 (защита от водных брызг, защита от частиц » 1,0 мм)

Размер присоединительного патрубка: G1/4’’ наружная резьба

Реле сухого хода состоит из следующих основных элементов:

• каркас;
• крышка;
• патрубок;
• гермоввод кабеля;
• контактная группа реле;
• кнопка запуска;
• пружины с регулировочными гайками Р и ΔР;
• пластмассовый винт крепления крышки.

Установка

1. К моменту установки реле сухого хода в водопроводной системе должно быть также установлено реле давления, которое будет обеспечивать автоматическую работу электронасоса системы. Монтаж реле давления и подключение его к насосу необходимо выполнять в соответствии с инструкцией по его эксплуатации.
2. Определиться с местом установки реле сухого хода в водопроводной системе. Лучшее место его установки – на напорной магистрали (на выходе насоса) в непосредственной близости от реле давления.
3. Слить воду из водопроводной системы в месте установки реле.
4. Снять крышку реле сухого хода, вывинтив пластмассовый винт.
5. Присоединить патрубок реле сухого хода к соответствующему фитингу водопровода, применяя сантехнические фторопластовые ленты или лен со специальными пастами и герметиками.
6. Реле сухого хода включается в разрыв цепи питания насоса водопроводной системы. Схема подключения – последовательная.
7. Реле сухого хода может быть подключено последовательно по схеме как до реле давления водопроводной системы, так и после него. Далее описывается подключение реле сухого хода в цепь “до реле давления”.
8. Ввести сетевой кабель и кабель управления реле давления через соответствующие гермовводы. Все монтажные работы по установке и подключению реле сухого хода необходимо выполнять только при отключенном от электросети сетевом кабеле!

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

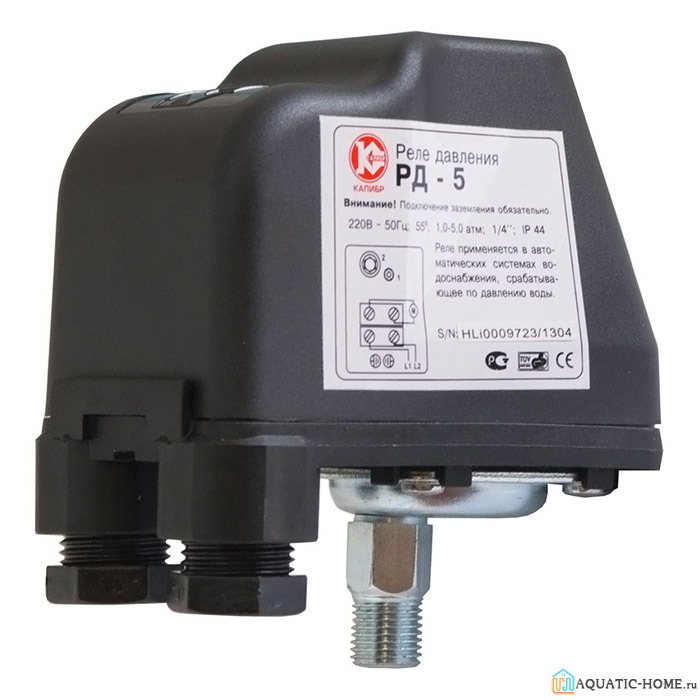

Представлено реле Калибр РД-5

Изображение	Производитель и модель	Цена в рублях
	Belamos PS-02	540
	Калибр РД-5	490
	Danfoss KP1	1 570
	Джилекс РДМ-5	900

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Рабочие параметры реле

Главные параметры датчика, которые необходимо правильно настроить и от которых зависит эффективность работы автономной системы водоснабжения, следующие:

• Нижнее давление. Этот показатель регулирует нижний предел давления в гидробаке, при котором в дальней точке потребления обеспечивается комфортный напор и происходит запуск насосного оборудования.
• Верхнее давление. Этот параметр регулирует верхний передел давления, при котором в полностью наполненный гидробак перестаёт набираться вода. То есть реле отключает насосное оборудование.
• Разница давлений. Это показатель, который указывает на разницу между верхним и нижним давлением, установленным на реле. В норме эта разница должна составлять 1,4 бар.

Подключение реле

Перед непосредственным подключением реле уже должны быть смонтированы такие приборы и элементы насосной станции:

• запорный вентиль;
• два фильтра очистки;
• обратный и пробойный клапаны;
• канализационный слив.

Далее, согласно инструкции со схемой, которая обязательно прилагается к реле, выполняется монтаж устройства. Главные особенности подключения:

Реле давления воды

Сначала на подходящее место на трубопроводе монтируется тройник

Затем к нему подключается штуцер или отводной шланг, переходящий на непосредственно реле давления.
Подключение выполняется на резьбе, поэтому крайне важно качественно загерметизировать резьбовое соединение. Для этого можно использовать ФУМ-ленту.
Учитывайте, что некоторые реле не предполагают вращающегося соединения с трубопроводом – такие приборы оснащаются лишь гайкой, которая жестко закрепляется в корпусе

В данном случае вам нужно будет вращать само реле на тройнике.
Электрическую часть установки необходимо подключать с использованием кабеля, который своим сечением отвечает мощности системы.

Важно! Если в комплекте реле имеется клемма заземления (ее легко определить по наличию символа «земля), обязательно следует установить и заземляющий кабель.

Пошаговая инструкция по регулировке

Обычные прокладки сантехники рассчитаны на 6 бар, максимум и кратковременно способны выдерживать до 10 бар. А рабочее и отопления жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.

Выставлять на реле Рстоп выше 4 бар не стоит. Большинство бытовых моделей этого устройства на рынке имеет максимальное Рстоп 5 бар. Однако делать установку данного параметра по максимуму на «пятерку» не рекомендуется.

Большая пружина – установка давления на пуск насоса. Маленькая пружина – установка разницы давления на выключение насосной станции.

Настройка реле гидроаккумулятора производится следующим образом:

1. Из водопровода сливается вода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом – на 10% меньше планируемого Рстоп.
2. Включается питание на реле, насос начинает работать. С помощью манометра фиксируется давление, когда он выключается (Рстоп).
3. Открывается немного кран в раковине небольшой струйкой. Фиксируется давление, когда насос вновь включается (Рпуск).

Чтобы увеличить значение Рпуск, надо затянуть большую пружину по часовой стрелке. Чтобы увеличить разницу между Рпуск и Рстоп, следует затягивать малую пружину. Уменьшение данных установок осуществляется ослаблением пружин против часовой стрелки.

После выставления нужных Рпуск и Рстоп реле с насосом подключаются к сети. Если согласно манометру все работает как надо, то настройка завершена. Иначе три вышеуказанных шага повторяются вновь.
