Принцип работы и схема токового реле

Условия выбора реле

Рассматриваются условия подбора реле для защиты электродвигателей.

Реле максимального тока выбираются с учётом следующих основных условий:

• номинальные токи реле и двигателя: Iном.р ≥ Iном.дв , Iном.р ≥ Iном.дв.25 (при защите двигателей, работающих в повторно-кратковременном режиме, принимает ток при ПВ = 25 %);
• уставка по току срабатывания: Iуст ≥ (1,3 ÷ 1,5)Iпуск.дв (пусковой ток двигателя при защите АД с КЗ ротором); Iуст ≥ (2,25 ÷ 2,5)Iном.дв (при защите двигателей с фазным ротором); Iуст ≥ (1,25 ÷1,5)I‘ном.дв + Σ Iном.дв (при защите одним реле группы двигателей, где Iном.дв — номинальный ток двигателя наибольшей мощности);
• коммутационная способность контактов реле должна обеспечивать питание катушек контактов и магнитных пускателей, с учётом их пусковых токов при включении.

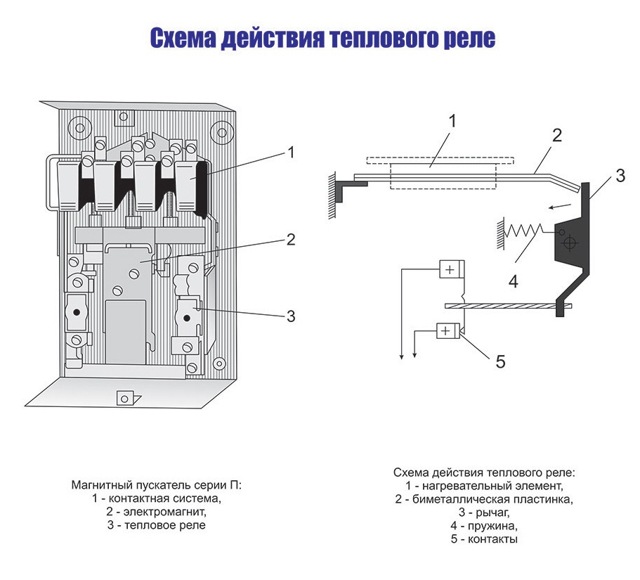

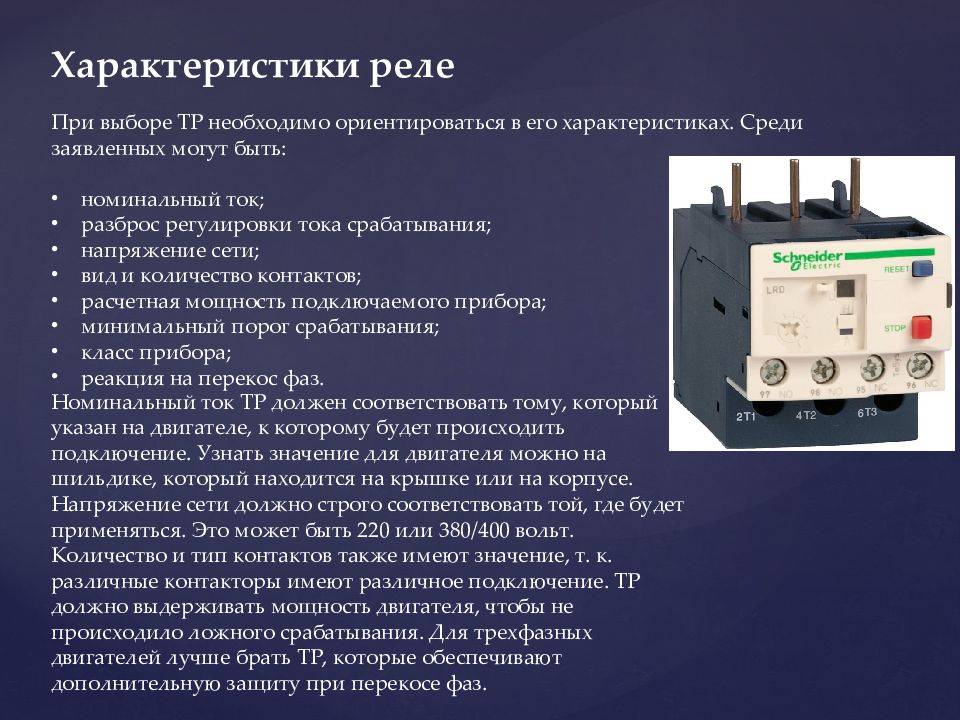

Тепловые реле выбирают по основным условиям:

• номинальные токи реле и двигателя: Iном.р = (1 ÷ 1,25)Iном.дв (при защите двигателей во взрывобезопасных помещениях); помещениях); Iном.р = Iном.дв (при защите во взрывоопасных помещениях);
• соответствие класса отключения (расцепления) условиям пуска двигателя: для установленной кратности (A, B, C, D), соответствующей Iпуск.дв, верхняя границы t_s должна превышать время пуска двигателя.

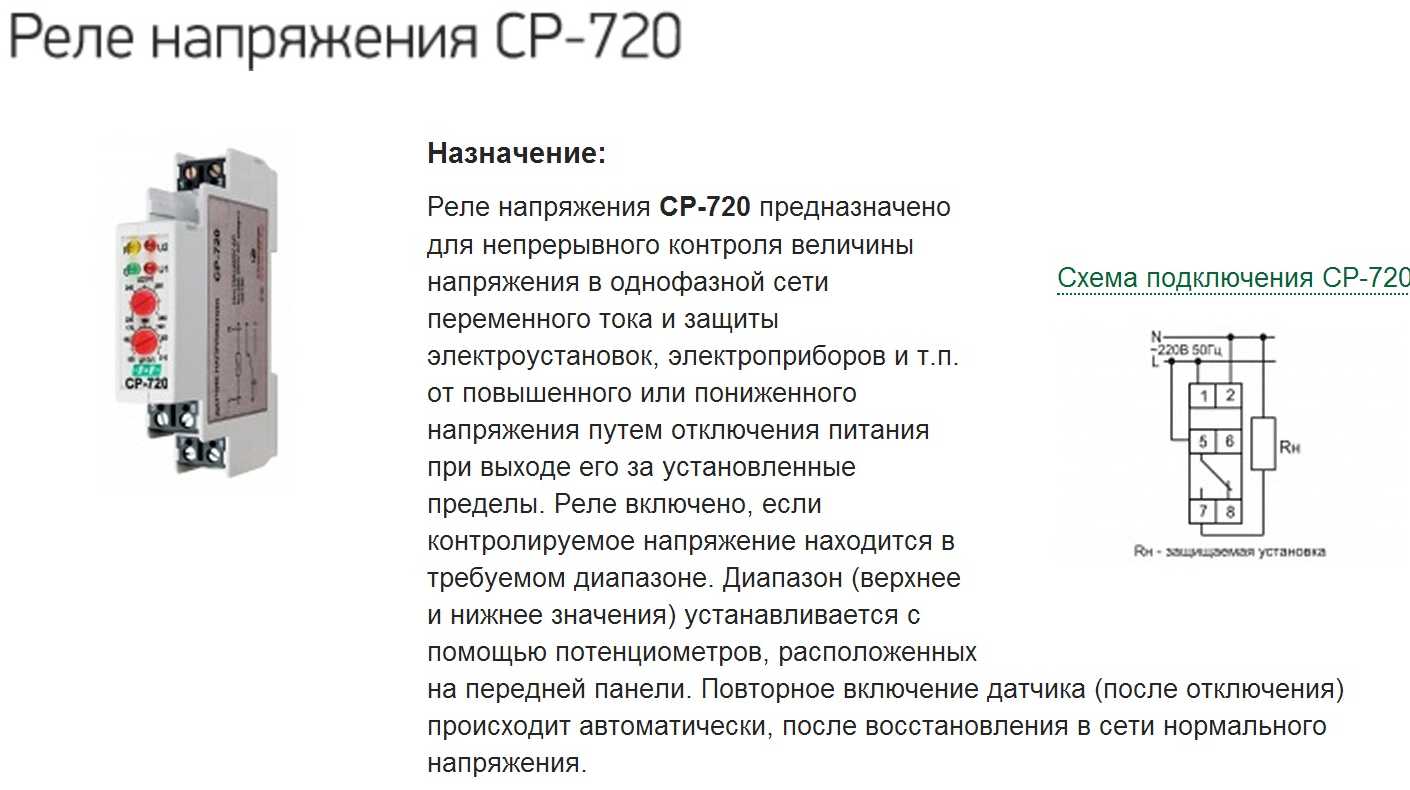

Реле минимального напряжения выбираются по основным условиям:

• номинальные напряжения сети и реле: Uном.р = Uном.с ;
• уставка реле по напряжению отпускания при необходимости обеспечить самозапуск двигателей в условиях значительного снижения напряжения сети (до 50 %): Uотп.р = (0, 6 ÷ 0, 7)Uном.с.

Технические параметры ряда реле приведены в таблице 1.

Таблица 1 – Параметры реле

Просмотров: 62

Выбор и подключение

При выборе определённой модели реле специалист руководствуется рядом факторов

Важно обращать внимание даже на малейшие детали. Необходимо учитывать токовую нагрузку. Современные устройства могут крепиться к плоским поверхностям или же устанавливаться на рейках в распределительном шкафу

Современные устройства могут крепиться к плоским поверхностям или же устанавливаться на рейках в распределительном шкафу

Современные устройства могут крепиться к плоским поверхностям или же устанавливаться на рейках в распределительном шкафу.

Некоторые модели имеют довольно маленькие габариты. Желательно отдавать предпочтение аппаратам, где можно легко регулировать диапазон пороговых значений. Удобно, когда при срабатывании возникает звуковая и световая индикация. Для этого может быть светодиодный или жидкокристаллический дисплей. На выбор влияет также степень защищённости реле и климатические условия, где будет размещаться аппарат.

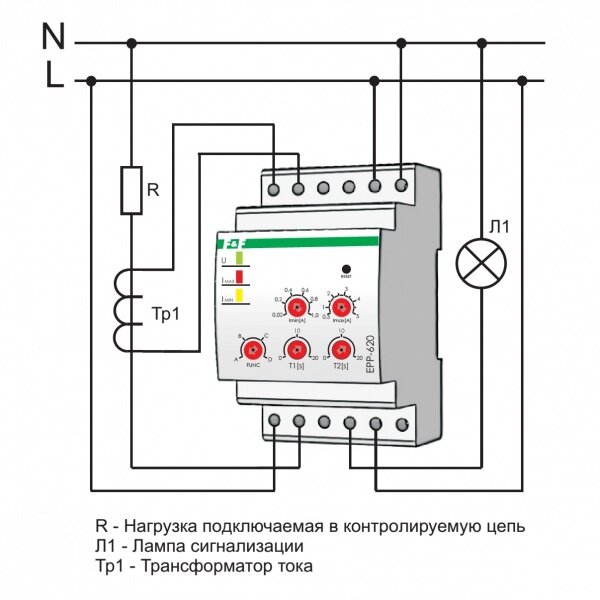

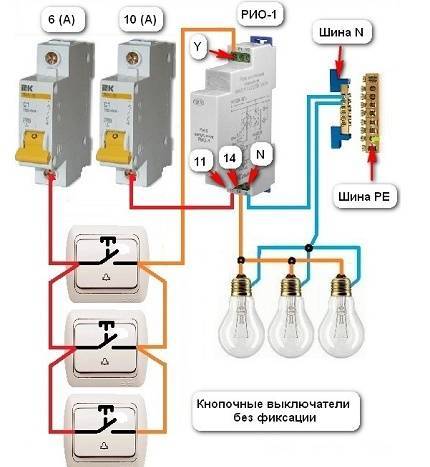

Инструкция по установке и подключению у каждого прибора своя. Монтаж реле вида ЕРР происходит следующим образом:

1. Питание полностью отключается.
2. Реле устанавливается на шине распределительного щита.
3. Подсоединение к питанию проводится по правилам, которые указаны в техдокументации.
4. Через сквозной канал для подключения реле проводится кабель измеряемой линии.
5. Провод питания сигнализации подсоединяется по очереди к контактам устройства для контроля тока.

При установке устройства неопытный мастер может допустить ошибку. Не следует забывать, что электромагнитные конструкции в высокогорье могут работать с перебоями. Это объясняется изменениями в атмосферном давлении. Поэтому перед установкой прибора необходимо внимательно изучить его описание. Обычно в инструкции указывается, что его можно применять при максимальной высоте в 2 тыс. м над уровнем море. Специалисты должны учитывать этот факт в работе с авиационной техникой.

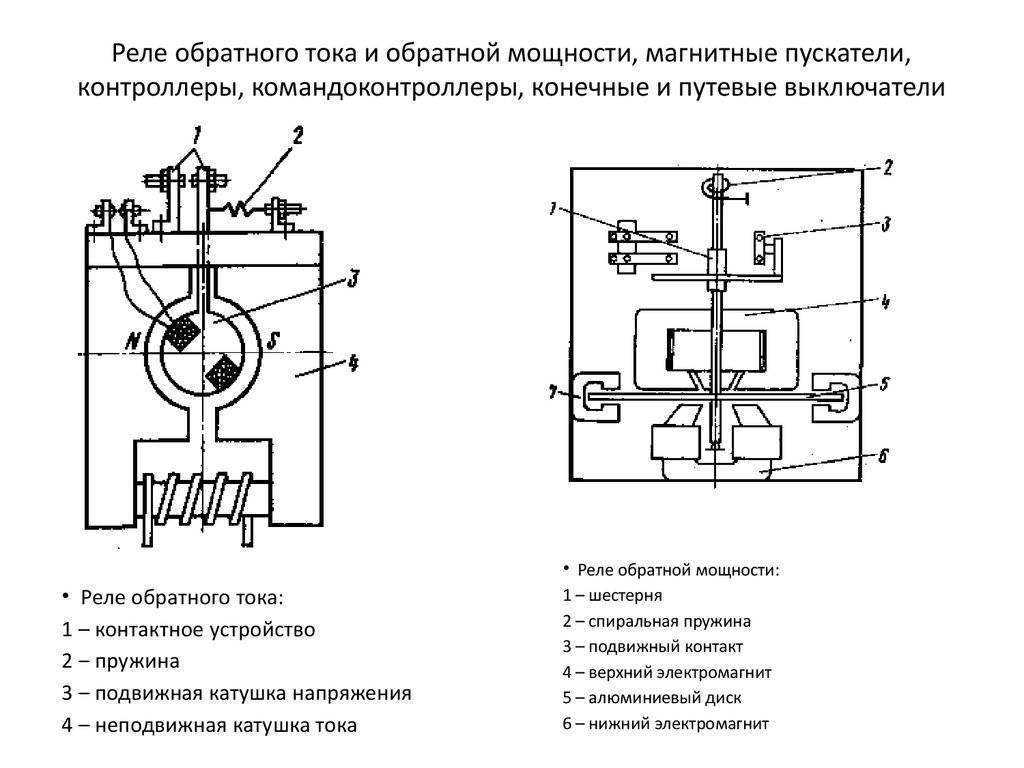

Конструкция и принцип действия

Существует множество электронных моделей защитных устройств. Большинство из них имеет стандартную конструкцию. Прибор состоит из следующих элементов:

• электромагнит;
• якоря;
• контакты;
• отводы, через которые устройство подсоединяется к сети;
• пружины.

Принцип работы токового реле заключается в том, что когда аппарат подключается к сети, катушка получает электрическую энергию. Далее через якорь и металлический сердечник происходит сплетение контактов. В это же время замыкаются контакты всех приборов, которые были включены в цепь прибора. При этом ток может вовсе не подаваться, а если же подаётся, то неравномерно. В этом случае контакты приборов поднимаются, и цепь размыкается.

Например, в твердотельном приборе предусмотрены дополнительные силовые ключи на тиристорах и симисторах, поэтому он считается более эффективным

Важное значение имеет пропускная способность аппарата

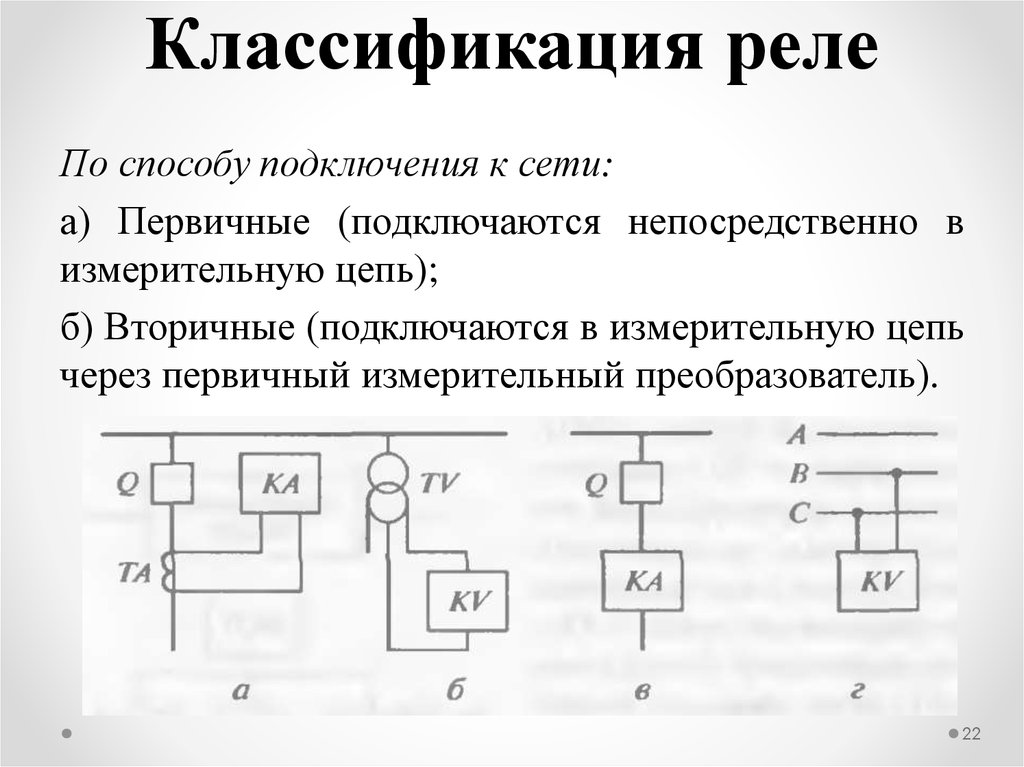

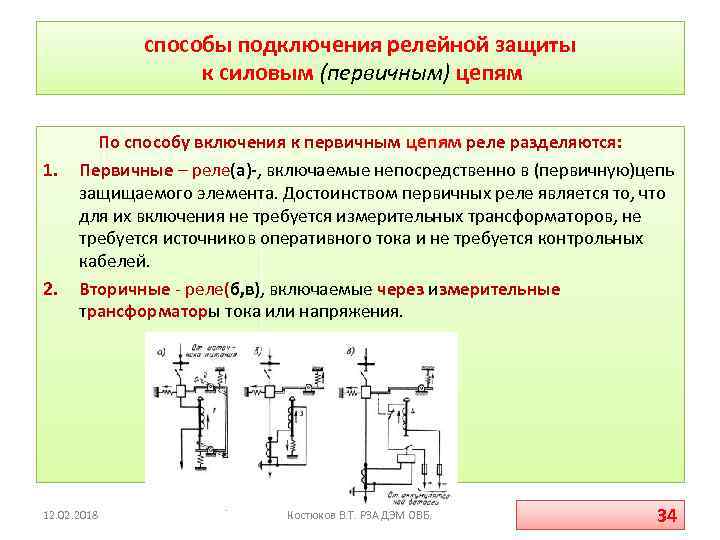

По методу действия токовые реле разделяют

• прямого действия – воздействующие на отключение выключателя;
• косвенного – своими контактами замыкают цепь электромагнита отключения, получающим питание от аккумуляторной батареи .

Для облегчения конструкции реле косвенного действия изготовляют на номинальные токи до 10А. Поскольку данные устройства совершают в принципе незначительную работу, то они могут быть выполненными достаточно чувствительными и точными. Помимо этого, токовые реле легко встраиваются во вторичные схемы, благодаря чему их широко используют в системах релейной защиты. К числу недостатков реле тока данного типа относят необходимость наличия источника оперативного тока.

Интересное видео о проверке токового реле:

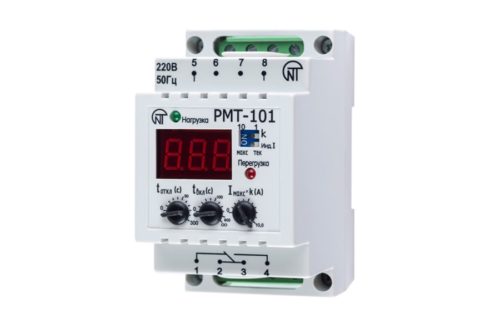

Описание модели РМТ 101

Данное реле современного исполнения, многофункциональное и пользуется большим спросом у потребителей, рассмотрим его технические возможности.

Функциональное назначение

Реле используется для контроля тока нагрузки на протяжении всего времени эксплуатации, приборов нагрузки с однофазным питанием. Пределы измерения тока от 0 до 100А, прибор отключает нагрузку при достижении установленного порогового значения тока. Нагрузка подключается через коммутирующие контакты реле при потребляемой мощности не более 1.75кВА. токовые нагрузки выше этого значения до 20кВА подключают через магнитные пускатели с контактами способными выдерживать нагрузку соответствующей мощности.

Органы управления реле позволяют пользователю вручную задавать:

• Пороги срабатывания по току;
• Время задержки отключения;
• Время повторного включения после срабатывания;

В то же время кроме функций защиты изделие имеет дополнительные функции:

• Цифровой амперметр измеряет и отображает токи нагрузки;
• Ограничение токов потребления;
• Используется реле с приоритетом выбора нагрузки.

Встроенный трансформатор тока позволяет измерять величину тока без разрыва цепи, на лицевой панели светодиодные индикаторы отображают состояние реле и в каких пределах находится ток нагрузки.

Основные технические характеристики

Конструкция позволяет функционировать изделию в любом положении в пространстве относительно поверхности земли.

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.

Проверка обмотки электромагнитного реле

В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.

При последовательном соединении батареек их напряжение суммируем

Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения  «+» и «-» для подключения источников постоянного питания и знаки для переменного  типа таких «≈».  На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.

Проверяем контакты

Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.

Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).

Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения

Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.

В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.

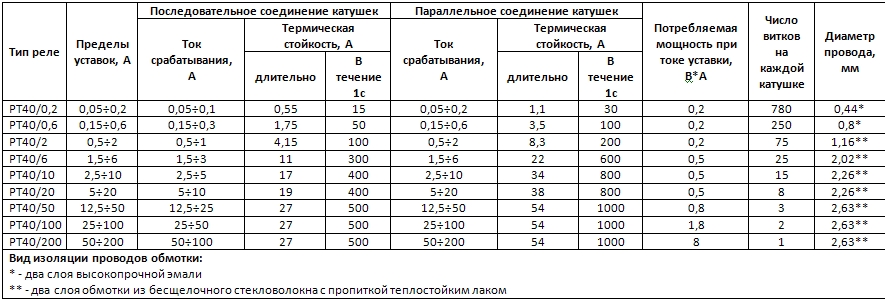

Характеристики реле РТ40

Током срабатывания реле называют наименьший ток, при котором реле сработает.

Током возврата называют наибольший ток, при котором реле вернется в исходное положение.

То есть мы плавно подаем ток от нуля. При срабатывании контактов (это видно визуально, если снять крышку) мы фиксируем ток срабатывания. Затем опускаем ток плавно обратно к нулю и при отпадании реле мы регистрируем ток возврата. Так происходит у реле, которые называют максимальными.

Коэффициентом возврата (kв) называется отношение тока возврата к току срабатывания. Величина kв составляет: на минимальной уставке 0,8, а на остальных уставках не менее 0,85.

Если же реле действует не на увеличение тока, как это рассмотрено выше для максимальных реле, а на уменьшение тока, то эти реле называют минимальными реле. Для минимальных реле нормальным режимом является, когда реле подтянуто. Если ток уменьшается до величины уставки, то реле отпадает — этот ток будет током срабатывания. При увеличении тока реле вновь подтянется и это значение тока будет током возврата. А kв для минимальных реле будет больше 1.

Другие типы реле РТ-40

Кроме простых реле РТ40 и РТ140 встречались и встречаются следующие типы:

• РТ40/1Д — используется при длительном протекании по реле тока выше номинального тока срабатывания. Для этих целей используется насыщаемый трансформатор, который находится в корпусе реле.Простое реле рт40 с этими функциями не справляется из-за нагрева обмоток, которые не проходят по условиям термической стойкости
• РТ40/Ф — используется в цепях, где необходимо отфильтровать третьи гармоники
• РТ40/Р — данное реле используется в сетях, где применяется уров. Назначение этого трехфазного реле в контроле наличия и отсутствия тока в фазе

Реле РТ40 является каким-то родным, потому что оно распространено и в распредустройствах и на лабораторных стендах учебных заведений. Да и в универе его изучали. В новых распредах его уже не встретишь, но, так как модернизация не делается за один день, то мы еще долго будем их встречать, налаживать. Вспоминаю одну из первых работ на объекте, так там были электромеханические реле в сборке РТЗО чтоли. Снимаешь крышку, достаешь бумажку, выставляешь уставку. Хотя возможно это было не рт40, а рп. В общем, всем желаю, чтобы меньше током било!

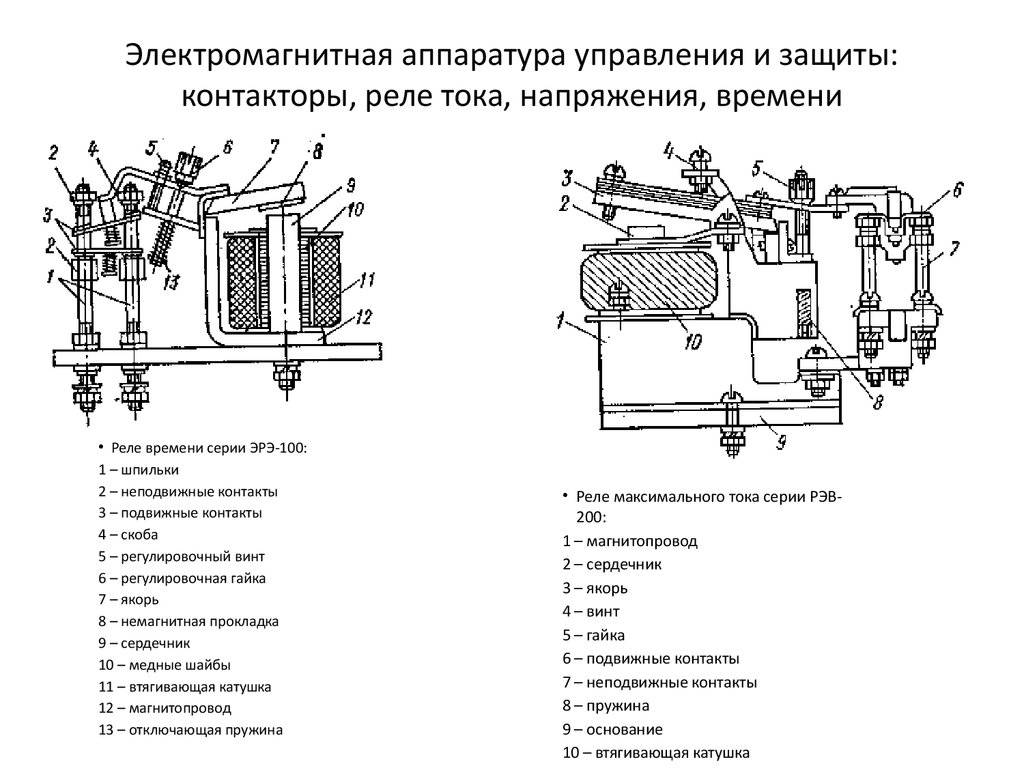

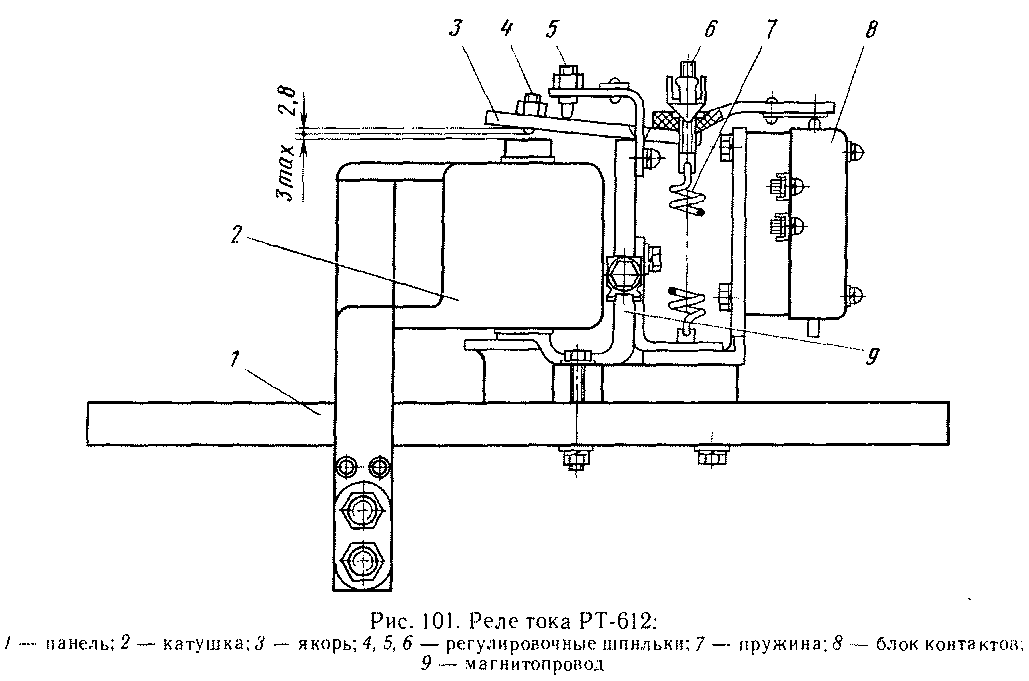

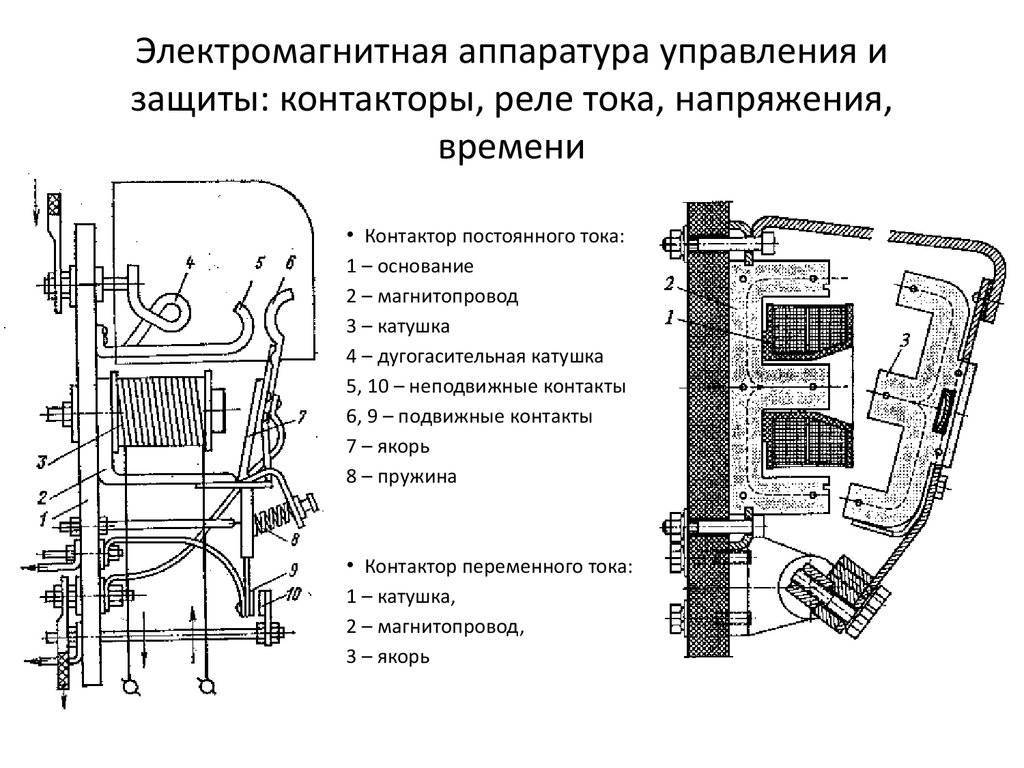

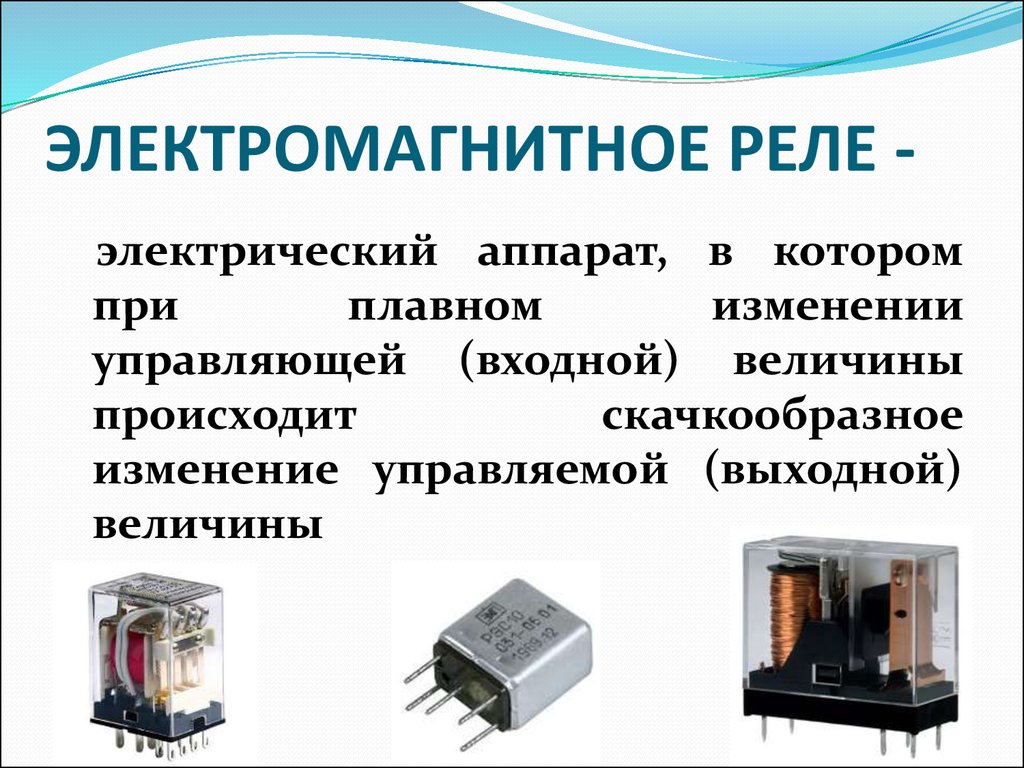

Общее устройство реле

Простейшая схема реле включает в свой состав якорь, магниты и соединяющие элементы. Когда на электромагнит подается ток, происходит замыкание якоря с контактом и дальнейшее замыкание всей цепи.

При уменьшении тока до определенной величины, давящая сила пружины возвращает якорь в исходное положение, в результате, наступает размыкание цепи. Более точная работа устройства обеспечивается использованием резисторов. Для защиты от искрения и перепадов напряжения применяются конденсаторы.

В большинстве электромагнитных реле устанавливается не одна пара контактов, а несколько. Это дает возможность управления сразу многими электрическими цепями.

Какой предохранитель отвечает за бензонасос на ВАЗ-2110

Автомобиль: ВАЗ-2110. Спрашивает: Александр Хромцов. Суть вопроса: через раз гудит бензонасос, где его предохранитель?

Сейчас, заметил, что бензонасос не всегда включается при повороте ключа в замке зажигания. С чем это может быть связано? Грешу на предохранитель, хотя если бы он сгорел, то не работало бы вообще. Хочу посмотреть, может контакт плохой?

Где предохранитель на бензонасос на ВАЗ-2110

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ-2110 агрегат для подачи топлива может быть электрическим или механического типа. Тут всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке.

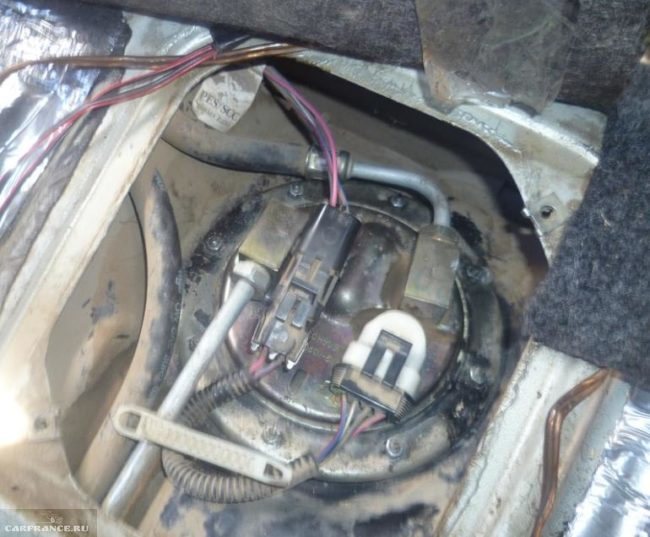

Доступ к бензонасосу возможен через ревизионный люк, расположенный под задним сидением.

Устройство узла простое . Он состоит из электродвигателя, на который подается питание. На выходе из насоса устанавливается фильтр. Также в системе подачи топлива есть и другие фильтра. Это помогает предотвратить засорение топливопровода.

Электросхема

Схема подключения электро-бензонасоса.

Электросхема бензонасоса состоит из:

1. Предохранителя.
2. Бензонасос.
3. Проводки.
4. Реле.
5. Блока управления.

Принцип работы

Система питания инжекторного двигателя.

1. При включении зажигания напряжение подается на клеммы агрегата.
2. Он начинает перекачивать топливо.
3. Если в системе создается нужное давление, то реле отключает автоматически бензонасос.
4. Мотор автомобиля готов к запуску.

Что такое реле?

Оно предназначено в системе для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами.

Где оно находится?

Часто, чтобы исправить поломку в топливной системе, надо поменять реле. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

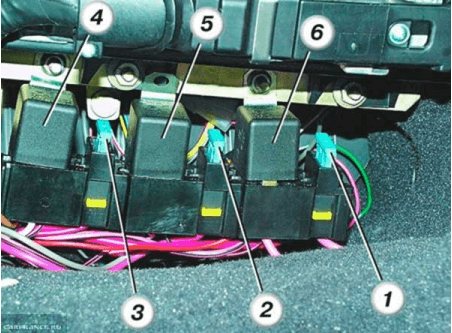

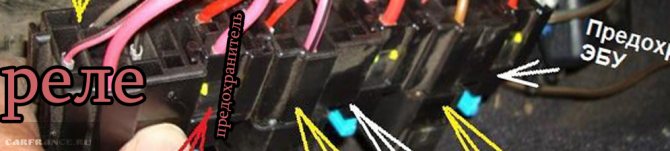

Реле бензонасоса под номером 5 на схеме:

Схема предохранителей в силовом блоке.

Цена на деталь может быть разной. Тут всё зависит от производителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Неизменной составной частью реле являются, как мы выяснили, контакты.

Основными их электрическими характеристиками являются коммутируемые напряжения и ток. Кроме того, критичным может оказаться время переключения – реле устройство достаточно инерционное, причем за счет нескольких конструктивных особенностей:

Электромагнит, являясь катушкой индуктивности, при подаче тока оказывает сопротивление его резкому нарастанию. Соответственно магнитное поле тоже запаздывает и обеспечивает нужное усилие притяжения якоря с задержкой. Контактная группа и якорь, имея определенную массу тоже инертны и вносят свой вклад в формирование задержки срабатывания.

Кстати, здесь еще не упоминалось герконовое реле, по сути тоже являющееся электромагнитным. Но разница в том, что сердечника оно не имеет. Магнитное поле воздействует непосредственно на контактные пластины, помещенные в вакуумную трубку.

За счет этого достигается высокое быстродействие. Но минус есть – низкие коммутируемые мощности. Больших токов геркон не потянет.

Это основное что касается контактов. Переходим к катушке управления.

Как уже говорилось, она может быть рассчитана на работу в цепях переменного и постоянного тока. Кроме того, катушка тоже имеет свои рабочие ток и напряжение, причем параметры эти могут значительно различаться в зависимости от типа реле. Очевидно, чем мощнее контактная группа, тем она массивней и тем большая мощность требуется для управления ею.

Вкратце это основные параметры, на которые нужно обращать внимание при выборе коммутационных изделий типа реле. Но есть еще несколько моментов:

Но есть еще несколько моментов:

• степень защиты от внешних воздействий (пыли, влаги и пр.);
• исполнение, определяющее безопасность применения во взрывоопасных зонах.

Кроме того, некторые типы, например с открытыми контактами, при эксплуатации в сетях с напряжением 220 В без дополнительной защиты могут представлять опасность с точки зрения поражения электрическим током.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Выбор твердотельных реле, защита и особенности работы

Обычное реле и контактор без особых проблем выдерживают кратковременные перегрузки до 150 и даже 200% от номинала. Особенно, если не коммутировать нагрузку с таким током, а повышать ток после замыкания, и понижать перед размыканием.

Обычные контакты могут выдержать и кратковременный ток КЗ, если сработает защита с правильной уставкой тока. Просто, возможно, придётся потом контакты почистить.

Твердотельные реле от перегрузок страдают сильнее, за пол периода портятся безвозвратно, и контакты потом не почистить, из-за отсутствия таковых.

Если при выборе контактора достаточно выбрать запас в 10-20% и защитить его обычным автоматом, то с твердотельными устройствами всё сложнее.

Поэтому для твердотельных реле рекомендуется для активной нагрузки (лампы, ТЭНы) запас по номинальному току в 2-4 раза. При пуске асинхронных двигателей из-за большого пускового тока запас по току нужно увеличить до 6-10 раз.

То есть, трехфазная твердотелка Fotek TSR-40AA-H на 40А, показанная на фото чуть выше, на своих 40 амперах работать вряд ли будет. Мощность двигателя, которую можно коммутировать в данном случае – от 2,2 кВт до 5 кВт. Причём двигатель 5 кВт (это около 10А) должен запускаться обязательно на холостом ходу, с минимальным пусковым моментом, а нагрузку к нему прикладывать можно после пуска и разгона.

Кстати, с индуктивной нагрузкой твердотельные реле могут вести себя неадекватно, у меня бывали проблемы. В случае высокоиндуктивных нагрузок (трансформаторы, катушки с магнитопроводами, электрические звонки, и т.п.) нужно параллельно нагрузке включать RC-цепь (снабберную цепь из последовательных резистора и конденсатора) для уменьшения влияния противо-ЭДС. Кроме того, эта цепь уменьшает общую индуктивность нагрузки, т.е. делает её более активной. И ТТР легче работать.

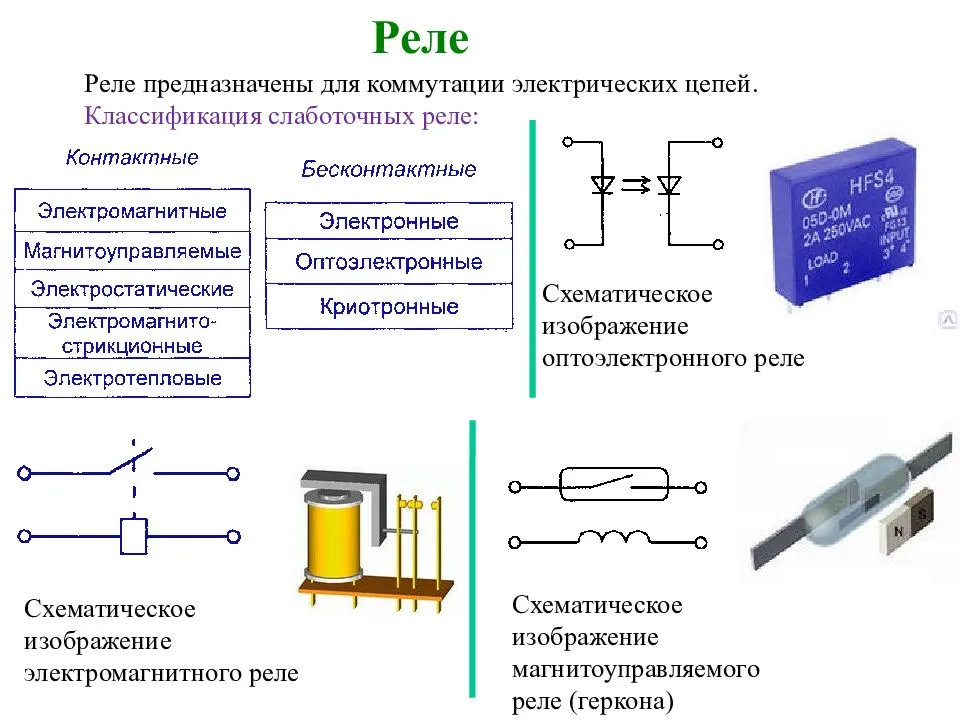

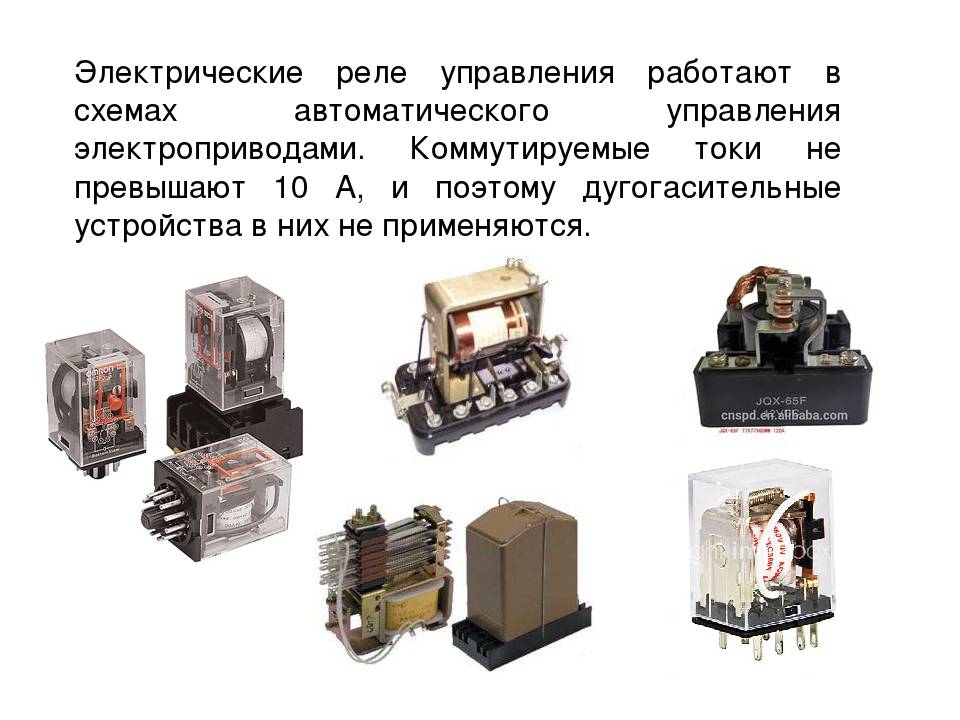

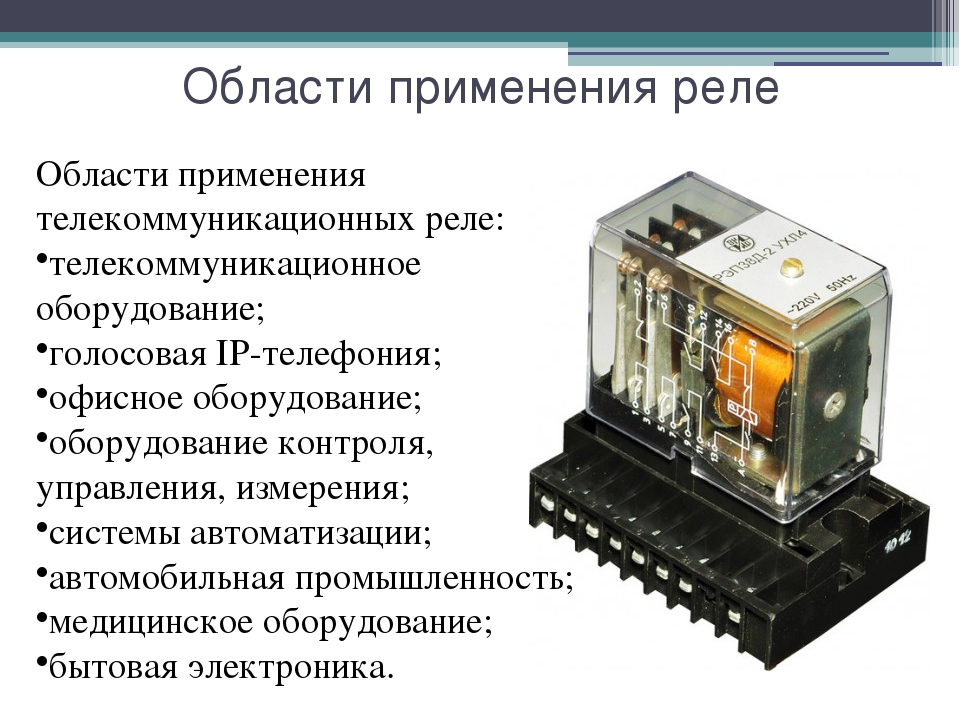

Что такое реле: основные виды и их назначение

В зависимости от того, какие показатели подлежат контролю, релейные соединения можно разделить на:

• электрические – для замыкания электрических цепей. Они способны работать под увеличенными нагрузками;
• герконовые – для работы применяется катушка с герконом (баллон, наполненный вакуумом). Может использоваться газ. Геркон или газ распределяется внутри электромагнита;
• электротепловые – работают по принципу расширения металлов;

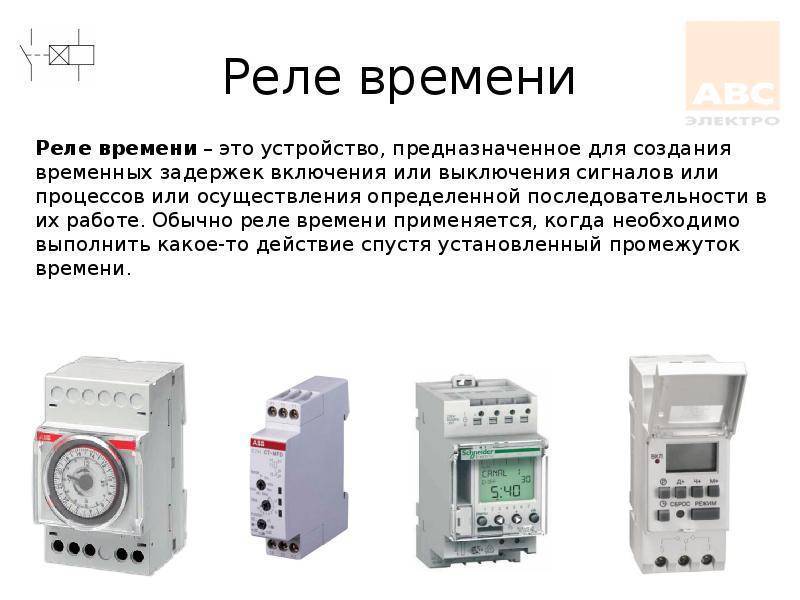

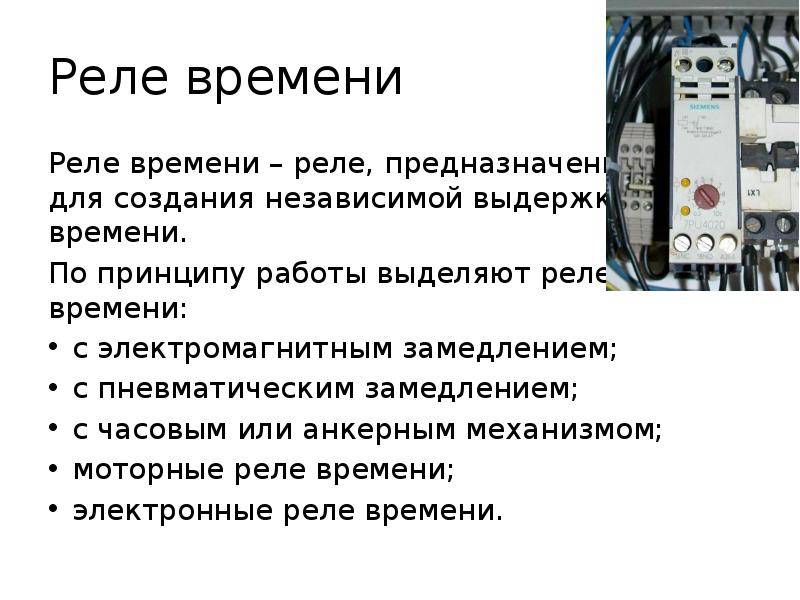

• времени – в работе применяются реактивные элементы.

Реле переменного тока

Релейное соединение переменного тока состоит их таки же элементов, что и нейтральное. Все элементы изготавливают из листового металла электротехнического с целью уменьшения потерь на гистерезис и вихревые токи. Кроме того, магнитопровод изготавливается шихтированным. Срабатывание механизма происходит при подаче тока на обмотку определенной частоты.

Если не предпринимать специальные действия, электромеханическая сила проходит через «ноль» 2 раза за период подачи напряжения. Для того, чтобы избежать подобную вибрацию якоря, одна сторона сердечника разделяется на 2 части. На одну насаживают виток из меди, который выполняет роль экрана. Основной недостаток такого соединения – повышенное потребление электрической энергии и сопутствующая вибрация.

В качестве вспомогательного следует рассмотреть принцип работы промежуточного реле 220 В. С его помощью можно разъединять отдельные группы цепей, либо, при разъединении одной, включить другой контур.

Схема работы устройства переменного тока

Реле постоянного тока

Отличие модели постоянного тока от переменного в магнитопроводе. В данном соединении он цельный. Кроме того, катушка выполнена более высокой и узкой, в отличие от переменного. В остальном, принцип действия реле аналогичен переменному.

Схема работы изделия постоянного тока

Электромагнитное соединение

Их можно разделить на нейтральные и поляризованные соединения. В первом случае соединение отвечает на постоянный ток, проходящий в обоих направлениях. Во втором – реакция на полярность сигнала управления.

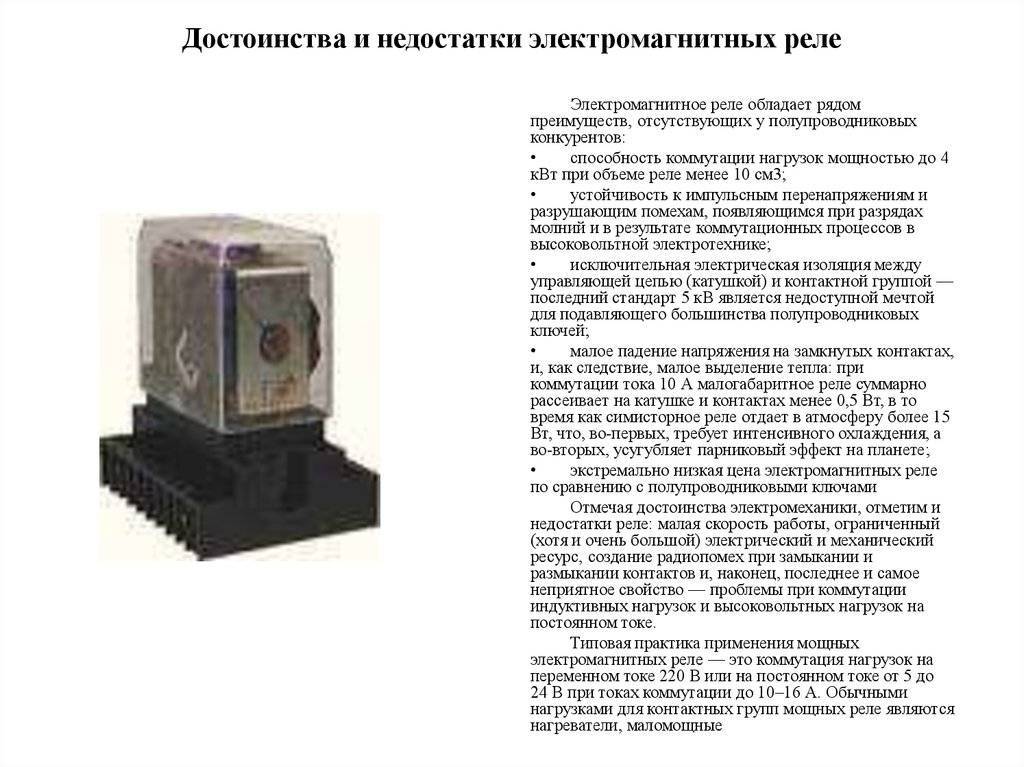

Плюсы электромагнитных соединений:

• невысокая стоимость по сравнению аналогами;
• практически не нагреваются, так как на замкнутых контурах падение напряжения небольшое.
• абсолютная изоляция между контактными элементами и катушкой;
• устойчивость к повышенному импульсному перенапряжению и внешнему воздействию (например, при молниевых разрядах);
• способность изделия объемом до 10 см³ регулировать нагрузки мощностью до 4 кВт.

К минусам следует отнести низкую скорость функционирования, ограниченный ресурс. Кроме того, при работе в режиме замыкания/размыкания могут возникать радиопомехи.

Принцип работы электромагнитного соединения

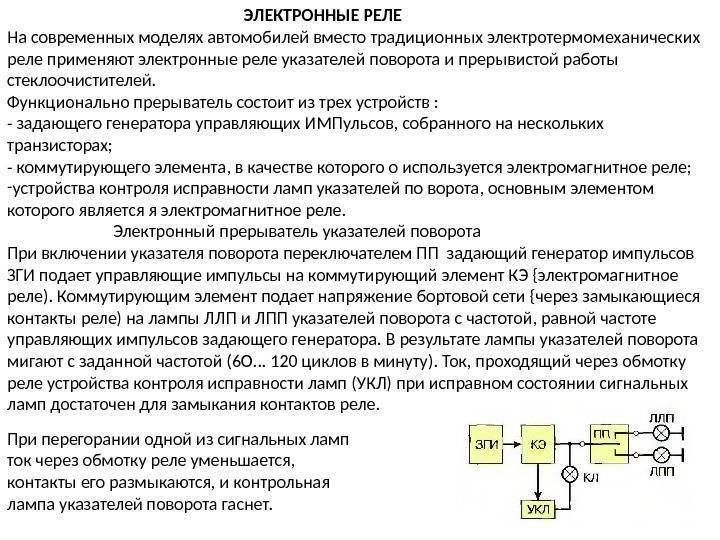

Электронное соединение

В составе электронного устройства те же элементы, что и в электромагнитном. Основное отличие от аналогов – установка полупроводникового диода вместо магнита. Его задача –контролировать работу обратного тока. Электронные реле применяются в электрических цепях, блоках памяти и иных узлах для подключения силовых нагрузок. Электронное соединение мгновенно изменяет параметры цепи.

В качестве примера можно привести работу автомобильных узлов (генератора, стартера, обогрева зеркал), потребляющих ток большой силы. Можно сказать, что такое токовое реле будет лучшим выбором для данного переключения.

Электронное соединение

Подключение трансформатора тока

Подключение трансформатора тока в цепь может осуществляться сразу несколькими способами:

Схема 1

Итак, данная система состоит сразу из трех трансформаторов тока, которые обобщены и закреплены в одну звезду. Эту схему принято использовать в качестве цепной защиты от короткого замыкания (будь то многофазное или однофазное замыкание). В том случае, если по цепи проходит ток ниже установленного уровня реле (ka 1-ka 3), то режим работы будет считаться нормальным и цепная защита короткого замыкания не сработает.

Схема №1

Стоит сказать, что ток, протекающий в цепи от ka 0-реле, принято воспринимать в виде геометрической суммы тока (сумма всех 3-х его фаз) Если увеличить в какой-либо фазе ток, то защитная цепь короткого замыкания включится в работу (реле (ka 1-ka 3)).
Для отключения трансформатора в этой цепи и схеме необходимо по-просту приземлить ток.

Схема 2

Вторая схема подключения трансформатора тока в цепь имеет схожие черты с первой. Однако, есть существенные отличия, о которых нельзя не сказать

Итак, это структура, включающая несколько трансформаторов тока, как правило, используется в целях безопасности цепи от межфазного замыкания (важное замечание — электрическая цепь имеет нейтральную заземленность)

Схема №2

Данная система начнет работать в случае прохождения тока через реле (опять же ka 1-ka 3) и наличия не самых мощных элементов (потребителя и источника).

Схема 3

Пришло время поговорить и о схеме под номером три, не имеющей серьезных отличий от предыдущих. Она представляет из себя некое соединение в форме треугольника, где нормальный режим работы осуществляется путем проникновения тока в реле.

Схема №3

Как правило, эта структура применяется в электрических установках для проведения релейных ( релейных — означает дифференциальных, которые отличаются своей селективностью и быстротой действия).

Схема 4

И, наконец, последний — четвертый вид схемы.

Схема №4

Данная структура считается достаточно практичной и универсальной. Это связано с тем, что процесс подключения трансформатора тока в таком виде не только позволяет защитить электрическую цепь от однофазных/межфазных замыканий, но и способна повысить величину тока в необходимых реле.

Отключение также происходит путем заземления.

Принцип действия и устройство

Использование реле тока:

Реле тока бывают минимального и максимального значения срабатывания. Первые отключают линию при падении величины потребления ниже определенного уровня, вторые при характеристиках сопротивления свыше заданного значения. Физически они представлены на рынке в трех типах исполнения: электромагнитном, электронном и цифровом. Современные модели объединяют в одном устройстве все виды реле тока.

Электромагнитные

Наиболее простой в изготовлении тип, отличающийся надежностью, ценой и неприхотливостью в эксплуатации. Основой функциональности для него служит борьба двух сил — механической (стремящейся передвинуть контактный толкатель в одну сторону) и электромагнитной (смещающей его в противоположную). Первая обуславливается обычной пружиной с возможностью регулирования тяги. Вторая — обмоткой, расположенной вокруг подвижного элемента.

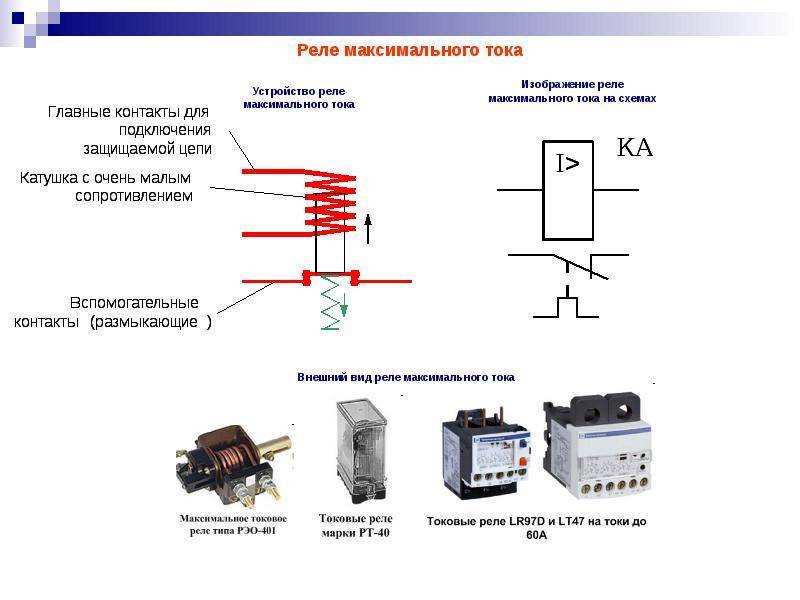

Устройство электромагнитного реле тока:

Для реле минимального тока контактор изначально разомкнут действием пружины. При поступлении питания, электромагнит преодолевает механическую силу, соединяя линию. Как только сила тока упадет ниже определенного уровня, мощности катушки станет не достаточно для преодоления действия пружины и контакт вновь разомкнется.

В реле, срабатывающих на максимальный ток, ситуация противоположна. Изначально линия под действием механической силы соединена. Катушка пытается ее разомкнуть, но пока течение тока по ней идущего — слабое — преодолеть механическое сопротивление подвижный элемент не может.

• цена;
• простота;
• надежность;
• неприхотливость.

• зависимость от исправности механической части;
• неточность измерения;
• низкая скорость отсечки;
• деградация чувствительности со временем по причине износа пружины;

Механическое аппараты названого класса не универсальны, они делятся на реле максимального тока и минимального.

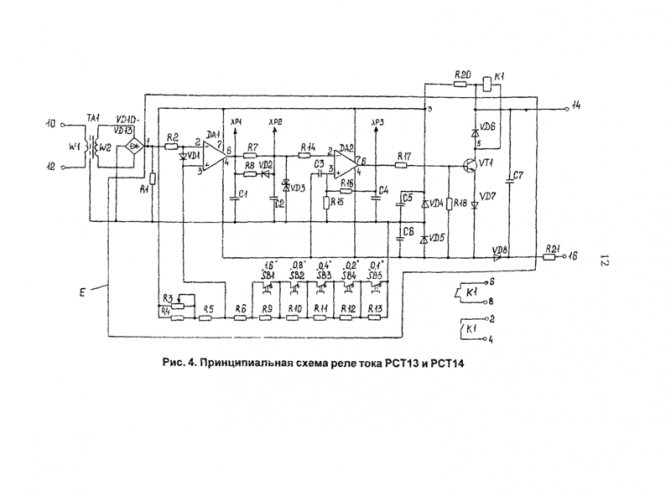

Электронные

В отличие от предыдущего типа не нуждаются в подвижных деталях. Всё внутреннее устройство состоит из:

• управляющего контура из одного или двух транзисторов, или тиристоров, ограничивающих резистор;
• последовательности элементов, преобразующих токи для питания схемы;
• модуль выполнения отключения.

Последний может иметь и механическую, и электронную структуру. К примеру, простая конструкция автомата ниже:

Верхний предел срабатывания реле максимального тока устанавливается резистором R2. Нижний R3. Последний для приведенной схемы составляет 0.2–0.3 А.

Нагрузка линии X1 понижает напряжение на R3, часть остатка которого уходит на R2, где гасится сопротивлением резистора. Если же количество ампер превысит заданный предел и ток пойдет дальше, откроется база транзистора V3. Это послужит причиной срабатывания реле отключения K1. Которое размыкая контакты K1.1 и K1.2, разорвет цепь питания нагрузки. Для приведения аппарата вновь в нейтральное состояние прохождения тока, служит кнопка S1 «Сброс».

Что касается остальных составляющих схемы, связка стабилитрона V1, диода V2, резистора R1 и конденсатора C1, служит стабилизированным источником питания остальных элементов конструкции. V4 предохраняет эмиттер транзистора от обратного хода энергии в случае смены полярности в цепях. Названое событие обычно происходит в моменты активации электромагнитного реле отключения K1.

Одна из промышленных моделей электронных реле тока:

• универсальность устройства — реле максимального тока и минимального соединены в общую, относительно простая конструкция;
• автомат защиты обладает хорошей чувствительностью.

• меньшая надежность по сравнению с электромагнитными;
• расширение функций только за счет усложнения схемы.

Цифровые

Дальнейшее развитие электронных реле тока привело к появлению цифровых моделей. Информацию о потреблении прибор хранит в цифровом виде. Получает он ее за счет преобразования показаний аналогового датчика в бинарный код. При слишком большой разнице, выходящей за установленные пользователем пределы, происходит отключение линии нагрузки. Если потребление нормализуется, автомат обратно её активирует. Не редкость оснащение цифровых реле тока возможностью связи с другим оборудованием, что позволяет легко интегрировать их в системы «умного дома».

План-схема цифрового реле тока и фотография конечного устройства:

• функциональность;
• возможность удаленного контроля сети;
• установка параметров устройства;
• точность измерений.

Недостатки не выявлены.

Максимальная мощность нагрузки

Этот показатель означает суммарную мощность приборов, на которую рассчитано реле. Зависит от количества и мощности используемой техники.

В однокомнатную квартиру с холодильником, электрическим чайником, мультиваркой и микроволновой печью выбирают реле на 7-8 кВт. А вот для частного дома или многокомнатной квартиры подойдет устройство на 13-17 кВт.

Следует различать активную и полную мощность нагрузки. Активная измеряется в киловаттах (кВт), а полная – в киловольт-амперах (кВА). Второй параметр вычисляется сложением активной и реактивной мощности. В большинстве случаев необходимо учитывать активную мощность, а полная мощность понадобится только при использовании приборов с мощными электрическими моторами.
