Ремонт микроволновой печи (СВЧ): стоит ли лезть самому, устройство печи, типичные случаи

Признаки поломки слюдяной пластины

Причиной того, что микроволновка вышла из строя, нередко является неисправность магнетрона. В домашних условиях определить такие повреждения не удастся, но дефекты на слюдяной пластине можно выявить при визуальном осмотре. Для этого необходимо отключить микроволновку и осмотреть элемент. Его придётся менять, если:

  • белая или серая пластина потемнела и покрылась коричневыми пятнами;
  • поверхность стала грязной или покрылась слоем жира;
  • появились неглубокие выемки или шишки;
  • пластина покрылась трещинами или начала осыпаться;
  • элемент прогорел настолько, что в нём появилось отверстие или несколько.

Если в первых двух случаях пластину можно почистить и использовать заново, то в остальных элемент требует полной замены.

Важно! Одной из причин для снятия слюдяной пластины является истирание. Оно происходит в том случае, если в микроволновке используется слишком большая посуда, края которой задевают слюдяной экран

Поэтому важно подбирать подходящие по размеру ёмкости.

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

  1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
  2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
  3. Сепаратор, снабженный роликами, приводящий в движение поддон.
  4. Привод, вращающий сепаратор.
  5. Лампа подсветки, включается в зависимости от режима работы.
  6. Вентиляция (как правило, принудительная).
  7. Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
  8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
  9. Высоковольтный диод.
  10. Конденсатор.
  11. Трансформатор цепи питания волновода и схемы управления.
  12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно! Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи. Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

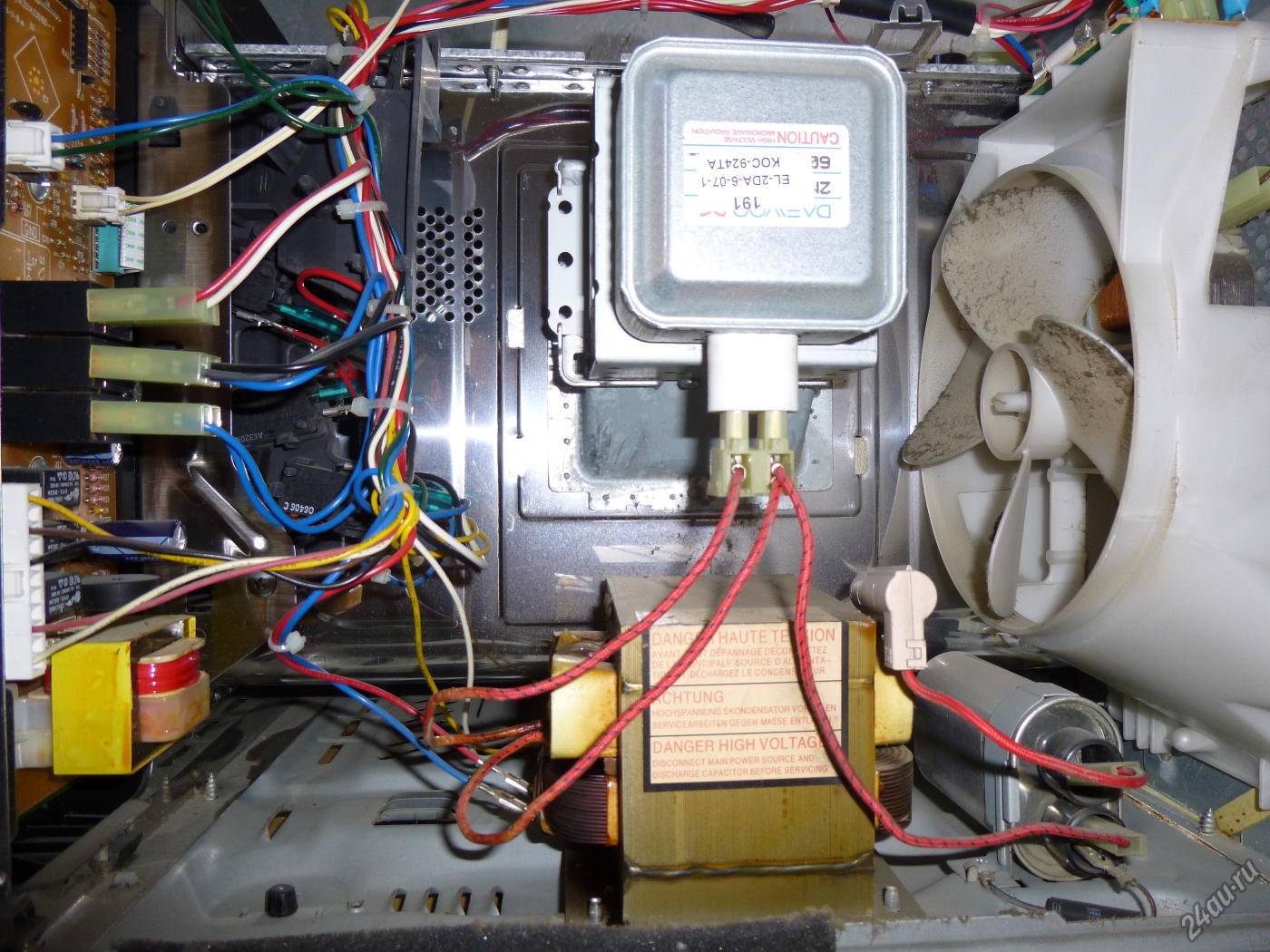

А расположение элементов микроволновки видно по этому рисунку:

Основные детали печи

Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:

  • корпус;
  • камера для приготовления пищи;
  • магнетрон;
  • волновод;
  • блок управления.

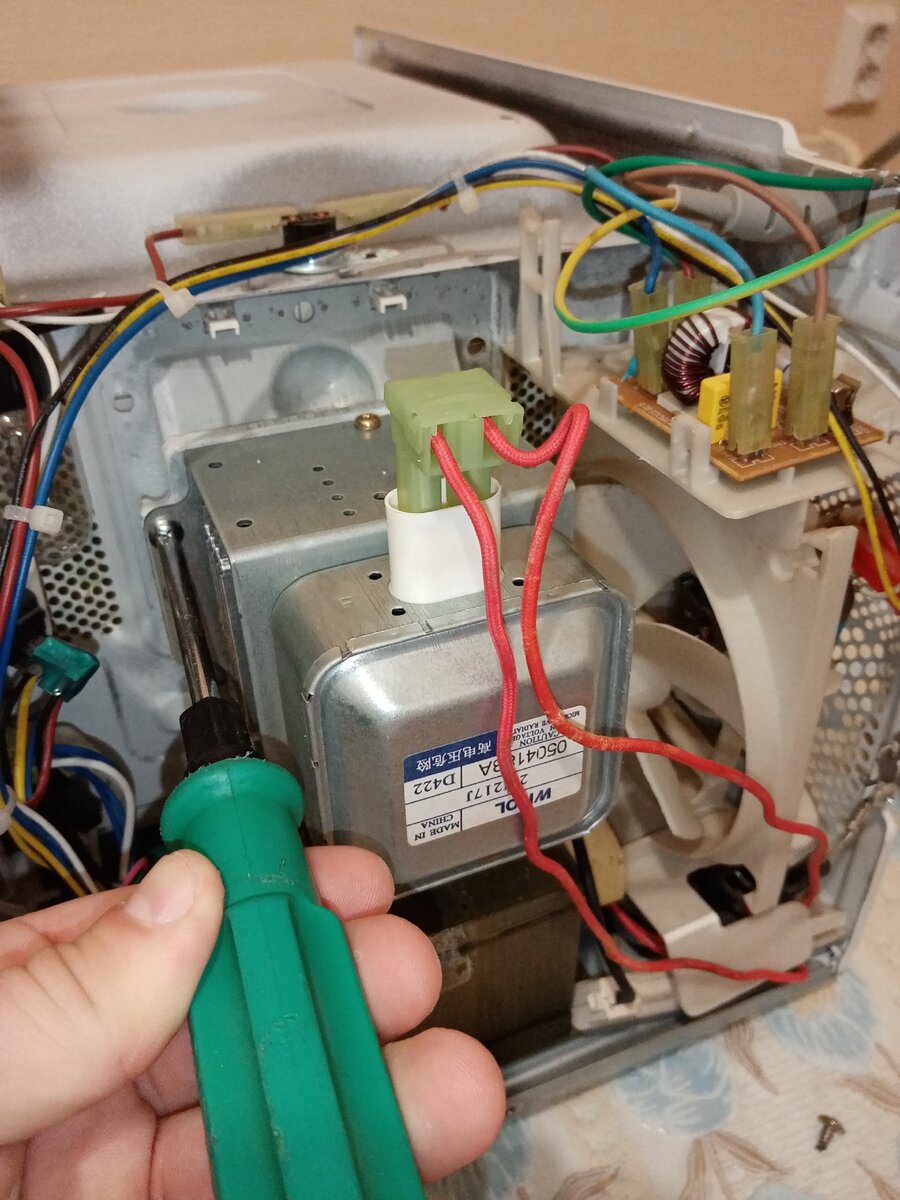

Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.

Устройство и принцип работы микроволновки

Магнетрон – это ключевая комплектующая СВЧ-печи. Деталь визуально напоминает обычную электронную лампу. Использование магнитного поля обеспечивает создание волн сантиметрового диапазона, которые, в свою очередь, расшатывают водные молекулы. Динамичное колебание микрочастиц жидкости способствует выделению тепла. Именно по такому принципу и нагреваются продукты, находящиеся внутри микроволновки.

Процесс нагрева проходит в специальной камере. Излучение замкнуто в рамках этого отсека бытовой техники. Внутри камеры расположен вращающийся диск, на который помещается продукт или блюдо. Это способствует равномерному распределению тепла. Для усиления нагрева используется также горячий воздух. Он образуется во время охлаждения магнетрона специальным вентилятором. Этот воздух подаётся в камеру. Когда один из элементов перестаёт работать, то искрит микроволновка, слышен треск при включении устройства.

Эффект действия усиливается за счёт использования диссектора, расположенного в верхней части камеры. Внешне эта деталь напоминает миниатюрный вентилятор. В процессе работы создаются волны, которые способствуют равномерному нагреву продукта. Вывод излишков горячего воздуха осуществляется через отверстия системы вентиляции.

Если появился треск в микроволновке и искрит термокамера, совершенно необязательно обращаться в сервис-центр. Можно устранить проблему самостоятельно, но сперва следует выяснить причину её появления.

Другие возможные поломки

Кроме основных поломок есть и другие, которые встречаются значительно реже, но доставляют пользователям уйму неприятностей. Давайте выясним, что делать, если микроволновая печь не работает, не крутится поддон или не работает дисплей.

Поломка подсветки

Что делать, если не горит лампочка? Подсветка СВЧ-печи включается в процессе работы или при открытии дверцы. Самая простая причина, почему она не работает — перегорание лампочки. В редких случаях проблема заключается в самой подсветке. Если лампочку можно заменить самостоятельно, то ремонт подсветки своими руками лучше не проводить. Во избежание серьёзных поломок рекомендуется обратиться к специалисту.

Неисправность предохранителя

Частая проблема после скачка напряжения — сгорание предохранителя. Эта поломка может быть причиной того, что печка не включается. Если замена предохранителя не помогла, неисправен трансформатор или диод.

Неравномерно крутится тарелка

Если тарелка крутится рывками, то следует тщательно очистить ролики. Чистка оказалась не эффективной? Вероятно, не работает двигатель тарелки. В таком случае деталь следует заменить.

Неисправность вентилятора

Если печь выключается и снова включается сама по себе — причина кроется в плохой вентиляции. Для устранения поломки потребуется очистить решётки охлаждения и штатные каналы, после чего проверить работу устройства.

Устройство не работает

Микроволновка не работает, при этом предохранитель, вилка и кабель исправны — возможно, дело в неисправности диода или трансформатора. Сложно сказать, как действовать в такой ситуации. Модели от «Панасоника» или «Самсунга» могут иметь свои особенности конструкции. Чтобы окончательно не сломать прибор, рекомендуется обратиться к мастеру.

Микроволновка не отключается

Если печь не отключается, при этом горит свет внутри камеры, вращается поддон, а сам прибор выключается только если выдернуть вилку из розетки — причина неполадок в одном из нескольких микропереключателей двери. Чтобы определить точную причину, необходимо произвести разборку устройства, после чего провести проверку концевиков. Не советуем разбирать устройство самостоятельно. Если ваша модель от производителей LG, Daewoo, Bosch или Siemens, то правильным решением будет обращение в официальный сервисный центр. Если микроволновка относится к бюджетным и малоизвестным моделям, рекомендуется вызвать ремонтника или отправить технику в мастерскую.

Теперь вы знаете, как поступить, если ваша СВЧ-печь не подаёт признаков жизни или наоборот — совсем не отключается. Зная, что может сгореть или сломаться и как разобрать устройство, можно устранить основную часть возникших неполадок

Главное — не забывать о мерах предосторожности, технике безопасности и инструкции, которая обязательно вам пригодится

Причины проблем с включением микроволновки

Проблемы с включение микроволновой печи возникают из-за естественного износа. В приборе, проработавшем от 10 до 15 лет, детали начинают выходить из строя.

Часто в поломках виноваты сами пользователи, которые не соблюдают правила эксплуатации бытовой техники. Они указаны в технической документации. При их выполнении устройство прослужит долгие годы без ремонта и поломок.

Основные правила эксплуатации:

нельзя помещать в камеру металлическую посуду и емкости с позолотой;
необходимо разогревать только разрешенные продукты;
нельзя включать устройство с пустой камерой;
следует правильно подбирать режим для приготовления;
важно избегать механических повреждений;
необходимо правильно очищать и обрабатывать технику.

На включение устройства влияет перегрузка линии. Когда в одну розетку подключают сразу несколько приборов, микроволновая печь может не начать работать из-за низкого напряжения. Чтобы исправить ситуацию, нужно отключить другие устройства.

Когда в сети постоянно случаются перепады напряжения, реле может не справиться. Перепады после скачка приводят к тому, что бытовая техника не включается. От следующего скачка могут сгореть детали устройства.

Пробой слюдяной крышки агрегата – что делать?

Выход крышки микроволновой печи из строя обусловлен чрезмерной загрязненностью ее прокладки, функционированием установки при малой загрузке, а также запуском пустого агрегата. В подобных случаях энергия, которую излучает аппарат, разрушает прокладку. Такой процесс происходит не сразу, а постепенно. СВЧ-печь получает один пробой, но продолжает нормально функционировать, второй, третий, а затем агрегат просто-напросто откажется включаться.

Необходимость замены крышки микроволновки определить очень просто. Вам нужно всего лишь внимательно посмотреть на прокладку. Если на ней имеются следы обугливания, следует сразу же произвести ремонт крышки. Сделать это можно по-разному:

  1. Снимаете крышку и максимально тщательно удаляете с нее нагар, после чего аккуратно зачищаете обуглившийся участок и обрабатываете его растворителем. Очищенную крышку можно смело ставить на место. Такая методика подходит для небольших по площади повреждений.
  2. Если в процессе очистки демонтированной крышки она начинает крошиться либо вы изначально видите, что дефекты на ней обширные, самостоятельный ремонт агрегата можно прекращать. Разумнее будет установить новый элемент.

Прокладку, кстати сказать, легко сделать самому. В качестве шаблона для нее используйте прогоревшую деталь. Положите на нее пластину слюды, выровняйте материал по сторонам и по углам, дорисуйте требуемый контур и острым ножом вырежьте новую прокладку.

Читать также: Зажим для проводов силовой

Прогоревшая слюдяная прокладка микроволновки

Края самостоятельно изготовленного изделия обработайте наждачной бумагой, а тонкой отверткой пробейте в нем отверстия, ориентируясь на шаблон. Новую прокладку уже можно устанавливать в печь. Но сначала требуется удалить нагар (если таковой имеется) с ее стенок.

Как видим, ремонт микроволновых печей вполне может производиться на дому без участия дорогостоящих специалистов. Конечно, у вас вряд ли получится самостоятельно разобраться с поломками блока управления агрегата. Но остальные проблемы легко решаемы.

Пусть ваша чудо-печка всегда радует вас ароматными и полезными кушаньями!

Соблюдайте технику безопасности при снятом корпусе.На конденсаторе может быть высокое напряжение. Искры…

Сервисные механизмы

Обычно в микроволновой печи соединяется последовательно рой агрегатов. Сейчас обсуждаем вторичные механизмы: двигатели вентилятора, стола, кварцевые лампы гриля, лампочка подсветки. Это сделано для уменьшения количества проводов. Конструктивные изменения упрощают ремонт СВЧ до максимума. Результат: перегорание одного элемента блокирует работу печи. Магнетрон молотит, как и пусковое реле. Отмеченный эффект – характерный признак причины, кроющейся во вспомогательном механизме. Эквивалентный результат при поломке третьего реле, рвущего цепь питания в нормальном состоянии (дверца открыта, и кнопка отпущена). но если от него питается реле (как сказано выше), колебаний СВЧ генерироваться не будет.

Приведенная схема характерна для СВЧ печей, полагаем, найдутся другие конструкции. Просто примите к сведению выдумки конструкторов. Элементы внутри микроволновой печи питаются напряжением 220 вольт. Иных, специальных источников внутри нет. Модели, напичканные электроникой, резко выбиваются из ряда. Инвертор для работы требует наличия ряда напряжений.

Сейчас пару слов скажем касательно возникновения пожара внутри микроволновой печи: громы-молнии бьют. На выходе волновода, передающего СВЧ энергию отсеку, стоит слюдяной фильтр. Визуально плотная ткань, напоминающая строительный утеплитель. Поверхность должна быть чистой, сухой. Иначе — гром и молния возникнут без труда. Жир способствует пробою изоляции, в результате внутри возникнет разряд. Имейте глупость положить в отсек вилку – молния запросто пробьет эмалированное покрытие. Останется черное пятнышко, в худшем стенка прогорит насквозь.

Перечислены основные виды неисправностей, рассказали конструкцию – надеемся, что читатели отыграют подачу.

Обратите внимание, что СВЧ излучение вредно для здоровья. Поэтому ремонт микроволновых печей на регулярной основе лучшей работой не назовешь

Инструкция самостоятельного ремонта микроволновой печи

Отключаем прибор от сети питания и оставьте его на несколько минут. Конденсаторы удерживают напряжение в течение короткого промежутка времени. Нельзя приступать к работе сразу после отключения от сети.

Снимаем боковую крышку печи. В большинстве случаев она закреплена на простых саморезах. Но помните! На некоторых микроволновых печах крышка запломбирована. Если вы сорвете заводскую пломбу, то не сможете воспользоваться гарантией от производителя.

Протираем все детали прибора и удаляем пищевые отходы.

При помощи мультиметра проверяем все участки цепи (чаще всего повреждения незаметны).

Монтируем новую деталь. При этом не забываем о соответствии микросхемам прибора.

Аккуратно прикручиваем крышку.

Тестируем прибор. В случае непонятных шумов или странного поведения микроволновки после ремонта, стоит незамедлительно отнести ее к мастеру.

Важно помнить! Чаще всего, неисправности в электроприборах – это следствие нарушения правил эксплуатации. Перед началом использования прибора прочитайте инструкции от производителя.

Не оставляйте микроволновку работать вхолостую, избегайте попадания пищи на части приборов. Это значительно продлит срок службы прибора, а также позволит вам воспользоваться гарантийным ремонтом микроволновой печи.

Средний срок службы одной микроволновой печи – 5 лет. После истечения этого срока рентабельнее покупать новый прибор, а не ремонтировать старый.

Надеемся наша статья была полезной для вас, и поможет вам провести самостоятельный ремонт вашей СВЧ печи.

Электрическая схема, устройство и принцип работы микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Микроволновая печь не греет и сильно гудит

Если вы обнаружили, что микроволновая печь включается но не греет и издаёт непривычный звук (к примеру, гудит), этому есть 3 объяснения:

  • в негодность пришёл диод. Эта деталь не даёт проходить току в противоположном направлении, ток движется только в одну сторону. При выходе из строя этой детали, прибор начинает жужжать и не нагревает пищу;
  • пора менять конденсатор. Поломка конденсатора приводит к генерации волн и прибор гудит;
  • поломка магнетрона. Дефект данной детали также может быть причиной жужжания или гудения.

в негодность пришёл диод. Эта деталь не даёт проходить току в противоположном направлении, ток движется только в одну сторону. При выходе из строя этой детали, прибор начинает жужжать и не нагревает пищу; пора менять конденсатор.

Если все же вы решили произвести , то перед тем, как что-либо смотреть, выключите прибор из сети. Обязательно найдите инструкцию, где есть названия всех деталей, которые там находятся.

Проверка системы блокировки

Независимо от модели микроволновой печи внутри находится магнетрон, который является радиоизлучающим устройством

Если не применять меры предосторожности излучение может нанести огромный вред здоровью человека. Дверца с прозрачным стеклом и металлической сеткой не позволяет излучению проникать наружу

Она плотно соединяется с корпусом, именно в этом месте электромагнитная волна имеет нулевое значение.

Очень важно регулярно проводить диагностику системы блокировки:

Сначала осмотреть дверцу, чтобы определить плотность прилегания и надежность запирания. Для этого можно использовать лист бумаги.
Поместить ее между дверцами и корпусом, прижать, попробовать извлечь из камеры.
Если прикладываются усилия для извлечения бумаги, значит все в порядке. Свободный выход листа говорит о том, что необходимо выполнять регулировку дверцы.
Настройка производится в двух местах: зона петель и замка

Основная цель – это плотное примыкание дверцы с основанием, чтобы излучение не распространялось за пределы бытового прибора.
Следует уделить особое внимание микропереключателю, как в открытом, так и закрытом состоянии. Прозвонить их при помощи тестера и если обнаружатся неполадки заменить оба, поскольку эксплуатационный ресурс у них одинаковый.

Чтобы уменьшить зазор необходимо:

  • ослабить винты крепления петель дверцы,
  • нажать на верхнюю часть створки таким образом, чтобы уплотнитель плотно прилегал к камере печи,
  • зажать винты петель дверцы.

Внимание! СВЧ не будет включаться, если не подается сигнал на электронный модуль управления о закрытой двери. В таком случае контакты разомкнуты, а значит, концевой выключатель сломался

Его следует заменить.

Порядок поиска неисправности

В первую очередь изучите информацию на дисплее. Современные модели оснащены встроенной системой самодиагностики. При возникновении той или иной неисправности высвечивается код ошибки на табло.

Если же у вас старая модель: таймер механический и ручка переключателя режимов, придется проводить полную диагностику.

Проблемы с блоком управления можно выявить еще на этапе поверхностной диагностики. Обычно дисплей не работает вообще или его показания ошибочны. Для защиты чувствительных к скачкам напряжения элементов микросхемы в блок управления интегрирован предохранитель.

Предохранитель на плате управления

Проверьте мультиметром (в режиме измерения напряжения), поступает ли питание на вход трансформатора. Если напряжение не поступает, проблема с ЭБУ. Электроника обычно выходит из строя после перепадов напряжения, поэтому рекомендуем использовать стабилизатор.

Причина многих бед – отказ предохранительных и контрольных датчиков. Например, температурного реле или сенсора пара. В механических органах управления может произойти окисление или протирание контактов. Чтобы разобраться в их характеристиках и типах, необходимо иметь схему на конкретную модель микроволновой печи.

Теперь приступаем к проверке механического таймера. Установите мультиметр в режим измерения сопротивления, установите таймер и приложите щупы к выходным клеммам – прибор должен показывать отличное от исходного значение. Работу часового механизма таймера механического типа должно быть слышно, когда микроволновая печь находится в выключенном состоянии.

Таким образом измерьте контакты на всех механических устройствах управления СВЧ-печью. Так как устройство потребляет сильные токи, для их коммутации используют реле. Его нужно также проверить: измерить сопротивление катушки, прозвонить пару контактов.

Если вышеперечисленные манипуляции выявить проблему не помогли, скорее всего, проблема в блоки генерации СВЧ-волн. Именно поломки в этом узле являются ответом на вопрос, почему нет нагрева, а вместо этого слышен рев

При этом важно отличать неисправности. Микроволновка будет гудеть как при неисправностях с магнетроном, так и при перегорании магнетрона. Единственное, что можно попытаться сделать – заменить плавкий предохранитель

Помните, что новая деталь должна иметь идентичные характеристики

Единственное, что можно попытаться сделать – заменить плавкий предохранитель. Помните, что новая деталь должна иметь идентичные характеристики.

Где находится плавкий предохранитель

Для выполнения манипуляций по замене отключите устройство от сети, снимите верхнюю крышку. Обычно предохранитель крепится на двух защелках. Вытащить сгоревший элемент и заменить его на новый не составит труда. Выполняя работы по замене плавкого предохранителя, во избежание поражения током, не касайтесь других узлов, особенно незащищенными руками.

Заключение

Прежде чем разобрать микроволновую печь и проверить состояние ее внутренних узлов, следует убедиться в наличии питания. Порядок действия стандартный. Осматривается вилка, проверяется предохранитель, нужно удостовериться, что на силовом кабеле нет заломов, потертостей, заметных на ощупь переломов жилы. Отдельно осматриваются места выхода провода из вилки и входа его в корпус.

Только после того, как наличие питания, целостность кабеля и предохранителя микроволновой печи проверены, можно приступать к дальнейшему осмотру и ремонту. При этом стоит помнить: аккуратность, внимательность и следование правилу «от простого к сложному» обязательно приведут к хорошему результату диагностики и ремонта.
