Диагностика и ремонт системы отопления: восстановление работы труб, радиаторов, циркуляционных насосов и котлов

Ремонт котлов отопления

Ремонт котла отопления

Котлы отопления являются наиболее сложным элементом теплоснабжения. Восстановить их работоспособность в случае поломки своими силам практически невозможно. Поэтому перед тем, как выполнить ремонт дизельных котлов отопления или их других аналогов следует проанализировать все возможные последствия.

Сначала необходимо проверить – действует ли еще гарантия на оборудование. Если это действительно так – необходимо вызвать специалистов для устранения проблемы. Самостоятельный ремонт электрических котлов отопления может стать причиной преждевременного аннулирования гарантии.

Но первичные знания о причине неисправности помогут специалисту. Можно в телефонном режиме описать аварийную ситуацию. Предстатель компании возьмет с собой оптимальный набор инструментов и комплектующих, необходимых для замены.

Выполнение ремонта электрических котлов отопления может понадобиться в следующих случаях:

  • Резкое снижение нагрева теплоносителя;
  • Выход из строя блока управления;
  • Поломка теплообменника – появление течи;
  • Влияние сторонних факторов, приведших к возникновению поломки – резкий скачек напряжения в сети, перегрев теплоносителя.

Ремонт дизельного котла

Нередко причиной ремонт дизельных котлов отопления может стать качество используемого топлива. В этом случае можно самостоятельно прочистить форсунку и проверить блок первичного нагрева топлива. Если эти действия не решили проблемы – придется вызвать специалиста.

Но есть ряд поломок, которые невозможно устранить, выполнив ремонт электрических котлов теплоснабжения. В первую очередь это касается разрушения корпуса и отсутствие ремонтопригодности теплообменника. В этих случаях целесообразнее приобрести новое оборудование, чем выполнить ремонт дизельных котлов теплоснабжения.

Стоимость выезда специалиста для проведения диагностики.

В каждом конкретном случае стоимость может меняться и зависеть как от сложности самой системы, так и от степени допущенных ошибок. Это, в свою очередь, влияет на время проведения самих работ и на объем мероприятий необходимых для проведения анализа.

Начальный вызов специалиста по Воронежу составляет 1000 рублей, за город 1800 – 2000 рублей.

Ознакомившись с ситуацией на месте, наш представитель составит подробную смету диагностических работ.

Важные замечания.

Заказывая диагностику, пожалуйста, помните о нижеследующих пунктах:

  • Некоторые дефекты имеют так называемый плавающий, временный характер. Приехав к вам, домой и, не увидев проявления проблемы, порой невозможно понять причину ее появления, поэтому, когда вы делаете заказ, постарайтесь спланировать все так, чтобы вероятность проявления проблемы была очевидной.

  • Хотя мы стараемся предложить для ремонта вашей системы отопления самый лучший вариант, не требующий серьезных капиталовложений и нарушения уже существующей отделки, иногда допущенные ошибки настолько серьезны, что без потерь просто не обойтись. К примеру, недостаток тепла целой ветки отопления может происходить из-за зауженного диаметра подводящих труб, уже скрытых в стенах или полу, на которых проведена отделка. А установка более мощного циркуляционного насоса приведет к другим существенным недостаткам, например, шуму. Однако это не означает, что необходимо сразу же портить всю отделку и менять трубы по всей ветке. Возможно, мы сможем найти более разумное решение. Имея богатый опыт работы, наши сотрудники будут рады помочь вам!

  • Конечно, мы не всесильны. Иногда можно столкнуться с ситуациями, когда трассировка труб выбрана нелогично, запутанно и непоследовательно, а монтаж системы выполнен настолько отвратительно, что художник абстракционист, по сравнению горе мастерами, сляпавшими эту систему, покажется просто несмышленым юношей. Конечно, трудные ситуации встречаются, но они разрешимы, и мы беремся за них! Стоит, однако, помнить, что мы не всегда сможем предложить вариант реанимации такой системы без серьезных затрат.

Ремонт систем отопления и регулировка отопительного оборудования является ответственным мероприятием, предполагающим наличие знаний большего объема, чем даже на этапе проектирования.

Доверяйте ремонт системы отопления специалистам, имеющим не только теоретический, но и практический опыт решения подобных проблем!

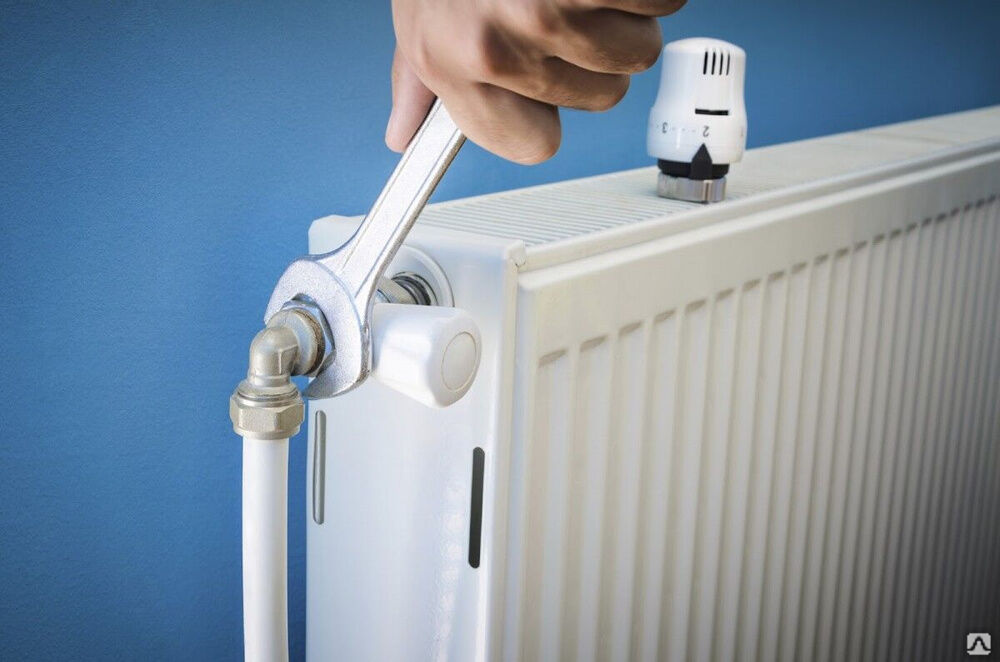

Ремонт батарей своими руками

Ремонт батареи отопления

Чаще всего аварийные ситуации происходят с батареями и радиаторами отопления. Это обусловлено особенностями их эксплуатации. Своевременный ремонт батарей отопления поможет не только устранить аварию, но и даст возможность использовать этот элемент теплоснабжения в дальнейшем.

Существует ряд причин, по которым радиатор выходит из строя. Главной из них является процесс ржавления – уменьшение стенок труб. Они не выдерживают давления системы, происходит формирование щели. Для оперативного устранения проблемы можно выполнить временный ремонт радиатора отопления своими руками. Лучше всего для этого использовать холодную сварку. Предварительно необходимо проверить, рассчитана ли она на применение к материалу изготовления радиатора.

Холодная сварка для радиаторов отопления

Ниже приведен порядок действий для осуществления самостоятельного ремонта батарей отопления:

  1. Отключить радиатор от общей отопительной системы.
  2. Определить место разгерметизации и зачистить его от грязи, краски и жирового слоя.
  3. Подготовить раствор горячей сварки. Если она двухкомпонентная – следует действовать строго по инструкции от производителя.
  4. Выполнение ремонта радиатора отопления своими руками – на тканевую основу наносим холодную сварку и обматываем место протечки.
  5. Для лучшей герметизации рекомендуется зафиксировать заплату монтажным хомутом. Если это невозможно из-за конструкции батареи – наносим дополнительный слой холодной сварки.

После ремонта батареи теплоснабжения можно вновь подключить ее к общей системе отопления. Но делать это следует только после окончательного высыхания холодной сварки.

Выполнение подобного ремонта радиатора теплоснабжения своими руками лишь временно решит проблему. Оптимальный вариант восстановления работоспособности радиатора – замена секции или использование электрической (аргоновой) сварки.

Ремонтируем секционные батареи

Множество батарей отопления относится как раз к секционному типу. И в первую очередь, это батареи из чугуна и биметаллические. Конечно, профилактический осмотр лучше всего проводить еще до того, как на улице станет холодно, или когда уже потеплеет. Но очень часто самые активные действия начинаются уже после того, как проблема превращается в критически срочную.

Именно она чаще всего вызывает ремонт. Приведем инструкцию, как устранить течь радиатора отопления самостоятельно:

  • Проверяем, действительно ли течет батарея отопления. Обычно место протечки видно сразу. Но бывает, что очень сложно найти его. Если это так, то радиатор снимается, затем погружается в емкость с водой. И там, где есть отверстие, начнут идти пузырьки воздуха. Но часто, чтобы выявить, где потек радиатор отопления, не составляет труда и так.
  • Готовим инструментарий. Когда вы уже определили место, где протекает батарея отопления, будем ее ремонтировать. Для этого подготовим тонкий стальной трос, замазку (смесь эпоксидной смолы и металлического порошка, густотертые белила цинковые, порошковый или полимерный герметик, холодная сварка – на выбор), полотно (или другая ткань или бинт, чтоб наносить замазку), металлический хомут (можно взять изоленту или резину с проволокой).

«Холодная сварка» — средство для аварийной герметизации труб и радиаторов отопления

  • Когда мы обозначили прорыв батареи отопления и собрали инструменты, оборудуем место ремонта. Под радиатор кладем клеенку, ткань-непромокашку или же кусочек пленки. Сверху кладем большую тряпку для вбирания воды. Если надо – рядом ставим тазик или ведро.
  • Теперь место, где подтекает батарея отопления, нужно зачистить. Часто это место находится на стыке секций. Нужно снять старую обмотку, убрать части прокладки и краску. Берут струну и зачищают стык до металла. Очищенный участок промывается бензином, чтоб в дальнейшем новая обмотка прилегла хорошо.
  • Место, где потекла батарея отопления, нужно замазать. Состав замазки наносим на ленточку из ткани, максимально плотно наматываем ее на стык, делая 2-3 слоя – количество зависит от состава.
  • Замазанный участок, где раньше была такая проблема, как капает батарея отопления, закрепим хомутом. Хомут накладывают на замазку, стягивают его и фиксируют болтами и гаечками.

Когда отопительный сезон будет окончен, рекомендуется поменять этот радиатор на цельный и новый, или хотя бы его секции, которые повреждены. Помимо течи, распространенной является такая проблема, как воздух в радиаторе отопления. Воздух в батареях отопления лучше всего должны удалять специалисты, чтобы не вызвать в дальнейшем более серьезных ремонтных работ.

Основные проблемы с отоплением и методы их устранения

При эксплуатации водяной отопительной системы в частном доме могут возникать различные проблемы. Неполадки, которые происходят в обогревательных элементах и арматуре, возможно, устранить своими руками. Некоторые общие проблемы также решаются хозяевами самостоятельно. Задачи, связанные с ремонтом котла, требуют специальных знаний и опыта. Их лучше доверить специалистам.

Батареи плохо работают, не нагреваются

Причин слабого нагрева батарей в частном доме может быть несколько. Основные источники проблемы:

  • В систему отопления попал воздух и образовал пробки.
  • Радиаторы забились грязью и уже не обеспечивают достаточный теплообмен.
  • Давление в системе отопления упало и не продавливает весь контур.
  • Монтаж отопительного оборудования выполнен с нарушениями.
  • Кто-то перекрыл краны у батареи.

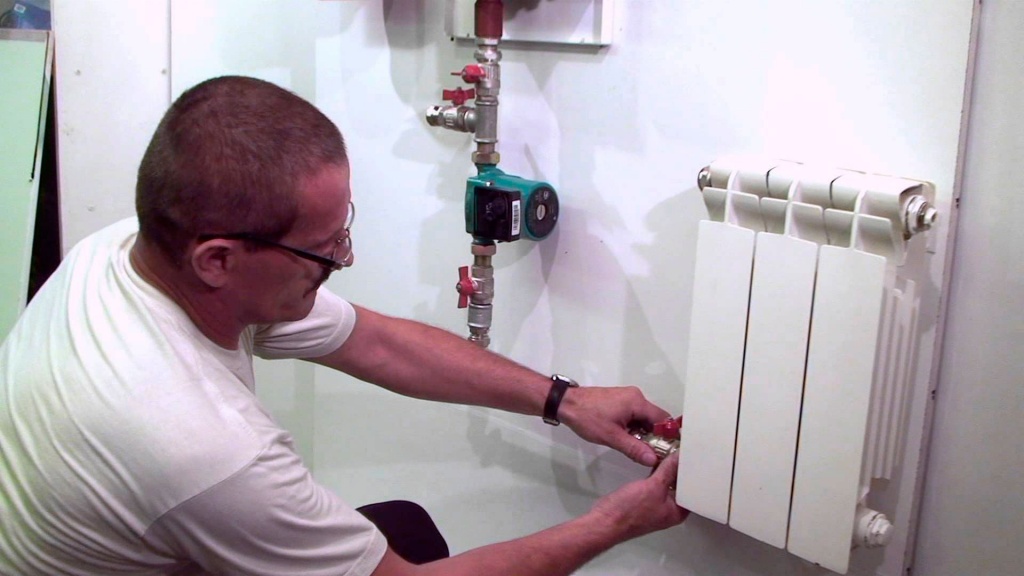

Первым делом желательно спустить воздух. В современных радиаторах для этого предусмотрены специальные краны Маевского.

Важно! Следует быть аккуратным с открытием крана. Отодвинуть лишние предметы, подставить под спускное отверстие посудину

Если выпуск воздуха не помог, то желательно заняться промывкой системы. Откручивается пробка у батареи и подставляется большая ёмкость. Хорошо, если в системе предусмотрен краник для таких случаев. Желательно сливать воду до тех пор, пока жидкость не станет чистой. В особо сложных случаях придётся снять батарею целиком и отдельно промыть под давлением.

Давление в системе отопления частного дома создаётся циркуляционным насосом и расширительным баком. Для поднятия давления часто достаточно открыть вентиль у котла и впустить в систему дополнительное количество теплоносителя. Такая проблема нередко возникает в двухконтурных отопительных приборах.

В случае неправильного монтажа разобраться с проблемой непросто. Лучше пригласить специалистов.

Падает давление

Когда давление периодически падает, то это говорит об одном из трёх явлений:

  • В элементах оборудования образовалась течь.
  • Из системы медленно выходит воздух.
  • Происходит обкатка новых алюминиевых батарей.

Для обнаружения места утечки внимательно осматриваются все части отопительной системы. Там, где вода просачивается наружу, почти всегда появляются следы коррозии или белый соляной налёт. Когда утечка происходит в насосе и элементах котла, обязательно их обследовать. Для проверки расширительного бачка достаточно нажать на ниппель. Брызги из этой части гидрокомпенсатора будут означать, что придётся менять мембрану.

Часто периодическое падение давления в системе связано с неправильным заполнением её теплоносителем. Во время первого запуска или после непредвиденной остановки работы оборудования в систему может попасть воздух. Циркулируя по трубам, воздух будет потихоньку удаляться, и давление будет падать. В этом случае советуют произвести сброс воды в самой удалённой от котла точке при включённой подпитке.

Алюминиевые батареи имеют свойство на начальном этапе своей работы гасить давление. Происходит такой эффект из-за процессов окисления внутри радиаторов.

Разбалансировка

Балансировка в домашней системе отопления необходима для равномерного распределения тепла между радиаторами.

Чётко отбалансировать подачу воды в радиаторы возможно только с помощью специального прибора.

В домашних условиях калибровка идёт по температуре батарей. Подача регулируется кранами. У самой дальней точки вентили открываются полностью, и далее идут к котлу по убыванию мощности струи. На ближайшем к АГВ радиаторе вентиль открывается совсем немного. Процесс выравнивания длительный и весьма утомительный, при отсутствии соответствующего опыта.

Отсутствие циркуляции

Движение теплоносителя в системе отопления реализуется двумя способами: принудительно или посредством конвекционных потоков. Отсутствие циркуляции в контуре приведёт к тому, что батареи будут холодными при исправном котле. Нарушить движение воды по магистрали может поломка насоса или затор в трубах. Причиной пробки служит грязь, воздух в больших количествах, наплывы в местах спайки полипропиленовых труб, наросты из ржавчины внутри стальных конструкций. Иногда циркуляция нарушается ледяной пробкой на участке.

Проектирование систем отопления – гарантия правильного функционирования здания

Одна из важнейших инженерных коммуникаций помещения — отопление. От отопительной системы напрямую зависят комфортные условия пребывания. Иногда компании игнорируют проектирование отопления зданий, проводят монтаж собственноручно. Во избежание неприятных ситуаций, приводящих нарушению функционирования, рекомендуется составить проектную документацию. Проект учитывает все факторы, влияющие на систему, отмечает архитектурные особенности сооружения, его площадь, особенности перекрытий, климатические условия, а также взаимодействие отопительной сети с другими инженерными коммуникациями.

Климатические условия нашей страны требуют решения вопроса проектирования системы отопления здания четко и основательно. Проектирование нужно проводить в соответствии с исходными данными:

  • Техническое задание.
  • Условия, предоставляемые управляющей компанией-поставщиком энергетических ресурсов.
  • Нормативная документация соответствия (СНиП, Госстандарт).
  • Планировка проектируемого здания.
  • Сопротивление ограждающих конструкций, класс энергоэффективности помещения.

Цены и сроки

Работа производится для сооружений любого назначения: частных и многоквартирных домов, коммерческих и промышленных объектов, построек со сложной архитектурой и т.д.

СТАДИЯ ПРОЕКТИРОВАНИЯ Рабочая документацияПлощадь объекта, м2
500-15001500-50005000-10000свыше 10000
Стоимость проектирования, руб. /м2
СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ50454020
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ30201510
КОНДИЦИОНИРОВАНИЕ20201510
ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ50403020
АПС и СОУЭ (Пожарная сигнализация)30201510
СКУД (Система контроля и управления доступом)20201510
ВИДЕОНАБЛЮДЕНИЕ20201010
СКС (Структурированные кабельные сети)20201510
Срок выполнения проектных работРабочих дней
202530По договоренности

*Цены указанные в таблице ориентировочные, точная стоимость рассчитывается индивидуально для каждого проекта.

Калькулятор

85 000

Ориентировочная стоимость проекта площадью м2

Виды открытых систем

Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел. Нагретая вода может двигаться по магистралям двумя способами:

  • с помощью естественной циркуляции;
  • искусственным побуждением от насоса.

В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1м3 воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1м3 падает до 983 кг.

Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. Поэтому скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.

Примечание. В гравитационных системах магистрали делаются с увеличенными уклонами и диаметрами труб.

С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.

Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.

Примечание. Чтобы обогрев частного дома не прекращался вместе с отключением электричества, циркуляционный насос принято устанавливать на параллельной байпасной линии.

Правильная эксплуатация

Ряд простых требований относятся к любому циркуляционному насосу:

Нельзя допускать холостой ход насоса в отсутствии воды

Касается насоса и мокрого и сухого типа.
Нельзя допускать работу насоса с остановленным током воды, например, если перед или после насоса перекрыт вентиль.
Следует определить оптимальный режим работы с учетом максимальной и минимальной пропускной способности оборудования.
Важно соблюсти требования производителя по номинальному давлению воды в системе.
Температура теплоносителя не должна превышать 65оС. Потому циркуляционный насос устанавливается на обратной линии перед котлом, где течет уже остывшая вода

При превышении заданного порога многократно ускоряется процесс отложения солей жесткости на внутренних поверхностях насоса.
Нельзя допускать длительного простоя. Примерно раз в месяц или два желательно включать насос на 15 минут. Если этого не делать, то в процессе окисления повышается риск заклинивания вала.
Недопустимо использовать циркуляционный насос для перекачки грязной воды с включением плотных частиц во взвешенном состоянии. Обязательно устанавливается фильтр грубой очистки, или другими способами контролируется чистота воды или теплоносителя.

В рабочем режиме у насоса должен быть равномерный звук работающего привода и постоянное значение напора на выходе, что контролируется установленным манометром. При хорошем обращении даже самый простой циркуляционный насос способен проработать до 5 лет, пока не износятся основные его элементы.

Первые шаги при возникновении аварийной ситуации

Чем замотать трубу отопления? Если у вас дома будут в запасе парочка хомутов с резиновыми уплотнениями, то можно будет предотвратить некоторые аварийные ситуации. В случае возникновения аварии самое главное, что необходимо сделать, – это перекрыть подачу теплоносителя на участок, на котором возникла протечка трубы отопления.


Перекрытие стояка отопления многоэтажного дома

Потребуется остановить работу отопительного котла, отключить насос и перекрыть необходимые краны и вентили. Хомут решит проблему на время, поэтому ремонт все равно будет неизбежен. Перед тем, как приступить к ремонту, потребуется подготовить нужные материалы и инструменты, отключить отопление, перекрыть все краны и слить из системы воду. В зависимости от материала, из которого изготовлены трубы, ремонт может выполняться различными способами.

Теплоизоляция и шумоизоляция труб отопления

Правила ремонта автономного отопления

Ремонт отопления в частном доме

Поломку автономного теплоснабжения не всегда можно выявить сразу. Аварийный ремонт системы отопления требуется только при явном наличии неисправностей – протечке радиаторов, труб или выходе из строя котла. Но сложнее определить неисправность по косвенным признакам.

Существует несколько факторов, указывающих на необходимость ремонта отопления в частном доме. Прежде всего – постоянное снижение давления в системе. Причиной этому является небольшая протечка. Еще одним признаком считается ухудшение работы теплоснабжения снижение КПД, неравномерное тепловое распределение. Своевременный ремонт систем отопления загородного дома поможет устранить эти проблемы.

Перед восстановлением работоспособности автономного теплоснабжения необходимо выполнить следующие действия:

  1. Отключить котел. Для твердотопливных моделей рекомендуется ограничить приток воздуха в камеру сгорания для снижения теплоотдачи до минимального уровня.
  2. Определить зону поломки и перекрыть доступ теплоносителя на этом участке.
  3. Выбрать оптимальную технологию осуществления ремонта отопления в частном доме. Она зависит от типа поломки – разгерметизация труб или радиаторов, выход из строя котла, расширительного бака, циркуляционного насоса.
  4. Выполнение ремонтных работ системы отопления в частном доме.
  5. Проверка работоспособности системы, запуск отопления.

Это общая схема, которая имеет ряд нюансов в зависимости от вида восстановительных мероприятий. Следует учитывать все факторы влияния – температуру на улице, тип теплоносителя в системе (вода или антифриз), комплектацию теплоснабжения. В некоторых случаях лучше сделать первичный аварийный ремонт системы отопления, а затем вызвать специалистов для профессионального решения проблемы.

Специфика отопления зданий большой площади

  • Работа с промышленными объектами подразумевает понимание технологического процесса с учетом всех его факторов: потребности производственного цеха в отоплении, назначение необходимой температуры для обеспечения работы, учет тепловыделений от рабочего оборудования.
  • В производственных помещениях отопление может быть как воздушным, так и водяным. Теплоноситель имеет температуру свыше 100С для максимальной эффективности.
  • Все чаще люди стараются сократить расход энергоресурсов, сэкономив на коммунальных услугах. С этой целью в план включаются рекуператоры.
  • Их задача – обеспечить круговой оборот тепла. В России данный способ используют редко, чаще всего в частных домах, построенных по европейским стандартам.

Что входит в плановые работы по обслуживанию систем отопления?

Техническое обслуживание включает комплекс процедур для проверки функциональности системы, устранения плановых дефектов и неисправностей в работе:

  • визуальное обследование разводящего трубопровода;
  • проверка работоспособности насосов;
  • осмотр на предмет целостности магистрали трубопровода;
  • устранение излишков воздуха через краны, воздухосборные конструкции – это необходимо при изменениях показателей давления на магистрали подачи теплоносителя;
  • проверка температуры теплоносителя и уровня давления;
  • очистка и промывка грязевых фильтров, арматуры запорного, регулирующего типа.

Плановое обслуживание систем отопления подразумевает выявление дефектов и замену неисправных деталей, устранение протечек, подновление теплоизоляционных слоев. При проведении работ в многоэтажных домах оценивается целостность и сохранность приборов отопления при поквартирном обходе.

Перед проверочными и техническими работами сотрудники УК обязаны предупредить жильцов о плановых процедурах заранее. Чаще всего за 30-45 дней. Хозяева и жильцы квартир обязаны пропустить сотрудников и предоставить все отопительные приборы, трубопроводы для осмотра и проверки.

Устройство циркуляционного насоса для отопления

Основные детали:

  • Металлический корпус, внутри которого размещаются действующие узлы. При изготовлении корпуса применяется нержавеющая сталь, алюминий или различные сплавы.
  • Электродвигатель — главная часть насоса.
  • Крыльчатка, представляющая собой колесо с лопастями. Она устанавливается на роторе и обеспечивает перекачку теплонесущей жидкости. Чаще всего крыльчатка изготавливается полимерной.

Фото 1. На схеме показано устройство циркуляционного насоса: указаны все самые важные детали.

Циркуляция в контуре возникает при вращении ротора с помощью электродвигателя. Вращающиеся лопасти выталкивают поступающую жидкость внутрь насоса дальше, в нагнетательный парубок. Широко распространены два типа насосов:

  • Мокрые — применяются для бытовых отопительных систем. При работе их ротор пребывает в жидкости, что обеспечивает постоянную смазку и своевременное охлаждение движущихся элементов.
  • Сухие — встречаются в больших и средних котельных, а также используются для обогрева значительных площадей. Двигатель с ротором сухой конструкции размещаются в отдельном блоке, и вращение передаётся на лопасти с помощью специальной муфты.
