Как самостоятельно разобрать и отремонтировать светодиодную лампу на 220В

Проверка светодиодов тестером

Одной из причин неисправности светодиодной лампы считается выход из строя излучателя. Как правило данный элемент перегорает, что становится заметным в связи с появлением черного нагара. Но, не все светодиоды являются неисправными, поэтому необходимо произвести проверку каждого из них. В разных моделях ламп количество установленных светодиодов отличается и может доходить до нескольких десятков штук.

Поиск неисправного диода осуществляется с помощью тестера. В процессе проверки сравнивается уровень сопротивления перехода светодиодов во время прямого включения. В другом случае проверку можно выполнить подручными средствами. Нужно воспользоваться резистором, сопротивлением от 150 до 1000 Ом, соединенным последовательно с обычной батарейкой с напряжением от 1,5 до 9 вольт. Выводы с минимальным напряжением подносят к каждому диоду поочередно в прямом подключении. Если светодиод неисправен, он не будет излучать свет. В этом случае не требуется выпаивать светодиоды с общей платы.

Принцип работы и устройство светодиодной лампы 220 V

Filament LED

Следует сразу отметить, что лампы с такими светодиодами (филаментными) ремонту не подлежат. В них колба наполнена инертным газом, причем производители держат в секрете точный состав. Качественное воспроизведение промышленной технологии в домашних условиях невозможно.

Такие приборы вполне можно восстановить при поломке

Все они созданы из стандартных недорогих светодиодов, которые приобрести можно без лишних затруднений. Для проверки и выполнения рабочих операций подойдут типовые инструменты. Простейшие специальные приспособления для демонтажа и последующей сборки можно сделать своими руками.

Принцип работы светодиода

Подробно изучать физические процессы не имеет смысла. Достаточно отметить, что в данном случае источником света является специализированный полупроводниковый прибор. Он излучает свет при подаче постоянного напряжения в несколько вольт при относительно небольшой силе тока. Это значит, что понадобится выпрямление и ограничение соответствующих электрических параметров. Наличие p-n перехода свидетельствует о возможности уточнения работоспособности с применением типовой проверки обычного диода.

Устройство лампы

Драйвер – это электронная схема, которая выпрямляет напряжение, ограничивает силу тока номинальным значением. Необходимое количество светодиодов установлено на подложке с радиатором для отвода тепла. Рассеиватель устраняет неравномерности светового потока и чрезмерную яркость отдельных излучающих элементов.

Компоненты блока питания

В этой простейшей электрической схеме драйвера светодиодной лампы 220 В конденсатор C1 вместе с резистором R1 снижают напряжение до нужной величины. Ее определяет количество последовательно включенных светодиодов. На каждом из них падение напряжения составляет около 3 V (точная величина указана в техническом паспорте прибора). После диодного мостика оставшиеся пульсации сглаживает конденсатор C2. Резисторы R3, R4 ограничивают пусковой ток при подключении к сети питания. Когда лампа выключается, через R2 параллельный конденсатор быстро разряжается.

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Причины поломки

Несмотря на стремительно растущий ассортимент светодиодных ламп на 220В, их внутреннее устройство основано на общих принципах схемотехники. Визуальные конструктивные и схемные отличия носят исключительно экономический характер. Поэтому восстановив работоспособность одной лампы, ремонт каждой последующей будет проходить быстрее. Особенно это правило работает с дешёвыми китайскими светодиодными лампочками.

Конечно отличия между светодиодными лампами присутствуют. С них и начнём. Первое – это количество светодиодов в лампе. Оно зависит от мощности LED-лампы и типа самих светодиодов. В лампах и светодиодных светильниках первого поколения устанавливали светодиоды с линзой, сейчас же всё базируется на SMD элементах. Часто на плате размещают не более 10 одноваттных светодиодов, реже встречаются модели, внутри которых находятся около 50 светодиодов малой мощности. В любом случае все они соединены между собой последовательно. Это означает, что при выходе из строя одного светодиода, остальные перестают светиться. Почему светодиоды с заявленным сроком службы 30 тыс. ч. так быстро умирают? Причин несколько: использование элементной базы низкого качества, отсутствие стабилизации по току, перегрев кристалла, скачки сетевого напряжения. Некоторые производители изначально «перегружают» светодиоды, чтобы произвести впечатление на покупателя высокой яркостью от миниатюрного светодиодного светильника.

Как найти неисправный светодиод мультимером?

А что делать, если все светодиоды визуально целые и на них нет никаких черных точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный светиться не будет, как бы вы не меняли полярность. После выявления неисправности дальнейший ремонт проводите как было показано выше.

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

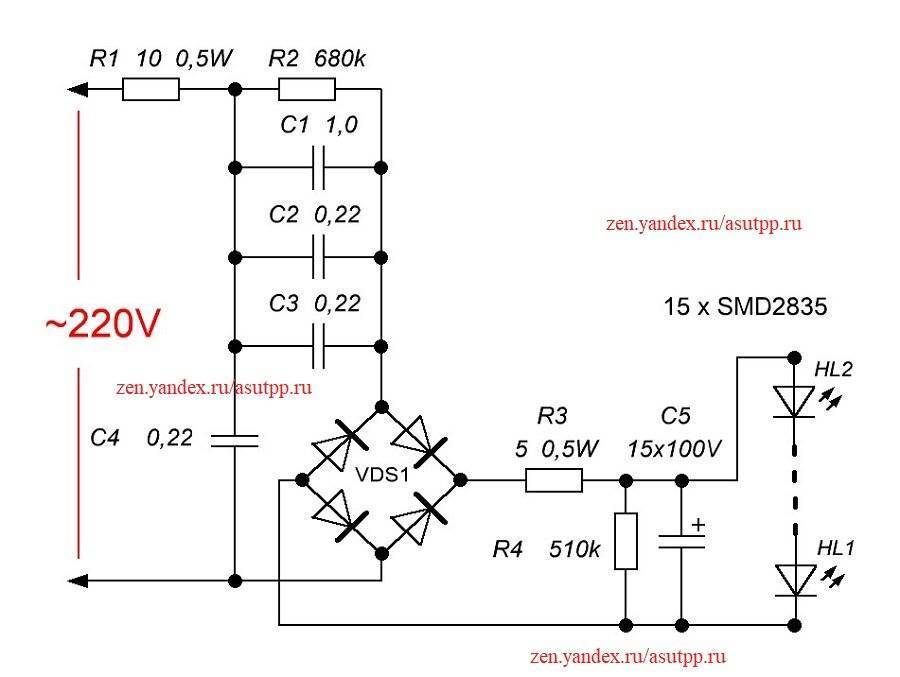

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

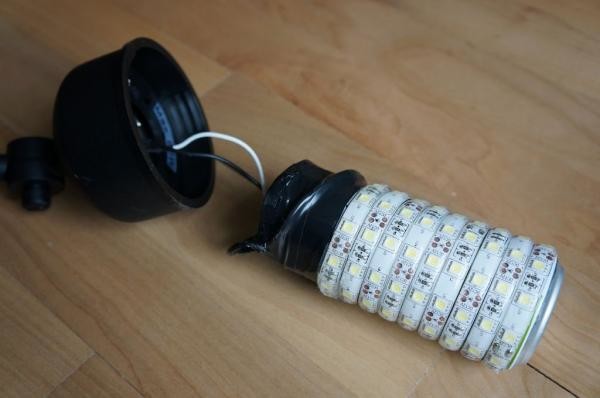

Сборочный процесс

В первую очередь люминесцентную лампу надо разобрать. Нас в этой конструкции интересует цоколь с отражателем. Именно здесь расположены все необходимые детали, которые объединены в электрическую схему, включающую лампу. Разбирать ее надо аккуратно, не повредив тех самых деталей.

Обратите внимание, что сама схема КЛЛ для светодиодного светильника не подходит. Поэтому ее надо разобрать

Из цоколя нам пригодится предохранитель, его вытаскивать их схемы нет необходимости

Далее, пригодится и диод, кстати, его марка 1N4007. В новую схему придется добавить любой электролит, главное, чтобы его напряжение не было ниже 50 вольт, а емкость не меньше 100 мкФ. И еще одна деталь пригодиться – это конденсатор емкостью 1 мкФ напряжением 630 вольт

Из цоколя нам пригодится предохранитель, его вытаскивать их схемы нет необходимости. Далее, пригодится и диод, кстати, его марка 1N4007. В новую схему придется добавить любой электролит, главное, чтобы его напряжение не было ниже 50 вольт, а емкость не меньше 100 мкФ. И еще одна деталь пригодиться – это конденсатор емкостью 1 мкФ напряжением 630 вольт.

Конечно, понадобятся сами светодиоды. Их можно взять из светодиодной ленты, которая разрезается на участки, включающих в себя по три светодиода. Такой отрезок питается от напряжения 12 вольт. В общем, понадобиться четыре отрезка светодиодной ленты.

На рисунке ниже показана схема сборки всех деталей.

Чтобы они в самом цоколе не болтались, необходимо их прикрепить, используя любой клеевой состав. Лучше чтобы это был супер-клей. А вот под куски светодиодной ленты нужно соорудить каркас. В принципе, это может быть любой легко гнущийся плотный материал. Идеально, если это не будет металл или любой другая токопроводящая конструкция.

Опытные мастера для таких дел используют пенокартон, потому что он легко поддается обработке. Его необходимо свернуть в трубочку так, чтобы диаметр наращиваемой конструкции был чуть меньше диаметра цоколя. Это делается для того, чтобы пенокартон вошел в цоколь, где его также приклеивают.

На схеме выше четко видно, что отрезки ленты соединены последовательно. Но в конструкции они будут располагаться одна над другой. Кстати, увеличить число отрезков (уровней) можно без проблем. Просто придется подбирать конденсатор и электролит под мощность всего светильника, увеличивая емкость.

Кстати, приклеивать ленту к основе лучше жидкими гвоздями, потому что, используя этот клей, можно выравнивать расположение светодиодов. Ведь жидкие гвозди сохнут дольше, чем супер-клей. К тому же саму ленту можно залить жидкими гвоздями, оставив снаружи только светодиоды, придав своеобразный дизайн светильнику. Клей  в данном случае будет играть и еще одну функцию – защитную, чтобы при механических нагрузках лента не повредилась.

Самое удивительное, что собранная своими руками такая лампа может работать даже при напряжении 40 вольт. Но это еще не все.

  • При напряжении 220 вольт на каждом отрезке светодиодной ленты будет напряжение 11,5 вольт.
  • При повышении напряжения до 240 вольт, напряжение на отрезках будет 12 вольт.

Отсюда вывод – перепады напряжения такой самодельной светодиодной лампе не страшны. Кстати, яркость такого источника света достаточно приличная. К примеру, если для сборки использовать ленту 5050 SMD, то каждый светодиод выделяет световой поток яркостью 10-15 люмен. Умножьте этот показатель на количество светодиодов, то в сумме получите общую яркость светильника, которая будет варьироваться в диапазоне 120-180 люмен. А это приличная яркость.

Конечно, у этого вида источника света есть и недостаток. Это электрическая связь открытого типа между светодиодами и сетью 220 вольт

Поэтому с такой светодиодной лампой надо обращаться очень осторожно, придерживаясь стандартных норм безопасности

Принцип действия светодиодных ламп

Светодиодная лампочка представляет собой полупроводниковый элемент, содержащий в своём составе несколько слоёв, ответственных за преобразование текущего через них тока в видимый свет.

Важно! При изменении состава этого слоя в нём генерируется излучение определенного цвета (красного, зелёного, жёлтого или синего). Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение.

Как своими руками починить светодиодную LED-лампочку

Чаще всего перегорают светодиоды, поэтому ремонт начинаем именно с их проверки. Находим элемент, который сгорел. В идеале меняем его на новый. Но сделать это в домашних условиях при помощи обычного паяльника практически невозможно. Да и запасных деталей под рукой, как правило, нет.

Все светодиоды в LED-лампе подключают последовательно. Если перегорает один, цепь разрывается — лампочка не работает.

Сгоревший элемент выпаиваем паяльником или срезаем обычным канцелярским ножом. После этого видим два контакта. Замыкаем их капелькой припоя, восстанавливая таким образом электрическую цепь. Ниже рассмотрим, почему этот способ работает без каких-либо негативных последствий.

Если хотите, можете переставить рабочую деталь с другой такой же перегоревшей лампочки-донора.

Вместо перегоревших светодиодов замкнул контакты лампочки припоем.

Как найти светодиод, который в лампе перегорел

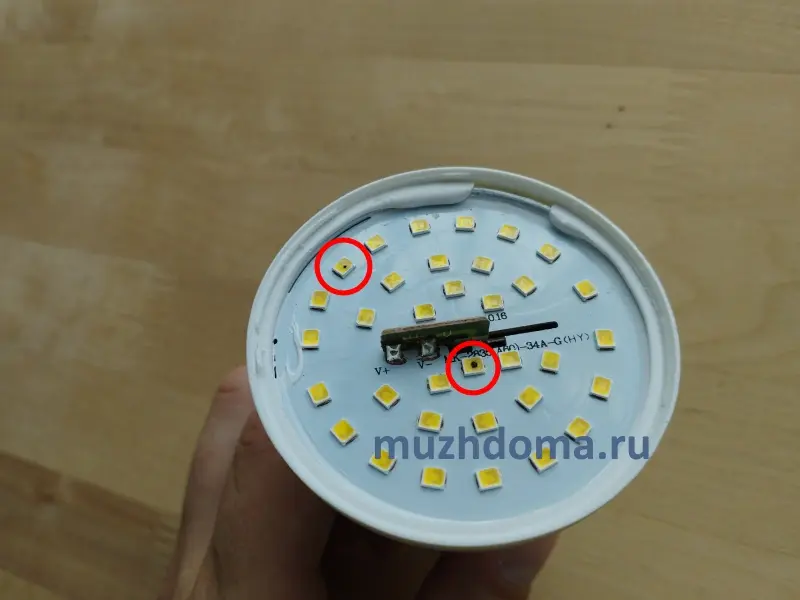

Первый признак, который говорит о том, что светодиод сгорел — черная точка. Такой элемент гарантированно неисправен и является местом обрыва цепи. Меняем или удаляем его.

Обычно на перегоревшем светодиоде LED-лампочки появляется черная точка.

К сожалению, не всегда появляется черная точка. Если ее нет, проверяем мультиметром напряжение на выходе дросселя.

Проверяю мультиметром идет ли ток с дросселя на плату светодиодов (лампочка включена в сеть).

Если с напряжением все в порядке, ищем неисправный диод. Есть несколько способов:

  • Ставлю мультиметр в режим прозвонки или проверки диодов. При этом на щупы подается напряжение несколько вольт. Поочередно прикасаюсь к каждому светодиоду (соблюдая полярность) — они начинают тускло светиться. Некоторые элементы рассчитаны на большее напряжение. В этом случае подойдет следующий способ.
  • Проверяю каждую деталь, подавая на нее напряжение 9 вольт от батарейки типа «Крона». Последовательно в цепь включаю резистор сопротивлением 1 кОм.
  • Если нет под рукой девятивольтового источника питания, пробую закорачивать каждый из светодиодов под напряжением (соблюдайте технику безопасности). Вкручиваю лампу в патрон. Подаю напряжение. Мультиметр перевожу в режим измерения силы тока. Поочередно касаюсь щупами каждой детали. Как только дохожу до неисправного элемента, лампочка начинает светиться. Этот способ работает только в том случае, если неисправен один диод.

Как выполнить ремонт драйвера светодиодной LED-лампы

Сначала нужно убедиться, что плата со светодиодами обесточена. Включаем лампочку в сеть и измеряем напряжение на выходе источника питания. Если мультиметр показывает нулевое значение, вытаскиваем драйвер для восстановления (как описано выше).

Первый признак неисправного модуля — лампочка начала моргать (или мерцала перед тем, как перегорела). Чаще всего я встречался со следующими неисправностями:

  • Плохой контакт. Сталкивался с тем, что в бюджетных LED-лампах детали плохо пропаяны. Со временем контакт окисляется — ток через него не проходит. Чтобы починить это, достаточно пошевелить детали драйвера и посмотреть начал он работать или нет. Если напряжение появилось, находим поврежденный контакт и восстанавливаем его.
  • Обрыв цепи. От удара, падения и других повреждений в цепи может появиться обрыв. Чаще всего обрываются провода, которые соединяют драйвер с цоколем или светодиодной площадкой. Припаиваем их обратно — ремонт окончен.
  • Вышел из строя один из элементов. На мой взгляд, поиск неисправной детали оправдан лишь в том случае, если у вас есть донор для восстановления. Я обычно ограничиваюсь визуальным осмотром. Если вижу вздувшийся конденсатор, почерневший резистор или оплавленный дроссель, выпаиваю их и переставляю новую деталь с донора.

На дросселе LED-лампочки рассыпался конденсатор.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

  • Демонтаж светильника;
  • Изучение технической документации;
  • Подготовка приборов (список перечислен выше);
  • Приобретение мультиметра для проверки контактов;
  • Проведение ремонтных работ в зависимости от проблемы;
  • Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

  1. Приспособление снимается с потолка или же стены;
  2. Корпус прибора снимается;
  3. Изучается схема электронная (чаще всего дефекты являются видимыми);
  4. Удаляется плафон и другие украшения декоративного формата;
  5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
  6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

  • В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
  • При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
  • По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
  • Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится

Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Принцип работы и устройство светодиодной лампы 220 v

Прежде чем браться за ремонт, нужно разобраться с устройством светодиодной лампы на 220 В. Вне зависимости от вида прибора все светодиодные лампочки устроены одинаково.

Основные элементы:

  • цоколь;
  • диэлектрическая прокладка между корпусом и цоколем;
  • драйвер;
  • плата с рабочими элементами;
  • диоды;
  • радиатор;
  • оптическая система.

Лампочка представляет собой набор светодиодов, которые размещены на плате с радиатором для отвода тепла. Радиатором может служить металлический корпус.

Диоды получают питание от драйвера – электронного блока, который преобразует сетевое напряжение в необходимое для свечения. Драйверы бывают электронные и конденсаторные. Первый вариант является более дорогостоящим, но более надежным и используется в среднем и люксовом сегменте. Дорогие диодные лампы могут стабилизировать ток на заданном уровне.

Вся конструкция помещается в корпус и снабжается цоколем. Роль рассеивателя играет защитный колпачок.

Работает прибор следующим образом. Питающее напряжение с контактов патрона передается на цоколь. С него питание через два припаянных провода подается на драйвер, который в свою очередь питает светодиоды.  В диодах под действием электрического тока происходит преобразование энергии в световой поток. Если лампа не горит, значит, произошла поломка одного из элементов.

Преимущества светодиодных ламп:

  • низкое потрeбление энергии;
  • долгий срок службы;
  • высокая светоотдача;
  • сразу же включается после подачи напряжения;
  • экологичность;
  • широкий ассортимент;
  • устойчивость к механическому воздействию;
  • прочность;
  • отсутствие мерцания;
  • возможность ремонта в отличие от ламп накаливания и галогенок.

Недостаток у светодиодных ламп один – это высокая цена. Она окупается, если использовать лампочку в течение нескольких лет. Поэтому неработающую лампочку нужно постараться починить. Разборный корпус позволяет добраться до любого узла с минимальными усилиями и отремонтировать или заменить его.

Ремонт шунтированием

Проще
всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький
проводок или даже накладывает кусочек фольги.

Но
все это сложнее и менее надежно.

Поэтому
берете паяльник, подносите олово и капаете на место, где раньше стоял
светодиод.

А
если нет под рукой паяльника, что делать в этом случае?

Возьмите
олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной”
газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь
ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки
работоспособности можете не ставить колбу на место, а прямо так вкрутить
лампочку в патрон и включить свет.

Особой
разницы в свечении вы даже не заметите.

Как найти неисправный светодиод мультимером?

А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный
светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.

Основные выводы

Плавный розжиг светильников на основе светодиодов популярен в автоподсветке. Кроме того, медленное включение лед-элементов позволяется продлить срок их службы, независимо от места установки. Такое устройство можно купить или изготовить самостоятельно. В последнем случае оно обойдется гораздо дешевле. Для сборки потребуются следующие материалы и инструменты:

  1. Паяльник с паяльными принадлежностями.
  2. Основа для платы, например, кусок текстолита.
  3. Корпус для крепления элементов.
  4. Резисторы, транзисторы, диоды, конденсаторы и прочие полупроводниковые элементы.

Механизм прибора плавного розжига для светодиодов работает на принципе задерживания, возникающего в цепи «резистор-конденсатор». При этом существуют две основные схемы – простейшая и с возможностью регулировки времени зажигания. Последняя отличается от первой наличием двух резисторов с контролируемым сопротивлением. Чем выше его значение, тем дольше период медленного пуска, и наоборот.

Предыдущая
СветодиодыСветящийся шар своими руками: пошаговая инструкция и необходимые материалы
Следующая
СветодиодыПодсветка шкафа-купе с автоматическим включением: особенности, варианты и монтаж своими руками

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
