Ремонт светодиодных ламп своими руками: пособие домашнему мастеру

Виды неисправностей и их причины

Чтобы успешно произвести ремонт люстры с пультом, нужно сначала изучить виды неисправностей и то, что их спровоцировало.

Наиболее частые поломки

К типичным неприятностям, из-за которых приходится делать ремонт люстры с пультом, относится:

• полное либо частичное отсутствие освещения;
• самопроизвольное отключение светильника;
• кратковременное мигание;
• выход прибора из строя.

Спровоцировать поломку может температура, превысившая отметку 50°, разрыв контакта — или нити, или держателя, его отслоение. Выгорание диодов происходит из-за перенапряжения в сети, перегорания (пробоя) конденсатора. Эти поломки характерны для недорогих плат. Другие потенциальные причины:

• короткое замыкание;
• некорректное подключение к цепи;
• неправильно реализованная схема подключения устройства.

Поломки и вызывающие их факторы

Так как любая неисправность имеет определенные причины, то связь установить необходимо в первую очередь.

1. Нет реакции пульта на прикосновение. Помимо неисправности батареек неприятную ситуацию способны спровоцировать засоренные контакты, нуждающиеся в очистке, плохая работа радиореле из-за низкого качества, постепенной деградации конденсатора. Этот дефект требует замены.
2. ПДУ, начинающий работать только со второй или третьей (пятой) попытки, либо реагирующий только вблизи. Эту неисправность могут вызывать некачественные батарейки либо неисправное реле, прерывание шлейфа диодов из-за плохого контакта, его плавления.
3. Сбои стационарного выключателя. В этом случае виновато окисление проводов, некорректно подобранная электрическая схема, постоянные скачки напряжения, перегрев. Проблему нередко вызывает сбой в работе трансформатора, плохой выключатель, неправильная эксплуатация.

Отказ от работы лампочек и/или светодиодов — самая «популярная» неожиданность. Эту поломку провоцирует сбой в сети либо выход из строя блока питания, перегорание элементов из-за низкого их качества, перегрева устройства. В любом из этих случаев требуется замена ламп либо проверка блока. При разной интенсивности света приборов в линейке также рекомендуют их полную замену.

Если люстра со светодиодами не включается, возможно, что виновником стало плохое соединение, некачественная проводка в любом месте электрической цепи. Чтобы не столкнуться с такой проблемой, проверку устройства перед покупкой, включая работу пульта ДУ, делают обязательно.

Ремонт шунтированием

Проще всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький проводок или даже накладывает кусочек фольги.

Но все это сложнее и менее надежно.

Поэтому берете паяльник, подносите олово и капаете на место, где раньше стоял светодиод.

А если нет под рукой паяльника, что делать в этом случае?

Возьмите олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной” газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки работоспособности можете не ставить колбу на место, а прямо так вкрутить лампочку в патрон и включить свет.

Особой разницы в свечении вы даже не заметите.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

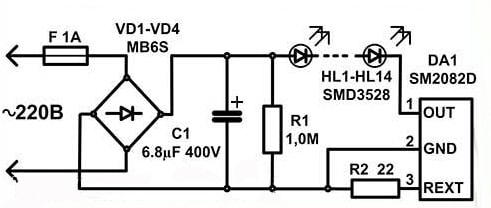

Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

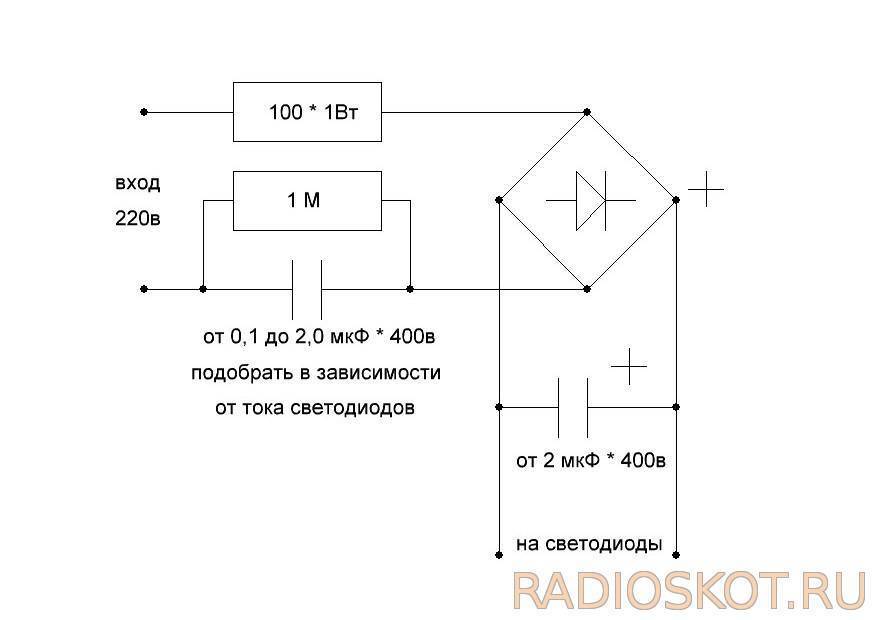

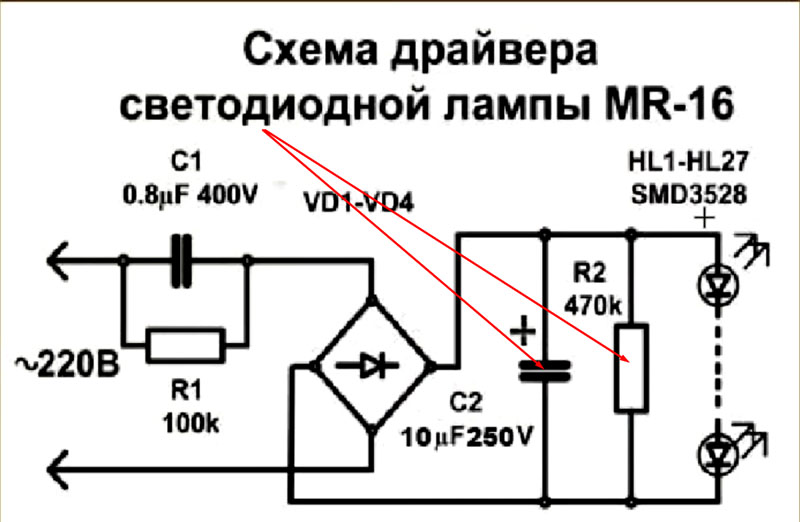

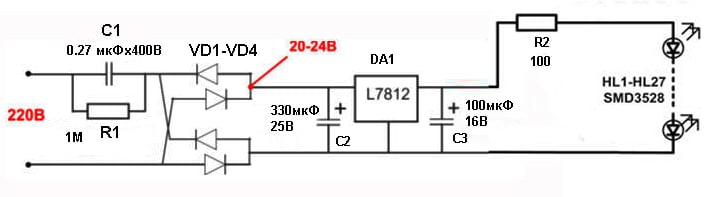

Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

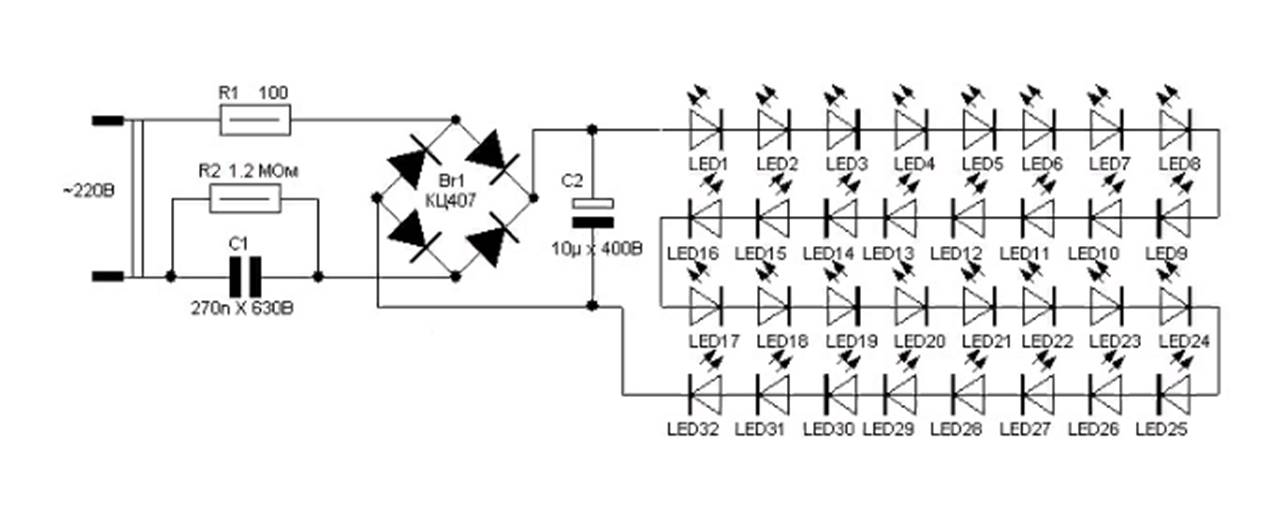

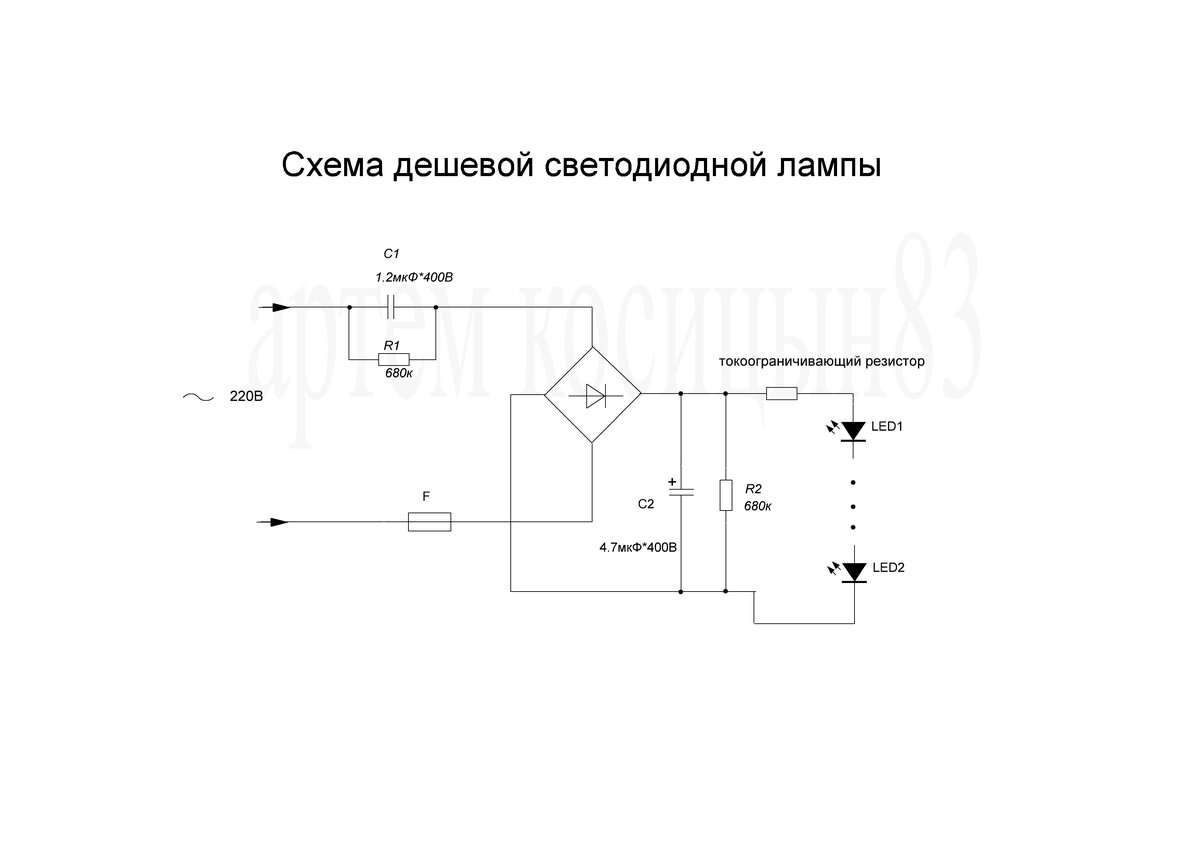

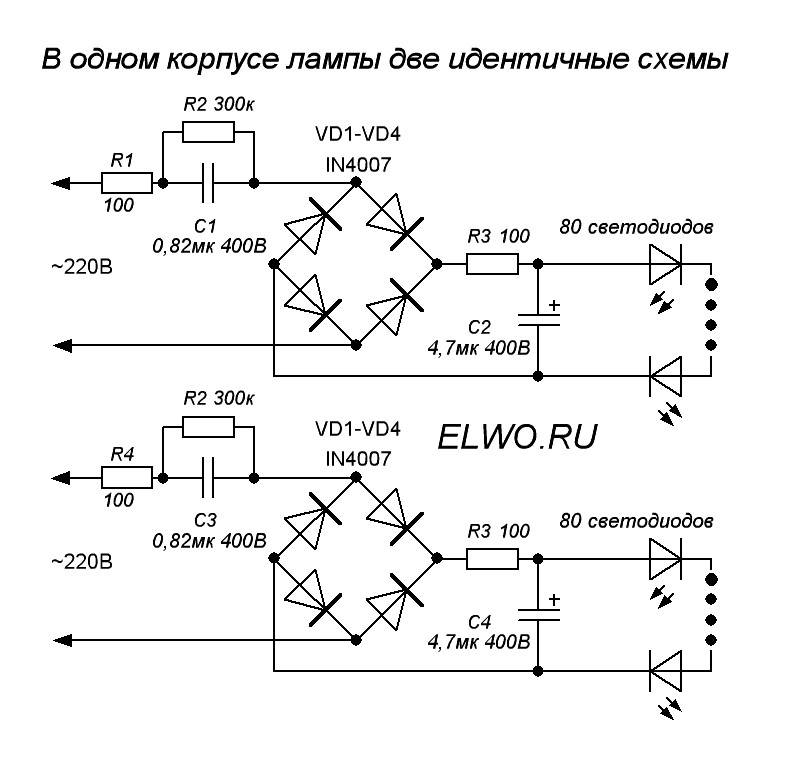

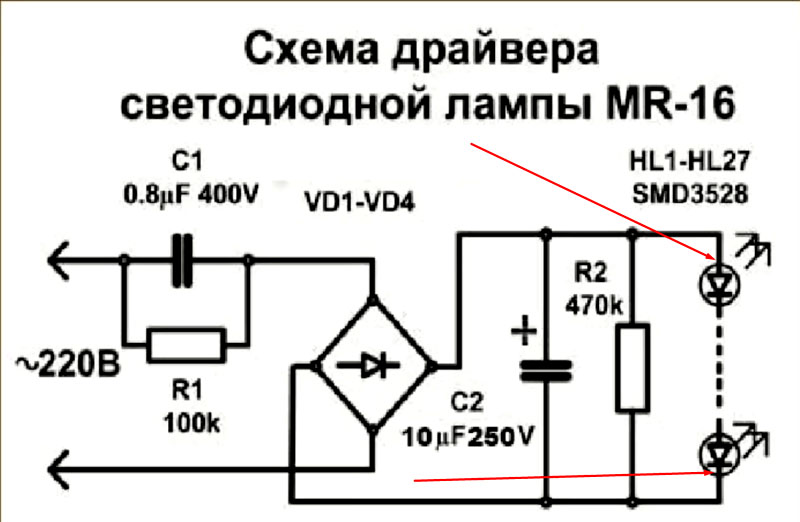

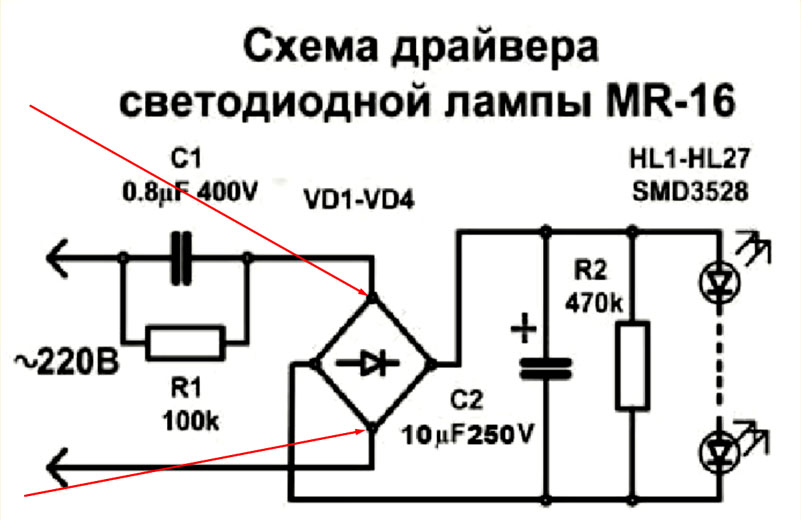

Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Принцип действия светодиодных ламп

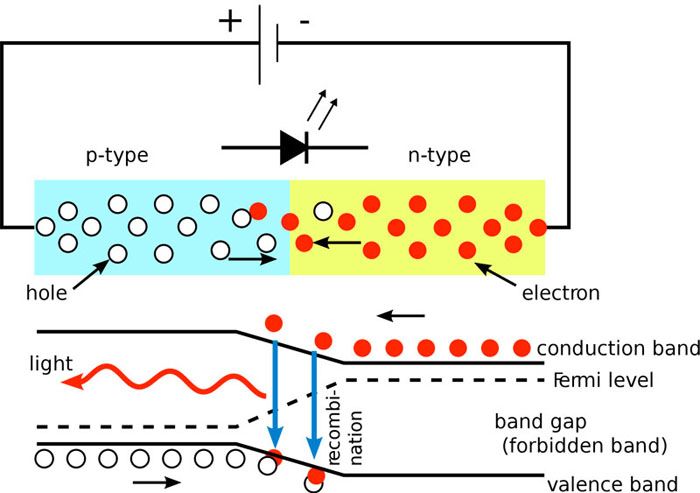

Светодиодная лампочка представляет собой полупроводниковый элемент, содержащий в своём составе несколько слоёв, ответственных за преобразование текущего через них тока в видимый свет.

Важно! При изменении состава этого слоя в нём генерируется излучение определенного цвета (красного, зелёного, жёлтого или синего). Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором

В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение.

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Демонтаж SMD конденсатора при помощи двойного паяльника

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Демонтаж светодиода феном

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуЕсли в лампе стоит настоящий драйвер – стабилизатор тока, то новый светодиод можно не впаивать. Просто впаяй перемычку на место сгоревшего, и лампа после ремонта будет служить верой и правдой.

Причины выхода ламп из строя

Лампочки низкого качества быстро выходят из строя

Свидетельством выхода изделия из строя является испускаемый тусклый свет или его полное отсутствие. Производители гарантируют до 8  лет работы ламп при условии соблюдения условий эксплуатации, которые прописываются в инструкции. Некоторые товары выдерживают этот промежуток времени, но около половины из каждой партии ломаются уже в течение первого года.

Причины этого явления:

1. Критически высокие значения поступающего напряжения. Даже качественная защита, если не сгорит, то выдаст искаженный сигнал, так как рассчитана на определенный диапазон тока. При частых скачках напряжения износ оборудования происходит намного быстрее.
2. Неправильно выбранная потолочная люстра. Несмотря на то что светодиоды для лампы 220 В выделяют мало тепла, в маленьких закрытых плафонах они перегреваются и быстро выходят из строя. То же можно сказать и о конденсаторах, высыхающих от высокой температуры.
3. Использование в изготовлении некачественных комплектующих деталей. В целях снижения конкурентоспособности своей продукции большинство производителей применяют детали низкого качества с ограниченным ресурсом.
4. Нарушение правил транспортировки и хранения. От ударов изменяются технические свойства изделий. Треснувшая колба может стать причиной попаданий влаги в корпус и короткого замыкания. От сильного перегревания и охлаждения нарушаются рабочие параметры конденсаторов и микросхем. Долгое пребывание под солнцем приводит к появлению трещин на пластике.
5. Несоблюдения правил проектирования. Если разводка выполнена проводами тонкого сечения, они будут греться на контактах. Избыток тепла будет передаваться на детали, которые могут перегореть в течение нескольких дней.

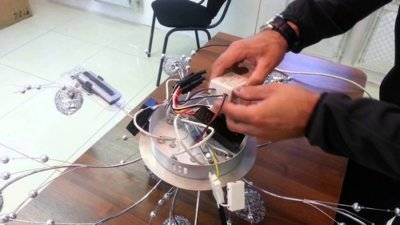

Подключение люстры к потолочным проводам.

Схемы драйверов и их принцип работы

Расположенные в колбе кристаллы работают от постоянного тока низкого напряжения. Диоды могут функционировать в определенном диапазоне, который создает встроенный преобразователь.

Устройство выполняет такие задачи:

• выпрямление электричества;
• понижение его до заданного значения;
• стабилизация напряжения;
• защита от электромагнитного излучения;
• сглаживание импульсов.

В зависимости от конструкции драйверы подразделяются на такие категории:

1. Со стабилизацией тока. Устройство работает по принципу широтно-импульсной модуляции, создавая ровный и равномерный сигнал, обеспечивающий качественную и долговременную службу кристаллов. Изделия отличаются высоким КПД, способностью преобразовывать ток любого напряжения, широким температурным диапазоном эксплуатации. Основой устройства является микросхема, подключаемая непосредственно к сети. Оно нашло применение в лампах, которые используются для уличного освещения и в системах пожарной сигнализации.
2. Со стабилизацией напряжения. Основой блока является электронный чип, который отвечает за точные границы выходного сигнала. Благодаря этому исключается риск сгорания лампы из-за пиковых нагрузок и достигается ровное свечение. Минус заключается в дороговизне изделия.
3. Без стабилизации. Узел смонтирован на плате и имеет довольно простое устройство, что сказывается на конечной цене товара. Преобразователь, резистор и конденсаторы защищают кристаллы от помех сети, короткого замыкания, сглаживают пульсации и выпрямляют ток. Достоинством является простота ремонта светодиодных ламп и вариативность выходного сигнала. Недостаток в том, что устройство преобразует входной сигнал без его стабилизации, что приводит к сгоранию диодов. Такие модели используются при производстве ламп малой мощности, использующихся для подсветки поверхностей и объектов.

Принцип работы драйвера в лампе на светодиодах

Вид на схеме	Порядок работы
	Напряжение 220 В подается на драйвер и проходит через сглаживающий конденсатор и сопротивление, ограничивающее ток. Это нужно для того, чтобы обезопасить диодный мост.
	Напряжение подается на диодный мост, состоящий из четырех разнонаправленных диодов, которые отсекают полуволну синусоиды. На выходе ток постоянный.
	Теперь, посредством сопротивления и конденсатора, ток снова ограничивается и ему задается нужная частота.
	Напряжение с необходимыми параметрами поступает на равнонаправленные световые диоды, которые служат и как ограничение тока. Т.е. при перегорании одного из них напряжение повышается, что приводит к выходу из строя конденсатора, если он недостаточно мощный. Такое происходит в китайских изделиях. Качественные приборы от этого защищены.

Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных световых приборах, то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.

Замена деталей

Детали для замены можно найти в магазинах, продающих LED-оборудование. Выбирать надо по техническим параметрам, но также надо контролировать и установочные размеры. Может получиться так, что в продаже имеется драйвер, подходящий по техническим характеристикам, но не подходящий по установочным размерам и габаритам. В этом случае надо оценить возможность установки в имеющийся корпус и, при наличии такой возможности, просверлить дополнительные отверстия для крепления.

Также приобрести запасные части можно через интернет, в российских и зарубежных магазинах. Если поиск по ключевым словам не выдает нужного результата (особенно это касается светоизлучающих матриц), то на некоторых китайских торговых площадках есть функция поиска по фото. В некоторых случаях этот метод дает результат.

Еще в качестве доноров можно использовать однотипные светильники, вышедшие из строя. Из 2-3 неисправных прожекторов часто можно собрать один работоспособный.

Почему лампа не светится?

90%
проблем всех вышедших из строя Led ламп – это один сгоревший светодиод.
Зачастую определить его можно даже по внешнему виду.

На
желтой поверхности будет четко видна черная точка.

Иногда
вместо нее может быть явная выпуклость или вздутость.

Так
как все диоды в лампе соединены последовательно, то выход из строя одного
автоматически влечет прерывание всей цепочки.

После того как нашли такой светодиод с точкой, снизу поддеваете его ножиком и просто вырезаете со своего места.

У
вас на площадке должно остаться только два контакта, все остальное соскабливаете.

Маленький
контакт — это “плюс”, большой – “минус”.

Собственно
говоря, для восстановления работоспособности лампы эти два контакта нужно будет
чем-нибудь замкнуть между собой.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

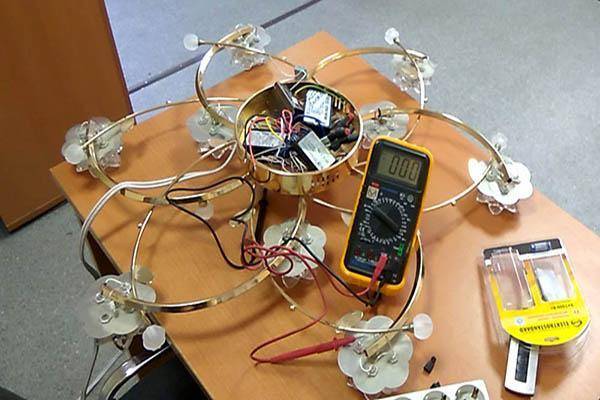

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

1. Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.
2. Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
3. Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
4. Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
5. Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Схемы драйверов и их принцип работы

Устройство и принцип работы светодиодной лампы на 220 вольт

Светодиодные устройства значительно экономят электроэнергию, и при этом дают полноценное освещение. 10-ваттная лампочка с диодами дает такой же мощный поток света, как стоваттная лампа накаливания. Выходит, что этот вид осветительных приборов сокращает ваши расходы в десять раз. При этом такие приборы отличаются долговечностью, если конечно они не произведены в Поднебесной.

Чтобы разобраться с возможным ремонтом, нужно представлять себе принцип работы устройства. Здесь все немного сложнее, чем в традиционных лампах Эдисона. Каждый источник света, диод, состоит из двух полупроводников разного материала. Один содержит преимущественно электроны, второй – ионы.

При пропускании электрического тока между полупроводниками возникает выделение энергии со световым излучением

Такие полупроводники называют светодиодами. На заре этой технологии устройства могли испускать только зеленый, желтый и красный свет. По этой причине их использовали в индикаторах. Современные технологии позволяют охватить весь спектр и использовать теплые и холодные оттенки, в которых преобладают синий или желто-красный цвет.

Теперь непосредственно об устройстве лампы. Внешне она мало чем отличается от традиционной лампочки. Она имеет такой же цоколь с резьбой и подходит для всех видов светильников. Но внутри изделие имеет сложную структуру.

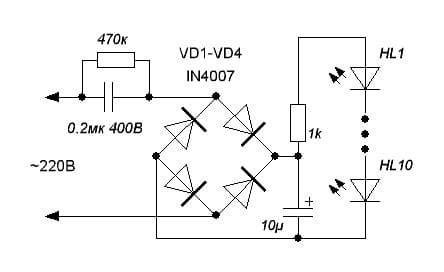

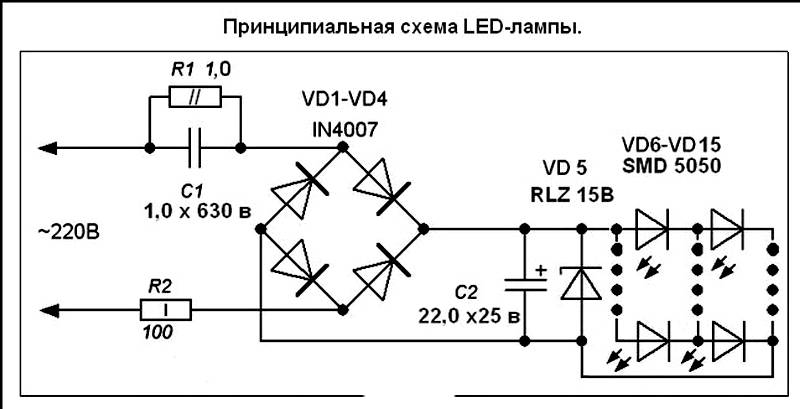

Схема светодиодной лампы на 220 В

Под прозрачной оболочкой колпака скрываются контактный цоколь, корпус, драйвер и плата с полупроводниками. Задача драйвера – понижение стандартного для наших сетей тока 220 вольт до необходимой для работы полупроводников величины. Эта плата питания и управления может быть устроена по-разному в зависимости от решения производителя. Для снижения собственных затрат некоторые не очень порядочные производители не устанавливают на платы необходимые для наших сетей стабилизаторы. В итоге лампочка светит очень ярко, но недолго. Один диод светит недостаточно ярко, поэтом в лампочках их группируют по несколько штук на плате, объединяя в одну цепь. Если один их полупроводников вышел из строя, вся лампа не будет гореть.

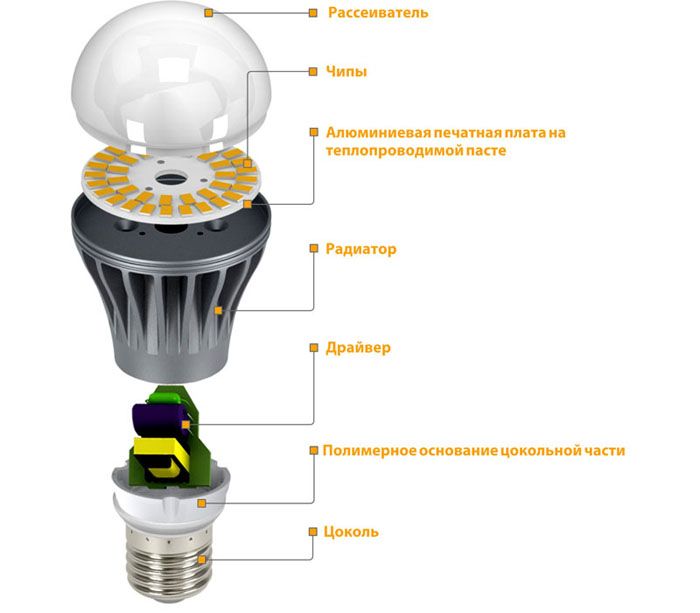

Структура LED-светильника

Прозрачный колпак лампы на качественных изделиях покрыт изнутри люминофором – веществом, усиливающим свечение. Такие лампочки снаружи выглядят матовыми, непрозрачными. Подобные изделия не раздражают глаза, их свечение схоже с естественным солнечным освещением.

Основы ремонта светодиодной лампы на 220 В своими руками

Прежде чем заниматься ремонтом ЛЕД-лампы, убедитесь, что проблема заключается именно в ней, а не в люстре или проводке.

Сделать это не сложно: нужно проверить наличие напряжения специальным инструментом или просто вкрутить другую лампу. Если и она не загорелась – ищите обрыв провода или нарушение контакта в светильнике.

Если другая лампочка дает свет – значит проблема именно в осветительном приборе

Чтобы найти причины поломки, придется протестировать каждую составную часть светодиодной лампы. В этом деле не обойтись без мультиметра.

Небольшой видеоматериал о том, как пользоваться мультиметром:

Для ремонтных работ потребуется паяльник, набор отверток, медицинский скальпель или тонкий нож.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

Важно! Чем дешевле используемое изделие, тем выше вероятность, что даже малейшие отклонения от нормы приведут к неисправности. При подключении важно ничего не перепутать

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Неисправности люстры с ПУ и их устранение

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход

Если соблюдать правила и меры предосторожности, то экономия составит приличную сумму

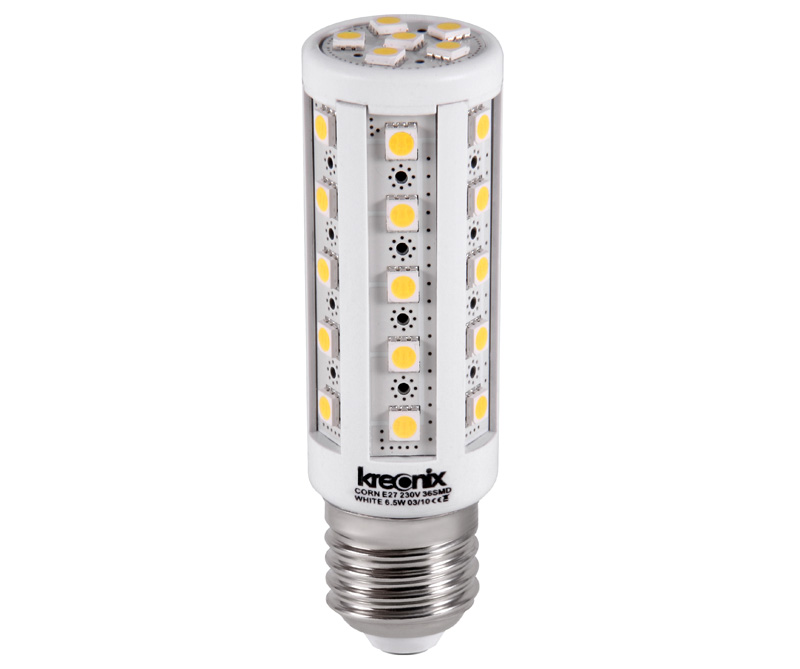

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:

Среди потребителей все большей популярностью пользуются различные виды светодиодных устройств. Их применение позволяет сделать освещение более качественным и разнообразным. Светильники этого типа постоянно усовершенствуются, благодаря новым технологиям и материалам, применяемым в производстве. Они по всем показателям превосходят другие виды осветительных приборов. Однако иногда возникают ситуации, когда светодиодная лампа моргает. Это может случиться сразу после покупки или в процессе эксплуатации, во включенном или выключенном состоянии.
