Как спрятать трубы в туалете: варианты и инструкции с фото и видео

Виды водонагревателей для установки под раковину

В действительности, чтобы сделать выбор, о котором в будущем не придется жалеть, необходимо определиться для какой цели водонагреватель будет использоваться. От этого во многом зависит тип приобретаемого устройства. Каждый водонагреватель состоит их двух патрубков и нагревательного элемента, который превращает холодную воду в горячую.

В зависимости от принципов работы, электрические водонагреватели делятся на два вида:

• проточный;
• накопительный.

Проточные

В проточном устройстве вода, проходя через мощный нагревательный элемент, сразу же поступает в кран. Соответственно, мощность ТЭНа в таком устройстве высокая и составляет 3 — 27 кВт. Не каждая проводка способна выдержать такую нагрузку: в старых домах вырубает автомат и при 5 кВт. Новые и исправные электросети могут выдержать прибор, рассчитанный не более чем на 12 кВт. Для более мощного оборудования требуется трехфазное подключение.

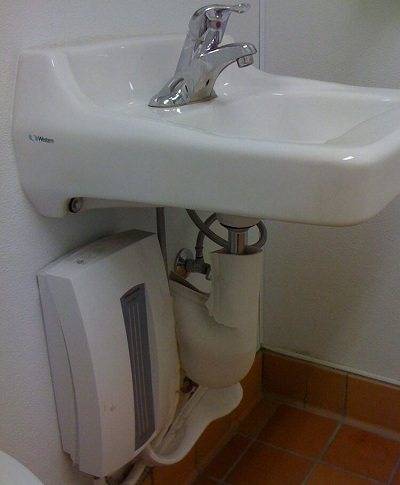

Водонагреватель проточного типа

Накопительные

Накопительный вариант, в отличие от проточного, имеет небольшую емкость для хранения запасов воды, поэтому они занимают больше места под раковиной, и стоимость их выше. Но они выигрывают у проточных по производительности, поскольку вода в накопительном баке сначала нагревается в течение некоторого времени, а только потом подается в кран.

Кроме того, мощность их нагревательного элемента ниже. Например, в емкостных устройствах ведущих производителей Thermex и Gorenje на 15 литров установлены ТЭНы, номинальная мощность которых составляет от 1,5 до 2,5 кВт. Соответственно, такое оборудование подойдет для подключения к обычной электросети.

Если проточный прибор греет сразу весь поток воды и, в зависимости от мощности нагревательного элемента, может нагреть до 30-40 градусов (в зависимости от времени года) от 1,8 до 4 литров, то накопительному бойлеру потребуется некоторое время. В случае расхода воды, в бак поступает холодная, где она смешивается с уже нагретой. Если нагревательному элементу не дать некоторое время, то температура воды на выходе будет постепенно снижаться.

Водонагреватель накопительного типа

Монтаж нагревательного прибора собственными силами

Так как процесс монтажа прибора является относительно не сложным, то допустима установка бойлера своими руками, самостоятельно выполнив при этом все этапы. Выполнить все можно как обычное включение устройства в общую систему водоснабжения. Она осуществляется в виде подвода воды. Также прибор не сможет работать без подключения к электрической сети, которое необходимо обеспечить в первую очередь. Большинство моделей нагревателей уже имеют в комплекте евроштепсели и для обеспечения их током достаточно предусмотреть наличие рядом розетки, а также заземляющего привода.

Схема установки бойлера в квартире

Монтаж

Перед монтажом необходимо тщательно изучить инструкцию, чтобы знать, как правильно подключить нагреватель к водопроводной сети.

Определив месторасположение бойлера, необходимо разметить точки для анкерных болтов. Высоту расположения линии крепления определяют примеркой бойлера. Проводится горизонтальная линия маркером или карандашом. Расстояние между точками креплениями замеряется между отверстиями на кронштейне с задней стороны бойлера.

Если стена выложена кафелем, то сначала рассверливаются отверстия сверлом по бетону без применения ударного режима сверления, а место сверления смачивают водой. Потом бурятся отверстия в основной стене, куда вставляются болты. Закрепив анкера, на них вешают накопитель.

Перед подключением к водопроводу еще раз необходимо изучить схему. В новой квартире при планировании внутриквартирной водопроводной сети могут быть сразу предусмотрены выводы для подключения бойлера, к которым он присоединяется с помощью гибких шлангов.

Полезные советы

Наиболее простым вариантом для монтажа является электрический бойлер. В такого рода водонагревателе могут быть 1 или 2 ТЭНа. Лучше выбрать двойной: поскольку один из ТЭНов может выйти из строя, тогда второй его заменит

При желании один можно отключить для экономии.
Для повышения производительности бойлера рекомендуется подключать рециркуляцию.
Если вы приобретаете водонагреватель большого объема (200 литров), то примите во внимание, что вода в нем нагревается долго (до 6 часов). И монтаж агрегата возможен только на полу (исключена установка на стену).

Каждый человек потребляет до 20 литров воды в день

Исходите из этого количества, когда определяете необходимый объем бака прибора.
В случае использования электрического ТЭНа — делается заземление.

Разумно предвидеть возможность отключения косвенного бойлера от газового котла и вмонтировать для этого специальные краны.

В целом установка системы подогрева воды не требует большого опыта. Главное, это учесть вид и метод подключения к источнику питания. Необходимо также тщательно осмыслить проект и учесть доступ к линиям «электрики», водоснабжению, стоку. А если вам предстоит подключать агрегат к альтернативным источникам питания (или газовой колонке), то в обязательном порядке проконсультируйтесь либо доверьте полностью подключение водонагревателя специалисту.

Подготовительные работы

Непосредственно перед этапом установки агрегата необходимо:

• определится где конкретно будет располагаться прибор;
• подготовить расходные материалы и инструменты.

Поиск места

1. Водонагреватель необходимо расположить так, чтобы вода в нем не могла замерзнуть. То есть «котел» должен быть защищен от воздействия внешней среды.
2. Расстояние до точки, из которой поступает вода должно быть минимальным. В ситуации, когда точки водоразбора значительно отдалены друг от друга, целесообразно установить два устройства.
3. Место для бойлера должно быть в непосредственной близости к арматуре горячей и холодной воды, чтобы подвести ее к устройству было несложно.
4. Вокруг водонагревателя должно оставаться свободное пространство для выполнения технического обслуживания в будущем.
5. Стена, определенная под монтаж бойлера, должна быть прочной и не иметь видимых изъянов. При выборе места стоит помнить, что стенки (перегородки) в санузлах старых домов зачастую имеют различную «природу», из-за особенностей строительства в тот, или иной период.

Принято различать следующие типы перегородок:

• тонкая стена санитарно-технической кабины (преимущественно в «хрущевках»);
• дощатая перегородка между санузлом и вентиляционной шахтой (в «сталинках» и домах старого образца);
• внутренняя стена из гипсобетона, пенобетона, гипсокартона (в новостройках).

Наиболее приемлемой поверхностью для закрепления водонагревателя являются стены из гипсо- и пенобетона, которые можно найти в современных домах. Однако, если необходимо провести работы в квартире старого образца, где стена может быть слишком тонкой и недостаточно прочной, то следует найти более устойчивую опору для монтажа бойлера, чем перекрытие в санузле.

Для определения толщины стены можно «простучать» ее. В случае если она выполнена из современных материалов, то можно прикрепить устройство, объем которого – 100 литров. Бойлеры, способные нагреть до 200 литров, закрепляются исключительно на несущие стены.

Для старых или ненадежных стен не рекомендуется устанавливать водонагреватели объемом более 50 литров. Если заказчик желает именно крупногабаритный бойлер, то такую стену необходимо укрепить каркасом из металла.

Инструменты и расходные материалы

Для монтажа понадобятся специальные приспособления и инструменты. При установке водонагревателя потребуется само устройство и два резиновых шланга для водопровода. Обязательные условия для них:

• гибкие;
• длина до двух метров (отрезок будет зависеть от расстояния до точки водоснабжения).

Также потребуются:

• дюбель-гвозди с крючком на конце в количестве двух штук;
• клапан предохранительный, как правило, идет в комплекте с электрическим водонагревателем;
• вентиль для крана, диаметр которого должен быть не менее 10 мм (учтите, что конкретный размер детали будет зависеть от диаметра трубы водопровода);
• лента для уплотнения, или сантехнический лен.
• электродрель, перфоратор (на выбор);
• сверла для стен из кирпича (с победитовым наконечником);
• разводной ключ;
• отвертки.

Требования к деталям

После покупки бойлера, на котором экономить не стоит, следует провести подготовительные работы. Сюда входят нижеперечисленные пункты:

1. Проанализируйте состояние электрических проводов перед установкой. Если «электрика» устарела и нуждается в демонтаже, то оптимальным вариантом является замена элементов перед монтажом бойлера.

   Подсоединив новый водонагреватель к неисправной проводке можно нанести невосполнимый урон здоровью и системе электроснабжения. Поэтому разумно обратиться к специалисту прежде, чем наступят проблемы.

2. Осмотрите трубопровод перед монтажом. Случается, что в старых трубах невозможно сделать врезку, тогда придется их поменять. Этот процесс можно осуществить самостоятельно.
3. Остановите свой выбор на оптимальном месте для монтажа прибора с учетом IP (International Protection) зонирования, прочности и материала из которого изготовлена стена.

Целью классификации International Protection является защита бытовой техники от контактов с водой. В ванной комнате, есть определенные места, где устанавливать бытовую технику опасно. Поэтому пространство санузла условно делится на четыре зоны.

Данную область принято систематизировать по шкале от нуля к тройке:

1. Нулевая зона приходится на сантехнические резервуары (ванную, умывальник).
2. Первая – находится в непосредственной близости к ним (на расстоянии, куда долетают капли).
3. Вторая предусматривает расстояние в 60 см от сантехники, установка бойлера в этой зоне квартиры считается приемлемой.
4. Третья зона подразумевает дистанцию в 2,4 метра от источников воды, в ней устанавливаются розетки, трансформаторы и т. д.

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

• По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
• Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

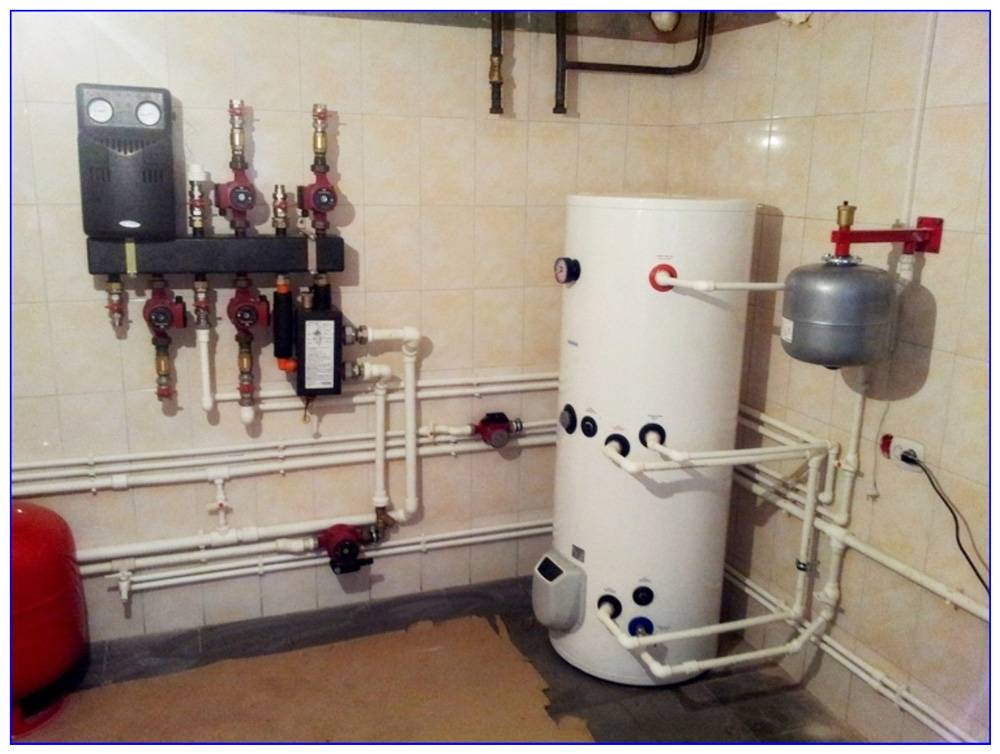

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

• Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
• Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
• При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
• При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
• Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Общие рекомендации

Достоинства установки водогрейного устройства своими руками вполне ощутимы. Такой способ монтажа позволяет значительно сэкономить средства и время на привлечении специалистов, помогает приобрести опыт и навыки, которые незаменимы для самостоятельного обслуживания или ремонта оборудования.

Кроме осознанного, грамотного выбора модели и разновидности водогрейного прибора, нужно предварительно решить ряд немаловажных вопросов:

• обеспечение беспрепятственного доступа к водонагревателю в течение всего эксплуатационного периода;
• стена, выделенная под установку водонагревателя, должна быть способна выдерживать двойной вес монтируемого прибора;
• электрическая проводка подвергается диагностике, после чего рассчитывается её способность выдерживать нагрузку устанавливаемого прибора;
• оценивается состояние трубопровода и, при необходимости, осуществляется замена элементов и выведение «точек» для подключения водогрейного устройства.

Именно простотой конструкции обеспечивается исключительная надежность и удобство эксплуатации современного электрического водогрейного оборудования любого типа. Однако чтобы электрическая проводка выдерживала создаваемую водогреем нагрузку в стандартные 2,0 кВт, потребуется использовать кабель с сечением 2,5 мм или более.

Самостоятельная установка водонагревательного прибора не слишком сложна, но необходимо учитывать целый ряд основных нюансов и требований, предъявляемых к монтажу оборудования такого типа.

Как спрятать бойлер в туалете

Прежде всего стоит определиться с местом установки прибора: для этого лучше всего подходят кухня и ванная комната. Газовые колонки и бойлеры обычно помещают на кухне, поскольку для них требуется монтаж дымохода и вентиляции. Если у вас нет свободного места, то можно попробовать установить водонагреватель в туалете.

Лучшее время для размещения бойлера — ремонт.

Электрический бойлер лучшего всего размещать возле разводки труб, снижая теплопотери.

Как скрыть прибор:

Зашить гипсокартоном

При этом важно устанавливать панели не вплотную, чтобы оставалось место для вентиляции. Предусмотрите дверцу для доступа к панели управления

Если вместе с техникой вы зашиваете трубы, установите люк для доступа к ним. В качестве дверцы можно использовать раму со стеклом, либо выбрать дизайн, как на фото ниже.

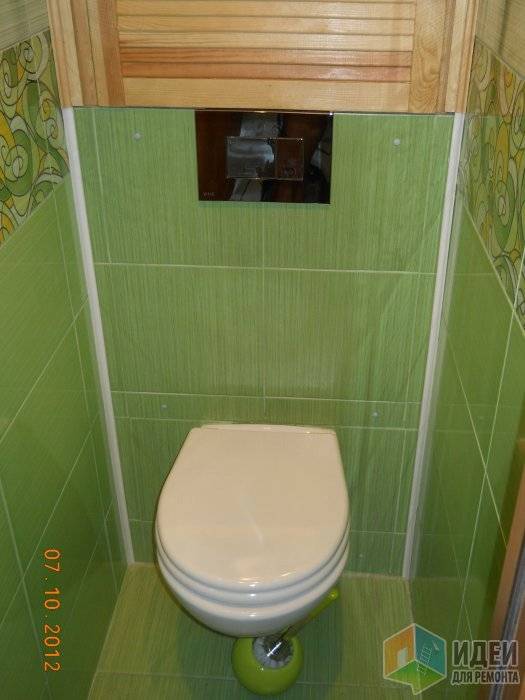

• Если в туалете достаточно места, вы можете заказать для бойлера шкаф. Учитывайте, что для объемного бака накопительного типа техника будет внушительной. Материалы должны быть влагостойкие, а внутри вы сможете установить небольшую полочку и прятать бытовую химию.
• Можно создать шкаф самостоятельно. Деревянные панели обязательно обработайте лаком. Сборка мебели происходит методом крепления конструкции дюбелями к стене. С одной стороны прикрепите петли и установите дверцу. При маскировке труб предусмотрите дополнительный люк.
• При достаточной площади в помещении можно соорудить нишу. Монтаж выполняется над бачком унитаза или в другом месте. Зашить нишу можно пластиком, но лучше всего установить дверцу. Крепится пластик на каркас из бруса или металлических профилей.

При ограниченном пространстве выбирайте накопительную модель горизонтального типа. Установите ее под потолком.

Выбирайте проточный водонагреватель для установки в тесной комнате. Они компактны, а при выборе правильной мощности смогут обеспечить несколько заборных точек. Есть и такие приборы, которые монтируются прямо на смеситель. Поэтому правильное размещение прежде всего зависит от выбора техники.

Как спрятать газовую колонку:

• Если колонка стоит на кухне и не вписывается в интерьер, самый простой выход — самоклейка. Выберите пленку подходящего дизайна и оклейте поверхность корпуса. Так техника не будет бросаться в глаза и отлично впишется в интерьер.
• При выборе мебели на кухню закажите отдельный шкаф для колонки. На чертежах отметьте, что мебель будет использоваться для водонагревателя. Тогда мастера создадут специальную конструкцию: нижней планки не будет, а вместо обычной глухой дверцы будет решетка. Так изделие скроется в шкафу, но в то же время будет вентилироваться и охлаждаться.

Собираетесь купить водонагреватель? Обратите внимание на его габариты и конструкцию. Воспользуйтесь нашими рекомендациями, чтобы скрыть установленную технику

Важно оставить место для доступа к трубам и управлению прибора

Воспользуйтесь нашими рекомендациями, чтобы скрыть установленную технику

Важно оставить место для доступа к трубам и управлению прибора

Что маскировать

• Центральный канализационный стояк диаметром 100 мм.
• Горизонтальная водоотводящая труба диаметром 50 мм, подключенная к унитазу, ванной или умывальнику.
• Водопроводная трубная разводка подачи холодной или горячей воды.
• Гибкий гофрированный рукав — шланг для подачи воды в унитаз или биде.

Необычный вариант декорирования короба — выложить его мелким кафелем и, используя его как тетрадную клетку, скопировать  по клеточкам рисунок животного или героя любимого мультика.

Современные сантехнические сети прокладываются из пластиковых труб. Этот материал постепенно заменяет устаревшие инженерные коммуникации из чугуна и металла.

Принцип действия

Проточными электрическими водонагревателями называют приборы, с виду похожие на небольшие отопительные котлы. Нагрев осуществляется за счёт ТЭНов – трубок из меди со спиралью внутри.

Включать их можно только при наличии воды, в противном случае ТЭН перегорает. Для предотвращения поломки устанавливается механизм защиты, состоящий из термостата и датчика отключения. Проходящая через ТЭН вода выходит из аппарата уже горячей. Кроме того, аппарат оснащён фильтрами, которые защищают от попадания внутрь твёрдых частиц.

Устройства напорного типа можно использовать для снабжения горячей водой одновременно ванной комнаты и кухни. Безнапорные нагреватели предназначены для горячего водоснабжения конкретного места (обычно это кухня). Такие устройства более компактны и экономичнее расходуют электроэнергию.

Что нужно знать о газовой колонке?

Дома с газовой колонкой преимущественно «старого фонда» — в них часто хотят сделать перепланировку, соединить комнату с кухней или просто увеличить кухню за счет прилегающих помещений, например коридора. И тут возникают сложности — так как объединять газифицированные кухни с жилыми комнатами запрещено из-за правил пожаробезопасности. Более того, даже с переносом колонки в самой кухне могу возникнуть сложности — и их степень зависит от того, как далеко вы собираетесь «убрать» колонку.

Если дымоход остается совсем рядом, потребуется акт о его состоянии и согласование с газовой службой. Если колонку переносят более чем на 1,5 метра, придется составлять акт переноса. Эти процедуры неизменно задерживают ремонт — вам придется ждать несколько месяцев разрешения от газовой службы. Будьте готовы.

ТехникаКак выбрать проточный газовый водонагреватель: 6 важных параметров и полезные советы

Особенности подключения водонагревателей

Прежде чем приступить к основным процедурам подключения водонагревателя, следует оценить состояние стены, на которую будет крепиться устройство. В первую очередь она должна быть крепкой и стойкой к различным нагрузка. Например, максимальный вес соответствует массе бака, заполненного полностью водой.

К числу основных инструментов для работы относятся и рулетка, и карандаш, и отвертки, и уровень, и ключи, и перфоратор. Они необходимы для проведения точных замеров и установки крепежных элементов. В качестве материалом используются шаровые краны, пакля, кабель необходимого сечения, автомат на 10 А, щит для него, а также Г-образные винты.

Туалет в хрущевке: как спрятать трубы

Трубы в нише туалета, не важно, они новые или старые, пластиковые или стальные, всегда вызывали неприятные ощущения и постоянные проблемы и вопросы. Куда же их спрятать или как их скрыть?. Современные полипропиленовые и металлопластиковые трубы имеют длительный срок службы

Современные полипропиленовые и металлопластиковые трубы имеют длительный срок службы

Как же спрятать трубы в туалете хрущевки:

• Пластиковыми съемными экранами;

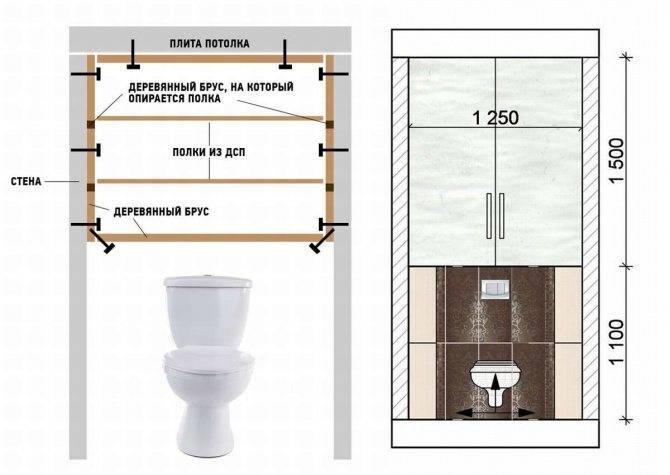

• Небольшим ящиком, подвешенным над унитазом.

Долгое время многие мастера предлагали жителям небольших квартир в старых домах времен Никиты Сергеевича, зашивать гипсокартоном нишу с трубами канализации и водопровода, а сверху наклеить керамическую плитку. При этом оставляли небольшое окошко для снятия показаний счетчика горячего и холодного водоснабжения и входного вентиля. Но через несколько лет выяснялось, что это, конечно, очень красиво, но не очень функционально. В процессе эксплуатации, выяснилось, что при таком варианте ремонта, особенно при прорыве стояка водоснабжения, отсутствует возможность свободного доступа к стоякам и нормального ремонта. Приходилось полностью расшивать нишу, при этом ломался гипсокартон, плитка, и в туалете приходилось делать капитальный ремонт снова своими руками. Поэтому, ныне практически уже никто не использует подобный способ.

В наши дни, чаще всего используют съемные пластиковые экраны, которые в любой момент можно снять и получить свободный доступ к стоякам и разводке водоснабжения.

Электрическая сеть

Подключение нагревательного устройства может осуществляться двумя путями: непосредственно через розетку или напрямую через щиток. В первом варианте достаточно вставить вилку бойлера в розетку, поскольку она проводит 3,5 кВт, а для прибора достаточно и 2кВт. Во втором случае нужно знать места заземления и нуля. Сначала требует проложить кабель от объекта к щитку без подключения в настоящий момент.

Подключаться к сети бойлер для воды, установка которого требует знаний и внимательности, будет через специальный щиток, какой следует установить непосредственно рядом с устройством. Он выступит неким посредником и будет содержать автомат подключенный кабель. Подсоединять его к сети следует правильно. По завершению этих работ выполняется проверка и регулировка температурного режима изделия.

Способы монтажа водопроводных труб

Находящиеся на виду трубы в санузле могут произвести неприятное впечатление и испортить внешнее впечатление. Для решения этой проблемы используют различные технологии, позволяющие маскировать водопровод.

Перед выбором одного из способов следует ознакомиться с преимуществами и недостатками каждого.

Открытая прокладка

Открыто трубы монтируют вдоль стен или над полом, прикрепляя их с помощью специальных держателей. Это не улучшит дизайн санузла, но даст ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра водопровода поможет вовремя обнаружить и устранить протечки. Стоимость открытой прокладки невелика.

Пластиковые трубы можно повредить. Это одна из причин, по которым прокладку выполняют в местах, где вероятность механического воздействия на трубы сводится к минимуму. Уменьшить возможность повреждений, и улучшить дизайн поможет устройство защитных коробов.

Эти конструкции в ванной нетрудно собрать своими руками из пластиковых панелей или водостойкого гипсокартона. Также коммуникации водопровода прячут за фальшстенами или рольставнями. На выбор маскировки влияют конструктивные особенности санузла и пожелания хозяев.

В санузлах постоянно держится повышенная влажность, что способствует появлению ржавчины на стальных элементах. Процесс коррозии не тормозит даже покраска металлических узлов и деталей. Если изделия из металла закрыть коробом или чем-то еще, концентрация влаги вокруг них повысится в несколько раз. Поэтому стальные трубы закрывать не рекомендуется.

Скрытая укладка инженерных коммуникаций

Чтобы скрыть трубы разводки, требуется нарезка специальных пазов. Сначала размечают трассу на стене санузла, потом перфоратором высверливают ниши, ширина и глубина которых должны быть больше, чем диаметр укладываемых в них труб канализации или водопровода.Основное преимущество скрытой разводки – эстетичность. Скрытые трубы невозможно повредить механически. Выводы водопровода аккуратно устраивают в виде раструбов или розеток.

Это трудоемкая и грязная работа, занимающая много времени. На заделку труб требуются отделочные материалы, что увеличивает затраты. Замурованные трубы невозможно осматривать и проводить профилактические ремонты.

В случае решения спрятать водопровод в стену надо грамотно спроектировать трассу. Штробы не разрешается нарезать в несущих стенах и в тонких перегородках. Глубина ниши будет составлять не меньше 6-7 см, что существенно ослабляет даже капитальные перегородки.

Поэтому скрытый монтаж допустим только в кирпичных постройках или сделанных из полнотелых блоков. Допускается нарезка каналов под водопровод в квартирах со свободной планировкой. Устройство штроб в плитах перекрытия запрещено в зданиях любого типа.

Чтобы скрыть трубопровод в санузле здания, стены которого не пригодны для устройства каналов, можно поверх разводки положить стяжку, провести трубы за обшивкой стены или под потолком.

Оптимальным решением станет устройство подиума соответствующей высоты. Под ним могут проходить любые трубы по разным направлениям.

Важно монтировать ветки ГВС над ХВС и оборачивать оба трубопровода изоляционным материалом – мерилоном или ему подобным. В противном случае на магистралях холодной воды появится конденсат, что приведет к разрушению конструкции

Смонтированные и защищенные трубы следует уложить в каналы, после чего заделать их раствором заподлицо со стеной. Осматривать конструкцию с целью выявления протечек будет невозможно. Поэтому устойчивость элементов к коррозии должна быть максимальной, а качество стыков – высоким. Для скрытого монтажа подойдут медные, пластиковые и металлопластиковые трубы.
