Критерии выбора решетки для дождеприемника

Критерии выбора водоприемника

Когда подбирают приемник для ливневой канализации, обращают внимание на его характеристики с учетом предполагаемой системы ливневки, которую проектируют, исходя из конкретных данных:

• максимального количества атмосферных осадков на участке или территории – данный параметр можно узнать из справочника СНиП, в нем также имеется информация относительно максимальной величины снегового покрова в зимний период;
• коэффициента поглощения влаги в зависимости от типа покрытия, например, для щебня он равен 0,4, а для кровли – 1,0;
• размера участка или территории, с которой планируется водоотведение.

В соответствии с вышеперечисленными показателями определяют тип ливневой канализационной системы

При ее выборе также принимают во внимание климатические условия и интенсивность осадков в регионе, тип грунта в данной местности и максимальную величину допустимой нагрузки.. В случае, когда потребителя не устраивает цена изделия, а отводить стоки с участка необходимо, можно воспользоваться самодельным вариантом

Для этого потребуется обычный кирпич – из него нужно выложить дождеприемный колодец для ливневой канализации небольшого размера. После того как колодец для ливневки установлен, его стенки оштукатуривают и подключают сбоку трубопровод.

В случае, когда потребителя не устраивает цена изделия, а отводить стоки с участка необходимо, можно воспользоваться самодельным вариантом. Для этого потребуется обычный кирпич – из него нужно выложить дождеприемный колодец для ливневой канализации небольшого размера. После того как колодец для ливневки установлен, его стенки оштукатуривают и подключают сбоку трубопровод.

Комплектация дождеприемников

Для  того,  что бы  мусор,  который попадает с водой не попадал в канализацию и не создавал там заторы, в комплектации дождеприемников желательно  приобрести сифон — перегородку и пластиковую дождеприемную корзину. Перегородки  нужны для поддержания корзины,  это  своеобразный гидрозатвор от запахов из ливневой канализации.  Корзина  служит для того,  что бы  в ней оседал  песок и всякая грязь,  которая вымывается с водой.  Пластиковые рамки устанавливаются  на дождеприемные колодцы. Принцип установки следующий: монтируется  рамка на уплотненное основание  с помощью шпильки,  далее для надежности заливается вокруг бетоном. На рамку устанавливается пластиковая или чугунная решетка.

Пластиковые каналы предназначены для поверхностного водоотвода. Специальные водоотводные лотки ставят  на уплотненное основание,  следом заливают снаружи бетоном для того, что бы уменьшить воздействие грунта на стенки лотка. Лотки  комплектуются специальной решеткой. Уклон площадки должен  выполняться с таким уклоном.  Что бы вода  вытекала в лоток с дальнейшим попаданием в  корзину пескоулавливателя.  Сам пескоулавливатель  служит  для защиты ливневой канализации от загрязнения. С помощью такой системы осушаются  дорожки, площадки во дворе перед домом или возле гаража или на  дачном участке.  Также  можно приобрести    и иные аксессуары —  заглушки  и повороты для каналов.

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

• Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
• Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
• Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.
• То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

Виды дождеприемных решеток

Перечень видов

• Чугунные
• Пластиковые
• Медные
• Из нержавеющей стали
• Из оцинкованной стали

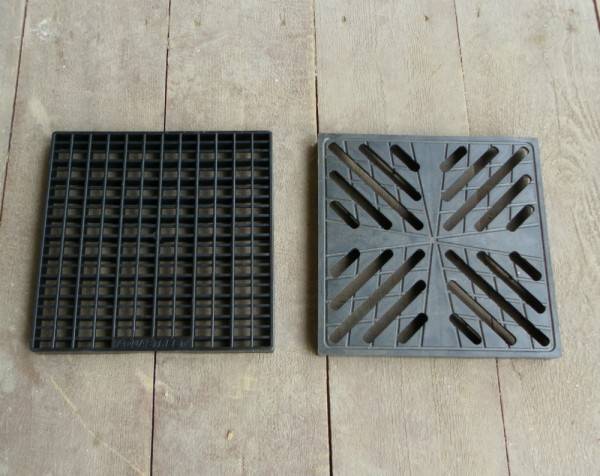

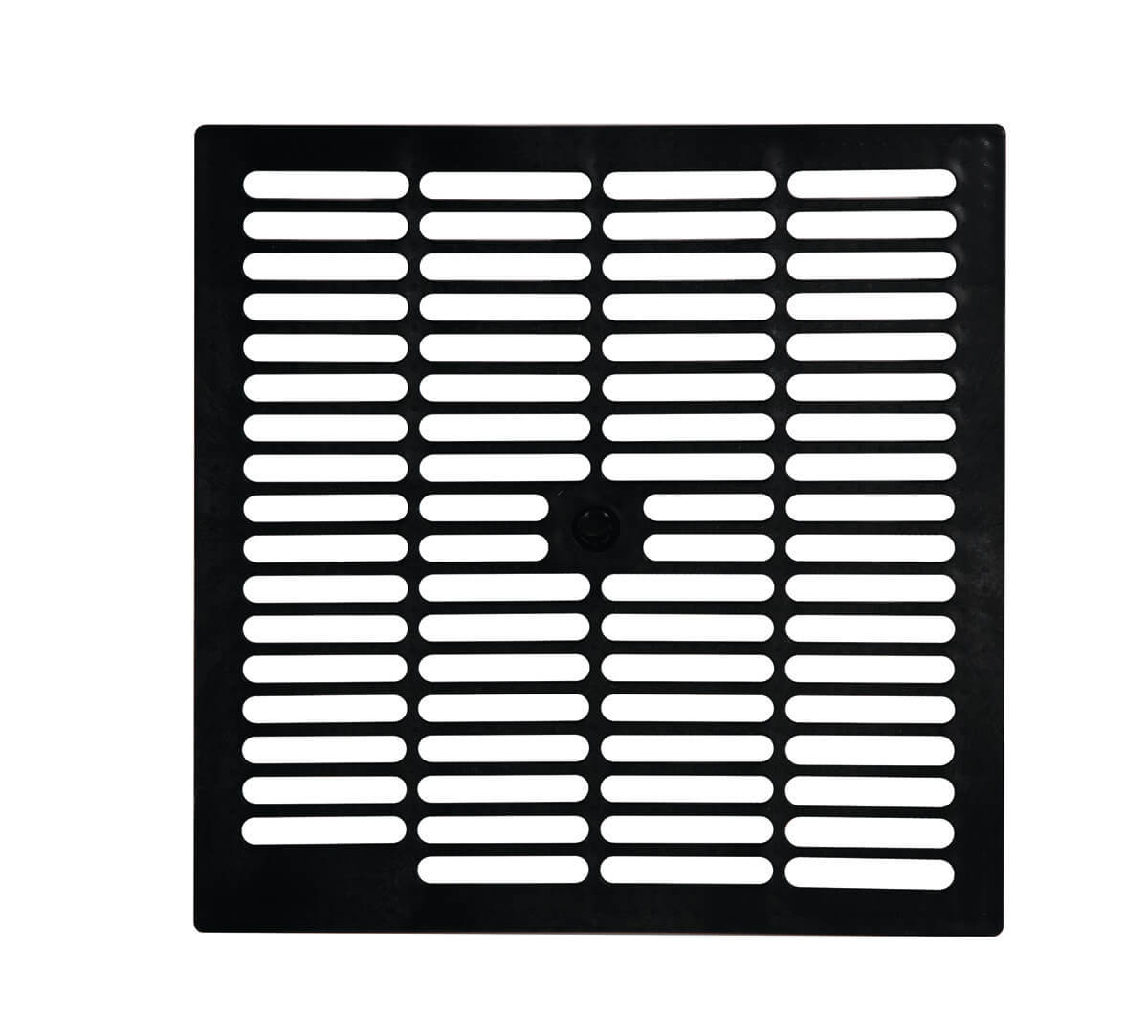

Пластиковые решетки не обладают прочностью. Их устанавливают на детских площадках, на тротуарах, в местах с низкой нагрузкой.

Медные изделия выполняют чисто декоративную функцию. Медь мягкий металл. Решетки применяют для ливневок где отсутствует какая-либо нагрузка.

Из нержавеющей и оцинкованной стали решетки устанавливают на автозаправочных станциях, промышленных зонах. Везде где приоритет отсутствие коррозии.

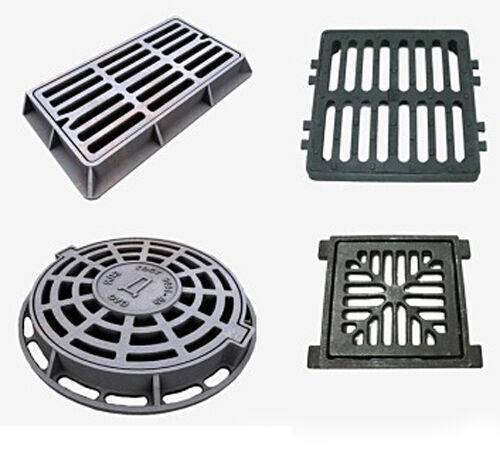

Лидируют на рынке дождеприемные решетки из чугуна

Изготавливаются изделия строго по ГОСТу 26008-83

Имеют три разновидности: ДБ, ДМ, ДК.

Чугунные решетки ДБ

• Прямоугольная форма
• Живое сечение площадью 0187м2
• 115кг
• Размер; ширина 570мм, длина 835мм, высота120мм
• Нагрузка 25 тонн

Чугунные решетки ДК

• Круглой формы
• Площадь сечения 0,135м2
• 100кг
• Размер: диаметр 775мм, высота 120мм

Другие сведения о чугунных решетках

Класс С

• Малый размер
• Область применения – однополосная дорога

Класс Д

• Большой размер
• Область применения – дорога с двумя и более полосами.

Температурный диапазон от -40 до +80

Водоприемные решетки для автодорог долговечны, выдерживают большую нагрузку, практически не поддаются коррозии.

Иногда устанавливают на лотки ливневой канализации во дворах, под водосточные трубы.

Устанавливать решетки данной категории должны только надлежащие инстанции.

Любая погрешность может привести к аварийной ситуации на автостраде.

Выпускаются 3 модели:

1. Л-РС – прямоугольная. Размер: длина 990мм, ширина 395мм, высота 60мм
2. Л – РС (ДБ2) – прямоугольная. Размер: длина 990мм, ширина 500мм, высота 120мм
3. ЛКРД – круглая. Размер: Диаметр 870мм, высота 120мм

Достоинства чугунных изделий

• Устойчивость к агрессивной среде
• Эксплуатация 50 лет
• Высокая стойкость к резонансу температуры
• Чугун – экологически чистый материал
• Высокая защита стоков
• Выдерживает постоянные большие нагрузки
• Низкий уровень коррозии

Недостатки решеток

• Вес
• В большинстве случаев не эстетичный внешний вид.
• Трудный монтаж
• Требуют прочного закрепления (воровать чугун пока не прекратили)

Физические свойства чугуна

Т	Е 10 (-5)	а 10 б	I	r	C	R 10 9
Град	МПа	1/Град	Вь/(м – град)	Кг/м3	Дж/Хкг-град)	Ом-м
20	1		54	7100
100		9,5			480

https://youtube.com/watch?v=F6ApHPhpnok

Решетки из чугуна также изготавливаются на заказ и могут отличаться от стандартных размеров.

Владельцы частных домов могут заказать кованые чугунные решетки и самостоятельно выбрать рисунок. В итоге получится качественное, высокопрочное, долговечное эстетически приятное изделие.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
6. Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Устройство и размеры ливнеприемников

Установки для приема воды могут быть квадратной, прямоугольной и круглой формы. Они состоят из следующих частей:

• решетки для отсеивания мусора, защиты пешеходов от травм и декорации ландшафта,
• водоприемника с корзиной для направления жидкости в сточную систему,
• перегородки-сифона,
• пескоуловителя, фильтрующего мелкий мусор.

Обычно устройства продаются со всеми дополнительными деталями, но можно купить только водоприемную камеру и доукомплектовать устройство самостоятельно.

Размеры ливнеприемников различаются в зависимости от назначения и формы. Стандартный вариант представляет собой куб со сторонами в 300 или 400 мм. На боковинах предусмотрены патрубки для присоединения к магистралям сечением от 110 до 200 мм. Кубические и другие прямоугольные модели можно установить в любом месте, где расположен колодец ливневки.

Круглая разновидность дождеприемников сложнее в монтаже, поскольку вырыть котлован такой формы не так просто.

Основные характеристики

Ливнеприёмники представляют собой ёмкости для сбора талых и дождевых вод. Они вкапываются глубже водосточных труб. Их основная задача – это сбор воды с поверхности, препятствуя возможным образованиям луж. Вода должна поступать в ливнеприёмник, затем – в коллектор. Они могут быть изготовлены из таких материалов, как пластик, чугун или оцинкованная жесть. Пластиковые являются самыми лёгкими по весу, а также они проще всего монтируются.

Следует обратить внимание на несколько параметров

• Материал. Этот пункт особенно касается пластика. Он должен быть морозостойкий, выдерживать различные химические соединения и агрессивную среду. Чаще всего применяется полипропилен.
• Размер. Обычно дождеприёмники делаются в форме куба. К стандартным размерам можно отнести: 30х30х30 см, 40х40х40 см и 55х55х55 см;

Класс нагрузки на решётку. Выделяют большое количество классов решёток по той нагрузке, которые они способны выдержать. Категория А – до 1,5 т, может использоваться на лужайке рядом с частным домом. Категория В – до 12,5 т – способна выдерживать наезд автомобиля, может использоваться в гараже. Модели данных категорий используются в частном строительстве. Далее, идут более прочные решётки, вплоть до категории F, способные выдержать до 90 т. Такие дождеприёмники используются в промышленных помещениях.

Выбор решетки для ливневой канализации

Чтобы подобрать максимально соответствующую ливневую решетку, необходимо отталкиваться от ряда показателей:

1. Класс нагрузки. Необходимо точно знать, какие усилия будут приходиться на изделие в процессе эксплуатации. К этому же пункту можно отнести и материал изготовления. В парковых зонах или на частных территориях можно устанавливать решетки из пластика или стали, а для эксплуатации в тяжелых условиях потребуются чугунные конструкции.
2. Размеры. Каждая часть ливневой канализации должна быть закрыта, чтобы в нее не попадали посторонние предметы и различный мусор.
3. Цена устройства. Стоимость напрямую влияет на бюджет строительства, поэтому выбор решеток лучше делать еще на этапе проектирования ливневки. Пластиковые изделия стоят дешевле других, а стальные обходятся намного дороже.
4. Простота монтажа. Этот пункт очень важен, особенно если обустройство системы будет выполняться своими руками.

Заключение

Плюсы и минусы

Теперь в таблице предлагаем сравнить все перечисленные устройства из разных материалов. Для сравнения представим их положительные и отрицательные стороны:

Материал	Достоинства	Недостатки
Чугун	Высокая прочность. Долговечность. Устойчивость к колебаниям температуры	Большой вес. Вероятность образования коррозии. Проблемы с транспортировкой. Трудно устанавливать самостоятельно по причине большого веса
Пластик	Минимальный вес. Для монтажа не нужно задействовать специальную технику. Переносимость температурных колебаний. Устойчивость к механическому воздействию. Исключается коррозия	Не справляется с большим весом, может лопнуть. Вероятность утечки, если нарушается герметизация
Полимербетон	Устойчивость к морозам. Переносит негативное воздействие химии и всевозможных агрессивных сред. Высокая водостойкость. Небольшой вес	Лишен заметных недостатков

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

1. А – максимальная нагрузка на них не превышает 1,5 тонны, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
2. В – имеют способность выдерживать вес до 12,5 тонны, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
3. С – переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
4. D – 40-тонные приемники выдерживают вес грузового транспорта.
5. E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
6. F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

1. Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
2. Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
3. Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
4. Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
5. Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
6. Люк. Его применяют при обустройстве колодцев закрытого типа.
7. Удлинитель. С его помощью можно увеличивать глубину конструкции.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Конструкция

Каждый ливнеприёмник состоит из следующих частей:

• корзина защищает от попадания грязи и мусора в систему;
• сифон необходим для защиты от неприятных запахов из системы;
• перегородка является укреплением для корзины и гидрозатвором при подключении к трубопроводу;

• крышка помогает регулировать количество вод, поступающих из каждого изделия, а также с её помощью можно защищаться от неприятных запахов из канализации;
• решётка – через неё вода попадает в дождеприёмник. Рисунок решётки влияет на скорость приёма жидкости;

• люк используется при необходимости закрыть ливнеприёмник и сделать из него стационарный колодец закрытого типа;
• удлинитель необходим для увеличения конструкции.

Места расположения

Если неправильно установить водоприемный элемент, то это может привести к скоплению воды на придомовой территории. В этом вопросе необходимо отталкиваться от утвержденных положений по ГОСТу и СНиПу. Основополагающей нормой, от которой следует отталкиваться, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В частности, ГОСТ 26008-83 предусматривает обязательную установку дождеприемника в следующих местах:

• На затяжных спусках.
• В местах, где пересекаются тротуарные дорожки.
• В пониженных участках по рельефу.
• Во всех местах, где отсутствует естественный отток воды от дождя, талого снега и прочее.
• Под водосточной трубой.
• По краям автомобильных дорог.
• Перед входом в здание.

Устройство и размеры ливнеприемников

• решетки для отсеивания мусора, защиты пешеходов от травм и декорации ландшафта;
• водоприемника с корзиной для направления жидкости в сточную систему;
• перегородки-сифона;
• пескоуловителя, фильтрующего мелкий мусор.

Обычно устройства продаются со всеми дополнительными деталями, но можно купить только водоприемную камеру и доукомплектовать устройство самостоятельно.

Размеры ливнеприемников различаются в зависимости от назначения и формы. Стандартный вариант представляет собой куб со сторонами в 300 или 400 мм. На боковинах предусмотрены патрубки для присоединения к магистралям сечением от 110 до 200 мм. Кубические и другие прямоугольные модели можно установить в любом месте, где расположен колодец ливневки.

Круглая разновидность дождеприемников сложнее в монтаже, поскольку вырыть котлован такой формы не так просто.

Как выбрать

Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:

• Предполагаемое количество осадков в вашей местности и их интенсивность.
• Площадь дождесборной системы.
• Особенности ландшафта придомовой территории.

Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками. Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.

Разновидности

Существуют разные виды дождеприемников для
ливневой канализации. Материалом для их изготовления могут быть:

• бетон;
• чугун;
• пластик.

Бетонные модели рассчитаны на
высокие нагрузки. Их применяют в обустройстве автомагистралей, для приема и
отведения влаги на крупных площадках. Старые модели изготавливались из
специальных прочных марок тяжелого бетона. Современные изделия делают из
фибробетона, более легкого армированного материала. Бетонные элементы
показывают высокие рабочие качества и длительный срок службы.

Чаще всего встречаются дождеприемники для ливневой
канализации чугунные, размеры которых подходят для работы на стоянках,
автострадах, площадях и других крупных объектах. Изделия из чугуна хорошо
переносят контакт с агрессивными химическими соединениями. Они долговечны,
демонстрируют высокую прочность, способность переносить любые нагрузки. Чугунные
узлы дороже бетонных, но их стоимость нельзя назвать слишком высокой. Сочетание
качеств выводит их в лидеры по спросу и популярности.

Пластиковые элементы используются
на дачных или приусадебных участках, на небольшой территории возле городских
зданий общественного или коммерческого назначения. Они невелики, поэтому для
серьезных участков не годятся. Как правило, их изготавливают в форме куба со
стороной 300, 400 или 500 мм.

Установка дождеприемника для ливневой канализации требует
точного подбора определенной модели. Есть несколько подтипов:

• ДБ. Это аббреваиатура, которая означает
  «Дождеприемник Большой». Модели рассчитаны на работу в составе ливневых сетей
  проезжей части автомагистралей, городских улиц, площадей;
• ДМ (Малый). Используется в составе городских
  сетей, дворовых или придомовых участков. Отличается меньшей пропускной
  способностью. Допустимые нагрузки также снижены;
• ДК (Круглый). Имеют форму вертикально
  установленного цилиндра. Встречаются в системах водоотведения мостов,
  промышленных сооружений и объектов. Как правило, изготавливаются из чугуна.

Кроме стандартных моделей, выпускаются изделия оригинальной формы. Они обычно применяются в системах частных домов, коттеджей или городских особняков.
