Свайно-винтовой
Данный вид весьма распространен при строительстве коттеджей. Элементы для такого основания представляют собой металлические цилиндры с винтовым наконечником, который способствует удобному вводу в грунт.
- 57 мм под легкие заборы;
- 76 мм под кладовые, сараи, заборы средней тяжести;
- 89 мм подходят для устройства фундаментов под одноэтажные дома облегченной конструкции (деревянные, каркасно-щитовые);
- 108 мм применяют для возведения оснований под одно- и двухэтажные дома из бруса, пено- и газобетона.
Используя эти данные, можно подобрать нужный диаметр, не прибегая к сложным вычислениям.
Расчет свайного фундамента продолжает определение длины рабочих элементов. В данном случае необходимо учитывать плотность грунтов и рельеф местности:
- Если нет данных геологических исследований, выкопайте 0,5-1 метр земли и посмотрите на поведение грунта: если удалось достичь плотных песков или глины, выбирайте сваи длиной 2,5 м. Если на данной глубине находятся грунтовые воды, торфяник или плывун, с помощью садового бура попробуйте добраться до плотных слоев, а затем по данной глубине определите нужный размер столбов.
- При колебаниях высот на участке следует определить размер их перепадов. Выбранная при исследовании грунта длина сваи будет располагаться на самых высоких точках. Длину элементов для более низких участков рассчитывайте по принципу «длина верхней сваи + величина перепада высоты + 0,5 м». Как правило, при монтаже разноуровневых оснований высота столбов может не сойтись с расчетной. Тогда лучше срезать лишнее, чем переустанавливать уже заглубленный элемент.
Технология монтажа буронабивных свай: пошаговая инструкция
Подготовка местности и разметка будущего фундамента
Подготовка заключается в расчистке участка от мусора, снятии растительного слоя почвы. При необходимости производится подсыпка и утрамбовка грунта. Разметка выполняется в соответствии со схемой установки буронабивных свай. Место расположения каждой скважины помечается вехой. Для того чтобы не ошибиться при разметке можно использовать доски или шнуры, которые будут имитировать будущий ленточный ростверк.
Бурение скважины
Бурение проводится ручным буром, который заглубляется на нужную глубину. При проходке грунт не выбрасывается на поверхность, уплотняясь по стенкам.
В процессе бурения необходимо контролировать, чтобы бур входил строго перпендикулярно, не отклоняясь.
После разработки скважины, диаметр которой должен быть на 5-7 см больше, чем выбранный диаметр свай, основание тщательно трамбуется. При необходимости подсыпается песчано-гравийная подушка в 10-30 см.
Установка обсадных труб
Обсадные трубы препятствуют обсыпанию стенок скважины и обеспечивают безопасное проведение работ. По технологии на плотных глинистых грунтах и суглинках трубы можно не использовать, однако при устройстве буронабивных свай своими руками рекомендуется их установить. Внутри трубы значительно проще монтировать армирующий каркас. Кроме того упрощается процесс заливки и виброутрамбовки бетонной смеси.
В качестве обсадных труб можно использовать пластиковые, металлические или асбестоцементные изделия нужного диаметра. Если финансовые возможности позволяют, то лучше купить специальные обсадные трубы для скважин, на которых имеются подготовленные стыки с удобными соединениями. Труба строго вертикально устанавливается в скважину. Если образовался зазор между стенкой трубы и скважиной, то его необходимо засыпать грунтом с уплотнением.

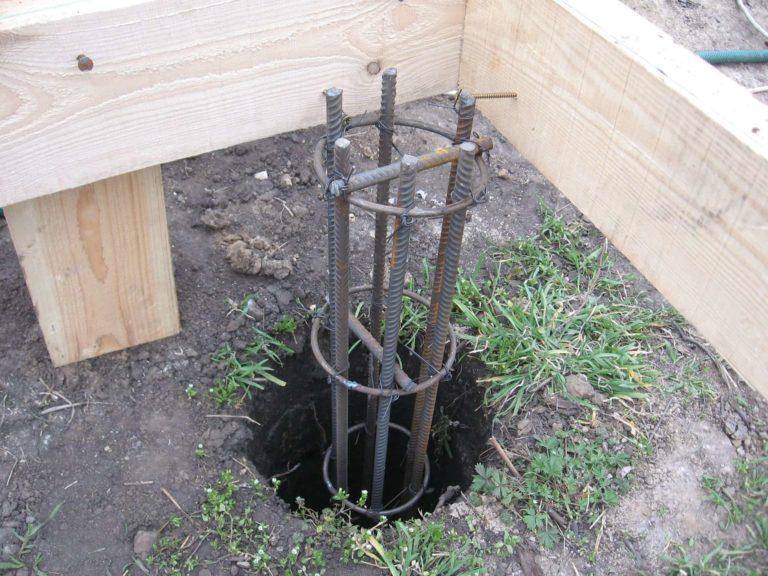

Армирование
Для создания армокаркаса используется арматура 12 мм. По данным таблицы 1 при строительстве коттеджа нет необходимости использовать сложный план армирования, достаточно 4 или 6 прутов арматуры. Технология связывания армирующего каркаса очень простая: стержни располагаются по кругу, образуя окружность диаметром на 3-5 см меньше, чем размер обсадной трубы. Стержни связываются проволокой. Для закрепления можно использовать хомуты. Длина каркаса = длине обсадной трубы + 30 см. Готовый армокаркас устанавливается в скважину внутри обсадной трубы и заглубляется в грунт.
Заливка бетонной смеси
Бетон, используемый для заливки буронабивных опор должен соответствовать СНиП 2.03.01-84 и быть не ниже класса В12,5. Для массивных домов лучше использовать бетон В15. Для заливки бетона в устье скважины опускается загрузочная воронка. Если заливать смесь без воронки, то возможно появление пустот. Заливать бетонную смесь необходимо медленно, каждый слой толщиной 0,5 м необходимо уплотнять 5-10 минут при помощи глубинного виброинструмента и только после этого заливать следующую порцию. К устройству ростверка можно приступать после того, как бетон наберет прочность — через 3-7 суток.
Основные ошибки при возведении свайно-ростверкового фундамента
Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания
Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство

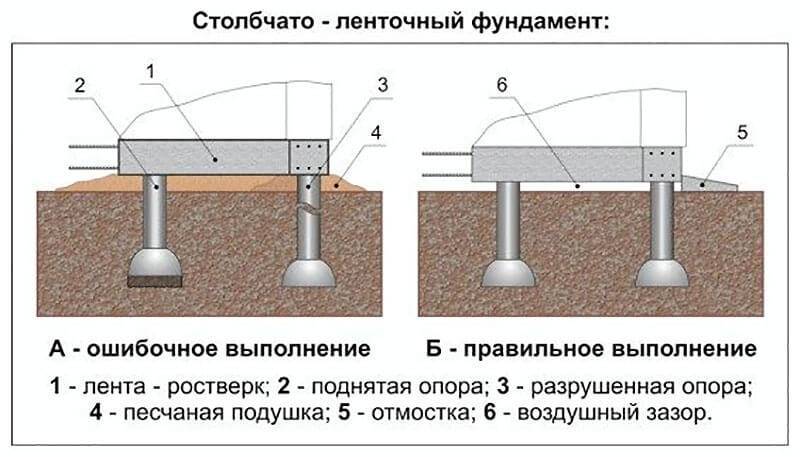

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.
На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.
Повышенным считается ростверк, у которого подошва находится на одном уровне с землей
Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.
Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.
Этапы монтажа
Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:
- бетон;
- металл;
- дерево.
Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

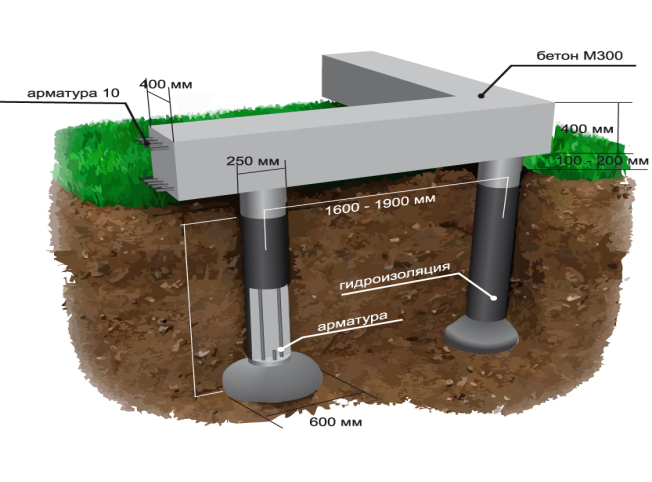

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.
В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.
На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).
Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).
С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.
Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.
Преимущества:
Краткосрочное строительство.
Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.
Экономичность.
Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.
Энергоэффективность.
В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.
Наличие виброизолирующих свойств у конструкции.
Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.
Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.
Недостатки и минусы:
Применение специальной техники.
Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.
Наем бригады.
Своими руками обустроить такой вид фундамента практически невозможно.
Сложность возведения цокольных этажей.
Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.
Низкая стойкость к опрокидыванию.
Разновидности свайных фундаментов с ростверком
По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.
Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.
Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

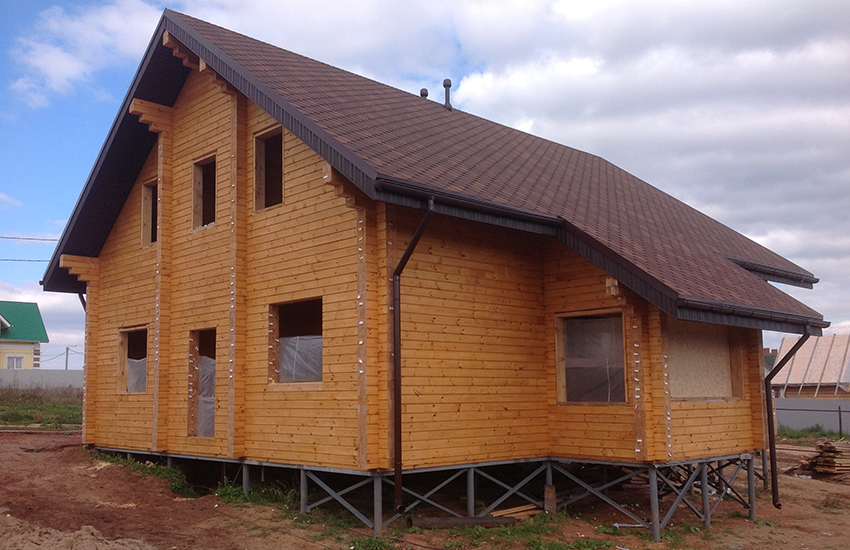

Пример дома на сваях с ростверком
Винтовой ростверковый фундамент: что это такое

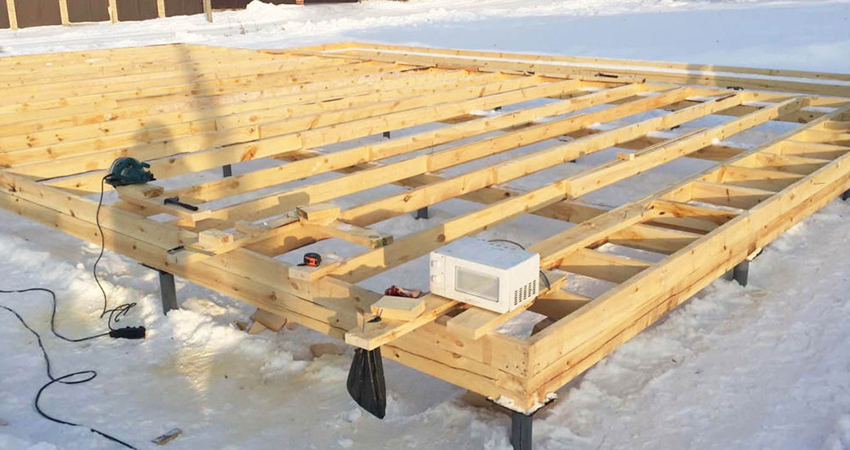

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.
Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.
Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

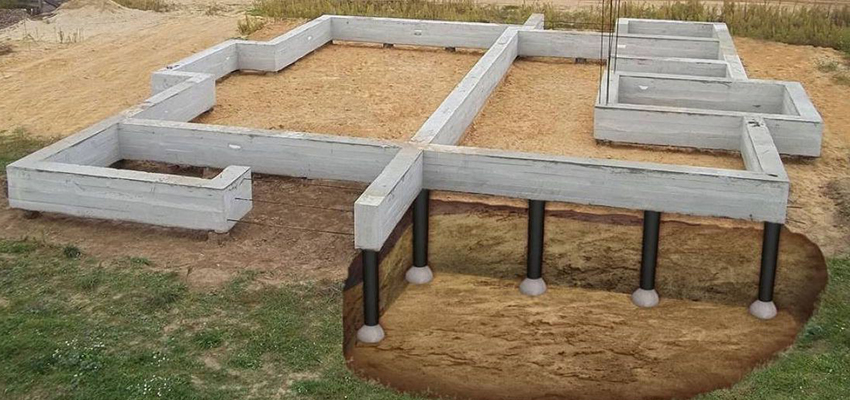

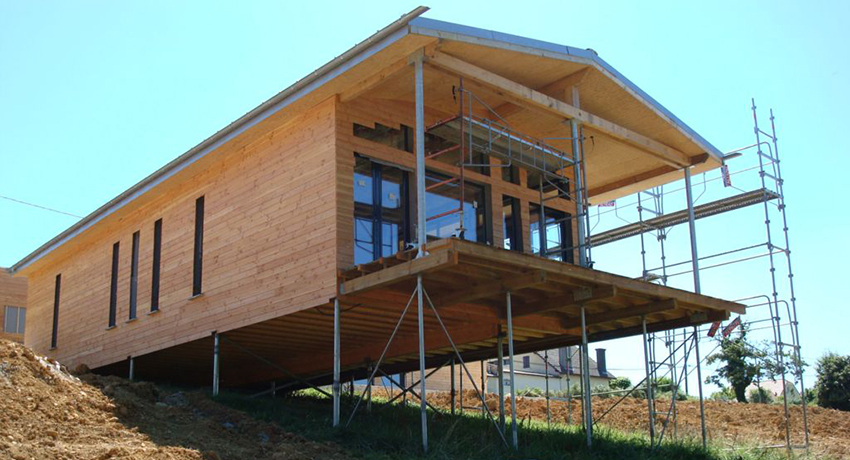

Ростверк никогда не должен опираться на грунт
Подготовительные мероприятия для устройства буронабивного фундамента
Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.
Чертёж с названия элементов буронабивной сваи Это даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки. При проведении расчётов используются следующие данные:
- ориентировочный вес будущего здания с допуском в большую сторону;
- конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
- тип грунта и его особенности;
- точка промерзания грунта и высота подъёма грунтовых вод;
- планируемый диаметр свай и показатель прочности цемента;
- длина и запас прочности арматурных элементов;
- коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

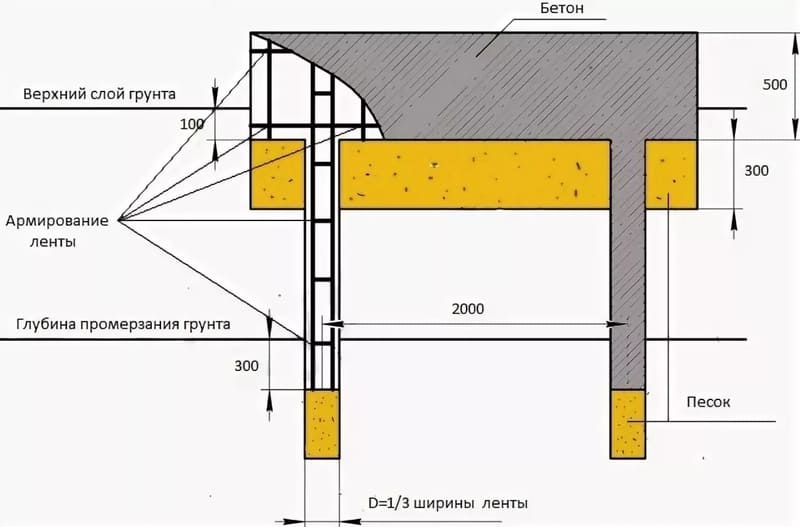

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:
- максимальное расстояние между сваями составляет 2 м;
- минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.
Расчет свайно-ростверкового фундамента
Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.
На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.
Ростверки сборного типа не требуют омоноличивания
Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.
Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.
Пошаговая инструкция свайно-ростверкого фундамента
Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.
Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.
После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.
Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.
На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.
Для полного высыхания и набора необходимой прочности такому фундаменту понадобится не меньше месяца. В этот период его необходимо защищать от пересыхания накрыв гидроизоляционным материалом.
фундамент с ростверком: что это за элемент и зачем он необходим
Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.
Ростверк сэкономит время, деньги и силы на строительство основания
Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.
Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.
Сферы применения
Представленное оборудование используется в следующих случаях:
- для постройки высоких и громоздких промышленных и офисных зданий;
- при строительстве объектов на болотистой местности или иных ослабленных грунтах;
- для возведения домов на сложной рельефной местности;
- когда твёрдые породы, способные выдержать нагрузку здания, залегают довольно глубоко.
Буронабивные сваи, в отличие от забивных и винтовых, имеют более надёжную конструкцию и не подвергаются коррозии. Требования к фундаментам описаны в Своде правил СП 24.13330.2011, в соответствии с которым и должны выполняться работы.
Бетонирование ростверка свайного фундамента

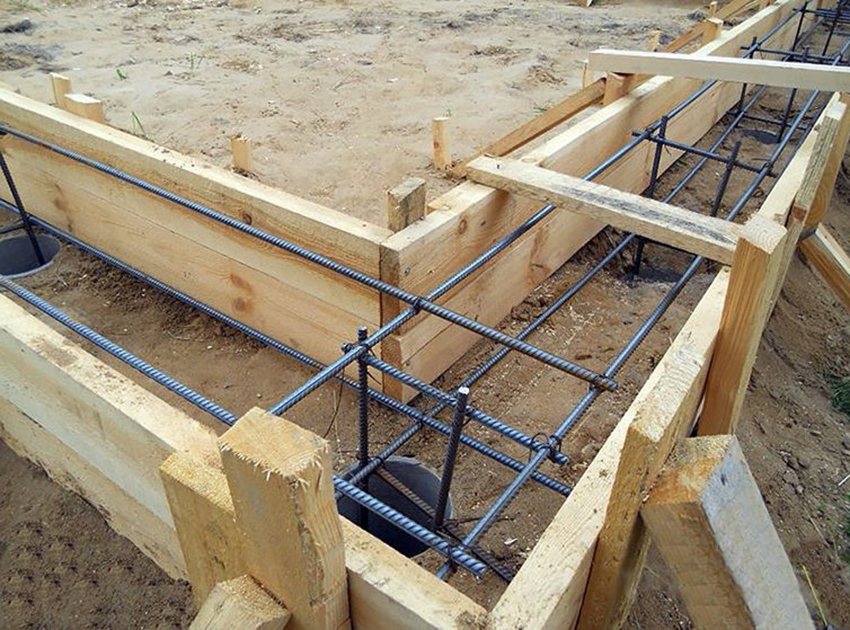

Изготавливаем армопояс
После изготовления и установки опалубки для ростверка своими руками можно приступать к его изготовлению. Для этого потребуется несколько десятков метров стальной или пластиковой арматуры и несколько кубометров бетона. Из стержней вяжем армопояс, который в последующем заглублен в фундамент и обеспечит ему необходимые прочностные характеристики.
Арматуру режем на части или используем полную длину прутков, если длина ростверка превышает 12 метров (стандартная длина арматуры). Стержни должны расположиться на расстоянии не менее 10 см от опалубки двумя рядами по 2-3 штуки в каждом. Зафиксировать арматуру в нужном положении помогут короткие обрезки, приваренные или примотанные специальной вязальной проволокой вертикально и горизонтально.

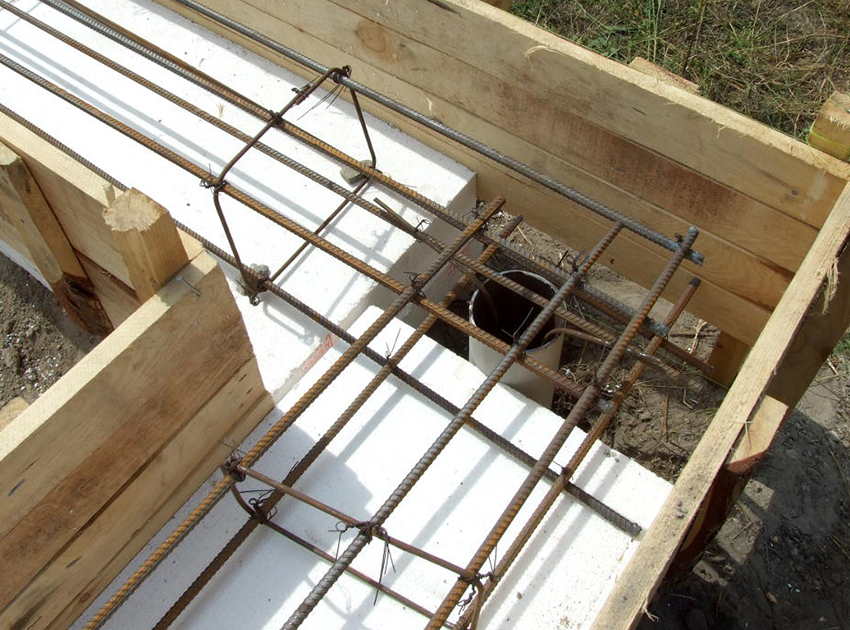

Армирование ростверка
Достижению максимальной прочности способствует качественное соединение арматуры на углах. Для достижения этого в местах стыка стенок ростверка профессионалы рекомендуют укладывать арматуру, согнутую под углом 90о. При отсутствии сварочного аппарата прутки надежно соединяются скрутками из стальной проволоки.
Заливка ростверка бетоном
Важный этап строительства – заливка ростверка бетонной смесью. Ее можно приобрести на ближайшем заводе в готовом виде или сделать своими руками. Для этого необходимо приобрести компоненты бетона – цемент, песок и щебень. Хорошим механическим помощником станет электрическая бетономешалка – самодельная или заводская.
При покупке бетона его доставка осуществляется автомиксерами. Не все начинающие строители знают, как залить ростверк своими руками. Если спецтехника может подъехать непосредственно к опалубке, бетон заливается непосредственно из емкости. В противном случае изготавливают лоток из обрезных досок необходимой длины и заполняют опалубку.
Изготовление бетона небольшими приспособлениями не позволяет получать большие объемы смеси. В этом случае выполняется заливка ростверка частями. Внутрь опалубки устанавливают перемычки из обрезных досок, разделяя внутренний объем на части. После заполнения ограниченного пространства за предыдущий день бетону дают застыть и продолжают работу на следующий день, предварительно удалив перемычку.
Заполнение бетоном межопалубочного пространства не заканчивает процесс изготовления бетонной ленты, так как залить ростверк своими руками это полдела. Необходимо знать сколько времени застывает бетонный фундамент и выполнить ряд работ, позволяющих ему достичь максимальной прочности. Бетон укрывают влажной мешковиной и в течение одной-двух недель не позволяют ей высыхать, периодически увлажняя. Время отверждения ростверка составляет 1,5-2 месяца.

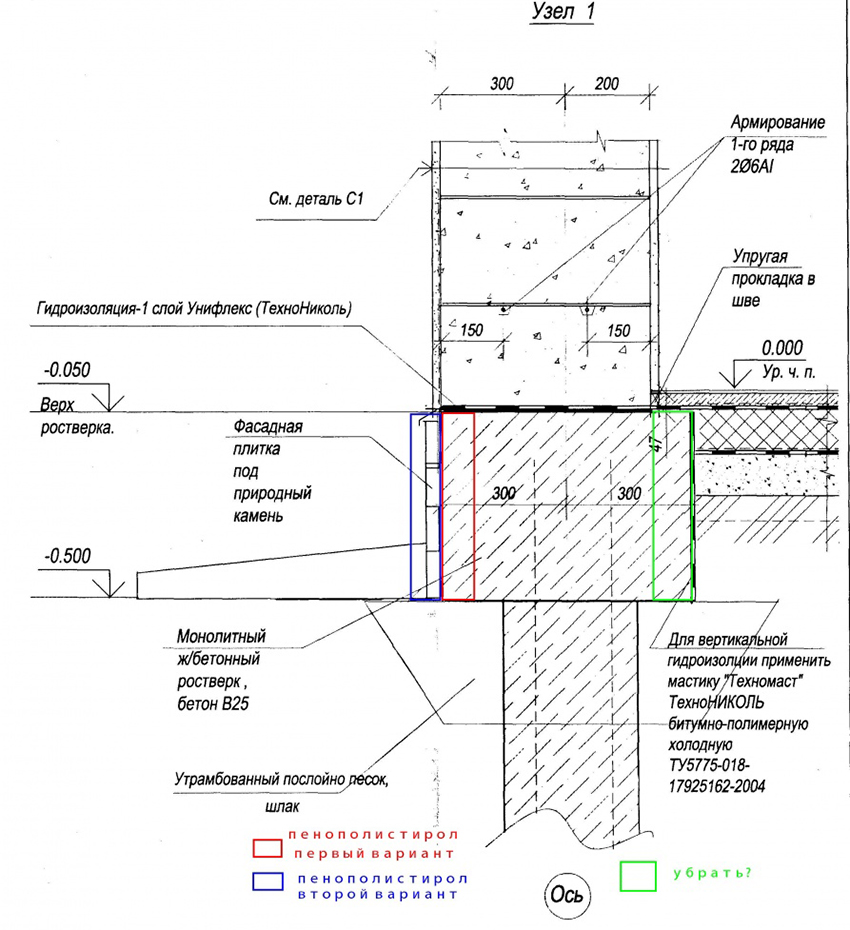

Утепление ростверка
При строительстве жилых и общественных зданий важным является проведение работ по теплосбережению строения. В случае использования свайно-ростверкового или ленточного фундамента повысить температуру в помещениях поможет утепление бетонного основания.
Потребуется приобрести жидкую битумную мастику и плитный утеплитель – пенополистирол или пенополиуретан. Технология процесса не сложна. Предварительно вся поверхность монолитного ростверка промазывается мастикой. Ее можно наносить кистями, валиками, при невысокой вязкости – разбрызгиванием. Затем даем массе высохнуть.
Утепление фундамента пенопластом
Обработанную поверхность утепляем плитами утеплителя. Крепить их к бетону можно специальными клеевыми составами или механически. В последнем случае потребуется сверло с твердосплавными напайками и множество специальных пластиковых крепежей – грибков с большими плоскими шляпками.
Характеристика свайного фундамента с ростверком
Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк. Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.
Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.
Фундамент с ростверком не подойдет для многоэтажных построек

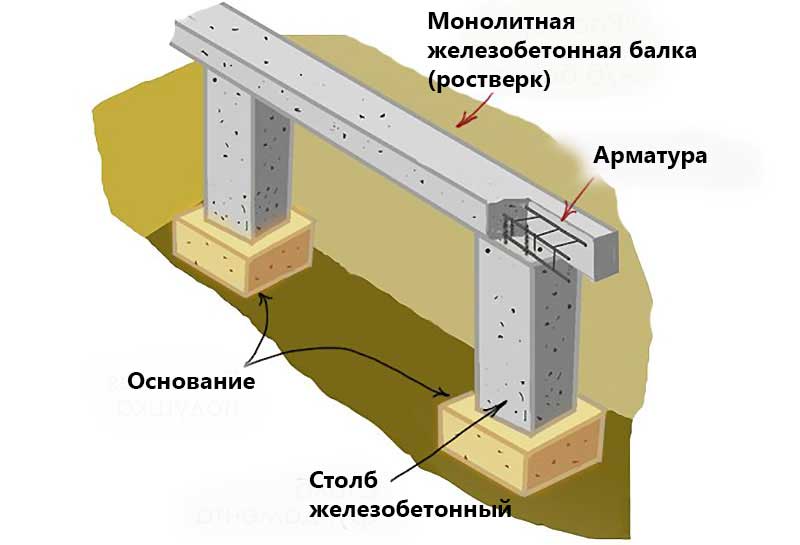

Устройство столбчатого фундамента с ростверком
Устройство основания под будущую постройку выполняется по следующему алгоритму:
- очистка территории от растительности с последующей обработкой химикатами;
- разметка участка на основании проекта;
- создание отверстий для будущих столбов;
- трамбование грунта на дне ямы;
- создание песчаной подушки высотой не менее 15 см;
- укладка геотекстиля;
- засыпка щебнем;
- выполнение опалубки для каждой ямы;
- накрывание полиэтиленом опалубочной системы;
- создание каркаса для армирования свай;
- формирование столбов путем заливки в отверстия бетона;
- обработка поверхности столбов битумной мастикой;
- монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
- устройство песчаной подушки;
- бетонирование ростверка с армированием конструкции;
- создание гидро- и теплоизоляции.
Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет
Виды ростверка
От того какой ростверк будет уложен на сваи или столбы, зависит долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом. Ростверк классифицируется по следующим типам:
По месту расположения
- Заглубленный. Часть ростверка уходит в грунт, ширина подошвы внушительна – от 0,5 м. такой тип фундамента характерен для объектов в несколько этажей, строящихся на грунтах, не отличающихся стабильностью.
- Незаглубленный. Нижняя подошва ростверка лежит на грунте. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределена не только на опоры, но и на всю плоскость основания.
- Висящий. Высота между домом и грунтом составляет 10 и более сантиметров. Изготавливается для деревянных и стальных ростверков, дабы исключить взаимодействие с влагой грунта. Столбы или сваи внушительны и принимают вес на себя, дабы конструкции не прогибались под нагрузкой дома.
По материалу
- Железобетонный ростверк. По надежности не уступает монолитной плите. Требует большой предварительный объем работы – выставления опалубки, армирования. Сваи в этом случае расположены близко друг к другу, так как конструкция тяжеловесна. Как правило, такой ростверк никогда не бывает висящим.

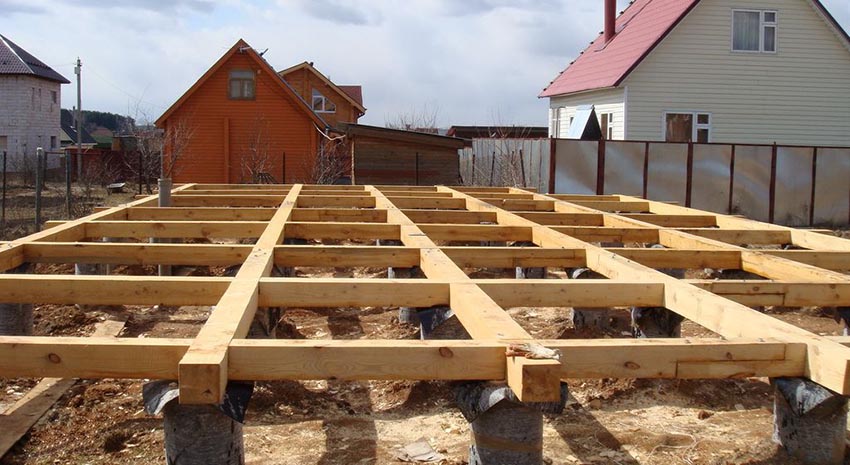

- Ленточный. К нему относят стальные швеллеры, деревянный брус. Укладка происходит с помощью врубки или ввинчивания анкерных болтов.
- Комбинированный. Фундамент представляет собой сборную конструкцию – стальные винтовые сваи, железобетонные столбы и деревянная плоскость ростверка. Вкупе такая конструкция обходится дешевле, чем однородная, оттого и получила популярность среди доморощенных строителей.
По конструкции
В части монтажа различают всего три вида ростверка – монолитно-заливной, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия техники, ручной помощи, выбирают самый приемлемый.
Утепление столбчатого фундамента
После того как столбчатый фундамент с ростверком возведен, следует сделать забирку. Она представляет собой замену цоколю. Забирка защищает пространство между поверхностью земли и основанием дома от снежных заносов и сквозняков.
Деревянная забирка – доступный и простой в установке вариант облицовки цоколя. Ее выполняют из досок, которые располагают вертикально или горизонтально. Процесс работы включает:
- между опорами выкапывают траншею 40 см глубиной;
- одну треть глубины засыпают песком и гравием мелкой фракции;
- к столбам основания крепят деревянные бруски, имеющие паз шириной 40-60 мм;
- пазами доски крепят друг к другу;
- снизу забирку отсыпают керамзитом.
При вертикальном положении досок на подушку в траншее укладывают первый брус. Второй закрепляют в нижней части постройки. В пазы, выполненные на брусках, вертикально вставляют доски.
Чтобы сделать забирку из кирпича или камня между опорами тоже следует вырыть траншею, в которую будет засыпана подушка. Толщина забирки в этом случае составит 1,5 кирпича. Стены из камня не должны быть больше 30 см.
При высоте опор от 0,7 м забирку выполняют из теплоизоляционных плит. Создают ее в такой последовательности:
- на опоры закрепляют конструкцию в виде рамки, которая сделана из стального профиля;
- с внутренней стороны закрепляют теплоизоляцию – пенополистирол;
- со стороны улицы на саморезы фиксируют профнастил;
- получившийся зазор между элементами профнастила и уровнем грунта заделывают материалом теплоизоляции.

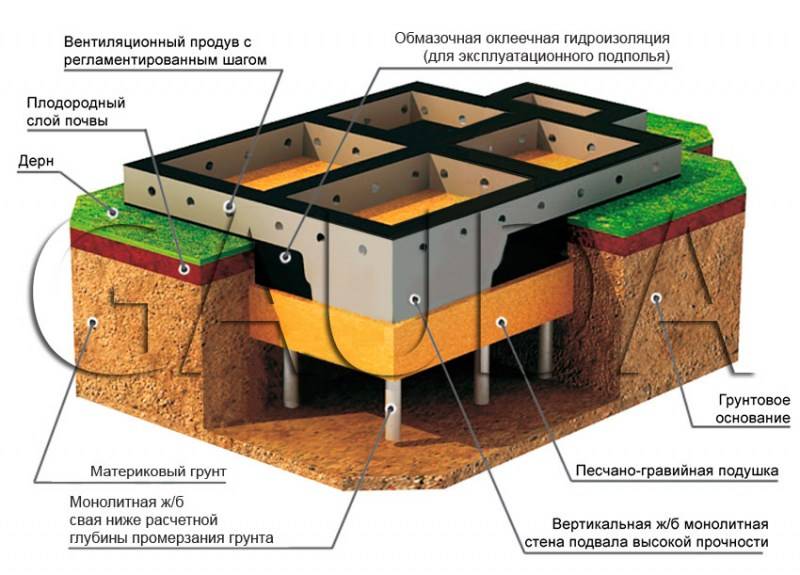

При любом варианте создания забирки следует помнить о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр таких отверстий составляет от 100 до 150 мм. Зимой продухи закрывают тряпками.
Плюсы и минусы свайно-ростверкового фундамента
Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность
Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях
Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними
Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн. Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта
Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала
Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.
Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ
Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках
Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.
Ростверк будет идеальным вариантом для загородного дома
Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов. Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай
Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания
Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.
3.3. Армирование ростверка свайного фундамента
Поверх каждого столба перед установкой ростверка делают гидроизоляцию из просмоленного рубероида. Вместо смолы возможно использование гидростеклоизола.
Далее, разметочная нить снова натягивается на оставленные опоры, и в обозначенных границах под будущий ростверк укладывается подушка из щебня и песка, которая проливается водой и утрамбовывается. Для того, чтобы вода при заливке бетона не ушла в землю, укладывается полиэтилен или рубероид.
Армирование ростверка происходит до установки опалубки.
После завершения вязки арматуры, разметочная нить снова натягивается и по ней устанавливается опалубка.
Заливка монолитного ростверка осуществляется также, как и при заливке ленточного фундамента.
Для обустройства «висячего» фундамента под него предварительно укладывается слой песка, который по мере высыхания конструкции удаляется. Заменить песок можно деревянным коробом в форме буквы «П», который устанавливается на слой кирпича. Через 3 дня короб и кирпичи удаляются.
