Нужна ли отдельная розетка под вытяжку на кухне и где ее делать

От чего зависит высота розетки для вытяжки?

Где делать розетку для вытяжки? Чтобы ответить на это вопрос, следует учитывать не только вариант конструкции самого устройства, но и расположение важных коммуникаций в самом помещении. Здесь будет работать несколько важных ограничений. Высота расположения розетки для вытяжки будет зависеть от:

• высоты от плиты, где готовится пища;
• расстояния от вентиляционной решетки (вентиляционного входа или отверстия);
• высоты от пола;
• расстояния от самой вытяжки;
• высоты от верхней крышки кухонной мебели;
• удаленности от газопроводных труб.

Эксплуатация самой розетки должна быть безопасной. При этом и к самой розетке также предъявляются определенные требования

В частности, к качеству их изготовления и наличию некоторой защиты, важно не только их расположение

Если говорить о надежности розетки, то следует для вытяжки на кухню ставить качественный вариант таких изделий. Здесь подойдут изделия западных известных компаний, таких как, АВВ, Шнайдер, Легранд, Сименс и другие

Важно смотреть при выборе на номинальную мощность розеток европейского производства. Есть бюджетные варианты с заниженными характеристиками, их не стоит применять, а если использовать, то только для снабжения одного или двух электроприборов небольшой мощности

Если вы не хотите платить за имя бренда, но вам нужна надежная и эстетичная розетка, то лучший вариант, это изделия российской компании LK Studio. Так вы сможете поддержать хорошего отечественного производителя, в том числе.

Есть отличные модели с защитными шторками и хорошими характеристиками серии LK60 . Материалы изготовления и технология производства делают розетки этой фирмы на одном уровне с лучшими мировыми производителями. Это же касается и безопасности их использования. При том, что цены остается ниже и приятней для нас, обычных потребителей. А цену вопроса, при равных условиях можно считать значимым критерием для выбора.

Монтаж электророзеток с соблюдением ПЭУ

При малейших сомнениях в своих силах эту работу лучше доверить специалисту. Помните, что большинство пожаров в жилых домах происходит из-за неисправной проводки. Профессиональный монтаж розетки включает в себя такие этапы:

1. Определяют место, где сделать розетку под вытяжку. Лучше это делать, когда уже приобретена вытяжка, установлена мебель.
2. Отключают автомат в щитовой. Нужно убедиться при помощи тестера или мультиметра, что напряжение отсутствует полностью.
3. Подводят кабель в стене. Его укладывают в штробы (канавки в стене), выполненные при ремонте кухни.
4. Готовят кабель к подсоединению. Слой изоляции снаружи снимают на 20 см, обнажают и разделывают провода на 5 – 10 см. Один край присоединяют в щитовой, другой – к розетке.
5. Монтируют подрозеточную коробку, выравнивают ее и фиксируют винтами. При этом крепежные «усы» расходятся и прочно удерживают изделие в стене. Лучше, чтобы эти фиксаторы были достаточной длины. Розетка после установки не должна болтаться, вытаскиваться из стены, если потянуть за вилку.
6. Провод, подводящий ток, проводится в клемму и фиксируется винтом. Лишние провода прячут внутри коробки. В среднее отверстие идет провод заземления, в крайние – «ноль» и «фаза».
7. Монтируют лицевую часть розетки.
8. Подключают кабель к электрощитку. Проверяют, работает ли прибор после подключения в розетку.

Стандарты

Для обеспечения в помещении требуемой чистоты воздуха, комфортной человеку, вентиляцию нужно монтировать в соответствии со всеми принятыми нормами и стандартами. Для разных типажей плит предусмотрено два типа вытяжек: наклонная и обычная (прямая). Рекомендуемое расстояние от вытяжного устройства до плиты напрямую зависит от типа кухонной панели и особенностей конструкции оборудования для конкретной кухни.

Минимальное расстояние над столешницей газовой плиты у обычной вытяжки составляет семьдесят пять сантиметров, над электроплиткой – шестьдесят пять сантиметров. Если рассмотреть наклонную вытяжку, то показатели будут пятьдесят пять сантиметров у газовой и тридцать пять сантиметров у наклонной вентиляции.

Допускается изменять высоту вытяжки на 5-10 сантиметров от минимального расстояния. Правильный выбор расстояния между вытяжным устройством и столешницей плиты влияет на эффективность работы, безопасность эксплуатации и долгосрочность использования этого бытового аппарата. Ведь неправильная установка устройства ниже требуемого уровня влечет за собой нагрев и, следовательно, выход агрегата из строя.

По типу конструкции вытяжки делятся на три вида:

• проточные;
• циркуляционные;
• смешанные.

Процесс эксплуатации воздухозаборников проточной конструкции заключается в следующем. Трубы воздуховода подключаются к общедомовой системе вентиляции, загрязненный воздух через трубы выходит в общую вентиляцию, а чистый и приятный воздух поступает в помещение, где готовится пища, через открытые двери и окна. Циркуляционные модели не присоединяются к общедомовой системе, в них воздух очищается во внутренней системе фильтров агрегата и возвращается на кухню.

На этом устройстве установлен высокопроизводительный мотор, который увеличивает коэффициент полезного действия агрегата. Устанавливаются подобные конструкции обычно в старых домах или в кухнях, где столешница варочной поверхности находится в отдалении от вентиляционного канала.

Смешанные вытяжные устройства обладают конструктивными особенностями предыдущих видов, они имеют воздуховод, который работает вместе с системой фильтрации воздуха. Такую систему вентиляции удобно использовать зимой, чтобы сохранять тепло в кухонном помещении и в квартире. Минус такого воздухозаборника заключается в том, что, когда устройство выключено, из-за своей конструкции оно перекрывает вентиляцию. Поэтому появляется вынужденная необходимость открывать окна для проветривания. Также установка за счет мощного мотора очень шумная при использовании, это же относится и к циркуляционным моделям.

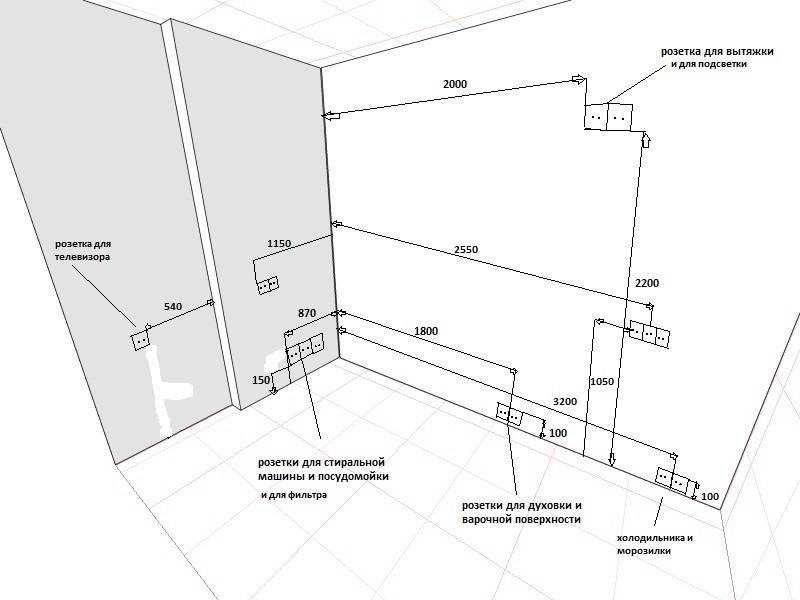

Рекомендации по выбору места для розетки под вытяжку

Чтобы правильно определить место для установки розетки, следует придерживаться следующих рекомендаций:

• выбрать место заранее. Нужно предварительно спланировать, где будет находиться вытяжка, чтобы соблюсти требования к высоте размещения розетки на кухне и расстоянию от нее до мебели. Наименьшее расстояние от точки питания до ближайшей мебели должно составлять пять сантиметров, а до входного отверстия вытяжки – не менее двадцати;
• розетка должна быть не под корпусом вытяжки, а на дистанции от него. Так на нее не будет попадать вода, жир и копоть;
• необходимо обеспечить заземление;
• электролинию нельзя перегружать. Поэтому следует убедиться, что после установки системы вентиляции все электроприборы на кухне потребляли в сумме не более четырех киловатт. В противном случае придется отводить отдельную линию под вытяжку, иначе не избежать перегрузок в сети;
• место подключения не должно быть заслонено кухонными электроприборами и/или мебелью. Это позволит следить за ее состоянием, а при ремонте ничего не придется двигать или снимать;
• следует учитывать длину шнура питания.

Оптимальным считается расположение вытяжки на высоте около двух метров от пола или же одного метра от рабочей поверхности.

Автономная вытяжка

Этот вид приборов не требует при установке и дальнейшей эксплуатации подключения к системе вентиляции.

То же касается и высоты установки розетки для вытяжки.

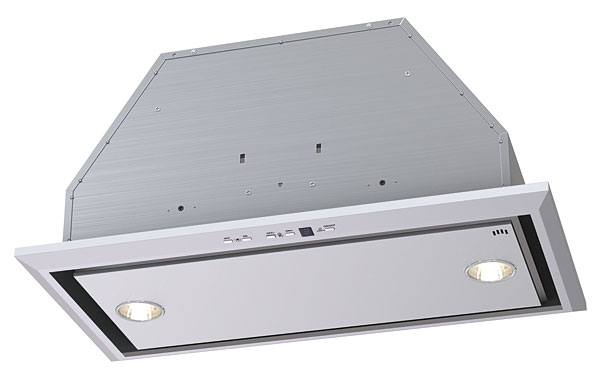

Встроенная вытяжка

А вот случаи, когда прибор устанавливают внутри шкафа, требуют особого внимания. Сложность заключается в том, что существует множество видов шкафов, и все они отличаются по конструкции.

Планировать, где делать розетку для вытяжки, нужно только после того, как будет выбрана мебель. Приступать к работам по установке точки питания следует после монтажа гарнитура.

К тому же крайне важно, чтобы были соблюдены все требования по технике безопасности:

1. внутренняя поверхность шкафа всегда должна быть огнеупорной. Скорее всего, придется потратить на это дополнительные средства;
2. электропроводка должна размещаться в гофрированной трубке, изготовленной из стали.

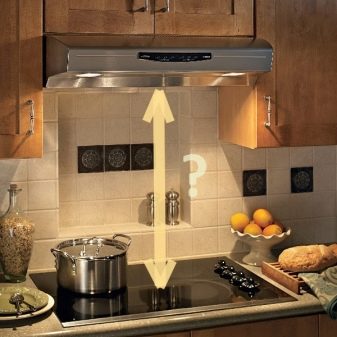

Высота от плиты до вытяжки наклонной и горизонтальной

Прежде, чем понять, на каком расстоянии от плиты устанавливать вытяжку, необходимо рассмотреть основные типы вытяжных устройств, что является главным фактором при расчете расстояния.

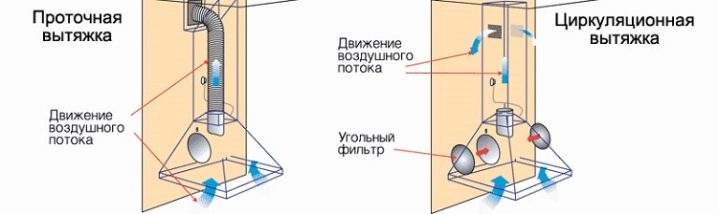

Что касается режима эксплуатации, выделяют следующие три типа, которые имеют свои особенности:

1. Рециркуляционная — вытяжка, которая всасывает воздух с помощью вентиляторов, пропускает его через угольный и жироулавливающий фильтры и возвращает уже свежий воздух обратно в кухню;
2. Проточная — вытяжка, которая всасывает отработанный воздух, прогоняет его через жироулавливающий фильтр и направляет за пределы дома с помощью вентиляционных каналов;
3. Комбинированная — универсальный вариант, режим которого можно переключать с помощью панели управления.

По своей форме выделяют следующие разновидности вытяжек:

• Встраиваемая (устанавливается в шкаф или другой объект);
• Островная (используется на больших кухнях);
• Подвесная (плоская вытяжка, которая устанавливается над плитой);
• Выдвижная (разновидность встраиваемого типа).

Важный критерий: по форме воздухоприемника вытяжки делятся на следующие разновидности:

1. Наклонные;
2. Горизонтальные.

Подбирая высоту установки вытяжки над плитой, необходимо помнить, что важно учитывать габариты и формы каждого типа устройств для монтажа оборудования строго над варочной поверхностью. Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой

Выглядят они следующим образом:

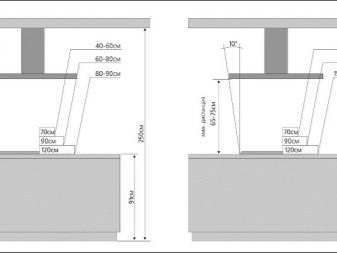

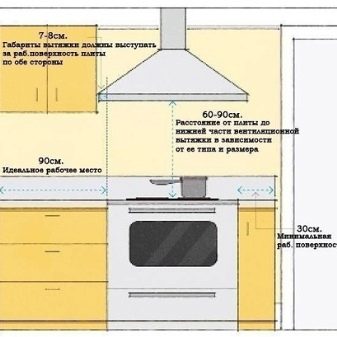

Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой. Выглядят они следующим образом:

• Горизонтальную вытяжку лучше всего размещать на расстоянии 80 см;
• Наклонную вытяжку лучше всего устанавливать на расстоянии 60 см;
• Если прямая вытяжка над электрической плитой, то расстояние — 70 см, наклонная — 50 см.

Важно отметить, что показатели рассчитаны на среднестатистическую кухню со средним ростом человека, поэтому необходимо индивидуально рассчитать высоту, чтобы не испытывать неудобств во время приготовления пищи

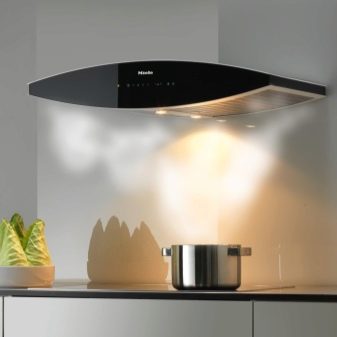

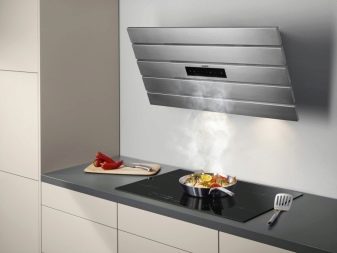

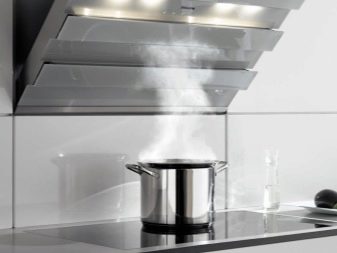

Наклонные вытяжки

Итак, на какой высоте вешают вытяжки наклонного типа? Особенность конструкции таких вытяжных устройств говорит сама за себя: воздух поглощается вентиляторами, которые расположены в верхней части корпуса. Соответственно, устанавливать оборудование необходимо ниже, чем горизонтальный тип.

Производителя рекомендуют вешать вытяжное устройство над плитой на расстоянии 60 см. Это оптимальный показатель, который позволит максимально использовать потенциал устройства. Также, на таком расстоянии корпус не будет мешать человеку во время приготовления пищи.

Наклонный принцип строения корпуса очень удобен, ведь пользователь получает больше возможностей, чтобы демонтировать фильтр для его последующей очистки или замены.

Также, наклонные вытяжки обладают минимальным риском возгорания. Огонь поднимается строго вверх, поэтому контакт с устройством будет минимальным.

Если выбор пал на встраиваемую вытяжку наклонного типа, то важно учесть высоту от плиты до монтажа кухонной стенки, поэтому лучше всего заранее разработать план комплектации кухонного помещения

Горизонтальные приборы

Каково расстояние от вытяжки до плиты? Расстояние вытяжки горизонтального типа над варочной поверхностью отличается от вышеуказанного примера. Производители указывают в технической документации к устройству показатель 80 см.

Однако, многие модели отличаются своей производительностью. Например, слабое вытяжное устройство должно располагаться ниже, чтобы справляться с тягой отработанного воздуха.

Также, важно учесть высоту потолков, ведь, если установить вытяжку впритык к потолку, то не останется места для соединения корпуса с элементами вентиляционной системы, что важно для нормальной работы оборудования проточного типа. Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей

Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту

Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей. Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту.

Рекомендуется с ответственностью отнестись к выбору островных вытяжек. Расстояние необходимо рассчитать до приобретения, ведь потом может оказаться, что габариты устройства не совпадают с оптимальным расстоянием между вытяжкой и плитой (газовой или электрической).

Как работает?

Принцип работы вытяжки довольно прост и схож с вентиляцией. При включении прибора удается убрать из комнаты гарь, неприятные запахи и испарения. Чтобы вытяжка могла оперативно справляться с поставленной задачей, в ее строении предусмотрены специальные фильтры, которые и должны улавливать любые загрязнения. Еще одной особенностью строения является принудительная вентиляция, которая включается для эффективного воздухообмена, когда количество загрязнений превышает чистые воздушные массы.

Дополнительные функции будут хорошими помощницами для любой хозяйки, потому стоит подбирать такую модель, которая создаст оптимальные условия для работы в небольшом помещении

Занимаясь подбором вытяжки для кухни, стоит изучить ее внутреннее строение, обратив особое внимание на систему фильтров. По данному критерию существует две разновидности устройства:

1. рециркуляционная – позволяет очистить воздух от грязи и жира посредством фильтров, после чего эта же воздушная масса возвращается в помещение;
2. проточная – благодаря ей идет очистка воздуха, который втягивается с кухни и выпускается за пределы квартиры при помощи вентиляции.

Проточную вытяжку следует подключить к общей вентиляции дома. Благодаря наличию воздуховода этот процесс производится удобно и быстро. Доступ чистого воздуха происходит при помощи окон или воздушных масс, поступающих из других помещений. Рециркуляционная вытяжка не имеет связи с вентиляцией, поэтому один и тот же воздух циркулирует в кухне, очищаясь благодаря устройству. Чтобы забор и отток воздушных масс происходил эффективно, в вытяжке имеется мощный мотор.

Выбор в пользу того или другого типа поможет сделать вентиляционный канал, который имеется в любой кухне многоэтажного дома. Если он расположен рядом с местом готовки, то есть смысл устанавливать проточную вытяжку, если же далеко – тогда рециркуляционную. Если дом очень старый, вентиляция может быть забитой и воздух по ней пройдет с трудом, в таком случае стоит также воспользоваться рециркуляционным аппаратом или приобрести комбинированный, который может работать в обоих направлениях.

Этот вариант имеет в комплекте как воздуховод, так и фильтры, которыми можно пользоваться посезонно. Для зимнего периода лучше использовать принцип циркуляции, чтобы не охлаждать помещение, а летом пользоваться воздухоотводом.

В зависимости от внешнего вида вытяжки ее можно установить на потолке, стене или встроить в кухонный гарнитур. Потолочная и настенная вариации обычно имеют такой дизайн, который позволяет сделать данный прибор органичным, легко вписывающимся в помещение.

Почему розетку для вытяжки удобнее всего сделать на высоте 110см

Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см

Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см

При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см – это высота установки розетки от столешницы.

От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола – 190см.

Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.

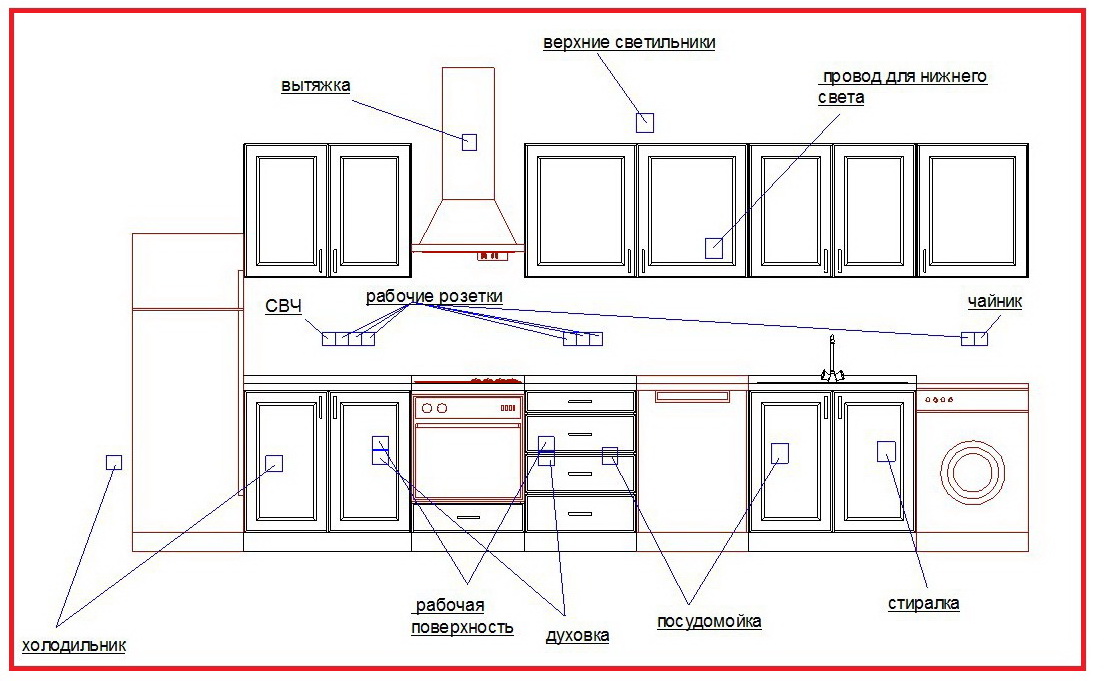

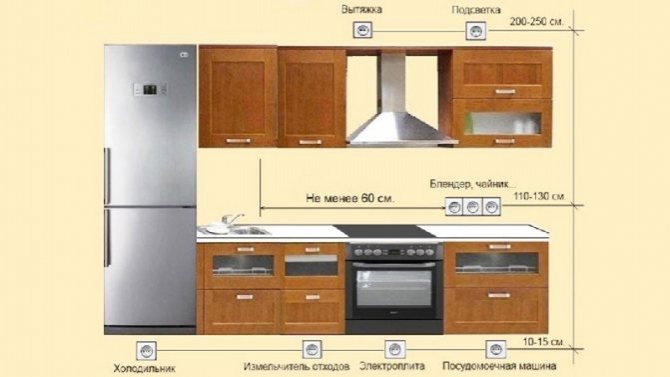

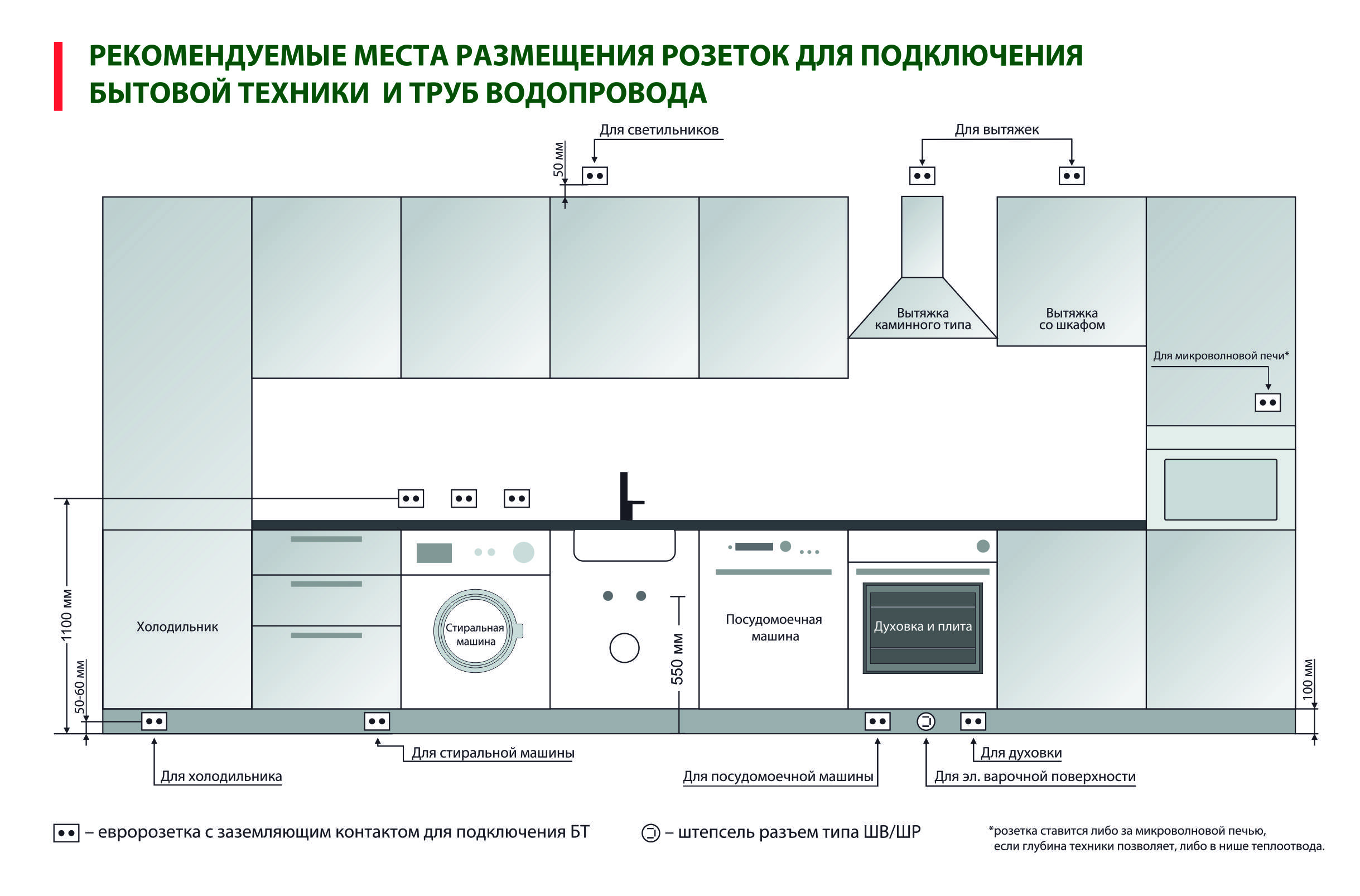

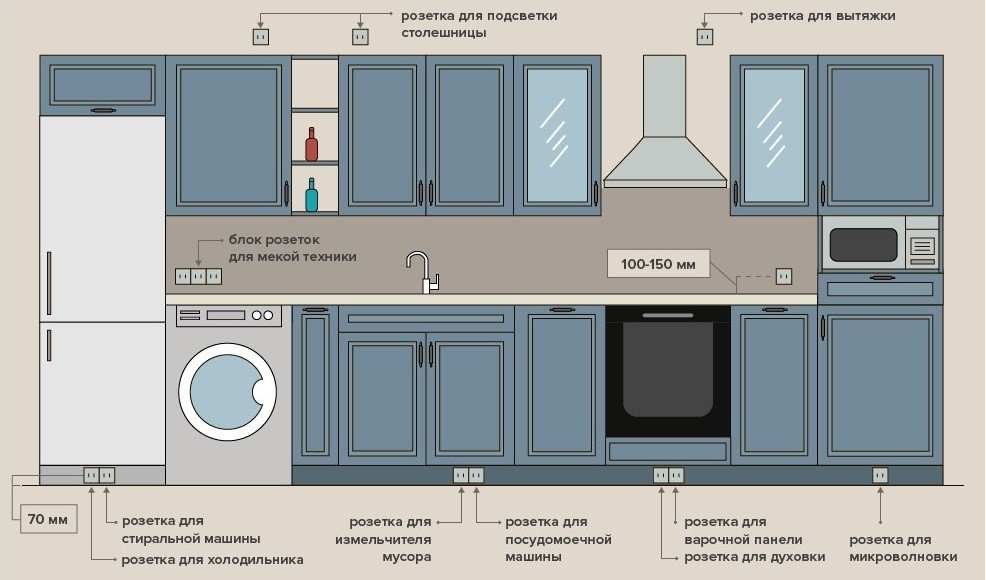

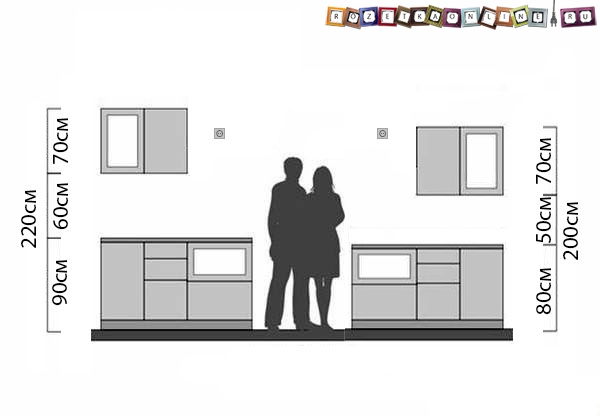

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.

Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола – 190см.

Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.

И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Проведение новой линии

Такой способ является самым приемлемым и безопасным. Он очень востребован в случае подключения подвесной (островной) вытяжки. Недостаток этого метода кроется в необходимости провести прокладку электрокабеля от ближайшей распределительной коробки во время ремонта в кухне, т.к. грядут работы по штроблению и оштукатуриванию участка стены и потолка. Новый электрический провод для подвесной вытяжки может быть спрятан за подвесным потолком. Бесспорно, розетка на потолке выглядит неэстетично, поэтому здесь подойдет вариант подключения через клеммную колодку или отдельные клеммники. Следите за правильностью стыковки кабелей: фаза к фазе, ноль к нулю и заземление к заземлению.

Общие требования

Кухонная вытяжка относится к приборам с низким энергопотреблением (до 500 Вт), поэтому специальных требований к ее подключению нет. Большинство моделей присоединяется к обычной электрической розетке с заземлением. Если выделенной точки подключения не предусмотрено, то подключаются к ближайшей доступной. Несколько сложнее подключить вытяжку, у которой производитель не предусмотрел электрический шнур. В этом случае придется подсоединиться к сети напрямую электрическим проводом.

Высоту установки и расположение выбирайте исходя из вашего удобства.

Точку подключения монтируйте в незаметном месте, но так, чтобы к ней был хороший доступ.

Высота розетки для встроенной системы

Наиболее распространенный вариант вытяжки – это встроенный вариант. В этом случае ее, как отдельное устройство, не видно со стороны, и она гармонично сочетается с мебельным гарнитуром на кухне.

Иногда встречаются ситуации, когда розетку прячут непосредственно в самой мебели. Среди полок, или даже проделывают отверстие в стене шкафа, чтобы можно было стать на стул, открыть дверцу шкафа, и через отверстие вынуть или наоборот воткнуть вилку.

Такой вариант обустройства точки электропитания на кухне мы вам не рекомендуем делать

Здесь во внимание берутся прежде всего соображения безопасности. Если розетка выйдет из строя и начнет греться или искрить, то особенно близкое расположение мебели может вызвать возгорание

Рекомендуемая высота и положение розетки в такой ситуации будет выглядеть следующим образом:

• расположение над верхней границей шкафа на расстоянии не менее 10 см.;
• удаленность от вытяжки должна быть не менее 30 см.

Таким образом саму точку электропитания видно не будет, и вы сможете безопасно ее оборудовать и эксплуатировать.

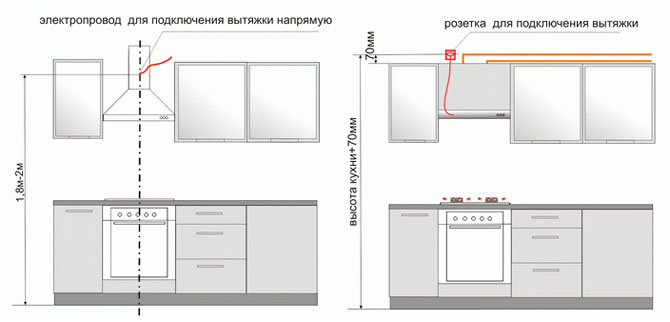

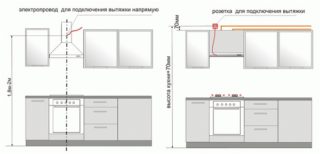

Варианты подключения

Подключение вытяжки к распределительному щитку — неудобный вариант

Подключать вытяжку в квартире допускается через розетку или напрямую к распределительному щитку (защитному автомату, устанавливаемому в нем). Выгода последнего способа коммутации состоит в следующем:

• сокращается число соединительных контактов и проводов, повышается надежность эксплуатации питающей линии;
• расходы на приобретение установочных изделий снижаются – не нужно приобретать отдельную розетку со всеми ее креплениями;
• не требуется подбирать место под розетку.

Минусом этого варианта подсоединения является возможность отключения вытяжки только с помощью защитного АВ, расположенного на значительном удалении от кухонного помещения.

Преимущество первого способа подключения состоит в удобстве коммутации вытяжного агрегата (розетка всегда находится под рукой) и экономии пространства в распределительном щитке. Его недостаток – необходимость отведения специального места и расходы на обустройство розетки с местным заземлением.

Где делать розетку для вытяжки?

Планируя электропроводку на кухне, многие задаются вопросом – «Где делать розетку для вытяжки?», и это правильно, ведь если ошибиться с расположением, розетка может помешать установке кухонного гарнитура или оборудования, работе вытяжки, а кроме того, испортить висящими проводами интерьер кухни.

В этой статье я расскажу, где самое оптимальное место для размещения розетки под практически любую вытяжку, кроме того, опишу некоторые стандарты, варианты и особенности установки.

Разнообразие различных видов кухонных вытяжек и способов их установки, осложняет выбор места для розетки, особенно, если вы еще не подобрали точную конфигурацию кухонного гарнитура и саму вытяжку.

Эта информация будет интересна прежде всего тем, кто на этапе электромонтажа еще не знает какая точно будет у него кухня и хочет, чтоб розетка для вытяжки была универсальная подходила практически под любой воздухоочиститель. Для большинства розеток в квартире, высоту установки розеток выбрать легко, достаточно пользоваться простоыми правилами, в случае с кухонной бытовой техникой это не работает.

Правила установки вытяжки с воздуховодом

Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.

Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.

Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.

Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.

К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.

В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок. Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования. Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.

Выбор розетки и кабеля

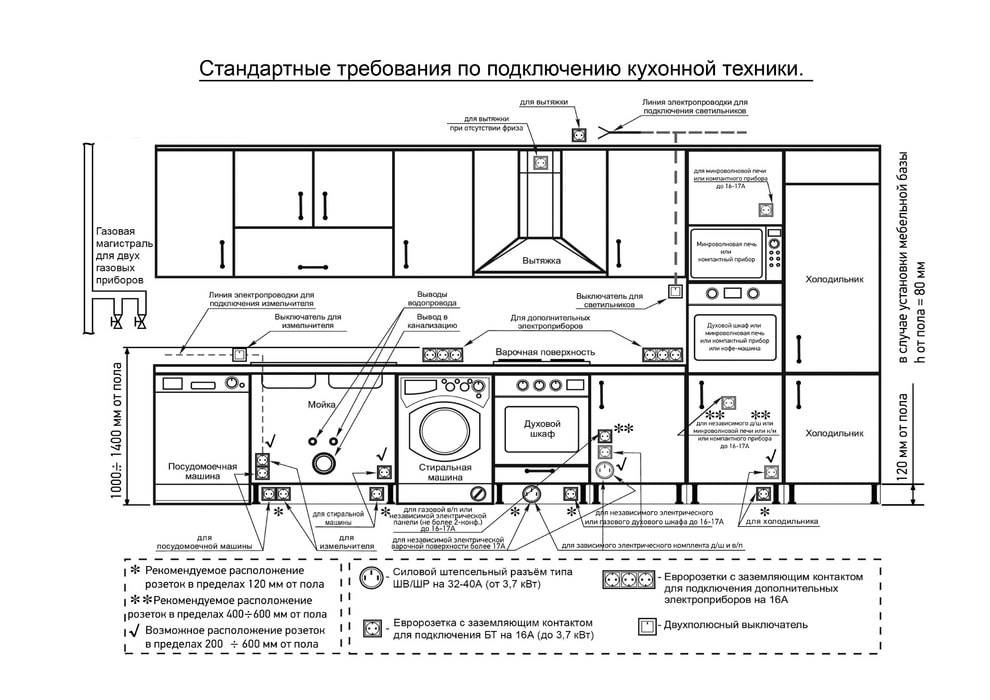

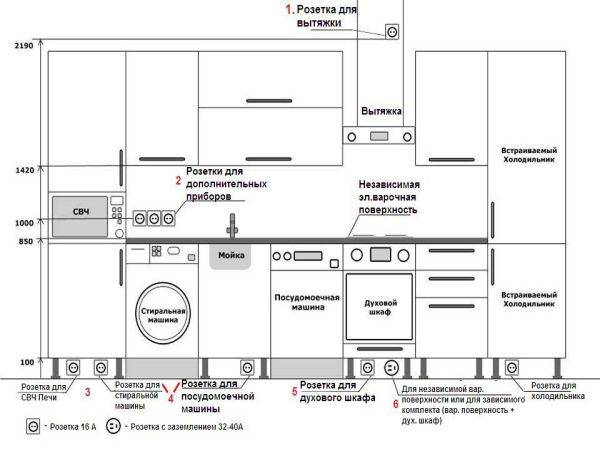

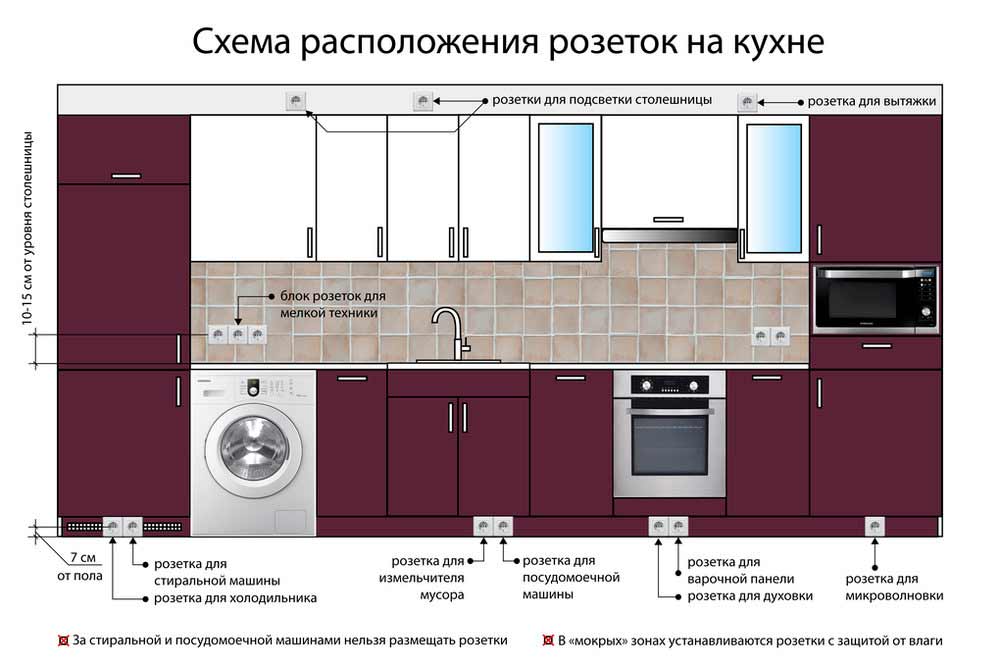

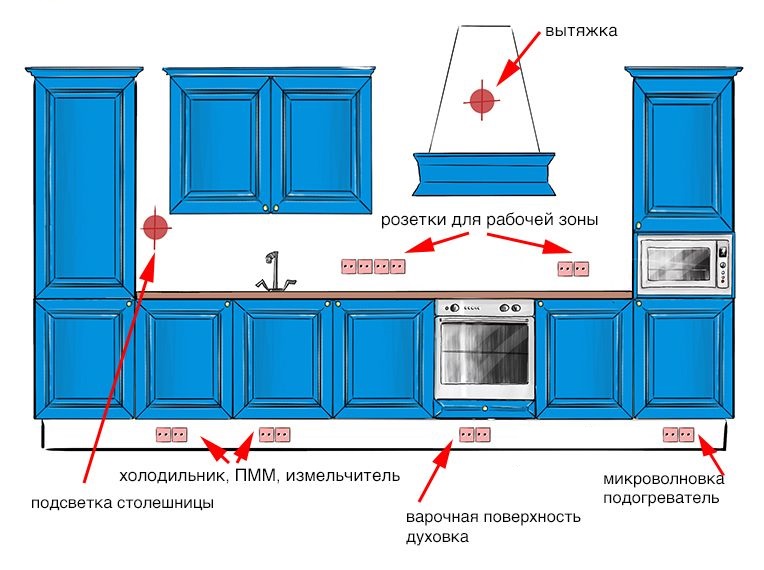

Схема расположения электрических приборов на кухне и их подключение к сети

Если для вытяжки на кухне предусмотрена отдельная розетка, ее выбор зависит от электрической мощности, потребляемой устройством от домашней сети. Для большинства современных моделей этот показатель не превышает 1,0 кВт, что позволяет устанавливать типовое изделие, рассчитанное на ток до 10-ти Ампер.

При больших значениях потребляемой мощности возможна установка специальной силовой розетки, которая выдерживает значительные по величине токи (до 25-ти Ампер). В этом случае для нее потребуется прокладка отдельного силового кабеля со следующим техническими показателями:

• марка провода: ВВГ или подобный ему;
• количество медных жил – 3 или 4;
• сечение – не менее 2,5 мм квадратных.

Подключаются такие розетка и кабель через установленный в распределительном шкафу защитный автомат, рассчитанный на ток отсечки 25 Ампер.

Разновидности вытяжных устройств

В зависимости от места расположения плиты, выбирается конструкция кухонной вытяжки и способ ее установки. Вытяжные системы для кухни делятся на следующие виды:

1. Подвесные. Имеют плоскую форму. Местом монтажа может служить дно навесного шкафа или полки.
2. Встраиваемые. Этот вид монтируется вместо дна навесного шкафа. Часто сам шкаф служит корпусом, который скрывает вытяжную систему и ее коммуникации.
3. Настенные. Монтаж проводится над плитой, как у подвесной вытяжной системы. Но крепление корпуса системы проводится на стену.
4. Угловые. Монтаж таких устройств проводится над плитами, которые расположены в углу кухни. Они умеют угловую форму.
5. Островные. Применяются в объемных кухонных помещениях. Крепятся на потолок в центре кухни.

Еще одна классификация представлена на фото ниже.

В зависимости от формы воздушного приемника, вытяжное устройство может быть горизонтальным, вертикальным или куполообразным.

Горизонтальная конструкция имеет плоскую поверхность с выпускными каналами. Устанавливается вытяжка параллельно поверхности плиты, по горизонтали.

Вертикальная система является прототипом горизонтальной, но вешается под наклоном. Иногда на верхней плоскости крепится улавливатель для отвода пара и запаха. Горизонтальные и вертикальные конструкции имеют ширину 0.5, 0.6, 0.9 или 1.2 м.

Куполообразная конструкция имеет форму шатра. Она может иметь ширину от 0.5 до 1.2 метра и глубину до 0.5 м.

Электрическая безопасность и возможность быстрого отключения

Поскольку вытяжка и кухонная плита изготавливаются из проводящего ток материала, наличие поблизости розетки, подводящей питание, представляет опасность для пользователя. При случайном повреждении изоляции монтажных проводов опасное для человека напряжение может оказаться на корпусе вытяжки или плиты. По этой причине согласно действующим нормативам и требованиям техники безопасности сама электрическая розетка и корпуса плит и вытяжек должны быть надежно защищены. Для этого потребуется соединить токопроводящие части оборудования со специально обустроенным в доме или квартире заземляющим устройством. В кухонной розетке для этого должна иметься отдельная клемма, предназначенная специально для обозначенных целей. Для быстрого отключения в аварийной ситуации ее необходимо размещать в отдалении от выступающих частей оборудования.

Требования к воздуховодам и электросетям

Для правильного функционирования вытяжки необходимо серьезно подойти к проектированию воздуховода и подключению к электросети. Вытяжки циркуляционного типа не требуют подключения к воздуховоду, по этому выполнять устройство воздуховода необходимо только для проточных устройств.

Если допустить ошибки, то можно столкнуться со следующими проблемами:

• двигатель вентилятора будет перегружаться и нагреваться;
• воздух медленно будет проходить по каналу;
• большое поступление воздуха с улицы.

В зависимости от способа подключения к электросети и мощности двигателя, необходимо правильно подобрать сечение провода и выполнить монтаж розетки.

Монтаж розетки

Розетку рекомендуют установить на высоте 2,5 метра от пола. Далее отступить от края устройства на 15-20 см, чтобы корпус не перекрывал ее при установке. Розетка должна быть с заземлением. Это защитит Вас от удара током. Для защиты устройства от перепадов и утечки тока, подключайте устройство, используя автоматические выключатели, УЗО, реле напряжения.

Расстояние от пола до розетки

Провод для подключения необходимо использовать трехжильный, не большого сечения. Если для подключения используется провод без вилки, то розетка не нужна. В этом случае подключение осуществляется с помощью колодки. Соединение к электрическому проводу нужно предусмотреть за вытяжкой, чтобы не было видно соединения проводов.

В случае, если проводка уже существует, и проблематично ее менять, то тогда не нужно резать и удлинять провод вытяжки. Необходимо воспользоваться удлинителем.

Проектирование вентканалов

Правильно спроектированные вентиляционные каналы, могут повысить производительность вытяжки и увеличить срок службы электродвигателя вентилятора.

Подключение к вентканалам

При обустройстве вентканалов необходимо придерживаться следующих правил:

• соединение труб воздуховода должны быть герметичными;
• при прокладке коммуникации не допускать резких поворотов;
• длина воздуховода должна быть максимально короткая;
• сечение трубы должно быть одинаково на протяжении всей длины и соответствовать диаметру разъёму вытяжки;
• установка вентканалов выполняется строго по уровню;

Пи проектировании необходимо расположить плиту ближе к окну или к существующему встроенному вентиляционному каналу.

Монтаж воздуховода

Если не хотите допустить ошибок подключения к вентканалу рекомендуем воспользоваться услугами специалистов.

Почему важно правильно выбрать расстояние от плиты до вытяжки?

Определенная высота установки подбирается не просто так: если она будет подобрана верно — то работать вытяжка будет эффективно. И наоборот: если расстояние крепления будет подобрано неправильно, то и устройство будет работать менее эффективно, и пользоваться кухонной плитой будет не так удобно.

Если крепить устройство слишком низко:

• человеку будет неудобно пользоваться плитой (особенно если он высокого роста);

• возникает риск возгорания: оседающая на фильтрах копоть и пыль могут загореться от открытого огня (вероятность этого очень низка, но все-таки имеется);

• снимать фильтры для чистки будет менее удобно.

Учтите: строгих стандартов по ГОСТ для квартирных вытяжек — нет. Все рекомендуемые размеры рассчитываются производителем: для наиболее удобной, безопасной и эффективной эксплуатации оборудования.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил: при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.
