Розетки для наружной проводки: особенности и виды

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

1. Обесточить квартиру.
2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
4. Проверить правильность работы заземления индикаторной отверткой.

Что такое заземление

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+), который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Установка розеток

Обычно проводка к наружной розетке подводится при помощи кабель-каналов, которые не дают проводам повреждаться. Чаще всего используются современные плинтусы с полостью внутри, специально созданной для размещения проводов. От кабель-канала надо поднять провода туда, где было выбрано место накладной розетки.

Рекомендации по подбору места:

• не рядом с плитой, отопительными приборами;
• не вблизи прямых источников воды;
• на удобной для пользователя высоте.

Часто розетки ставят под выключателем, приобретая этот комплект в одном стилевом решении.

Отключение электричества

До установки наружной розетки нужно обесточить кабель, чтобы не получить удар электрического тока. Следует выйти на площадку, подойти к автоматам в доме, перевести в положение «Выкл».

Если нет уверенности, какой именно автомат следует выключать, нужно произвести действие для всех или последовательно проверять напряжение в проводке индикаторной отверткой после выключения каждого. Такая проверка обязательна перед любой работой с электричеством, даже при уверенности в отключенности автоматов.

Разметка места и подготовительные мероприятия

До начала установки наружной розетки следует снять крышку, отжать фиксаторы, которые находятся по бокам, можно нажать на них отверткой. Далее следует разъединить электророзетку на лицевую панель, корпус, механизм.

Держа в руках устройство, нужно отметить на стене, где располагаются крепежные отверстия. Выравнивать розетку требуется по уровню, иначе изделие может прикрепиться криво. Делать это лучше карандашом, после аккуратно высверлить отверстия в бетоне, кирпичной стене. Внутри будут располагаться дюбель-гвозди. Для деревянных стен можно применять шурупы, вкручивая без сверления отверстий.

Прикрепление рабочей части

Когда отверстия готовы, внешняя розетка может быть установлена. В просверленные дырки надо вставить дюбели (саморезы с пластиковыми вставками). Далее присоединить механизм электророзетки, закрепить дюбелями. Качество местного сцепления изделия со стеной надо проверить вручную: достаточно потянуть за него, попытаться подвигать.

Подготовка проводов

Далее наступает самый ответственный этап. Провода внутри электророзетки надо зачистить на 1 см до металла.

Проводов будет три:

• фаза — красный (реже черный, коричневый);
• ноль — сине-белый или голубой;
• заземление — желто-зеленый.

Провода следует через отверстие в розетке завести в корпус. Если кабели слишком длинные, их можно подрезать до удобной длины.

Подключение механизма

Если в доме только два провода, заземляющий провод в розетке будет невостребованным. При наличии трехжильной проводки вначале надо определить местонахождение провода «земля», который находится в центре — его легко найти по цвету.

Следует подсоединить фазу и ноль в соответствии с цветом проводки. Фазу можно найти при помощи индикаторной отвертки — под напряжением отвертка начинает давать сигнал, а на нуле не светится. Затем токопроводящий механизм закрепляют имеющимися клеммами.

Установка крышки

Декоративная панель может ставиться по-разному, что зависит от конкретного типа устройства. Обычно достаточно накрыть механизм и защелкнуть крышку. Порой механизм слит с корпусом, тогда нужно приложить декоративную панель сверху. Затем можно включить автомат, проверить работу новой накладной розетки.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

Как выглядит розетка без заземления и с заземлением.

Как выглядит розетка с заземлением — внешний вид такого типа розеток легко различим благодаря наличию 3 контактов из металла. Для правильной установки розетки необходимо знать особенности ее конструкции. Также различают два типа конструкции розеток – это розетка наружная с заземлением и розетка внутренняя с заземлением.

Розетки с внутренним размещением зачастую устанавливаются, когда есть скрытая электропроводка, например, в современных домах. В нынешнее время, рынок электротоваров изобилует разными типами розеток, поскольку раньше в жилых домах разных стран были свои стандарты.

Особенностью конструкции розетки с заземлением является то, что при включении, сперва соприкасаются клеммы в схеме заземления, а потом контакты нулевого и фазного провода вилки входят в розетку. Эта особенность соблюдена в целях безопасности, в случае повреждения механизма, его корпус заземлится еще до того, как в него будет подано напряжение.

Сфера применения

Наружные розетки (не стоит путать с уличными влагозащищенными) используются там, где невозможна, нежелательна и попросту не существует скрытая проводка.

• Нежилых помещениях (гараж, сарай, теплица), где нет необходимости в эстетическом оформлении, скрывать провода и электроустановочные приборы; Накладные розетки возле верстака в гараже
• Производственные помещения. Здесь также обычно нет необходимости (а порой и запрещено ПУЭ) скрывать проводку и розетки;
• Офисные помещения – в тех случаях, когда под каждое рабочее место выводится отдельный блок электропитания; Накладная розетка в офисном помещении
• Деревянных домах. Проведение скрытой проводки в таких домах – очень дорогое удовольствие, поэтому многие останавливаются на открытых проводах, выключателях и розетках. Розетка в деревянном доме

Также наружные розетки часто используются в обычных квартирах, как средство «дотянуть до ремонта». Т.е. временно протягивается кабель в нужное место и устанавливается наружная «временная» розетка. Причем срок этого «временного размещения зачастую измеряется годами.

Подключаем правильно

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

• На щитке отключите электроснабжение;
• Внимательно осмотрите щит и убедитесь, что электричество отключено;
• Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
• Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
• Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
• Снимаем внешнюю изоляцию;
• Зачищаем концы проводов.

• Подключаем кабели к розетке и затягиваем винт;
• К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
• Фиксируем корпус с помощью винтов;
• Закручиваем крышку корпуса.

Конструктивные разновидности

Условия, в которых розетки используются, бывают разными. По этой причине конструкция наружных розеток делается наиболее целесообразной для конкретных условий. Поэтому можно систематизировать эти изделия электрической фурнитуры по таким критериям:

1. Материал клеммной основной части. Используется либо керамика, либо пластик. Для присоединения мощных электроприборов предпочтительнее керамическая основа. Она вообще не подвержена воздействию повышенных температур. Но ее недостаток — хрупкость. Поэтому при инсталляции керамических изделий надо избегать усилий, которые могут вызвать растрескивание керамики.
2. Количество пар клемм для присоединения штепселей. Минимальное, как очевидно, — это одноштепсельная розетка. Но блоки с числом присоединений более четырех используются редко, более популярны одинарные, двойные и тройные внешние розетки.

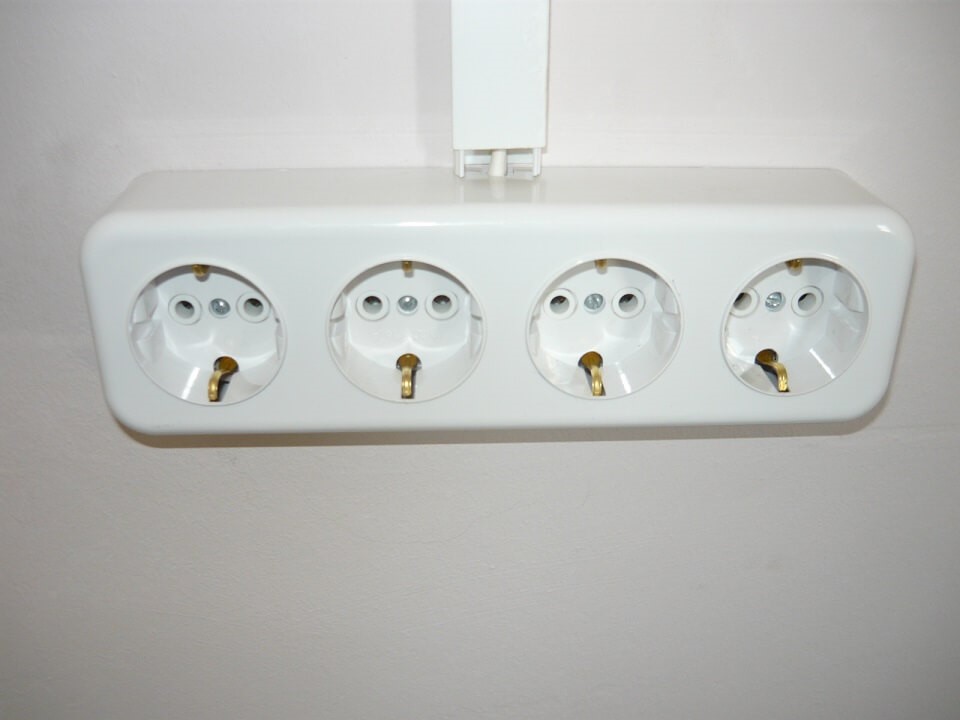

Варианты конструкции блока из четырех наружных розеток
Варианты конструкции блока из четырех наружных розеток

С улучшенной защитой от влаги, а также брызг в соответствии со стандартом IP44 или IP55. Штепсельные отверстия защищены откидывающейся крышкой.

Наружные розетки с усиленной защитой от влаги
Наружные розетки с усиленной защитой от влаги

Наличие/отсутствие отдельной клеммы для заземления. Ее конструкция зависит от соответствия модели розетки тому или иному стандарту, который в разных странах может отличаться. Хотя розетки, которые используются в нашей стране, могут быть как с заземляющей клеммой, так и без нее, подключение с заземлением существенно безопаснее. Особенно если вероятность прикосновения к корпусу велика и влажность среды выше нормы. Например, при пользовании стиральной машиной, утюгом и т. п.

Разновидности типов розеток и заземляющих клемм

Использование розеток с высокой степенью защиты.

В случае с полностью герметичной розеткой, при открученной верхней крышке, перед вами откроется внутренняя керамическая часть, на которой есть контакты и зажимы для проводов.

Эта внутренность легко может выниматься, что облегчает подключение проводов. Главное, что нужно сделать — приложить корпус ровно к стене и карандашом или маркером сделать разметку в отверстиях для крепления. Теперь убираем корпус и по разметке сверлим два отверстия под дюбели. Чаще всего — это дюбеля 6*40 мм. Притом пластмассовую часть дюбеля вставляем в отверстие сразу, а металлической — прикручиваем крышку. Когда крышка крепко держится на стене, можно сказать полдела сделано. Далее подключаем провода на клеммы внутренней части и вставляем ее в уже прибитый корпус. Прикручиваем крышку.

Подбираем кабель

Выключатель света в Москве

Минимальная сумма заказа — 20 тысяч рублей. Длина: 15 см. Высота: 4 см. Серия: Гамма. Материал: Пластик. Ширина: 9 см. Цвет: ольха. Механизм: Выключатель. Монтаж: Встраиваемый. Макс. сила тока: 10 А. Индикатор: Нет. Колво клавиш: 1.

Монтаж Встраиваемый Кол-во клавиш 2 Благодаря стильному классическому дизайну одинарный , SV-55230-1 легко подойдет к любому, даже самому изысканному интерьеру.

Маун, Махагон,Ясень. Из серии ДЕМЕТ, открытая установка. Упаковка 10/120

Вес брутто, кг:: 0.07; Вид выключателя: Двухклавишный; Сила тока, А: 10; Степень защиты: IP20; Тип товара: Выключатели, переключатели встраиваемые; Цвет: Белый; Производитель: Hegel. Предназначен для включения и выключения освещения в помещении. Двухклави

Курьерская доставка: Да; Родина бренда: Россия; Коллекция: КВАРТА; Тип выключателя: Клавишный; Количество клавиш: 2; Тип установки: Встраиваемый; Стилизация: Монотонный; Цвет производителя: Белый; Материал корпуса: Пластик; Номинальный ток: 10 А; Напряжен

Предназначена для штучной и групповой упаковки различных видов продукции в полиэтиленовую термоусадочную пленку, промышленных и пищевых изделий, рыбы, хлеба, мяса, сувениров, фруктов, овощей, кондитерских изделий, полиграфии, парфюмерии, бытовой химии.

Занимаемся снабжением строительных предприятий профессиональным электромонтажным, слесарным и строительным инструментом. На все товары обеспечиваем заводскую гарантию и дальнейшую сервисную поддержку.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Устройство и виды Каучуковые силовые разъемы EKF обладают высокими электроизоляционными свойствами, износостойкостью, ударопрочностью, а также устойчивостью к температурным колебаниям. Спрашивайте, я на связи!

Виды розеток

Основная классификация розеток – по типу монтажа. Различают следующие типы установки розеток:

Внутренняя установка розеток. Наиболее используемая в быту — розетка скрытой установки. Основание и токопроводящие детали такой розетки монтируются в нишах в стене при помощи специальных подрозетников.

Розетка скрытой установки: слева — части конструкции, справа — внешний вид

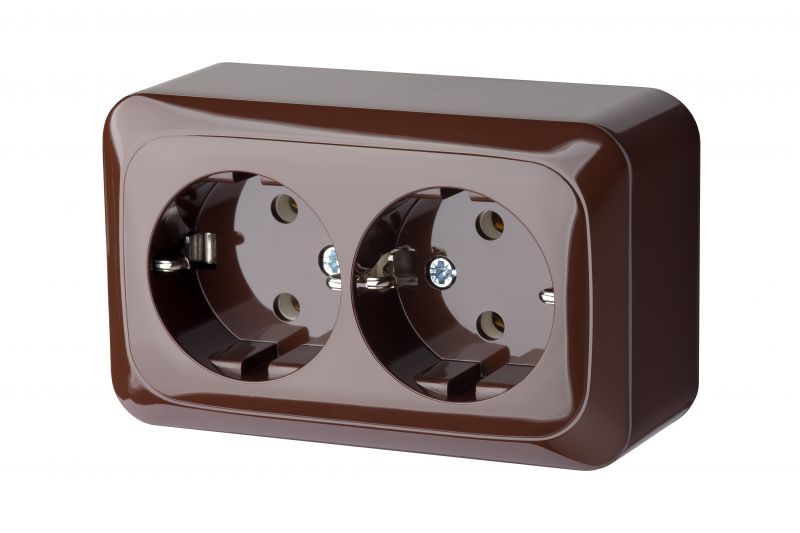

Внешняя установка розеток. Розетка открытой установки используется в открытых электрических сетях, то есть в таких, которые проложены по поверхности стен. Это наиболее простой тип монтажа, он не требует специальных ниш для размещения основания розетки. Накладные розетки массивнее скрытых. Внешняя установка применяется, если нет возможности или необходимости монтировать скрытую проводку.

Розетка открытой установки

Потайная установка розеток. В настоящее время появились розетки, которые полностью скрываются в стене, полу или мебели. В скрытом состоянии снаружи видна только глухая декоративная панель, которая герметично прилегает к поверхности. При использовании розетка выдвигается наружу.

Примеры потайных розеток

Вне зависимости от типа монтажа, розетки могут быть укомплектованы дополнительными опциями.

Розетка с заземлением. Для приборов с высоким электропотреблением, для контактирующих с водой приборов и чувствительной электроники заземление является непременным условием эксплуатации. Розетка с заземлением имеет третий контакт, который отводит скапливающееся на приборе статическое электричество.

У розетки с заземлением на лицевой части находится заземляющий контактСравнение подключения розетки без заземления и розетки с заземлением

Розетка с защитным механизмом. Контактные отверстия такой розетки закрываются после вынимания вилки из розетки специальными пластиковыми заглушками или шторками. Шторки могут открываться в сторону или по кругу. Чаще всего такие розетки устанавливают в квартирах с маленькими детьми.

Розетка с заглушкойРозетка с шторкой

Розетка с таймером. Такая розетка снабжена устройством для установки времени работы и прерывающим реле. Используется при необходимости установить точное время завершения и начала работы электроприбора. Цифровые таймеры позволяют программировать долговременный цикл подачи напряжения в розетку. Розетка с таймером облегчает жизнь в семьях с детьми и пожилыми людьми. Позволяет, к примеру, обеспечить правильную подсветку растений без необходимости следить за этим ежедневно.

Розетка с фиксатором – выталкивателем. Вилка в такой розетке удерживается зажимом и освобождается нажатием на специальный рычаг или кнопку. Розетки с фиксатором применяются для приборов, которые нельзя случайно выключать.

Если нажать на кнопку на раме (в данном случае, нижний правый угол), то сработает выталкиватель

Розетка наружной установки. Чаще всего так называют розетку для уличной эксплуатации, а также для помещений с повышенной влажностью. Корпус такой розетки изолирован от проникновения воды и пыли, контактные отверстия защищены крышкой. Некоторые розетки наружной установки укомплектованы устройством аварийного отключения.

Розетка наружной установки

Степень защиты указывается производителем на упаковке и корпусе розетки и определяется международным стандартом. Маркировка имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Например, IP54 – изделие защищено от пыли и брызг.

Маркировка степени защиты розетки

Заземляющий контакт

Перед многими покупателями электроустановочных изделий встает выбор: какую розетку купить – с заземляющим контактом или без? Защитное заземление предназначено для отключения электроприбора при выходе из строя его изоляции, например, при замыкании любого провода внутри стиральной машины на ее металлический корпус. Корпус машинки в этом случае может оказаться под опасным напряжением. Вся новая электрическая разводка выполняется по трёхпроводной схеме, да и многие старые сети тоже. Розетка наружная с заземлением ненамного дороже, а уровень защиты существенно выше. К тому же ее механизм имеет большую глубину и надёжнее удерживает вилку.

Как работать с накладными розетками

Монтаж накладного типа розетки будет уместным в том случае, когда работы выполняются на открытых площадках стены или монтируется открытая проводка в специальных кабельканалах, отделка уже выполнена или повышенные требования к пожарной безопасности. Стоимость монтажа для розеток такого плана одинакова, но влиять может именно сам процесс подключения розетки, включая требуемое количество гнезд и мощность подключаемых устройств.

Порядок установки розетки выглядит следующим образом:

1. Отключаем подачу электричества;
2. Открываем крышку розетки для получения доступа к фиксаторам лицевой панели;
3. Отжимаем с помощью отвертки фиксаторы и отсоединяем лицевую часть от корпуса;
4. Разбираем розетку на составные части;
5. Следует отметить расположение крепежных отверстий, приложив корпус к месту установки строго горизонтально;
6. Крепим основание к стене с помощью дюбелей и саморезов или других крепежных систем в зависимости от типа основания;
7. Вырезаем в заглушке вводное отверстие;
8. Подводим к розетке гофру или кабельканал и питающий кабель;
9. Снимаем с него изоляцию и подключаем провода к контактам;
10. Вставляем внутренности розетки в корпус и устанавливаем лицевую часть – теперь можно тестировать работу розетки.

Данная инструкция подходит под монтаж розетки открытой проводки, в другом случае отличия будут не существенны: нужно вместо 7 пункта сделать отверстие для кабеля питания в тыльную часть корпуса перед ее закреплением на стене.

Степень защиты

Поскольку монтаж накладной розетки нередко производится на улице, во влажных, загрязненных помещениях, материал и конструкция должны быть достаточно прочными. На каждом устройстве указана возможность защиты механизма от пыли, влаги. Если на электророзетке написаны буквы IP и две цифры, то первая цифра будет означать степень защищенности от твердых загрязнителей, вторая — от жидких.

Для влажных помещений, улицы рекомендуется покупать устройства с меткой IP44 – IP68. Их корпус прекрасно защищен от всех повреждающих факторов, есть литой корпус, резиновые вставки для герметизации. Для квартиры можно купить розетку со степенью защиты IP21.

Степень защиты

Поскольку монтаж накладной розетки нередко производится на улице, во влажных, загрязненных помещениях, материал и конструкция должны быть достаточно прочными. На каждом устройстве указана возможность защиты механизма от пыли, влаги. Если на электророзетке написаны буквы IP и две цифры, то первая цифра будет означать степень защищенности от твердых загрязнителей, вторая — от жидких.

Для влажных помещений, улицы рекомендуется покупать устройства с меткой IP44 – IP68. Их корпус прекрасно защищен от всех повреждающих факторов, есть литой корпус, резиновые вставки для герметизации. Для квартиры можно купить розетку со степенью защиты IP21.

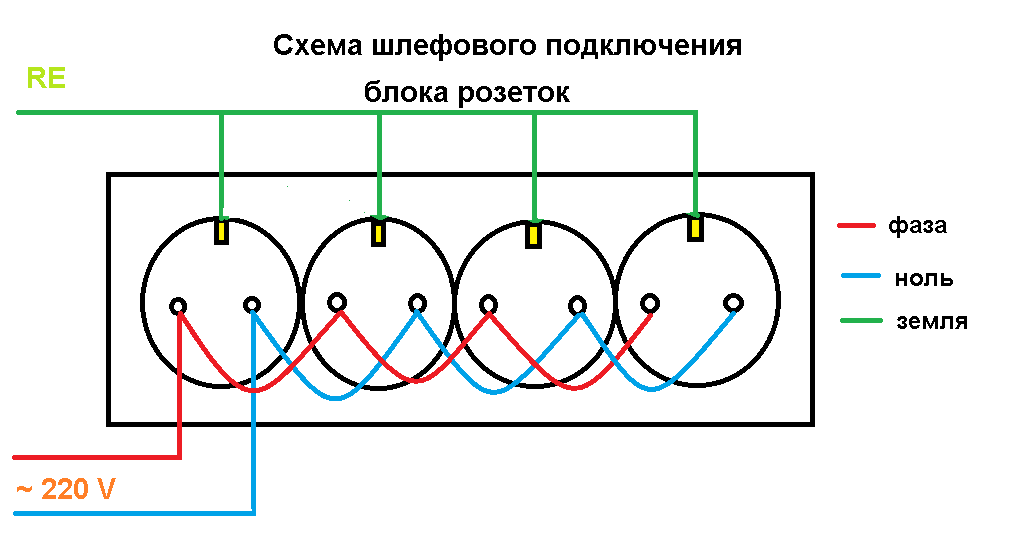

Правильное соединение розеток шлейфом

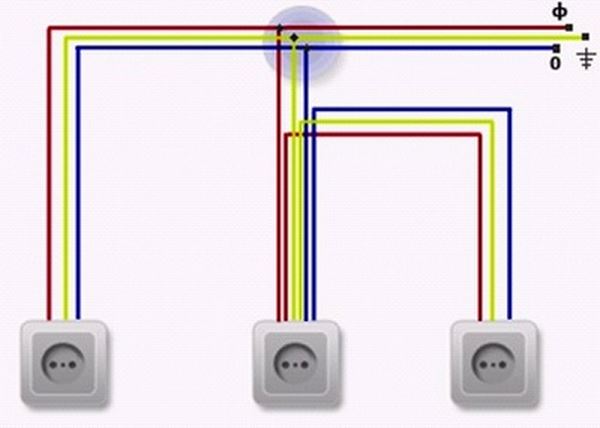

Все розетки, находящиеся на одной электрической группе имеют одну схему соединения – параллельную. Но «параллелить» розетки можно разными способами: соединять их в распаячных коробках (скрутки, клеммы, пайка) — 1. или же соединять их между собой на клеммах, минуя эти коробки (соединение шлейфом ) — 2 .

Какое соединение розеток выбрать. Соединяя розетки шлейфом можно существенно сэкономить на материале – провода, коробки и, соответственно значительно сократить трудозатраты. Однако в настоящее время в Правилах Устройства Электроустановок (ПУЭ) имеется чёткий и однозначный запрет на разрыв РЕ – проводника («земли»).

В случае, если вы меняете электропроводку у себя в квартире (доме) опасаться особенно нечего – ведь вам не нужно официально вводить объект в эксплуатацию, но согласитесь, лучше спать спокойно, зная, что электропроводка вашего жилья в порядке и соответствует всем нормативным требованиям электробезопасности.

Как правильно сделать соединение розеток шлейфом. не нарушив при этом ПУЭ? Альтернатива есть: на рисунке показан метод такого соединения розеток. Способ достаточно старый, но проверенный, и для надёжности лучше не ограничиваться «земляным» проводом, а оставить неразрывными и токоведущие провода – фазный и нулевой.

При таком соединении розеток нагрузка на клеммы первой розетки, куда «приходит» питание будет ограничиваться лишь мощностью бытовых электроприборов, включенных в неё. Такой способ соединения розеток продляет срок их службы и, самое главное сохраняет РЕ – проводник («землю») неразрывным.

Copyright 2010-2016 При использовании материалов сайта активная ссылка на remont220.ru обязательна

Сайт использует файлы cookie . Продолжая просмотр сайта, вы соглашаетесь с использованием файлов cookie.

Аспекты выбора подходящей накладной розетки

Разновидности гнезд накладных розеток

При выборе розеток для помещений различного назначения нужно учитывать не только эстетические, но и технические характеристики. От правильности оценки качества товара зависит практичность его эксплуатации.

Следует обращать внимание на такие критерии:

• Мощность. Этот показатель определяет сферу применения изделия и возможность без повреждения выдерживать длительную нагрузку.
• Размер. Габариты гнезда определяют сферу его применения как на открытых стенах, так и за мебелью, кухонными приборами и бытовой техникой.
• Прочность. Целесообразно приобретать устройства из толстого и крепкого пластика, не разрушающегося при ударах.
• Безопасность. Использование розетки открытой проводки двухгнездной с заземлением исключает поражение током при аварийных ситуациях. Хороший пластик не горит при нагревании и не выделяет ядовитый дым.
• Герметичность. Влагозащищенный прибор можно использовать в ванной комнате, возле мойки на кухне, на открытом крыльце и даже на уличном столбе.
• Эстетичность. Изделия должны хорошо вписываться в интерьер, дополняя стиль помещения. Помимо традиционного белого, существует множество других цветов, в которых производятся розетки одноместные открытой установки.

Схема подключения розетки с заземлением

Кроме этого есть смысл приобрести устройства, в которых имеется выключатель и индикатор напряжения.

Гнезда различных типов имеют штепсельный разъем диаметром 4,0 мм и 4,8 мм (евро). Изделия с меньшими отверстиями нельзя использовать для подключения современной техники, так как штекеры в них не войдут.

Следующим техническим показателем является сила тока, на которую рассчитаны приборы. Стандартом считается 8 А (1,8 кВт) и 16 А (3,6 кВт). Мощность является показателем устройства, независимо от того, какой разъем в нем стоит — одинарный или двойной. Расчетная сила тока определяется видом и толщиной металла, из которого изготовлены его внутренние детали. Кроме этого, выбор зависит от материала и сечения проводки. В среднем 1 мм² медной жилы выдерживает 1 кВт (5 А).

Другим фактором, определяющим целесообразность приобретения розетки, является наличие клеммы заземления. К этой детали подключается желто-зеленая жила, выводящая ток утечки в стальной контур, закопанный на улице в грунте.

Определение точек выводов и прокладка проводов

При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.

Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.

Разметка и подготовка отверстий под коробки

При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

Выбор и установка подрозетников

Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.

Зачистка и разводка проводников внутри блока

У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.

Подключение и фиксация механизма

Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов

Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности

После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:

• на распорные лапки, привычный способ монтажа;
• при помощи винтового соединения суппорта механизма к стене или подрозетнику.

Включение электричества и проверка розетки

После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов

Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить

Нюансы установки

Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом

Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант

Вместо старой розетки

Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:

• полностью обесточить подачу электроэнергии в доме на вводном автомате;
• раскрутить винты, которые крепят лицевую панель старой розетки;
• снять лицевую панель и рамку (если рамка была установлена);
• раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
• немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
• оголенные концы зачистить при помощи мелкой наждачной бумаги.

Затем можно приступать к монтажу новой розетки.

Накладные розетки

Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке

Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку

Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.

В гипсокартон

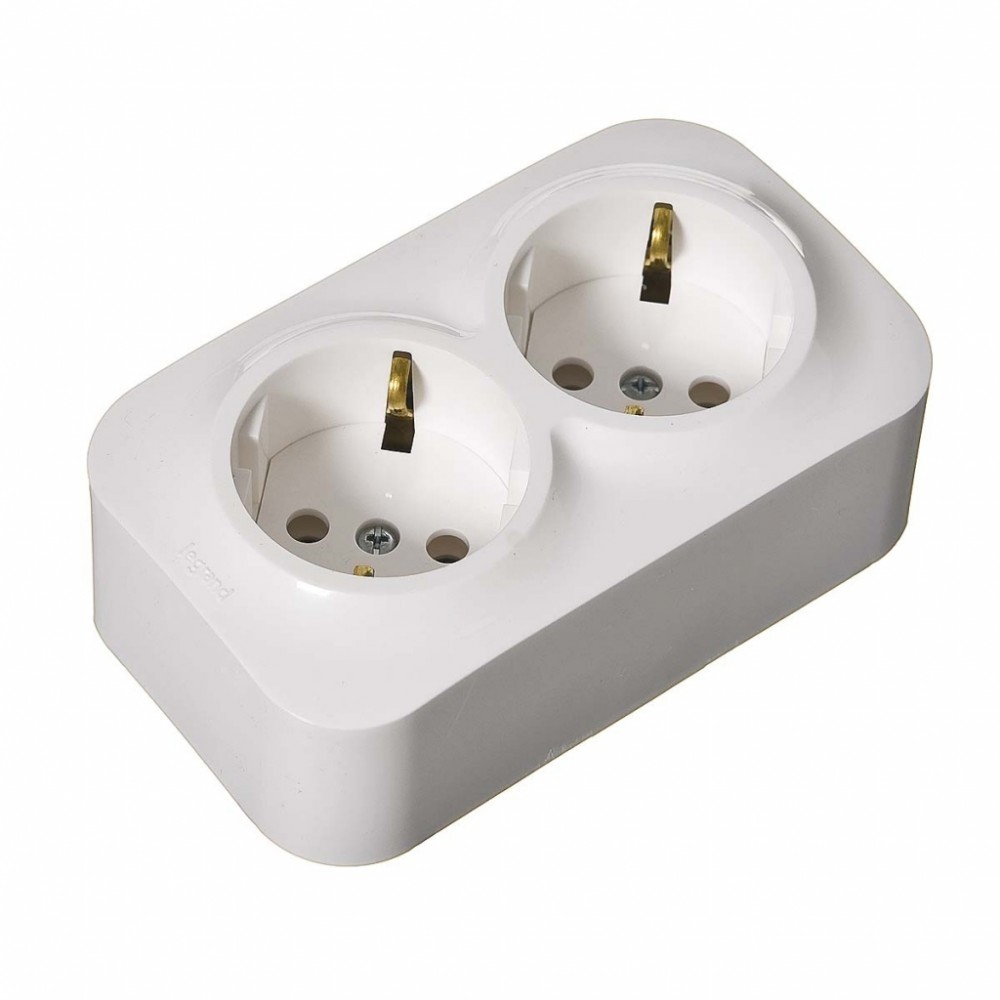

Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.

В кирпич или бетон

Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.

Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.
