Заземление в розетке: для чего нужно и как работает

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

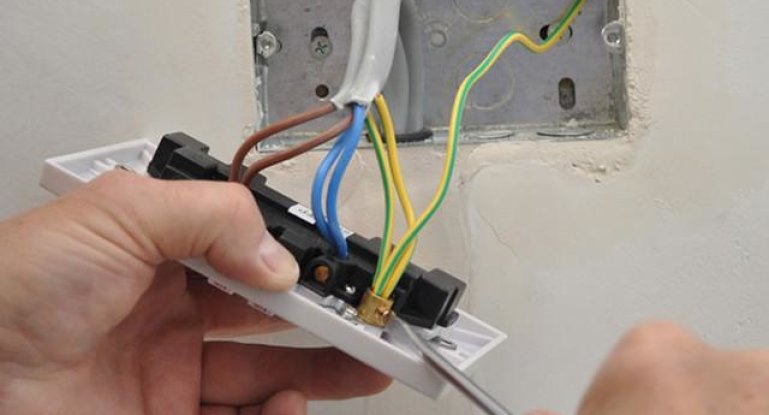

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Розетка евро: виды

Любая страна мира, не обходиться без использования электроэнергии. Существуют различия не только по напряжению и частоте, существенно отличаются друг от друга и розетки. Отличиями являются форма контактов и исполнения корпуса устройства.

Виды евро розеток в разных странах:

• Американская розетка;
• Евророзетка;
• Английская розетка;
• Итальянская розетка.

Американская розетка, выполнена в виде квадратного основания, внутри которого расположена силовая часть с тремя контактными отверстиями. Два из них имеют прямоугольную форму и к ним подключаются фазный и нулевой проводники, и один в виде английской буквы (D), для подключения провода заземления.

Европейская розетка очень известна многим, так как используется и в нашей стране. Данная розетка выполнена в виде устройства с двумя круглыми контактными отверстиями расположенными горизонтально. И двумя заземляющими контактами располагающимися вертикально.

Расположение контактных отверстий на английской розетке следующее. Два силовых отверстия прямоугольной формы расположены горизонтально в нижней части устройства, и один заземляющий контакт расположен вертикально в верхней части.

Итальянская розетка представлена в виде прямоугольного устройства, с расположенной в середине силовой частью. Контакты данной розетки имеют круглый вид, и располагаются горизонтально в один ряд.

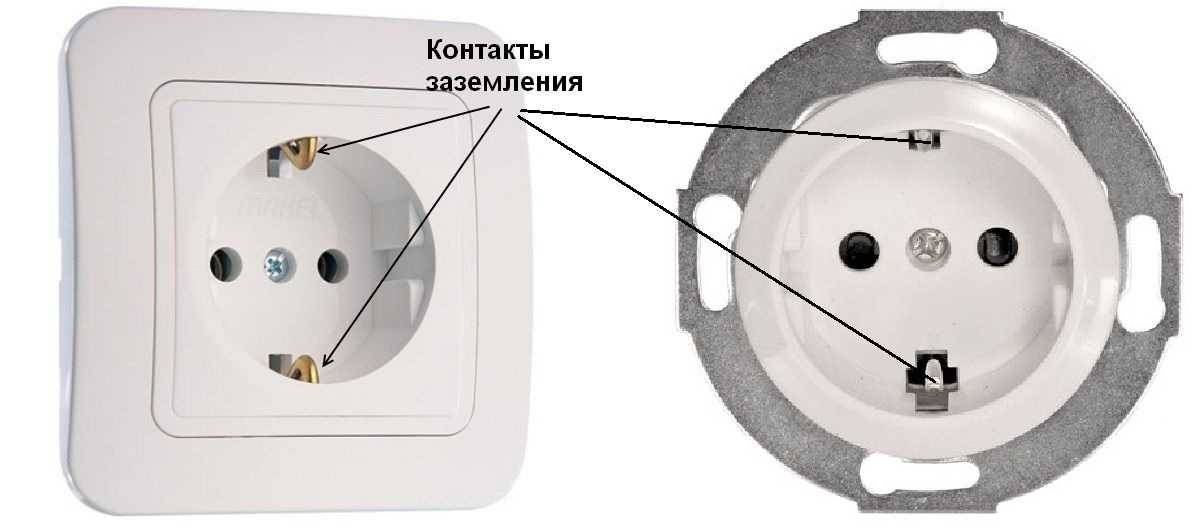

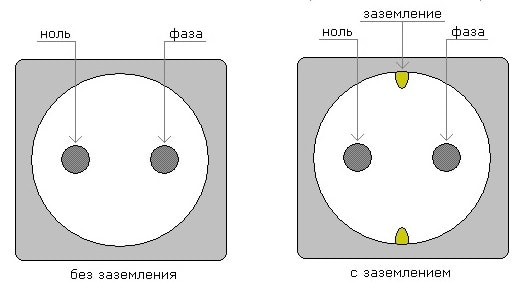

Как выглядит розетка без заземления и с заземлением.

Как выглядит розетка с заземлением – внешний вид такого типа розеток легко различим благодаря наличию 3 контактов из металла. Для правильной установки розетки необходимо знать особенности ее конструкции. Также различают два типа конструкции розеток – это розетка наружная с заземлением и розетка внутренняя с заземлением.

Розетки с внутренним размещением зачастую устанавливаются, когда есть скрытая электропроводка, например, в современных домах. В нынешнее время, рынок электротоваров изобилует разными типами розеток, поскольку раньше в жилых домах разных стран были свои стандарты.

Особенностью конструкции розетки с заземлением является то, что при включении, сперва соприкасаются клеммы в схеме заземления, а потом контакты нулевого и фазного провода вилки входят в розетку. Эта особенность соблюдена в целях безопасности, в случае повреждения механизма, его корпус заземлится еще до того, как в него будет подано напряжение.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+), который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно). Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Выбор места установки

Общих указаний по установке изделий не существует. Их монтируют в том месте, где ими будет удобно пользоваться. Европейские нормы указывают, что они должны устанавливаться на высоте 30 см от пола. Но это не всегда верно. Самое правильное решение – в месте установки электрических устройств и оборудования и на той высоте, где это будет наиболее целесообразно.

Количество розеток в конкретном помещении тоже зависит от устанавливаемых устройств. Если таких указаний нет, то поступают следующим образом: в помещениях небольшой площади (до 12 кв.м) монтируют не менее 2 изделий, а в больших – 4 и более. Лучше пусть их изначально будет больше, чем после проведения электромонтажных и отделочных работ добавлять недостающие.

Как выглядит такое устройство

Важно знать, как выглядит прибор, для того, чтобы правильно его присоединить. Отличительной чертой являются дополнительные контакты сверху и снизу

Существует две конструкции: с внешним и с внутренним расположением.

Сейчас устройства с внутренним расположением используют в современных постройках, так как в них размещаются спрятанные провода. На полках магазинов можно увидеть большое множество товаров, так как раньше во всех домах были разные стандарты.

Строение электророзетки такого типа очень продуманное, так как при подключении бытового устройства сначала присоединяется заземление, а только потом проводники с током. Это сделано для дополнительной безопасности, чтобы в случае поломки техники корпус был защищен.

Все устройства, которые располагаются в постройках, должны быть защищены по технике безопасности. Обезопасить нужно приборы, у которых есть элементы из металла, на которые в случае поломки может пойти ток.

Например, это обозначает, что любой прибор должен быть подключен к «земле», чтобы провод при необходимости мог забрать ток в землю.

На заводах по всему строению проводят заземляющий провод, который будет подсоединен ко всему оборудованию через медный провод небольшого сечения.

Как подключить розетку с заземлением в новом доме

Для того, чтобы определить, есть ли заземляющий кабель в вашем щите, находящимся около лестницы достаточно узнать об этом у электрика, который относиться к многоквартирной постройке. Но давайте будем считать, что оно у вас уже есть.

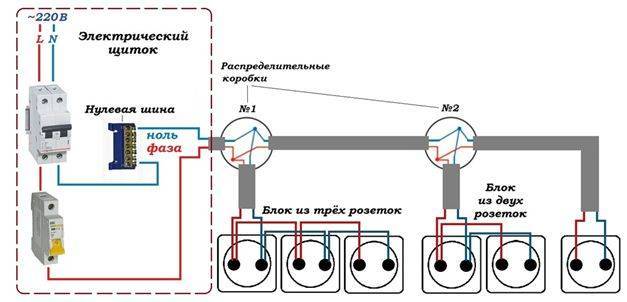

В самом лучшем случае розетки должны быть соединены в свою цепь и подключаться к специально выделенному защитному устройству. При таком раскладе довольно просто провести необходимый кабель в вашу квартиру. Если у вас нет такой линии, то надо будет проводить новый кабель с тремя жилами.

В том случае, если отдельной цепи в доме нет, то нужно от щитка вывести провод с заземлением к каждой розетке отдельно. Такой провод должен быть толщиной в два с половиной квадрата с медной изолированной жилой.
Перед тем, как поставить розетку в специально отведенное место, нужно сделать разводку проводов и зачистить их

По новым технологиям, из гнезда всегда торчат три проводника.
Важно учесть, что при проведении работ с электричеством необходимо обесточить сеть. Предварительно нужно выяснить, какого цвета проводник с нулем, землей и фазой.
Для того, чтобы различать провода между собой, следует применить тестер с индикатором

Цвет проводников в помещении зависит от места соприкосновения заземляющего провода со щитом.
Во время подключения лучше подсоединить фазу к правому контакту, ноль — к левому, а заземляющий кабель — в средний или в самый нижний контакт.

Как нельзя производить подключение

Важно учесть, что подсоединять заземляющий кабель можно только при условии, что он существует. Часто можно увидеть, как ноль подключают к питанию и в роли заземления

Такой способ нарушает правила безопасности. А также на входе в квартиру, как правило, есть защитное устройство, к котором присоединен и нулевой провод, и фаза. Нужно знать, что нельзя соединять ноль с заземлением. Смысл в том, что в роли защитного не может быть провод, у которого в цепи есть защитное устройство.

Важно понять, чем опасно такое соединение:

Если ноль оплавится, то фаза перейдет на электрические приборы

Важно то, что сам прибор перестанет работать и может показаться, что он не находится под напряжением.
А также электрик, который будет проводить ремонтные работы в общем щитке, может поменять местами фазу и ноль, так как они не как обозначены. В таком случае приборы окажутся под напряжением, что очень опасно.

Что же делать, если в доме проложен кабель с тремя жилами, а заземления в квартире нет? В таком случае нужно подключить только фазу и ноль, а третий провод оставить и покрыть изоляцией. Он может пригодиться, если будет оборвана одна из рабочих жил.

Для того, чтобы обезопасить свое здоровье, достаточно подключить устройство защитного отключения.

В том случае, если вы не уверены в том, что сможете правильно подключить розетки, то лучше обратиться за помощью к профессионалам.

Установка штепсельной розетки

Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.

Основные требования и нормы:

• одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
• на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
• для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
• при наличии электроплиты необходима установка розетки на 25А.
• при наличии электродуховки – 16А.

Правила установки штепсельных розеток:

• высота — от 0,3 до 0,8 м от уровня пола;
• при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
• если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
• при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);

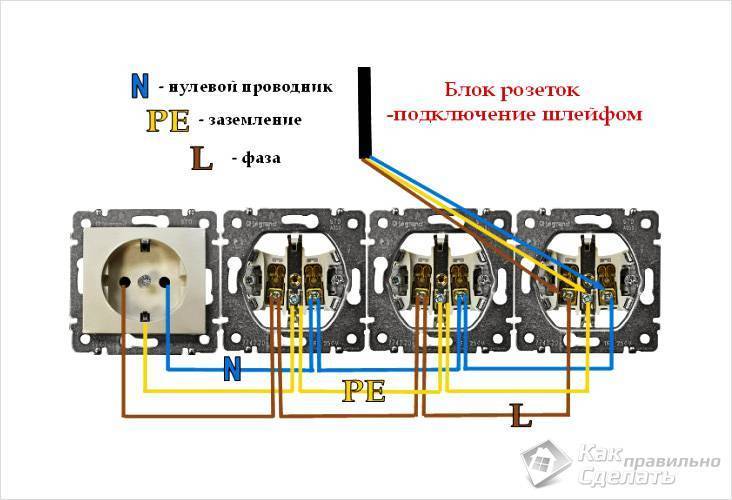

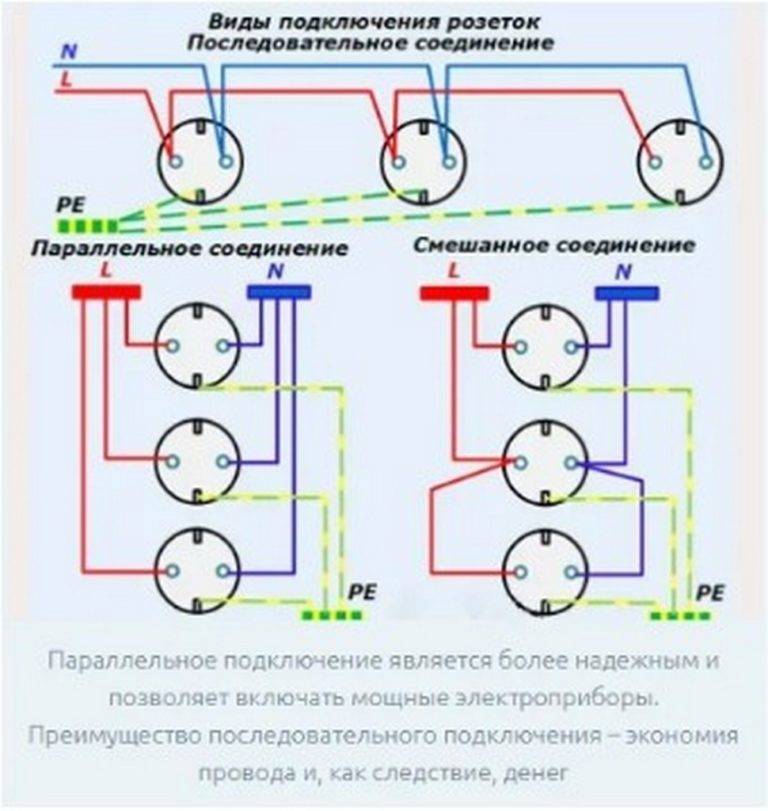

• при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
• в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
• расстояние розетки до дверного проема в ванной — от 0,6 м и более.

Процесс установки штепсельной розетки встроенного типа:

1. Выключите автомат, через который идет питание на квартиру.
2. Определитесь с местом размещения изделия и нанесите разметку.
3. Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
4. Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
5. Протяните провода через специальное отверстие.
6. Замажьте отверстия имеющимся раствором.
7. Дождитесь застывания раствора (10-15 минут).
8. Удалите лишний раствор около подрозетника.
9. Закрепите провод скобой или хомутом.
10. Зачистите края провода по 10-15 мм.
11. Подключите к колодке ноль, фазу и землю (если она предусмотрена).
12. Зафиксируйте провода, а лишнюю часть спрячьте.
13. Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
14. Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

При наличии розетки наружного типа алгоритм действий проще:

1. Отключите питание сети.
2. Сделайте отметки на стене под размеры изделия.
3. Снимите крышку с корпуса.
4. Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
5. Подключите провода и спрячьте их в короб.

Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.

Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.

Главное — быть внимательным во время монтажа и не торопиться с подключением.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Если в разводке уже предусмотрен заземляющий провод

Такое вполне может быть, если в доме старой постройки был сделанный современный ремонт. В коридорном щитке заземления изначально не было и электрики, монтирующие проводку, могли установить евророзетки и проложить заземляющие провода, но не подключать их. Если же в соответствии с планом улучшения электропроводки к подъездному щитку подвели заземление, то сделанная «на вырост» внутренняя проводка становится актуальной.

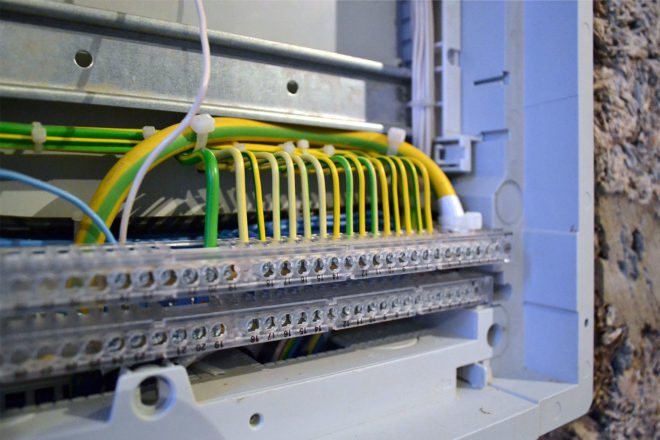

шина заземления в электрощитке

В таком случае задача по установке максимально упрощена и заключается только в правильном подключении всех проводов. Заземляющий провод в подъездном щитке подключается к PE шине и в квартирных розетках подсоединяется к соответствующим контактам. Для этого необходимо выполнить следующие действия:

• Отключить вводной автомат или обесточить саму розетку, если для этого есть отдельный выключатель.
• Взять розетку с заземляющими контактами. Если таковые уже есть на старой, то их надо будет просто подключить.
• Снять крышку со старой розетки, ослабить крепления, удерживающие в подрозетнике внутреннюю часть и вытащить ее.
• Если старая розетка с заземляющим контактом, то прикрутить его к соответствующему креплению. Если надо ставить новую, то со старой снимаются провода и на ее место ставится нужная розетка.
• После подсоединения проводов и включения вводного автомата надо проверить правильно ли работает заземление.

Когда заземляющая проводка подключена правильно, то при ее проверке будет срабатывать автоматический выключатель УЗО, если он установлен на фазный и нулевой провода.

Когда нельзя, но очень хочется

Есть достаточно много способов, как установить розетку с заземлением в обход положений ПУЭ. Все они в большей или меньшей степени являются нарушением – использовать их или нет – это решение принимается на свой страх и риск, но в любом случае надо знать о возможных последствиях. Дело в том, что многие из этих способов используются долго и счастливо, но рано или поздно случается то, из-за чего они были запрещены. Как результат – пренебрежение правилами электробезопасности ставит под угрозу жизнь или здоровье не только владельца такой проводки, но и других людей, живущих с ним в одном доме.

Зануление

Это один из наиболее распространенных способов как заземлить розетку, если отсутствует отдельный PEN проводник. Чтобы сделать зануление, надо рабочий ноль соединить с заземляющим контактом – это делается установкой перемычки в самой розетке. Схема подключения такого способа «защиты» основана на том, что даже в старой проводке рабочий нулевой проводник заземлен еще в распределительном трансформаторе. После закорачивания ноля и заземления, в случае появления фазы на корпусе прибора, произойдет короткое замыкание и вводной автомат отключит электричество.

Минусы зануления:

1. При «пробитии» фазы на корпус, устройство хоть и недолго, но все таки находится под напряжением и если в этот момент человек будет к нему прикасаться, то получит удар электрическим током.
2. Если по пути к розетке в проводке отгорит нулевой провод (достаточно частая неисправность электропроводки), то в большинстве случаев на корпусе приборов окажется фаза. Для этого достаточно единственной не выключенной лампочки или блока питания любого устройства. Автоматический выключатель в таком случае не срабатывает.

Подробнее об опасности зануления в этом видео:

Подключение к молниеотводу

Если на крыше дома установленный молниеотвод, а металлическая полоса, что соединяет его с заземлением, проходит недалеко от окна квартиры, то в таком случае можно подсоединиться к заземляющему контуру и провести заземление ко всем розеткам.

Отличный способ решения проблемы, в результате которого квартира будет подсоединена к качественному заземлению. Минус у этого способа только один – заземление хорошо работает до того времени, как молниеотвод будет использован по прямому назначению, а точнее – пока в него не ударит молния. Какое при этом возникнет напряжение на корпусах подключенных к заземлению приборов, лучше не знать и не испытывать на собственном опыте.

Заземление через трубы отопления или водопровод

Еще один распространенный способ как самостоятельно сделать заземление на розетку – зачистить кусок водопроводной труби и подсоединить к нему заземляющий провод. С одной стороны, казалось бы логичное решение – трубы в любом случае имеют контакт с землей. С другой стороны – неизвестно, насколько этот контакт отвечает требованиям к заземлению и если на них появится напряжение, то есть вероятность, что ток не уйдет в землю, а ударит человека, который держится за трубу (умывается или набирает воду из-под крана).

Дополнительный минус такого решения – пластиковый водопровод, который часто прокладывают вместо проржавевших железных труб. Если на пятом этаже трубы металлические, а на третьем уже пластиковые, то вместо заземления трубы просто окажутся под напряжением.

Розетки без заземления

Зачастую встречаются в домах, построенных до 2000 года, не прошедших капитальный ремонт. Незаземленная розетки работают проще: есть только ноль и фаза, а третьего контакта нет.

Производятся без заземляющего контакта, поэтому при замыкании проводов на корпус или пробое кабеля, поражение током гарантировано. Кроме этого, розетка без заземления не имеет защиты от молнии.

Тем не менее, свои преимущества они также имеют:

• меньше стоят;
• легче устанавливаются;
• более долговечны.

В целом, использовать розетки без заземления можно и сейчас, т.к. при аккуратном обращении они вполне безопасны. Более того, они удобнее в случае подключения мелкой техники, вроде ламп для ногтей, светильников, паяльников и т.д.

Зачастую производители не комплектуют их кабелями с заземлением, поэтому проблем не возникает.

Уместно подключить розетку без РЕ в нежилых помещениях, вроде гаража или хозблока.

Нюансы подключения

Подключение розетки без заземления заключается в фиксации нуля и фазы в контактных пазах

Важно учитывать только 3 нюанса:

1. Сетевое напряжение переменное, поэтому нет разницы, в каком порядке подключать провода.
2. Контакт между прижимным винтом и проводом должен быть максимальным. Т.к. заземление нет, в розетке может образовываться электрическая дуга.

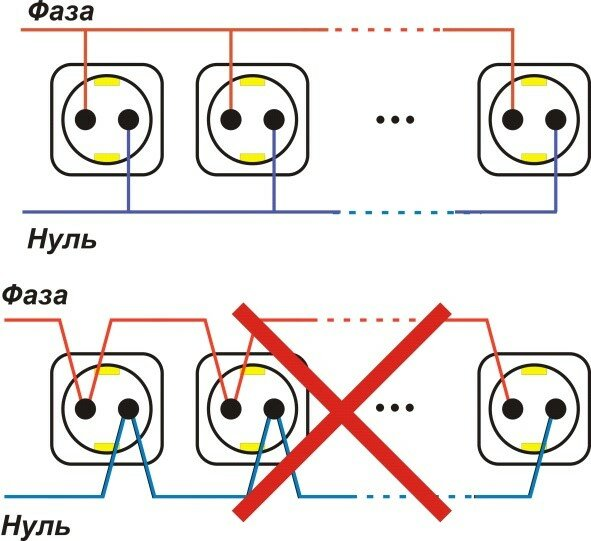

3. Нельзя соединять розетки шлейфовым способом. Выше вероятность короткого замыкания и перегруза.
4. Если защита необходима, возможно сделать зануление. В этом случае заземляющий контакт соединяется с нулем. В случае короткого замыкания или пробивания на корпус, происходит отключение автомата.

Заземление и закон Ома

Электричество (электрический ток) — это направленное движение электрически заряженных частиц. Для электричества нужен источник питания и замкнутая цепь. В нашем случае будем рассматривать распределительный трансформатор. Он дает проводам напряжение. Напряжение — это разность электрических потенциалов. Разность потенциалов может быть как минимум между двумя точками. И в бытовой электрической сети разность потенциалов между фазой и нейтралью (нулевой рабочий проводник) 220 Вольт. Фаза имеет потенциал 220 В, а нулевой провод имеет потенциал 0 относительно источника питания и фазного провода.

Итак, мы выделили напряжение, фазный и нулевой проводник. С этими понятиями наверно знаком каждый. Нам осталось только рассмотреть сопротивление и силу тока. Сила тока — это величина, равная отношению количества заряда, проходящего через поперечное сечение проводника, к времени его прохождения. Измеряется в Амперах. Вспомним закон Ома:

	Сила тока в участке цепи прямо пропорционально напряжению на концах этого участка и обратно пропорционально сопротивлению этого участка.
I = U / R, где I — сила тока; U — напряжение; R — сопротивление.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

1. Обесточить квартиру.
2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
4. Проверить правильность работы заземления индикаторной отверткой.

Точки питания с дополнительными возможностями

Розетка с УЗО

Розетки устанавливают везде – в отдельных туалетах на улице, гаражах, производствах, офисных и жилых помещениях. Поэтому производители постоянно стараются совершенствовать устройства, вносить изменения в конструкцию и дополнять интересными деталями.

С функциями контроля электропитания

При ремонте капитального уровня или прокладке новой электрической проводки руководствуются современными требованиями безопасности – подключение автоматов защиты, закрепление УЗО на соответствующих участках, стабилизаторов и трансформаторов.

Но в большинстве помещений проводка была установлена больше 30-40 лет назад. Поэтому отсутствует защита от перепадов напряжения, скачков энергии – стоят только пробки советского образца. Однако для приборов с электронным наполнением подключение к сети через подобные точки питания чревато быстрой поломкой – любой сбой вызовет перегорание плате, электрических элементов. Электромонтеры рекомендуют установку современных розеток со встроенным контролем напряжения или УЗО.

С повышенным удобством эксплуатации

Отдельные модели оснащены дополнительными возможностями, которые способны решить целый ряд проблем. Таймер – позволяет установить время отключения прибора от сети, достаточно выставить на розетке необходимое время. Есть механические и электронные варианты.

Удлинитель – обычная розетка с проводом, который скрывают в стене. Подрозетник требуется вырезать большего размера, но такой удлинитель не потеряется, и не будет занимать место при хранении.

С защитой от детей

Подобная защита устанавливается в двух вариантах – пластиковые шторки задвижного и поворотного типов. Первый открывается при одновременном давлении вилкой прибора. Во втором варианте необходимо поддеть верхнюю защитную рамку и повернуть, после чего появляются входные отверстия.

Конструктивные особенности

Модели последних лет имеют особые элементы конструкции, сильно отличающие их от первоначальных механизмов. Принцип работы – соединение с электрической сетью – остается прежним. Дополнительные моменты – система «умный дом», управление с телефона (например, включение и отключение камина) – знакомы немногим. Для стандартных помещений подобные особенности не важны, но если планируется установка новейших систем, другие розетки не подойдут.

Итоговые рекомендации

Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:

• Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
• Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
• В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
• В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
• Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
• В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
• Обязательно проверьте корректность работы заземления.
