Разделение помещения на отдельные зоны
При выборе места монтажа, необходимо следовать правилам и руководствоваться ПУЭ, при этом должны соблюдаться все расстояния, в том числе высота установки розеток. Рекомендуется расположить розетки таким образом, чтобы в случае поломки, к ним был свободный доступ для замены или ремонта. Во избежание нарушений правил установки, все помещение ванной комнаты условно разделяется на несколько зон.
Согласно нормативным документам, вся территория ванной комнаты условно разделяется на несколько зон. Они определяют степень безопасности и позволяют наиболее оптимально разработать план расстановки электроприборов и оборудования, проложить проводку к каждой точке максимально коротким путем.
Условное разделение ванной включает в себя следующие зоны:
- Зона 0. Захватывает душевой поддон изнутри и внутреннюю сторону ванны. В этом месте невозможно разместить любое водонепроницаемое электрооборудование.
- Зона 1. Расположена непосредственно над душевым поддоном, ванной, умывальником или раковиной, на высоте 2,5 м от уровня пола.
- Зона 2. Находится на расстоянии до 60 см во всех направлениях по горизонтали от шкафов, душевого поддона, ванны или раковины. Высота от пола составляет до 2,25 м. Она захватывает участок над 1-й зоной на высоте 3 м от пола.
- Зона 3. Перекрывает 2-ю зону на 2,4 м, сохраняя высоту от пола 2,25 м. Высота над 2-й зоной – до 3 м. Исходя из этих параметров определяется и высота розеток в ванной.
Основная и дополнительная защита: как защищает УЗО
УЗО
–
это
дополнительная
защитапри
прямом
и
основная
–
при
косвенном
прикосновении
к
предметам
под
напряжением.
Прямое
прикосновение
–
это
прикосновение
к
токоведущим
частям,
для
которых
находиться
под
напряжением
–
нормально.
Например,
фазный
контакт
розетки,
или
внутренняя
схема
стиральной
машины.
При
этом
даже
может
не
быть
никакого
повреждения
изоляции
–
просто,
вставил
гвоздь
и
коснулся.
Косвенное
прикосновение
говорит
о
аварийном
случае,
когда
нарушена
изоляция.
Например,
если
изоляция
перетёрлась
на
переноске.
Или
пробита
изоляция
ТЭНа
на
незаземленной
стиральной
машине,
в
результате
на
её
корпусе
появляется
фаза.
Если
коротко,
УЗО
лучше
всего
ставить
всегда
–
и
на
уличные
розетки,
и
на
розетки
суперсухих
помещений
(например,
спальня
без
отопления
на
2м
этаже
частного
дома,
полностью
обшитая
деревом),
и
тем
более
в
особо
сырых
помещениях
с
повышенной
опасностью.
Защита
происходит
просто
–
УЗО
выключает
питание.
Говоря
официозом,
происходит
то,
о
чём
сказано
в
ПУЭ
1.7.38
–
Защитное
автоматическое
отключение
питания.
Максимум,
что
почувствует
при
этом
человек
–
кратковременный
(1-2
периода
напряжения)
электрический
удар.
УЗО
защищает
от
прикосновения
к
проводам
(или
другим
предметам
под
напряжением)
по
любой
причине
–
плохая
изоляция,
попадание
воды,
вставленный
гвоздь.
Если
бы
у
героя
фильма
“Чего
хотят
женщины”
стояло
УЗО,
то
он
бы
не
получил
сверхспособность,
а
просто
голый
в
потёмках
полез
в
электрощит
включать
свет…
Возвращаясь
к
эпизоду
с
феном.
Представим,
что
Мел
Гибсон
живёт
в
правильной
квартире,
где
на
ванную
установлено
УЗО.
Если
бы
Мел
пошёл
к
электрощитку
и
попытался
его
включить,
у
него
бы
ничего
не
получилось
–
во
всех
современных
УЗО
есть
механизм
свободного
расцепления,
который
не
позволит
включить
УЗО
при
наличии
высокого
дифференциального
тока.
Будь
добр,
Мел,
пойти
в
обратно
в
темноте
в
ванную,
вытащить
фен
из
розетки
и
из
воды,
и
только
потом
включить
УЗО.
Такая
ситуация
–
весомый
аргумент
за
то,
чтобы
розеточные
цепи
и
цепи
освещения
питать
через
разные
групповые
автоматы
и
УЗО.
Такая
философия
обезопасит
не
только
от
появления
сомнительных
сверхспособностей,
но
и
от
других
неприятностей
и
лишних
телодвижений.
Разновидности электрических розеток
Розетка — штепсельный разъем, предназначенный для подключения приборов и инструментария домашнего назначения, промышленных машин.
Чтобы осуществить подбор розеточных устройств для помещений, недостаточно выбрать понравившуюся модель. Нужно иметь первоначальное представление о различных видах устройств, учитывать ряд факторов в процессе подбора моделей для различных помещений.
Существует несколько разновидностей розеточных устройств, сгруппированных в блоки:
- По типу установки. По этому признаку розетки принято подразделять на скрытые и накладные. Первые размещают в помещениях, где значение имеет декоративность и на стенах нет места для выступающих элементов. Вторые используют в деревянных домах, коттеджах, где задумано проведение ретро-проводки.
- По числу разъемов. Большое распространение получили розетки, имеющие от 1 до 3 разъемов. Устройства, имеющие 4 разъема и более, устанавливаются и применяются в местах, требующих подключения большого количества электроприборов.
- По типу разъема. Имеется в виду маркировка посредством латинских литер. В России и на постсоветских территориях принято использовать литеры C, F и E. Во всем мире их насчитывается не менее 13.
Существует разделение и по величине напряжения — 220 В (для приборов домашнего назначения) и 380 В (для станков и сложных машин).
Производители при выборе розеток рекомендуют обращать внимание на фирму-изготовителя и на палитру цветов. Не следует отдавать предпочтение недорогим изделиям из дешевых материалов: устройства значительно теряют в таких показателях, как надежность и безопасность
Требования к расположению розеток в ванных комнатах
В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.
Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной?
В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.
Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.
В первой зоне «зона 1» разрешается устанавливать только водонагреватели.
Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).
| В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления. |
Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).
| В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА. |

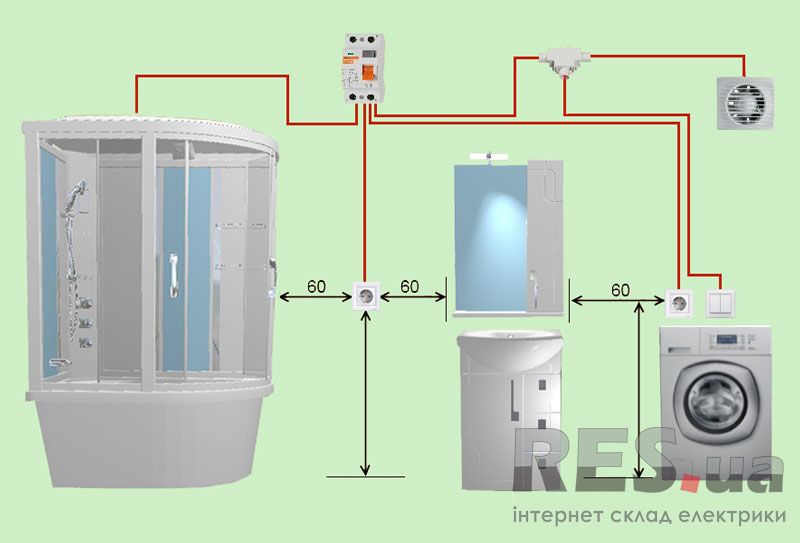

Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.
На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).
На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.
| Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах. |
Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования. То есть не каждую розетку или выключатель можно установить в зоне 3.
В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.
Первая цифра в коде Х (защита от пыли) — для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.
| Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3. |

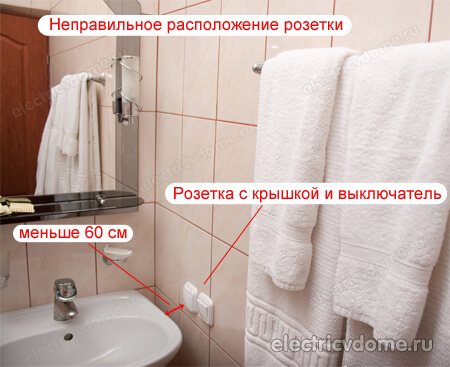

Приведу несколько примеров неправильного расположения розеток в ванной. На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.
А вот другой пример, неправильно установлена сдвоенная розетка. Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).
Еще одно очень важное замечание Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта Грубое нарушение правил …
Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание …
На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.
Установка розеток в ванной комнате: нормы
Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:
- Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
- Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
- УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

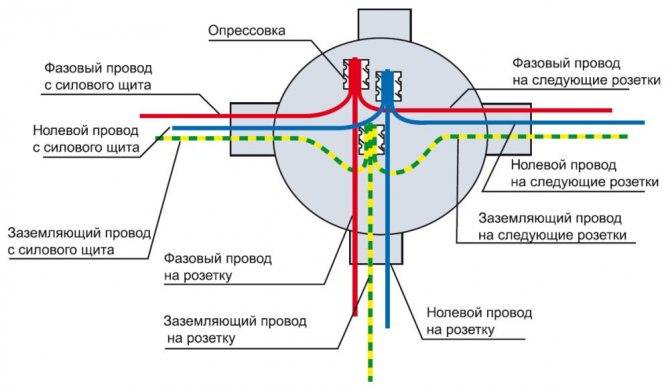

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку
При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам
Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам
Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.
Высота установки для стиральной машины: правильное расположение
Обязательные условия к подключению стиральных машин:
- подключение выполняется только к исправной проводке через трехжильный медный кабель;
- внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
- обязательно нужно соблюдать технику безопасности;
- розетка должна быть с заземлением и со встроенным УЗО.
Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.

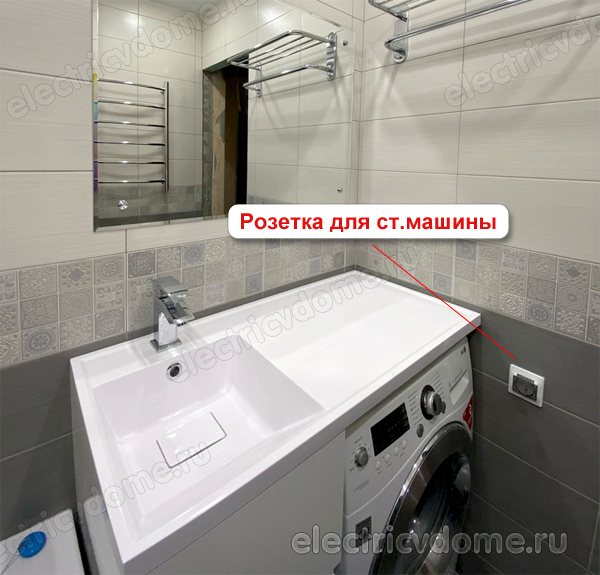

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.
Высота над раковиной для влажных помещений

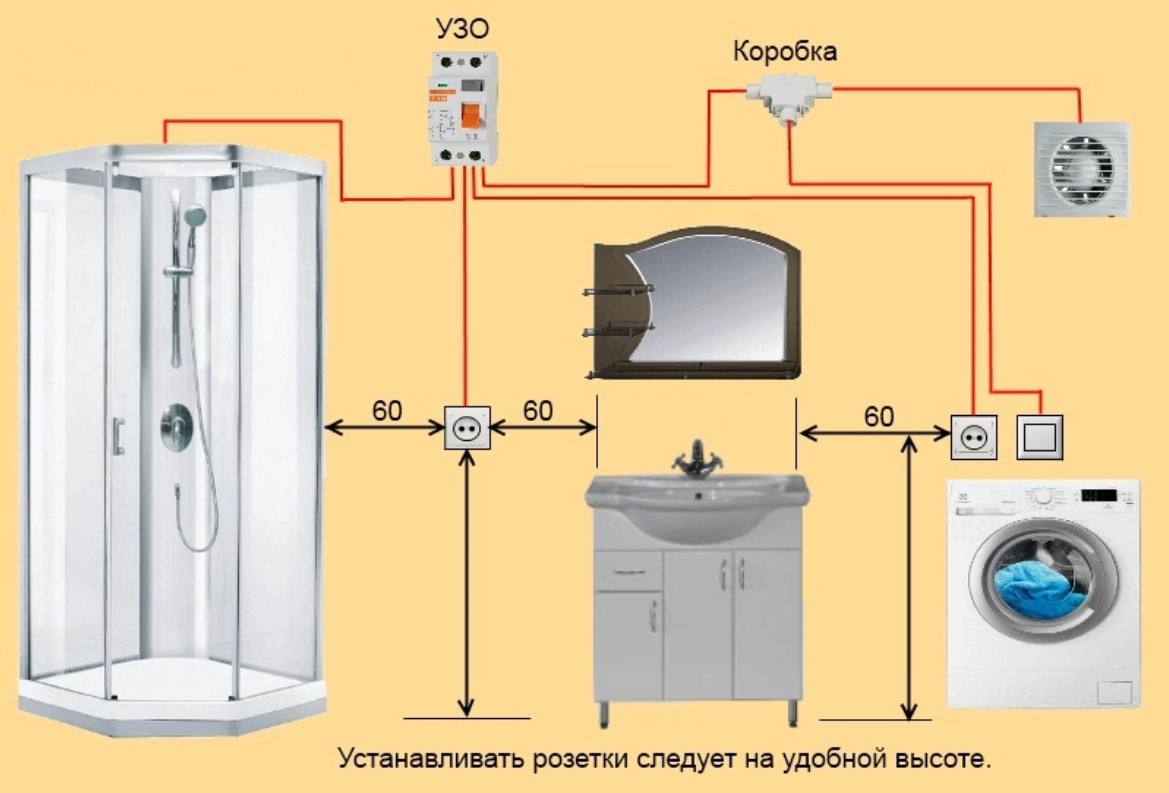

Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.
На какой высоте расположить розетку для фена в ванной комнате
Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.
Как правильно установить розетку в ванной комнате
Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.
Расположение розеток в ванной комнате
Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

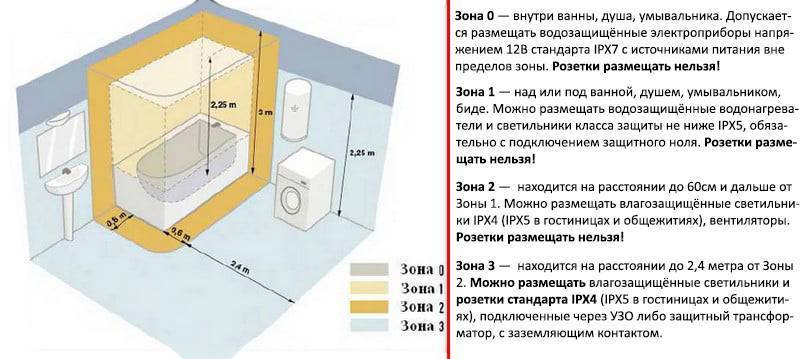

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.
Зоны в ванной комнате согласно ГОСТ Р 50571.11-96
Итак:
- Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
- Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
- Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
- Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
- Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.
Технические условия для подключения электроприборов в ванной комнате
Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.
Итак:
Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.
На фото представлены розетки открытого типа исполнения
- Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
- Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
- Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.
Автомат УЗО на 30мА
Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом
При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.
Об особенностях
Розетка в ванной — только такого вида

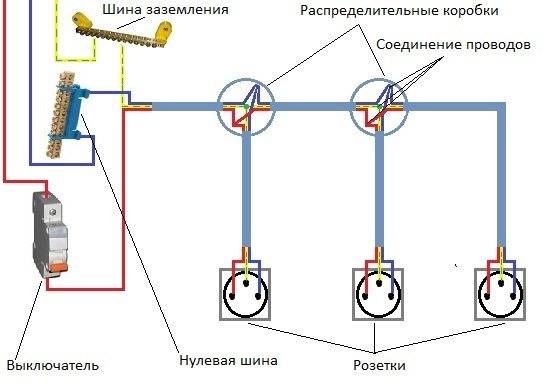

На втором этапе тщательным образом необходимо составить схему, согласно которой будут прокладываться провода, монтироваться точки. Некорректно проведенное мероприятие в этом направлении доставит неудобства в дальнейшей работе.
Наличие необходимого инструмента сэкономит время, силы и нервы. Только скрытая проводка может прокладываться в помещениях, уровень влажности в которых повышен. Вариант с кабелем, проложенным по поверхности стен или в специальном коробе недопустим.
Лучший способ проделать в стене полости под кабель – использование штробореза, оснащенного пылеулавливателем. Применение для этого болгарки не рекомендуется по причине повышенной запыленности в процессе работы. В случае если стена полая, к примеру, обшита гипсокартонном, провода прокладываются под облицовкой.
Проводка в ванной должна быть скрытой
Размечая помещение для дальнейшей работы, нужно соблюдать строгие правила, касающиеся расстояния розеток от токопроводящих поверхностей в комнате. Таким образом, 600 мм.– минимум от розетки или выключателя до раковины, радиатора, ванной, водопроводных труб. Оптимальное расстояние от пола – 900 мм.
Если монтаж происходит в доме или квартире с уже подключенным электропитанием, необходимо отключить электроснабжение на распределительном щитке и проверить подводящие провода на предмет наличия напряжения.
Чем герметичнее, тем лучше!
В ванных комнатах большой площади соблюсти все перечисленные требования обычно несложно. Совсем другое дело — небольшие помещения старой, еще советской постройки и планировки. Вообще, в ванных размером меньше 8 квадратных метров установка электророзеток не рекомендуется. Однако при острой необходимости можно пренебречь этим правилом, но подойти к решению этого вопроса следует со всей ответственностью. Прежде всего, розетку нужно размещать как можно дальше от непосредственного источника воды. Оптимальный вариант в этом случае — установка полугерметичных розеток с уровнем защиты класса IP 44. Такие розетки защищены от брызг, попадающих на них с любого направления, и не имеют токоведущих частей, к которым можно прикоснуться даже намеренно.
Обычно вся защита выражается в наличии в конструкции розетки крышки, закрывающей разъем для электрической вилки подключаемого электроприбора. Иногда в качестве дополнительной меры защиты в конструкцию розетки входят так называемые шторки, при отключении вилки автоматически перекрывающие гнезда для ее контактов.

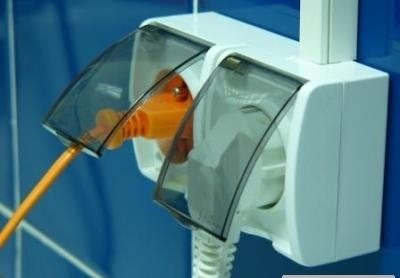

Какую розетку установить в ванной? С крышкой и шторками!
Следует учитывать, что защита от поражения электрическим током в помещениях с повышенной влажностью обеспечивается не только правильным выбором розетки — каждая из них должна подключаться к общему распределительному электрическому щиту отдельной линией.
Выбираем розетку и провод для подключения стиральной машинки
Для первоначального подключения стиральной машинки в первую очередь следует приобрести все необходимое электроустановочное оборудование. От этого зависит надежность и долговечность работы схемы. Поэтому данным аспектом нельзя пренебрегать.
Выбор розетки для стиральной машинки
Прежде всего остановимся на выборе розетке. Ведь неправильный выбор розетки приводит к ее выгоранию, плохому контакту и вероятному повреждению стиральной машинки. Здесь нас в первую очередь интересует тип розетки и ее номинальный ток.
На фото представлена розетка со встроенным автоматом УЗО
Итак:
- В первую очередь остановимся на номинальном токе розеток. Он должен соответствовать номинальным параметрам стиральной машинки. Узнать оные вам поможет инструкция по эксплуатации или паспорт машинки.
- Может случится так, что в паспорте не будет указан номинальный ток. Но уж мощность машинки точно будет указана. В этом случае используем формулу . В этой формуле I – искомый номинальный ток, P – номинальная мощность стиральной машинки, U – номинальное напряжение питающей сети для нас равное 220В. Конечно это не полная формула, но в нашем случае этого вполне достаточно.
- Современные стиральные машины и розетка под них обычно не особенно требовательные. Ведь для машинки мощностью до 1,3кВт вполне достаточно обычной 6А розетки. Но есть стиральные машины с номинальной мощностью до 3кВт. Для такого оборудования уже нужно выбирать розетки в 16А.
- Вообще номинальный ток розеток может быть 6, 10, 16, 25 и 32А. Последний тип представлен достаточно редко и в основном для трехфазных розеток. Исходя из нашего номинального тока выбираем ближайшее большее значение.
- Теперь что касается типа розетки. Прежде всего они должны иметь защитное заземление, которое должно обеспечивать опережающее замыкание заземляющих контактов.
- Еще одним аспектом который обязательно следует учесть это класс пыле и влагозащищенности розетки. Согласно п.7.1.47 ПУЭ (Правила устройства электроустановок) ванная комната относится к помещению зоны три. В данных помещениях все розетки должны быть с уровнем влагозащиты не ниже 5. Поэтому розетка и стиральные машинки должны быть IP45 или выше.
Выбор провода для стиральной машинки
Правильный выбор сечения провода для подключения стиральной машины так же имеет определяющее значение для долговечности работы схемы. Ведь в случае установки провода меньшего сечения он в лучшем случае просто перегорит, а в худшем еще и приведет к возникновению пожара.
Итак:
Выбор провода осуществляется так же исходя из номинального тока стиральной машинки и это вполне возможно выполнить своими руками. Делается это по табл. 1.3.4 или 1.3.5 ПУЭ в зависимости от материала провода.
Выбор сечения провода для подключения стиральной машины
- В нашем случае это будет трехжильный провод, проложенный скрытым способом. Ведь согласно 12.22 ВСН 59 – 88 проводка в ванных комнатах должна выполняться именно скрытым способом без использования металлических труб или коробов.
- Но какие бы значения сечения провода у вас не получились, согласно табл. 7.1.1 ПУЭ оно в любом случае не может быть меньше 1,5 мм2 медного провода. То есть если при выборе у вас получилось сечение допустим в 1 мм2, то вы все равно должны установить проводник 1,5 мм2.
Установка
Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:
- перед установкой линия оснащается отдельным автоматом для аварийного отключения;
- каждая розетка имеет отдельное подключение с обособленным проводом;
- розетка комплектуется кабелем заземления и оснащается крышкой;
- располагаться прибор должен не ближе 60 см от источников воды;
- монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.
Для установки потребуются следующие инструменты:
- индикатор для измерения напряжения;
- отвертка крестовая;
- нож или специальный инструмент для удаления изоляции;
- уровень;
- дрель;
- плоскогубцы.
Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:
- Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
- Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
- После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
- Финальным шагом будет установка корпуса на отведенное место и подача электричества.
Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода. Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:
- проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
- установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.
Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.
При монтаже следовать технике безопасности:
- монтаж проводится в обесточенной квартире;
- провода проверять индикатором перед подключением;
- нельзя допускать контакта с оголенными проводами.
При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.
Розетки в ванных помещениях можно и нужно устанавливать.
Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока
Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.
Монтаж розеток
Розетки в ванной комнате устанавливаются по определённым правилам. Они должны находиться только в третьей зоне. Нормами ПУЭ использовать устройства любого типа, но для бОльшей безопасности они должны закрываться откидными крышками.
Расстояние от розеток до ванны определяется длиной шнура переносных устройств типа фена и электробритвы. В подключённом состоянии они не должны доставать до ванны. При падении в воду включённый электроприбор превращает ванну или душевую кабинку в электрический стул.
Интересно! Этот эксперимент проводился в одной из серий американского научно-популярного сериала «Разрушители мифов».
Электропроводка в ванной комнате выполняется кабелем того же типа и сечения, как и во всей квартире — от вводного щитка до распределительной коробки кабелем ВВГнг 2,5мм², от коробки до розеток кабелем сечением 2,5мм². Коробки устанавливаются за пределами ванной.
Розетки выбираются с заземляющим контактом, вся линия подключается к автоматическому выключателю 15А и УЗО с уставкой 30мА. Сечение проводов и номинал автоматов, к которым подключаются другие электроприборы, зависит от мощности этих устройств.
