Детали и чертежи бетономешалки с ручным приводом
Для начала рассмотрим, что нам необходимо для ее изготовления. Основная цель нашей работы – соорудить действительно дешевую конструкцию с минимальными затратами, поэтому будем брать только общедоступные инструменты и материалы.
- Бочка, она же «бадья». Самый простой вариант – 200-литровый металлический сосуд, в котором всегда хранят зерно или корма на даче, подойдет бочка для перевозки нефтепродуктов или химии. Если таковой нет у вас дома, то можно найти на свалке или в любой агрофирме (как правило, их выбрасывают после использования масел или химии).
- Толстостенная труба диаметром 32 мм. Нам потребуется 2 куска по 20 сантиметров, из которых сделаем втулки для вала. Ручная бетономешалка будет без привода и без подшипников – так намного проще и надежнее.
- Ось. Она должна быль 150 сантиметров длинной и с диаметром 3 см, чтобы плотно входить во втулки. Для плавного хода их можно смазывать солидолом.
- Швеллер 60 мм. Нужно 2 отрезка длиной по 1 метру (это будут опорные элементы, на которых держится вся конструкция) и 2 детали по 50 см – распорки для основных опор, придают инструменту максимальную устойчивость.
- Руль от машины КамАЗ или другого грузового автомобиля. Самодельная ручная бетономешалка должна легко проворачиваться. Чем больше руль вы найдете, тем лучше и легче будет с ней работать.
- Петли. Посредине бочки будет люк для засыпки строительных материалов, его лучше всего сделать на прочных петлях, которые выдержат любые нагрузки. Ручку люка можно сделать из чего угодно, оптимальный вариант – обычная дверная ручка, приваренная к железу.
- Металлический квадрат 20х20 мм. Он необходим для изготовления «внутренностей» бетономешалка из бочки, процесс изготовления которой будет описан ниже.
Собственно, это все материалы, которые нам потребуются. Общий чертеж нашей простой бетономешалки будет иметь примерно такой вид:
Нужны еще стандартные инструменты для обработки: сварочный аппарат (базовые навыки) и болгарка для реза металла. Сооружение займет примерно 3-4 часа при наличии всех «ингредиентов».
Немного теории
Для начала разберемся, какие бывают смесители для бетона, и на каких принципах основывается их работа.
Классификация мешалок
Наиболее распространено следующее деление бетоносмесителей на типы.
По цикличности работы:
Бетономешалки непрерывного действия. В них идет постоянная загрузка компонентов, и выгрузка готовой смеси. Такие мешалки используются чаще всего на производстве или на крупных строительных площадках.
Бетоносмесительный узел, в котором используется мешалка непрерывного действия
Смесители циклического действия. Как и понятно, из названия работа идет по циклам — загрузка, смешивание, выгрузка бетона. Их применяют при небольших объемах работ. В домашнем хозяйстве используют за небольшим исключением именно их.
Мощные автобетоносмесители циклического действия
По принципу действия:
- Гравитационные — перемешивание идет в основном за счет перемешивания падающих с высоты компонентов. Они наиболее компактные и простые по устройству. Недостаток лишь в том, что увеличено время перемешивания легких смесей.
- Принудительного действия — для смешивания используют специальные лопасти, шнеки. Такие мешалки быстро и качественно перемешивают любые смеси, но имеют большие габариты и более сложны по устройству.
По типу привода:
- С ручным приводом. Как правило, самодельные устройства. О сборке такой мешалки мы расскажем ниже.
- С электрическим приводом. Наиболее распространенные.
- С двигателем внутреннего сгорания. Имеют увеличенные габариты и массу, зато не требуют наличия электропитания.
- С внешним приводом. Обычно подключаются к валу отбора мощности транспортных средств.
По мобильности:
- Стационарные.
- Передвижные.
Теперь немного подробнее о конструкции наиболее распространенных гравитационных и принудительных бетоносмесителей. Кстати, очень популярен в интернете самодельный смеситель из стиральной машины, но в виду небольшого объема это совершенно несерьезный вариант — ведро бетона быстрее замешать лопатой или даже мастерком.
Гравитационные бетоносмесители
Прицепной гравитационный смеситель
Гравитационное устройство длязамеса состоит из следующих частей:
- Барабана (груши) с приваренными по внутренней поверхности лопастями.
- Привода, который вращает его.
- Рамы с механизмом поворота в направлении перпендикулярном оси его вращения.
Для загрузки агрегат устанавливается в положение, когда его ось вертикальна. После этого он наклоняется ближе к горизонтали и приводится во вращение.
Часть компонентов захватывается лопастями и поднимается вверх, откуда падает в оставшуюся часть смеси, за счет чего происходит перемешивание. Для выгрузки вращающееся устройство наклоняют еще ниже.
Бетономешалки принудительные
Смеситель большого объема
В ней деталей тоже немного:
- Емкость, в которой происходит смешивание.
- Привод.
- Устройство для выгрузки (чаще люк).
- Рабочие органы один или несколько. Это, как правило, вращающиеся лопасти на оси. Встречаются варианты со шнеками (винтами Архимеда).
Принцип действия понятен из названия. Загруженные компоненты перемещаются внутри рабочими органы за счет чего, и происходит смешивание.
Теперь после небольшого теоретического экскурса рассмотрим конкретные конструкции самодельных мешалок.
Какой бывает бетономиксер
Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.
Гравитационные
Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.
Механические
Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс
Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях
Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.
Вибрационные
Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.
Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.
Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.
Комбинированный бетоносмеситель
Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.
Пошаговая инструкция
- В торцевых частях бочки выполните отверстия. На них будут крепиться фланцы с валом.
- Сбоку вырежьте отверстия (24х30 см) – они требуются для закладки компонентов бетона и люка.
- Открытие люка будет вестись с применением карточных петель.
- Через торцевые отверстие пропустите вал.
- На него фиксируют фланцы. Внутри бочки они будут предотвращать разрыв стенок.

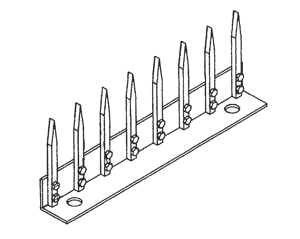

- Гребенка производится из уголков. Она ускоряет процесс приготовления смеси. Длина уголков равняется 760 миллиметров, их устанавливают внутрь бочки. К уголкам фиксируют при помощи сварки штыри.
- Боковые стойки сваривают из подкосов, швеллера, разрезанного на элементы, и уголков.
- Элементы сваривают. Стойки размещают вблизи торцов бочки.
- Для придания бетономешалке устойчивости, опоры стоек вкапывают в землю (глубина должна составлять 30 сантиметров), грунт утрамбовывают.
- С обеих сторон вала крепят рычаги. Длина рукояток должна обеспечивать вращение барабана обеими руками.
После того как конструкция бетономешалки готова, ее ставят на площадку. Необходимо выбрать место, где будут храниться компоненты бетона. Их закладка идет через люк, затем производится вращение вала. Для обеспечения перемешивания смеси хватит 15 оборотов.
Изготовление аппарата для смешивания компонентов бетона
Перед тем как самому сделать бетономешалку, нужно сделать чертеж конструкции и посмотреть видео о том, как выполнить работу с минимальными потерями времени и средств.
Емкость для бетона
Сначала определяются с ее размером, при этом учитывают, какое количество готового раствора нужно получать за один замес. Бадья должна загружаться на 40–45%, учитывая воду, остальное пространство служит для свободного движения компонентов раствора. Желательно подобрать бачок в форме грушевидного сужения сверху и снизу.
Для применения бачка от старой стиральной машины, его вынимают изнутри, затем усиливают края и делают из металла сужение кверху. Если ничего такого нет в хозяйстве, то бачок бетономешалки варят из толстого металла (3 мм), при этом днище рекомендуется выполнять из листа толщиной 5 мм (оно воспринимает основные усилия). Рекомендуется выполнить бачок в размерах:
- высота 40 см;
- диаметр 50 см.
При таких параметрах за один раз можно сделать три ведра готового бетона. Внутри приваривают лопасти, штыри или рассекатели другой формы, для них используют арматуру №16 ребристого или гладкого сечения. Чтобы закрепить бочку на валу используют ступицу от колес авто. Если такой нет, то делают самодельное крепление по чертежу.
Несущий каркас
В этой конструкции предполагается полная свобода выбора, но рама должна удерживать узлы и детали агрегата, не деформируясь и не перекидываясь от вибрации, не мешая свободной выемке бетона из бадьи. Для поворачивания бадьи служат шарниры на подрамнике. Чтобы для различных видов бочек установить требующийся угол наклона, используют специальное ушко для прохождения сектора, крепящееся к подрамнику. Ушко фиксируется в нужном положении штырем. Применяют две разновидности наклона для бадьи:
- для выгрузки тяжелого бетона наклоняют на 50%;
- легкие бетоны и различные растворы вынимают при наклоне 30%;
- бочку промывают в горизонтальном положении, без наклона.

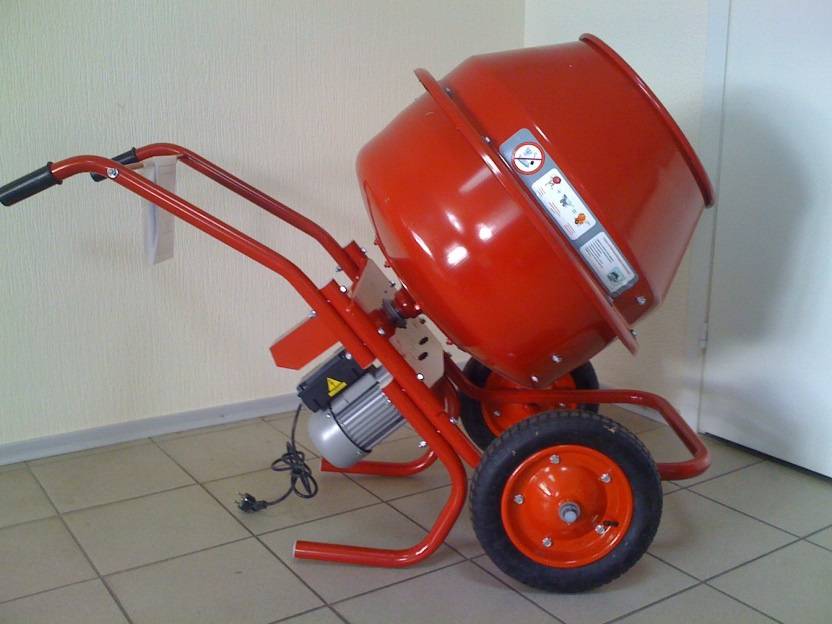

Установка электрического двигателя
Для изготовления бетономешалки не следует специально приобретать двигатель, у рачительного хозяина свои агрегаты всегда есть под рукой. Например, это может быть мотор от мопеда или скутера, стиральной машины. Для сборки редуктора используют колеса от велосипеда, цепные передачи. Чтобы скопировать, по возможности, конструкцию профессиональной бетономешалки, на дне устанавливают маховик, приваривают его, а он крутится от стартера авто, насаженного на рабочий вал. Особенности подбора двигателя заключаются:
- в расчете мощности, которая выбирается в количестве 20 Ватт на один литр бетона;
- двигатель должен обеспечивать число оборотов редуктора в диапазоне 30–55 за каждую минуту, меньшее количество оборотов растянет время приготовления смеси, а может прекратить совсем.
Подготовка к изготовлению бетономешалки
Перед изготовлением конструкции, необходимо сделать чертеж или эскиз будущего изделия, подготовить место сборки: подвести электричество, обеспечить, чтобы шум и грязь не попадали в жилой дом или грядки с растениями.
Чертеж для изготовления бетоносмесителя
Из инструментов могут понадобиться:
- Аппарат для сварки.
- Электрическая дрель.
- Набор отверток.
- Ножовка по металлу.
- Емкость.
- Металлический прокат для изготовления рамы.
- Подобрать мотор, мощностью минимум 1,3 кВт.
- Металл для лопаток, используемых при перемешивании компонентов.
- Если это будет шнековая бетономешалка своими руками, понадобится подобрать или изготовить шнековый вал.
На стадии подготовки к работе необходимо решить вопрос, будет бетономешалка для заливки фундамента своими руками на колесах или стационарная. После этого можно приступать к работе.
Но для более качественной сборки конструкции, решения всех вопросов, как изготавливается своими руками бетономешалка, видео окажет неоспоримую помощь.
Изготовление ручной бетономешалки
Эскиз для сборки простейшей бетономешалки
Представленная на эскизе мини бетономешалка своими руками, может быть изготовлена из материалов, которые можно найти у любого хозяина своего участка. При этом:
- Емкостью может быть старая бочка, с двух сторон закрытая крышками, или большого диаметра труба с заваренными с двух сторон торцами. По центру, по длине бочки вырезается отверстие, для загрузки компонентов и выгрузки готового раствора.
- По центрам обоих торцов просверливаются отверстия, под имеющуюся в наличии трубу, которая будет служить осью вращения емкости.
- Для большей жесткости конструкции на торцы привариваются или прикручиваются фланцы, внутренний диаметр которых выполняется с небольшим, до 0,5 мм зазором с осью.
- Внутри бочки крепится на болтах или приваривается гребенка, что улучшает смешивание компонентов для получения раствора.
- Ось с барабаном крепится на опоры. Собрать их можно из швеллеров или уголков, которые имеются в наличии.
- На конце оси крепится кронштейн с рукояткой.

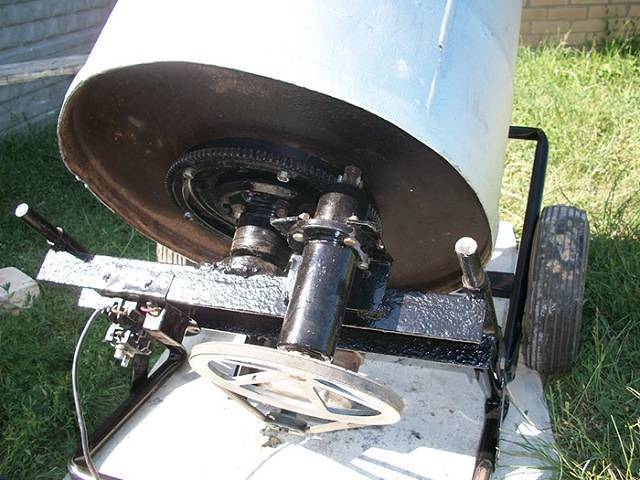

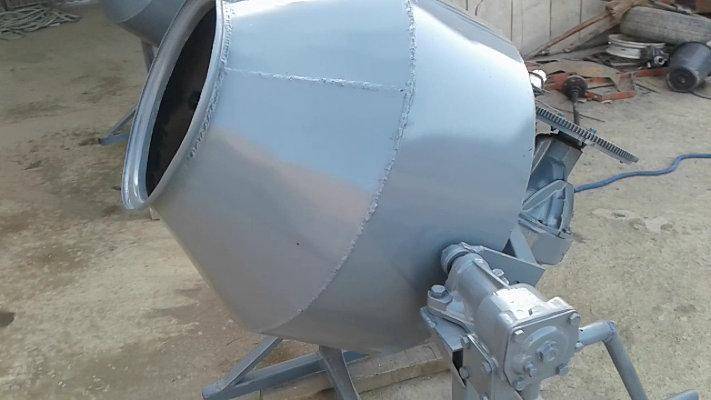

Изготовление бетономешалки с приводом
Привод на бетономешалке
Большая бетономешалка своими руками изготавливается с электроприводом.
Инструкция по ее сборке предлагает такой порядок работ:
Собирается рама с бочкой для будущего агрегата. Она должна быть достаточно прочной, из-за большой нагрузки на основание. При этом:
- Раму стоит изготавливать их профильного уголка со стенками не менее 130 мм.
- Для крепления элементов используются болты диаметром 27 мм.
- Бочка устанавливается под углом 35°.
- Для передачи крутящего момента от двигателя на бочку, крепится зубчатый венец, его можно использовать от двигателя автомобиля «Волги», приварить или прикрутить болтами.
- На раму крепится редуктор.
- Устанавливается бочка. Внутреннюю часть барабана можно наполнить по своему усмотрению или воспользоваться такой же конструкцией, как и для ручной бетономешалки.
- Для изготовления пеноблоков, собирается бетономешалка для пенобетона своими руками. Ее отличие от бетономешалок — наличие специального перемешивающего устройства.
Смеситель для пенобетона своими руками
Крепится штурвал для опрокидывания бочки.
Чтобы изготовить бетономешалку своими руками любого вида, для большей наглядности проведения работ по сборке, стоит просмотреть видео в этой статье.
Несколько советов по эксплуатации оборудования
Собранная конструкция, как и любое оборудование, требует соблюдения правил эксплуатации:
- Нельзя опускать руки во вращающийся барабан.
- При подключении электричества нужно следить за исправностью проводки.
- Даже к неработающему агрегату не следует подпускать детей.
- При использовании передвижной конструкции, всегда нужно ставить под колеса упоры, перед началом работы.
- Из-за большой вибрации барабана, могут нарушиться соединение элементов в узлах, которые требуют периодического подтягивания крепежных деталей.
- Никогда нельзя оставлять включенную технику без присмотра.
Изготовленная даже самая простая бетономешалка своими руками, значительно облегчает выполнение тяжелой работы, связанной с использованием бетонного раствора, экономит не только силы, но и время человека.
Самодельная бетономешалка из стиральной машины
В каждой семье, пожалуй, найдется старая стиральная машина. Выбросить жалко, поскольку она функционирует, а пользоваться нет смысла при наличии экономичной машинки-автомата. Самодельная бетономешалка из стиральной машины – отличный вариант использования старой техники.
Процесс создания бетоносмесителя на основе стиральной машины включает несколько основных этапов:
- изготовление основания. Прочная металлическая станина обеспечивает устойчивость конструкции, предохраняет от падений;
- подготовка и установка площадки под электродвигатель с редуктором;
- установка колес. Передвижной смеситель намного удобнее транспортировать по строительной площадке;
- подготовка рабочей емкости. Процесс подготовки включает установку заглушки на сливное отверстие, демонтаж активатора, установку вала с приваренными лопастями;
- сборка бетоносмесителя. На заключительном этапе емкость и электродвигатель, соединенный с редуктором ременной передачей, закрепляют на основании.

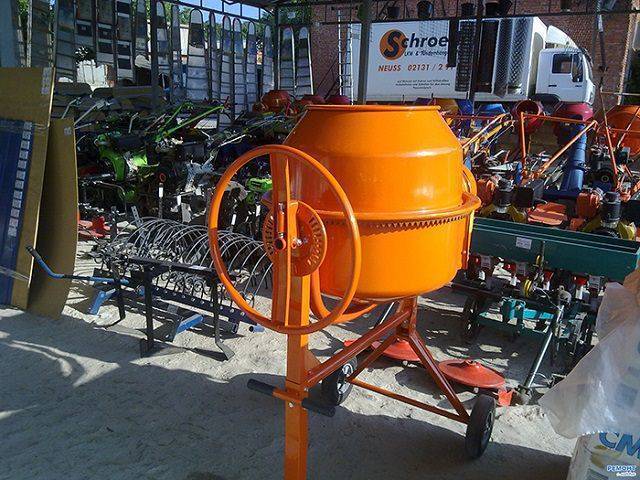

Ручная бетономешалка
На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

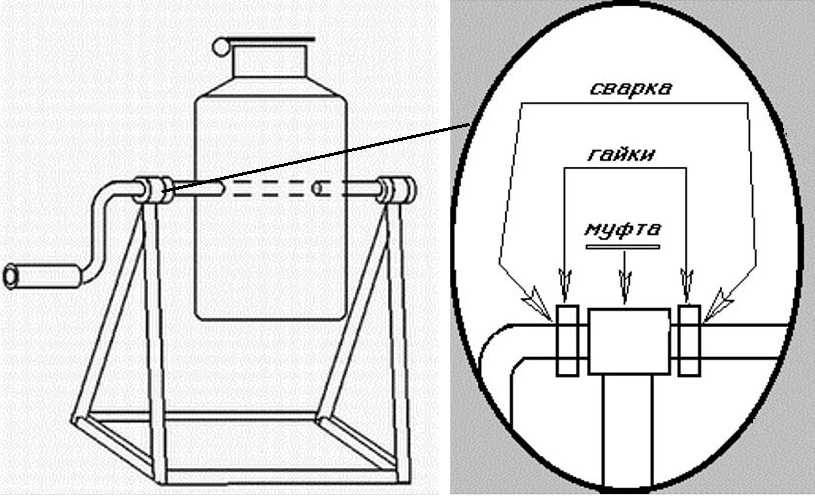

Из молочной фляги
Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

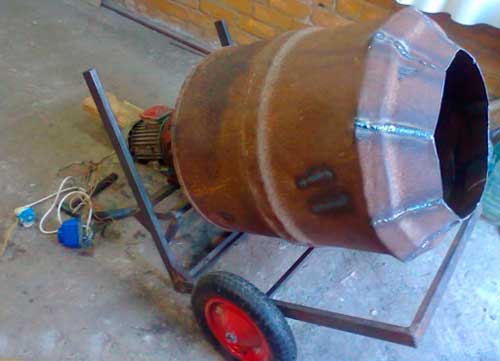

Устройство с двигателем и редуктором
Конструкция самодельной бетономешалки с двигателем от стиральной машины состоит из 3 узлов: двигателя, емкости и основы.
В качестве емкости используются бидоны из-под молока. Если же планируется больший размер бетономешалки, то применяется бак стиральной машины. Для изготовления бетоносмесителя принудительного действия устанавливается двигатель, который берется из той же стиральной машины.
Перед началом сборки бетономешалки своими руками из стиральной машины, нужно подготовить следующие материалы:
- емкость. Для этой цели используется барабан стиральной машины;
- двигатель из того же стирального агрегата;
- уголок из металла 50×50 мм. Он нужен для будущего основания устройства;
- 2 колеса от тачки. Они должны выдержать большой вес оборудования;
- металлический стержень для колес из закаленной стали в качестве оси;
- полоски металла шириной 50 мм и толщиной 4 мм;
- труба диаметром 30 мм.

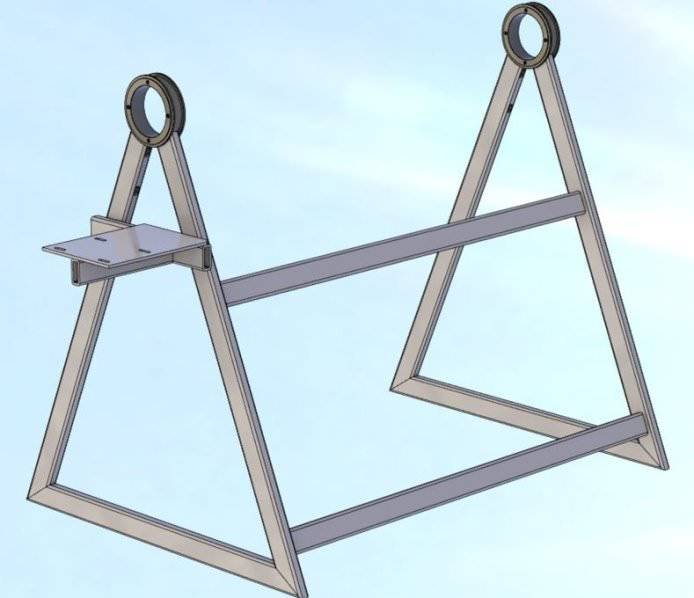

Подготовка основания изделия
Самодельная бетономешалка из стиральной машины должна устанавливаться на прочное основание. Это влияет не только на процесс работы, но и увеличивает срок эксплуатации аппарата.
Порядок работы следующий:
- В качестве основания для 2 треугольников от уголка отрезается 2 отрезка по 60 мм.
- Для бедер треугольников отрезается еще 4 отрезка по 80 мм.
- Устанавливаются оба треугольника напротив друг друга и к их ребрам привариваются отрезки уголка по 50 м. Получается устойчивая конструкция.
- На 2 вершинах треугольников привариваются гайки с внутренним диаметром 31- 32 мм.
- Сквозь них просовывается труба диаметром 30 мм. Концы развальцовываются, чтобы она свободно вращалась, но выскочить не могла.
- Отрезаются 2 отрезка уголка длиной 1,4 м. Укладываются параллельно друг к другу и к ним привариваются 3 ступеньки.
- Лесенка прикладывается перпендикулярно трубе и приваривается к ней в средней части. Получаются качели.
https://youtube.com/watch?v=KxkelZpoBs0
Основание готово.
Полная сборка конструкции
На лесенку укладывается емкость и приваривается к ней. В баке стиральной машины установлен активатор. Его можно приспособить для работы. Внутри бочки будут вращаться лопасти.
Остается закрепить двигатель с редуктором. Для этого в корпусе сверлятся отверстия для болтов. Сверху располагается защитный корпус, который можно приспособить из автомобильной камеры.
Теперь подключается конструкция к сети и проверяется ее работоспособность. К преимуществу такого типа агрегата относится простота сливания бетона. Достаточно наклонить лесенку и раствор выльется. Недостатком является то, что под низ емкости нужно подставлять подпорку.
Бетономешалка, изготовленная своими руками, намного удобнее, чем покупная. Все элементы конструкции подбираются самостоятельно, следовательно, заменить в случае необходимости их будет легче.
https://youtube.com/watch?v=-LXMVuKFucs
Originally posted 2018-03-28 15:26:16.
Самодельная ручная бетономешалка
Не составит большого труда сделать ручную бетономешалку своими руками из бочки. Чертеж готовится на предварительном этапе. Затем понадобятся материалы:
- бочка объемом 100 или 200 л, которая выполняет роль груши;
- уголок для станины;
- 2 штуки подшипников;
- стальная труба;
Подобрав такие материалы, можно изготовить простой бетоносмеситель без электрического привода.
Технология самоделки следующая:
- В середине бочки вырезается прямоугольное отверстие под крышку. С внутренней стороны привариваются уголки и прокладывается резина для герметичности.
- Навариваются мощные петли и устанавливается крышка.
- Из листового металла толщиной 2- 3 мм с внутренней стороны бочки навариваются лопасти для перемешивания раствора.
- По центру устанавливаются ступицы с подшипниками и вставляется ось.
- Конструкция крепится на металлическом основании.
- Сбоку прикручивается ручка для вращения. Если их установить с 2 боков, то можно работать вдвоем одновременно.
Самодельную бетономешалку из бочки снаружи можно покрасить. Делать это изнутри бессмысленно. Бетон обдерет всю краску.
Двигатель для бетономешалки
Соорудить бетономешалку принудительного действия достаточно просто. И единственное строгое требование предъявляется к мотору. Для такого устройства обычно достаточно однофазного двигателя, который имеет мощность 2,2 киловатта, червячный редуктор и до полутора тыс. оборотов за минуту.
Чтобы включать его в сеть, обычно применяют простой автоматический выключатель, соединение штепсельное ИЭ9901. Такой редуктор для двигателя может иметь цилиндрические шестерни либо идти уже в комплекте.
Натяжение ремня при работе зависит от собственного веса мотора, это может предохранить всю конструкцию при работе.
Электрическа бетономешалка принудительного действия должна опрокидываться в одну сторону, что обеспечивается специальной системой крепления и стопором. Сам двигатель при этом следует расположить таким образом, чтобы он не мешал при выгрузке либо загрузке.
Для чего нужны бетономешалки?
Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.
Конструкции самодельных бетономешалок
Простая механическая
Бетономешалка открытого типа
Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.
Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин
Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.
Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.
Комбинированная горизонтальная с гребенками
Бетономешалка с гребенчатым иксером
Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.
Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.
Конструкция бетономешалки с наклоняемой бадьей
«Настоящая электрическая»
Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:
- Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
- Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
- Лучший миксер для такой мешалки – рамного типа, приваренный к оси.
Вибрационная
Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.
Типичные ошибки следующие:
Конструкция вибрационной бетономешалки
- Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
- Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
- Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
- Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.
При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.
Вывод
Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.
Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”
***
2012-2020 Вопрос-Ремонт.ру
Вывести все материалы с меткой:
Перейти в раздел:
