Как устроены и работают ручные насосы для скважины

Скважина-игла и трубчатый колодец особенности обустройства и использования

Трубчатый колодец и абиссинский – это разновидности классического колодца с разницей в обустройстве ствола. Вместо колец шахту трубчатого источника формируют из стальных труб, а абиссинский колодец – это игольчатая скважина из стальных труб небольшого диаметра. Водозабор бурят на глубину до 15 м. Скважины такого типа не всегда удается установить на уровне залегания водоносного песка, а грунтовые воды нельзя использовать в качестве питьевой воды.

Абиссинская скважина – это усовершенствованный вид трубчатого колодца. Несмотря на небольшую глубину, есть шанс получить достаточно чистую воду: в источник не проникает верховодка, осадки. Одно из главных преимуществ – небольшая стоимость обустройства и простота выполнения. Абиссинский колодец можно сделать без привлечения специалистов.

Глубина источника составляет от 8 до 15 м. На этой глубине залегает первый водоносный слой песка. Конец обсадной трубы устанавливается на границе между пластами суглинка и песка. Главная сложность – найти место, где точно будет вода на небольшой глубине. Обычно ориентируются по наличию и глубине соседских водозаборов. Если участки расположены на одной высоте, велика вероятность, что водяной пласт занимает большую площадь.

Скважину-иглу обустраивают исключительно в мягких грунтах: глина, суглинок, глина с прослойками песка, плывун. В каменистой почве такие скважины не бурят: при попадании иглы на валун всю работу придется переделывать.

Воду использовать можно после проведения анализов. Обычно качество воды приемлемое, при установке фильтровальной системы ее можно использовать для приготовления пищи. Срок эксплуатации скважины не превышает 10 – 12 лет. Дебит подвержен сезонным колебаниям, составляет до 1,5 м3. Количества воды достаточно для 1 – 2 точек водоразбора.

Поверхностные водозаборы забивают ударно-канатным методом. При обустройстве абиссинского колодца труба одновременно является нижней частью обсадной колонны и буром. Оборудованную игольчатым заостренным наконечником и фильтром трубу забивают в грунт.

После прохождения на глубину до 150 см навинчивают (или приваривают) следующий сегмент. Готовый источник оборудуют поверхностным или погружным насосом. Для установки оборудования предварительно подготавливают приямок, который должен быть термоизолирован.

Мелкие скважины требуют постоянной эксплуатации. Регулярный забор воды предохраняет фильтр от засорения. Систематическая чистка способна продлить срок службы источника. Профилактическую чистку рекомендуют проводить ежегодно.

Ручной насос

Ручной стационарный вариант

Отличное решение для мест, где отсутствует электричество. Прокачка воды, в данном случае, происходит за счет движения поршня. Большинство из ручных помп имеют двухстороннее действие, поэтому холостого режима нет.

Это простая конструкция долговечна и не требует особых навыков в обслуживании. Плюсом является дешевая стоимость мини-насоса. Его целесообразно использовать там, где нет подключения электроэнергии или же нет необходимости в прокачке  большого объема воды.

На что стоит обратить внимание при выборе водяного насоса:

Один из главных параметров, на который стоит обратить внимание при покупке водяной помпы – его производительность (объем перегоняемой жидкости за единицу времени).
Единицы измерения производительности говорят о мощности помпы и обозначаются «литр в минуту», в некоторых случаях «кубический метр в час».

Водяная помпа

Для обеспечения нормальной работы автономного водоснабжения, значение имеет и максимальный напор насоса. Эта величина равна высоте уровня воды, на которую способно поднять ее устройство. Такая характеристика необходима для точного расчета проекта водоснабжения, отопления или водоотведения.

От указанных выше величин зависит расход ресурсов. Его следует рассчитать с учетом количества жильцов, наличия бытовой техники, использующей воду, величины гидравлического водного сопротивления и пика высоты точки разбора воды.

Сушилка для овощей и фруктов: определяем какая лучше? | ТОП-10 Лучших: Рейтинг + Отзывы

Плюсы и минусы

Как и любое устройство, ручной скважинный насос имеет преимущества и недостатки. К недостаткам можно отнести необходимость обслуживания, поскольку механические части придется время от времени осматривать и смазывать.

При снижении количества прокачиваний, снижается интенсивность подачи воды и уровень давления.

К преимуществам можно отнести отсутствие специальных знаний, поскольку для монтажа устройства не нужно быть специалистом. Дело в том, что по принципу работы ручной насос для скважины напоминает кулер с водой, где как раз и применяется его младшая разновидность. Положительной стороной является возможность при небольших вложениях денежных средств наладить подачу воды на даче или в доме.

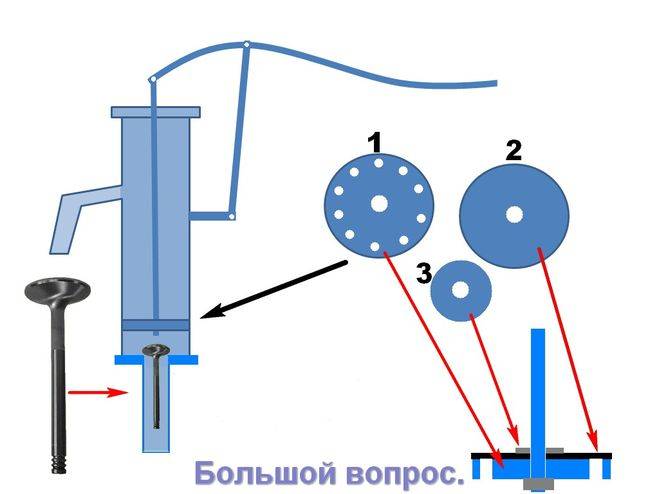

Делаем поршень для насоса

Теперь необходимо своими руками сделать главный рабочий узел помпы — поршень. Его нужно делать из таких материалов:

  • Диск из металла, толщина которого должна быть около 3-4 см;
  • Отрез плотной резины такого же сечения как и поршень (толщина материала должна быть не менее 5 см).
  • По всей поверхности поршня (металлического диска) делаем отверстия диаметром около 1 см. Их должно быть несколько.
  • Сверху диск накрываем резиновой прокладкой и соединяем их.
  • Сквозь оба элемента поршня в центральной части нужно сделать разрез для того, чтобы надежно зафиксировать шток.
  • В качестве штока можно использовать прут из металла или стали. Его длина должна составлять 1-1,5 м. Шток продеваем через сформированное в поршне отверстие и фиксируем его снизу прочной гайкой.
  • Верхний конец штока крепим к рычагу после его вывода через верхнюю крышку корпуса.

Виды насосов, принцип их работы и устройство

Если жидкое зеркало расположено на небольшой глубине и нет необходимости покупать дорогие электрические аналоги, то нужно обратить внимание на механические насосные станции. По принципу своей конструкции скважинные насосы бывают разные

По принципу своей конструкции скважинные насосы бывают разные.

  • Вакуумные насосы способны поднимать жидкости с глубины до 30 метров. У них аналогичная конструкция и поршневой. Единственное отличие – более удлиненная форма поршня. К недостаткам агрегата можно отнести его громоздкость и вероятность поломки штанги.
  • Мембранные агрегаты используются для перекачивания не только чистых, но и грязных жидкостей. Механизмы не заклинивают за счет самоочищающегося клапанного оборудования. В конструкции нет трущихся деталей, которые могут быстро изнашиваться. Это хорошо для долговечности и производительности работы. Высота всасывания жидкости не превышает 6 метров.
  • Флюгер – самовсасывающие конструкции (до 1 метра), состоящие из нескольких клапанов, корпуса, вала, крыла, впускного элемента и рычага. Предназначен для перекачивания жидкостей без твердых частиц, пищевых масел, спирта и жидкого топлива. На российском рынке стоимость начинается от 4000-5000 рублей.
  • Альтернативные насосные станции создают давление на выходе. Корпуса изготавливаются, как правило, из нержавеющей стали, а остальные детали – из фторопласта. Они не смогут перекачивать воду из глубоких колодцев, но легко заменят поверхностные насосы.

Откидная створка Аукцион Мембрана Поршень

Возможные неисправности водоразборной колонки и способы их устранения

Наименование неисправности, внешнее проявление и дополнительные признакиВероятная причинаСпособы устранения
При нажатии на рычаг слабая подача воды или ее полное отсутствие.Засорение сетки.Разобрать приемник и очистить сетку.
Закрыт вентиль присоединения к магистрали.Открыть вентиль.
Течь воды из стояка без нажатия на рычаг.Поломка пружины.Заменить пружину.
Заполнение корпуса колонки водой при нормально работающем эжекторе.Низкое давление воды в сети.Поднять давление.
Засорился стоякПрочистить стояк.

При подготовке колонки к ремонту необходимо: а) перекрыть доступ воды из водопровода; б) снять колпак 3, рычаг 4; в) вывернуть и вынуть стояк 2; г) снять приемник с эжекторным устройством (5,6,7,8,9,10,13), разобрать, произвести необходимый ремонт и очистить фильтрующую сетку 11.

После ремонта собрать колонку и подвергнуть гидравлическому испытанию давлением 1,0±1,2 МПа. При сборке под резьбу использовать паклю, пропитанную железным суриком ГОСТ 8135-74.

ООО»Тех-Групп» продажа противопожарного оборудования (огнетушители, рукава, пожарный инвентарь, гидранты, противогаз, клапан пожарный, ЗПУ, кронштейн для огнетушителя) возможность поставки в города: Ярославль, Москва, Новгород, Красноярск, Самара, Воронеж, Саратов, Тула, Уфа, Тюмень, Рыбинск, Вологда, Кострома, Иваново, Тверь, Челябинск, Курган, Кемерово, Краснодар, Южно-Сахалинск, Новосибирск, Орел, Удмуртия, Калуга Рязань, Брянск, Муром, Тамбов, Ульяновск, Оренбург, Пермь, Санкт-Петербург, Екатеринбург, Чебоксары, Владимир, Тутаев, Ковров, Иркутск, Владивосток, Казань, Киров, Ижевск, Мурманск, Липецк, Белгород, Курск, Ливны, Елец, Тольятти, Волгодонск, Новоросийск, области, района, купить, куплю, цена, продать, продаю, аренда, Лабытнанги, Ухта, Карелия, Республика, Ростов, Ханты-мансийск, Петрозаводск, Сыктывкар, Абакан, Псков

Источник

Как сделать простой глубинный насос своими руками?

Инструменты для монтажа насоса.

Такой агрегат используют при глубине колодца более 12 м. По конструкции он напоминает поршневой тип. Для этого надо сделать из металла цилиндр для сбора воды и приобрести трубы и шланги, по которым она будет передвигаться, ручной привод и специальный поршневой блок.

Заборные металлические трубы устанавливают на уровне грунтовых вод с небольшим заглублением и выводят на поверхность. Там они укрепляются с помощью хомутов, и на их верхней части закрепляется прокладка. Самодельный цилиндр, который изготовляют на токарном станке из толстостенной металлической трубы, опускают в скважину таким образом, чтобы поршень устройства не доставал до нижней створки, которая делается в виде диска. Расстояние между ними должно быть 5-7 см. Верхний конец штока пропускают через прокладку и соединяют с ручным приводом. При подъеме и опускании этой штанги створки в трубах должны закрываться и открываться, а пространство над поршнем – заполняться жидкостью. Если вода выходит наружу, то этот объем заполняется воздухом, что способствует дальнейшему подъему жидкости по трубе вверх (рис. 3).

Для изготовления насоса для скважин применяют следующие инструменты и материалы:

  • отрезок металлической трубы;
  • тормозная камера;
  • кругляк из пластмассы, дерева (для крышек поршневого насоса и его поршня);
  • медные и дюралевые трубки;
  • резина и автомобильная камера;
  • металлические шарики и проволока;
  • материал для обратных клапанов поршневого насоса;
  • шланг из прочной резины или пластика, металлические или пластмассовые трубы;
  • прокладки;
  • пружины для ручки и стержень для штока помпы;
  • эпоксидный клей;
  • сварочный аппарат;
  • токарный станок;
  • электрическая дрель со сверлами;
  • шабер;
  • напильник, молоток, рулетка, линейка.

Критерии выбора и рекомендации

Гидравлическое оборудование характеризуется 2 основными показателями. Первый – объем подаваемой воды. Константа Q измеряется в кубических метрах. Если речь идет об объемном типе агрегата, то в этом случае показатель измеряется в л/сек. Чем больше планируемый уровень потребления, тем выше должен быть Q. Второй показатель – сила напора (Н), измеряемая в метрах водного столба. Показатель отражает разность в сечении воды до и после насосного оборудования.

Определиться с выбором агрегата поможет анализ собственных потребностей. Только в этом случае вероятность проблем и повышенных трат на этапе практической эксплуатации сводится к нулю.

Не стоит покупать слишком мощный насос для перекачки воды, если он будет использоваться для решения простых задач

При выборе насосной станции необходимо определить:

  • Мощность двигателя, достаточную для работы в границах требуемых эксплуатационных характеристик;
  • Минимально необходимое количество защитных камер, призванных защитить отдельные элементы конструкции от попадания воды;
  • Минимально необходимое количество уплотнителей, устанавливаемых на торцах бака и труб.

Задача потребителя – определить планируемый рабочий диапазон оборудования. Для этого используется график. По оси 0-Y фиксируется минимальный и максимальный Н, а по оси 0-X – минимальный и максимальный Q. После этого на графике проводится кривая, отображающая минимальное и максимальное значение КПД. Та часть графика, которая находится в рамках предельных значений КПД, называется рабочим диапазоном.

Различия поверхностных и погружных агрегатов

Выбирая насос, в первую очередь необходимо четко представлять себе особенности его конструкции и рабочие качества. Это позволит получить нужную модель и освободить себя от лишних проблем.

Распространены две конструкции скважинных насосов:

  • погружные
  • поверхностные

Рассмотрим их особенности внимательнее.

Виды поверхностных насосов

Основной особенностью поверхностных насосов является способ размещения — они находятся вне скважины (на поверхности), не погружаются в воду. Это значительно упрощает ремонт или обслуживание, а также значительно упрощает установку насоса — требуется лишь разместить его на ровной площадке, подать напряжение питания (220 или 380 В), и опустить всасывающий патрубок в скважину на всю ее глубину.

Эта особенность заметно ограничивает применение таких конструкций на практике, хотя при равных условиях пользователи всегда выбирают именно поверхностные модели. Многие пользователи недовольны высоким уровнем шума во время его работы, но этот недостаток легко устраняется с помощью установки защитного короба.

Основные разновидности поверхностных насосов:

  • центробежный
  • вихревой
  • с внешним эжектором (жидкостно-кольцевые)

Центробежный

Первый вариант конструкции встречается чаще всего. Основным его элементом является крыльчатка, а всасывание воды производится через патрубок, расположенный по оси вращения. Жидкость поступает по трубопроводу и с усилием выталкивается лопастями рабочего колеса в напорный патрубок, установленный в радиальном направлении.

Вихревой

Вихревые насосы работают на схожем принципе, только всасывающий патрубок у них смещен относительно оси вращения и находится рядом с подающей трубой. Лопасти имеют специальную форму, образующую вихри. Кроме того, их количество намного превышает число лопаток центробежных насосов. Благодаря им жидкость выталкивается из крыльчатки с гораздо большим усилием. Вихревые конструкции предназначены только для работы с чистой водой, без примесей песка или иных частиц.

Жидкостно-кольцевой

Третий тип конструкции основан на подаче жидкости с помощью лопастей, установленных на роторе, погруженном в воду. При вращении возникает центробежная сила, выталкивающая воду в выходной патрубок. Из-за этого возникает разрежение, благодаря которому вода всасывается в рабочую камеру.

Виды погружных насосов

Высота, на которую погружной насос способен поднять воду, значительно превышает показатели поверхностных конструкций — до 100 м и более. При этом, для правильной установки насоса надо точно знать динамический уровень воды в скважине и опускать насос на глубину, несколько превышающую это значение.

Существует две разновидности погружных насосов:

  • вибрационные
  • центробежные

Вибрационные

В основе работы таких устройств лежит принцип воздействия магнитного поля на сердечник, соединенный с мембраной. Она изгибается, закачивая воду в рабочую камеру, откуда она выводится при обратном ходе мембраны. Однако, специалисты не рекомендуют использовать вибрационные насосы в скважинах, так как они разбивают ее донную часть и выводят ее из строя.

Центробежные

Ее лопатки производят одновременное всасывание потока воды с помощью центрального патрубка, и выброс потока в радиальном направлении и с многократно увеличенной энергией. Возможности таких насосов намного выше, чем у вибрационных моделей, но износ рабочей части наступает гораздо раньше.

Для колодцев

Кроме этого, различают погружные насосы для колодцев и для скважин. Первые предназначены для работы в условиях большого рабочего пространства, поэтому диаметр их корпуса может быть достаточно велик.

Для скважин

Скважинные модели рассчитаны на погружение в обсадную трубу ограниченного размера. Если выбрать насос, слишком плотно входящий в гильзу, при температурном уменьшении диаметра обсадной трубы корпус может застрять и не выйти наружу для проведения ремонта или обслуживания.

Что такое ручной насос для воды

Наличие источника воды на приусадебном участке является залогом отличного урожая. Также не обойтись без нее в бытовых условиях. Однако, водопровод может работать с перебоями, а электроэнергия в отдаленных уголках подается нестабильно. В таких условиях необходимо закупить ручные насосы для воды на дачу.

При наличии неглубоких водоносных горизонтов можно самостоятельно пробурить скважину и стать абсолютно независимым от наличия внешнего водопровода и некачественного сервиса от энергетических компаний. Главное правильно выбрать ручной насос для откачки воды, чтобы он давал максимальный результат с минимальными вложениями и простоем на ремонт и обслуживание.

Монтаж ручных водоподъемных изделий

Изготовление и сборку насоса своими руками удобно осуществлять, когда есть чертежи, например, такой, как показан на рисунке внизу. На нем видно устройство, способ соединения узлов и деталей.

Вариантов установки много. Вначале иногда даже просто подсоединяют к трубе и подкладывают подпорки или подставку. Это обычно делается, если срочно нужна вода. Пройдет немного времени, и хороший хозяин сделает капитальную конструкцию: зафиксирует выступающий участок трубы, устроит красивый и надежный постамент.

Неплохо сделать отвод для насосной станции через тройник. Теперь достигнут оптимальный вариант – в дом вода подается электрической помпой. В хозяйстве для полива, мытья машины достаточно ручной.

Для желающих смастерить насос собственноручно предлагается видеосюжет.

Как правильно выбрать ручной насос для воды

Выбирая водяные насосы для дачи и частного дома или изготавливая ручной насос для воды самостоятельно, следует ориентироваться на ряд параметров как самого устройства, так и источника, из которого будет откачиваться жидкая среда. К таким параметрам, в частности, относятся:

  • глубина залегания водоносного слоя (от нее зависит напор, который должен обеспечить ручной насос для воды из скважины);
  • диаметр обсадной трубы в скважине, если планируется установка насосного оборудования штангового типа;
  • производительность оборудования;
  • степень загрязненности жидкой среды, оказывающая влияние на то, какого типа ручной насос для воды из скважины можно использовать;
  • эргономичность устройства.

Что касается срока службы ручных насосов, то здесь очевидно, что наиболее долговечным будет насос из нержавеющей стали

Оценив все вышеперечисленные параметры, можно определиться, какое ручное насосное устройство вам подойдет больше: садовая колонка для воды поршневого типа, насос штанговый, мембранный или крыльчатый.

Самодельный поршневой насос – этапы изготовления

Одна из главных деталей, от которой во многом зависит производительность устройства – цилиндрический корпус. Его внутренние стенки должны быть гладкими, поэтому, чтобы использовать обыкновенную водопроводную трубу, ее нужно проточить на токарном станке. Хороший вариант – гильза от дизельного двигателя или гидравлический цилиндр. Диаметр – минимум 80 мм, длина — 1 м.

Для изготовления поршня используют любой подходящий материал: металл, пластмассу, даже дерево. По форме он такой же, как внутренняя полость цилиндра, а размером немного меньше. Обязательно устанавливают резиновый уплотнитель в виде кольца, который обеспечивает прилегание к стенкам.

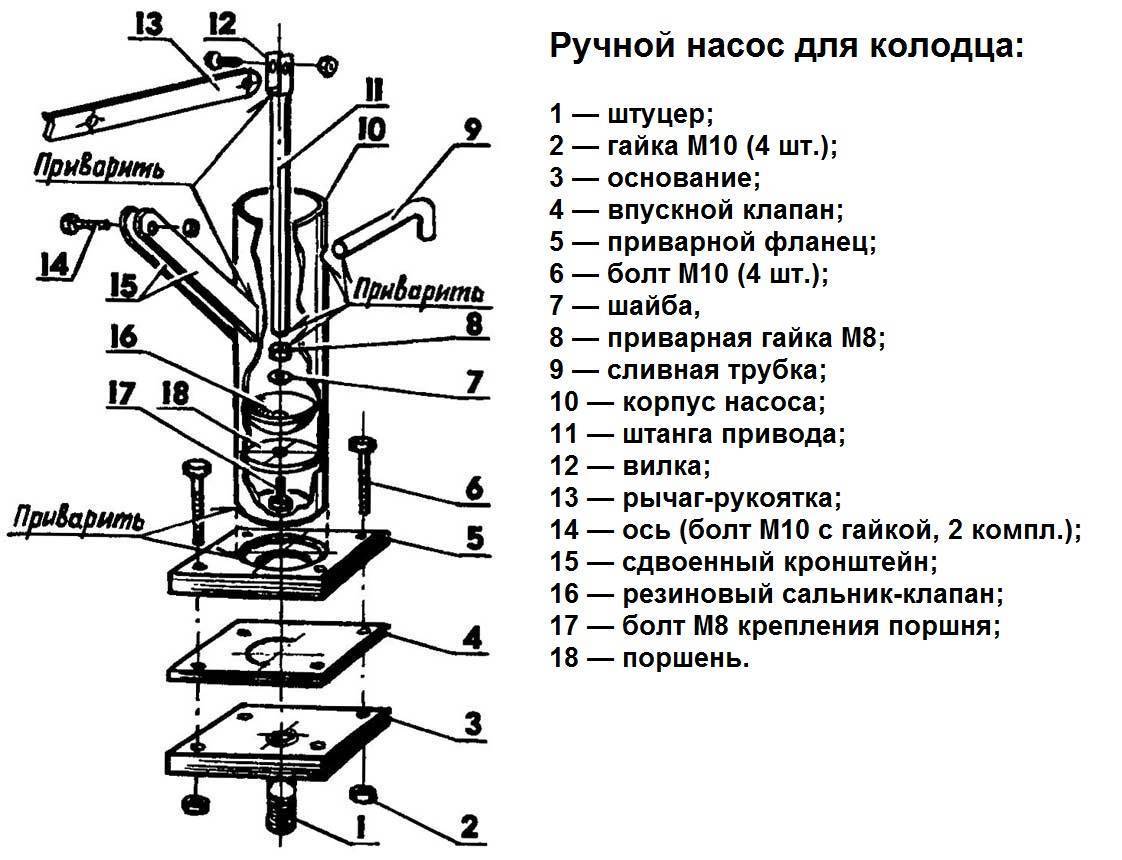

Схема устройства поршневой помпы С обеих сторон корпус закрывают крышками. По центру сверлят отверстия: сверху — под шток, снизу — для заборного водопровода и запорного устройства. Детали можно изготовить из металла или пластмассы. Если планируется использовать дерево, выбирают дуб или лиственницу. От воды они разбухают, зазоры надежно герметизируются. Для входной трубы применяют стальные или полимерные изделия, а также резиновые шланги. Обязательно устанавливают на конце, который погружается в скважину, обратный клапан – покупной или сделанный своими руками из шарика.

Необходим рычаг, соединенный шарниром со штангой. Ее делают из трубы, которую одним концом закрепляют на поршне. С противоположной стороны сверлят сквозное отверстие. Туда заводят болт, который одновременно проходит сквозь ручку, фиксируют гайкой. Чтобы привод самостоятельно возвращался в исходное положение, устанавливают пружину, закрепленную нижней частью на корпусе. В нем также прорезают дыру под выходной патрубок, который вваривают.


Детали для ручного насоса

Самый ответственный узел конструкции – клапаны. Качественное исполнение гарантирует надежную работу и высокую производительность. Главная задача – препятствовать возвращению воды в скважину

Важно не только изготовить детали, но и притереть гнезда. Если контакт будет неплотным, значительная часть жидкости каждый раз уйдет в колодец

Что-то выдавится наружу, но работать с рычагом придется намного интенсивнее и больше.

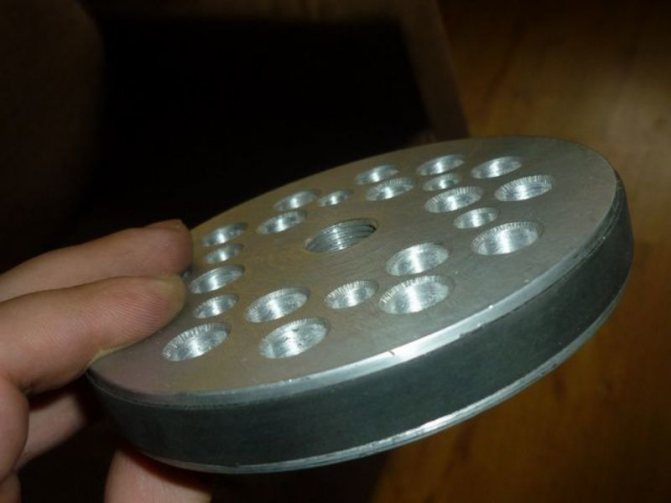

Деталь под клапаны сделана на станочном оборудовании

Клапаны покупают, делают из шариков от подшипника или кусков резины. Последний способ используют, если нет возможности выполнить токарные работы. Не очень толстые круглые резиновые отрезки закрепляют на болтах через входные отверстия, чтобы они закрывались. Когда происходит засасывание жидкости, края приподнимаются, вода поступает в камеру. Это приемлемый вариант, но идеальный – обработка гнезд на фрезерном станке.

Детали изготавливают или покупают. Чтобы собрать устройство, понадобится простой домашний инструмент: дрель, болгарка, плоскогубцы, ключи. Самая сложная работа, которая требует определенной квалификации – соединить между собой сваркой отдельные узлы.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Рис. 9 Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Аналог данной установки — шнековые электронасос, рассчитанный на постоянный водозабор из глубоких водных источников.

Гидравлический таран

Рис. 10 Гидравлический таран

Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.

Аэролифт

Рис. 11 Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Для предотвращения попадания жидкости в напорный воздушный шланг накачивание производят через ниппель.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

Рис. 12 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Как выбрать ручной насос для воды

Если вы считаете, что для перекачки воды из скважины вам целесообразнее установить ручную помпу, то при выборе оборудования стоит придерживаться учёта таких параметров:

  • Глубина зеркала воды в водяной скважине. Поскольку не каждый ручной агрегат способен справляться с подъемом воды с больших глубин.
  • Тип забоя скважины и наличие примесей песка/глины в воде. Как известно, не каждый водяной насос для подъема воды своими руками справится с переработкой грязной воды.
  • Масса агрегата. Все помпы ручного типа по весу колеблются в пределах 4-130 кг, что играет немаловажную роль в транспортировке и установке оборудования.
  • Тип установки. Здесь стоит учесть, планируете ли вы объединить механизм с другими типа ми насосов в одну систему или же это будет простая ручная машина для подъема воды своими руками.
  • Сезон применения агрегата. Так, для постоянной эксплуатации насоса круглый год стоит купить латунный или чугунный агрегат. Если же насос будет использоваться только летом, то можно приобрести более дешевый пластиковый вариант изделия.
  • Возможность перемещения помпы от одного источника к другому, если в этом есть необходимость. К примеру, забор воды из речки/пруда и забор воды из скважины/колодца.
  • Внешний вид механизма. Особенно важен этот пункт для тех, кто не хочет или боится нарушить ландшафтный дизайн своего участка. Для таких случаев существуют интересные модели ручных помп, выполненных в декоративном варианте.

Водяная помпа как еще один тип ручного насоса для скважин

Рисунок 3. Схема глубинного насоса.

Для создания подобной конструкции надо на строительном рынке купить медные трубки и эпоксидный клей. Достаньте старую тормозную камеру (можно применить и новую, но тогда ее придется приобрести) и, разобрав ее, заглушите все отверстия, за исключением одного: оно предназначено для штока (находится в верхней части будущей помпы). В противоположном конце тормозной камеры (внизу) проделывают дрелью несколько отверстий для клапанов. Затем берут отрезок купленной медной трубки (она должна иметь толстые стенки) и подбирают стальной шарик с диаметром, который чуть больше ее калибра. Трубку надо рассверлить на половину длины сверлом. Должно получиться отверстие меньше диаметра шарика. Его помещают в медную трубку (поперек просверленной дырки) и припаивают сверху отрезок медной проволоки. При подъеме воды шарик будет подниматься и открывать ей проход, а при давлении с верхней стороны этот же шарик будет закрывать проем. Медная проволока не даст ему выпасть из трубки.

Затем приступают к изготовлению обратного клапана, который делается по аналогии с вышеописанным входным запором. Отличие состоит в том, что между проволокой и шариком надо разместить пружину . Она нужна для прижима шара к отверстию. Работает эта деталь под давлением сверху и открывает отверстие.

Клапаны вставляют на место и укрепляют с помощью эпоксидного клея. Затем отрезают кусок автомобильной камеры и вырезают из нее круг. Из него будет сделана резиновая мембрана для помпы, а его диаметр должен соответствовать размерам тормозной камеры. В середине этого круга делают отверстие и приклеивают с обеих сторон шайбы эпоксидным клеем.

Для дальнейшей работы понадобится металлический штырь с резьбой, который надо вставить в шайбы и затянуть гайками. Полученная мембрана должна быть приклеена к тормозной камере снизу. Шток пропускают в отверстие вверху устройства и припаивают к нему ручку. Помпа готова к работе (рис. 2).

Виды и особенности

Отдельные виды насосов обладают особой конструкцией, которая осуществляет перекачку воды.

Роторные

Как видно из названия устройства, принципом его работы является движение особого механизма – ротора. Он оснащен особыми продольными прорезями. К данному механизму прижимаются тонкие пластины-шаберы. Этот процесс происходит из-за воздействия особой центробежной силы.

Мембранные

Мембранные насосы механического типа отличаются от остальных видов тем, что в основе их работы нет процессов трения. Агрегаты наделены особыми клапанами шарового типа. Данные элементы способствуют регулярному самоочищению конструкции, а также предотвращают заклеивание механизмов.

Глубинные

Глубинный насос ручного типа представляет собой корпус стандартного типа с поршнем в центре. Но шток, который способствует работе помпы, соединен с выпускной трубой.

Для бутилированной воды

Существуют особые насосы для бутилированной воды. Его часто используют в бытовой сфере, чтобы выкачивать воду из пластиковых бутылей большого объема. В подобном механизме жидкость поднимается по специальной трубе под действием вакуума, а затем через специальный кран выходит в подставленную емкость.

Преимущества и недостатки ручных насосов

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

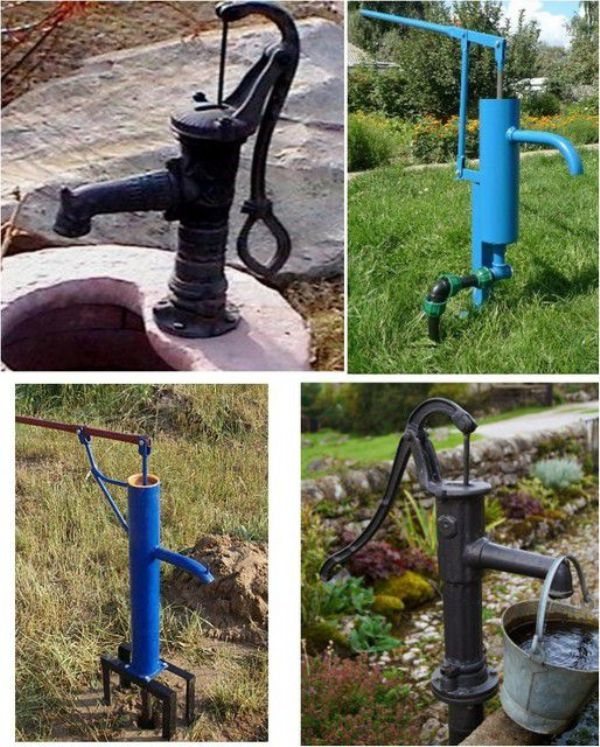

На фото ручной скважинный насос

Ручной водяной насос для скважины при сравнении с электрическими моделями имеет следующие преимущества:

  • невысокая цена,
  • простота конструкции, которая обеспечивает долговечность, износостойкость и минимальную вероятность поломок,
  • автономная работа,
  • нетребовательность агрегатов к месту установки.

Кроме всего прочего, ручные водяные насосы для дачи легко устанавливать и ремонтировать, эти работы можно выполнить самому, нет нужды вызывать и оплачивать услуги специалистов.

Недостатки эксплуатации ручных насосов связаны с низким уровнем комфорта, который способны обеспечить такие модели:

  • необходимость работать физически для того, чтобы агрегат подавал воду из скважины,
  • невозможность непрерывного и постоянного водоснабжения.
