Очистка и небольшой ремонт скважинного насоса
Бывают случаи, когда устройство скважинного насоса не вращается и у его хозяина возникает необходимость разборки насоса. Учтите: у устройства отсутствует внутренний фильтр, а сетка, которая улавливает камни и крупный песок, крепится снаружи между двигателем и насосной частью. По этой причине прекращение вращения, как правило, обуславливается поломкой или засорением рабочих колес. Не крупный засор есть возможность попытаться устранить самостоятельно.
Чистить нужно в несколько этапов:
– Снимите защитную сетку. В новых моделях она закреплена специальным зажимом, открывающимся путем поддевания отверткой или легким нажатием посередине. На старых – есть два обыкновенных болта, которые легко откручиваются
– На широких моделях насосов есть возможность также снять кабель-канал – маленький металлический желобок, защищающий шнур от дефектов.
– Двигатель можно демонтировать и отсоединить от насосной части, открутив четыре болта ключом на 10. после этого надо снять муфты, которые направляют силу двигателя на насос.
– Разобранный аппарат бережно кладут на горизонтальную поверхность
Очень важно не повредить шнур
– Далее надо прокрутить вал головкой на 12 или торцовым ключом, обязательно поддерживая верхнюю часть аппарата. Когда вал сдвинется нужно подать струю воды в насосную часть с целью удаления оттуда частей из-за которых устройство заклинило. Убедившись, что вал может крутиться, старательно отмываем насос, и собираем его в обратной последовательности.
Не редко бываю случаи, когда собственник насоса, заметив, что ось в насосной части не вращается, решают, что заклинило подшипник. Но в насосной части находится один подшипник скольжения и соответственно заклинить не может. Здесь возникла проблема с рабочим колесами и их лучше всего заменить. Если есть запасные детали можно попробовать починить насос самостоятельно. Для этого нужно:
- Упереться в латунную часть низа аппарата и с усилием сдавить оболочку снизу и сверху.
- Воспользовавшись узкозубцами изъять стопорное кольцо. Кольцо находится в специальной канавке и ослабится, если сильно сжать оболочку.
- Все рабочие колеса снять один за другим, потом снять упорную крышку с подшипником.
- Ликвидировать причину заклинивания и сложить детали в обратном порядке.
Делаем поршень для насоса
Теперь необходимо своими руками сделать главный рабочий узел помпы — поршень. Его нужно делать из таких материалов:
- Диск из металла, толщина которого должна быть около 3-4 см;
- Отрез плотной резины такого же сечения как и поршень (толщина материала должна быть не менее 5 см).
- По всей поверхности поршня (металлического диска) делаем отверстия диаметром около 1 см. Их должно быть несколько.
- Сверху диск накрываем резиновой прокладкой и соединяем их.
- Сквозь оба элемента поршня в центральной части нужно сделать разрез для того, чтобы надежно зафиксировать шток.
- В качестве штока можно использовать прут из металла или стали. Его длина должна составлять 1-1,5 м. Шток продеваем через сформированное в поршне отверстие и фиксируем его снизу прочной гайкой.
- Верхний конец штока крепим к рычагу после его вывода через верхнюю крышку корпуса.
Ручная помпа своими руками
Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.
Нам нужны:
- Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
- Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
- Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.
Существует несколько способ сборки такого насоса.
Слив через ручку
Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.
Слив воды через ручку
Итак:
- Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
- Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
- В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.

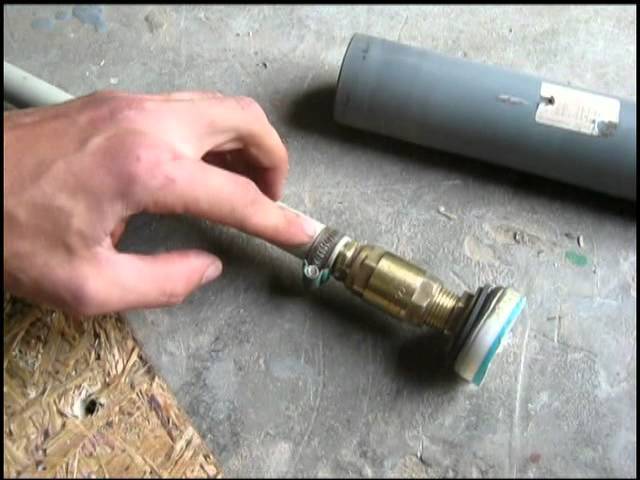

- Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.
- Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
- Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
- Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
- Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.
Сборка бокового слива
Все делается следующим образом:
Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.
- Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
- Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.
Спиральный гидравлический поршень
Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.
Итак:
- Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
- К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
- Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса. - Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.
Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.
Печка-насос
Стоит понимать, что эта конструкция не предназначена для подогрева – она может использоваться, например, для полива огородных грядок.
Для изготовления такого насосного механизма понадобятся следующие материалы:
- металлическая бочка объемом 200л;
- отвод с запорным краном;
- резиновый шланг;
- сетчатый фильтр;
- паяльная лампа.
Изготовление печки-насоса осуществляется в несколько следующих последовательных действий:
- в нижнюю часть бочки врезается патрубок с запорным краном;
- сверху делается герметическое соединение бочки с резиновым шлангом;
- к другому концу шланга прикрепляется сетчатый фильтр, который опускается в водоем;
- под бочкой устанавливается паяльная лампа.
Принцип действия такого насосного механизма заключается в следующих важных моментах:
- бочка наполняется 5–10 литрами воды, а под ней разжигается паяльная лампа;
- образованный пар по шлангу будет вытеснять воздух в водоем;
- паяльную лампу тушат, и, соответственно, бочка начинает остывать, и как следствие, давление в ней начнет падать;
- результатом этих действий будет то, что в бочку начнет поступать вода из водоема.
Возможно, Вам будет также интересна статья о помпах для воды.
Статью о погружном насосе Ручеек читайте здесь.
Прочитав эту статью, Вы получите информацию о вибрационных насосах Малыш.
4 Модификация изделия под глубинную помпу
Если уровень водного зеркала находится ниже 10 м от поверхности земли, обычная поршневая помпа не сможет засосать воду. Требуется небольшая переделка оборудования, чтобы установить в скважину. Специалисты советуют верхнюю крышку всегда делать съемной или вовсе обходиться без нее – это декоративная деталь.

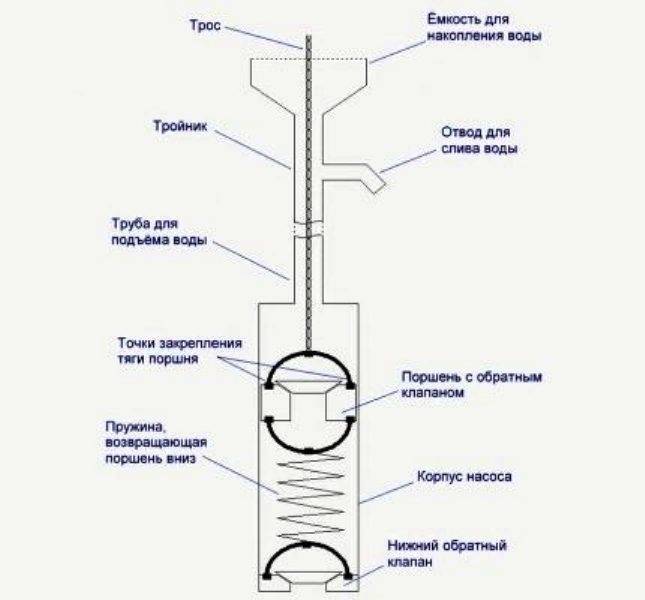

Решение задачи с возвратом поршня – установка пружины
Возможны 2 варианта. При первом штангу делают из алюминиевой трубы. Второй способ заключается в использовании цепи. Понятна ситуация с подъемом механизма: неизвестно, как опустить. Существует несложный выход: к днищу гильзы прикрепить пружину. Она сначала растягивается, а потом, возвращаясь на место, тянет за собой поршень.
Как сделать ручной насос
Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:
- сварочный аппарат;
- электрическая дрель;
- набор сверл;
- токарный станок;
- шабер;
- измерительные устройства — рулетка, линейка;
- технический нож;
- напильник;
- молоток;
- отвертка;
- ветошь.
Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.
Необходимые габариты корпуса:
- диаметр 8 и более см;
- длина от 60 до 80 см.
Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.
Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.
На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.
Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.
Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.
Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.
Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.
Изготовлению обратного (запирающего) клапана следует уделить особое внимание
Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе
Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении
Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.
Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.
Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.
Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.
Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.
Вводная труба может быть сделана из такого материала, как:
- жесткая резина;
- металл;
- пластмасса.
Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.
Различия поверхностных и погружных агрегатов
Все бытовые насосы по месту монтажа разделяют на два типа: погружные и поверхностные. Первые опускают вниз почти до самого дна скважины. Вторые работают на поверхности. Их устанавливают обычно рядом с источником воды или прямо на поверхности воды с помощью специального поплавка.
В работе поверхностных моделей используется принцип всасывания. На эффективность работы такого насоса существенно влияет расстояние, на которое приходится поднимать воду. Обычно их применяют, только если глубина до зеркала воды составляет от восьми метров или меньше.
Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.
Выбирая между погружным и поверхностным насосом, следует учесть гораздо более высокий уровень шума при работе последнего. Чтобы устранить эту неприятность, достаточно закрыть насос деревянным коробом или установить его в отдельном помещении.
- Конструктивная специфика скважины иглы заключается в том, что забиваемый в грунт инструмент, обсадка и подающий воду канал являются одной и той же трубой, к которой и подключается насос.
- Так как глубина абиссинской скважины редко превышает 10 м, то для перекачки воды из нее используются поверхностные насосы.
- Если требуется сформировать запас воды и автоматизировать процесс откачки, к скважине игле подключают насосную станцию.
- Самый простой и дешевый агрегат для обустройства абиссинского трубчатого колодца – ручной насос.
- Если поверхностные насосы втягивают воду, то погружные выталкивают ее наверх. При выборе такого насоса в первую очередь учитывают высоту, на которую придется подавать воду, вернее, расстояние от поверхности до насоса.
Поэтому к данным о динамическом уровне воды следует прибавить еще пару метров. Граничной считается высота в 40 метров. Если данные превышают эту цифру, придется подбирать насос повышенной мощности. В техническом паспорте каждого изделия указана максимальная высота, на которую он может подавать воду.
Визуально насосная техника высокой и малой мощности значительно различается. Более производительные погружные насосы имеют крупный корпус и весят заметно больше моделей, которые справляются с глубиной погружения до 40 метров.
Ориентируясь на глубину погружения, лучше отдать предпочтение агрегатам с некоторым запасом производительности. Если насос рассчитан на работу на глубине 60 метров, он больше подойдет для 50-метровой скважины.
Если же его опустить на предельную глубину, агрегату придется постоянно работать с максимальной нагрузкой, что увеличит скорость его износа и сократит срок эксплуатации. Для скважины с глубиной погружения 60 метров лучше взять насос, рассчитанный на работу на глубине 70 метров.
По самым разным причинам вода может перестать поступать к устройству. Если при этом насос продолжает работать, он может перегреться, сломаться, сгореть и т.п. При наличии соответствующей автоматики устройство будет отключено от питания, как только начнет работать на холостом ходу, что предотвратит появление неисправностей.
- Погружные насосы сложно перепутать с поверхностными. Их узнают по удлиненным корпусам, выполненным из нержавеющей стали.
- Насос погружного типа верхом подсоединяется к подающей воду трубе. Внизу агрегата находится фильтр и водозаборное устройство.
- Погружной насос работает непосредственно в водозаборной выработке, его двигатель всегда охлажден водой, потому редко перегорает при правильной эксплуатации.
- Насосы погружного типа работают в скважине, потому не беспокоят владельцев звуком мотора. Однако для подобных систем нужен кессон, чтобы защитить источник от хищения оборудования.
Вариант #3 – печь, создающая разницу давления
Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.
Для такого насоса необходимо:
- стальная бочка на 200 литров;
- примус или паяльная лампа;
- патрубок с краном;
- сетчатая насадка для шланга;
- шланг резиновый;
- дрель.
Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.
Свежие записи
Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву
Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать
В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.
Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.
Устройство и схема гидравлического насоса с ручным приводом
Схема гидравлического насоса ручного
Ручной гидронасос состоит из двух главных частей, качающий узел (1) и гидравлический бак (2). Они соединены между собой шпилькой (3).
Залив жидкости через отверстие, предварительно открутив закрывающую его пробку (4).
Ручка (6) с рычагом (7) приводит в движение плунжер (8) первой и второй ступеней, сделанных как одна деталь.
Качающий узел имеет двухступенчатую структуру.
Защиту от перегрузки осуществляет предохранительный клапан (9).
Скидывание давления и извлечение гидравлической жидкости из полости цилиндра в бак происходит с помощью винта (10).
Насос на энергии солнца
При желании огонь можно заменить солнечной энергией. Для строительства такого насоса нужно выполнить следующие действия.
Насос на энергии солнца
Этап 1. Изготавливается решетка из металлических трубок, выход при этом должен быть один. Далее готовая решетка покрывается черной краской.
Этап 2. Входное отверстие подводится к алюминиевому бидону.
Этап 3. Крышка бидона оснащается впускным и выпускным клапанами. Для этого идеально подойдут ниппели со старых автомобильных шин.
Этап 4. К выводу решетки внутри бидона подключается небольшая резиновая емкость, например, автомобильная камера.
Этап 5. Выход на крышке соединяется со шлангом, ведущим к водоему или скважине. Другой конец шланга выводится из водоема, оборудуется наконечником от лейки и устанавливается над решеткой.
Работает этот насос следующим образом. Решетка нагревается, а воздух, находящийся в ней, расширяется и надувает резиновую емкость. Вследствие этого воздух вытесняется из бидона и поступает в водоем, где, поднимаясь, влечет за собой воду. Небольшое количество воды поступает в лейку для охлаждения решетки, после чего цикл повторяется.
Как видим, с помощью сноровки и минимального набора инструментов можно изготовить водяной насос практически из всего. Для ознакомления с другими технологиями рекомендуем посмотреть тематический видеоролик.
Расчет колодезного насоса для водоснабжения дома
При расчете колодезного электронасоса для постоянного водоснабжения индивидуального дома основными результатами полученных вычислений являются высота водного столба и объем перекачиваемой жидкости. Исходными данными служат предполагаемые или рассчитанные объемы водопотребления по таблицам или при помощи онлайн калькуляторов.
Объем потребления
Существуют два основных метода подсчета потребляемого объема воды: первый состоит в вычислении водопотребления каждым проживающим, второй заключается в подсчете общего расхода воды сантехническими приборами. В том и другом случае используют таблицы или онлайн калькуляторы. Показатель среднесуточного потребления воды одним человеком является более значимым в расчетах способности источника поддерживать статический уровень воды при постоянном водопотреблении с определенным объемом.
Основной задачей электронасоса является достаточное наполнение магистрали водой при одновременном включении максимального количества сантехнических приборов, которое может быть использовано проживающими с учетом работающей бытовой техники (стиральной и посудомоечной машин).
Поэтому, когда по таблицам подсчитывают и складывают водопотребление всех сантехнических приборов, это не совсем верно – для удобства индивидуальный жилой дом может содержать несколько санитарных узлов, избыточное количество душевых кабин и ванн, которыми хозяева редко пользуются. Если данная сантехника учитывается при расчетах общего водопотребления, результатом будут избыточные параметры пропускной способности приобретаемого насоса – это приведет к перерасходу электроэнергии и неоправданным финансовым затратам.
Для расчета максимального объема водопотребления в единицу времени семьей из трех человек, проживающих в индивидуальном жилом доме, можно воспользоваться онлайн калькулятором или произвести несложные вычисления вручную. Если взять три источника с наибольшим расходом воды и добавить небольшой объем от бытовой техники (в таблицах указаны значения, которые не следует принимать в расчет – потребление техникой воды не происходит в постоянном режиме), то в результате простых расчетов вручную получим пиковое потребление воды на семью из 3 человек – 2,5 м.куб./ч. Показатель получен при использовании наиболее водоемкого сантехнического оборудования – ванной, при отсутствии таких удобств вполне достаточно подачи воды объемом 2 м.куб./ч.

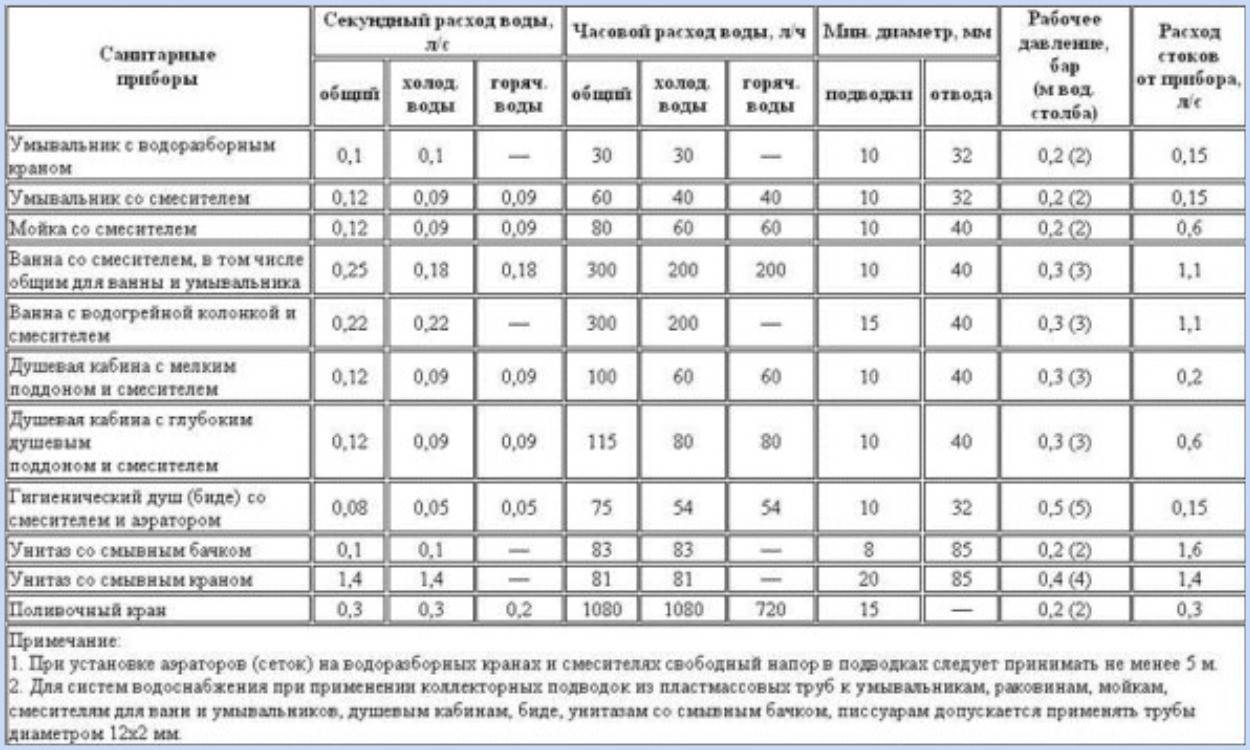

Рис. 13 Таблица потребления воды сантехническими приборами
Напор
При расчете напора используется формула, приведенная выше для организации полива (Н = Нв + Нг + Нп + Нд), вычисления проводятся по той же методике, основная проблема – расчет гидравлического сопротивления, точнее той части напора, которое понадобится на преодоление участков сопротивления труб.
Также существует таблицы с учетом сопротивлений фитингов, кранов, отводов, тройников и прочих деталей сантехнической арматуры. По онлайн-калькуляторам можно рассчитать гидравлическое сопротивление трубопроводной магистрали заданной длины в зависимости от материала ее изготовления и диаметра. Если магистраль сделана из гидравлически гладких труб ПНД диаметром более 1 дюйма и собрана в соответствии со стандартными нормативами, ее гидравлическое сопротивление можно принять равным 20% от всей длины линии.
К примеру, рассчитаем напорные характеристики погружного насоса, установленного на глубину 10 м, расстояние до дома при этом составляет 50 метров, длина линии в доме 50 метров, 5 метров высота подъема от подвала на второй этаж, наивысшее давление в системе 3 бара. Аналогично рассмотренной выше методике получаем результат:
Н = 10 + (5 + 5) + 5 + 115 х 20 / 100 + 30 = 78 (м.)
По графику напорных характеристик определяем подходящий электронасос, выбор устройства бренда Джилекс для решения поставленных задач нам не подойдет (объем подачи 2,5 м.куб./ч. соответствует 41,6 л./м.)., поэтому его мы не рассматриваем. Соответствующая модель SQ-2-85 есть в линейке оборудования Grundfos (рис. 14, точка 5), с помощью которой можно сделать водопровод с рассчитанными параметрами.
Рис. 14 Напорные характеристики Grundfos
