Сабвуфер своими руками: от начального уровня к высокому классу

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

Ремонт сколов и трещин на лобовом стекле своими руками: доступные способы

Рубрика: Ремонт своими руками

• 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
• 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
• 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
• 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
• 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

Рекомендации

Следует помнить, что выходное напряжение при мощности усилителя в сотни ватт может достигать 40 вольт. Звук – быстропеременный ток с непостоянной частотой. Вы получите удар током и при более низких значениях высокочастотного напряжения. Не хватайтесь руками за оголённые (в местах соединений) провода колонки, работающей на полную мощность. Бывали случаи, когда людей било током и от 25 В с частотой, к примеру, 8 килогерц.

Колонка, которую будет слышно за три километра, потребует и мощной линии питания. На элитных дискотеках Москвы и Санкт-Петербурга использовались сабвуферы с мощностью до 500 кВт. Для такого звука порой требовались отдельная подстанция и силовая линия, рассчитанные на сверхвысокую нагрузку. Усилители и колонки в готовом виде стоят не один миллион рублей. Один лишь динамик обойдётся в несколько сотен тысяч рублей. Не гонитесь за киловаттами. Качественный «автозвук» ограничен одной-двумя сотнями ватт. Главное – настроить эквалайзер и рассчитать акустику, и вам хватит 10-50 Вт на каждый стереоканал.

Создавая для себя мощный сабвуфер, убедитесь, что динамик не излучает инфразвуковые частоты (до 20 Гц). Не пытайтесь их получить! Обычный звук с частотой 20-20000 Гц заставляет ваше тело вибрировать и являет собой небольшую опасность. Но звуковые волны с частотой 6-8 Гц при аналогичной мощности и громкости колонки способны привести к разрыву внутренних органов, ибо те входят в резонанс. Волны же с частотой 16-18 Гц вызывают галлюцинации – именно этот эффект использовали в диско-клубах.

Молодёжь, пришедшая приятно провести время на дискотеку, где громкий звук содержал крайне низкие частоты и служил аудионаркотиком, впадала в состояние изменённого сознания даже без употребления спиртного и табака. Современные производители не допускают, чтобы динамики, транзисторы и микросхемы выдавали инфразвук. Дело в том, что его применение ограничено научными лабораторными испытаниями, а не предназначено для бытового использования. В обычных гражданских целях мощный инфразвук запрещён законодательством.

Сабвуфер не может использоваться в полевых, полностью мобильных условиях. Если вам хочется звука, как в автомобиле, с хорошо выраженными частотами 20-80 Гц на прогулке или в походе, используйте мощные наушники для геймеров, полностью закрывающие уши. Они работают с любыми частотами от 20 до 20000 Гц. Нужные настройки звука выставляются в программном медиаплеере на смартфоне, планшете или ультрабуке.

Компьютер не выдаст десятки ватт мощности – его предусилитель рассчитан лишь на 1-2 Вт. Не подключайте сабвуфер напрямую к выходу звуковой карты: сопротивление колонки в 8 и менее ом сожжёт оконечные каскады звукового тракта.

Мощный сабвуфер, изготовленный собственноручно, позволяет сэкономить на общей стоимости колонки в 10 и более раз. Обладая навыками в монтажных и слесарных работах, вы сбережёте 10 и более тысяч рублей из своего бюджета.

Как сделать сабвуфер своими руками, смотрите далее.

Как выбрать настройку ЧВ короба для сабвуфера

by SOUNDLOAD · 30.12.2015

Наверное, вы хотя бы что-то слыхали о четвертьволновых резонаторах.
Этот вид корпусов используется при построении сабвуферов и НЧ звеньев акустических систем не так уж широко по сравнению, скажем, с фазоинвертором и закрытым ящиком.

Но почему? Ведь четвертьволновик даёт несомненные жирные плюсы:

• выигрыш в КПД,
• отличную проработку баса,
• низкий уровень групповых задержек.

Словом, «и громко, и качественно».

Возможно, потому, что есть минусы:

• относительно большой объем ящика,
• ЧВ не терпит перегрузок,
• довольно требователен к выбору динамика.

Впрочем, последний пункт относится и к фазоинвертору.

Возможно, широкое применение ЧВ сдерживается и некоторой трудоёмкостью его расчета.

Хотя сам по себе расчет не так уж сложен, но обычно пока спроектируешь короб, приходится перебрать несколько вариантов, каждый раз заново всё пересчитывая. Это и утомительно, и отнимает много времени.

Если не применять различные программы, то ЧВ короб можно подогнать по следующим параметрам:

1. Какую настройку частоты выбрать

Частота (Гц)	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45
1к2 (раскрыв) м.	3,25	3,15	3,06	2,97	2,87	2,78	2,71	2,64	2,58	2,51	2,44	2,39	2,33	2,28	2,22	2,17
1к1 (прямой) м.	2,86	2,78	2,70	2,62	2,54	2,46	2,40	2,34	2,27	2,21	2,15	2,10	2,05	2,00	1,96	1,91
2к1 (сужение) м.	2,46	2,39	2,32	2,25	2,18	2,11	2,06	2,00	1,95	1,89	1,84	1,80	1,76	1,72	1,68	1,64
Муз. предпочтения	«Нигга»	«Все подряд»	«Туц-Туц»

1к2 — Этот порт как рупор…увеличеваеться на окончании, размеры его больше, но КПД выше.

1к1 — Это самый простой порт…прямой! В таблице указана длина порта.

2к1 — Сужающийся порт, сэкономит место, при правильном расчете разницы от двух предыдущих не отличить.

2. Какая нужна площадь порта?

Выбираем размер своего динамика и требования от корпуса(максимум музыкальности или компромисс, между громкостью и качеством). Для двух динамиков, площадь порта в 2 раза больше.

Размер динамика (дюймы)	Эффективная площадь диффузора (см^2)	Музыкальный корпус (см^2)	МузыкаГромкость (см^2)	Максимальная громкость (см^2)
4	50	50	75	100
5	75	75	110	150
6	125	125	180	250
8	200	200	300	400
10	310	310	465	600
12	480	480	720	950
13	600	600	900	1200
15	800	800	1200	1600
18	1200	1200	1800	2400

3. Характеристики динамиков идеально подходящих для ЧВ коробов

Размер динамика (дюйм)	Добротность (qts)*	Резонанс динамика (fs)*	Эквивалентный объем (Vas)
5 и меньше	0,5 и выше	60 и выше	15 и меньше
6	0,5-0,4	50-60	20
8	0,4	40-50	40
10	0,4	30-35	70
12	0,4	25-30	100
15	0,3	25-30	150
18	0,3 и ниже	25 и ниже	200 и больше

• *наиболее важный параметр
• Для расчетов удобно использовать программу для ЧВ коробов

Автосабвуферы

Автомобильные сабвуферы ставят в большинстве случаев или в грузовой отсек, или под сиденье водителя, или за спинку заднего сиденья, поз. 1-3 на рис. В первом варианте короб забирает нужный объем, в другом саб работает в тяжёлых условиях и может быть повреждён ногами, в третьем – не всякий пассажир сумеет терпеть мощный бас прямо возле ушей.

Автомобильные сабвуферы

Сейчас автомобильный сабвуфер очень часто делают типа стелс (stealth), вмонтированным в нишу заднего крыла, поз. 4 и 5. Подбаса хорошей мощности добиваются, используя особые автодинамики диаметром 12” с жёстким диффузором, мало склонным мембранному эффекту, поз. 5. Как выполнить сабвуфер для автомобиля путем отформовки крыльевой ниши, см. отпечаток. видео.

Как подобрать динамики для своего сабвуфера

Сабвуферы применяются в автомобилях для улучшения звучания музыки на низких частотах. Для обычного прослушивания мелодий или радиопередачи штатной аудиосистемы в машине бывает вполне достаточно, но ценители громкого и чистого звука на пониженных частотах предпочитают размещать в салоне сабвуфер.

Во время подбора динамиков для будущего изделия, автовладелец узнаёт, что по форме и размеру они могут быть круглыми или овальными. Обычно (исходя из габаритов салона автомобиля) выбираются круглые динамики с диаметром 10, 13 или 16 см, а также овальные длиной 15х23 см. Соответственно, чем больше диаметр динамика, тем качественнее будет воспроизводиться звук на низких частотах.

Как узнать, какие автомобильные динамики вам подойдут

Перед самостоятельным изготовлением сабвуфера в автомобиль требуется уточнить несколько основных тезисов:

• на качество звучания музыки в машине форма динамиков никак не влияет;
• на глубину и сочность звука влияет только размер динамика;
• необходимо хорошо продумать, какой именно формы и размера нужны динамики, чтобы сабвуфер уместно смотрелся в салоне.

Дизайн не имеет первостепенного значения, поэтому при выборе динамика приоритетными являются его технические характеристики

https://youtube.com/watch?v=207fdwT4HJA

Делаем скрытый сабвуфер своими руками

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы — 18 литров. Для изготовления пассивного стелс сабвуфера нам потребуются: • низкочастотный динамик; • защитная решетка и розетка для подключения к усилителю; • провод для подключения динамика к розетке; • многослойная фанера или ДСП (толщина 20 мм); • небольшой кусок ДВП; • эпоксидный клей; • кисточка; • стеклоткань; • монтажный скотч; • полиэтиленовая пленка; • саморезы по дереву; • дрель, лобзик. После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя.

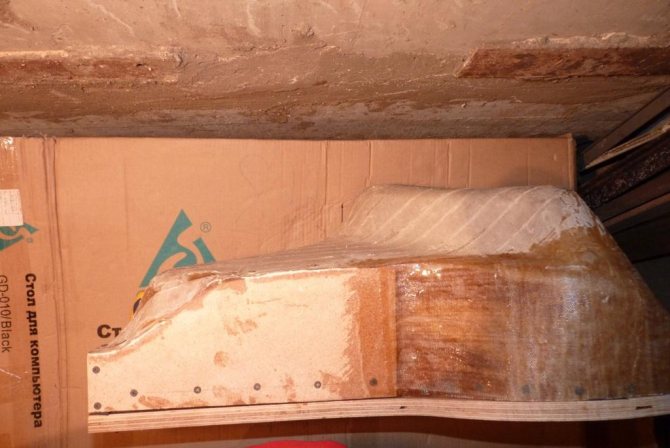

Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.

Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).

Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.

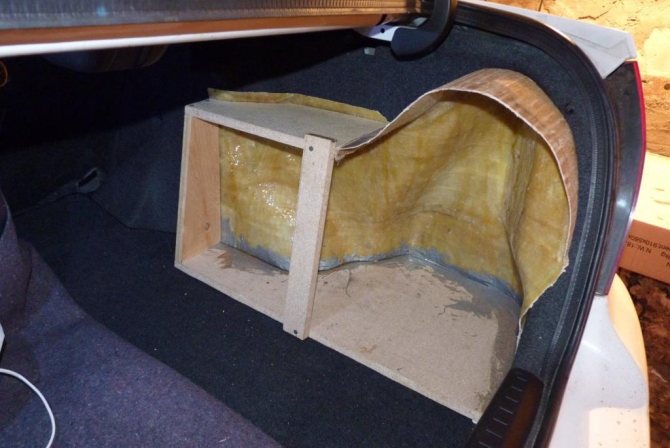

В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.

Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет — скрепляем саморезами.

Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся.

Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное — надежно прикрепить ее к округлому элементу.

Вырезаем отверстие в торце для розетки.

В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера.

Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта — покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.

Выравниваем все наждачной бумагой, грунтуем и красим. Сабвуфер готов!

Усилитель в автомобиль

Для многих водителей одной из важнейшей опции системы комфорта автомобиля является громкий и качественный звук. Нередко новички-автомобилисты, покупая новую магнитолу, разочаровываются в ее мощности, хотя на упаковке нарисованы разрывающиеся динамики. Некоторые пытаются решить проблему, приобретая более мощные динамики, но громкость становится еще меньше.

На самом деле причина заключается в том, что выходной мощности головного устройства не хватает, чтобы заставить динамики в машине звучать громче. Для решения проблемы в аудиосистему подключают усилитель. Разберемся, как он работает, какие они бывают, а также как его правильно подключить.

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

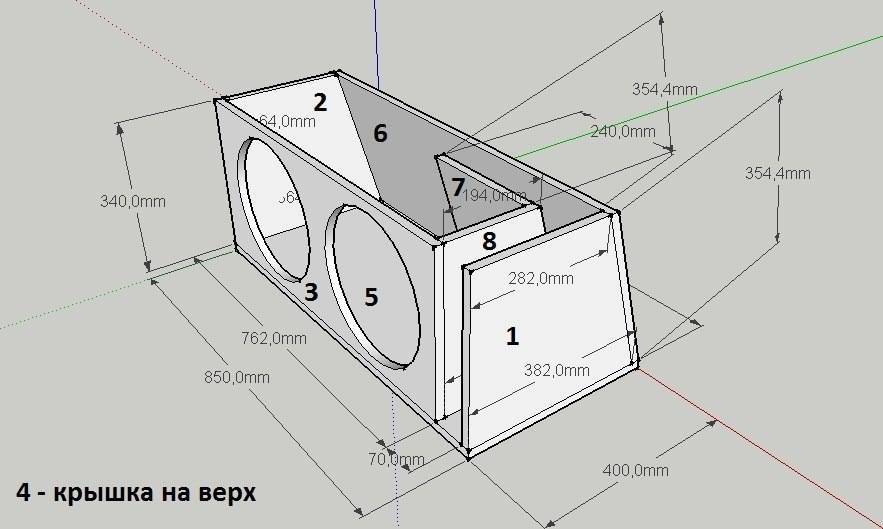

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями. Самый лучший, при этом простой и доступный вариант это клей ПВА, в случае если нужно заполнить какое-то увеличенное пространство, неровность или щель, то смешайте его с мелкими опилками это станет отличной «замазкой».  Если вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Жидкие гвозди так же можно использовать, но это будет дороже и в большинстве случаев неоправданно, но если у вас вдруг завалялся лишний тюбик, то никаких проблем. А вот именно герметик использовать не стоит, он хоть и заполнит щели, но жесткость корпуса от этого пострадает.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее, либо выбирайте с достаточно мощными пружинами. Устанавливая клеммник (терминал) для подключения сабвуфера не забудьте проклеить по периметру место соединения с корпусом. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Насадка для круглых отверстий

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

О компьютерных расчетах

Не думайте, что JBL SpeakerShop или др. программа расчета акустики выдаст вам единственно возможный самый-самый правильный вариант. Компьютерные программы пишутся по устоявшимся проверенным алгоритмам, но нетривиальные решения невозможны только в богословии. «Все знают, что так делать нельзя. Находится болван, который этого не знает. Он-то и делает изобретение» – Томас Альва Эдисон.

SpeakerShop появился не так давно, разработано это приложение весьма основательно и то, что пользуются им очень активно, безусловный плюс как разработчикам, так и любителям. Но чем-то теперешняя ситуация с ним похожа на историю с первыми фотошопами. Кто юзал еще винду 3.11, помните? – тогда по обработке картинок просто с ума сходили. А потом оказалось – чтобы сделать хороший снимок, нужно все-таки уметь фотографировать.

Как сделать сабвуфер

Сабвуфер можно сделать из стеклопластика или фанеры. Как правило, он устанавливается в багажном отсеке. Но со стеклопластиком новичку будет справиться достаточно сложно. Поэтому подробно рассмотрим процесс изготовления из фанеры. Это одна из самых простых моделей саба закрытого типа с фазоинвертором, который можно сделать самостоятельно.

Что нам понадобится, чтобы сделать сабвуфер:

• Фанера, толщиной не меньше 20 мм
• Герметик и пистолет для него
• Ткань или ковролин
• Шурупы и саморезы
• Электролобзик и шуруповерт
• Степлер, скобы к нему, клей
• Наждачная бумага
• Пространство

Если не найдете такой фанеры, то подойдет любая, толще 10 мм. Но чем больше ее толщина, тем меньше она будет вибрировать и, соответственно, меньше будет дополнительных помех звука саба.

• Первым делом рассчитываем литраж короба под динамик. Для этого можно воспользоваться программой speakershop. После этого, расчерчиваем фанерные листы по чертежу
• Затем, электролобзиком разрезаем по нанесенным линиям
• Для того чтобы согнуть лист ДВП в трубку, достаточно его распарить. После то, как получился цилиндр по краю его надо скрепить саморезами, используя внутреннюю планку
• После этого, к нему прикрепляются с обеих сторон донышки. Для этого используем клей и степлер. Но лучше все — таки, для этой цели использовать те же саморезы. Все стыки обязательно обработать герметиком
• Следующий шаг – обтянуть короб выбранным материалом. Это может быть ткань, кожа или что-то иное

И, в заключение, устанавливается фазоинверторная труба, усилитель и припаиваются клеммы для того, чтобы подключить провода.

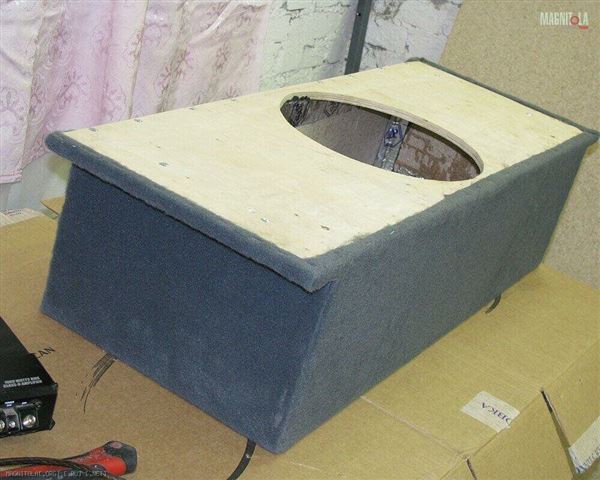

Прямоугольный короб из фанеры

Также короб для саба может быть трапецевидной формы. И его еще проще сделать, чем предыдущий.

Набор инструментов остается тем же, как и для цилиндрического короба.

• Используя ту же программу speakershop, рассчитываем объем будущего короба
• Расчерчиваем листы фанеры и распиливаем его
• После того, как детали вырезали, к нижней части короба саморезами прикручиваем переднюю стенку. А затем, таким же образом, прикрепляем и верхнюю панель
• Следующий шаг – это наметить линию скоса на МДФ-панели. От нижнего края ящика, вычитаем толщину листа фанеры и чертим. Лишнее убираем рубанком или лобзиком
• После этого, можно вставить боковые части и прикрепить их саморезами
• Все стыки обязательно обработать герметиком. Осталось разобраться с задней панелью, на которой необходимо выпилить отверстия под фазоинверторы. Перед тем, как это делать, нужно с помощью циркуля начертить их диаметр на фанере. Также, это отверстие можно сделать и на боковой стенке
• Сами фазоинверторы можно изготовить из остатков пластиковой трубы, соответствующего диаметра. Осталось только их подключить
• Теперь можно оклеить сверху корпус тканью. Перед этим, желательно зашкурить корпус наждачкой и после этого протереть снаружи и внутри влажной тряпкой
• Можно вставлять фазоинвертор и усилитель. Работа окончена

Как сделать сабвуфер своими руками в автомобиль? Дело довольно простое. если разобраться в его назначении и комплектующих. Сабвуфер — это такая акустическая система, при которой воспроизводятся низкие частоты в диапазоне звука 20-120Гц. Он необходим для создания полного объемного звучания, особенно актуального для танцевальной и рок-музыки. Среднестатистическая акустическая система не способна воспроизвести этот диапазон, так как человеческим ухом он не распознается в полной мере.

Мы слышим басы, чувствуем вибрации, в общем — для автомобиля это самое оно, установить можно в любом месте. Однако, рекомендуем использовать багажное место, там и места вдовольи мешать никому не будет. Размеры будущего сабвуфера определяются динамиками, которые вы подобрали. Как правило, они имеют довольно большой диаметр.

Сделать самодельный сабвуфер для авто не сложно: собрать коробку и установить в нее динамик, главное в этом деле — подобрать динамик. Мы советуем прислушаться к этой информации. Она поможет достичь качества звука и труды будут не напрасными.

Изготовление сабвуфера своими руками включает в себя такие этапы:

• определение с динамиком;
• расчет и проектирование коробки для сабвуфера;
• изготовление такого короба;
• декоративное оформление изделия;
• установка в автомобиль.

Вариант №3. Расчет размера фазоинвертора по номограмме

рис. 10. Номограмма для расчета размера фазоинвертора

В области низких частот работа громкоговорителя не зависит от формы ящика или типа фазоинвертора, а определяется
лишь двумя параметрами акустического оформления — объемом ящика-фазоинвертора V и частотой его настройки
F_b. К нахождению этих величин и сводится в основном расчет акустического оформления.

Для того чтобы уяснить методику расчета громкоговорителей с помощью номограммы, рассмотрим несколько примеров.

Пример 1.Рассчитать оптимальное акустическое оформление для известной низкочастотной головки.
Допустим, что с помощью измерений параметры головки определены: Q_a=3,2, Q_e=0,33,
V_as=0,120м3, f_s=40 Гц. При работе от усилителя с нулевым выходным сопротивлением (R_g=0)
Q_t головки составит 0,3. Отметим на оси абсцисс точку Q_t=0,3, проведем через нее
перпендикулярную оси прямую и найдем ординаты точек пересечения прямой с кривыми в верхней и нижней частях
номограммы: V_as/V=3, f_b/f_s=1,25, f₃/f_s=1,47. Подставляя в
полученные отношения измеренные значения параметров головки V_as=0,120м3, f_s=40 Гц, находим:
V=0,04 м3, f_b=50 Гц, f₃=59 Гц. Таким образом, если не принимать мер к
дополнительному регулированию Q_t, для получения гладкой частотной характеристики громкоговорителя
заданную головку достаточно поместить в ящик-фазоинвертор объемом 0,04 м3 и настроить его на частоту 50
Гц. Частота среза громкоговорителя при этом окажется равной 59 Гц.

Пример 2.Для той же исходной головки с Q_a=3,2, Q_e=0,33, V_as=0,120м3,
f_s=40 Гц требуется так рассчитать параметры ящика-фазоинвертора, чтобы частота среза громкоговорителя
оказалась равной 35 Гц. При оговоренной частоте среза расчет начинается с определения f₃/f_s. В
рассматриваемом случае f₃/f_s=0,875. Далее через точку с ординатой 0,875 на кривой
f₃/f_s проводится прямая, перпендикулярная оси абсцисс, и определяются координаты точек
пересечения ее с кривыми V_as/V и f_b/f_s , т. е. Q_t=0,415, V_as/V=1.05,
f_b/f_s =0.93. Подставляя в полученные отношения значения параметров головки V_as=0,12м3,
f_s=40 Гц, находим V=0,114 м3, f_b=37 Гц. Следовательно, для того чтобы получить
гладкую частотную характеристику громкоговорителя с частотой среза f3=35 Гц, объем ящика-фазоинвертора должен
составлять 0,114 м3, а частота настройки — 37 Гц. Кроме того, поскольку требуемое значение общего Q
головки отличается от измеренного (при работе от усилителя с нулевым выходным сопротивлением Q_t=0.3), для
достижения желаемой формы частотной характеристики потребуется дополнительное регулирование этого параметра.

Пример 3. Дана низкочастотная головка (Q_a=3,2, Q_e=0,33,
V_as=0,12м3, fs=40 Гц) и задан объем акустического оформления 19 V=0,06 м3.
Требуется рассчитать громкоговоритель, обладающий гладкой частотной характеристикой. Определим отношение
V_as/V =2. Через точку с ординатой 2 на кривой V_as/V проведем прямую, перпендикулярную оси
абсцисс, и найдем координаты точек пересечения ее с кривыми f_b/f_s и
f₃/f_s : Q_t=0,345; f_b/f_s=1,1; f₃/f_s=1,2.
Подставляя в последние отношения значения параметров головки, находим fb=44 Гц, f3=48 Гц. Таким образом, чтобы с
данной головкой и в ящике оговоренных размеров получить гладкую частотную характеристику громкоговорителя,
потребуется настроить ящик-фазоинвертор на частоту f_b=44 Гц и с помощью средств регулирования довести
общее Q головки до значения 0,345.

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд  дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку,  электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

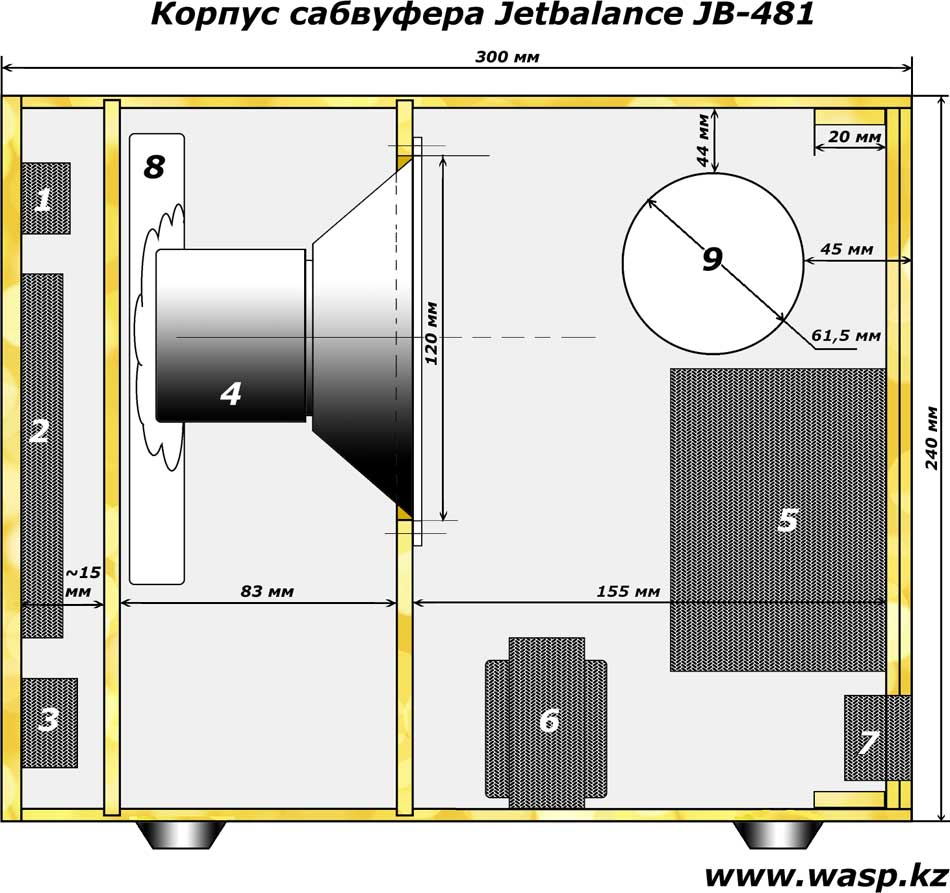

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы,  рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры. Затем вырезается отверстие под щель фазоинвертора

Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы  не возникало резонансных колебаний

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы  не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры  эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.
