Соблюдаем шаг крепления сэндвич панелей к металлоконструкциям по высоте для отделки дома: вертикальная и горизонтальная раскладка – Обзор

Варианты стыковок

Существует несколько вариантов стыковки сэндвич-панелей между собой:

Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.

Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.

Термозамок. Этот вариант обладает наиболее сложной конфигурацией из всех представленных. Это разновидность классического метода, но при дополнительных особенностях. Так, с одной стороны панели есть продольный выступ, а с другой – паз. Соединение осуществляется по принципу «паз-шип», что обеспечивает максимальную прочность: элементы скреплены надёжно и не разъединяются даже под воздействием больших нагрузок. Этот метод применим при возведении зданий в регионах с неблагоприятными климатическими условиями и большими ветровыми нагрузками. Термозамок называют энергосберегающим методом крепления, потому что он не допускает выход тепла из здания.

Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:

Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика.
Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.

Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.

Технология монтажа сэндвич панелей видео

Сэндвич-панели: правила установки стеновых панелей

Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.

Монтаж

Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.

Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.

Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:

внахлест;

с использованием вытяжных заклепок;

согласно разработанной схеме;

с подгонкой и подрезкой фасонных элементов;

с последующей герметизацией стыков.

Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии

При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)

Основные моменты вертикальной раскладки:

#8212; рекомендуемая длина панелей – не менее 8 м;

#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;

#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;

#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;

#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);

#8212; утепление стыка выполняют монтажной пеной либо минватой;

#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;

#8212; разгрузочные ригели устанавливаются через каждые 9 метров;

#8212; с помощью отвеса проверяют точность монтажа по вертикали;

#8212; обеспечивают контроль плотности прилегания гребня в замках;

#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.

Рекомендации профессионалов

Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.

Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.

Комплектующие

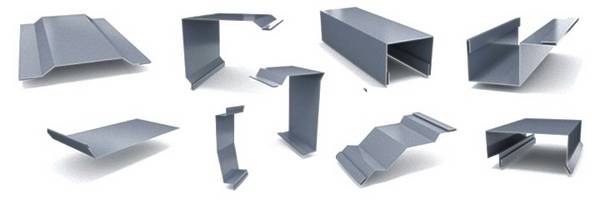

Помимо рядовых панелей, для установки обшивки требуются дополнительные элементы. Комплектующие, или, как их еще называют, доборные элементы, без которых обшить дом будет затруднительно (фото ниже):

  • Стартовая планка. Это специальная рейка с пазом для установка нижнего ряда панелей.
  • J-планка. Служит для завершения полотна обшивки, или для любого оформления примыкания полотна к другим плоскостям (например, при оформлении оконных проемов, она ограничивает обрамление окна со стороны оконного блока).
  • Угловой профиль. Элемент, служащий для отделки внешних углов. Для панелей Деке установка угловых профилей намного проще, поскольку они монтируются поверх полотен обеих сторон угла и накрывают их. Типичного паза, в который вставляются боковые стороны панелей, у них не имеется. Для обеспечения надежного монтажа имеется стартовый угловой профиль, служащий опорной точкой для углового профиля.
  • Бордюр. Используется для оформления торцевых участков полотна, свесов или прочих участков. Для его установки используется
  • Базовая планка. Служит для оформления внутренних углов, крепления бордюров и т.д.
  • Фасадный околооконный профиль. Служит опорной планкой при отделке оконных или дверных проемов.
  • Внутренний угол. Служит для оформления внутренних углов поверхности.

Перечень доборных элементов для фасадных панелей Деке намного короче, чем это бывает у обычных типов сайдинга, а технология монтажа проще и понятнее, что также является преимуществом материала.

Монтаж сэндвич панелей своими руками — типы креплений, способы резки и советы по установке

Монтаж сэндвич панелей своими руками

Одним из достаточно популярных материалов для быстровозводимых строений являются стеновые сэндвич панели .

Применяют данный материал не только для облицовки, но и утепления. Так же можно использовать его не только для фасадных, но и для кровельных или внутренних работ, таких как изготовление перекрытий или перегородок.

В данной статье, мы рассмотрим монтаж сэндвич панелей своими руками от этапа подготовки до этапа постобработки поверхности.

Почему следует выбирать именно такую отделку? Как минимум потому, что монтаж может производиться без применения редких инструментов или недоступных приспособлений.

Например, квалифицированные рабочие вполне способны обрабатывать панелями вплоть до 500 квадратных метров фасада в день.

Разрезание панелей

Перед началом операции, связанной с резкой панелей, необходимо с помощью строительного уровня проверить соответствие линий разметки строго горизонтальному положению. После того как соответствующая проверка горизонтальности выполнена, и ее результат можно считать удовлетворительным, специалист должен приступить к процессу разрезания. В первую очередь следует разрезать металлический слой, в след за ним – слой утеплителя.

Необходимо учитывать, что покрытие сэндвич-панелей достаточно своеобразно реагирует на любые повышения температуры. В случае перегрева, поверхность металлического листа теряет свою способность противостоять губительному воздействию коррозии. В этой связи использовать плазменную резку и шлифовальные машины при резке панелей категорически запрещается.

В том случае, если объем разрезаемого материала невелик, допускается использование электрических ножниц по металлу. В этом случае посредством электрических ножниц металлическая обшивка панелей разрезается по отдельности. По окончании каждой операции, связанной с разрезанием или сверлением материла, необходимо тщательным образом убирать с его поверхности образовавшуюся стружку. Также, от стружки следует очищать поверхность замков панелей. Выполнять маркировку поверхности панелей допускается исключительно маркером или прочими незаостренными предметами.

Конструкция кровли без дополнительного утепления с облицовкой металлочерепицей

Шаг профилей КПШ-50 или Z-прогонов равен шагу металлочерепицы.

Комплектация

1. Сэндвич-профиль2. Колонна каркаса3. Фасадная облицовка4. Теплоизоляция5. Терморазделяющая полоса6. Жесткая теплоизоляция7. Саморез с упором8. Элемент усиления9. Акустический сэндвич-профиль10. Пароизоляционная пленка11. Кровельный прогон12. Гидроветрозащитная мембрана TYVEK13. Крепежный профиль шляпный14. Кровельная облицовка15. Стропильная балка16. Прогон Z-образный

Монтаж кровельных сэндвич панелей

Различные виды облицовки и оттенки позволяют решить любую архитектурную задачу. Монтаж кровельных сэндвич-панелей МП может быть произведен в любое время года и занимает меньше времени, по сравнению с другими кровельными материалами.

Металл Профиль также предлагает создание комплексных кровельных решений, в которых будут учтены всё особенности и требования, на основании которых специалистами компании производятся определенные расчёты. Это позволяет получить оптимальное решение и сэкономить время и средства при устройстве кровли.

Преимущества

  • Повышенной конструкционной прочности.
  • Может применяться даже в северных районах с большими снеговыми нагрузками.
  • Усиленная герметичность стыков.

Характеристики

* ТП — терморазделяющая полоса из пенополиэтилена t = 4 мм, МВ — терморазделяющая полоса из жесткой минеральной ваты t = 30 мм

** Теплоизоляция из минеральной ваты на основе стекловолокна или базальтового волокна

*** Теплоизоляция из минеральной ваты на основе базальтового волокна с облицовкой профнастилом (E90/I60), фасадными кассетами (EI90) или керамогранитом (EI60).

Выбор обрешетки для панелей и ее монтаж

Обрешетка для панелей является несущей конструкцией. Ее конфигурация обычно усложняется наличием утеплителя, который должен устанавливаться между планками. Поэтому для работы выбирается материал, наиболее удобный в работе и достаточно прочный и долговечный.

Традиционным видом обрешетки является система деревянных планок. Такой вариант допустим, но требует наличия прямых, высушенных планок, которые сразу после монтажа следует пропитать антисептиком во избежание появления гнили, образования плесени и т.д.

Более удачным вариантом признается сооружение металлической обрешетки. Используются металлические направляющие для гипсокартонных листов. Они прямые, оцинкованная поверхность предотвращает коррозийные процессы, монтаж и настройка плоскости значительно проще, чем при работе с деревянными брусками.

В некоторых случаях совмещают металлические и деревянные планки, что иногда бывает удобно при сложных конфигурациях поверхности.

Порядок монтажа:

  1. Очистка стены снаружи дома, полная подготовка поверхности — шпаклевка, штукатурка (если надо), грунтовка, просушивание поверхности.
  2. Разметка стены под несущие элементы — кронштейны или прямые направляющие.
  3. Обрешетка для панелей Деке имеет одновременно горизонтально и вертикально направленные планки. Поэтому при необходимости установки утеплителя под него надо соорудить свою обрешетку. Она нужна для монтажа поверх нее несущих планок для панелей.
  4. Установка утеплителя производится между планками первичной обрешетки. Поверх утеплителя укладывается слой гидрозащитной мембраны.
  5. На планки первичной обрешетки устанавливается несущая. Ее толщина должна быть не менее 3 см, чтобы обеспечить нужную величину вентиляционного зазора. Вертикальные планки служат для монтажа углов, боковых сторон панелей. Горизонтальные служат опорной поверхностью для стартовых и J-планок, верхних сторон панелей, прочих элементов полотна.
  6. Шаг горизонтальных планок соответствует высоте панели, шаг вертикальных — половина ее длины.

Основная задача при монтаже обрешетки — обеспечить соответствие размеров панелей и расстояний между планками, а также — обеспечить наличие ровной плоскости, позволяющей получить правильную геометрию полотна обшивки.

Нюансы монтажа и советы от строителей

https://youtube.com/watch?v=fpb34x1duAs

Нюансы монтажа заключаются в том, что нужно правильно проводить соединение сэндвич-панелей с учетом замка. Поэтому чтобы на момент выполнения работы не возникли проблемы, следует сначала разобраться с особенностями замка, и только после этого начинать монтаж.

Строители советуют использовать исключительно специальные прижимные конструкции, которые позволяют контролировать степень нажима. В противном случае может быть повреждена структура или поверхность сэндвич-панелей.

В заключение отметим, что рассматриваемый материал в последнее время пользуется большой популярностью. Именно поэтому появилось большое количество предложений по проведению монтажных работ от различных компаний.

Если нет уверенности в том, что работа может быть выполнена своими руками качественно, рекомендуется доверить ее специалистам.

Трехслойные сэндвич-панели: монтаж фасонных элементов

Для чего предназначены фасонные элементы?

Они служат для надежного закрытия стыков панелей: могут быть цокольные, угловые, могут служить для обрамления проемов и пр. Устанавливаются они в соответствии с конструкцией монтажных углов и внахлест герметизации стыков.

Для их установки разработаны специальные правила. Монтаж осуществляется так, чтобы гарантировать герметичность узла. Нахлест для горизонтальных элементов должен составлять от 5 см, для вертикальных 8-10 см. Крепление фасонных элементов начинают от низа строения и ведут по направлению к коньку.

При необходимости отдельные элементы подгоняют, не допуская образования щелей и пропусков. По плоскостям присоединения фасонных элементов к панелям их уплотняют наружным герметиком. Снаружи строения элементы фиксируются к панелям самонарезающимися винтами 28 мм на 4,8 мм с помощью прокладки. Крепление может осуществляться также комбинированными заклепками.

Кровельные сэндвич панели без дополнительного утепления

Кровельные сэндвич панели без дополнительного утепления К-100 (вар.ТП или МВ) или К-150 (вар.ТП или МВ) Вдоль стропил. Общая толщина теплоизоляции 100 или 150 мм. Конструкция кровли без дополнительного утепления в сэндвич-профилях глубиной 100 мм имеет утеплитель общей толщиной 100 мм, а глубиной 150 мм – общей толщиной 150 мм. Обычно применяют 2 слоя утеплителя по 50 мм для толщины 100 мм или 3 слоя по 50 мм для толщины 150 мм, при этом должна быть обеспечена разбежка швов между плитами слоев. Для защиты утеплителя от влаги, проникающей под кровельное покрытие в результате воздействия погодных явлений, поверх сэндвич-профилей укладывается гидроветрозащитная паропроницаемая мембрана TYVEK или ее аналоги. Для устранения «мостиков холода» поверх мембраны по полкам сэндвич-профиля устанавливают терморазделяющую полосу УПТП из изолона (вар. ТП) или терморазделяющую полосу, нарезанную из теплоизоляционных плит ISOVER RKL30 сечением 120х30 мм (вар. МВ). Сверху монтируют шляпные профили КПШ-50 или КПШ-90. Шаг шляпных профилей определяется по несущей способности кровельной облицовки.

Советы по установке и монтажу облицовки

  1. Начинать монтаж облицовки следует от угла здания.
  2. Если осуществляется монтаж конструкции, превышающей по размерам среднестатистических частный дом – желательно обратиться к специалистам, поскольку самостоятельная сборка сложна в физическом и технологическом плане. Данный процесс не рассчитан на осуществление одним человеком.
  3. Дефекты установки скрываются с помощью применения специальных доборных элементов. В число комплектующих для сэндвич панелей обязательно должны входить саморезы. Доборные элементы желательны не только для повышения эстетических качеств – они отвечают и за некоторые технические показатели облицовки.

Правильная и неправильная посадка шурупов при монтаже облицовки

Крепление начинается с верхнего торца, и происходит по направлению сверху вниз.
Закрепленные полотна следует уплотнять с помощью качественного герметика.
Каждая последующая панель устанавливается в замок ранее установленной.
Если панели ставятся в горизонтальном положении – внизу ставится стартовый профиль для сэндвич панелей, который отвечает за ориентацию всей конструкции.

Правильное и неправильное соединение стеновых полотен

При необходимости, под облицовку монтируется утеплитель – обычно его роль играет минвата или пенопласт.
Для соблюдения всех размеров следует размечать контрольные риски.
После монтажа, все вертикальные стыки обязательно следует утеплить с помощью минеральной ваты. Для эстетического оформления стыков используются нащельники.

В отдельной статье мы более развернуто рассмотрели монтаж сеэндвич панелей, подготовку к установке и способы крепления к несущему каркасу.

Кровельные сэндвич панели с дополнительным утеплением

Кровельные сэндвич панели с дополнительным утеплением К-100+50,150+50, 150+100, 150+150 или 150+200 . Вдоль стропил. Общая толщина теплоизоляции 150, 200, 250, 300 или 350 мм. Для конструкции кровли с дополнительным утеплением в полость сэндвич-профилей укладывают основной утеплитель. Сверху на сэндвич-профили монтируют Z-образные прогоны высотой 50, 100, 150 или 200 мм, предварительно приклеив терморазделяющую полосу УПТП к полкам сэндвич-профилей. Шаг Z-прогонов определяется по несущей способности кровельной облицовки. Дополнительное утепление общей толщиной соответственно 50, 100, 150 или 200 мм укладывают в плоскости Z-прогонов. Для достижения необходимой толщины используют комбинацию утеплителей толщиной 50 и 100 мм, при этом должна быть обеспечена разбежка швов между плитами слоев. Для защиты утеплителя от влаги, проникающей под кровельное покрытие в результате воздействия погодных явлений, поверх Z-прогонов укладывается гидроветрозащитная паропроницаемая мембрана TYVEK или ее аналоги. Для устранения «мостиков холода» между Z-прогоном и облицовкой проклеивают терморазделяющую полосу из изолона УПТП.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

  • Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

  • Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
  • Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
  • Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

  • FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
  • Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

  • минеральная вата (каменная или стеклянная);
  • пенополиуретан (пенопласт или ППС);
  • пенополистирол (ППУ или PUR);
  • пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.
