Расстояние между стропилами односкатной и двухскатной крыши

Расчет количества материала

Количество балок зависит от общей площади крыши и шага укладки

Длину свеса крыши делят на ориентировочный шаг стропил. Полученный результат округляют в сторону увеличения и прибавляют единицу. Так получают количество стропилин. Чтобы выяснить точное расстояние между элементами, делят длину карниза на количество стропил.

Пример расчета:

• длина свеса 27 м, ориентировочный промежуток 0,8 м;
• вычисление числа стропил: 27 / 0,8, получают 33,75 (34) штуки, прибавляют 1, получают количество 35 шт.;
• точная величина интервала: 27 / 35 = 0,77 м.

Количество обрешеток узнают, разделив длину ската на расстояние шага. Общую длину досок или реек считают, перемножив их количество на размер свеса по длине. Учитывают, что в сложных местах примыкания, коньковой области, на карнизе ставят двойную обрешетку.

Схема кровельной системы

Надежность и долговечность кровли напрямую зависит от того, насколько грамотно разработан и сделан «кровельный пирог». Каждый конструктивный элемент в нем выполняет свои функции, а в комплексе обеспечивают герметичность, необходимую жесткость, прочность, достаточный уровень тепло- и звукоизоляции.

Рисунок 6. Правильная схема кровли из металлочерепицы

Конструкция кровли из металлочерепицы включает такие конструктивные элементы:

• Стропильная система – основная конструкция крыши, воспринимающая нагрузки и передающая их на нижние несущие элементы здания.
• Пароизоляция – специальная мембрана, выступающая в качестве защиты от проникновения из теплых помещений насыщенного влагой пара к утеплителю и элементам стропильной системы. Крепится изнутри крыши к стропильным ногам степлером с обеспечением нахлеста отдельных листов не менее 100 мм. Места стыковки проклеиваются специальным двухсторонним скотчем.
• Теплоизоляция – слой утеплителя (как правило, используется минеральная вата), обеспечивающего оптимальный температурный режим на отапливаемой мансарде. Укладывается между стропильными ногами.
• Ветрогидрозащита – специализированная мембрана для защиты подкровельного пространства от проникновения влаги и выдувания утеплителя. Крепится поверх теплоизоляции к стропилам с наружной стороны кровли.
• Подшивка – служит в качестве чистовой или черновой отделки мансардного этажа и опорной поверхностью для укладки теплоизоляционного материала.
• Контробрешетка – нужна для обеспечения вентиляционного зазора, необходимого для циркуляции воздуха в подкровельном пространстве. Сооружается из брусков сечением 50х50 мм, которые крепятся прямо поверх стропильных ног в одном с ним направлении.
• Обрешетка – основа для крепления металлочерепицы. Состоит из перпендикулярно расположенных по отношению к брускам контробрешетки досок.

Эксперты рекомендуют сооружать обрешетку уже после выбора и закупки металлочерепичных листов, поскольку основные геометрические параметры (рабочая ширина, длина и высота волны) могут незначительно отличаться в зависимости от модели, производителя и т.д.

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами

Нюансы расчета.

Рассмотрим ситуации, когда отдельные показатели могут повлиять на шаг монтажа лаг:

снеговые и ветровые нагрузки. Например, если предварительные расчеты позволяют монтировать кровельные лаги через 1 метр, но в регионе, где возводится дом, ожидается значительная снеговая, ветровая нагрузка, этот параметр придется снизить на 20-40 см. Это касается пологой крыши, а вот если угол наклона равен 45 и более градусов, показатель можно, наоборот, увеличить до 1,2 или 1,4 метра; утепление. Если планируется утепление крыши, целесообразно сопоставить шаг монтажа с размером матов утеплителя. Стандартная ширина — 60, 80, 120 см. Если не озаботиться этим моментом, придется проводить подгонку матов под существующие параметры расстояния между лагами. Это приведёт к образованию большого количества обрезков, А главное — мостиков холода, щелей. Фактически утепление будет неэффективным; нагрузки — статические и динамические. Статика — это вес самой крыши, финишного покрытия, снега и доборных элементов. Динамика — ветер, люди на крыше, техника и др. Одномоментно эти типы нагрузок могут обрушиться на кровлю все вместе. То есть нужно будет учесть критическое значение, при котором крыша не сможет выдержать совокупность нагрузок; тип финишного кровельного покрытия. У каждого типа свой расчетный шаг монтажа лаг. Многие из них выпускаются в стандартизированных листовых размерах, по краям их необходимо крепить прямо на лаги или обрешетку

Важно добиться совпадения. В противном случае монтировать покрытие придется долго и сложно

Расчет шага в зависимости от кровельного материала

Для каждого покрытия разрабатываются собственные нормы и размеры, предъявляемые к стропильной системе. Основными факторами являются прочность материала, его вес и устойчивость к внешним нагрузкам. Рассмотрим основные виды покрытий.

Профнастил

Шаг стропил под профнастил может колебаться от 0,6 до 0,9 м. Конечный результат зависит от дополнительных условий, о которых поговорим ниже. Если по каким-то причинам шаг должен быть больше, добавляют поперечную доску с большим сечением. При этом обычно сами стропила выбирают размерами 50х100 или 50х150 мм.

Помимо стропилин, применяют обрешетку 30х100 миллиметров. Промежуток между досками должен быть около 0,5 метра. Он может быть и больше, все зависит от типа профнастила и высоты волны. Доски обрешетки, выступающие за границы карниза, должны иметь толщину на 1,5 см больше обычного. Это делается из расчета необходимости крепления вентиляции, дымохода или водостока.

Керамическая черепица

Главной сложность проектирования стропильного каркаса под керамическую черепицу является большой вес материала ля крыши. Он тяжелее профнастила в 10 раз и на квадратный метр приходится от 40 до 60 кг.

Под такое покрытие используют сухие балки, с влажностью всего 15%. Их сечение должно быть либо 50х150, либо 60х180 мм. При таких показателях максимально допустимое расстояние между стропилами может быть 1,3 метра. Минимальный допустимый шаг, через который можно ставить стропила, составляет 0,8 м. На окончательное решение влияет уклон кровли: при 15° шаг делают 0,8 м, при 75° — 1,3 м.

Расстояние между досками обрешетки подбирается так, чтобы каждое пересечение черепицы имело собственное основание. Стандартная длина материала равна 400 мм, а величина нахлеста при монтаже колеблется между 55 и 90 мм. Получается что расстояние между центральными осями обрешетки может быть либо 310, либо 345 миллиметров.

Металлочерепица

В последние годы особо остро стоит вопрос: как определить расстояние между стропилами под металлочерепицу?. Она имитирует более дорогой керамический материал, но при этом имеет положительные свойства профнастила. Монтаж такого покрытия прост и не требует больших финансовых затрат. Все это делает материал привлекательным для крыш частных домов.

Масса металлочерепицы меньше керамической, поэтому требуется более простой каркас. Уменьшается сечение балок до 50х150 мм и увеличивается шаг между обрешеткой. Шаг стропил под металлочерепицу колеблется между 0,6 и 0,95 м.

Ондулин

Допустимый шаг для покрытия из ондулина составляет 0,6—0,9 метра. Стандартное сечение стропил — 50х200 миллиметров. Такие размеры позволят выдержать создаваемую нагрузку кровельного пирога на двускатную крышу.

Поверх контробрешетки крепят обрешетку из брусков размерами 40х50 миллиметров. Шаг между центральной осью составляет 600 мм.

Основные виды.

Бесспорно, лаги в классическом понимании строителя — брус прямоугольной формы из древесины подходящего для стройки сорта. В основном этот термин применяется для обозначения конструктивных деталей пола. Однако в строительной сфере название прижилось и для обозначения частей стропильной системы.

Конечно деревянные лаги обязательно проходят процесс сушки в естественных условиях под навесом (не менее года), чтобы достичь оптимальных показателей влажности. Далее после монтажа крыши лаги будут находиться у верхнего основания каркаса дома, где зачастую плохая вентиляция и много влажности. Более того брус обязательно пропитывается защитными химическими составами, предотвращающими образование плесени и грибка.

Прежде всего от выбранного вида лаг зависит качество и устойчивость общей стропильной системы.

Пример лаг для кровли

Во-первых выделяют два вида:

• наслонные — в системе с такими лагами обязательно есть коньковый прогон, на который опираются (наслоняются) лаги верхними концами. Нижними они опираются на мауэрлат;
• висячие — в такой стропильной системы нет конькового элемента, лаги опираются друг на друга.

Во-вторых в частном домостроении чаще всего монтируют первую систему. К том же в некоторых случаях (если пролет более 6 метров) под каждую стропилу монтируют опорную балку.

Шаг стропил под профнастил

Что касается профнастила, то рекомендованное расстояние между рядовыми стропилами в данном случае колеблется в пределах 60-90см.

Инструкция по монтажу профнастила.

Если же расстояние будет больше указанного, то возникнет необходимость использования поперечных досок (обрешетки) с большим сечением. Здесь сечение стропил обычно выбирают равным 50*100 мм либо 50*150 мм.

В качестве обрешетки для профнастила используют доски размером 30х100 мм. Они монтируются с шагом 50 см. и более. Шаг зависит от высоты и толщины материала.

При устройстве обрешетки под профнастил не нужно забывать, что доска, выходящая на карниз, должна быть толще остальных на 10-15 мм.

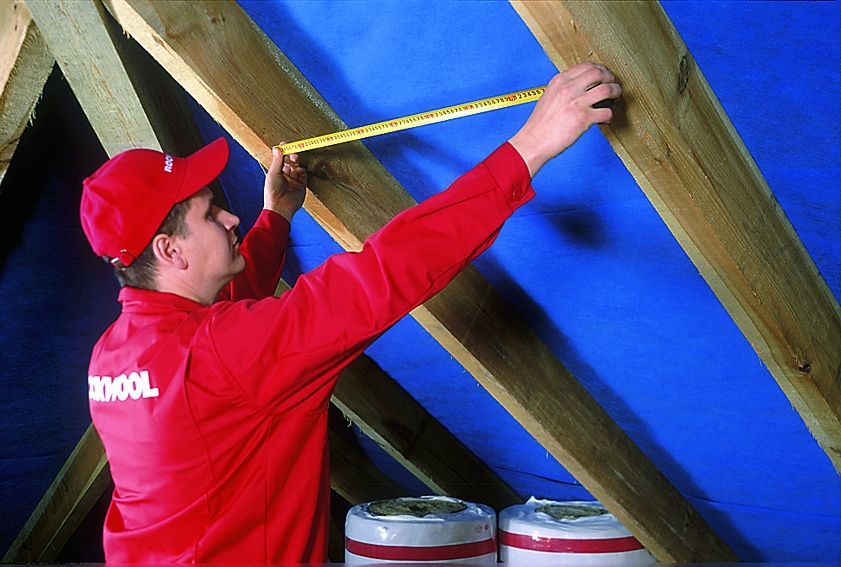

Расстояние между стропилами

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

1. прочность креплений стропил к коньку и мауэрлату;
2. верный расчет опорной конструкции для стропил в зависимости от длины пролета;
3. выбор стропильного материала;
4. шаг между стропилами.

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

Особенности установки своими руками

Способ укладки стропил на мауэрлат

Гнезда для опирания стропилин всегда должны иметь горизонтальные площадки и вертикальные стенки. Нарушение правила ведет к потере устойчивости и смещению несущих элементов.

Изготовление шаблона стропильной конструкции:

1. Две доски толщиной 25 мм, длиннее стропилины на 10 см скрепляют на вершине болтом, чтобы была возможность поворота.
2. На рейке по центру шипца отмеряют расчетную высоту системы.
3. Скрепленные доски ставят на конечные перепустки, чтобы их края упирались в выборку под зуб.
4. Совмещают точку крепления и отметки на рейке для определения размера стропилины по длине.
5. На нижнем краю откладывают размер зуба, опускают шаблон на землю и выпиливают шип.
6. Примеряют заготовку на месте, заводя шипы в предназначенные вырубки.

Особенности стропил для односкатной крыши

Начнем с азов. Односкатная крыша опирается только на две стены дома. Никакого промежуточного узла вроде конькового прогона у нее нет. Из этого следуют три особенности:

1. Длина стропил односкатной крыши почти в два раза больше, чем у двускатной.
2. Уклон односкатной кровли существенно меньше, чем у любой другой скатной крыши такой же ширины.
3. При устройстве стропильной системы почти всегда нужны промежуточные опоры: стойки, подстропильные ноги.

И у всех этих особенностей есть последствия.

Большая длина стропил для односкатной крыши сильно осложняет поиск и покупку подходящих пиломатериалов. А если длина ската 8 м и более, то нужны уже составные стропильные ноги.

Помимо этих сложностей, есть еще один побочный эффект — большой вес стропил. Тут все просто: с ростом длины при том же сечении пропорционально растет и масса. Поэтому работать с такими стропилами неудобно, а иногда — невозможно без привлечения спецтехники.

Более пологий скат тоже приводит к проблемам. Чем меньше уклон кровли, тем выше на нее снеговая нагрузка. И эта разница — десятки килограмм на единицу площади. Чтобы кровля выдержала увеличенный вес, приходится наращивать сечение элементов стропильной системы. Причем обычно увеличивать нужно толщину стропил односкатной крыши, потому что высота у них и так часто максимальная. А при работе на изгиб прирост толщины намного менее эффективен, чем увеличение высоты. Отсюда еще больший вес стропил для односкатной крыши и повышенные требования к несущей способности опорных стен и фундамента.

Необходимость промежуточных опор накладывает серьезные ограничения на планировку дома. Стойки должны опираться на несущие стены или колонны, которые будут передавать нагрузку на фундамент. Поэтому в домах с односкатными крышами сложнее сделать большие просторные комнаты.

Для сравнения: при использовании висячей схемы монтажа стропил при устройстве двускатной кровли, у стропильной системы нет иных опор, кроме двух противоположных стен дома. Поэтому внутри дома несущих стен вообще может не быть. Следовательно, планировка жилого пространства может быть любой, нет никаких принципиальных ограничений.

Установка стропильной фермы

Варианты врубки стропил в балкуИзмерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

• монтируем крайние фермы;
• фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

• основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
• предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
• обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
• основание стропильной фермы закрепляем только после подтверждения ровности его установки;
• для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;

• прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

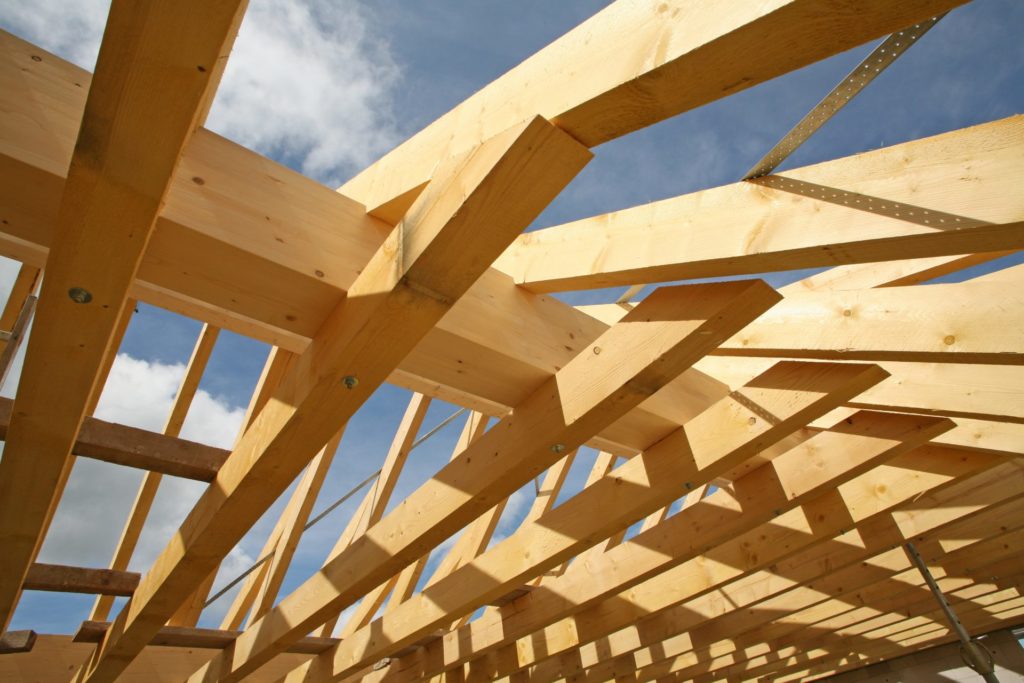

Каркас дома со стропилами

Удачной работы!

Сборка коньковой фермыМонтаж коньковой фермыМонтаж стропилМонтаж стропил

Определение совокупности нагрузок на крышу в целом и стропило в отдельности

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес стропильной системы, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1. Так вы все рассчитаете на неожиданные благоприятные условия, то есть заложить дополнительную 10%-ную процентную прочность.

А теперь вам остается только разделить общую нагрузку на планируемое количество стропил и посмотреть, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Вам необходимо делать расчет на разрушение, т.е. на полную нагрузку, которая действует на крыше. Все эти нагрузки определяются по техническим характеристикам материалов и СНиПам.

Стандартная конструкция крыши – это стропила, решетчатые прогоны, и каждый из этих элементов срабатывает только на ту нагрузку, которая давит именно на него, а не на общую крышу в целом. Т.е. на каждое отдельно взятое стропило действует своя нагрузка, общая, но поделенная на количество стропильных ног, и изменением шага их расположения вы изменяете площадь сбора нагрузки на стропила – уменьшая ее, или увеличивая. И, если менять шаг стропил вам неудобно, тогда поработайте с параметрами сечения стропильных ног, и общая несущая способность крыши увеличится в разы:

При этом расчете старайтесь добиться, чтобы самое длинное стропило было у вас в проекте не более шести с половиной метров, в противном случае – сращивайте по длине. Сейчас поясним подробнее. Так, на крышах с уклоном скатов до 30 градусов стропила так называемые «сгибаемые элементы». Т.е. они работают именно на изгиб, и к ним есть определенные требования. А возможность прогиба стропил рассчитывают по специальной формуле, и, если результат превышает норму, тогда стропила увеличивают по высоте и снова делают новый расчет.

А вот на крыше с уклоном складов более 30 градусов какие стропила уже считается «сгибаемо-сжатыми» элементами. То есть на них воздействует не только равномерно распределенная нагрузка, которая вызывает изгиб стропил, но и усилия, которые уже действуют вдоль оси стропила. Говоря простым языком, здесь стропила не только немного прогибаются под весом крыши, но и сдавливаются от конька к мауэрлату. Кроме того, на растяжение необходимо проверить и ригель, который обычно сдерживает две стропильные ноги.

Как видите, с подобными расчетами справится даже далекий от строительства человек. Главное – все учесть, быть внимательным и готовым потратить немного больше времени на проектирование, чтобы потом вся работа пошла как по маслу!

Варианты конструкции

Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:

• 4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
• 4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
• До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
• До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.

Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.

Доски для стропильной системы: изготовить или заказать?

Итак, начнем с того, где как именно вы будете закупать стропила – от этого зависит то, насколько дотошно нужно будет рассчитывать параметры каждой доски в конструкции.

Так, идеально, если вы сможете доверить закупку досок и балок опытному специалисту, т.к. он даже на глаз способен оценить качество материала и понять, достаточно ли будет приобретенного количества. Хотя, руководствуясь нашими советами, вы и сами вполне справитесь с такой задачей.

Всего у вас три варианта приобретения стропильных досок, и разберем преимущества и недостатки каждого из них.

Итак, обратите внимание на такие важные моменты. Если вам предлагают древесину в кубометрах – это вполне приемлемый способ, вы просто указываете в специализированной компании количество кубометров досок и бруса

А уже на месте все это обработаете защитными пропитками и построете крышу.

Единственный момент – работы будет много, как и отходов. Поэтому вам необходимо будет приобрести досок на 10% больше, чем бы вы изначально планировали согласно со своими расчетами, чтобы был запас на подрезку, отходы и неожиданные дефекты, до этого необнаруженные.

Еще один вариант – приобрести готовые стропила уже после резки. Многие компании на заказ режут древесину под нужные параметры и предоставляют уже готовый вариант, остается только собрать на крыше саму конструкцию

Отходов здесь уже будет минимум, работа пойдет быстрее, важно только, чтобы предварительно угадать с размерами стропил. Но есть один минус: в общем комплекте может не доставать одной-двух досок

Ведь не всегда на таких предприятиях работают особо внимательные люди и не факт, что те же рабочие не припрячут по бруску из каждого заказа. А вам придется закатывать рукава и изготавливать дополнительные шаблоны для отсутствующих элементов.

Как заказать готовые нарезанные доски для стропил? Просто изготавливаете проект крыши в бумажном варианте или специальной программе, показывайте проектировщику, а затем – представителю фирмы. Довольно просто!

Третий вариант – закупить готовые стропильные фермы. Их легче устанавливать на стены прямо на крыше, чем собирать отдельно, и вся конструкция собирается за 1-3 дня. Причем для этого уже не нужен плотник! Такие стропильные фермы собираются еще в заводских условиях и получаются вполне даже качественными. Вам остается только их установить и соединить в коньке.

Отходов здесь у вас вообще не будет, но, конечно же, готовые стропильные фермы обойдутся дороже, чем просто доски для стропил. Кроме того, обычно с фирмы изготовителя даже присылают на объект замерщика, чтобы он сам лично проверил расстояние между стенами дома и скорректировал что-то в проектной документации. А это уже что-то вроде подстраховки для вас, особенно, если расчеты стропильной системы кажутся для вас сложными (они и профессионалам даются нелегко, поверьте).

Как определить угол наклона?

Для вычисления угла наклона в расчёт берут материал кровли:

• не менее 22 градусов для шифера (иначе – вода попадёт в зазоры);

• металлочерепица – не менее 14 градусов (в противном случае листы сорвёт сильным ветром);

• профилированный настил – не менее 12 градусов;

• битумочерепица – не более 15 градусов (при превышении слезание элементов с крыши, ибо закрепляются они на мастике).

Рулонные материалы – угол в 3-25 градусов. Параметр определяется количеством слоёв: чем их больше, тем выше угол наклона. При повышении угла наклона чердак увеличивается в объёме, а с ним и количество материалов, затраченных на возведение крыши.

Можно вместо крыши установить толстое перекрытие –и покрыть его битумом. В этом случае перекрытие отбортовывается на небольшую высоту со всех сторон по периметру. В любом месте бортика просверливается отверстие для стока воды, в которое вводится водосток. Тогда и крыша не нужна как таковая – чердак будет полностью отсутствовать. Но такое решение имеет ряд недостатков, один из которых – образование толстого слоя ряски и водорослей на рубероиде, выполняющем роль мощной гидроизоляции. К тому же зимой там будет скапливаться снег и лёд. Летом это перекрытие будет перегреваться, отчего в доме будет очень жарко.

Разберемся, как рассчитывается угол ската.

1. Для треугольника чердака в разрезе вычисляется тангенс острого угла, на который и наклоняются стропила, обрешётка и кровля. Этот тангенс равен отношению высоты кровли к полудлине основания (перекрытия). Число должно получиться равным менее единицы.

2. Арктангенс («обратный тангенс») полученной величины в сумме даёт угол в радианах, который переводится в градусы (радиан равен приближённо 57 градусам).

Угол наклона крышного настила (стропила, обрешётка и кровля) может быть вычислен и экспериментально. Некоторые мастера оценивают данную величину лишь по теореме Пифагора и общим рекомендациям к углу наклона, располагая конкретными досками (например, 6-метровыми) для балок и стропил. Иногда бывает, что строительство дома – начиная с закладки фундамента – происходит в соответствии с длиной заранее купленных досок и/или бруса, идущих на стропильную систему и имеющихся в данный момент в продаже. То есть квадратура дома, если позволяет площадь участка, рассчитывается с крыши (стропильной системы), под будущие стропила которой и подгоняется закладка фундамента и выкладка стен. Это делают, чтобы не тратить лишнее время на перерасчёт и лишнее пиление/сращивание досок, а сразу же изменить проект должным образом, не подгоняя крышу под него.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

• В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
• В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал второго сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется первый сорт. В изготовлении менее ответственных деревянных накладок может применяться третий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

https://youtube.com/watch?v=fOlIW8FXVP8

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Установка под металлочерепичное покрытие

Металлочерепичная кровля является, пожалуй, самым часто встречающимся покрытием при строительстве загородных домов.

Данный кровельный материал, идеально имитирующий настил из глиняной черепицы, обладает целым рядом преимуществ перед своим глиняным аналогом:

• листовая металлическая черепица является намного более высокотехнологичной при выполнении ее монтажа, благодаря чему сроки возведения крыши могут существенно сократиться;
• кровельный материал подобного типа значительно легче черепицы из натуральной глины, причем различия в массе 1м2 покрытия составляют до 35 кг в зависимости от того, какой толщины натуральная черепица.

Существенное понижение веса кровельного настила позволяет значительно упростить соблюдение многих параметров каркаса конструкции, к примеру, уменьшить толщину основного материала, увеличить шаг установки, уменьшить сечение брусков обрешетки.

Оптимальный шаг и сечение стропил под металлочерепицу.

Шаг установки стропильных ног под металлочерепичное покрытие устраивают в районе 600-950 мм при величине сечения элемента конструкции в 150*50 мм.

Увеличение шага здесь не рекомендуется при использовании сечения обрешетки в 30*50 мм.

При выполнении монтажа, с целью обеспечения лучшей вентиляции заполненного утеплителем пространства, в стропилах поблизости верхней кромки просверливают ряд отверстий 10-12 мм в диаметре.

В общем же стропильная конструкция под металлочерепицу не имеет принципиальных отличий от любой другой конструкции. Пожалуй, единственным, что делает ее особенной, является то, что верхняя опора стропил должна производиться не сбоку на коньковый брус, а сверху на коньковый прогон.

Свободная зона между состыкованными стропилами способствует циркуляции воздуха под кровельным настилом, что при учете его металлической поверхности снизит риск образования конденсата.

Если осуществляется монтаж кровли деревянного дома, предусматривающий замену традиционного мауэрлата верхним венцом, в котором выполняют необходимые врубки с целью надежного крепления, при неверном расчете перенести стропила будет уже очень сложно.

На чем основываются расчеты длины пролетов

Грамотный расчет конструкции, при которой шаг всех стропильных ног высчитывается по одинаковому принципу для любого типа крыши, базируется на таких показателях:

1. нагрузка на 1м2 крыши;
2. тип кровельного материала (металлочерепица, шифер, прочее);
3. расстояние (пролет) между рядом стоящими опорами;
4. угол, под которым крепятся ноги стропила.

Чтобы высчитать максимальную нагрузку на крышу, что важно, нужно проанализировать и суммировать:

• вес стропил;
• вес утеплителя;
• вес кровли;
• вес обрешетки;
• снега;
• ветра;

веса человека или людей, которые будут впоследствии заниматься ремонтом, обслуживанием самой крыши и объектов на ней находящихся.

Снег и ветер – величины для каждого региона разные, искать эти показатели нужно в справочной информации конкретной местности, региона.

Особенности конструкции

Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:

•  Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
• Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
• Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.

Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:

•  Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
• Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
• Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.

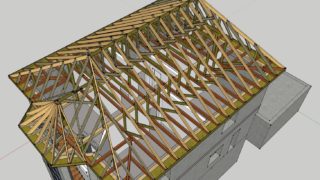

Основы определения шага стропил

Как правило, шаг между стропилами зависит от нескольких факторов. Но обычно расстояние колеблется между 0,6 и 1,2 метра. Эти показатели являются округленными, на практике расстояние может отличаться на несколько сантиметров в меньшую сторону. Для точного определения необходимо выполнить следующие расчеты:

1. Определите длину ската, измерив по карнизу дома. Предположим что получилось 17,8 метра.
2. Разделите полученный показатель на планируемый шаг стропил. Если было принято решение что расстояние между балками будет 0,8 метра, тогда 17,8/0,8 = 22,25.
3. Далее, результат округляем в большую сторону и добавляем единицу: 23 + 1 = 24. На этом этапе определяется количество необходимых стропил.
4. Теперь рассчитываем расстояние между осями балок. Для этого длину ската нужно разделить на количество стропил: 17,8/24 = 0,74 м.

Так, вы определите реальное расстояние, на котором должны стоять стропила для кровли из металлочерепицы или какого-то другого материала.

Нередко при планировании каркаса крыши применяют специализированные калькуляторы. В них вносят базовые данные и получат готовый результат. Все же, полностью доверять программа не стоит, так как некоторые условия может учесть лишь человек. При расчете можно понять как работает система, какие нагрузки действуют. При необходимости вносятся коррективы, усиливающие или облегчающие конструкцию. Самостоятельный расчет поможет более точно определить необходимый шаг стропил двухскатной и односкатной крыши.
