Резистивные
Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.
Типы кабелей
Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания. При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.
Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.
Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.
Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).
Положительные характеристики:
У резистивных кабелей есть свои недостатки:
— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.
— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.
С терморегулятором
Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.
Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.
Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.
В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.
терморегулятор
Подключения термостата
При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.
Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).
Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.
Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.
Принцип действия
Принцип действия такого изделия немного напоминает работу резистивного проводника. Саморегулирующий нагревательный кабель работает на основе свойства проводника электротока: когда он нагревается, то увеличивается сопротивление. Чем оно выше, тем ниже сила тока и соответственно меньше затрачиваемой мощности.
Принцип работы полимерной матрицы в этом случае заключается в следующем: когда уменьшается температура на любом участке матрицы, то проводимость тока увеличивается, и как результат нагревательный элемент нагревается больше. Благодаря этому температуру можно регулировать без применения различных терморегуляторов. Таким образом достигается терморегуляция.
Например, принцип действия на определенном участке проводки, который располагается в холодном месте состоит в следующем: он обладает меньшим сопротивлением, но через матрицу здесь протекает значительный ток, что существенно нагревает устройство. Там, где участок трубы теплый, сопротивление будет большим, а значит протекающий ток меньше. Поэтому, когда в замерзающую водопроводную трубу подключается саморегулирующий нагревательный проводник, он начинает работать на полную силу, и когда труба начнет прогреваться, мощность устройства будет увеличиваться. О том, как сделать обогрев водопроводных труб кабелем, мы рассказывали в соответствующей статье.
Принцип работы такого изделия дает возможность получить:
- надежное приспособление, которое прослужит многие годы;
- применение изделия при любых обстоятельствах и условиях.
На видео обзорах ниже наглядно показано, как работает и из чего состоит данный тип проводника:
Греющий кабель своими руками: инструкция по изготовлению
Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:
- Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
- Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
- Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
- Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.
При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.
Зачем нужен греющий кабель
По разным причинам трубы утепляют – как водопровод, так и канализацию.
В частных домах особенно часто возникает необходимость утепления тогда, когда дом стоит на сваях:
- Бетонных.
- Винтовых и т. д.
Именно поэтому трубы нуждаются в обязательном утеплении, поскольку они либо проходят над грунтом, либо лежат на нем, или же прикопаны, но как правило, неглубоко – это не всегда удобно делать если зазор между домом и поверхностью грунта недостаточно велик для проведения земляных работ. Температура воздуха под таким домом в зимнее время низка, и это чревато промерзанием и размораживанием трубопроводов.
На все эти случаи существует выход — одним из самых эффективных и простых способов – так называемый греющий кабель. Его монтируют как снаружи, так и внутри трубы.
Случается, что из-за каменистого или подтопляемого грунта закопать ни кабель, ни трубу глубоко не получается, и для этого нужна специальная техника.
Водопроводная труба с подогревом из гибкого греющего кабеля снимает с хозяина дома, дачи много ненужных проблем.
Возлагаемые задачи на системы обогрева
Итак, какие задачи стоят перед системами обогрева:
Предотвращение замерзания воды или другой жидкости (конденсата) в трубах, и это актуально не только в случае защиты водопровода в зимний период года. Обогрев нужен еще и для предотвращения увеличения вязкости нефтепродуктов, например.
Компенсация тепловых потерь
Это очень важно в том случае, когда температура жидкости или газа должна быть равной как на входе, так и на выходе.
Компенсация теплоотдачи труб в атмосферу (грунт).
Для технологического обогрева, когда есть необходимость поддержания в трубах заданной температуры.
Когда нужен разогрев трубы (системы) на старте. В этом случае система обогрева трубопроводов греет текущую жидкость для обеспечения нормальных условий ее транспортировки в системе.. Дом из какого материала Вам нравится больше всего?
Дом из какого материала Вам нравится больше всего?
Дом из бруса
25.47%
Дом из кирпича
19.38%
Бревенчатый дом
15.3%
Дом из газобетонных блоков
13.93%
Дом по канадской технологии
12.26%
Дом из оцилиндрованного бревна
4.45%
Монолитный дом
3.92%
Дом из пеноблоков
2.63%
Дом из сип-панелей
2.66%
Проголосовало: 2627
Обзор производителей саморегулирующийся кабель
Если вы уже определились с длиной, и осталось только купить самогреющийся кабель для водопровода, цена на который может быть различной, главный параметрам будет необходимая мощность.
Вариант обогрева в гараже
У профессионалов есть сложная схема расчета, которая сможет вывести точный показатель необходимой мощности. Если вы считать будете самостоятельно, то можно использовать более простой метод. В нем достаточно ориентироваться на несколько показателей:
- Для внутреннего обогрева достаточно 10 Вт/м;
- Рассчитывая мощность снаружи можно использовать формулу или просто воспользоваться одним из популярных вариантов – 17 или 27 Вт/м.

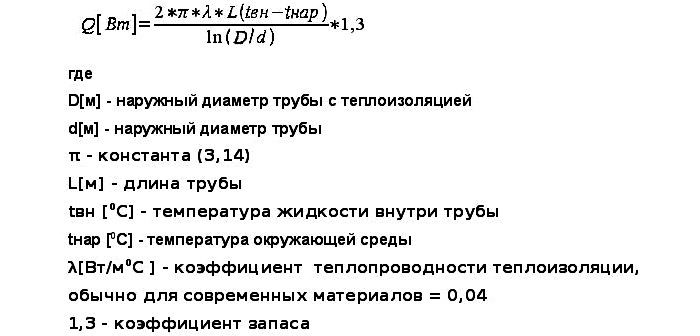

Формула для профессионального подсчета мощности
В магазинах цена будет варьироваться от особенностей материала изготовления и поставщика. В таблице ниже приведены несколько вариантов одного из российских производителей («Специальные системы и технологии»).
| Изображение | Наименование | Самая высокая температура обогрева | Мощность | Цена, руб. |
|---|---|---|---|---|
 | Freezstop-25-1 | 65 | 25 | 1500 |
 | Freezstop Inside 10-2 | 65 | 10 | 1800 |

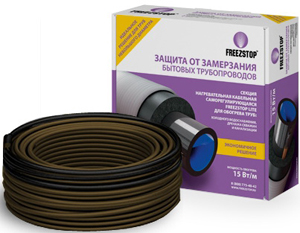

 | Freezstop Lite-15-4 | 65 | 15 | 2000 |
Таким образом, придя в магазин или посетив сайт определенной фирмы, следует также обратить внимание на терморегуляторы для греющего кабеля. В первую очередь они нужны для экономии
Выбирайте оптимальный коэффициент запаса 1,6. Вот несколько популярных моделей.
| Изображение | Наименование | Описание | Цена, руб. |
|---|---|---|---|
 | OJ ETI-1551 | Снабжен переключающимся реле. Когда температуре на датчике превышает установленную, термостат разъединяет цепь. Имеет однополосный переключатель и поддерживает температуры от минуса 10 до плюса 50 градусов Цельсия. | 4400 |
 | ETI-1221 | Диапазон измерения температуры от 10 градусов до 110. Один канал измерения и максимальная нагрузка тока 16 А. | 4300 |
 | OJ ELECTRONICS ETN4 1999 | Измерения от минуса 19 до плюса 70 градусов Цельсия, нагрузка тока максимальная – 16 А, степень защиты – 20. | 6100 |
Когда вы купите саморегулирующий греющий кабель для водопровода, все необходимое оборудование и материалы, можете смело приступать к самостоятельному монтажу или вызвать специалистов.
Какие типы существуют
Даже в пределах своего класса различные модели греющего кабеля внутри трубы имеют небольшие, но важные различия.
Обычно мы спрашиваем диаметр трубы, длину обогреваемого участка, т.е. сколько нагревательного кабеля вы собираетесь проложить внутри трубы. Есть ли изгибы, нет ли незапланированных изгибов и прямых изгибов на 90°. Если да, то на каком расстоянии от впускного отверстия. В каком режиме должна работать система и каковы условия.
Саморегулирующиеся нагревательные кабели различаются по мощности и диаметру, даже если разница составляет 1,5 мм. Есть различия по жесткости, и внешнему изоляционному материалу: пищевой или бытовой.
Например, если у вас классический стандартный бытовой водопровод, то достаточно приобрести греющий кабель небольшой мощности. Даже минимальной мощности и экономичного саморегулирующегося кабеля будет достаточно, чтобы растопить окружающий лед, а напор воды очень быстро смоет его.
Более высокую мощность стоит учитывать, если у вас водопроводная труба большого диаметра, например, диаметром 40 и выше, это имеет смысл. Если вам нужен нагревательный кабель в канализации 110 и выше — необходима ещё, более высокая мощность.
Если у вас водопроводная труба небольшого диаметра — следует искать греющий кабель с минимальным сечением, чтобы он не занимал внутренний диаметр трубы.
Если есть повороты, более мягкий кабель имеет гораздо больше шансов их преодолеть. Для длинных дистанций, от 15 м , жесткости обычно достаточно.
Основные маркировки
10SeDs2-CF -самый экономичный и самый продаваемый нагревательный кабель для помещений
SRF10-2CT самый дешевый отечественный, внутренний нагревательный кабель
15SeDs2-CF -мощный, пищевой, химически стойкий, подходит для труб большого диаметра
До 2013 года сертификация была обязательной для нагревательных кабелей, используемых в пищевых продуктах. Сертификации подлежали только греющие кабели с фторполимерной изоляцией. С тех пор эта сертификация была прекращена.
В настоящее время на рынке представлены модели греющих кабелей внутри трубы с фторполимерной изоляцией (с пищевым покрытием), которые легко пройдут эту сертификацию, и модели из обычного термопластика, полиолефина, которые ее не пройдут.

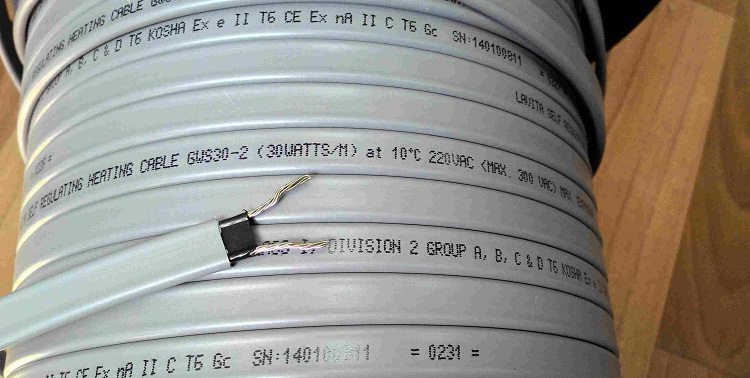

Маркировка
Несмотря на отзыв сертификата, рекомендуется использовать греющие кабели с фторполимерным покрытием (для пищевого применения) для обогрева пищевых труб и греющие кабели с термопластичным покрытием для бытового применения (например, для труб водоснабжения бани).
Как работает греющий кабель для водопровода?
Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.
Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.
Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.
Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.
Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем
Преимущества и недостатки использования кабелей различных типов
Преимущества саморегулирующего кабеля:
- Поддерживает одинаковую температуру независимо от климата.
- Не греется и не горит, если пересекаются несколько кабелей.
- Можно подключить только с одной стороны.
- Плоская форма увеличивает теплоотдачу.
- При отрезании куска нужной длины сохраняет свойства.
- Степень изоляции позволяет использовать в химически агрессивной среде, а также во взрывоопасных местах.
Максимальная температура саморегулирующегося провода 65 градусов. Качественные изделия никогда не превышают этот предел.
У резистивного кабеля одно преимущество – в цене, о чем свидетельствуют отзывы недовольных владельцев водопроводов и канализаций. Недостатки:
Греется одинаково по всей площади – не важно, что какой-то участок нуждается в более высокой температуре.
Если возникают перехлесты, в этом месте кабель перегревается и весь выходит из строя. Следует точно рассчитывать длину, чтобы не пришлось думать, куда девать остаток
Отрезать его нельзя.
Низкий КПД.
По отзывам потребителей, те кто ставил провод внутрь трубы, впоследствии обнаруживали, что на обмотке налипла грязь, а в некоторых местах сгустки полностью перекрыли движение воды. В некоторых случаях обмотка подвергалась воздействию агрессивных веществ в жидкости и растворялась. При этом система переставала функционировать.
При внешней укладке воздействие на обмотку полностью отсутствует, так как труба находится в грунте и дополнительно защищена скорлупой полистирола.
Цена за метр электрического кабеля для водопровода зависит прежде всего от материалов, которые использовались при изготовлении. Количество жил внутри также влияет на стоимость. На рынке представлены кабели следующих производителей: Германия, Украина, Польша, Чехия, Норвегия и Дания. Подобрать электрические кабели для водопровода можно при любом бюджете.

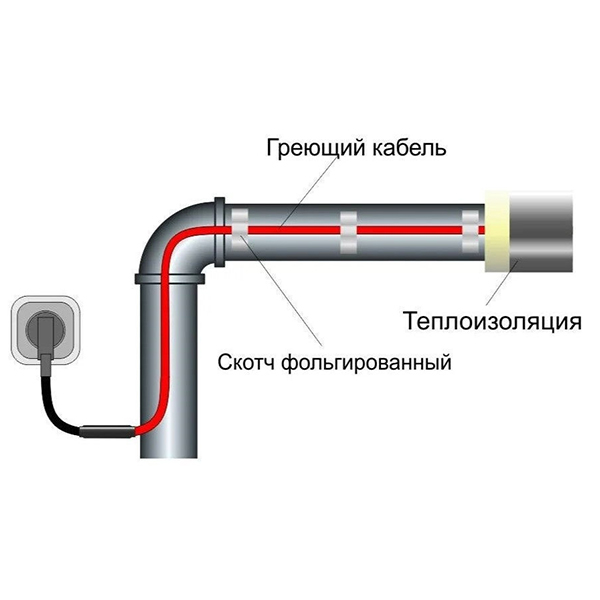

Монтаж греющего кабеля для водопровода: метод утепления снаружи

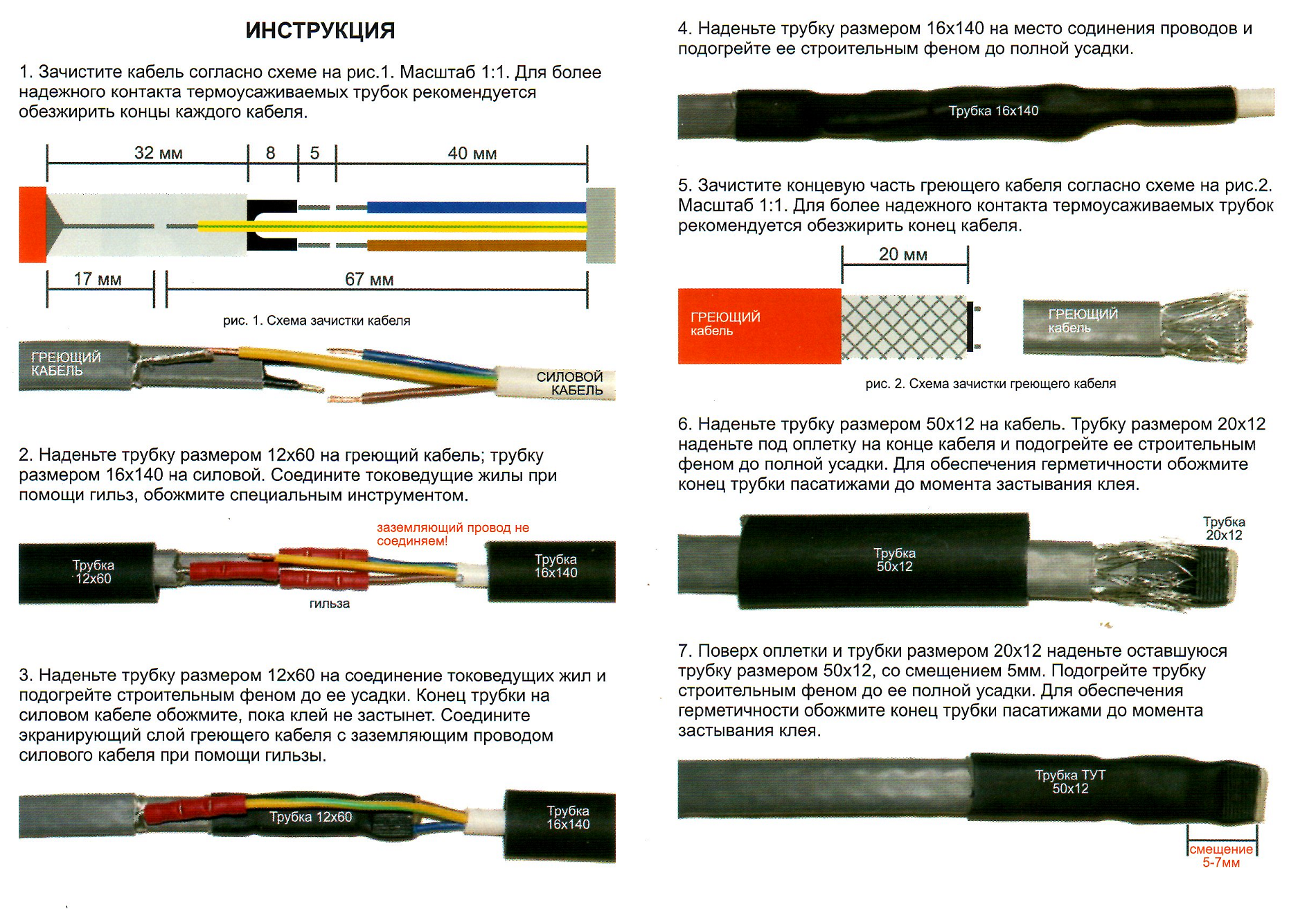

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.
Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе
Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.
Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:
- Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
- Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
- Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
- На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
- Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
- Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

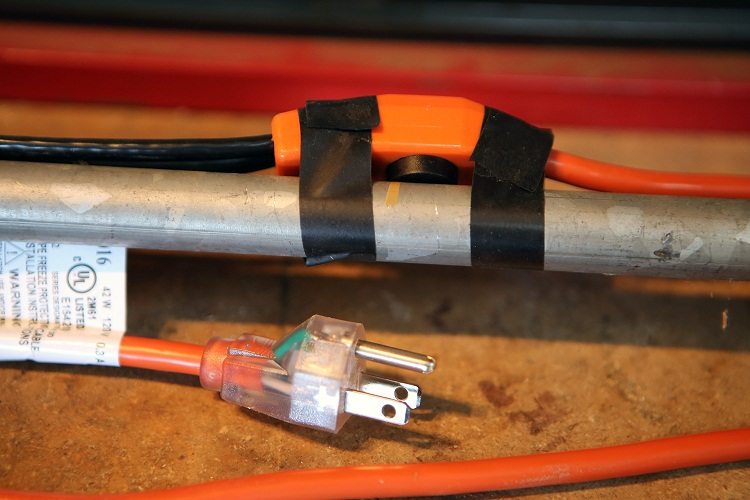

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии
Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.
Основные характеристики кабелей и преимущества использования кабеля
Также обратите внимание на такой фактор: каждый кабель отличают только по двум наиболее важным характеристикам – это мощность в рабочем состоянии и в состоянии покоя. Эти два показателя вы сможете увидеть на самом кабеле
То есть вы сможете сразу же наглядно увидеть, что вы будете покупать. Провод вы выбираете один раз, поэтому нужно выбирать его внимательно, чтобы навсегда побороть все проблемы с замерзанием водопровода.
Замерзание водопровода – это очень неприятная ситуация, в которой страдают не только жильцы из-за отсутствия воды, но и сами трубы (при сильном промерзании они могут лопнуть). Избавиться от этой проблемы можно очень легко, для этого вам достаточно приобрести самонагревающийся кабель и провести его монтаж. Как вы смогли увидеть, провести установку можно и самостоятельно, причем сделать это может даже человек, который раньше никогда с этим не сталкивался. Но помните, что нужно четко следовать инструкции по установке, чтобы в дальнейшем у вас не возникло никаких проблем с кабелем, и он служил вам очень долгое время.
Одним из главных плюсов этой системы является то, что она не только удобная и прочная, а саморегулирующаяся. Вам не нужно следить за температурой грунта или температурой в неотапливаемом помещении, кабель сделан таким образом, что он автоматически подстраивается под внешнюю среду, что позволяет изрядно экономить на электроэнергии и собственном времени. Вам нужно только включить его в розетку, и он начнет свою работу.
Выбирайте греющий кабель саморегулирующийся для труб внимательнее, следите за всеми деталями, и прислушивайтесь к советам специалистов. Не стоит думать, что чем мощнее, тем лучше, если у вас маленький участок, то вам не нужно приобретать слишком мощное изделие, ведь оно будет тянуть больше электричества, а результат его работы будет такой же, как и у более дешевого варианта. Выбирайте с умом, и вы не будете оставаться в холодную пору года без воды.
Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение
Можно ли сделать греющий кабель для водопровода своими руками?
В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.
Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий шнур сделать таким способом не получится.
Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.
Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.
Конструкция и способы применения
Конструктивное исполнение греющего кабеля определяется принципом его действия — выделением тепла при прохождении через проводник электрического тока. На этом же принципе основана работа широко применяемых систем электрического теплого пола, поэтому основными составляющими обеих систем являются металлический проводник и изоляция. Отличие между ними определяется более жесткими требованиями к греющему кабелю для водопроводов в связи с его наружным применением.
В качестве проводника используют металлы и сплавы с высоким электрическим сопротивлением. Так же как и в других электронагревательных приборах, для этой цели чаще всего используют нихромовую и фехралевую проволоку. По исполнению кабель может быть одно- или многожильным, разница заключается в удельной мощности и способе подключения.
Изоляция служит для обеспечения безопасности при эксплуатации и для защиты самого проводника от механического повреждения и влаги. В ее состав входит изоляция металлической жилы, защитный экран и наружная оболочка. Применяемый материал или дополнительные элементы защиты зависят о производителя. Чаще всего для изоляции жилы и наружной оболочки применяют ПВХ и фторполимеры, для защитного экрана — алюминиевую или медную оплетку.
Разнообразие конструктивных исполнений позволяет найти системам самое различное применение — обогрев водопроводов, резервуаров и емкостей, водостоков, кровли, лестниц и пандусов.
Как рассчитать мощность и количество кабеля для обогрева помещения
Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.
Расчёт мощности
Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.
Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.
Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.
Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.
Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.
Определение длины контура
Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.
Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

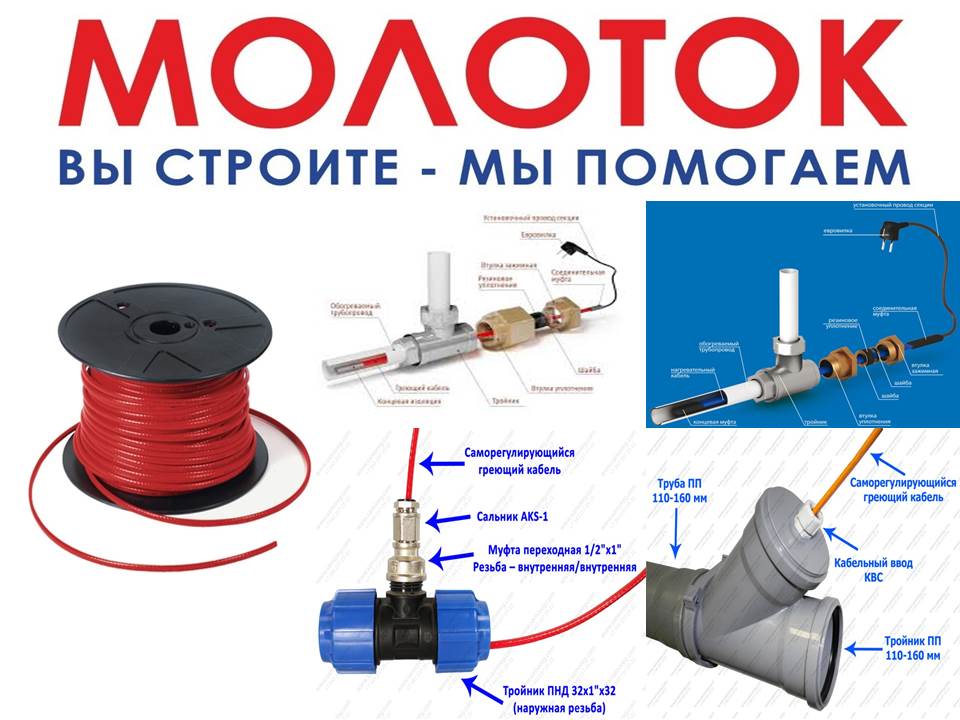

Способы монтажа на водопровод
Основной областью применения греющего термокабеля является защита трубопроводов, для которой на практике используется два способа монтажа — наружный и внутренний. Оба способа не требуют специальной квалификации и доступны для выполнения своими руками.
Наружный
Проложить обогревающий кабель на наружную стенку можно вдоль трубы или спирально, обернув вокруг. В обоих случаях способ и шаг крепления, шаг навивки кабеля должны соответствовать инструкции изготовителя.
Первый способ больше подходит для обогрева водопроводной трубы малого диаметра. Для магистральных линий, коллекторов канализации больших размеров подходит второй способ. При этом способе прогрев более равномерный, но выше расход электроэнергии и материала.

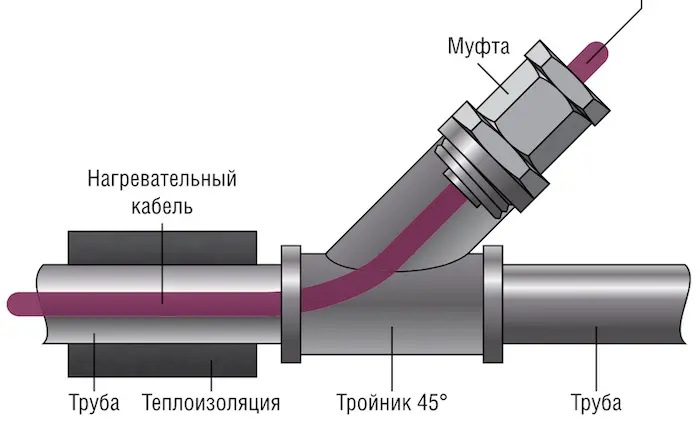

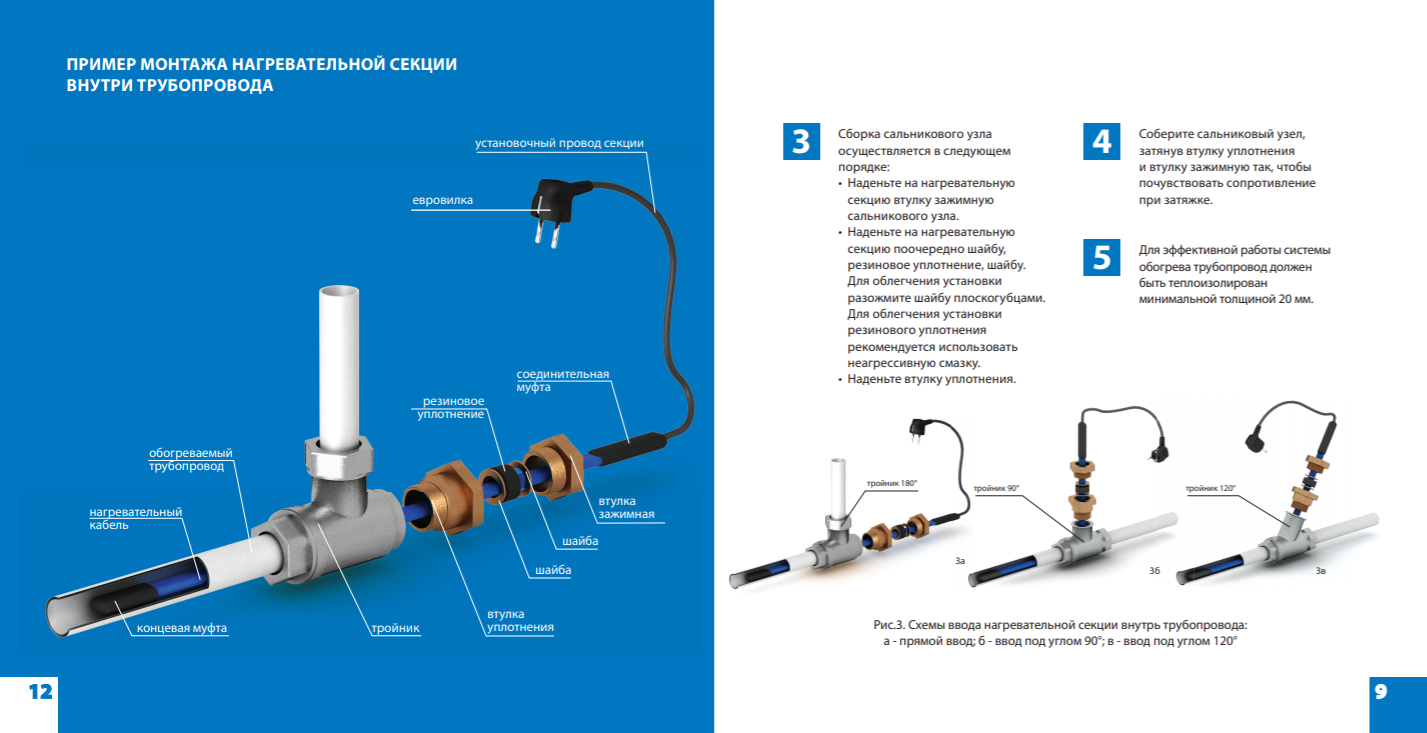

Внутренний
Этот способ применяют для труб с диаметром не менее 40 мм, т. к. установленный кабель перекрывает проходное сечение и может существенно повлиять на расход воды. Для того чтобы установить его внутрь трубы, применяются специальные тройники и уплотнительные муфты. Таким способом можно обогревать и вертикальные, и горизонтальные участки водопроводов длиной несколько метров.
