5 этап. Строительство стен дома из профилированного бруса
Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда
Особенное внимание следует уделить трем аспектам:
1. Сращивание бруса по длине.
Виды сращивания представлены на картинке.
Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса
2. Угловое соединение бруса (ГОСТу 30974 — 2002).
Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.
Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.
Соединение (рубка) бруса в «теплый угол»«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.
Варианты, как сделать теплый угол из бруса
Соединение бруса в «ласточкин хвост»1. Ласточкин хвост
Соединение бруса «полуласточкин хвост»2. Полуласточкин хвост
Сборка бруса в «чашу» (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.
Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.

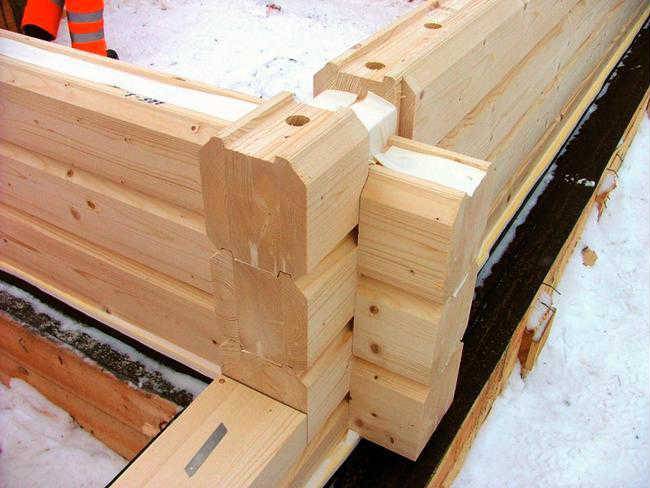

Способ рубки в коренной шип (теплый угол из профилированного бруса)
Способ сборки угла деревянного дома из бруса в «теплый угол»
Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.
Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.
3. Формирование простенка
Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).
Способы (виды) крепления/соединения деревянного бруса:
Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;
Шиповое соединение бруса в «ласточкин хвост» (схема + чертеж с обозначением мест стыковки)ласточкин хвост;
Материал подготовлен для сайта www.moydomik.net
Сборка бруса в «чашу» (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).
Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.
Крепление бруса нагелями
Соединяются венцы между собой с использованием деревянных нагелей.
Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.
Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.
Нагели помимо усиления узла препятствуют скручиванию бруса.
При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.

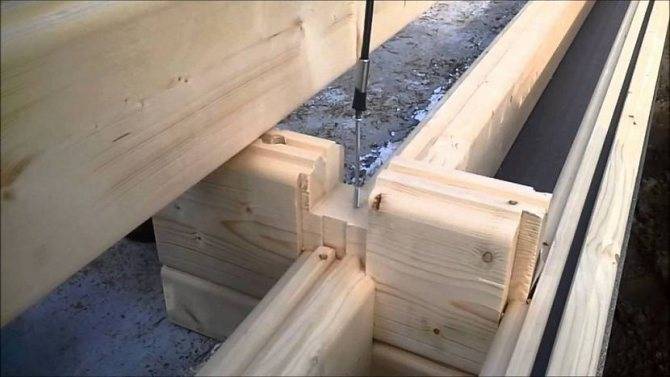

Установка нагелей в брусе:
- нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
- одним нагелем соединяются только два бруса;
- сверление бруса под нагель выполняется строго вертикально;
- устанавливаются нагели со смещением относительно друг друга;
- расстояние между нагелями в брусе на удалении 1,5-2 метра;
- влажность нагеля должна соответствовать влажности бруса;
- загоняется (забивается) нагель киянкой;
- длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.
Схема монтажа нагелей в брусе
Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.
Пружинный узел для бруса
Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»
Пружинный узел «Сила» для профилированного бруса
Применение нагелей
Когда строят сруб из клееного или профилированного бруса, конопатка не проводится. При этом, если речь идет о возведении дома из обычного бруса, без нее не обойтись. Конопатка представляет собой процесс утепления междувенцовых соединений путем утрамбовывания различных натуральных утеплителей.
Для конопатки используются следующие материалы:
- Натуральный мох, отличающийся отличными теплоизоляционными свойствами. Также данный материал отлично противостоит образованию грибка и плесени. А это увеличивает срок службы здания. По всем параметрам этот материал является идеальным. Единственный его минус — это то, что с его помощью очень неудобно производить конопатку;
- Пакля из льна. Этот материал также имеет ряд плюсов, которые полностью перечеркиваются тем, что он через пять лет осыпается. Из-за этого приходится проводить конопатку повторно;
- Конопляная пенька – отличный материал. Он широко использовался нашими прадедами. По своей структуре он очень схож с натуральной древесиной;
- Джут — это импортный натуральный материал, который производится в формате ленты. Он очень удобен для использования, поэтому его широко применяют при современном строительстве зданий из бруса;
- Льноватин это материал является смесью льна и ватина, его основной недостаток — это сильное впитывание влаги.
Главные особенности конопатки:
- Процесс начинается с верхнего венца по направлению вниз;
- Сначала венец конопатится снаружи и потом уже внутри;
- Вначале проводится грубая конопатка с изоляцией крупных щелей, а потом проводится косметическая для придания приятного внешнего вида швам.
Цельный или профилированный брус?
Виды бруса.
Брус бывает профилированным и цельным. Для строительства дома вы можете использовать и первый, и второй вариант. Чтобы выбрать конкретный вид материала, рассмотрите основные преимущества и недостатки каждого из них.
Профилированный брус для строительства дома предусматривает наличие профиля. Он может иметь шипы и венцовые пазы. Такие соединения устанавливаются по всей длине материала, после чего поверхность подвергается шлифовке. Брус для строительства дома поставляется уже в готовом виде. Владельцу остается лишь собрать постройку из полученных элементов. Среди преимуществ домов, возведенных из профилированного бруса, можно выделить:
- Высокую устойчивость к деформациям.
- Сравнительно небольшие затраты на строительные работы.
- Невысокую сложность проведения строительных работ.
Материал имеет точную форму, позволяющую выполнять все строительные мероприятия в максимально краткие сроки и с наиболее высоким качеством. Дома из такого материала имеют более интересный внешний вид и высокие теплоизоляционные характеристики.
К числу преимуществ профилированного бруса можно отнести ровную поверхность стен. Их даже не нужно дополнительно обшивать, т.к. они и так превосходно выглядят. Стены из этого материала защищены от гниения, т.к. в них не будет собираться талая и дождевая вода. Профиль рассчитывается так, чтобы осадки не попадали в межвенцовые швы.
После усадки дома, построенного из профилированного бруса, не нужно будет тратить время и силы на конопатку. Данный материал обеспечивает отличную ветрозащиту и высокую теплоизоляцию, т.к. венцы имеют соединения достаточной для этого плотности.
Дом из цельного бруса имеет низкий уровень теплоизоляции.
Но есть у профилированного бруса и свои недостатки. Во-первых, он не очень хорошо переносит негативные атмосферные воздействия. Во-вторых, материал поддерживает горение. В целях повышения био- и огнезащитных свойств древесину нужно обязательно обрабатывать специальными пропитками.
Естественная влажность материала приводит к тому, что в теплый сезон на брусе появляются трещины. Поэтому лучше всего сразу искать такой материал, влажность которого снижена не менее чем до 20% путем камерной сушки. Толщины стен дома из профилированного бруса будет недостаточно для комфортного использования. Придется выполнять дополнительное наружное утепление. После завершения строительства выполнять надстройку или изменять планировку будет невозможно.
Изучите и особенности цельного бруса. Несмотря на то, что он имеет не самый презентабельный внешний вид, материал все равно довольно широко используется в строительстве. Главное преимущество — это сравнительно низкая стоимость. При подготовке древесины сохраняется ее естественная влажность, что избавляет от необходимости проведения дополнительных мероприятий и сокращает длительность подготовительного этапа.
Цельный брус можно купить на любом специализированном рынке. Вы можете безо всяких проблем выбрать именно то, что вам нужно. От момента заказа до доставки на строительную площадку в среднем уходит неделя. Настолько сократить сроки позволили простота и быстрота производства материала. Еще одним большим преимуществом использования цельного бруса для строительства дома является отсутствие необходимости применения специальной техники.
Схемы соединения брусьев.
Но есть и свои недостатки. К их числу относятся:
- Более высокие расходы на отделочные работы. Для получения красивого и завершенного внешнего вида здания его нужно обшить сайдингом или вагонкой.
- При выборе бруса нужно быть предельно внимательным, т.к. недобросовестные продавцы предлагают плохой брус.
- На материале может начать развиваться грибок. Причина заключается в естественной влажности и непрохождении специального высушивания. Вы, конечно же, можете обработать брус специальными пропитками для уничтожения и предотвращения возвращения грибка, но на это понадобится тратить дополнительные деньги и время.
- Межвенцовые швы очень сильно продуваются. Дом из цельного бруса характеризуется меньшим уровнем теплоизоляции.
- После усадки древесина трескается. Чтобы предотвратить появление таких повреждений, стены приходится обшивать с обеих сторон.
Этапы строительства дома из бруса
Брусовой дом имеет несколько преимуществ:
- Стены получаются легкими, из-за чего нагрузка на фундамент невысокая, а это значит, что и затраты на его устройство будут ниже.
- Древесина — материал эластичный и небольшие подвижки фундамента она компенсирует без ущерба для целостности здания. А это — снова таки, позволяет на хорошо дренирующих грунтах делать мелкозаглубленные фундаменты.
Выбор типа фундамента зависит во многом от почв, но чаще всего делают ленточный фундамент, если нет необходимости в подвале, можно поставить столбчатый (для небольших построек временного проживания — дач, бань и т.п.) или свайный (с ростверком или без). Выбор желательно основывать на результатах геологических исследований. Подробнее процесс описан тут.
Пока фундамент «схватывается», подготавливают древесину. Весь брус и нагеля обрабатывают антисептиками и антипиренами. Используют составы, которые не образуют на поверхности бревна пленку. Они не будут мешать процессу сушки. После подготовки бруса начинается собственно возведение дома:
- Отсечная гидроизоляция. Чтобы древесина из фундамента не тянула влагу необходимо проложить слой гидрофобного материала. Раньше под первый венец укладывали два слоя рубероида. Сегодня есть более современные материалы — обмазочные и рулонные. Использовать можно их, причем в комбинации: обмазать, наклеить рулонный.
- Укладка окладного венца. Брус выбирают без признаков синевы, с минимальным количеством сучков. Желательно — из средней части дерева — с максимальной плотностью годовых колец. Его обрабатывают дополнительно пропитками, предназначенными для древесины, находящейся в прямом контакте с землей. Для того, чтобы обеспечить лучшую сохранность первого венца, есть хитрость: на гидроизоляцию укладывается широкая доска, пропитанная битумной мастикой с отработкой. На нее кладут еще слой гидроизоляции, а сверху — уже первый венец. Все эти слои связываются с фундаментом шпильками, которые залиты в фундаменте.
- Черновой пол. К первому венцу крепят лаги пола — брус сечением 150*100 мм. Из укладывают с шагом не менее 70 см. Чтобы было удобнее работать, по лагам раскладывают доски чернового пола, не прибивая их.
- Сборка стен из бруса. Если не заказан стеновой комплект с готовыми чашами, их «зарезают». Выпиливают по шаблону. Из куска фанеры вычерчивается шаблон, его обводят, потом выпиливают. Чаще используют бензопилу, но требуется довольно высокая степень владения инструментом: от точности выполнения запила зависит насколько теплым будет дом. Формы соединения бруса — на картинке.
Способы соединения бруса
Про укладку межвенцового утеплителя уже говорили: при использовании обычного бруса он обязателен, под профилированный — желателен в чашах, остальное — по желанию. Между собой венцы соединяются нагелями — длинными круглыми брусками, выточенными из цельного куска древесины, шкантами — прямоугольной формы или шпильками — металлическими стержнями. В любом случае под соединение сверлится отверстие, в которое забивается соединяющий элемент.
- Сборка стропильной системы. Порядок работ зависит от типа выбранной кровли. При устройстве простой двускатной крыши устанавливают подстропильные ноги, при устройстве мансардного этажа порядок другой. На собранную стропильную систему раскатывается и закрепляется ветрозащитная мембрана. В таком виде дом оставляют на продолжительный срок на усушку.
- Дверные и оконные проемы. Для скорейшей усушки и усадка можно вырезать оконные и дверные проемы, поставить окосячку или фиксирующие планки. Дверные и оконные блоки до окончания основной усадки не ставят.
По истечении года-двух можно приступать к отделочным работам. Все время, пока сруб отстаивается, необходимо отслеживать процессы, происходящие в древесине. Сразу необходимо проинспектировать углы и при необходимости их проконопатить. Потом отслеживать состояние их, а также соединений бруса. Если нагели вбивались с большим усилием, при усушке брус может на них повиснуть, из-за чего образуются щели. Решить проблему можно околачиванием: берут огромный деревянный молоток и стучат по стенам, вызывая более быструю усадку. Этот же прием используют, если дом садиться слишком медленно.
В видео показаны основные этапы того, как построить дом из бруса. Несмотря на лирические отступления, много ценной информации.
Пошаговая инструкция по возведению стен
Устройство стены из бруса.
После обустройства фундамента переходите к укладке бруса. Самое главное – определиться с оптимальной технологией сборки. Стены из бруса выкладываются рядами. Каждый новый слой укладывается на предыдущий, пока не будет получена стена требуемой высоты.
У брусков есть специальные пазы, благодаря которым обеспечивается плотное прилегание бревен друг к другу. Пазы утепляются специальной теплоизоляцией. В целях повышения прочности стен следует обязательно использовать шипы для соединения брусьев.
Упрощенный вариант предполагает применение необработанного соснового бруса. Сами бруски весят довольно мало, так что для строительства не придется вызывать даже специальную подъемную технику.
В процессе самостоятельного возведения стен из бруса важно учитывать ряд основных требований. Во-первых, все швы должны быть законопачены. Это исключит продувание стен ветром
Во-вторых, непосредственно стены обрабатываются специальными пропитками для повышения огнестойкости и прочности
Это исключит продувание стен ветром. Во-вторых, непосредственно стены обрабатываются специальными пропитками для повышения огнестойкости и прочности.
Техническое описание профилированного бруса
Профилированный брус хорошо стыкуется, исключая мостики холода
Профилированный брус – высокотехнологичный материал для строительства, изготовленный из хвойных пород или лиственницы. Свои свойства проявляет как на момент возведения здания, так и в процессе службы. При изготовлении материала не применяется клей и другие химические средства, поэтому считается «чистым» в плане экологичности.
Производится брус двух видов – клееный и естественной влажности. Типы различаются по технологии изготовления и техническим параметрам. К примеру, для клеевого материала задействуют высушенные доски разных пород, которые склеивают до образования нужного сечения. Этот метод наделён следующими достоинствами:
- точная геометрия;
- небольшой вес;
- возможность скрытого монтажа инженерных сетей;
- приятный внешний вид.
В изготовлении бруса естественной влажности применяются хвойные древесные породы. Особенность производства заключается в обработке целого бревна на фрезерном станке или другом оборудовании. В результате материал обеспечивает равномерную усадку и экологически безопасен в эксплуатации. Кроме того, изделие снижает затраты на строительство и отделочные работы.

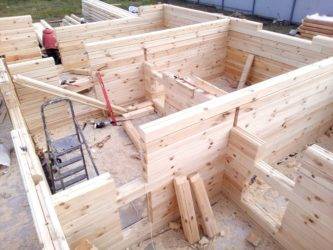

Строительство стен
Самостоятельное строительство деревянных домов упрощается, если используется профилированный брус.
Он имеет пазы, которые легко соединяются. Перед началом возведения стен необходимо проверить горизонтальность фундамента. Необходимо, чтобы гидравлический уровень показывал ноль, так как при установке первого венца должна соблюдаться строительная геометрия.
Плоскость фундамента должна быть идеально ровной и прямой. Вдобавок при закладке углы первого венца выверяются по вертикали. Они должны составлять ровно 90 градусов. Если с самого начала геометрия строительства нарушена, стены не получатся ровными, будет идти перекос на уровне оконных и дверных проемов.
Монтаж деревянного дома своими руками на этапе возведения стен производится следующим образом:
1. На фундамент накладывается слой рубероида без предварительного нанесения мастики.
2. При необходимости выровнять поверхность фундамента, когда ее перекос более одного сантиметра, на расстоянии в 30 см один от другого ставятся деревянные клинья.
3. Сверху устанавливается по всему периметру фундамента «нулевая» доска.
4. Пространство между ней и фундаментом задувается монтажной пеной.
5. Первый венец может укладываться с отступом от края фундамента в 25 см. Также допускается установка венцов за краем фундамента на расстоянии не большем 5 см.
6. По углам первый венец крепят на анкеры.
7. Чаши первого и последующих венцов для уплотнения стягиваются путем сборки на шпильку.
8. Чаши первого венца стягиваются при помощи усиленной шайбы размером 60х80 мм.
9. Далее усиление стяжки с применением усиленной шайбы производится через каждых 5 – 6 венцов.
10. Стяжка по периметру венцов производится при помощи металлических или деревянных нагелей.
11. Венцы соединяются между собой, благодаря бороздкам. На нижний брус накладывается новый. В пазы он вставляется ударами кувалды сверху по накладной доске.
Кроме анкерного крепления, еще применяется торцевое — концы венцов стыкуют по торцам. В этом случае, если один из них дал трещину, его легко вынимают и заменяют целым.
Конопатка венцов
Для конопатки может использоваться:
- Пакля.
- Мох.
- Конопляная пенька.
- Джут.
- Льняной войлок.
Главная задача: загерметизировать щели между брусом, через которые будет задувать ветер. Работы по конопатке в идеале должны проводиться в несколько этапов, в разное время после строительства:
- Сразу после завершения строительства, до чистовой наружной отделки. Только что построенные стены еще не уселись, поэтому щели могут быть очень маленькими, или их вообще может быть незаметно.
- Через 1-1.5 года после завершения строительства. За такое время стены уже усядутся, и щели обязательно появятся. Конопатить их нужно плотно, не оставляя свисающего уплотнителя.
- Через 5-6 лет после завершения строительства. Конопатятся появившиеся щели, а также заново набивается уплотнитель там, где он высыпался, или его выдернули птицы. Этот этап пропускается, если дом обшит сайдингом.
Процесс по набивке уплотнителя — простой, но трудоемкий и долгий. Вам нужно:
- Обходя дом по периметру выискивать каждую щель.
- С помощью узкого шпателя (или просто узкой и тонкой полоски металла) плотно забивать ее уплотнителем.
Обустройство оконных и дверных проемов
Проемы (и дверные, и оконные) могут делаться одним из таких способов:
- Там, где будут располагаться окна и двери, брусья выкладываются на расстоянии друг от друга. Расстояние должно равняться ширине проема. По обеим сторонам от проема брусья скрепляются нагелями.
- Брусья укладываются по периметру без подготовки проемов (то есть получается «глухой» периметр без отверстий). После завершения строительства стен в нужных местах выпиливаются проемы.
Первый вариант позволяет более рационально использовать строительный материал. Но времени на подгонку уйдет больше, и все равно можно ошибиться.
Второй вариант более простой, быстрый и точный. Но так вы потратите больше материала: выпиленные куски вряд ли удастся использовать для строительства.
Обустройство пола и потолка
Полы делаются в виде настила, который укладывается на лаги или балки. Для крепления лагов в первом или втором венце пропиливаются отверстия (это делается на этапе укладки бруса). Процесс укладки пола стандартный: выполняется теплоизоляция и гидроизоляция, кладется черновой пол, сверху выполняется отделка выбранным материалом.
Потолок монтируется в ходе внутренней отделки. Варианты такие:
- Оставить навесные балки в качестве декора;
- Смонтировать на балки подвесной гипсокартонный потолок, и отделать его (покрасить/поклеить обои);
- Смонтировать на балки сайдинг.
Выбор кровли
Кровля (и материал, и вид крыши) выбирается, исходя из бюджета и желаемого внешнего вида. Каких-либо правил и ограничений для домов из бруса нет.
Наружные работы
После завершения строительных работ можно приступать к наружной отделке. Для этого:
- Щели конопатятся (как и чем — рассмотрели в разделе «Конопатка венцов» выше).
- Поверхность шлифуется.
- Дерево лакируется или окрашивается.
Также можно установить снаружи сайдинг или сендвич-панели. Ограничений или запретов на такие варианты нет, они дополнительно защитят дерево от прямого контакта с влагой и ветра. Но с другой стороны — брусовые дома хороши своим «натуральным» внешним видом, и современная отделка скроет его. Поэтому наружная отделка выбирается на усмотрение владельца.
Укладка первого ряда
Для постройки применяются только ровные и целые брусья, у которых нет видимых дефектов. Укладка бруса должна отвечать всем технологическим нормам. Используются только светлые и сухие материалы, если на нем обнаружены серые срезы или пятна, то их применять нельзя. В процессе постройки дополнительно укладывается рубероид, битум, нагели и антисептик.
Для прочности конструкции, для крепления бруса применяются нагели Источник myvideosait.ru
Высохший фундамент покрывается битумом, сверху рубероид, ширина его минимум на 20 см больше фундамента, края ровно свисают с двух сторон. Подобная гидроизоляция защитит будущее строение от влаги. На всех стыках рубероид укладывается с нахлестом в 10 см, хорошо промазывается битумом и прижимается. Перед сборкой надо определить тип соединения по углам. Выгодным считается вырез у верхнего бруса нижней части, а у нижнего наоборот. Этот вариант крепления позволяет экономить на материале, а концы не будут выходить за углы постройки.
Все работы по сборке конструкции начинаются с разметки и дальнейшего раскроя заготовленного материала. Перед сборкой дерево обрабатывается антисептиком, сушится и только потом в нем сверлят отверстия через каждых 50 см вдоль бруса. С двух сторон укладывается два бруса, сверху еще, в них делаются на концах пазы. Ровняется ряд, и подгоняются углы, выступы подправляются рубанком.
Каждый из брусьев в доме располагается на своем месте Источник giropark.ru
После закрепления первого ряда сборка дома из бруса подразумевает монтаж перекрытия пола, а также основания стен. Используются балки 15х10 см. В брусьях вырезают пазы по 40 см с внутренней стороны (рекомендуется использовать «Т»-образные пазы), концы балок надо обрезать. Такой способ врезки увеличивает прочность соединений. После установки балок они выравниваются горизонтально, чтобы были в одной плоскости.

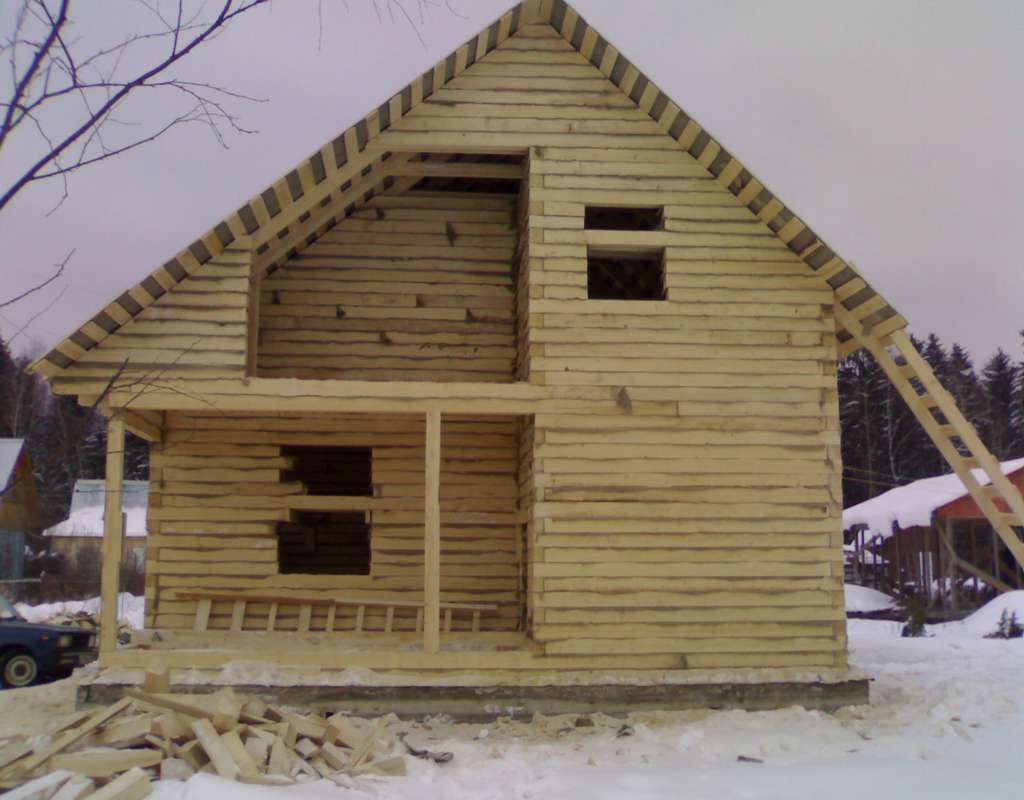

Конопатка и усадка
Брусовую стопу (стену) по мере набора конопатят лентами из джута или льна с напуском 5 см в стороны. Напуски конопати заталкивают в пазы, осуществляя первую подбивку (подвертку). Если сруб еще без крыши, верха стен кроют рубероидом и оставляют сруб на усадку (до 1 года). В это время внутри можно прокладывать коммуникации или производить какие-то другие необходимые работы.
Контроль за усадкой строения ведется по специальным рейкам с отметками, установленным по углам.
Что касается оконных и дверных проемов, то их можно вырезать в уже осевшем срубе или формировать сразу подрезкой брусьев. Но во втором случае и те, и другие проемы потребуется делать выше расчетных (на минимальную величину усадки конкретного брусового материала). А в точный размер их можно будет подрезать потом.
Окончательная конопатка «в жгут» производится под крышей уже после усадки готового сруба.
