Самые рабочие самодельные приспособления для поднятия тяжестей в доме с лестницей и без

Подготовка и самостоятельная погрузка тяжелых предметов

Изучите предметы, которые вы собираетесь грузить. Размер – это еще не все. Потратьте некоторое время, чтобы проверить, не слишком ли тяжел груз, и найдите удобные места для подхвата. Последнее значительно уменьшит вероятность того, что вы пострадаете.

Хорошо ли сбалансирован объект? Если вы поднимаете коробки, есть ли риск того, что что-то упадет?

Выберите безопасный маршрут. Уберите все препятствия, которые стоят на вашем пути, чтобы потом не споткнуться, и будьте внимательны к лестницам и неровным полам.

Становитесь на позицию. Основа всего – в подготовке, а в нашем случае – в правильной позиции. Убедитесь, что ваши ноги на ширине плеч. Держите спину прямо, напрягите мышцы живота, согните колени, присядьте на корточки и смотрите прямо перед собой.

Если нужно, поставьте одно колено на пол, а другое перед собой согните под прямым углом (как рыцарь). Хорошенько ухватитесь за груз обеими руками и приготовьтесь к подъему.

Поднимите и перенесите. Держите предмет близко к телу и используйте мышцы ног, чтобы встать и поднять груз с пола. Ваша спина должна оставаться прямой на протяжении всего процесса. Делайте медленные и плавные движения.

Шаги должны быть небольшими. Не скручивайте тело при перемещении объекта, ведите бедрами, меняя направление движения. Двигаясь, держите плечи на одной линии с бедрами.

Сбросьте груз. Как только вы достигли места назначения и пришло время опустить предмет, вернитесь в положение сидя на корточках, используя только мышцы ног (не спины)

Спина остается прямой, держите предмет близко к телу и осторожно опустите его

Примечание: не пытайтесь перемещать пианино или предметы аналогичного размера в одиночку. Предметы такого размера требуют по крайней мере 2 или 3 человек.

Техника безопасности

Во время выполнения такелажа используются стропы, при помощи которых груз крепится к подъемному механизму. Перед тем, как накидать стропы, нужно определить вес груза. В большинстве своем этот показатель обозначен в паспорте — металлическая табличка, прикрепленная к одной из сторон объекта; или в сопроводительных документах. Если груз упакован, то такие данные пишутся прямо на материале упаковки или обшивке ящика.

При подъеме и перемещении грузов строго придерживаются таких правил:

Если к грузу прилагается паспорт или сопроводительная документация, то строповка выполняется в точном соответствии с рекомендациями изготовителя

Крепление строп выполняется исключительно за проушины при помощи специальных крюков, которые предусмотрены на такелажной оснастке.
При строповке важно добиться полного равновесия и устойчивости груза. Оборудование и дополнительные механизмы, скомпонованные на общей раме, поднимаются вместе после того, как будут закреплены стропы на общей платформе. Листовые материалы, скомбинированные в пакеты, поднимаются специальными подхватами, которые крепятся к траверсе.
Для строповки длинномерной продукции — уголков, профиля и прочих — применяются специальные универсальные приспособления

На острые углы под стропы устанавливаются подкладки.

Листовые материалы, скомбинированные в пакеты, поднимаются специальными подхватами, которые крепятся к траверсе.
Для строповки длинномерной продукции — уголков, профиля и прочих — применяются специальные универсальные приспособления. На острые углы под стропы устанавливаются подкладки.

К высотным работам с применением полиспаста относят:

Подъем мебели, техники, джакузи, стройматериалов через окно в квартиру. Подъем оборудования и строительных материалов на крышу дома. Установка кондиционеров, спутниковых антенн. Мойка окон и покраска фасадов на высоте. Ремонтные работы и герметизация швов панельных многоэтажек. Монтаж баннеров на фасадах зданий. Обрезка деревьев, эстетическое кронирование насаждений. Уборка снега и оледенений с крыш зданий и сооружений. Подготовленные специалисты умело используют систему подъема грузов. После предварительного осмотра объекта и уточнения веса, перемещаемых предметов, альпинист определит целесообразность использования тех или иных устройств, а может быть необходимость вызвать автокран для тяжелых работ.

Для своих заказчиков компания гарантирует: сохранность грузов; аккуратное выполнение подъема; привлечение к работе профессионалов с опытом; соблюдение техники безопасности; использование исправной техники и проверенного снаряжения; при необходимости – страхование рисков; для работы в городской черте – обеспечение безопасности для рядом расположенных построек и припаркованных машин.

Если Вы хотите заказать подъем груза на высоту, свяжитесь с менеджером нашей компании. Работаем без выходных. Оперативно перезваниваем для уточнения деталей заказа. Организуем предварительный вызов альпиниста на объект. Согласовываем время проведения работ и приезда бригады. Все делаем быстро и качественно. Нашей работой и ценами останетесь довольны!

Поделитесь!

Как работает простая конструкция блоков?

Рассмотрим для начала простой монтажный полиспаст. Его можно получить при добавлении блоков на опору и груз. Чтобы получить нечётный механизм, необходимо закрепить конец верёвки на подвижной точке груза, а чтобы получить чётный, то крепим веревку на опоре. При добавлении блока получаем +2 к силе, а подвижная точка дает +1, соответственно. Например, чтобы получить полиспаст для лебедки с кратностью 2, необходимо закрепить конец верёвки на опоре и использовать один блок, который крепится на грузе. И у нас будет чётный вид приспособления.

Принцип работы полиспаста с кратностью 3 выглядит по-другому. Здесь конец веревки крепится на грузе, и используются два ролика, один из них мы крепим на опоре, а другой – на грузе. Такой тип механизма дает выигрыш в силе в 3 раза, это нечётный вариант. Чтобы понять, каков выигрыш в силе получится, можно воспользоваться простым правилом: сколько веревок идет от груза, таков наш выигрыш в силе. Используются обычно полиспасты с крюком, на котором, собственно говоря, и крепится груз, ошибочно думать, что это только блок и веревка.

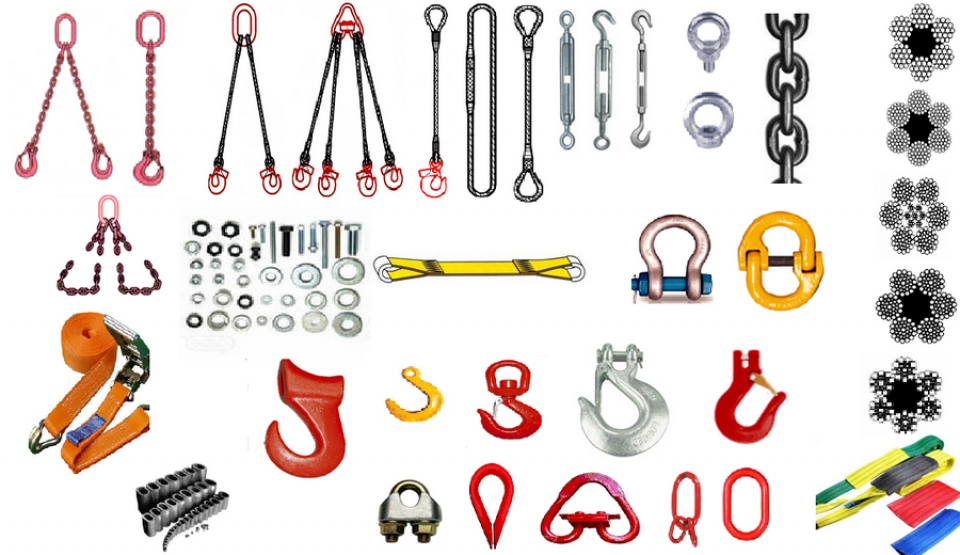

Такелажные приспособления

Такелаж — это набор средств, механизмов и приспособлений для крепления и перемещения грузов. Профессиональный такелаж включает в себя следующую оснастку: тросы, карабины, канаты, цепи, крюки, веревки, стропы и пр.

Иногда данный термин может служить обозначением действия, направленного на погрузку или выгрузку тех или иных грузов, являясь синонимом таких словосочетаний, как «такелажные услуги» или «такелажные работы».

Правда, в отличие от «такелажных работ», «такелажные услуги» подразумевают вспомогательные операции — такие как предварительная упаковка требующего перемещения оборудования, или изготовление поддонов для перевозки груза.

Канаты

Стальной канат (трос) – необходимый элемент механизмов и оборудования для подъема и перемещения грузов.

Изготавливается из отдельных стальных проволок, часто с добавлением синтетического или растительного сердечника. Сердечник необходим для опоры стальным проволкам каната, позволяет уменьшить поперечную деформацию каната, уменьшает радиальные нагрузки.

Производство стальных канатов осуществляется,  в частности  по стандартам DIN 3052, 3053, 3055, 3060, 3062.

По свивке (конструкции) — канат 1*7, 1*19 состоит из проволок, свитых в одну прядь. Конструкция каната 6*7 означает 6 прядей по 7 проволок в каждой, аналогично 6*19, 6*37 и т.д. Чем больше концентрических слоев, тем прочнее канат.Канаты различаются:

1. По типу покрытия — оцинкованные канаты, канаты в оболочке (ПВХ). Оболочка (изоляция) обычно производится из поливинилхлорида. Она необходима для защиты каната от коррозии под воздействием погодных условий.  При это трос в оплетке не изменяет своих параметров по прочности, грузоподъемности и приобретает дополнительную защиту, что продлевает срок его службы
2. По типу стали – канаты из нержавеющей стали, стали высокого качества и др.

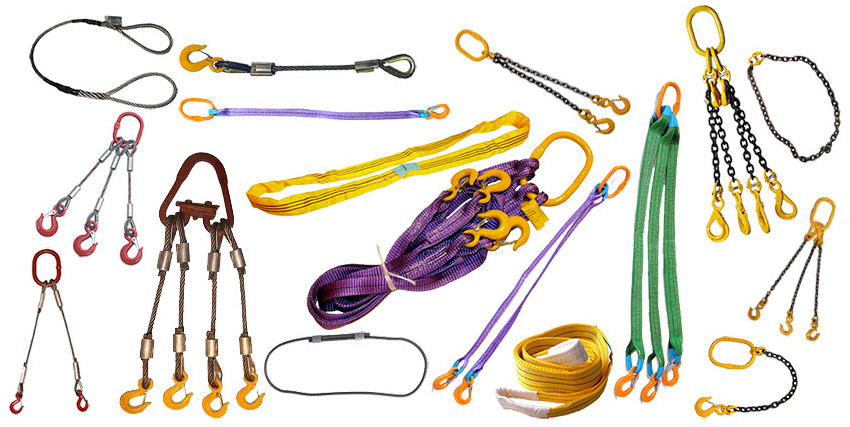

Стропы

Отрезки канатов, соединенные в кольца или снабжен­ные специальными подвесными приспособлениями, обеспечиваю­щими быстрое, удобное и безопасное закрепление грузов, называют стропами. По конструкции стропы бывают гибкие и жесткие.

Гибкие стропы, изготовляемые из отдельных кусков каната или цепей, подразделяют на:

• простейшие;
• универсальные;
• облег­ченные;
• многоветвевые.

Полиспасты и блоки

Блоки — это простейшие механизмы для подъема грузов. Они входят в состав большинства грузо­подъемных механизмов.В зависимости от числа роликов разли­чают одно — и многороликовые блоки.

Однороликовые блоки, служащие только для изменения направления каната или цепи, называют угловыми, или отводными блоками. Диаметр ролика в блоке должен составлять не менее 16-20 диаметров каната, а глу­бина ручья ролика должна превышать диаметр каната не менее чем на 4-5 мм. Это учитывают при выборе блока.

Систему, составленную из подвижных и неподвижных бло­ков, через ролики которых пропущен канат или цепь, называют полиспастом.

а) – монтажный блок; б) – полиспаст.

Лебедка

Самая востребованная такелажная техника. Представляет собой грузоподъемную машину, в которой канат или цепь, служащие в качестве рабочего элемента, наматываются на барабан, канатоведущий шкив или звездочку.

Лебедки позволяют поднимать и перемещать тяжеловесные грузы по горизонтальному или наклонному пути, что часто применяется такелажниками при погрузке таких грузов в транспортное средство для перевозки.

Ассортимент лебедок очень широк: с ручным приводом, электроприводом, двигателем внутреннего сгорания, гидравлическим, пневматическим и паровым приводом.

Опорные конструкции

При проведении строительных, монтажных или ремонтных работ не обойтись без специальной техники, предназначенной для переноски грузов, роль которой зачастую выполняют погрузчики, краны манипуляторы и кран-балки, выполненные в виде опорного или подвесного моста.

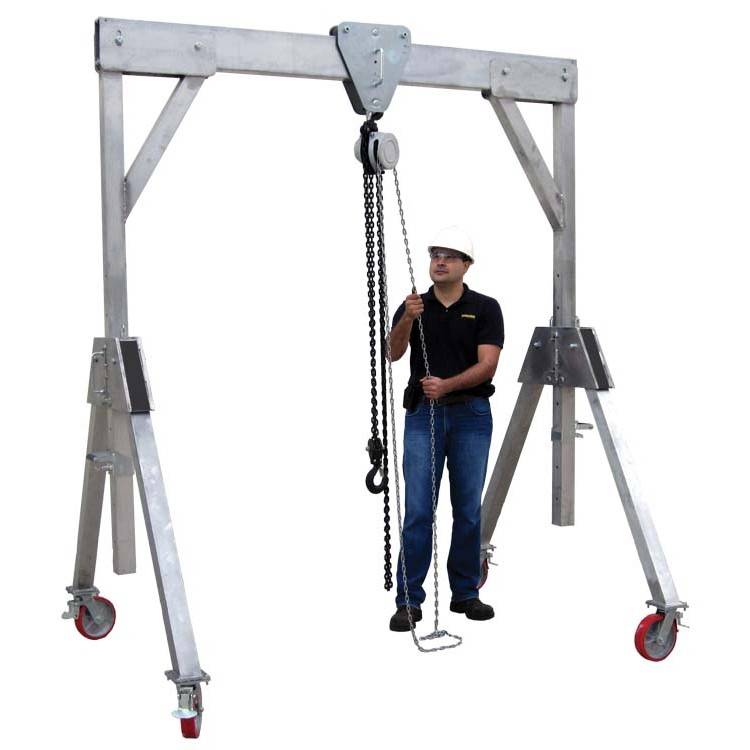

Кран-балки или тельферы, являются разновидностью подъемного крана, но могут использоваться в малогабаритных помещениях или на складах, где нет достаточного места для транспортных маневров.

Сфера применения этой многофункциональной металлоконструкции столь велика, что трудно себе представить работу производственного предприятия или склада без грузонесущего тельфера, управляемого посредством дистанционного пульта.

Современная кран-балка может по желанию владельца оборудоваться грузозахватом или переключателем скоростей, быть пожаро и химически взрывозащищенной, использоваться в условиях повышенных температур и обладать другими полезными свойствами.

Приспособление для подъема тяжестей типа лебедки или полиспаста: как изготовить своими руками п

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле.

Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Разновидности удерживающих механизмов

Для того чтобы транспортируемая деталь крепко держалась на подъемнике, существует несколько типов удерживающих устройств:

• Канатные стропы.
• Специальные захваты.
• Траверсы.
• Строповые устройства с дистанционным управлением.

Сама по себе стропа представляет из себя съемное приспособление для подъема тяжестей, по внешнему облику напоминающее отрезок стального каната с несколькими крепежными элементами на обоих концах. Это могут быть кольца, крюки, карабины или же канатная петля.

Как сделать полезные механизмы и инструменты для стройки своими руками

Неважно – строите вы дом своей мечты или перестаиваете старенький дачный домик, вам не обойтись без надежных инструментов и строительного оборудования. Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами. Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами

Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами.

Наши форумчане знают, как снизить нагрузку на семейный бюджет и предлагают рецепты проверенных механизмов и инструментов для стройки, сделанные своими руками.

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

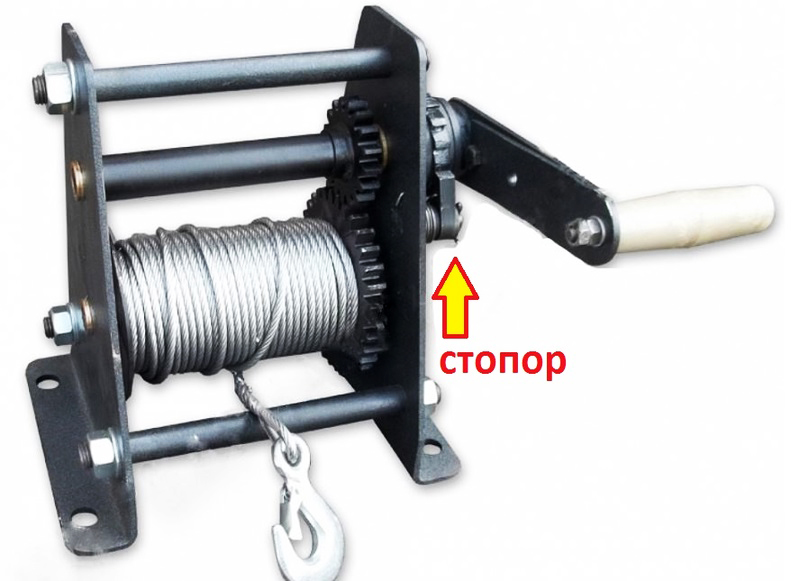

Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза. Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра

Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Грузовик…из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8

нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!

Самые интересные и полезные приспособления для строительства

При строительстве любого объекта, будь то дом или что то другое, требующее подъема тяжестей на высоту, требуется идти двумя путями.

Первый самый простой путь, это нанять людей для поднятия тяжелых материалов, таких как раствор, бетон или что-то похожее.

Второй, сделать подъемный механизм, способный поднять тяжелый груз.

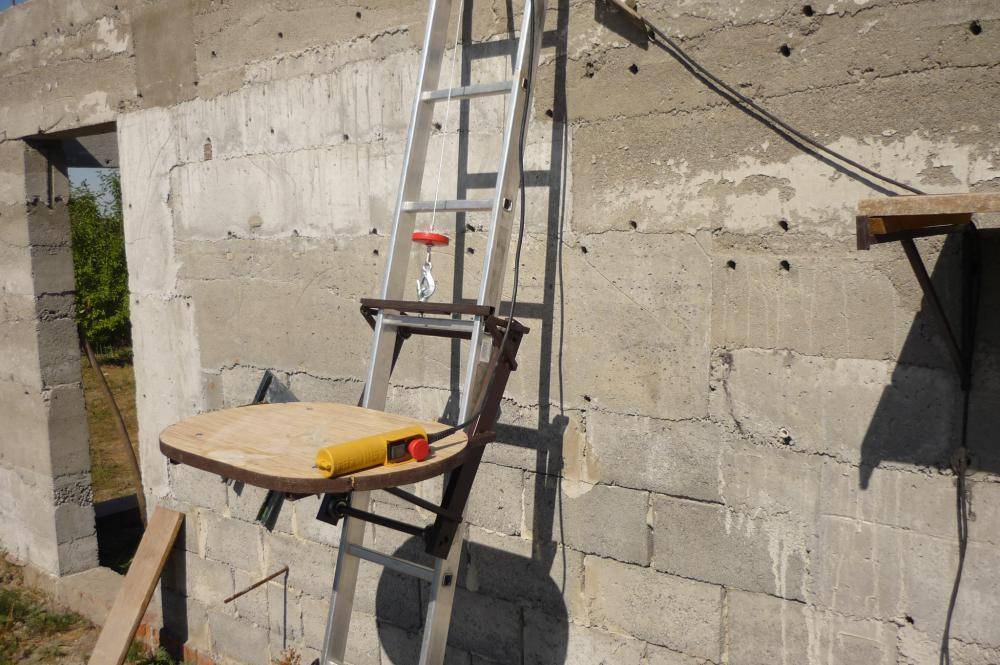

Вот такое приспособление способно заменить, как минимум трех человек и сделано оно из алюминиевой лестницы и электрической тали.

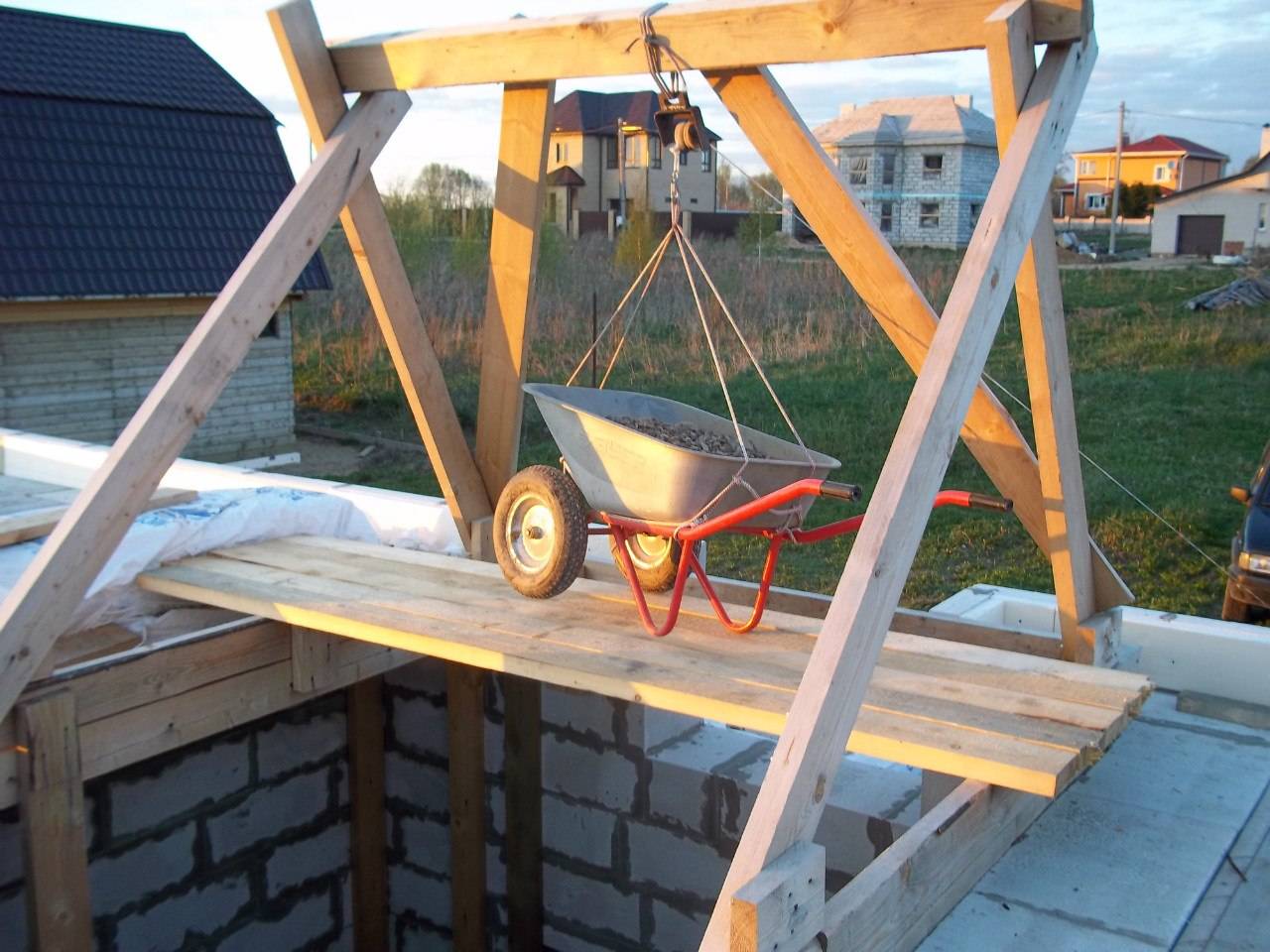

Такой подъемник способен поднять три ведра бетона и работать с его помощью можно и одному. Сварную раму на подшипниках сделать не сложно и закрепить электрическую таль на верху лестницы вполне по силам каждому, немного владеющему электросварочными работами.

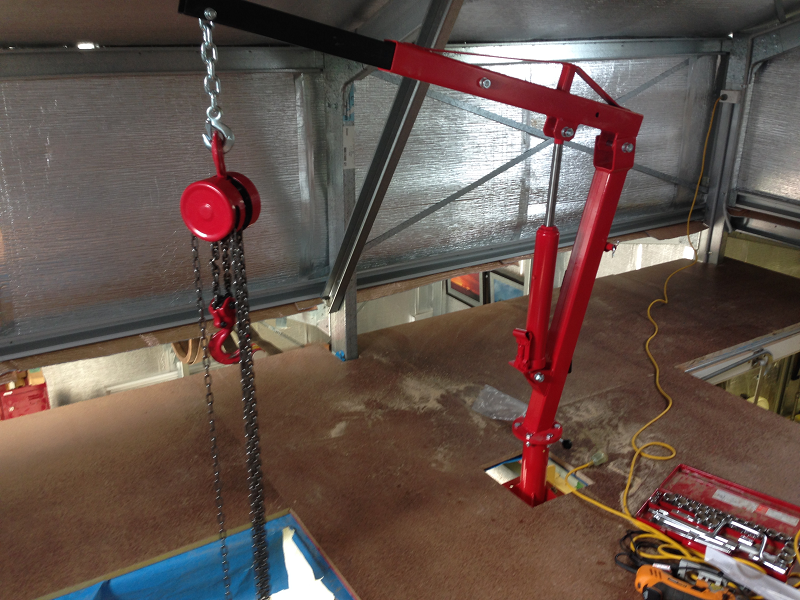

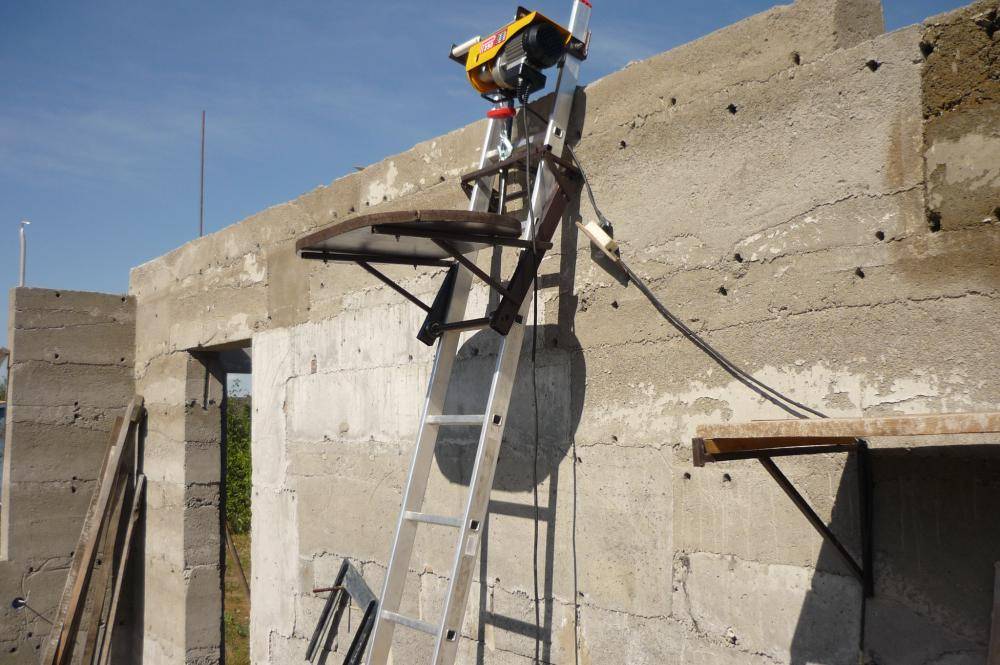

Если электроталь закрепить как показано на фотографии к хорошо укрепленному брусу то у вас получится очень удобное приспособление, которое вполне может заменить кран.

Вот такое нехитрое приспособление ускорит ваши работы по шлифовке пазов при строительстве из круглого леса. По такому же принципу можно изготовить и другие приспособления при плотницких работах.

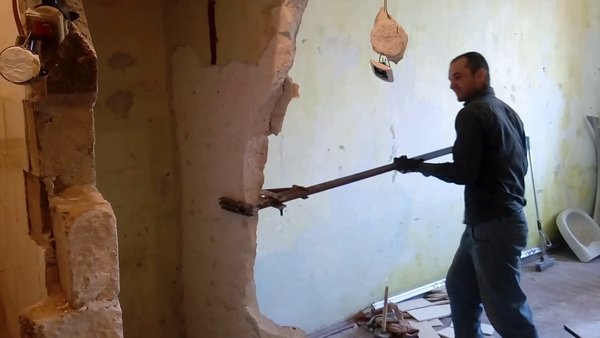

С помощью такой нехитрой приспособы можно не только ломать стены практически без шума, но и прижимать металлические детали при монтаже и сплачивать доски пола при укладке.

Очень удобное приспособление, особенно при изготовлении ограждений и других работах связанных с большим количеством работ с гнутой проволокой и арматурой.

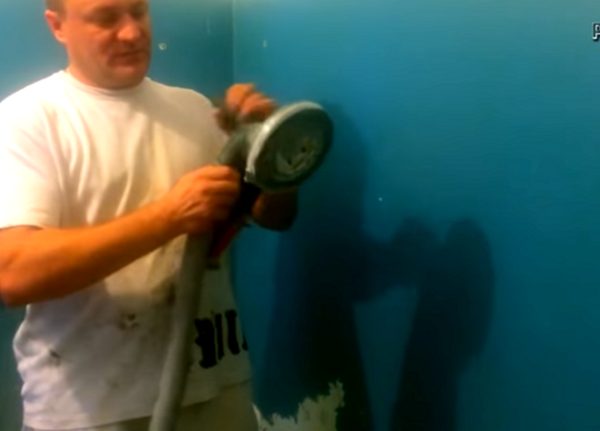

Изготовление такой приспособы для очистки стен от краски не займет много времени, для этого нужен сварочный аппарат, старый бур и приварив металлическую пластину к буру можно увеличить скорость очистки стен с помощью перфоратора.

С помощью насадки, которую сегодня можно купить в магазине и строительного пылесоса, очищать со стены краску можно практически без пыли.

zen.yandex.ru

Каким образом мы упрощаем подъем грузов?

Грузовой полиспаст – это система, состоящая из веревок и блоков, благодаря которой можно выиграть в эффективной силе при потере в длине. Принцип довольно прост. В длине мы проигрываем ровно столько, во сколько раз оказался выигрыш в силе. Благодаря этому золотому правилу механики можно поднимать грузы большой массы, не прилагая при этом больших усилий. Что в принципе не так критично. Приведем пример. Вот вы выиграли в силе в 8 раз, при этом вам придется вытянуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Применение таких приспособлений обойдется вам дешевле, чем аренда подъемного крана, к тому же, вы можете сами контролировать выигрыш в силе. У полиспаста есть две разные стороны: одна из них неподвижная, которая крепится на опоре, а другая – подвижная, которая цепляется на самом грузе. Выигрыш в силе происходит благодаря подвижным блокам, которые крепятся на подвижной стороне полиспаста. Неподвижная часть служит только для изменения траектории движения самой веревки.

Виды полиспастов выделяют по сложности, четности и кратности. По сложности есть простые и сложные механизмы, а кратность обозначает умножение силы, то есть, если кратность будет равна 4, то теоретически вы выигрываете в силе в 4 раза. Также редко, но все же применяется скоростной полиспаст, такой вид дает выигрыш в скорости перемещения грузов при совсем малой скорости элементов привода.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

• ширина – 2200 мм;
• высота – 4200 мм;
• вылет стрелы – 4200 мм;
• грузоподъёмность электрической тали – до 800 кг;
• полный вес крана с балластом – примерно 650 кг;
• вес подъёмника без балласта – около 300 кг;
• максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

• поворотные колёса;
• профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
• трубы-укосины – 63х3 мм;
• мощные петли от ворот;
• поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Рубанок для газобетона

Газобетон – один из самых популярных современных материалов для строительства каменных домов. Крупный формат блоков и технология монтажа, которую можно легко освоить, позволяют возводить здания быстро даже строителям-новичкам.

Но при всех достоинствах, у газобетона есть существенный минус – несовпадения блоков по размеру и необходимость подгонки их друг к другу. Можно использовать для этих целей магазинный инструмент. Но наши форумчане предлагают сделать рубанок для газобетона своими руками. Для этого понадобится: доска толщиной 5 см, пилки по дереву 3 шт., универсальный клей, дверная ручка.

Лебедка с монтажно-тяговым механизмом (МТМ)

Лебедка с МТМ не имеет барабана. Трос пропускается через весь ее корпус, и оба его конца выходят наружу. Внутри же находятся специальные кулачки, которые передвигают трос и создают необходимое усилие при раскачивании рычажной рукоятки.

Такая штука интересна своей универсальностью. Зацепив крюком корпус лебедки за какую-либо стационарную конструкцию, с помощью такого устройства можно перемещать грузы волоком по горизонтальной или наклонной плоскости Для подъема тяжестей лебедку с МТМ крепят к балке. А еще устройство подходит для проведения демонтажных работ (например, сноса конструкций) или даже выкорчевывания пней. Недостаток лебедок МТМ — повышенная чувствительность к абразивному износу, потому загрязнение механизма приводит к его быстрому выходу из строя.

Такелажные ремни

Если к работе можно привлечь пару крепких мужчин, то часто оптимальным решением будет использование такелажных ремней. Их общее положительное свойство – хороший запас прочности; оригинальное плетение самого ремня, чтобы он не перекручивался и не вытягивался; ширина ремней такая, что они не пережимают участков тела и не останавливают кровоток; к ним можно прикреплять разные устройства, фиксирующие груз.

Такелажные ремни ориентированы на загрузку плеч или предплечий.

ФОТО: kraska.guruТележка для подъёма грузов по лестнице

ФОТО: kraska.guruТакелажные ремни для нагрузки на плечи

Ремни для предплечий оставляют свободными руки, основная нагрузка приходится на ноги. Эти ремни разгружают спину, они не запрещены даже для крепких женщин.

ФОТО: kraska.guruРемни для предплечий

Запасовка – изучаем самые популярные схемы

Данная технологическая операция предназначена для изменения расстояния между блоками, а также для изменения положения указанных блоков. Необходимость запасовки обусловлена изменением высоты или скорости подъема предметов посредством установки конкретной схемы прохождения веревки по блокам и роликам механизма.

Используемая схема во многом зависит от типа грузоподъемного прибора. Запасовка для лебедок проводится только с целью изменения длины вылета стрелы. Выполняется же она путем изменения взаимного расположения направляющих блоков. Очень часто такую операцию проводят в грузовых кранах, где она требуется для предотвращения такого эффекта, как криволинейность перемещения тяжестей.

Запасовка полиспаста

Запасовки, в зависимости от используемых схем, подразделяются на следующие категории:

• Однократная. Такой тип нашел применение в грузоподъемных кранах стрелкового типа, где крюк необходимо подвести на одной веревке каната. После этого требуется последовательно проводить статические блоки. В финальной стадии крюк наматывается на барабан. Как показывает практика, данный тип запасовки является самым неэффективным.
• Двухкратная. Этот тип применяется в кранах, которые оборудованы балочной и подъемной стрелой. В этом случае требуется неподвижные блоки установить на головке стрелы, тогда как на грузовой лебедке крепится другой конец веревки.
• Четырехкратная. Востребована среди полиспастов, которые используются для поднятия предметов огромной массы. Обычно применяют одну из схем запасовки, которые были описаны ранее, с той лишь разницей, что они используются отдельно для каждого блока крюковой подвески.

Как устроена таль с ручным приводом?

Под талью понимается подвесное грузоподъемное приспособление. Оно может быть с ручным или с электрическим приводом, чаще встречается, конечно, второй вариант. Таль, в целом, это специальный механизм для подъемов или спусков разных грузов, а также и для их перемещения. Грузоподъемность может составлять до 10 тонн, и поднимать объекты можно на высоту до 12 м – согласитесь, неплохо для механизма с ручным приводом.

Исходя из этих показателей, использовать данное приспособление можно для перемещения разных товаров большого веса, это могут быть предметы бытовой техники – газовые плиты или холодильники, морозильные камеры или стиральные машины и тому подобное. Часто работники торговли используют их для того, чтобы уложить товар на полки. Не обойтись без ручных талей при строительных или ремонтных работах, где часто приходится поднимать строительные материалы или инструменты.

Обычная ручная, цепная таль имеет следующие основные элементы: цепной полиспаст, состоящий из соединенных друг с другом подвижных и неподвижных блоков; двухступенчатый цилиндрический соосный редуктор, который имеет ручной механический привод; выходной вал; специализированный дисковый тормоз; дополнительную систему торможения груза; блочную подвеску с крючком. Принцип работы основан на системах тяговых и грузовых цепей, которые имеют круглые звенья. Основные виды ручных талей: шестеренчатые и рычажные.

Создаем простейший подъемный механизм своими руками

А вот если механизм для грузов нужен срочно или на один раз, а выбирать по магазинам его нет времени и жалко денег, мы расскажем, как сделать полиспаст своими руками. Хорошо, если у вас в мастерской имеются резьбовые шпильки, подшипники, блок, трос, крюк, шестеренка. Понадобится немного времени: нужно подшипники насадить на шпильку. Гайку от шпильки желательно зафиксировать, чтобы не тратить некоторую часть сил впустую на прокручивание своеобразного вала. Конец шпильки можно снабдить шестеренкой, сделав таким образом более удобный ручной привод.

Через блок перекидываем трос и крепим его на опоре, а вот на другой конец цепляем крюк, на который будем вешать груз. Также на конце троса можно зафиксировать систему строп, если характер груза не позволит его насадить на крюк. В принципе, самый простейший вариант полиспаста готов. Остается приступить к работе, соблюдая технику безопасности, которая одинакова для всех механизмов, как покупных, так и самодельных. Внимательно проверяйте все элементы на целостность перед работой, а во время работы не делайте резких движений, поднимать груз следует плавно, и, конечно, не стоит стоять под подвешенным грузом.

Лебёдки

Для подъёма тяжёлых предметов на высоту от пола хорошо использовать лебёдку. Её компактный вариант, который проще всего сделать самому, называется полиспаст. Конструкция из двух колёс с проточкой по внешнему контуру и накинутого на колёса троса вдвое уменьшает требуемое для подъёма груза усилие. Если чуть усложнить конструкцию и добавить ещё одно колесо, то передаточный коэффициент механизма будет равен трём. Четвёртое колесо ещё на единицу увеличивает коэффициент передачи – и так далее.

Гораздо сложнее сделать барабанную лебёдку. Необходимо хорошо владеть слесарными навыками и сварочной технологией. Выигрыш в силе определяется соотношением длины рычага ручки вращения лебёдки и диаметром барабана. Для уменьшения габаритов механизма и повышения передаточного коэффициента лебёдки строят с шестерёнчатым или червячным редуктором. Но эти решения ведут к росту трудоёмкости создания подъёмного механизма.

Если мастер везучий, то он найдёт либо дома, либо на свалке металлолома подходящие детали или блоки. Так, например, трещотка от системы рулевого управления КАМАЗа может быть использована как готовый червячный передаточный механизм.

При строительстве дома нужно поднимать на высоту второго этажа тяжёлые бетонные блоки. Умельцы строят самодельные подъёмные краны с дистанционным (и даже с беспроводным) управлением, со стрелой переменного размера и изменяемой кофигурации.

Пылесос-циклон своими руками

Пыль и мелкий мусор во время стройки или серьезного ремонта – настоящая проблема, бороться с которой при помощи веника и тряпки тяжело и неэффективно. Чтобы облегчить процесс уборки, не тратя при этом деньги на дорогостоящую технику, участник FORUMHOUSE zalman3000на скорую руку из подручных материалов собрал циклон для пылесоса.

Нехитрая конструкция крепится к пылесосу, и сбор мусора происходит непосредственно во вместительный пластиковый контейнер.

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

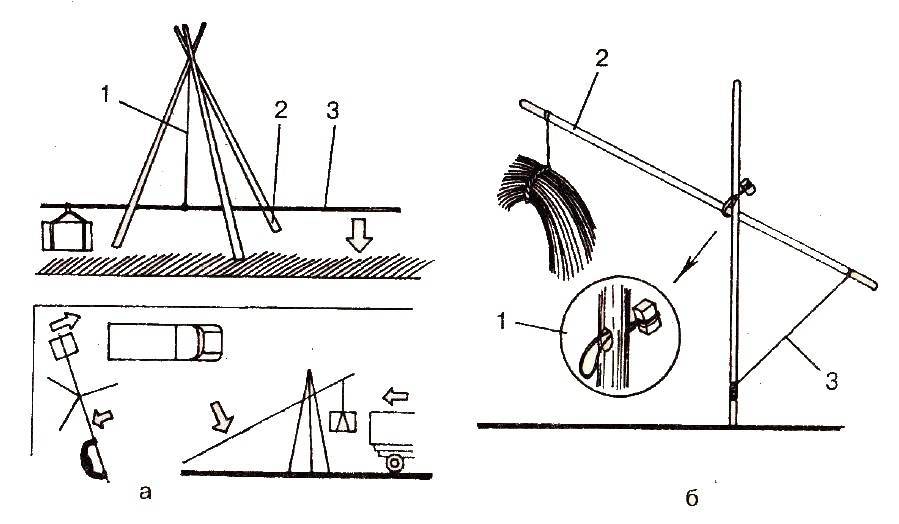

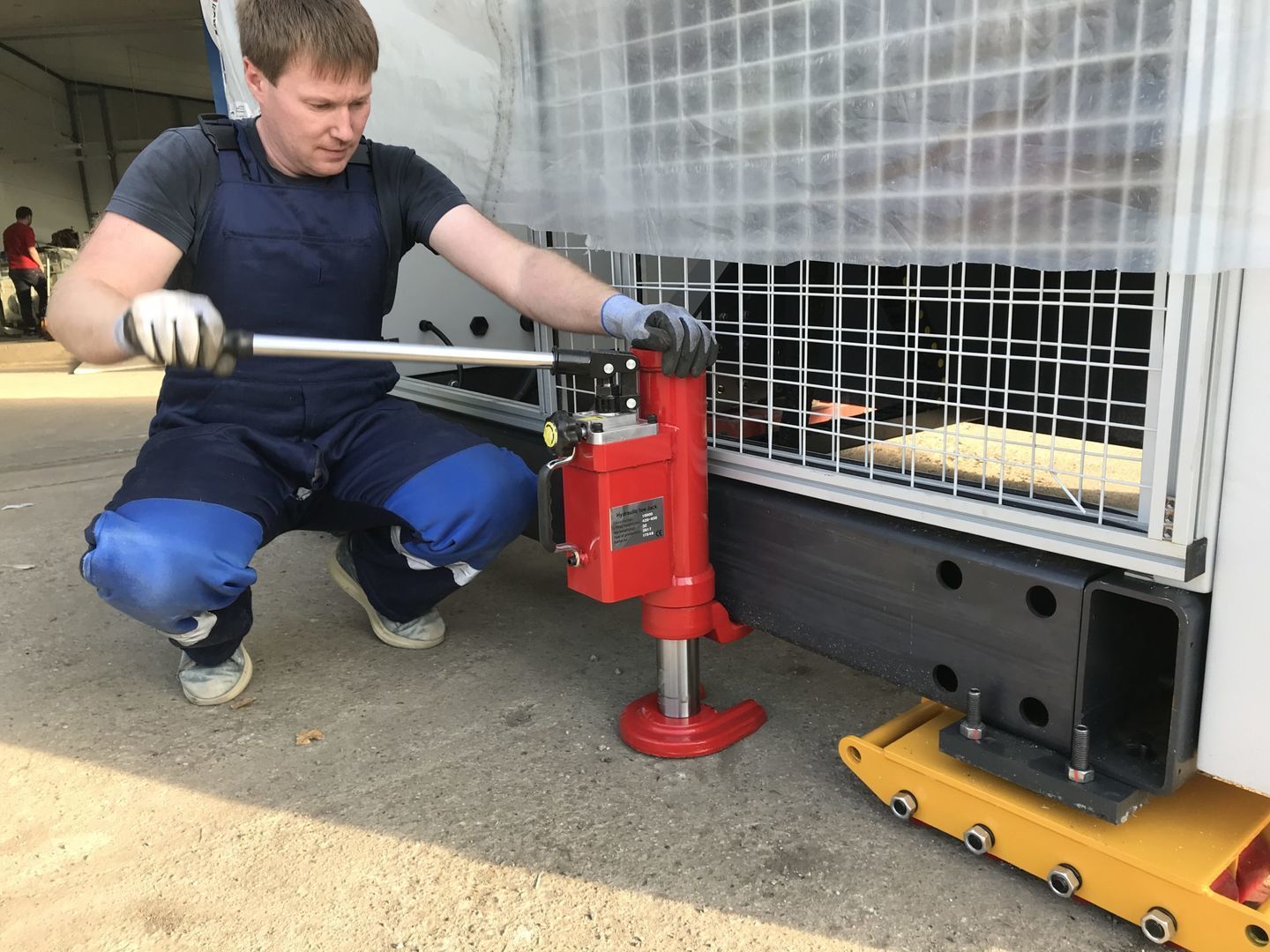

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.
