Сборка электрощитов: своими руками, правила установки и укладки проводов

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

Тип корпусной части. Она может быть модульной, литой или открытой.
Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

Возможность размыкания электроцепи на расстоянии.
Присутствие сигнальных контактных групп.
Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

Дифференциальные.
Автоматические.
УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

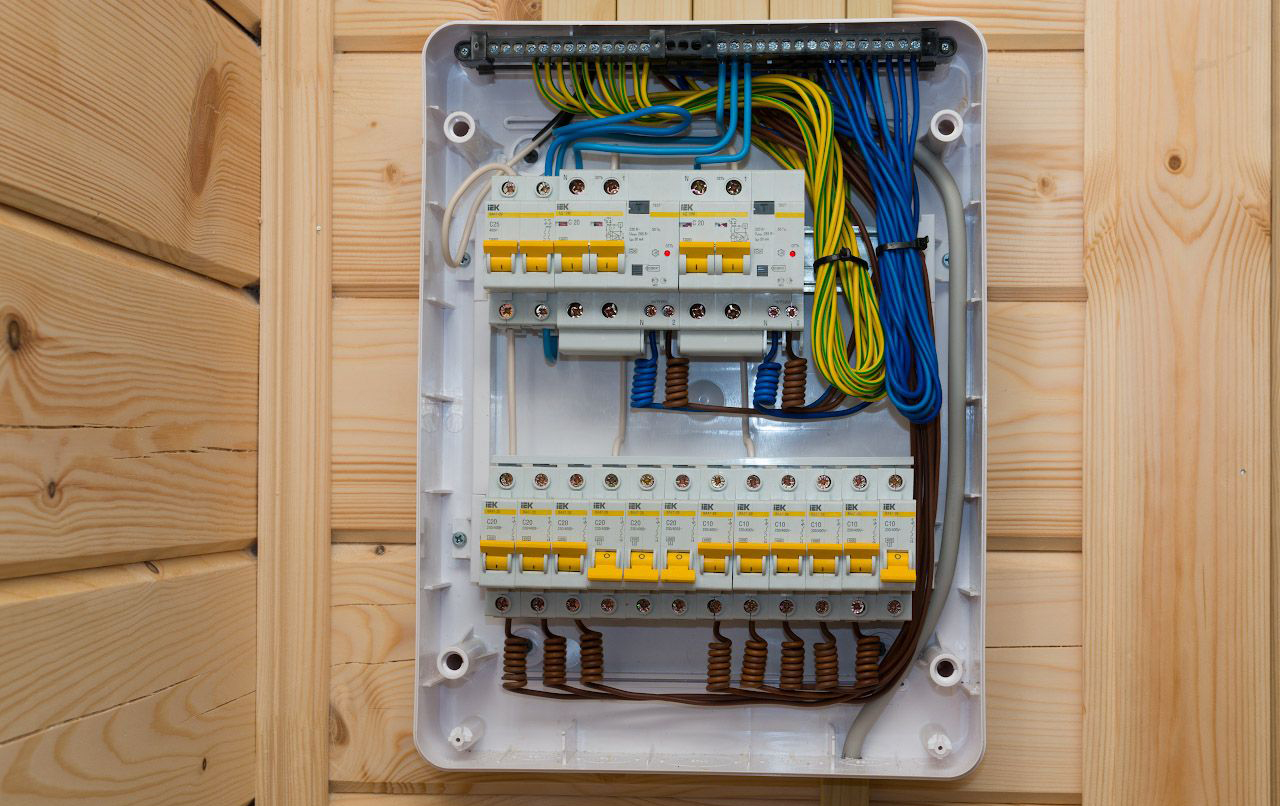

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
- Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
- Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
- Прикручиваются петли для монтажа.
Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
Изгибы — под углом 90 градусов.
Жилы оголяются примерно на 10 миллиметров.
На гибкий провод обжимают наконечники.
Все соединения плотно протягиваются.
По неписаным правилам ввод подключается сверху, потребители снизу.
Не зачищенные области проводов не должны зажиматься в клеммниках.
Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Полезные устройства (приспособления)

Теперь рассмотрим полезности, которые окультуривают электромонтаж.

Ограничитель на DIN-рейку

Специальный ограничитель, который устанавливается на DIN-рейку, и препятствует осевому смещению и перекосу устройств, смонтированных внутри распределительного щита на DIN-рейке.

Если в ряд устанавливать большое количество модульных устройств, то они обычно смещаются относительно горизонтали, что затрудняет установку внешней панели щита и нарушает его эстетику.

Применение специальных ограничителей решает эту проблему и повышает культуру электромонтажа. Подробнее об этом смотрите в видео внизу этой статьи.

Кросс-модуль

Кросс-модули очень удобно применять при сборке распределительных щитов.

С их помощью очень удобно делать ответвление питающих линий, особенно при сборке 3-х фазных распределительных щитов, когда необходимо распределить потребителей по отдельным фазам. Питающее напряжение заводится на отдельные шины кросс-модуля, а от них к свободным клеммам подключаются потребители.

При необходимости что-то со временем изменить, достаточно просто произвести коммутацию внутри самого кросс-модуля, не меняя монтаж внутри самого щита. Это очень практично.

В случае применения нескольких реле контроля напряжения для максимальной защиты от скачков и перепадов напряжения в питающей сети, для их подключения также удобно применять кросс-модуль. О том, как это сделать я расскажу в следующих материалах, так что подписывайтесь на новостную рассылку и следите за выходом новых материалов по этой и другим темам!

Таким образом, использование при сборке распределительных щитов этих четырех полезностей, оптимизирует электромонтаж и делает его более качественным и профессиональным, при условии, конечно, что соблюдаются все нормы и правила.

Смотрите видео

Распределительный щит — полезности при сборке

Также рекомендую прочитать

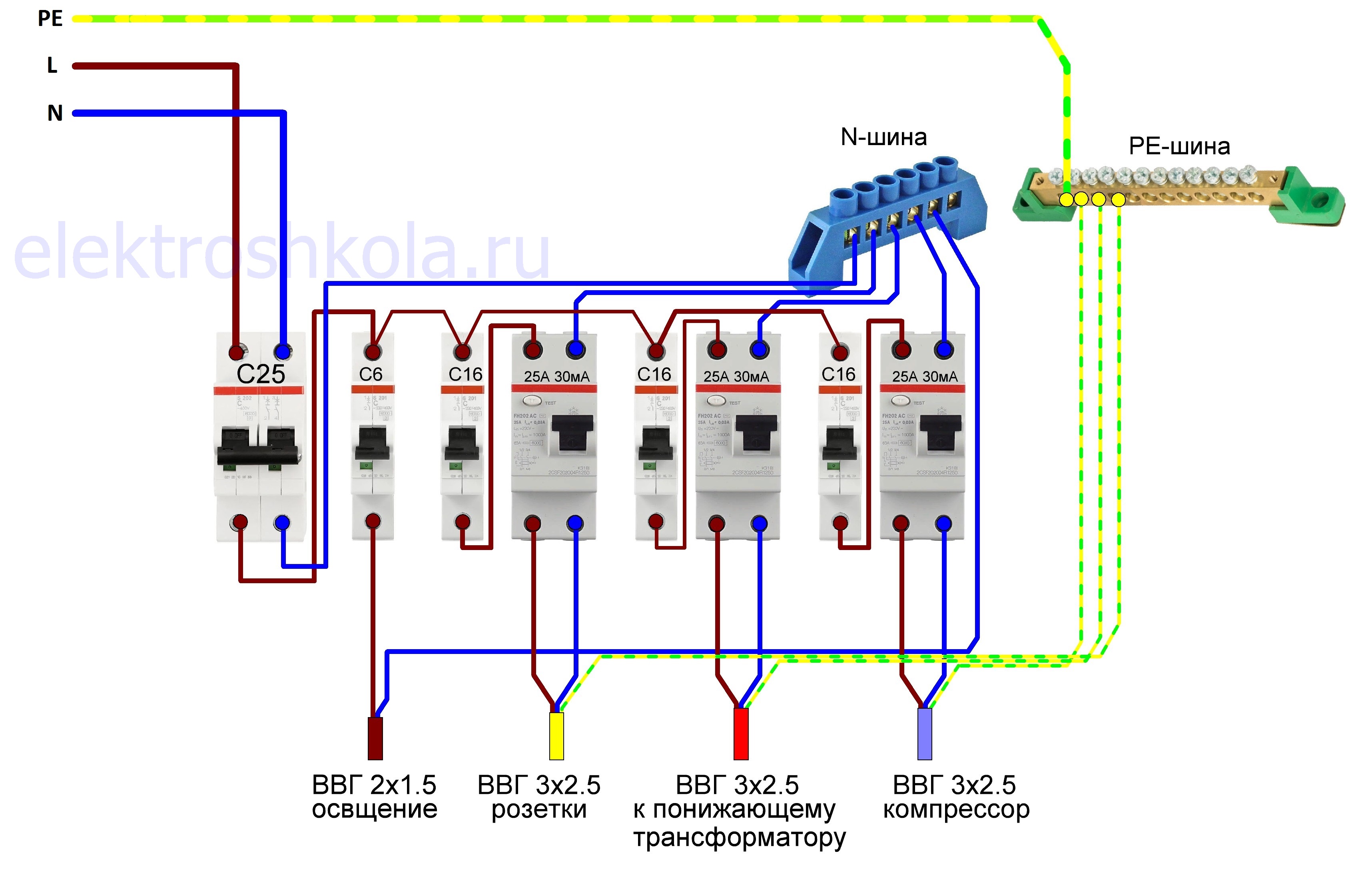

Установка электрооборудования в распределительный щит

Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.

Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.

Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.

Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с автоматами позволяет отказаться от установки дифференциальных автоматов.

Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.

Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.

Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.

Нюансы пусконаладочных работ

После того, как щитовое устройство будет установлено, необходимо отключить все приборы, которыми оно оснащено. Следующие шаги:

нагрузить все розетки;
подать напряжение, проверить его наличие на входе, правильность фазы и нуля;
поочерёдно произвести проверку УЗО и дифавтоматов;
оценить напряжение на входе и выходе автоматов;
проверить поведение щитка при подключении оборудования высокой мощности;
провести проверку розеток и выключателей.

Электрический щит требует периодических осмотров. Раз в месяц его следует открывать, подтягивать контакты, оценивать качество работы УЗО. Если щиток уставлен правильно, то он прослужит довольно долго.

Видеоинструкция

Видеоролик, показывающий работу по сборке электрощитка «с нуля», — действенная помощь начинающему электрику. Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

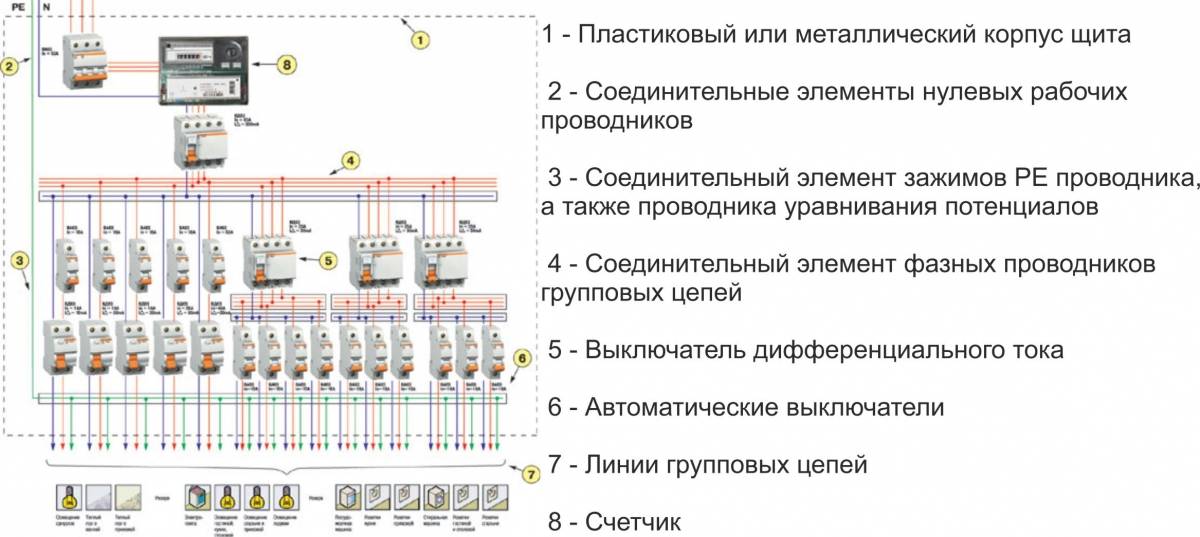

Схема электрического щитка в квартире

Расключение электрического щитка

Схема электропроводки в квартире: пошаговые примеры разводки, монтажа и подключения

Установка электросчетчика в квартире

Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Схема подключения УЗО

Расчет сечения кабеля метод выбора сечения кабеля по току

Простая методика расчета и выбора сечения кабеля.

Часто встает вопрос, а как выбрать кабель для монтажа электропроводки. Сразу вспоминается, что существуют какие-то таблицы, какие-то хитрые методики расчета сечения жил кабелей и проводов, также есть справочники электриков. А где все это взять. И как в этих таблицах и формулах не запутаться.

Мы же с вами воспользуемся простой и практичной методикой.

Для начала следует оговориться, если вы делаете монтаж по схеме, то у вас не должно возникать подобных вопросов. Так как в схеме, проекте должны быть указаны сечения кабелей. Как говориться – «Чтоб обошлось без пиз…жу, делай все по чертежу.

Собственно говоря, перейдем к самой методики выбора сечения жил кабелей. Как известно кабель подключается к автомата, то есть ток через кабель будет ограничен током автомата. Кабель мог бы выдержать и больший ток только автомат сработает раньше и отключит кабель от напряжения. Поэтому будем отталкиваться от тока автомата.

А теперь посмотрим, какие существуют стандартные сечения кабелей: 1,5; 2,5; 4; 6; 10; 16; 25 все это миллиметров в квадрате.

А теперь посмотрим, на какие токи рассчитаны стандартные автоматы: 10А 16А 25А 40А 63А 100А 160А 250А.

Видите, какую ни будь закономерность. Правильно токи автоматов и сечения кабелей соответствуют. И действительно промышленности целесообразно выпускать кабеля подходящие по сечению под определенные автоматы, и наоборот.

Приведем свою таблицу выбора сечения кабелей и автоматов.

Таблица зависимости кабеля и автомата.

Мощность кВт	Автомат	Медь	Алюминий
2,2	10	1,5	2,5
3,5	16	2,5	4
5,5	25	4	6
7	32	6	10
8,8	40	10	16
13,8	63	16	25
17,6	80	25
22	100

Это минимально возможные значения сечений кабелей, в зависимости от автоматов.

В зависимости от условий может потребоваться увеличить сечение кабелей.

По стандартным таблицам из правил можно определить что медный кабель с жилами сечением 1,5 мм. кв. выдержит 19А, а где вы возьмете такой автомат? На 25А будет многовато, придется брать на 16А, а еще лучше взять на 10А с запасом как в таблице приведенной выше.

Так как сопротивление алюминия больше чем у меди, берем больший размер сечения кабеля. Как это видно из таблицы.

Мощность

Для вашего удобства я в таблице рассчитал мощность. Это активная мощность при напряжении 220В на одной фазе. Так проще подбирать жилы кабелей не только по току, но и по мощности. Заодно и автоматы подобрать по мощности.

Еще одно маленькое замечание – сечение кабеля зависит от его длинны и напряжения. При большой длине кабеля и низком напряжении (12-42В) будет сильное падение напряжения, поэтому сечение кабеля стоит увеличить.

Ниже приведена таблица Из ПУЭ

Разберем каждый элемент ВРУ подробнее

Медные шины для подсоединения PE и N проводников в ВРУ дома

К медной шине PE все провода присоединяются при помощи болтов, шайб, гаек и гроверных шайб. Соединение должно быть сделано при помощи инструмента, а не вручную.

На медной шине PE должно быть предусмотрены места для присоединения

Вводного PEN провода, при системе питания дома TN-C-S ;
Заземляющего проводника от заземления дома;
Проводника от системы уравнивания потенциалов ;
Провод от разрядника (ограничителя напряжения).

Соединение шин PE и N в ВРУ дома

Напомню, что я рассматриваю, ВРУ дома при подключении питания по схеме TN , с глухозаземленной нейтралью.

Шины крепятся внутри ВРУ рядом друг с другом. По рекомендации в ГОСТ Р 51732-2001(ВРУ) нулевую рабочую шину (N) нужно располагать ниже шины PE,но, по-моему, мнению это не имеет принципиального значения. Принципиально здесь другое.

Важно! Шину PE нужно закреплять на корпус ВРУ при помощи болтовых соединений и с токопроводящим контактом. Шину N нужно закреплять на корпусе ВРУ через диэлектрические (не проводящие ток) изоляторы. Шина PE и N должны быть соединены двумя перемычками по краям шин или одной перемычкой посередине

Сечение перемычек должно быть не меньше сечения защитных PE проводов. Соединение должно быть болтовым

Шина PE и N должны быть соединены двумя перемычками по краям шин или одной перемычкой посередине. Сечение перемычек должно быть не меньше сечения защитных PE проводов. Соединение должно быть болтовым.

Шины PE и N должны быть помечены цветом или табличками с надписями PE и N.Провода, отходящие от шин должны иметь цвет согласно ГОСТ Р 50462: защитные PE провода в зелено-желтый цвет, нулевые рабочие провода N в голубой цвет.

Вводной автомат ВРУ

Кабель электропитания заводится на вводной автомат ВРУ. Номинал автомата выбирается согласно электропроекту. Вводной автомат защиты предназначен для защиты электропроводки дома от перегрузки и сверхвысоких токов короткого замыкания, а также преднамеренного отключения питания для технического обслуживания сети дома. Вместо вводного автомата возможна установка плавких предохранителей.

Разрядники (ограничители напряжения)

Разрядники устанавливаются после вводного автомата. Через них фазные провода соединяются с защитной шиной PE. При импульсных перегрузках разрядники срабатывают. Фазное напряжение попадает на шину PE и срабатывает защита ВРУ.

Блоки автоматов для электрогрупп дома

Распределительные автоматы должны устанавливаться таким образом, чтобы равномерно распределять нагрузку между фазами. Количество автоматов на каждую фазу должно расчитаваться с учетом коэффициента спроса. Коэффициент спроса определяет вероятность того, что все электросети будит максимально нагружены. ().

Для ВРУ, количество автоматов рассчитывается по следующим таблицам:

Провода для коммутации во ВРУ

Провода должны быть разноцветными согласно ГОСТ Р. 50462.PE-желто-зеленый,N-голубой, фазные L- красные.
Провода внутренних сетей дома на концах должны быть маркированы надписями или табличками.
Фазные шины желательно покрасить в разные цвета или подписать L1;L2;L3.
Все провода должны быть изолированыИзоляция должна быть рассчитана на 660 вольт. При прокладке проводов внутри ВРУ они не должны касаться токопроводящих и острых частей корпуса. На вводе во ВРУ их нужно защитить проходными втулками.

О внутреннем устройстве ВРУ все. Осталось рассказать о маркировке вводно-распределительных устройств (ВРУ)

Как и любое электротехническое устройство вводно-распределительное устройство (ВРУ) имеет специальную маркировку согласно главы 4,ГОСТ 14254-96. По таблице ниже можно расшифровать маркировку любого ВРУ, в том числе ВРУ для частного дома.

Нормативные ссылки

ГОСТ Р 51732-2001(ВРУ)
ПУЭ, Правила устройства электроустановок, издание 7
ГОСТ Р. 50462 «Идентификация проводов по цвету»

В электрике и энергетике расшифровка аббревиатуры ВРУ — вводно-распределительное устройство, иногда его еще называют УВР. Без этого элемента электрической цепи не обойтись в электроснабжении жилых домов и общественных зданий. На сегодняшний день ВРУ представляет собой закрытый ящик из стали, в котором находится большое количество аппаратов, используемых для контроля и учета электроэнергии, а также защиты подключаемых потребителей. В этой статье мы расскажем, для чего нужно вводно-распределительное устройство, из чего оно состоит и чем может быть укомплектовано

Общие сведения

В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.

Назначение монтажного ящика

Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия

Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:

Но в первую очередь подобные короба должны отвечать таким требованиям:

Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
Металлические корпуса заземляются.
Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.

Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.

Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.

Особенности устройства боксов

Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:

Открытой установки.
Потайные.
Для монтажа на полу.
Для встроенного расположения.
Накладными.
Целиковыми или разборными.

Требования к качеству

Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания

Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:

Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри. Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет. Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным. Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается. Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током. Кроме двери, заземляется весь корпус

Лучше всего, если предусмотрено несколько болтов для этих целей

Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца

Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

Нужно знать перед сборкой

Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания, а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.

На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит, в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества, общее УЗО, вводной автоматический выключатель, разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.

От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО.

От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.

Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.

Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей, поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.

Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.

https://ProFazu.ru/provodka/montazh/sborka-elektroshhita.html
https://electrikmaster.ru/kak-soedinit-avtomaty/
https://ProFazu.ru/elektrooborudovanie/zaschita/kak-podklyuchit-avtomat.html
http://balashiha.d-mastera.ru/montazh-elektroshhitka-v-kvartire/
https://HouseChief.ru/provod-dlya-sborki-ehlektroshchita.html
https://VGrafike.ru/vybor-provoda-dlja-razvodki-v-shhitke/
https://StrojDvor.ru/elektrosnabzhenie/kak-podobrat-sechenie-provoda-dlya-soedineniya-avtomatov-v-shhitke/

Выводы

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт. А для ввода питающей линии и подключения к ней потребителей потребуется профессиональный электрик с допуском на выполнение подобного рода работ.

Как собрать распределительный щит для электропроводки в квартире и частном доме

Классификация автоматических выключателей

Этапы и правила сборки своими руками
