Принцип работы комбинированного устройства
Механизм устройства объединяет в себе принцип работы двух водомеров. Поэтому давайте поочередно разберемся, как они образуют систему. Итак, турбинный счетчик функционирует на основе исчисления оборотов турбины, которая делает обороты равные скорости воды. Жидкость поступает к преобразователю через входной патрубок, а потом выходит через выходной клапан. Редуктор устройства отчета приводит количество оборотов к объёму воды. Крыльчатый водомер основывается на работе исчисления вращений крыльчатки, которые передаются на отчетный редуктор.
БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
Обычно размещается в таких местах: школы, общежития, офис и водопроводы маленьких зон проживания, в других местах, где расход вычисляется ночью.
Возможные проблемы при использовании приборов учета стоков с погружными датчиками
Наиболее серьезной проблемой при использовании погружных датчиков является возможность потери ими работоспособности в результате загрязнения при работе в грязном канализационном стоке, либо разрушения при наличии в потоке перекатывающихся камней и других тяжелых предметов. При этом Водоканалы России особенно серьезно относятся к этой проблеме, потому что считают канализационные трубы в нашей стране самыми грязными. Но это не совсем так. Погружные датчики используются во всем мире, не только в хорошо ухоженных трубах Германии и Швейцарии, но и в Индии и в других странах, где канализация ничуть не чище отечественной.
Применяемые ультразвуковые датчики специально рассчитаны на тяжелые условия работы и не теряют работы при заиливании, так как мокрый ил хорошо пропускает ультразвука.
При покрытии датчиков слоем тряпок или материалом, непрозрачным для ультразвука, расходомеры ведущих производителей не дают неверных показаний, а сигнализируют об ошибке и необходимости прочистки. Для уменьшения вероятности засорения датчики обычно устанавливают не внизу (не на 6 часов), а с некоторым смещением (например, на 4 часа или 5 часов).

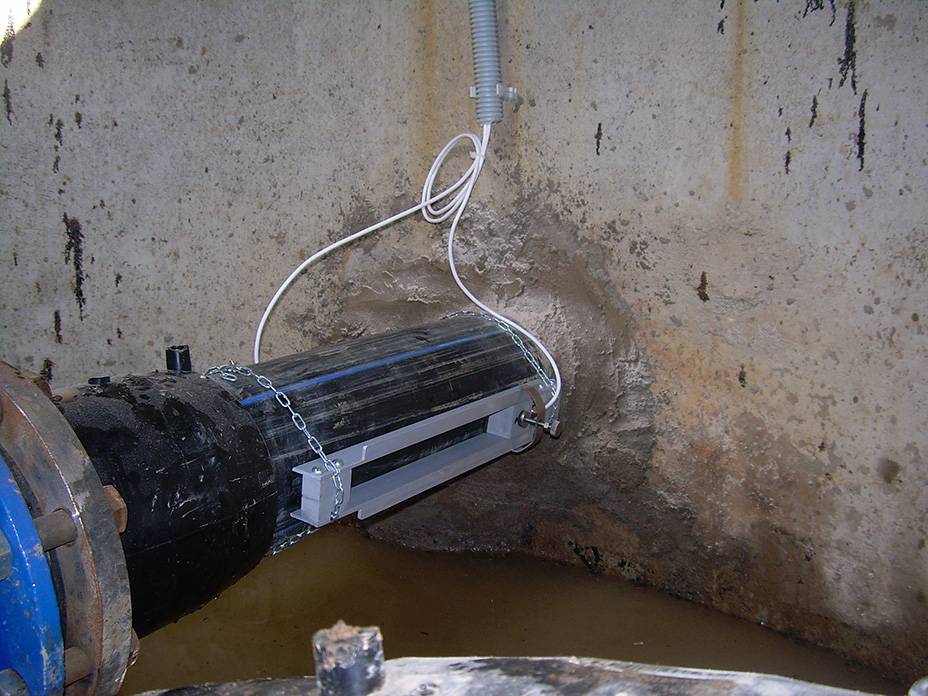

Применяют также установку на небольшом возвышении (на специальной подставке) и еще целый ряд методов для минимизации проблем, создаваемых грязью.
Для защиты от перекатывающихся камней и других твердых предметов, которые могут разбить корпус датчика, используют металлическую защиту специальной формы.
Еще одной проблемной задачей является измерение в потоках, имеющих в некоторые моменты времени низкий уровень. Это приводит к тому, что вода не покрывает датчик и не позволяет производить измерение скорости. Выше уже описывалась возможность перевода безнапорного потока в напорный за счет использования загнутой вверх трубы. Для поднятия уровня могут также использоваться небольшие плотины. При этом поток остается безнапорным, но уровень повышается.

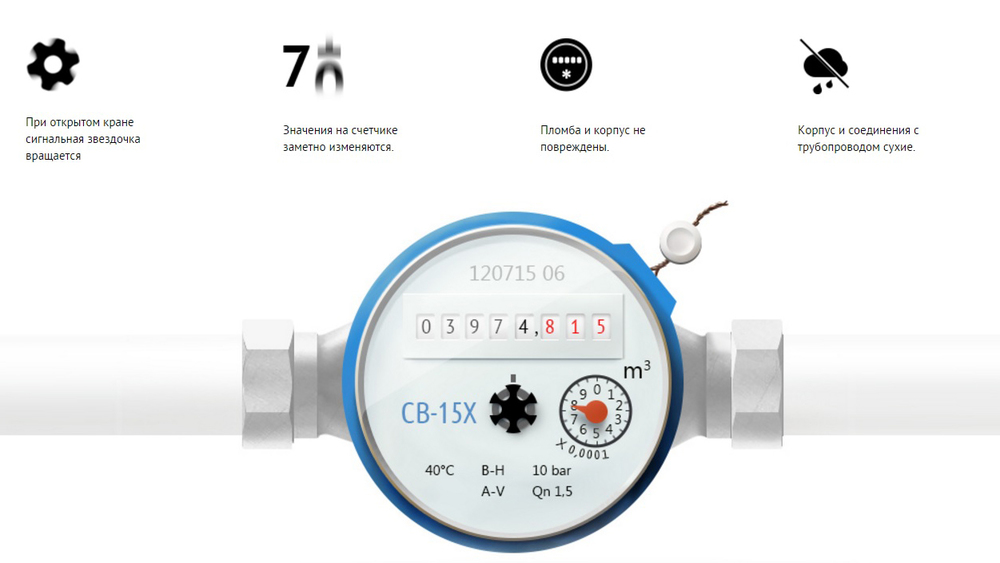

Лучшие универсальные счетчики воды
Это наиболее выгодный вариант, поскольку такой прибор можно купить для контроля потребления как холодной, так и горячей воды. Именно поэтому стоимость данных расходомеров не низкая, хотя их выбор на рынке достаточно широк. В нашем же рейтинге речь идет о четырёх самых точных моделях.
Valtec VLF-15U-L.110
Модель регулярно занимает высокие места в рейтинге счётчиков воды для квартиры по качеству. Основной материал корпуса – латунь, что делает прибор устойчивым к коррозии при эксплуатации в условиях повышенной влажности и прямого контакта с жидкостью. Конструкция имеет небольшие размеры: длина прибора без сгонов 80 мм.
Устройство выдаёт точные показания при рабочем давлении до 16 бар. Корпус имеет самый высокий класс пылевлагозащиты и соответствует стандартам IP68. Это позволяет увеличить межповерочный интервал до 6 лет, а общий срок эксплуатации до 12 лет. Высокое качество резьбы упрощает монтаж, который можно провести самостоятельно, без привлечения сантехников.
Достоинства:
- Высокая точность данных;
- Легко снимать показания;
- Низкая цена;
- Неприхотлив к условиям эксплуатации.
Недостатки:
Жёсткие прокладки, идущие в комплекте.
Пользователи отмечают хорошее соотношение между ценой и качеством, безупречное литьё. Устройство отличается низкой погрешностью.
ЭКО НОМ-15-80
Водомер «ЭКО НОМ-15-80» относится к бытовым и подходит для контроля расхода как холодных, так и горячих носителей. Для изготовления прибора используются немагнитные сплавы, что делает конструкцию более прочной и выдерживающей воздействие высокого уровня влаги. При этом на точность показаний такие условия эксплуатации практически не влияют.
Изделие имеет поворотный механизм, поэтому может монтироваться в двух положениях – горизонтальном и вертикальном. Длительный срок службы ему гарантируют усиленные подшипники и новая, с несколькими ступенями система контроля качества носителя. Модель устойчива к повышенной температуре, перегретая жидкость в системе не влияет на точность показаний.
Достоинства:
- Качественное изготовление;
- Точность измерений;
- Межповерочный интервал – 6 лет;
- Гарантия на 5 лет;
- Не протекает;
- Устойчивость к коррозии.
Недостатки:
- Комплект монтажных частей нужно покупать отдельно;
- Длина в 80 мм.
Рабочая температура ЭКО НОМ-15-80 составляет 5-90°C, а максимальное давление – 1,6 Мпа, что только подтверждает статус универсального прибора.
Арзамасский приборостроительный завод СВК 15-3-8
Универсальная модель для индивидуального водопотребления. Прибор отличается повышенной устойчивостью к перепадам температур и высокой влажности. Предназначен для вертикальной и горизонтальной установки. Корпус изготовлен из прочной и устойчивой к коррозии латуни. Имеет небольшие размеры – 110 мм.
Надёжный вихревой механизм обеспечивает высокую точность данных по расходу воды. Антимагнитная система защищает от магнитного поля. Резьбовое соединение нарезано качественно, что упрощает монтаж оборудования. Прибор соответствует требованиям ГОСТ, что подтверждается сертификатами. Наличие импульсного выхода позволяет использовать с герконовыми датчиками.
Достоинства:
- Межповерочный интервал 6 лет;
- Удобно считывать показания;
- Увеличенный ресурс всех компонентов;
- Низкая цена.
Недостатки:
Обратный клапан приобретается дополнительно.
Прибор отличается высокой точностью, не уступает по этому показателю более дорогим моделям. Производитель даёт гарантию на свою продукцию 6 лет.
Декаст ВСКМ-15
Одноструйная крыльчатая модель для установки на объектах с малым расходом воды. Может работать в системах с давлением до 16 бар. Латунный корпус отличается повышенной устойчивостью к коррозии. Прибор легко переносит перегрузки, оказывает минимальное сопротивление потоку жидкости.
Счётный механизм со стрелочными указателями вращается на 360 градусов. Для этого установлено 8 роликов. Пользователю удобно снимать показания, независимо от особенностей монтажа. Подшипники крыльчатки усиленные, изготовлены из сапфира и отличаются увеличенным ресурсом. Эти конструктивные особенности гарантируют длительный срок службы и высокую точность показаний. Устройство можно интегрировать в систему автоматизированного сбора данных.
Достоинства:
- Хорошая антимагнитная защита;
- Гарантия 6 лет;
- Хорошая комплектация;
- Небольшой размер.
Недостатки:
Не обнаружены.
Модель универсальна, может работать с МИД-модулем или импульсным выходом. Пользователи отмечают простой монтаж и надёжность оборудования.
Выбор расходомера для измерения расхода сточных вод
При выборе прибора важно четко понимать условия работы:
- Примерные свойства стоков (электропроводность, наличие примесей и т.д.);
- Материал трубопровода (медь, сталь, пластик и т.д.);
- Диаметр трубопровода;
- Скорость потока и т.д.
Для того чтобы оптимально подобрать расходомер, который долго и корректно будет служить, следует довериться опытным профессионалам.
Инженеры нашей компании ежедневно решают аналогичные задачи. Их консультация позволит сэкономить время, а также избежать лишних материальных затрат за счет подбора оптимального оборудования, подходящего для решения вашей задачи.
При правильном выборе, устройство окупается в течении года.
Принцип работы канализационных расходомеров
Принцип работы электромагнитных расходомеров
Действие электромагнитных расходомеров сточных вод основано на измерении напряжения, индуцируемого на измерительных электродах при прохождении потока жидкости через магнитное поле, созданное катушками расходомера. Индуцируемое напряжение пропорционально скорости движения потока. Данный принцип действия используется в семействе приборов ModMag. Прибор состоит из измерительного преобразователя, монтируемого в трубопровод, и усилителя, который производит расчет расхода, визуализирует данные и формирует выходной сигнал.
Принцип работы ультразвуковых расходомеров стоков
Ультразвуковые расходомеры ливневых стоков состоят из двух преобразователей, устанавливаемых на трубопровод. Преобразователи по очереди посылают и принимают сигнал, проходящий сквозь поток. Скорость прохождения сигнала в обе стороны разная и пропорциональна скорости потока и расходу. Таким принципом действия обладают приборы Dynasonics TFX Ultra и Dynasonics TFXL. При содержании в измеряемой среде взвешенных частиц или пузырьков газа, в качестве канализационного расходомера можно использовать прибор, основанный на эффекте Доплера, при котором ультразвуковая волна отражается не от стенки трубопровода, а от частиц или же пузырьков. Данный эффект применяется в приборе Dynasonics DFX.
Устройство наружной системы канализации в частном доме
В загородном коттедже можно оборудовать водоотведение разными методами. В большинстве случаев в частном секторе нет возможности подсоединиться к центральной магистрали. Поэтому автономная канализация выполняется следующими способами.
Выгребная яма
Проще и дешевле всего оборудовать выгребную яму. Однако у нее есть много минусов. Когда яма сделана в грунте, территория будет загрязняться сточными водами. Современные выгребные ямы выполняются герметичными: дно и стенки выложены кирпичной кладкой либо залиты бетонной смесью. Также выгребную яму можно сделать из бетонных колец.
Их легко изготовить и эксплуатировать. Выполнены они в виде котлована в грунте, глубина которого не более 3 м
Диаметр составляет 2 м, не важно, какова форма котлована. Стенки укрепляют бетонным раствором либо выкладывают кирпичом
Допускается, чтобы они были как сплошными, так и перфорированными с отверстиями 4–6 см.
На дне котлована располагается фильтр, толщина его до 80 см. В качестве фильтрующего материала применяется шлак, гравий, битый кирпич мелкой фракции (около 5 см). Если используется гравий, толщина его должна быть от 1,5 см.
Септик
Резервуар разделен на несколько камер с помощью перегородок. Сначала стоки попадают в первую емкость. Чтобы слой ила не размывался, в область падения струи устанавливают плиту для защиты. В септик живут микроорганизмы, с их помощью осуществляется анаэробная фильтрация стоков.
После того как бактерии переработают органику, жидкость перельется через перегородку и поступит в следующую емкость. В ней расположен аэратор, за счет его работы стоки насыщаются кислородом. Загрязнения окисляются и перерабатываются с помощью аэробных микроорганизмов, которые могут существовать только в кислородной среде. После такой фильтрации сточные воды очищаются на 95–98 %.
Поля фильтрации позволяют фильтровать сточные воды, когда жидкость проходит через почву. Из септика стоки поступают в дренажный трубопровод, проходят через слой гравия, а также двойной слой геоткани. В результате мельчайшие частички оседают на фильтрационном слое, вода очищается до 98 %.
Поля фильтрации допускается оборудовать не на всех типах почв. Например, не подойдет малопроницаемый грунт: суглинистый и глинистый. Оптимальный вариант — песчано-гравийная, песчаная почва, проходя через которую стоки максимально очищаются.
Высокоэффективное локальное очистное сооружение — станцию глубокой биологической очистки — можно монтировать в любых регионах и с любым типом почвы. После качественной фильтрации сточные воды можно использовать для технических целей, например поливать садовые растения.
Разновидности ↑
Современный счетчик на канализационные стоки должен быть построен таким образом, чтобы он выдерживал химические средства и другие агрессивные частицы.
Расходомеры делают из материалов, которые устойчивы к сильнозагрязненным стокам.
Вне зависимости от вида каждый из них обеспечивает точность измерений. К основным типам относят:
- ультразвуковые счетчики. Представляют собой изделия, которые используют с целью снятия замеров глубины потоков с прямоточными элементами. Измерения производятся при помощи датчиков, находящихся в приборе. Их установка происходит без серьезных монтажных работ в коллекторе. Чтобы получить данные с ультразвукового счетчика используют различные виды связи: модемную, кабельную, беспроводную;
- электромагнитные счетчики. Их работа происходит за счет прохождения через них жидкости с магнитным полем. Поэтому используемая жидкость должна быть токопроводящей;
- рычажно-маятниковые счетчики. Их можно применять для учета воды в каналах закрытого и открытого типа. Поплавок сферической формы измеряет уровень отходов, а поворотная лопасть помогает определить скорость движения жидкости.
Выше перечислены стационарные приборы, при необходимости отправить их на ремонт, устанавливают портативные изделия. Они временно выполняют функцию замера жидкости.
Ультразвуковые
Основная область применения расходомеров – это измерение отходов в самотечном трубопроводе или открытой канаве. Датчики прибора показывают высокую точность при измерении скорости потока жидкости.
Выделяют следующие достоинства счетчиков:
- осуществление измерений в трубопроводах любого диаметра, в том числе и наиболее большого с показателем в 350 см;
- обширная память устройства;
- разнообразные методы питания: от электросети или батареек;
- длительный срок службы и минимальная погрешность при выдаче данных.
В свою очередь ультразвуковые счетчики подразделяются на врезные и накладные. Последние расходомеры лучше всего использовать для изделий с большим диаметром.
К недостаткам таких приборов относят:
- сложное обслуживание. При использовании врезных датчиков необходимо осуществлять регулярную очистку, а для накладных — требуется замена акустического геля;
- регулярная очистка датчиков после использования в сильнозагрязненных стоках.
Электромагнитные
Не последнее место среди счетчиков занимает данный вид изделий. Выбирают их за счет следующих преимуществ:
- установка происходит легко, а облуживание не вызывает сложностей;
- приборы устойчивы к вибрациям, которые происходят внутри трубопровода;
- отличаются высокой надежностью и стабильностью при снятии показателей.
В основном их монтаж осуществляют на напорных и самотечных сетях, при условии, что рабочее давление ниже 40 бар.
Среди недостатков изделий выделяют следующие факторы:
- снижение точности измерений при существенных электромагнитных помехах;
- различная стоимость прибора, которая полностью зависит от диаметра водовода;
- при измерениях может давать погрешность от 0,25 до 2%.
Рычажно-маятниковые
Данные приборы контролируют скорость потока и уровень жидкости в открытых каналах или трубах. Рычаг помогает определить, насколько произошло их наполнение.
Поскольку он оснащен поплавком, то при изменениях, связанных с уровнем потока, он опускается или поднимается. В результате меняется положение рычага, по углу его наклона определяют уровень жидкости.
Скорость потока определяется таким же образом, только в качестве измерителя используют поворотную область.По его углу и определяют скорость движения отходов.
Приборы измерения
Современные приборы расхода канализации – это достаточно
сложные устройства. Их основная задача – учет жидкости с неоднородной
структурой и разной скоростью перемещения. Проект прибора учета на канализацию
согласовывается с контролирующими организациями. Перед тем как установить узел учета канализационных
стоков требуется получить специальное разрешение.
Система канализации предполагает транспортировку жидкости в
двух режимах:
- Напорные стоки передвигаются по системе под воздействием насосного оборудования, установленного в системе канализации. Учет таких стоков выполняется по аналогии с организацией расхода воды.
- Безнапорные стоки идут произвольно благодаря уклону трубопровода.
Узел
учета канализации работает на основе приборов, которые имеют разные
методы измерения:
- Учитывают уровень потока жидкости в трубопроводе.
- Одновременно учитывают скорость потока и уровень потока.
По принципу действия различают следующие устройства:
- Счетчик ультразвуковой.
- Электромагнитный прибор.
- Рычажно-маятниковый механизм.
Счетчики на основе ультразвука
Измерение количества стоков канализации с помощью
ультразвуковых приборов позволяет получить результаты высокой точности.
Установка счетчиков допускается в безнапорной системе, открытом канале,
коллекторе. В некоторых случаях проект узла учета ливневой канализации предполагает оснащение
специальным датчиком, который одновременно контролирует объем сброса и
наполнение системы.
Ультразвуковые датчики устанавливают на внутренней части
трубы или канала, при этом выполнять дополнительные монтажные мероприятия не
нужно
Важно при выборе места выдержать определенный угол по отношению к сечению потока
Главное преимущество ультразвуковых приборов – возможность универсального
применения. Их устанавливают на трубах разной формы, сечением до 900 см. Измерение
расхода может выполняться в любом направлении. Для них не нужно строить
отдельный колодец или камеру. Из недостатков ультразвуковых счетчиков можно
выделить регулярную очистку датчика. В противном случае неоднородная масса,
пузырьки и взвеси снижают точность измерений.
Электромагнитное измерение стоков
В системах с давлением не больше 40 бар могут применяться
счетчики, принцип работы которых основан на измерении электродвижущей силы. Она
возникает в жидкости в момент прохождения через магнитное поле.
Прибор можно установить в системе, отводящей любые стоки.
Главное условие – проведение электрического тока и наличие системы очищения
электродов.
Рычажно-маятниковые механизмы
Приборы такого типа устанавливают в системах с произвольным
стеканием жидкости по открытым и закрытым каналам. Они предназначены для
измерения уровня и скорости потока в постоянном режиме.
Рассматривая устройство, можно увидеть ось, на которой зафиксирован рычаг со сферическим поплавком на одном конце и датчиком угла отклонения на другом конце. Канализационные стоки поднимают или опускают поплавок, при этом меняется угол наклона рычага.
Виды приборов учета
Все расходомеры делят на виды по типу их устройства и принципа работы. Каждый из них наиболее актуален для эксплуатации в конкретных условиях.
Ультразвуковые
Ультразвуковой счетчик
Этот тип приборов используется только для самотечных безнапорных магистралей. Принцип работы такого устройства базируется на встроенном датчике, который считывает объем проходящих стоков по методу «площадь-скорость». То есть определяет глубину потока и скорость его передвижения. Датчик устанавливают непосредственно в транспортируемую среду. Ультразвуковой расходомер сточных вод отличается такими достоинствами:
- хороший объем памяти (сохранение предыдущих данных);
- возможность установки на трубы разного диаметра от самых маленьких до сечения 350 см и более;
- минимальный процент погрешностей при подсчете (0,1%);
- работа устройства от батареек или от сети 220 Вт;
- срок службы до 10 лет (с необходимостью поверки каждые 4 года);
- возможность удаленного снятия показаний;
- русскоязычный интерфейс.
Рычажно-маятниковые
Рычажно-маятниковое устройство
Устройство работает по такому принципу:
- Имеющийся в аппарате рычаг оснащён поплавком. При движении потока воды с их помощью происходит измерение глубины потока стоков (уровень наполнения трубы). Если объем загрязненных сред в канале увеличивается, поплавок поднимается и тем самым поднимает рычаг устройства. Снижение глубины потока приводит к обратному движению рабочих элементов. Именно угол наклона рычага показывает глубину сточных вод.
- Скорость потока измеряет специально встроенная в расходомер поворотная лопасть. Здесь также выводят показания по углу её наклона.
Используют рычажно-маятниковые приборы учета в открытых каналах и полноценных трубопроводах. Возможно их применение даже для очень загрязненных вод.
Электромагнитные
Электромагнитный измеритель
Применяют такие приборы учета сточных вод в безнапорных трубопроводах и напорных. Но при условии, что оптимальное рабочее давление в последних коллекторах не превышает 40 бар. Принцип работы этих типов счетчиков основан на применении магнитной индукции. Здесь сам поток выполняет роль подвижного сердечника, который проходит через магнитную катушку.
Электромагнитные аппараты можно применять для учета объемов стоков и чистой воды.
Преимущества такого вида аппаратов:
- простой монтаж и эксплуатация;
- высокие показатели надежности;
- устойчивость к вибрациям;
- точность измерений;
- допустимый температурный предел стоков или воды +80 градусов;
- исключение потери давления.
Виды расходомеров для сточной воды
Современный рынок сантехнического оборудования предлагает пользователям ряд счетчиков на канализацию.
Ультразвуковые аппараты
Такие счетчики имеют специальный датчик, который измеряет глубину потока и передаёт данные по проводной или беспроводной связи, а также при помощи специального модема. Установка такого прибора учёта не требует проведения сложных технических работ. Ультразвуковой ПУ для стоков имеет защиту от различных помех и перегрева. Чаще всего такие приборы устанавливают в безнапорном (самотёчном) коллекторе.
Преимущества ультразвукового расходомера:
- Возможность измерения данных в трубопроводе разного диаметра (в том числе и самого большого до 350 мм);
- Возможность работы ультразвукового прибора учета как от сети, так и от аккумуляторов;
- Большая память механизма;
- Минимальный процент погрешности при даче показаний;
- Длительный срок службы.
Однако у ультразвукового аппарата есть и недостатки:
- Сложность в техническом обслуживании. Особенно если ультразвуковой прибор учета устанавливается методом вреза.
- Необходимость очистки датчика во время эксплуатации счетчика.
Электромагнитные приборы
Принцип действия таких устройств напоминает работу крыльчатого счетчика на воду. Здесь стоки проходят непосредственно через механизм, вынуждая магнитное поле работать и выводить данные на табло.
Преимущества:
- Установка и техническое обслуживание приборов учёта достаточно просты;
- Устойчивость механизма к сильным вибрациям позволяет устанавливать его в трубопроводе вблизи сложных промышленных или жд объектов;
- Высокая точность показаний;
- Длительный срок службы.
Из недостатков можно отметить следующие:
- Наличие неточности в показаниях, если рядом имеется электромагнитная помеха;
- Существенные различия в цене устройства в зависимости от диаметра расходомера;
- Возможная погрешность в работе от 0,25% до 2%.
Счетчики электромагнитного типа используют как в напорных, так и безнапорных трубопроводах.
Рычажково-маятниковый прибор учёта стоков
В этом случае глубина стоков в канализационном трубопроводе измеряется при помощи поплавкового датчика, а скорость потока помогает определить специальная поворотная лопасть.
Портативный счетчик на стоки
Самый маленький из приборов учётного типа. Используется в том случае, если стационарный расходомер был снят на ремонт или диагностику. Портативный ПУ работает от аккумулятора и может ставиться на подзарядку.
Особенности монтажа расходомера
Счетчик на канализацию должен соответствовать типу коллектора. Ошибка в выборе типа и вида счетчика влечет за собой постоянное недостоверное получение данных. Чтобы расходомер работал максимально точно, его сечение должно быть наполнено рабочими стоками.
Установку расходомера проводят или в самой высокой точке трубопровода, или в самой низкой его точке. Монтаж септика возможен только на прямых участках коллектора, с углом в горизонтальной плоскости не более 25 градусов.
Иногда расходомер для коллектора выдает неверные данные. Неточности в работе счетчика обычно возникают по двум причинам: подпоры в трубопроводе и засоры в коллекторе.
Необходимо проанализировать и исследовать коллектор. Причины появления подпоров в трубопроводе — поломка стенок трубопровода и создание непроходимости по ходу тока жидкости;; наклон трубопровода в сторону, противоположную стороне движения стоков; -Неправильная установка коллектора в частном доме.
При возникновении бытовых засоров можно осуществить прочистку коллектора. В остальных случаях необходимо проведение технических работ.
Заиливание в трубопроводе канализации появляется по таким причинам, как:
- — Уклон коллектора от дома по отношению к линии центральной канализации слишком мал;
- — Наличие песка в сточной воде или трубах канализации;
- — Неполная герметизация трубопровода, это причина попадания в коллектор грунтовых земель и воды.
Заилившиеся участки в трубопроводе необходимо обнаружить и устранить причину их возникновения.
Правильно выбранный и установленный счетчик для канализации позволит сократить расходы на водоотведение в частном доме.
| Счетчик-расходомер сточных вод US-800 измеряет расход в зависимости от диаметра условного прохода ДУ УПР в соответствии с таблицей | |||||
| ДУ, мм | Объемный расход, куб.м/час | ||||
| Q макс максимальный | Q р1 переходный Т‹60° С | Q р2 переходный Т›60° С | Q мин1 минимальный Т‹60° С | Q мин2 минимальный Т›60° С | |
| 15 | 3,5 | 0,3 | 0,2 | 0,15 | 0,1 |
| 25 | 8 | 0,7 | 0,5 | 0,3 | 0,25 |
| 32 | 30 | 2,2 | 1,1 | 0,7 | 0,3 |
| 40 | 45 | 2,7 | 1,3 | 0,8 | 0,4 |
| 50 | 70 | 3,4 | 1,7 | 1,0 | 0,5 |
| 65 | 120 | 4,4 | 2,2 | 1,3 | 0,65 |
| 80 | 180 | 5,4 | 2,7 | 1,6 | 0,8 |
| 100 | 280 | 6,8 | 3,4 | 2 | 1 |
| 150 | 640 | 10,2 | 5,1 | 3 | 1,5 |
| 200 | 1100 | 13,6 | 6,8 | 4 | 2 |
| 250 | 2000 | 17 | 8,5 | 10 | 5 |
| 300 | 2500 | 20,4 | 10,2 | 12 | 6 |
| 350 | 3500 | 23,8 | 11,9 | 14 | 7 |
| 400 | 4500 | 27,2 | 13,6 | 16 | 8 |
| 500 | 7000 | 34 | 17 | 20 | 10 |
| 600 | 10000 | 40,8 | 20,4 | 24 | 12 |
| 700 | 14000 | 47,6 | 23,8 | 28 | 14 |
| 800 | 18000 | 54,5 | 27,2 | 32 | 16 |
| 900 | 23000 | 61,2 | 30,6 | 36 | 18 |
| 1000 | 28000 | 68 | 34 | 40 | 20 |
| 1200 | =0,034 х ДУ х ДУ | =0,068 х ДУ | =0,034 х ДУ | =0,04 х ДУ | =0,02 х ДУ |
| 1400 | =0,034 х ДУ х ДУ | =0,068 х ДУ | =0,034 х ДУ | =0,04 х ДУ | =0,02 х ДУ |
| 1400-2000 | =0,034 х ДУ х ДУ | =0,068 х ДУ | =0,034 х ДУ | =0,04 х ДУ | =0,02 х ДУ |
| Краткие технические характеристики | |
| Диаметры трубопроводов | 15-2000 мм |
| Температура измеряемой жидкости | 0. +120/150°С в зависимости от диаметра (+200° спецзаказ) |
| Наличие выходных сигналов | частотный/импульсный выход 0-1000 Гц (зависит от исполнения), токовый выход 4-20 мА (зависит от исполнения) |
| Наличие цифрового интерфейса | RS485 (зависит от исполнения) |
| Наличие архива | присутствует, час / сут / мес (зависит от исполнения) |
| Давление жидкости в трубопроводе | до 1.6 МПа (2.5 МПа, 4 МПа, 6 МПа спецзаказ) |
| Материал преобразователя расхода УПР | нерж. сталь 12Х18Н10Т / черн. сталь 20 (зависит от диаметра) |
| Тип присоединения к трубопроводу | фланцевый 32-1400 мм / резьбовой 15-25 мм / бесфланцевый под сварку 150-1600 мм / для монтажа по месту эксплуатации 250-2000 мм |
| Температура окр.среды в месте установки ЭБ | +5. +50°С |
| Температура окр.среды в месте установки УПР | -40. +60°С |
| Степень пылевлагозащиты ЭБ / УПР | IP65 / IP65 (IP68 опционально) |
| Длина прямолинейных участков (однолучевой УПР) 15-2000 мм | 10 Ду ДО и 3 Ду ПОСЛЕ |
| Длина прямолинейных участков (двухлучевой УПР) 15-2000 мм | 5 Ду ДО и 1 Ду ПОСЛЕ |
| Напряжение питания | 220 В (18-24-36 В пост.тока опционально) |
| Питание от источника бесперебойного питания | опционально |
| Индикация | 9 знакомест, сегментный индикатор |
| Максимальная потребляемая мощность | 5 Вт |
| Длина соединительных кабелей от УПР до ЭБ | до 200 метров (до 500 спецзаказ) |
| Межповерочный интервал | 4 года |
| Полный средний срок службы | 25 лет |
| Срок гарантии | 18 месяцев |
Ультразвуковой расходомер US-800 в специальных исполнениях применяется для измерения сточных, хозбытовых, промышленных, фекальных стоков.
Возможно подделки!
Информируем Вас о том, что недобросовестными поставщиками/посредниками участились случаи поставки ультразвуковых расходомеров-счетчиков US-800 (или теплосчетчиков Энконт) по заниженным ценам, имеющих в своем составе неоригинальные (изготовленные неизвестным сторонним производителем) ультразвуковые преобразователи расхода УПР.
