Как происходит установка счетчика отопления в квартире

Частные случаи

В некоторых случаях процедура расчета показателей тепла усложняется.

Как посчитать показатели, если платежи приходят только в течение отопительного сезона

Чаще всего способы оплаты определяет сама компания-поставщик (возможны исключения для ТСЖ). Некоторые компании предоставляют возможность выплачивать часть суммы за отопление летом. Особенности выплаты за отопление в летний сезон:

• Невозможно проверить подлинность данных за тепло. Сумму распределяют равномерно, а это значит, что сумма за расходы летом и зимой одинакова.
• Можно самостоятельно выбрать дополнительный период оплаты (тогда сумма периодической выплаты будет выше).
• Выплатив всю сумму за 1 раз, жилец обезопасит себя от повышения цены, так как купил тело по низкому тарифу.

В доме не установлен общедомовой прибор учёта тепла

Если в доме не установлен общий прибор учета, то расчёты производятся по старому алгоритму 2012 года, когда суммируются показания со всех счётчиков.

Дома без контрольного прибора не такая уж редкость. Так происходит не из-за халатности жильцов или главы жилого кооператива.

Газовые компании не всегда идут навстречу жильцам и отклоняют часть проектов по установке счётчиков, так как им выгодно округлять сумму в бо́льшую сторону и получать плату по увеличенному тарифу. Особенно если счётчик нестандартной конфигурации и не соответствует нормам СНиП.

Общий счётчик тепла есть, квартирные счётчики отопления во всех квартирах не установлены

Сложная ситуация, которая может потребовать подсчёта вручную. Если счётчик покажет данные по каждой квартире отдельно — проблема исчерпана, а если нет — придётся считать вручную. Просто поделить сумму между всеми квартирами нельзя, так как каждая будет расходовать разное количество тепла.

Расчёт получится выполнить, если:

• Отопление было оплачено ранее. Тогда нужно подсчитать сколько тепла уже было поставлено, сколько осталось.
• Если у жильца нормированный тариф, согласно которому, каждый месяц ему выделяется определённое количество тепловой энергии.
• Если с начала отопительного сезона вёлся протокол отопления (время отопления, периоды простоя).

Индивидуальными счётчиками тепла оборудованы все квартиры

Из показаний общего счётчика нужно вычесть сумму всех жилых квартир. Оставшееся число поделить поровну между всеми квартирами (если они совпадают по площади). Так мы получаем сумму выплаты для каждой квартиры. Чтобы исключить шанс ошибки или упростить процедуру расчёта, нужно запломбировать счётчик.

Фото 2. Индивидуальный счетчик отопления электронного типа. Прибор установлен на отопительных трубах.

Плата за тепло в многоквартирном доме, где более 50% квартир оборудованы распределителями

Общедомовой счётчик обрабатывает данные со всех квартир, но те, что имеют индивидуальные счётчики будут рассчитываться быстрее, а квартиры без оного — проходить дополнительную проверку.

Сложности в процедуре контроля

Значительный минус — при установке счётчика нет возможности точно рассчитать тепло, так он будет показывать одинаковые данные и для маленькой батареи, и для большого сегмента, хотя несколько секций выделят большее количество тепла. Помимо этого, для расчёта таким методом, нужно, чтобы 75% жильцов установили терморегуляторы, иначе расчёт будет неверным.

Внимание! Теплоизоляция поможет снизить потери тепла, но не текущий тариф, так как датчик замеряет данные на трубах, а не на всём помещении. Тем не менее, установив изоляцию, плата за услуги снизится, ведь можно будет оплатить более низкий тариф

Чтобы не считать стоимость услуг каждый месяц, управленческая организация предъявит предварительные расчёты на тепло, основываясь на показателях приборов и статистике поставки ресурсов. Пересчитывают значения два раза в год, а в зависимости от разницы между предполагаемыми цифрами и действительными, вносят корректировки.

Начисление платы происходит в течение всего года

В данном случае расчет показателей также имеет свои особенности.

В доме нет ни общедомового, ни индивидуальных приборов учёта тепла

В таком случае оплата будет осуществлять по стандартному тарифу, независимо от того, сколько энергии израсходовал жилец.

Сумма оплаты будет распределяться на равные части, которые можно оплачивать в течение всего года.

Есть общедомовой счётчик тепла, квартирные счетчики тепла установлены не везде

Будет начисляться ежемесячная плата, согласно усреднённому показателю счётчика и тарифа за отопление. Другими словами, без индивидуальные приборов учёта, жилец будет переплачивать в среднем на 20%, так как тарифы рассчитываются с надбавкой и коэффициентом запаса 1,2.

Виды тепловых счётчиков

Рынок представлен несколькими видами теплосчётчиков на отопление. Они имеют разный способ монтажа и принцип работы. Перед покупкой прибора, лучше разобраться в основных параметрах каждого образца и выбрать наиболее оптимальный общедомовой счётчик тепла. Сейчас в магазинах можно найти следующие приборы:

1. Механические счётчики – в работе используют крыльчатые, турбинные или винтовые механизмы. Они двигаются за счёт преобразования возвратно-поступательных движений носителя тепла. Если вода на районе жёсткая и грязна и плохо очищается, то установка именно этих прибор – строго не рекомендуется. Они быстро засорятся и выйдут из строя. Если монтаж других видов невозможен, то тогда перед установкой механического прибора, в систему надо включить специальный фильтр для воды.
2. Электромагнитные счётчики – принцип работы: замер прохождения воды через магнитное поле, в процессе которого возникает электричество.
3. Ультразвуковые счётчики на тепло в многоквартирном доме – относится к одному из самых точных приборов измерения. Он испускает звуковой сигнал сквозь поток воды и замеряет время, за которое этот сигнал, отражаясь, возвращается в приёмник. Этот метод очень эффективный и точный.
4. Вихревые счётчики – обнаруживают и сравнивают показатели завихрения в потоке воды. Работают эффективно, но плохо сочетаются с жёсткой водой, обладающей примесями. Так же могут некорректно показывать данные, если в сети центрального отопления происходят перепады температур или образовываются воздушные пробки.

Вихревой прибор отопления

Этот счетчик можно устанавливать на трубы, как горизонтального типа, так и вертикального. Принцип работы заключается в измерениях о скорости и количестве вихрей. То есть, это помеха на пути потока воды, вода огибает помеху и вследствие этого создаются вихри. Он не чувствителен к проявлению различных засорений, например, ржавчина, окалина и т.д. Неправильные показания этот счетчик может выдавать только в случае, если в системе есть воздух. Комплектация вихревого прибора отопления:

• Счетный механизм;
• Корпус;
• Пластины;
• Теплообтекатель;
• Фильтр.

Рис. 5 Вихревой прибор

Устанавливается вихревой счетчик горизонтально между двумя трубами.

Правила установки и эксплуатации счетчиков тепла в квартире

Чтобы поставить в квартире счетчик учета тепловой энергии к отопительному сезону, надо начинать действовать загодя, лучше — до окончания отопительного сезона. Порядок действий такой:

• Обращаетесь в УК/ТСЖ/ЖЭК где вам выдают техусловия для подключения индивидуального прибора учета тепловой энергии. Это один листок, в котором указаны параметры сети в вашем доме: температура, давление.
• Покупаете счетчик тепла. Покупать его надо сертифицированный, в легальной кампании. У вас должен быть товарный и кассовый чек, инструкция по эксплуатации, сертификат качества, в котором должна быть проставлена дата проведения госповерки, также должны быть данные о том, кто поверку проводил (название организации).
• Далее находите проектную организацию, которая имеет лицензию на данный вид услуг. Они на основании техусловий и имеющегося счетчика готовят проект.

Установка теплового счетчика на отопление занимает пару часов

На весь процесс может понадобиться два-тир месяца или даже больше — потому и лучше начинать действовать заблаговременно, чтобы успеть до начала отопительного сезона. В принципе, в каждом более-менее крупном городе есть организации, которые все это проделают за вас, но их услуги далеко не дешевы.

https://youtube.com/watch?v=KjMCVanTK9c

Какая есть правовая база

Если вам нужны названия нормативных документов, регламентирующих условия предоставления коммунальных услуг — вот действующие на сегодняшний день постановления:

• От 6 мая 2011 г. N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов».
• От 16 апреля 2013 года № 344 — внесены некоторые изменения в действующее постановление.

Изучите правовую базу

Порядок начисления оплаты за тепло, определение тарифов — все это определяет региональные власти, чтобы точно знать, как в вашем регионе обстоят дела, необходимо изучать нормативную базу конкретно вашего региона. Единственное, что действует на всей территории России — необходимость установки учета общедомовых счетчиков.

Как часто снимать показания

На самом деле, это непростой вопрос — счетчик тепловой энергии есть разных типов и процедура снятия показаний у них очень отличается. Подробно она расписана в инструкции по эксплуатации, которая у вас должна быть.

Теперь передавать показания надо раз в пол года

Кстати, согласно последнего постановления (№ 344 от 16.04.2013) вы не должны передавать показания каждый месяц. Вы обязаны это делать раз в полгода, а организация должна проводить перерасчет по переданным вами показаниям.

Поверка

Первичную поверку счетчик на отопление в квартиру проходит на заводе его изготовленном, о чем в обязательном порядке делается отметка в паспорте изделия. Также делается пометка на лицевой панели прибора. В периодичность дальнейших поверок зависит от типа прибора учета, межповерочный интервал также записывается в паспорте. В среднем он составляет 3-5 лет.

Место установки теплового счетчика определяется при составлении проекта

Если ваш прибор учета тепловой энергии необходимо сдавать на поверку, делать это лучше сразу по окончании сезона отопления, так как процедура может занят несколько месяцев. Перед снятием счетчика вам надо известить УК/ТСЖ, они придут, запишут показания. После чего можно прибор снимать. После поверки вы ставите счетчик на место, снова звоните в УК, дожидаетесь когда они придут и опломбируют счетчик. На этом поверку можно считать оконченной. Осталось только разобраться, куда отдавать тепловой счетчик на поверку. Есть всего три варианта:

1. Сервисный центр производителя вашего счетчика.
2. Коммерческая организация, имеющая лицензию на данный вид деятельности.
3. Подразделение предприятия Ростест.

Поверку индивидуального счетчика тепла можно проводить в любой из этих организаций. Предварительно можно поинтересоваться сроками и ценами и выбрать наиболее подходящий вариант.

Установка теплового счетчика

Решение об установке общедомового счетчика принимается на общем собрании жильцов, официально документируется. На основании протокола собрания подается заявление в управляющую жилищную компанию. Из числа жильцов выбирается человек, ответственный за снятие и передачу показаний.

Как поставить индивидуальный счетчик на отопление в квартиру:

1. Убедитесь в возможности установки. Идеальный вариант, при котором к вам не возникнет никаких вопросов – акт обследования и заключение от профессиональной сертифицированной компании.
2. Перед тем, как установить счетчик на отопление в квартире, устраните утечки тепла через плохо пригнанные двери, оконные рамы, промерзающие углы, дырявые фасадные швы и др. Иначе сэкономить за счет собственного прибора не получится. Совсем наоборот, поскольку много энергии будет уходить на отопление улицы.
3. Получите в своем жилуправлении заключение о технических условиях установки (что нужно для монтажа). Для этого следует подать заявление, к заявлению приложить копию документа о праве собственности на жилье и техпаспорт квартиры.
4. Вызовите мастера из сертифицированной фирмы-установщика, составьте проект монтажа.
5. Согласуйте проект в своей управляющей компании.
6. После получения разрешения на установку можно покупать счетчик. Продавец обязан предоставить вам всю сопроводительную документацию: паспорт прибора, сертификат качества, кассовый и товарный чек.
7. Вызовите установщика. Он выполнит монтаж, оттестирует и запустит прибор.
8. Пломбировку осуществляет комиссия, состоящая из специалиста фирмы-установщика, представителя жилищной конторы и владельца квартиры.

Монтаж счетчика отопления

На что обратить внимание при выборе компании-установщика:

• в ЕГРЮЛ должна быть информация о ней;
• фирма имеет сертификат и допуск СРО;
• в ее распоряжении есть необходимые специалисты и оборудование;
• возможность вызова специалиста для составления проекта;
• предоставление клиенту гарантии на установку.

В проекте должны быть указаны:

• расчет расхода теплоносителя;
• рекомендуемая модель прибора;
• расчет гидравлического сопротивления;
• схема монтажа в трубопровод;
• расчет неучтенных теплопотерь;
• схема расчета выплат по счетчику.

Установка счетчиков на отопление в многоквартирном доме подчиняется определенным правилам:

• прибор монтируется в точном соответствии с проектом. В случае внесения изменений проект утверждают заново;
• типовая схема установки – за пределами квартиры. Монтаж в квартире согласуется в индивидуальном порядке;
• при монтаже теплосчетчика по обе стороны расходомеров оставляют прямые «успокаивающие» участки труб. Термосопротивление должно приходиться на ось трубы, возможные «карманы» и воздушные пузыри следует исключить;
• необходим монтаж байпаса в обход счетчика, чтобы прибор можно было снять, не сливая воду из системы.

Особенности установки квартирных счётчиков

Теплопотери в каждой квартире многоквратирного дома разные. Одни люди живут постоянно с открытыми окнами, а их соседи экономят каждый градус в помещении. При такой несправедливой разнице, оплата всё равно будет делиться между ними равномерно, поэтому некоторые люди, озадачиваются тем, что устанавливаются индивидуальные приборы учёта в своё жильё.

Главное преимущество такого подхода: индивидуальный расчёт расходования тепла в собственной квартире. Это означает, что чем меньше происходит теплопотерь, тем меньше придётся оплачивать по квитанции. Не оценить подобного рода преимущество просто невозможно. Человек всегда сможет проверить показания устройств измерения теплоты.

Недостатков у такого подхода несколько:

• высокая стоимость прибора и его монтажа – со временем эти траты окупятся, но за установку придётся выкладывать деньги сразу, а это влечёт большие траты семейного бюджета;
• бесполезность при наличии общедомового счётчика – если на входе в дом уже установлен общий прибор учёта, то ставить поквартирный счётчик ради экономии – теряет смысл. Его можно поставить, только ради мониторинга показателей: сколько расходуется тепла.

Если всё таки есть возможность поставить поквартирный аппарат в своём жилье, то перед покупкой стоит озаботиться возможность монтажа. В новых домах при горизонтальной разводке труб системы отопления – проблем с установкой быть не должно. Они возникнут только в старых домах, где разводка выполнена вертикально. При таком варианте нужно дополнительно приобретать и устанавливать специальные распределители, которые будут замерять траты тепла, измеряя разницу между температурой воздуха в помещении и поверхностью батареи.

Где приобрести и как поставить счётчики на отопление в квартиру или дом

Купить тепломер можно как в специализированном магазине, так и в интернете, руководствуясь принципом выбора бытовой техники, когда лучше иметь дело с проверенным и популярным производителей, на чей товар можно найти достаточное количество правдивых положительных отзывов. Зачастую производители не только предоставляют гарантию на товар, но и проводят сервисное или гарантийное обслуживание.

Во время покупки следует проверить наличие гарантийного сертификата и техпаспорта. Нелишним будет сверить заводской номер прибора с тем, который вписан в паспорт изделия, чтобы не приобрести поддельный товар. Рекомендуют предварительно удостовериться, что устройство имеет диапазон измерений, соответствующий параметрам системы отопления в конкретном месте установки. Следует отметить следующее: несмотря на то что установку посильно провести собственными силами, лучше привлечь к этому процессу профессионалов. Алгоритм работ относительно монтажа устройства состоит из таких этапов:

Купить счетчик на отопление можно как в специальном магазине, так и через интернет

• составления предварительного плана проведения работ и выполнения согласования с коммунальными службами;
• непосредственной установки сертифицированного прибора, который имеет соответствующую документацию;
• регистрации и постановки тепломера на учёт у коммунальщиков;
• ввода теплосчётчика в эксплуатацию.

Прежде чем разрешить ввод прибора в эксплуатацию, представитель компании-поставщика тепла должен сравнить заводские номера и номера, указанные в паспорте, а также проверить качество проведённого монтажа и его соответствие техпаспорту и проектной документации. В среднем срок между вызовом представителя и оформлением допуска на установку составляет 5-7 рабочих дней. Разрешение или отказ выдают на протяжении 10 дней со дня первого обращения.

Обычно у компании-поставщика тепла есть свои специалисты, которые занимаются поверкой, поэтому в первую очередь нужно обратиться к ним. В паспорте к прибору прилагаются документы, указывающие срок, спустя который нужно проводить поверку устройства. Чаще всего этот период составляет 4-5 лет. Для поверки тепломера потребуется в Ростесте или в другой тестирующей компании оставить заявку, позвонив по телефону. Данные, которые нужно предоставить:

Установку счетчика рекомендуется доверить профессионалу

• модель тепломера;
• принцип работы прибора;
• дату установки;
• номер серии счётчика.

По телефону можно договориться и о времени проведения поверки, которое устроит сотрудника и клиента. Выполняя поверку, сотрудник должен убедиться в качестве работы прибора и в правильности учёта показателей расхода тепла, после чего выдаст документ, подтверждающий успешность поверки и дату ее проведения.

Счётчик на отопление считается ценным приспособлением, которое поможет реально экономить средства на счетах от коммунальных служб. Если во время установки соблюдать все правила и просчитать целесообразность приобретения устройства, не придётся платить лишние средства при некачественном предоставлении услуг теплоподающей компанией, которые с каждым годом все дорожают.

Механический тип

Это счетчик с унифицированной конструкцией. Он бывает винтовым, турбинным или же крыльчатым. Основа работы агрегата заключена в преобразовании поступательного движения теплоносителя в движение элемента для измерения.

Это самое доступное с точки зрения стоимости приспособление. Оно не может быть применено, если в роли теплоносителя выступает вода с повышенной жесткостью, или же в ней присутствуют частицы ржавчины, накипь или окалины. Они могут засорить механические детали устройства. Поэтому перед установкой агрегатов монтируются специальные фильтрующие системы. Помимо этого, механическая конфигурация плохо переносит резкое колебание расхода.

Технические ограничения на установку индивидуального счетчика

Перед тем как поставить счетчики на отопление в квартире, следует ознакомиться с рядом технических ограничений. Тепловой счетчик индивидуального пользования устанавливается на сток, который ведет прямо в квартиру. В многоквартирных постройках старого образца, как правило, предусматривалась разводка труб для отопления с вертикальной модификацией. Это означает, что в квартире может быть не один стояк. На каждый из них придется устанавливать счетчик, что обойдется владельцу довольно дорого.

Решение данной проблемы заключается в монтаже специально разработанных счетчиков на отопительные приборы. Но установка подобного устройства в нашей стране пока не практикуется, хотя в странах Европы подобный метод получил широкое распространение.

Производители агрегатов учета предлагают выход их этой ситуации. Чтобы не ставить несколько счетчиков, прибегают к монтажу распределителей, измеряющих расход теплоносителя на основе разницы в температурах на поверхности радиатора и воздуха в помещении.

Еще один выход из ситуации заключен в монтаже общего домового устройства, о котором было рассказано выше.

В зданиях, в которых разводка выполнена горизонтально, установка счетчиков для контроля расходования тепла ничем не ограничена. Компактные устройства монтируются на трубу, которая подает тепло в помещение. В некоторых случаях установка производится на трубопроводе.

Тепловые счетчики функционируют с расходомерами различных модификаций. В зависимости от условий использования, можно применить один их четырех вариантов. Рассмотрим каждый по отдельности.

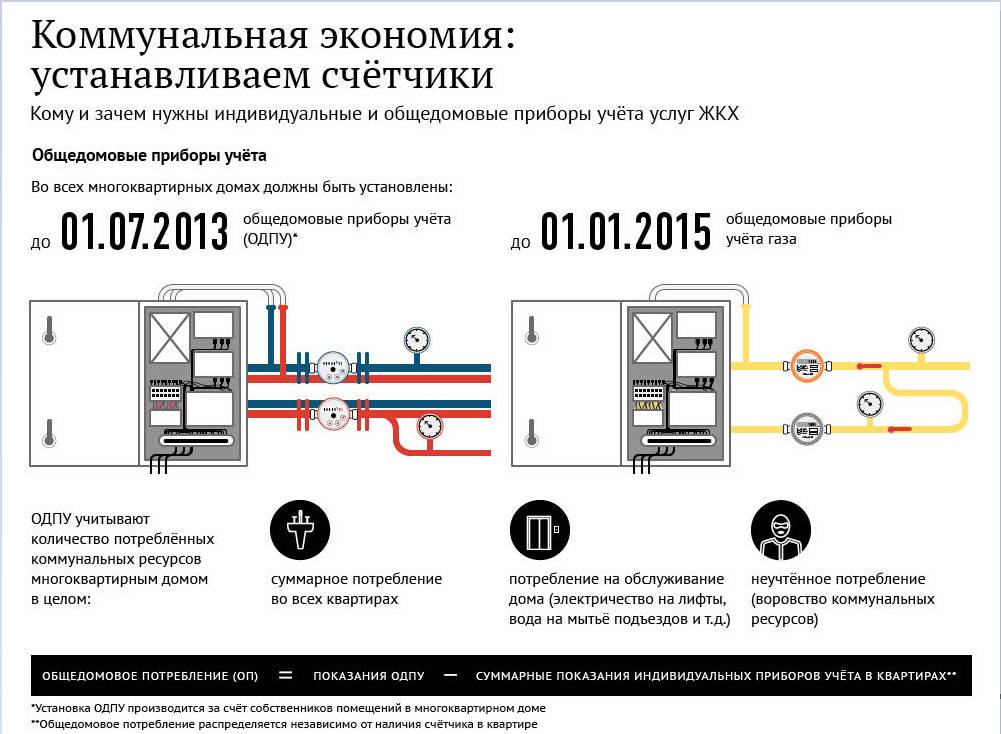

Принцип работы общедомового прибора учета тепла

В электронных моделях расчет производится автоматически, показатели выводятся на дисплей

Прибор вычисляет объем тепла на базе сведений от измерителя температуры и расхода. Счетчик измеряет количество энергоносителя, пришедшее в систему, температуру на входе и в обратке. Объем равен произведению расхода воды и разницы температур при поступлении и выхождении. Информация о затратах подается на вычислительный блок, прибор высчитывает реальное потребление и заносит сведения в архив.

Неправильные показания возникают при погрешностях в работе температурных датчиков, водяных расходомеров, и вычислительного модуля.

Погрешность увеличивается в случаях:

• разницы температур в подающем и обратном контуре меньше 3°С;
• расхода жидкости меньше указанного в техническом описании устройства;
• неправильной установки, нарушающей требования производителя.

Изготовители не проводят гарантийный ремонт, если прибор монтировался организацией без лицензии.

Как установить счётчик на отопление своими руками

Тепловой счётчик можно установить самостоятельно. Перед установкой подготавливаются инструменты и комплектующие. Для этого требуется наличие:

• Теплового счётчика.
• Соединительных элементов для получения контактов с обратным клапаном.
• Фильтрующих элементов.
• Сварочных аппаратов для фиксации пластиковой магистрали.
• Гаечного ключа, при фиксации металлической трубы.
• Цанги.
• Специальных фитингов с тепловыми сенсорами.
• Теплопроводящей пасты.

Сначала промывается отопительная магистраль, где будет монтироваться измерительное оборудование. Затем устанавливают проточные элементы счётчика. При выполнении этой операции действуют следующие правила:

• Устанавливается оборудование по горизонтальным или вертикальным фрагментам магистрали.
• Монтирование жидкокристаллического крана проводится с поворотом вычислителя вверх.
• Проточные элементы оборудования должны быть постоянно наполнены.
• Устанавливается приточная часть при помощи соединителя с резьбой. Этот элемент идёт в комплекте любой модели измерительного прибора.
• Расположение частей для совпадения указателя с направлением потоков воды.

По завершении обращаются в уполномоченный орган или фирму для опломбировки счётчика тепла.

Как поставить счётчик на батарею

От данных измерительных приборов не будет выгоды в случаях, если:

• тепловая магистраль вводится по устаревшим схемам;
• помещение находится со стороны торца, на крайних этажах;

Фото 2. Тепловой счетчик на биметаллическом радиаторе отопления. Прибор устанавливается между секциями батареи.

• оконные рамы со щелями;
• отсутствует остекление балкона;
• высокая продуваемость помещения.

Важно! Чтобы окончательно минимизировать расходы по теплоэнергии недостаточно установить общедомой или квартирный счётчик. Нужно модернизировать отопительную систему — заменить элеваторный узел на АИТП или АУУ

При выполнении работ по улучшению энергосистемы многоэтажного дома, достигается и комфорт, и экономия.

Выгодно или нет

Плата за отопление в последние годы становится все больше и больше, и многие задумываются о том, чтобы поставить счетчик на отопление в квартиру. Это возможно, если на вашем доме стоит общедомовой узел учета тепла и УК/ТЖС/ЖЭК ведет учет по индивидуальным счетчикам. Второе условие — горизонтальная разводка отопления в квартире. К сожалению, большая часть многоэтажных домов имеет вертикальную разводку — в каждой или почти в каждой комнате имеется стояк, от которого запитываются радиаторы. При таком типе разводки ставить счетчики придется на каждый стояк, а это недешево и окупаться это мероприятие будет долго.

Если вам повезло и в вашем доме горизонтальная разводка, ставить счетчик на отопление безусловно выгодно. Насколько -зависит от того, насколько в вашей квартире большие теплопотери. Если квартира «внутренняя», имеет мало стен, выходящих на улицу и/или стены эти утеплены, если стоят пластиковые окна или деревянные, но новые и непродуваемые, если двери утеплены — выгода может быть очень большой. После установки теплового счетчика может оказаться, что вы платите только малую часть предыдущих начислений на общих основаниях.

Экономия может быть значительной

Но и это еще не все: на данный момент начислять оплату за отопление по индивидуальным счетчикам учета тепловой энергии будут только в том случае, если они установлены и введены в эксплуатацию в 100% жилых и нежилых помещений дома. Это реально только в новостройках, которые сдают сразу с приборами учета. В других домах такие случаи крайне редки, что ставит под сомнение целесообразность установки.
