Рейтинг популярных счётчиков для холодной воды

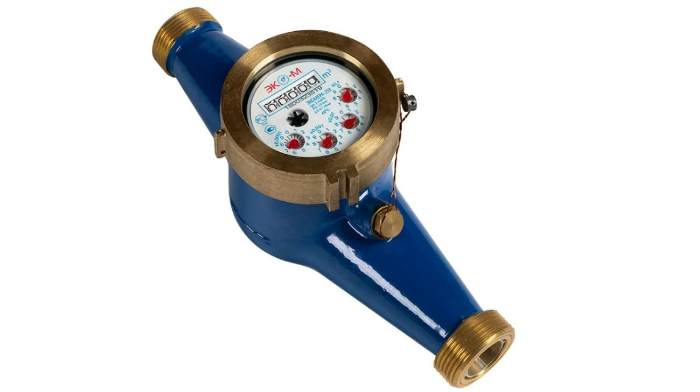

Счётчик холодной воды Экомера ЭКО-25Х 1
Мне нравитсяНе нравится
| Вид прибора | крыльчатый |
| Тип | сухой |
| Какой тип подключения | резьба |
| Макс. допустимое давление, бар | 16 |
| Монтажная длина, мм | 260 |
| Временной отрезок между проверками | 6 лет |
| Диапазон расхода, м3/ч | 0,07-7 |
| Диапазон рабочих температур, градусы | 5-40 |
Плюсы и минусы
возможность вертикальной установки
надёжная конструкция
гарантия 3 года
монтаж лучше доверить специалисту, иначе могут возникнуть сложности

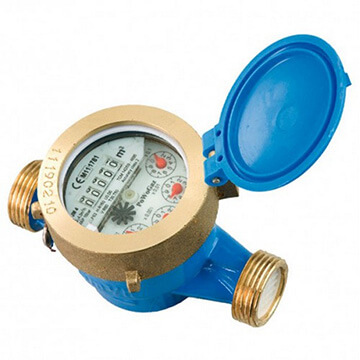

Decast ВКМ-20
Мне нравитсяНе нравится
| Вид прибора | крыльчатый |
| Тип | мокрый |
| Какой тип подключения | резьба |
| Макс. допустимое давление, бар | 16 |
| Монтажная длина, мм | 130 |
| Временной отрезок между проверками | 6 лет |
| Диапазон расхода, м3/ч | 0,05-5 |
| Диапазон рабочих температур, градусы | 5-40 |
Плюсы и минусы
можно устанавливать вертикально
допускается установка в затапливаемые колодцы
счётный механизм залит глицерином, что препятствует запотеванию и помутнению стекла
существенных нет
ITELMA WFK20.D110
Мне нравитсяНе нравится
| Вид прибора | крыльчатый |
| Тип | сухой |
| Какой тип подключения | резьба |
| Макс. допустимое давление, бар | 25 |
| Монтажная длина, мм | 110 |
| Временной отрезок между проверками | 6 лет |
| Диапазон расхода, м3/ч | 0,03-3 |
| Диаметр подсоединения | ¾» |
| Диапазон рабочих температур, градусы | 5-40 |
Плюсы и минусы
соответствие заявленным характеристикам
лаконичный дизайн
надёжность
компактность
отсутствие штуцеров в комплекте
Норма Измерительные Системы СВКМ-15Х 110мм с КМЧ
Мне нравитсяНе нравится
| Вид прибора | крыльчатый |
| Тип | сухой |
| Какой тип подключения | резьба |
| Макс. допустимое давление, бар | 10 |
| Монтажная длина, мм | 110 |
| Временной отрезок между проверками | 6 лет |
| Диапазон расхода, м3/ч | 0,03-3 |
| Диаметр подсоединения | ½» |
| Диапазон рабочих температур, градусы | 5-30 |
Плюсы и минусы
герметичность конструкции
устойчивость к ударам
латунный корпус с хромовым покрытием
точность показаний
наличие подделок данного бренда
монтаж отличается специфичностью
Бетар СХВ-15
Мне нравитсяНе нравится1
| Вид прибора | крыльчатый |
| Тип | сухой |
| Какой тип подключения | резьба |
| Макс. допустимое давление, бар | 10 |
| Монтажная длина, мм | 110 |
| Временной отрезок между проверками | 6 лет |
| Диапазон расхода, м3/ч | 0,03-3 |
| Диаметр подсоединения | ¾» |
| Диапазон рабочих температур, градусы | 5-40 |
Плюсы и минусы
точные замеры
монтаж не вызывает затруднений
в комплект включены все необходимые детали для соединения с трубопроводом
существенных нет
Итоговая таблица рейтинга
Экомера ЭКО-25Х 1
Decast ВКМ-20
ITELMA WFK20.D110
Норма Измерительные Системы СВКМ-15Х 110мм с КМЧ
Бетар СХВ-15
-1
Выбор и установка счетчика для воды
Вы решили установить прибор учета воды в собственном доме квартире? Руководствуйтесь некоторыми правилами.
С чего начать?
Сначала обратитесь в свою управляющую компанию, которая занимается подачей воды в ваше жилье, эксплуатацией жилых домов и уточните какие приборы разрешает она устанавливать.
Если в вашем городе действует система электронного централизованного снятия показаний и (или) многотарифного расчета, приобретайте водомер с импульсным типом выхода. Даже если система пока у вас не работает, рекомендуем взять такой счетчик с расчетом, что скоро и в ваш город она придет.
Часто организации, занимающиеся подачей воды в жилые дома, реализуют приборы, прошедшие сертификацию, и они могут предоставить контакты фирм, занимающихся продажей и установкой водоизмерителей.
Решили купить прибор самостоятельно? Покупайте только новым и в проверенных магазинах. Если приор окажется подделкой, контролер может это заметить и откажется пломбировать и регистрировать прибор. Покупая, проверьте паспорт изделия, отметки о том, что водомер прошел поверку.
Если управляющая компания отказывается ставить мой счетчик?
Возможна ситуация, когда вы купили водомер, отвечающий всем стандартам, но управляющая компания отказывается его ставить, ссылаясь на то, что приобретать приборы необходимо только у них.
Согласно постановлению правительства РФ № 354 от 06.05.2011 г., устанавливающий «Правила предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», п.31,УК не может препятствовать установке сертифицированного оборудования. И тем более принуждать покупать приборы у них.
Не покупайте дешевые приборы в силуминовыом корпусе. У него низкая прочность, материал подвержен кислородной коррозии. Отдайте предпочтение латуни, бронзе, нержавейке или полимерным корпусам.
Ориентация на российский рынок. Покупатели ошибочно думают, что импортный прибор будет работать дольше и давать более точные показания. Но это не так. Счетчики, разработанные в Европе не рассчитаны на низкое качество воды, которую поставляют в российские квартиры.
Классификация по температуре и принципу действия
Все водоизмерительные устройства подразделяются на две большие группы. В первую входят модели, которые используются для фиксации данных о расходе холодной воды. Вторые устанавливаются на коммуникации ГВС. Перед приобретением той или иной разновидности рекомендуется ознакомиться с допустимыми температурными режимами для счетчиков.
Все счетчики делятся на две группы, для холодной и горячей воды.
Водомерные счетчики холодной воды могут функционировать при максимальной температуре +30 °C. Превышение этого показателя приведет к неполадкам в работе прибора. Водоизмерительные устройства для сетей ГВС разрешено применять в том случае, если температура носителя не превышает +130 °C.
Цена счетчиков на горячую воду выше, чем стоимость их холодных аналогов. Кроме этого, такие приборы имеют меньший интервал между поверками. Высокая стоимость приборов учета для сетей ГВС обуславливается тем, что они выполняются из более дорогостоящих материалов, которые являются устойчивыми к высоким температурам.
Как отличить водяной счетчик холодной воды от устройств, которые врезаются в горячие сети водоснабжения? Чтобы исключить возможные проблемы при покупке того или иного прибора, их, как правило, окрашивают в разные цвета. Корпус счетчика, предназначенного для коммуникации ХВС, имеет синюю окраску. Водоизмерители на горячую воду выпускаются красного цвета. Универсальные устройства также имеют уникальную окраску – оранжевую.
Цена счетчиков для горячей воды выше, чем устройств для холодных жидкостей.
Все устройства, используемые для фиксации данных в сетях водоснабжения, дифференцируются еще по одному признаку – по принципу работы. В зависимости от этого фактора выделяют следующие приборы:
- одноструйные;
- многоструйные.
В первом случае прибор устроен таким образом, что вода передвигается по нему одним потоком. Во время работы измерителя она попадает на крыльчатку, что пагубно влияет на точность регистрируемых данных. Такие модели выпускаются для внутриквартирного использования. Счетчики на горячую воду и для сетей ХВС такого типа рекомендуется приобретать только в надежных местах. Экономить на покупке измерительного оборудования также не стоит.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Рейтинг лучших счетчиков воды
При составлении рейтинга основной упор делался на анализ характеристик товаров и их сравнение с учетом этих параметров. Перед отбором номинантов мы изучили отзывы о них и рекомендации специалистов, также были проведены собственные эксперименты
Вот на что мы обращали внимание при подготовке этого ТОПа:
- Тип счётчика по учету расхода – для холодной или горячей, универсальный;
- Рабочие температуры – влияют на сферу применения;
- Максимально возможное давление – определяет возможность использования в высотках;
- Возможность дистанционного управления – позволяет встроить в систему автоматизации.
Также мы учитывали точность показаний, доступность в цене лучших счетчиков воды, простоту монтажа и использования.
Вопрос-ответ
В чем разница между счетчиками горячей и холодной воды?
Счётчик горячей воды изготавливается из термостойких материалов, которые выдерживают перепады температур и многократные смены режимов. Измерители подвергаются более интенсивному воздействию, поэтому у приборов меньше поверочный интервал, чем у устройств для контроля расхода холодной воды.
Можно ли ставить счетчик для горячей воды на холодную воду?
Можно, приборы работают со средой, температура которой от 5 до 90 градусов. Холодная вода соответствует этим параметрам. Единственный недостаток – срок поверки будет таким же, как на горячей воде.
Сколько лет должен стоять счетчик на воду?
Срок эксплуатации указывается в техническом паспорте устройства. Для большинства моделей он составляет 10-12 лет. После этого периода прибор необходимо заменить, даже в том случае, если он находится в рабочем состоянии и точно показывает расход жидкости в системе.
Виды счетчиков
Приборы учета водоснабжения классифицируются на несколько типов. При этом для квартир подходят тахометрические устройства, отличающиеся простой конструкцией. В зависимости от конструктивных особенностей, применяют следующее деление водяных счетчиков:
- С крыльчаткой. Этот водосчетчик ставят на трубы малого диаметра.
- Инерционного типа. Такие модели за счет турбины обеспечивают более точные показания.
- Универсального типа. В этих моделях устанавливают турбину вместе с крыльчаткой. Первая дает более точные показания при сильном напоре, вторая — при малом.
Также существует разделение водомеров на следующие типы:
- энергонезависимые и энергозависимые;
- одно- и многоструйные;
- для горячей и холодной воды;
- «мокрые» и «сухие».
«Мокрые» водомеры отличаются тем, что турбина либо крыльчатка постоянно контактируют с водой. Устройства с такой конструкцией стоят сравнительно дешево. Однако, из-за постоянного контакта с жидкостной средой, содержащей разнообразные примеси, сокращается продолжительность эксплуатации приборов учета воды.
«Сухие» устройства содержат крыльчатку или турбину, которые отделены непроницаемой перегородкой. Скорость потока (и, соответственно, объем расходуемой жидкости) определяют два магнита. Преимущество подобных моделей заключается в том, что прибор в течение нескольких лет не требует ремонта. Основной недостаток «сухих» водосчетчиков заключается в том, что воздействие магнитным полем снижает точность показаний.
В список лучших квартирных водомеров входят и ультразвуковые устройства. Последние осуществляют учет потребления ресурсов посредством пьезоэлектрических сенсоров, которые испускают волны и определяют, таким образом, общий расход.
Определение и назначение
Изобретение для расчёта потреблённой воды было придумано ещё в 1851 году. На то время аппарат имел крыльчатую структуру и шестерёночный механизм. Однако использование этого устройства началось в 1858 году.
Водомер, или счётчик воды, – устройство, с помощью которого измеряется количество потреблённой жидкости за единицу времени. Все измерения ведутся в метрах в кубе. Каждый пользователь самостоятельно видит, сколько воды – горячей или холодной — он потребил за определённый период времени, соответственно, может регулировать процесс. В случае установки водомера экономия составляет более 40 %. Монтаж счётчика не затратное мероприятие, а напротив, позволяющее сохранить свои денежные средства.
Самые популярные модели счетчиков
Задумываетесь о том, как выбрать счетчик для холодной воды или горячей? Ознакомьтесь с нашим рейтингом.
Мы рассмотрим популярные счетчики воды, сделаем описание каждого типа. Водомеры представлены в разных модификациях. Они отличаются фирмой-изготовителем, ценой, точностью показаний, внутренним устройством, чувствительностью к температуре и давлению.
БЕТАР СГВ- 3/15
Это крыльчатый механический счетчик, выпускает его российская компания Бетар.
Он относится к бюджетной категории водомеров, работает с температурой от +5 до 90 °C, рассчитан на давление до 10 Бар, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет. Изготовлен из термостойкого пластика. При соблюдении правил эксплуатации работать будет до 12 лет.
ЭКО НОМ СВ-15-110
Это не дорогая модель, имеет диапазон работы от +5 до 90 °C, рассчитан на давление до 16 Бар, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет.
Изготовлен из термостойкого пластика. При соблюдении эксплуатации проработает 2-3 поверочных срока. Изготовлен из немагнитного сплава без примеси никеля, поэтому считается экологически безопасным, обладает высокой прочностью.
Пульс 15У-110
Оборудован хорошо читаемыми цифрами, имеет гарантию 3 года.
Имеет функцию автоматической передачи данных, выдерживает давление до 1,6 Мпа, имеет высокую точность, рассчитан на температуру воды от 5 до 90°С. Его можно монтировать горизонтально и вертикально, межповерочный интервал 6 лет.
ITELMA WFW20 D080
Это прибор, изготовленный в Германии, обладает высокой точностью, рабочий диапазон от 5 до 90°С, рассчитан на давление до 1 Ппа, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 4 года.
Имеет удобную цифровую шкалу, имеет защиту от протечек, не подвергается магнитному воздействию. Может передавать показания удаленно.
ВСГ-15-02
Подходит для систем с чистой водой, обладает высокой точностью, может быть изготовлен вертикально и горизонтально, имеет защиту от механического воздействия.
Работает точно при нормальной влажности, если ее показатель превысит 80%, может сбоить. Имеет долгий срок службы, срок поверки 6 лет, срок службы 12 лет. Диапазон работы от +5 до +95°С. Максимальное рабочее давление 1,6 Мпа.
Decast Вскм 90-20
Оборудован герметичным, противоударным корпусом.
Относится к бюджетной категории водомеров, работает с температурой от +5 до 120 °C, рассчитан на давление до 1,6 МПа, диаметр прохода 20 мм, номинальный расход – 2,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет. Изготовлен из термостойкого пластика. При соблюдении правил эксплуатации работать будет до 12 лет. Не имеет импульсного выхода, но может быть оборудован специальной системой.
Бетар СХВ-15 Бет.Х-15
Разработан только для холодной воды, работает с водой до 40°С, является антимагнитным, может выдерживать высокое давление, его разрешается монтировать под любым углом, имеет защиту от протечек.
VALTEC VLF-15U ½
Это счетчик итальянского производителя, подходит для горячей и холодной воды, работает с температурой от +5 до 90 °C, рассчитан на давление до 1,6 МПа, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет, работает до 12 лет.
Подходит для водопроводов с любым качеством воды. У прибора бывают сбои в передачи данных удаленному серверу.
ITELMA WFW24 D080
Надежный прибор, собирается по лицензии компании Siemens.
Разработан для воды температурой от +5 до 90 °C, выдерживает давление 1 МПа, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет. Не боится ударов и может устанавливаться в регионах с плохим качеством воды.
Итэлма WFK20.D080
Лучший в своей ценовой категории, фиксирует расход при 10 л в час. Выдерживает температуру до 110 °С, однако рассчитан для работы с холодной водой. Рассчитан на давление 2,5 Мпа. В его сплавах не содержится никель. Максимальный расход 3 м³/ч, диаметр прохода 15 мм.
На что обращать внимание при выборе
Чтобы определить, какой лучше купить счётчик воды, надо для себя понять:
- какая степень точности показаний подойдёт для помещений,
- предоставляет ли производитель сервисную поддержку,
- какие установочные размеры водомеров,
- также следует поговорить о выбранной модели счётчика с продавцом-консультантом, а лучше с сотрудником Водоканала.
Специалисты советуют при осмотре прибора дунуть во входной патрубок и посмотреть, не появилось ли запотевание на прозрачной крышечке, которая закрывает счётный механизм. Если появилось, значит, что во время проведения поверки произошла разгерметизация прибора. Такой счётчик не следует приобретать.
Механический водосчетчик с импульсным выходом
Надо внимательно выбирать прибор, различая назначение для холодной воды и для горячей. Присутствие синего цвета на лицевой части прибора говорит о том, что он предназначен для холодной воды. Присутствие красного цвета обозначает назначение счётчика для горячей воды. В чём же принципиальная разница между ними?
- Внутренние составляющие прибора для холодной воды не готовы к воздействию высоких температур (рассчитаны на температуру до +40 °С).
- Они имеют разный режим поверок. Для счётчика холодной воды поверку делают через шесть лет, для горячей – через четыре года.

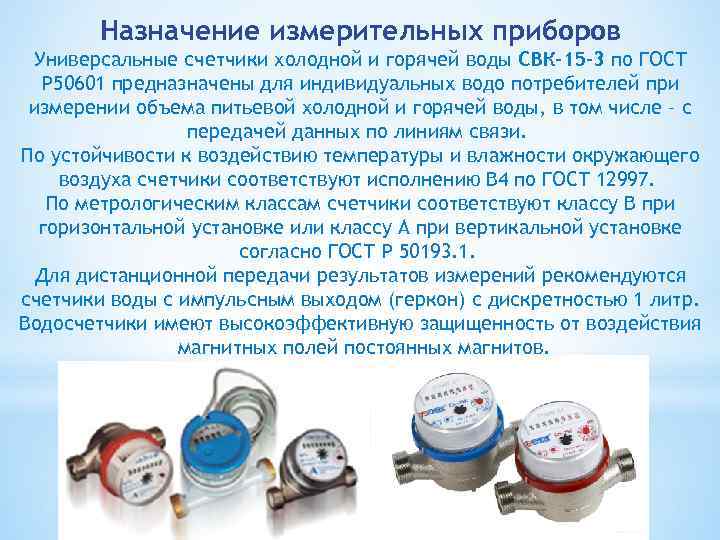

В продаже имеются приборы универсального назначения для холодной и горячей воды.
Для счётчиков производители используют материалы: медь и латунь. Если у прибора окрашенные поверхности, то это наводит на мысль, что возможен сплав, который при соприкосновении с водой будет выделять вредные вещества.
Счетчик, накидные гайки, косой механический фильтр и обратный клапан, который в определенных случаях нужно устанавливать после счетчика
Как выбрать счётчики воды — цена их ведь может значительно отличаться. Наиболее точные приборы стоят дороже. Механические счётчики не обладают столь высокой точностью замеров и цена на них значительно ниже.
Способы установки
Схема установки водомеров
После того как тип устройства выбран, нужно смонтировать его. Всего существует три способа установки водомера:
- вертикальный;
- горизонтальный;
- диагональный.
Все зависит от расположения участка водопровода, на который будет установлен счетчик. Главное, чтобы к прибору был открыт свободный доступ для снятия показаний. Питьевой водомер монтируют сразу после входа трубопровода в квартиру от общего стояка, но до точек разветвления подачи жидкости к сантехническим приборам.
Монтаж проводят только таким образом, чтобы поток воды двигался по указанной на счетчике стрелке. Устанавливают водосчетчик в таком порядке:
- запорный кран;
- фильтр грубой очистки;
- прибор учета расхода воды стрелкой в сторону её подачи на квартиру/дом;
- обратный клапан на выходе.
Предварительно нужно собрать все водопроводные узлы в единую конструкцию по приведенной выше схеме. Затем по её длине вырезают участок трубы. На концы тубы нарезают резьбу и накидывают зажимные гайки. После этого устанавливают счетчик. Весь блок фиксируют резьбовыми гайками.
После монтажа прибор нужно ввести в эксплуатацию. Для этого следует пригласить сотрудника управляющей компании, который опломбирует счетчик, снимает начальные его показания, проведет их регистрацию. Они будут являться точкой контрольного отсчета.
Возможные проблемы при использовании приборов учета стоков с погружными датчиками
Наиболее серьезной проблемой при использовании погружных датчиков является возможность потери ими работоспособности в результате загрязнения при работе в грязном канализационном стоке, либо разрушения при наличии в потоке перекатывающихся камней и других тяжелых предметов. При этом Водоканалы России особенно серьезно относятся к этой проблеме, потому что считают канализационные трубы в нашей стране самыми грязными. Но это не совсем так. Погружные датчики используются во всем мире, не только в хорошо ухоженных трубах Германии и Швейцарии, но и в Индии и в других странах, где канализация ничуть не чище отечественной.
Применяемые ультразвуковые датчики специально рассчитаны на тяжелые условия работы и не теряют работы при заиливании, так как мокрый ил хорошо пропускает ультразвука.
При покрытии датчиков слоем тряпок или материалом, непрозрачным для ультразвука, расходомеры ведущих производителей не дают неверных показаний, а сигнализируют об ошибке и необходимости прочистки. Для уменьшения вероятности засорения датчики обычно устанавливают не внизу (не на 6 часов), а с некоторым смещением (например, на 4 часа или 5 часов).
Применяют также установку на небольшом возвышении (на специальной подставке) и еще целый ряд методов для минимизации проблем, создаваемых грязью.
Для защиты от перекатывающихся камней и других твердых предметов, которые могут разбить корпус датчика, используют металлическую защиту специальной формы.
Еще одной проблемной задачей является измерение в потоках, имеющих в некоторые моменты времени низкий уровень. Это приводит к тому, что вода не покрывает датчик и не позволяет производить измерение скорости. Выше уже описывалась возможность перевода безнапорного потока в напорный за счет использования загнутой вверх трубы. Для поднятия уровня могут также использоваться небольшие плотины. При этом поток остается безнапорным, но уровень повышается.
Основные критерии выбора
Предназначение
Наверняка вы обращали внимание, что часть приборов имеет кайму красного, синего или нейтрального цветов. Что это? Дизайнерский ход? Конечно, нет
Цвет несет в себе смысловую нагрузку. Синяя кайма говорит о том, что прибор предназначен для измерения холодной воды. Красная кайма – для горячей воды. Нейтрального цвета кайма – для любой воды. Счетчик холодной воды выдерживает температуру от +5 до +40 градусов Цельсия, межповерочный интервал составляет 4 года. Счетчик горячей воды и универсальный допускают температуру от +5 до +90 градусов Цельсия, межповерочный интервал составляет 6 лет.
Тип крепления прибора к трубе
В зависимости от инженерной задумки трубы с водой могут располагаться как горизонтально, так и вертикально. Счетчик нужно выбирать соответственно. Отметим, что часть счетчиков имеют универсальный тип приспособления. Они могут фиксироваться и вертикально, и горизонтально. Приобретая такой прибор, вы точно не ошибетесь с типом присоединения.
Тип соединения прибора с трубой
Выделяют фланцевое и резьбовое соединение. Фланцевый вариант часто используют в промышленных счетчиках, где присутствует большая пропускная способность трубопровода. Фланцевое соединение – это дисковое крепление. В домашнем обиходе более практичным является соединение резьбовое. Подходит для труб с небольшой пропускной способностью. Перед покупкой необходимо убедиться, что диаметр резьбы водомера соответствует диаметру вашей трубы. Если диаметры не совпадут, то придется дополнительно тратить деньги на переходники.
Длина счетчика
Важный момент. При смене счетчика в уже готовой конфигурации труб нужно понимать, какая длина счетчика необходима. Существую два стандартных варианта. Монтажная длина в 110 миллиметров и таковая в 80 миллиметров.
Класс точности
Выделяют следующие классы: A, В, С, D. Самые точные приборы обозначены буквой D. Однако для домашнего обихода выпускают счетчики для воды класса A и B. Для труб с небольшой проходной способностью этого вполне достаточно. Для горизонтального монтажа предусмотрены счетчики класса А. Маркировка «В» допускает как горизонтальное, так и вертикальное крепление.
Принцип работы
Выделяют одноструйные и многоструйные водомеры. В чем разница? В многоструйных счетчиках вода перед попаданием на крыльчатку делится на несколько струй. Это позволяет снизить турбулентность потока. Чем меньше турбулентность, тем точнее показания. Соответственно, в одноструйных приборах вода одним потоком попадает на лопасти крыльчатки. Отметим, что в трубах небольшого диаметра (обычно такие и предусмотрены в жилых домах и квартирах) турбулентность сама по себе, как правило, небольшая. Потому для домашнего обихода вполне точными будут и одноструйные счетчики.
Тип расположения счетного механизма
Выделяют водомеры с “сухим” ходом и с “мокрым”. Если камера со счетным механизмом не изолирована, а заполнена водой, то это прибор с “мокрым” ходом. Преимуществом такого рода изделий является отсутствие чувствительности к магнитному полю. Эти водомеры часто устанавливают в помещениях повышенной влажности. Соответственно, приборы, где счетный механизм изолирован от вращательного механизма с водой, называются водомеры с “сухим” ходом. Такие устройства более долговечны, так как счетный механизм не подвержен воздействию воды.
Дополнительные опции
Производители стремятся улучшить свои изделия, снабжая их дополнительными необязательными, но полезными опциями. Например, есть водомеры с защитной крышкой, которая защищает прибор от случайных механических повреждений. Часть приборов снабжены защитой от внешнего воздействия магнитного поля, которое способно вызвать сбой в работе водомера и исказить цифры.

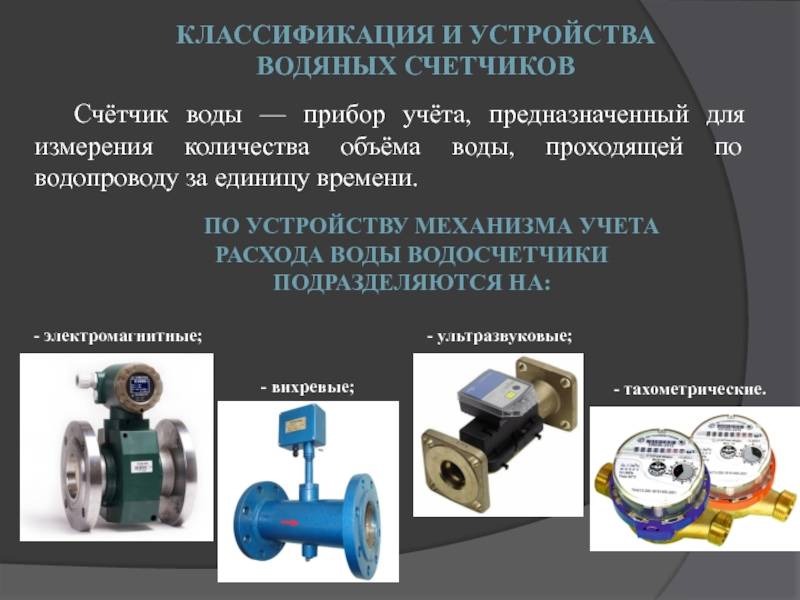

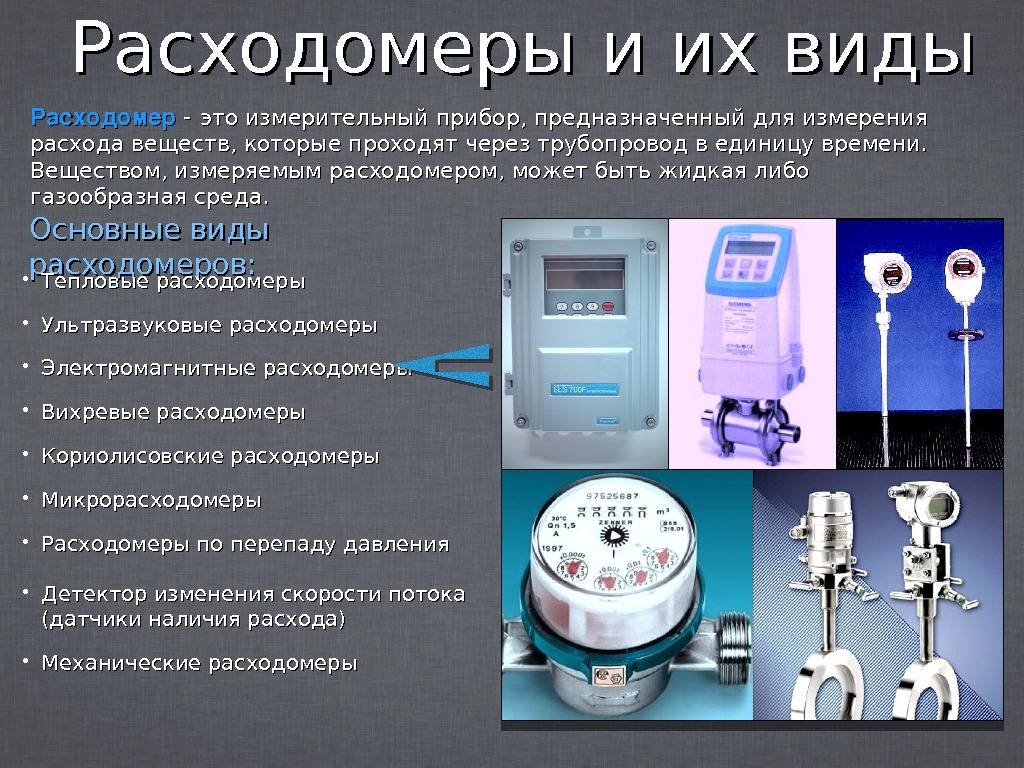

Какие бывают виды, типы водомерных устройств
Потребление горячей и холодной воды контролируется разными измерительными устройствами. Конструкция водомеров холодной воды рассчитана на температуру жидкости до +40 °С, а для горячей – до + 150 оС. У них разные сроки плановых проверок. Чтобы не ошибаться при установке расходомеров, применяются универсальные счетчики холодной и горячей воды, работающие в температурном диапазоне от 5 до 90 оС.
Водомерные устройства имеют конструктивные отличия и классифицируются на виды:
- механические или тахометрические, использующие крыльчатку или турбину для привода считывателя;
- ультразвуковые ;
- электромагнитные;
- вихревые;
- резонансные.
Каждый вид приборов учета, в зависимости от параметров трубопровода и жидкости, предназначен для измерения в конкретных условиях. Краткое описание принципа действия агрегатов:

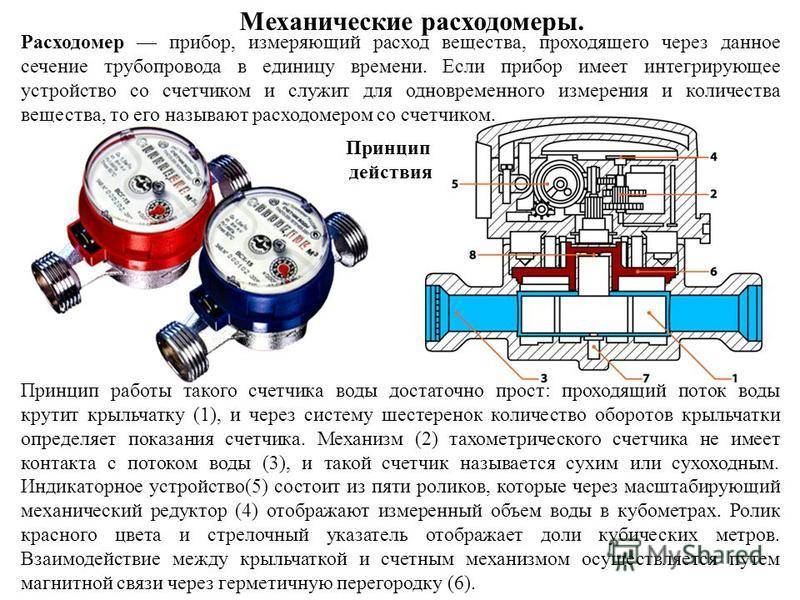

1 ) У тахометрического водомера в рабочей камере движение жидкости направлено на крыльчатку, передавая информацию о потоке вращением колеса. По количеству оборотов механизм определяет кубометры протекающего потока.
2 ) Механический водомер с турбиной при вращении многозаходного вала учитывает объем проходящего потока через обороты. Счетный измерительный механизм преобразует их в кубометры потока.
3 ) Ультразвуковой вариант контроля за количеством потребления жидкости применяет способ, учитывающий разность времени ультразвуковых колебаний, проходящих по движущемуся потоку и против него. Прибор применяет два варианта учета:
- стационарный, когда ультразвуковые термодатчики на определенном расстоянии встраиваются в водовод или на трубопровод устанавливается расходомерная вставка;
- перемещаемый расходомер воды, когда ультразвуковые датчики ставятся на трубу и закрепляются хомутами или прижимной планкой.
В радиопередатчик, преобразующий сигналы датчиков, вводятся параметры трубы (диаметр, толщина стенки) и жидкости (температура), по которым определяется объем протекающего потока.
4 ) Электромагнитный способ учета основывается на взаимодействии потока и создаваемого магнитного поля. Принцип действия прибора заключается в законе электромагнитной индукции.
Жидкость, пересекающая это поле, индуцирует электродвижущую силу, прямо пропорциональную скорости движения потока. Применяются два типа преобразователей электромагнитного расходомера:
- с внешним магнитом, когда изготовленный из немагнитного материала участок трубы с внутренней изоляцией ставится между полюсами электромагнита. В стенку трубы введены два электрода, создаются условия для появления ЭДС, прямо пропорциональные объемному расходу жидкости.
- с внутренним расположением магнита и электродов в трубчатом корпусе. Электроды связаны с питающим кабелем и подключены к счетной панели.
Изменения ЭДС в устройстве снимаются электродами и передаются через специальный усилитель к отсчетной системе. Электромагнитные расходомеры выпускаются с постоянным и переменным магнитным полем. Для контроля за расходом жидкости используются агрегаты только с переменным полем.
5 ) Принцип действия вихревого водомера основан на преобразовании вихрей, образующихся за телом обтекания, ультразвуком. В корпусе расходомера за вихреобразователем помещен пьезоэлектрический излучатель с приемником.
При прохождении жидкости образовываются вихри, через которые проходит переменное напряжение от излучателя. Попадая в вихревой поток, оно преобразуется в ультразвуковые колебания. Дойдя до приемника, волна вновь преобразуется в электрический сигнал, но с частотой скорости потока жидкости.
Агрегаты просты в эксплуатации и обеспечивают точность измерений.
6 ) Резонансный аппарат состоит из расходомерного корпуса, сенсорного вычислителя и пьезоэлектрического частотного измерителя. В рабочей камере три канала, изолированных друг от друга. На входе и выходе в основной канал установлено устройство, направляющее поток воды во вспомогательные каналы. Принцип действия основан на переменном направлении жидкости основного канала во вспомогательные.
Пьезоэлектрический измеритель считывает изменения потоков в другие каналы, а вычислитель по полученным данным определяет объем жидкости.
Универсальный счётчик VALTEC VLF-15U-L.80 ¾”

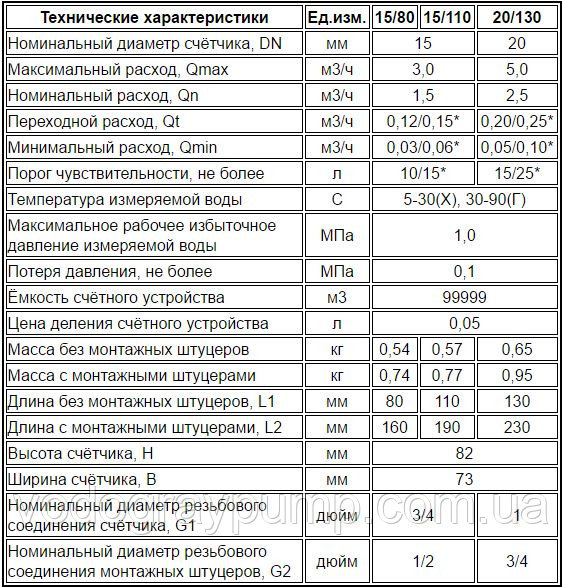

Высшие строчки нашего рейтинга занимают счетчики универсального в отношении воды подключения. Таковой является и данная модель. Очень удобно, когда водомер подходит и для воды холодной, и для воды горячей. Ошибиться невозможно. Крыльчатый счетчик имеет монтажную длину 80 миллиметров. Диаметр условного прохода равен 15 миллиметрам. Резьбовое соединение, как и у большинства востребованных приборов подобного рода. Корпус выполнен из латуни. Считается, что этот материал в меньшей степени подвержен коррозии.
Производитель также указал класс защиты от твердых частиц и влаги. IP68. Это значит, что прибор герметичен. Абсолютная пыленепроницаемость. Водомер продолжит исправно работать даже если его опустить под воду. Отсюда делаем вывод, что такой прибор можно смело устанавливать даже во влажных помещениях. Монтажная длина промаркирована двумя буквами – “В, А”. Это говорит о том, что лучший класс защиты (“В”) доступен в горизонтальной установке.
При вертикальной фиксации счетчика на трубе класс защиты понижается до минимального (“А”). Достойное изделие по приятной цене.
Средняя оценка – 4,8.
Средняя цена – 1700 руб.
Плюсы:
- Соотношение “цена-качество”.
- Возможность установить в двух положениях на выбор (вертикально и горизонтально).
- Универсальность в отношении воды (и для холодной, и для горячей).
- Высокий класс защиты (IP68) от твердых частиц и влаги.
- Латунный корпус.
Преимущества и недостатки механических и электронных водомеров
Среди рекомендованных для установки в квартирах водомеров выделяются механические модели. Устройства этого типа, в сравнении с электронными счетчиками, обладают следующими преимуществами:
- низкая цена;
- срок службы – до 12 лет;
- высокая точность измерения нормы потребления воды;
- компактные размеры;
- независимость от электроэнергии.
Точность измерения механических моделей зависит от качества воды: примеси (особенно крупные) вредят турбине или крыльчатке. Помимо этого, на работоспособность водомеров влияет внешнее магнитное поле.
Электрические водосчетчики, в сравнении с механическими, обладают следующими достоинствами:
- на точность показаний не влияет качество и сила напора воды, воздействие магнитных полей;
- позволяют воспользоваться многотарифной сеткой учета водопотребления;
- можно устанавливать как вертикально, так и горизонтально;
- показания передаются удаленно (не все модели обладают такой способностью).
Важная особенность водомеров электрического типа заключается в том, что для проверки работоспособности прибора снимается только верхний модуль. Механические устройства в подобных случаях демонтируются полностью.
Основной недостаток электрических водосчетчиков заключается в том, что такие приборы стоят в 4-5 раз дороже механических. Соответственно, и цена комплектующих для устройств последнего типа ниже.
Счетчики воды для различных применений
Помимо универсальных моделей счетчиков, есть еще специальные, а также рекомендации какие из них лучше подойдут для определенных задач. Рекомендуется ознакомиться с данной информацией, чтобы не переплачивать, и иметь возможность более точно контролировать потребление воды в своем доме:
Какой счетчик воды лучше установить в таунхаусе, дуплексе (сблокированном доме)?
В настоящее время подобные решения принимают управляющие компании, кооперативы и ТСЖ, управляющие многоквартирным домом, поэтому они сами выбирают конкретную модель. Однако в тех местах вашего дома, где установка счетчика не обязательна, вы имеете право выбрать любую модель. Чаще всего это будет простой механический счетчик воды ценой 1000-2500 рублей.
Какой счетчик воды лучше выбрать для большого дома?
Счетчики воды отличаются в зависимости от потоков воды, которые они обрабатывают, поэтому обратите внимание на параметр номинального расхода устройства. Счетчик воды для блочных домов должен иметь расход до 1-1,5 кубометров в час, в то время как для частных домов лучше установить более мощные счетчики воды, с номинальным расходом до 2,5 куб
м. В качестве главного измерителя можно использовать электронный счетчик воды, в качестве дополнительных — механические устройства.
Какой счетчик воды лучше выбрать для установки на участке?
Поскольку объем потребления воды в саду для нас важен только в информационных целях, здесь можно установить самые дешевые счетчики воды. Однако имейте ввиду: если водозаборная система плохо защищена от нерастворимых примесей, лучше всего использовать счетчики, работающие в сухом режиме.
Выводы и полезное видео по теме
Ролик наглядно представит процесс сборки узлов для монтажа приборов измерения холодной и горячей воды:
Однозначный вывод — установка счетчиков выгодна для каждой семьи, так как вода с каждым кварталом становится всё дороже, а запасов чистой пресной воды становится всё меньше.
Ставить прибор учета своими руками или вызывать специалиста – дело личное. Как видно из пошаговой инструкции, приведенной в нашей статье, выполнить монтаж можно и самостоятельно, внимательно изучив общие рекомендации и купив счетчик и комплектующие, которые пригодятся в процессе установки.
И хотя представитель водоснабжающей компании при опломбировке не имеет права интересоваться квалификацией мастера, выполняющего монтаж прибора учета, но на практике пользователи сталкиваются с разными ситуациями.
Если у вас возникла какая-то проблема при опломбировке или вы хотите поделиться своим опытом установки, оставляйте, пожалуйста, свои комментарии под этой статьей.
