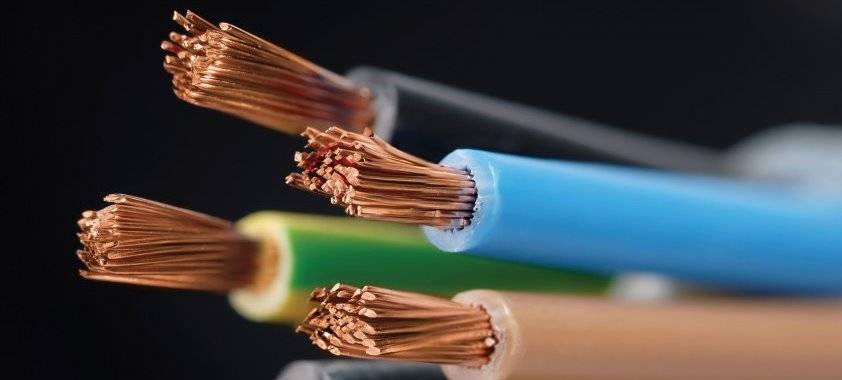

Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Значение протяжённости и факторы нагрева
Обстоятельства, влияющие на подсчёт сеч. кабеля по киловаттам и токовой нагрузке, можно условно разделить на 2 группы: факторы, касающиеся нагрева проводников, и показатели, относящиеся к протяжённости электросети. От правильности подбора характеристик кабелей и проводов зависит безопасность жилых и производственных помещений, здоровье и жизнь людей, в них находящихся.
Причины роста температуры провода
Движение электронов по проводнику вызывает его нагревание. Считается, что допустимый ток не должен поднимать температуру жил кабельного шланга больше, чем на 60ºС. Когда провод горячий, нужно немедленно принимать меры к устранению нарушений. Причиной нагрева могут быть следующие факторы:
- Площадь сечения проводника не соответствует приложенной нагрузке: сила тока превышает допустимый ампераж. Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.
- Материал проводника — в квартире должны быть проложены электросети из медных кабельных жил, они имеют меньшее сопротивление по сравнению с алюминием. Участки, не соответствующие требованиям правил, следует заменить.
- Тип проводника — одиночная проволока или свивка из нескольких нитей. Многожильная конструкция более гибкая, но при одинаковом диаметре токовая пропускная способность монопроводника выше, нагревается он меньше.
Способ прокладки кабеля также влияет на температурный режим: плотно уложенные в трубу силовые магистрали греются сильнее, чем рассредоточенные на открытом пространстве. Поэтому скрытая в стене проводка принимается несколько большего сечения против расчетной величины. Изоляционное покрытие — ещё один параметр: низкое качество диэлектрика приводит к скорому его разрушению от нагрева.
Зависимость потерь от протяжённости линии
На подсчёт сеч. кабеля воздействует удалённость источника тока от потребителя. Если напряжение на токоприёмнике меньше исходного на 5% и больше, длина магистрали учитывается при определении размера проводника. Существуют таблицы сечения проводов по току и мощности, учитывающие потери от сопротивления движению электронов на дальние расстояния. Вот пример: значения длин указаны в десятках метров, а сеч. жил кабельного рукава (верхняя строка) — в мм2.
| Передаваемая мощность, кВт | Сила тока, А | 4 | 10 | 16 | 25 | 35 | 50 | 70 | 95 |
| 1 | 4,6 | 13,5 | 33,5 | 53 | |||||
| 5 | 23 | 3 | 7 | 10,5 | 17 | 23,5 | 31,5 | 46,0 | 63 |
| 10 | 45 | 3,4 | 5,4 | 8,4 | 12 | 15,5 | 23,0 | 32 | |
| 16 | 73 | 5,3 | 7,4 | 9,9 | 14,5 | 20 | |||
| 18 | 82 | 4,7 | 6,5 | 8,8 | 12,5 | 17,5 | |||
| 20 | 91 | 5,9 | 7,9 | 11,5 | 16 |
Чтобы правильно выбрать сечение проводника, нужно учесть весь комплекс факторов, обозначенных в п. 1.3 ПУЭ. Некоторые поправки к расчётам вводятся через коэффициенты
Обязательно обращают внимание на такие характеристики:
- температура окружающей среды, в какой будет эксплуатироваться кабель; обычно это +25ºС, при отклонении пользуются таблицами ПУЭ;
- комплектация электрощита: не стоит все провода подключать к одному автомату, иначе клеммы будут перегружены и сработает защита;
- количество токоприёмников, находящихся в помещении, их мощность суммируется.
Нагрузка (диаметр провода)
Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. В случае, ели по проводникам проходит слишком большой электроток для их сечения, может произойти разрушение и оплавление изоляционного слоя. Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов
Важно это знать. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей
После этого произвести вычисления нагрузки по формулам:
I = P∑*Kи/U (однофазная сеть),
I = P∑*Kи/(√3*U) (трехфазная сеть),
Где:
P∑ – общая мощность энергопотребителей;
Kи – коэффициент, равный 0,75;
U – электронапряжение в сети.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Провод и кабель: общая информация
Обозначения важно понимать, когда идёт работа с проводами, кабелями любого вида. Технические характеристики, внутреннее устройство – вот главные различия между моделями
Стоит разобраться и с самими понятиями, в которых многие люди путаются.
Провод – это название проводника, у которого есть несколько компонентов – тонкий изоляционный слой, дополненный одной проволокой или целой их группой. В последнем случае детали просто сплетаются между собой.
Кабель – это другой термин. Им обозначают одну жилу, или несколько сразу. Каждая из них снабжается собственной изоляцией, но есть и оболочка, общая для всего содержимого.
Каждая разновидность проводников отличается своими методами определения сечений, хотя есть и много общих черт.
Определение сечения провода
Для определения площади поперечного сечения жилы провода или кабеля, используют штангенциркуль с обычной шкалой либо циферблатный или цифровой прибор. Как определить сечение провода штангенциркулем? Для опытных электриков данный вопрос может показаться смешным, а обычного домашнего мастера этот вопрос может загнать в тупик. Рассмотрим измерение провода на примере.
В первую очередь освежим память школьного курса геометрии, а именно вспомним формулу определения площади круга:
Sкр=пr2 ,
где п=3,14; r – радиус окружности.
Приведем данную формулу для нашего случая, а также немного упростим ее. Штангенциркулем измеряют не радиус, а диаметр круга. Исходя из того, что радиус это половина диаметра, получаем следующую формулу:
Sкр=(пd2)/4 ,
где d – диаметр окружности, в данном случае жилы.
Для удобства расчета упростим формулу, разделив пи на четыре, получаем:
Sкр=0,785d2
Из полученного выражения видно, что для определения площади поперечного сечения необходимо знать диаметр провода. Итак, берем провод, очищаем жилу, сечение которой хотим определить. Затем измеряем диаметр жилы штангенциркулем.
Получаем 1,78 мм. Подставляем полученное значение в формулу: 1,78 возводим в квадрат и умножаем на 0,785, округляем до сотых, получаем 2,49 – сечение провода.
Как правило, не у каждого домашнего электрика есть в хозяйстве штангенциркуль. Покупать его для измерения на несколько раз, в процессе замены электропроводки не целесообразно. Как определить сечение провода, не имея штангенциркуля? Оказывается очень просто: существует еще один способ измерения сечения жилы, который сможет выполнить любой человек, имея под рукой карандаш и линейку.
Берем провод, сечение которого нам необходимо узнать, и зачищаем его на длину около 30-50 сантиметров. Затем берем карандаш (ручку, фломастер и т.п.) и наматываем на него провод таким образом, чтобы витки наматываемого провода были вплотную друг другу.
Теперь подсчитываем количество намотанных на карандаш витков и измеряем их общую длину, в данном случае их 19, длинна – 32 миллиметров. Для определения диаметра одного витка необходимо общую их длину разделить на количество витков: 32 делим на 19 получаем 1,684 миллиметра. Подставляем диаметр в формулу, как и в предыдущем измерении, получаем 2,23 квадратных миллиметров. Провод для примера был взят из кабеля ВВГнг-2,5×7.
Если в хозяйстве есть провод и вы хотите его использовать для прокладки проводки, то можно определить сечение таким простым способом, сэкономив деньги на приобретение специального измерительного прибора, который, насколько мне известно, стоит сравнительно большую сумму.
Насколько точный результат предложенного выше метода? Все зависит от количества витков, чем их больше, тем меньше погрешность в результате. Единственный минус данного метода – достаточно большое сечение жилы измерить не получится. Представьте можно ли намотать провод сечением в 6 квадратов на карандаш или что-то подобное? В этом случае без специального устройства не обойтись.
Для определения сечения провода для проводки квартиры вышеуказанного способа достаточно. Приобретение штангенциркуля будет необходимо в том случае, если вы занимаетесь монтажом электропроводки профессионально. Наматывать провод каждый раз на карандаш будет очень долгим занятием. А вообще, как говорится, все приходит с опытом: бывалый электрик, проложивший не один километр провода, вмиг определит сечение провода без помощи каких-либо методов.
Существуют также специальные таблицы, которые несколько упрощают расчеты. В них приведены номинальные сечения проводов и соответствующие им диаметры для различных типов проводов, как одножильных, так и многожильных (гибких).
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу
Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.
Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.
Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.
| Сечение жилы провода, мм2 | Медные жилы | Алюминиевые жилы | ||
|---|---|---|---|---|
| Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
| 0.5 | 6 | 1300 | ||
| 0.75 | 10 | 2200 | ||
| 1 | 14 | 3100 | ||
| 1.5 | 15 | 3300 | 10 | 2200 |
| 2 | 19 | 4200 | 14 | 3100 |
| 2.5 | 21 | 4600 | 16 | 3500 |
| 4 | 27 | 5900 | 21 | 4600 |
| 6 | 34 | 7500 | 26 | 5700 |
| 10 | 50 | 11000 | 38 | 8400 |
| 16 | 80 | 17600 | 55 | 12100 |
| 25 | 100 | 22000 | 65 | 14300 |
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
- Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Полезно знать
Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.
Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.
При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.
Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.
На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.
Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.
Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.
Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.
Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.
Напоследок рекомендуем просмотреть полезное видео по теме:
Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!
Будет полезно прочитать:
