Сэндвич трубы для печей

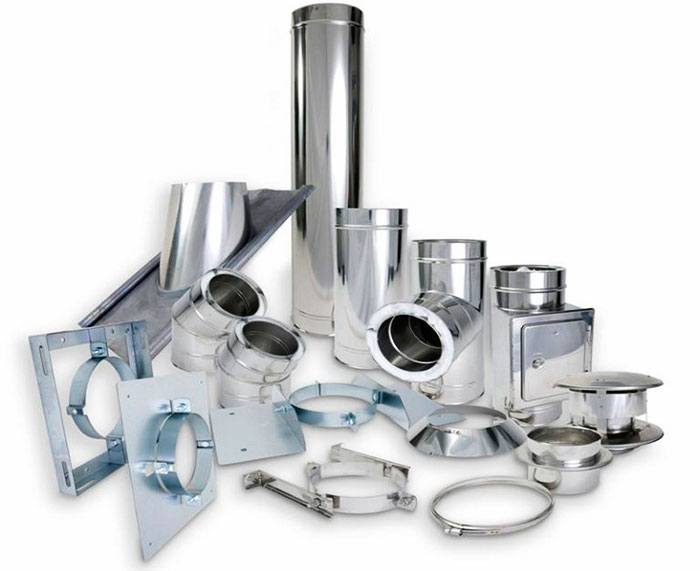

Необходимые комплектующие

В стандартный перечень входят:

Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
Кронштейны, саморезы. Ими будут соединяться детали конструкции.
Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
Торцевые заглушки.
Различные переходники, конденсатосборники.
Опорная площадка. Равномерно распределяет нагрузку.
Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Но печь будет работать эффективно и с должным уровнем безопасности только в том случае, если она спроектирована, сложена или изготовлена с соблюдением всех необходимых требований. А одним из ключевых условий функционирования печи является продуманная и надежная система отвода продуктов сгорания – дымоход. Существует несколько вариантов оборудования этой системы – от выкладывания классической трубы «по старинке» из кирпича, до применения совершенно новых, порой даже неожиданных технологических решений с применением современных композитных материалов. А на пике популярности в этом вопросе в наше время, наверное, находятся сэндвич трубы для печей.

Что из себя представляют сэндвич трубы для печей, как они различаются, что необходимо знать об их выборе и основных правилах проектирования системы – обо всем этом в настоящей публикации.

Что из себя представляют сэндвич трубы и их основные достоинства

Разработчики сэндвич-дымоходов ставили перед собой задачи минимизации недостатков, характерных для практически всех дымоходов, независимо от материала их изготовления.

Любая дымоходная труба подвержена негативному разрушительному влиянию как изнутри, так и снаружи. Продукты сгорания имеют высокую температуру и весьма агрессивный химический состав, что приводит к эрозии или коррозии материалов внутреннего канала. Кроме того, канал дымохода со временем зарастает сажей, снижающей проходимость трубы, и в итоге – эффективность и степень безопасности печи.

Снаружи на открытых участках на трубы действуют внешние факторы – повышенная влажность, атмосферные осадки, колебания температур воздуха на улице. Кроме того, разница температур снаружи и внутри дымохода приводит к активному образованию конденсата – а это, в свою очередь, повышает вероятность обложения сажных наростов.

Как выполнить переход без промышленного переходника?

Обеспечить безопасный переход можно и без специального переходника, однако, это может занять больше времени. Обустраивается дымоход следующим образом:

Вылить в кирпичной трубе круглое отверстие. Нужно следить, чтобы его диаметр немного превышал диаметр внутреннего плаща сэндвич трубы.
В получившееся отверстие вставляется внутренняя часть конструкции. Зазоры, которые образовались на стыках, лучше замазать печным раствором или негорючим герметиком.
Внешний кожух должен опираться на кирпичную кладку. Место стыка также нужно герметизировать.
Выполнить монтаж дымоходной системы по всей длине, вставляя ее элементы один в другой.
Закрепить сэндвич трубу при помощи обрезов и саморезов в местах, где она проходит сквозь крышу. Фиксация конструкции должна проводиться с ориентацией на отвес.

Какой бы способ монтажа не был выбран, чтобы обеспечить дымоход хорошей тягой и безопасностью, нужно использовать герметик.

Как выполнить переход с помощью стальной площадки с патрубком

Этот способ соединил в себе преимущества двух предыдущих методов, так как позволяет обустроить дымоход без специального переходника, и избавиться от трудоемкой заливки кирпичного проема.

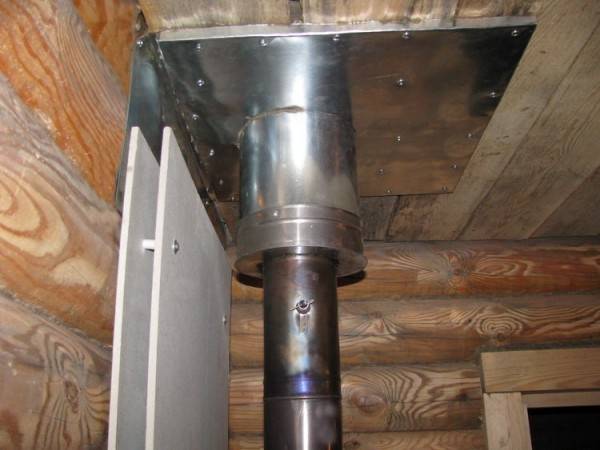

Место перехода на сэндвич трубу

Монтаж включает в себя такие этапы:

Вырезать площадку из металлической пластины, чтобы ее размер совпадал с размером кирпичной части. Лучше, чтобы пластина не выходила за ее края.
Наметить места, в которых будет крепиться площадка к кирпичному проему. Нужно следить, чтобы крепежи не располагались на швах или на краях кирпича.
В намеченных местах листа нужно сделать отверстия под саморезы, а в кирпичной кладке – отверстия под дюбеля.
Вставить дюбеля в проделанные отверстия.
Нанести огнеупорный, силиконовый герметик на поверхность кирпичной кладки.
Установить площадку из металла на слой герметика.
Равномерно стянуть ее с поверхностью кирпича при помощи саморезов.
После высыхания герметика приступить к монтажу воздухоотводной системы из сэндвич трубы.

После установки самодельного переходника с патрубком, монтаж системы выполняется быстро, так как трубы хорошо стыкуются между собой через отверстия со суженным и расширенным концом.

Зачем использовать герметик?

Обеспечение герметичности конструкции означает, что в месте перехода не должно быть зазоров и щелей. С целью их устранения применяются специальные герметики для каминов и дымоходов. Они обладают огнеупорностью и не теряют своих свойств при повышенных температурах.

Качественный герметик отличается такими характеристиками:

обеспечивает оптимальную адгезию между кирпичом и сэндвич металлом, то есть с его помощью происходит равномерное сцепление поверхностей с разной структурой;
обладает повышенной устойчивостью к максимальным температурам (до 1200˚С), а также влаго- и морозостойкостью;
не крошится после того, как принимает твердую структуру;
не содержит в своем составе асбеста.

Дымоход нужно обезопасить от плавких элементов, поэтому лучше использовать герметик на силиконовой основе.

Предварительная подготовка перед установкой дымовой сэндвич трубы

Обратите внимание на такие важные моменты, которые нужно учесть во время установки дымоотвода:

Запрещено монтировать трубы сэндвич непосредственно над топкой, поскольку это может привести к быстрому прогоранию и порче дымохода. Сначала следует установить желоб из огнеупорного материала, начинающийся в топке. А уже к нему можно подсоединять дымовую трубу.
Если сендвичные трубы для дымохода своими руками проходят вблизи огнеопасных отрезков системы, то их нужно покрывать дополнительным слоем теплоизоляционного материала, иначе, может произойти возгорание.

Первым шагом к правильной и грамотной установке сэндвич будет составление подробного проекта. Он представляет собой детальный план прокладки трубы, который будет в конкретной ситуации наиболее приемлемым. То есть, проект составляется с учетом особенностей постройки и отопительного оборудования. Далее приступают к расчету количества материала, необходимого для успешного монтажа дымохода. В данном случае значение будет иметь и то, предпочитаете вы использовать фабричную продукцию, либо изготовить сэндвич трубу самостоятельно.

После закупки расходников можно приступать к разметке, которая нужна для правильной и ровной установки трубы без кривизны и отклонений. Довольно часто мастера используют кронштейн для сэндвич трубы, нанести разметку под который, очень просто. Прокладывая трубы таким способом, следует применять патрубки, защищенные теплоизоляцией.

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

базальтовое волокно;
вермикулит;
минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
Не нужно заливать массивное основание под печным устройством.
Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
Легкий вес деталей ускоряет сборку.
С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы – до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
дымоход должен быть не менее 50 сантиметров над плоской крышей;
дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
минимальная высота возвышения трубы над кровлей 50 сантиметров;
если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Проходные узлы с готовым термоизоляционным слоем

Этот узел уже заполнен требуемым слоем термоизоляции, и просто вставляется в вырезанное под него окно, а затем через него проводится дымоходная труба. Может представлять собой также коробчатую конструкцию либо быть в виде проходной гильзы.

Видео: советы по монтажу сэндвич-дымохода внутри помещения

Шаг вперед – сэндвич-дымоходы с керамическим каналом

Вполне логичным шагом в развитии систем сэндвич-дымоходов для печей стало новое технологическое решение, заметно повышающее гарантированный срок службы труб. Оно заключается в том, что внутренний канал изготавливается не из нержавеющей стали. А из особой жаростойкой керамики.

Одним из примеров такого подхода могут служить дымоходные сэндвич-системы «KERASTAR» известной немецкой компании «Schiedel».

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

фланцевое;
по конденсату;
байонетное;
по дыму;
и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Особенности сэндвич дымохода

Дымоходы сэндвич изготавливаются из модульных труб. Это основание из нержавеющей стали, обернутое теплоизоляционным материалом, поверх которого одет защитный кожух из нержавейки. В качестве утеплителя применяется каменная вата. Этот материал не горюч, не выделяет вредных веществ при нагревании.

Преимущества:

Простота монтажа. Выполнять его может любой человек без дополнительной подготовки.
Малый вес. Благодаря этому не нужно использовать много кронштейнов.
В продаже существуют все комплектующие для изготовления полноценного дымохода.
Все детали имеют круглое сечение. Преимущества — отсутствие углов, в которых скапливается дым.
Сэндвич трубы для печей внутри гладкие. По ним без труда стекает конденсат, на них очень медленно нарастает сажа.
Стойкость к длительному воздействию кислот, воды.

Помимо сильных сторон, сэндвич-трубы имеют некоторые недостатки — малый срок службы (около 15 лет), высокую цену.

Дымоходы дровяных печей: назначение и эксплуатация

Что из себя представляет стандартная система отвода дыма? Дымоход (для дровяных печей, в том числе) представляет собой вертикально установленный канал в виде трубы, предназначением которого является вывод на улицу всех продуктов, образовавшихся в процессе горения.

Для изготовления дымоходов используется самый разный материал, начиная с кирпича и металла и заканчивая асбоцементом и бетоном. Выбор материала зависит от условий размещения, модели печи и частоты ее использования, а также от объема топочной камеры.

Следует заметить, что любой дымоход требует особого ухода. Лишенный внимания, дымоотвод быстро засорится, потеряют тягу и перестанет полноценно справляться со своими функциями. Оптимальнее всего — провести чистку труб до начала сезона постоянной эксплуатации печи. Необходимой процедурой по уходу за дымовой трубой является проверка патрубка и гильзы, а также осмотр на наличие трещин.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

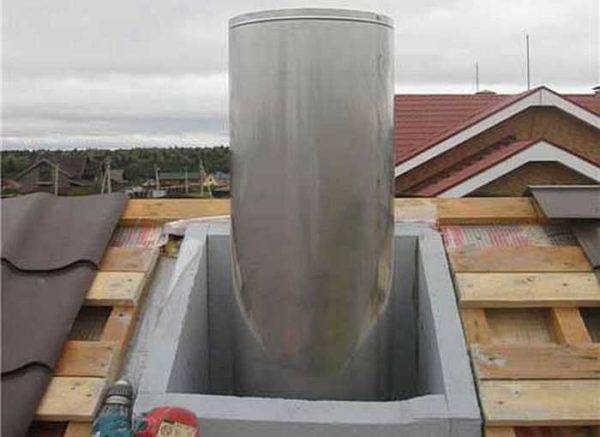

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Правила установки труб

Установку дымоходной системы начинают от низа к верху, то есть, от самого отопительного оборудования в помещении. Необходимо верхнюю внутреннюю трубу вставлять в предыдущую, а ту, что снаружи – надевать сверху на предшествующую. Такой способ позволяет защитить теплоизолирующий слой от сырости. Установка внутренних труб проводится «по конденсату», то есть, так, чтобы влага со стенок не проникала в швы. Эффективную герметизацию на длительный срок обеспечивает использование герметизирующего состава, с диапазоном рабочих температур от 100 градусов. Для дополнительной фиксации поворотов и стыков, швов, тройников, колен, используются специальные обжимные хомуты. Закреплять дымоход на стене нужно каждые 2 метра. Помните, что максимальная длина одного горизонтального участка не должна быть более метра. Все места прохождения перекрытия дымоходной системой обустраиваются патрубками, изолируют минватой, согласно основным нормам пожбезопасности. Регулярную прочистку канала делают, устанавливая съемную часть или ревизируя отверстия с дверкой.

Схема установки сэндвич-дымохода

Конструкционные элементы и их особенности

Разнообразие выпускаемой продукции позволяет выполнять сложные задачи по возведению сэндвич дымоходов.

Производителями дымоходов разработано более двадцати различных элементов для облегчения проведения монтажа

Главными элементами конструкции дымоходного канала являются:

Прямые участки трубы. Отрезки диаметром 80—600 мм, длиной до 1 м. Идеальная конструкция дымохода — прямая, но на практике достичь этого сложно.
Колени и тройники. Используются, если необходимо вывести дымоход сквозь стену, наружу здания, или обойти конструкционные элементы дома — балки, стропила. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют очищать дымоход в труднодоступных местах. Их устанавливают и укрепляют кронштейнами, чтобы они не несли на себе вес вышерасположенной конструкции.
Проходной патрубок. Изолирует трубу от межэтажных перегородок, служит креплением для дымохода.
Кровельная разделка. Представляет собой металлический конус, который крепится на крышу под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожарную безопасность. Вместо него может использоваться специальный уплотнитель из силикона, который служит лучшей защитой от протекания.

Кроме вышеперечисленных элементов, существует еще масса приспособлений для проведения монтажа дымохода из сэндвич труб, а также его дальнейшей эксплуатации.

Дымоход закрепляют кронштейнами через каждые два метра. Крепеж для фиксации хомутов на стене подбирают в соответствии с материалом, из которого она сложена

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

многозадачность – использовать такие трубы можно в постройках из любых материалов;
занимают минимум пространства;
удобство транспортирования;
сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
лаконичный и приятный внешний вид;
противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

цена на сэндвич трубу довольно существенна;
оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Сэндвич трубы для печей: схема трубы сэндвич для печей дымоходов, видео с проведением монтажа

Необходимые комплектующие
