Локальное или местное управления фанкойлами
Для решения задачи локального управления одним фанкойлом существует простое решение – термостат. , как правило, используют проводные настенные, реже беспроводные с раздельным исполнительным механизмом.
Термостат – законченное устройство, в самом общем случае он измеряет температуру в помещении, имеет регулятор для установки желаемой температуры (уставки), имеет выходы для управления скоростью вентилятора (чаще всего 3 скорости) и выход или два выхода в случае 4-х трубного фанкойла для управления работой регулирующего клапана (см. рис. 1 и 2):

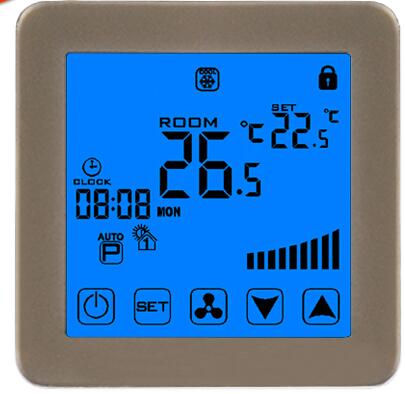

Рис. 1. Термостаты.
Рис. 2. Привод с клапаном.
Чаще всего управление обвязки фанкойла двухпозиционное. Для привода это означает состояние включено/выключено или, если смотреть на клапан, то он открыт/закрыт. Это простое и недорогое решение вполне достаточное для поддержания заданной уставки посредством регулирования протока жидкости через теплообменник. Напряжение питания электропривода в большинстве случаев выбирают 220В. Это обусловлено тем, что для питания термостата и электропривода часто используют туже линию, от которой запитывается фанкойл. Однако решения с выделенной линией 24В более безопасны для пользователя и также находят широкое применение (см. рис. 3):

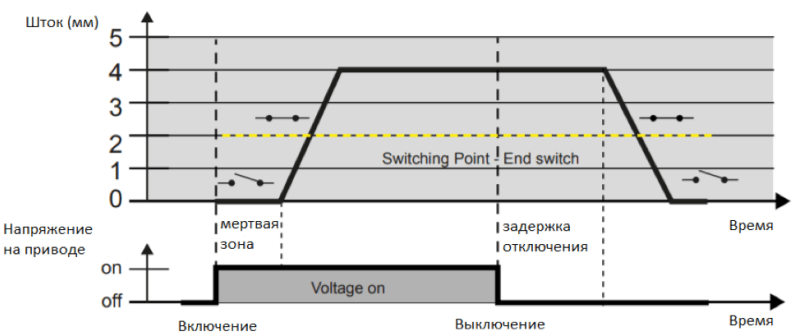

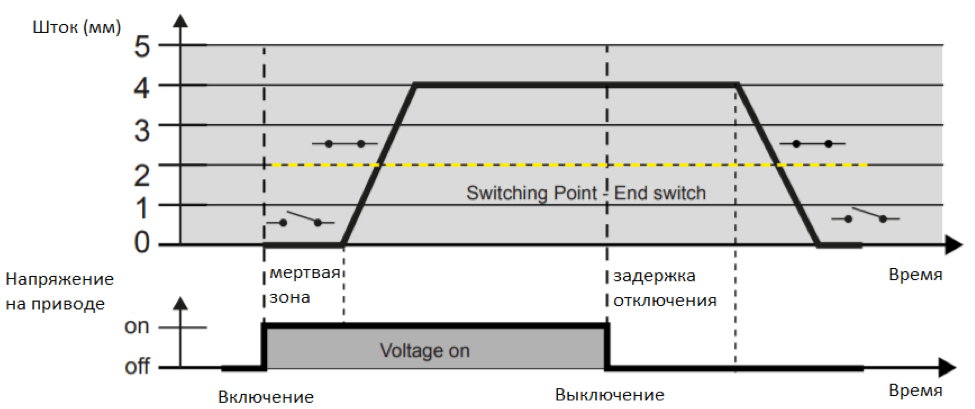

Рис. 3. Работа привода и клапана, двухпозиционное управление.
Конечно, для существуют термостаты и с выходами на клапан 0-10В, 4-20мА (аналоговые выходы), с 3-х позиционным управлением или даже ШИМ модулятором. Такие термостаты и соответствующие им электроприводы потенциально обеспечивают более точное управление расходом жидкости в теплообменнике и, соответственно, точнее поддерживают уставку. Но так как скорость изменения температуры в помещении обычно не высока, да и сам теплообменник изменяет свою температуру достаточно плавно, то пропорциональное регулирование расхода жидкости можно считать излишним в большинстве случаев. Кроме того, термостаты с аналоговыми выходами дороже, не обеспечивают очевидных преимуществ, потому встречаются такие решения реже.
Термостаты часто предлагаются производителями фанкойлов как штатные решения, однако надо понимать, что любой фанкойл может быть оснащен подходящим термостатом другой фирмы производителя.
Виды термостатов
Термостаты делятся на два основных типа – механический и электронный термостаты. В первом случае управление осуществляется вращением специального диска, а во втором – посредством нажатия на клавиши и считывания параметров фанкойла с дисплея термостата.
Ещё одно отличие между термостатами заключается в их функционале. Некоторые термостаты имеют только регулятор скорости вентилятора, чаще же встречаются термостаты с регулятором скорости вентилятора и 3-х ходового клапана. Кроме того, термостаты могут обладать подсветкой дисплея, что удобно в темноте, дистанционным управлением, таймером и другими функциями.
Наконец, для 4-трубной системы используются специальные термостаты. Они так и разделяются: 2-х трубная версия и 4-х трубная версия.
Сегодня для охлаждения/отопления в зданиях всё чаще используют фанкойлы. И в новое массовое жильё уже приходят системы чиллер-фанкойл. Основное предназначение фанкойла – отопление или охлаждение помещений, устройство тепловых завес. Время диктует отказываться от привычных сплит-систем кондиционирования из-за их непрактичности и главное, из-за нарушения внешнего вида фасадов зданий.
В климатических системах гостиниц уже давно применяются системы чиллер-фанкойл, многие бизнес-центры и офисы проектируются с фанкойлами и чиллерами.
Системы чиллер-фанкойл более экономичны по потребляемой электроэнергии, чем крышные системы, и только проигрывают в экономичности системам c переменным расходом хладагента (VRF или у Daikin называется VRV). Для частного жилья имеет смысл рассматривать системы Daikin VRV как практичное и выгодное решение.
Особенности кабелей для пультов
Конструкция кабеля для подключения пульта прямо задается его назначением и типовой областью эксплуатации
При выборе конкретных конструктивных решений принимаются во внимание
- небольшие расстояния передачи сигналов и питающего напряжения,
- отсутствие в области прокладки мощных ВЧ электромагнитных полей;
- практически статический характер управляющих и контрольных сигналов, которыми обмениваются между собой пульт и подключаемое технологическое оборудование;
- простота подключения и ремонта в полевых условиях.
Комплекс данных факторов определяет выбор в качестве цепей передачи симметричных пар проводов.
Многочисленные изгибающие воздействия, которым подвергается кабель в процессе эксплуатации, учитываются многопроволочной структурой токопроводящих жил, которые изготавливаются из отожженной электротехнической меди и сертифицируются на пятый класс гибкости. Дополнительная защита пар управления от электромагнитных влияний внешних источников обеспечена в некоторых вариантах кабелей для пультов экраном оплеточного типа.
С учетом типовой области применения кабель для пульта управления имеет максимальное переменное рабочее напряжение не свыше 1000 В. Токовая нагрузочная способность относительно невысокая из-за небольших передаваемых мощностей и определяется преимущественно сечением жил.
Как подключить пульт Smart Touch Control к телевизору Samsung | Samsung Support RU
Ниже инструкции для различных серий (нажмите на название серии, чтобы посмотреть), поэтому узнайте серию своего ТВ перед настройкой.
Как подключить пульт к телевизору M, Q или LS-серииЩелкните, чтобы развернуть 1 Установите две пальчиковые (АА) батарейки в пульт. 2 Нажмите кнопку «Power» на пульте, чтобы включить телевизор. 3 Нажмите и подержите кнопки «Назад» и «Плей/Стоп» несколько секунд.
На экране появится надпись: «Поиск устройств».
затем «Подключение к интеллектуальному пульту ДУ».
4 Когда пульт подключится, появится надпись: «Сопряжение завершено».
- Что делать, если пульт не подключается
- 1 Убедитесь, что подключаете комплектную модель пульта. 2 Вытащите батарейки из пульта. 3 Отключите телевизор из розетки. 4 Подключите телевизор к розетке и включите его. 5 Попробуйте подключить пульт еще раз.
- Как узнать, что батарейки в пульте разрядились
- На экране телевизора появится предупреждение.
Как подключить пульт к телевизору K-серииЩелкните, чтобы развернуть

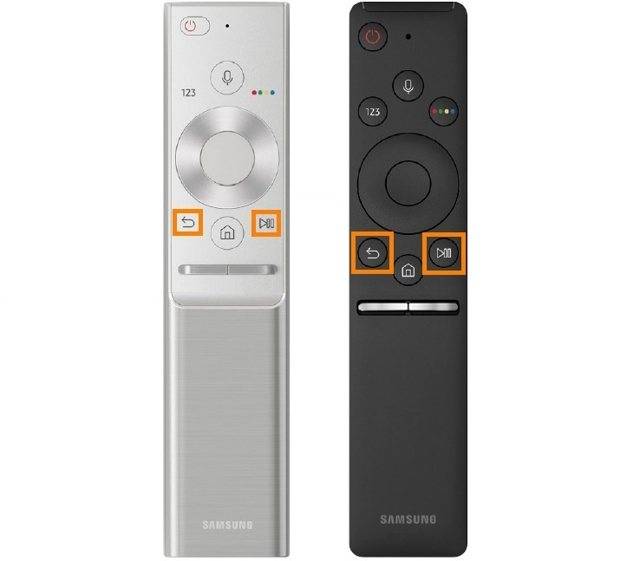

Чем Smart Touch Control отличается от кнопочного пульта
Пульт Обычный Smart Touch Control
| Как подключить | Работает сразу после установки батареек, подключать не нужно | После установки батареек нужно подключить к ТВ |
| С какими ТВ работает | Работает с любым ТВ Самсунг | Работает только с теми ТВ, где идет в комплекте |
| Сколькими ТВ можно управлять одновременно | Работает одновременно с несколькими ТВ Самсунг | Работает одновременно только с одним ТВ Самсунг |
| Как выглядит |
Как подключить пульт Smart Touch Control
1 Установите две пальчиковые (АА) батарейки в пульт. 2 Нажмите кнопку на пульте, чтобы включить телевизор. 3 Нажмите и подержите кнопки «Назад» и «Плей/Стоп» несколько секунд.
На экране появится надпись: «Подключение к интеллектуальному пульту ДУ»
4 Когда пульт подключится, появится надпись: «Сопряжение завершено». 1 Убедитесь, что подключаете комплектную модель пульта. 2 Вытащите батарейки из пульта. 3 Отключите телевизор из розетки. 4 Подключите телевизор к розетке и включите его. 5 Попробуйте подключить пульт еще раз.
Как узнать, что батарейки в пульте разрядились
На экране телевизора появится предупреждение.
Как подключить пульт к телевизору J-серии
Чем Smart Touch Control отличается от кнопочного пульта
| Как подключить | Работает сразу после установки батареек, подключать не нужно | После установки батареек нужно подключить к ТВ |
| С какими ТВ работает | Работает с любым ТВ Самсунг | Работает только с теми ТВ, где идет в комплекте |
| Сколькими ТВ можно управлять одновременно | Работает одновременно с несколькими ТВ Самсунг | Работает одновременно только с одним ТВ Самсунг |
| Как выглядит |
Как подключить пульт Smart Touch Control
1 Установите две пальчиковые (АА) батарейки в пульт. 2 Нажмите кнопку на пульте, чтобы включить телевизор. 3 Нажмите и подержите кнопки «RETURN/EXIT» и «EXTRA» несколько секунд. На экране телевизора появится значок . 4 Пульт подключится к телевизору.
Что делать, если пульт не подключается
1 Убедитесь, что подключаете комплектную модель пульта. 2 Вытащите батарейки из пульта. 3 Отключите телевизор из розетки. 4 Подключите телевизор к розетке и включите его. 5 Попробуйте подключить пульт еще раз.
Универсальные устройства для управления кондиционером
Универсальный пульт для фанкойла – это устройство, которое по большинству имеющихся настроек и функций подходит для всех типов фанкойлов.
Пульт управления кондиционером должен иметь сертификат ТС
Что нужно учитывать при подборе универсального пульта:
- Каким видом системы (2 или 4 трубным) можно управлять через данный прибор. Работает система только на охлаждение, или можно переключать на отопление.
- Встроенные возможности фанкойла по приему сигнала – фото, ИК приемник, радио.
- Значение индукционного тока. Если в инструкции написано значение 3(1)А, то это означает, что индукционный ток 1, что позволяет подключать фанкойл мощностью до 7 кВт. Точнее будет, если посмотреть мощность одного вентилятора по паспорту устройства). Если работают 2 вентилятора, то берется в расчет мощность обоих.
- Выбор по максимальному току важен только для моделей с одним клапаном, который управляет несколькими кондиционерами. Следует знать, что у недобросовестных производителей заявленный максимальный ток существенно отличается от реального значения в худшую сторону. От того, какие элементы используются при изготовлении реле, зависит срок его службы, поэтому стоит покупать устройство известной марки.
Дистанционный пульт может также подсоединяться к внешнему датчику температуры, если он есть. Такую возможность нужно учитывать. В противном случае есть риск включить кондиционер при недопустимых значениях уличной температуры, что приведет к поломке компрессора сразу у группы фанкойлов.
- Наличие таймера в пульте необходимо, если хочется включать кондиционер перед приходом домой.
- Напряжение коммутации пульта должно соответствовать российским стандартам электросети. Если человек не разбирается в электрике, ему могут продать случайно завезенный товар, который не сможет работать в отечественной сети.
- Язык интерфейса важен для понимания функций. При покупке следует включить устройство и посмотреть, есть ли возможность переключиться на русский язык. Бывали случаи, когда все команды предлагались только на английском или китайском.

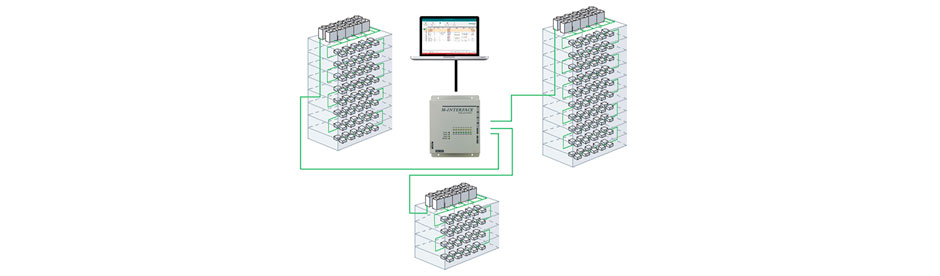

- Для больших офисных зданий управление климатической системой может осуществляться через WI-FI. Для этого термостат должен поддерживать данную функцию. Также есть электронные термостаты со сверхсложным устройством, способные к самостоятельным настройкам, имеющие функцию перепрограммирования.
- Сдвоенные системы – термостат и ИК пульт управления. Если термостат предназначен для скрытого монтажа, то управляться он будет дистанционным инфракрасным пультом.
- Обязательно для качественных моделей универсальных пультов наличие сертификата ТС – таможенного союза.
- Гарантия и наличие центров обслуживания поблизости.
- Дизайнерские характеристики товара – цвет корпуса, форма, подсветка.
Электронный или механический пульт для фанкойла
Термостаты (пульты) бывают механические и электронные. Если речь идет о цене, тогда стоит рассматривать варианты механические, так как они дешевле.
Механический ПУ для двухтрубного фанкойла
В механическом термостате имеется:
- кнопка включения/выключения;
- регулятор температурного режима в виде колесика;
- переключатель скорости вентилятора – трех- или пятиходовой;
- регулятор двух- или трехходового клапана для одноконтурной системы;
- регулятор двух- или трехходовых клапанов для двухконтурной системы;
- переключатель режимов холод/обогрев, если фанкойл работает с функцией теплоотдачи.
Жидкокристаллический дисплей отсутствует, но встречаются модели, у которых он есть.

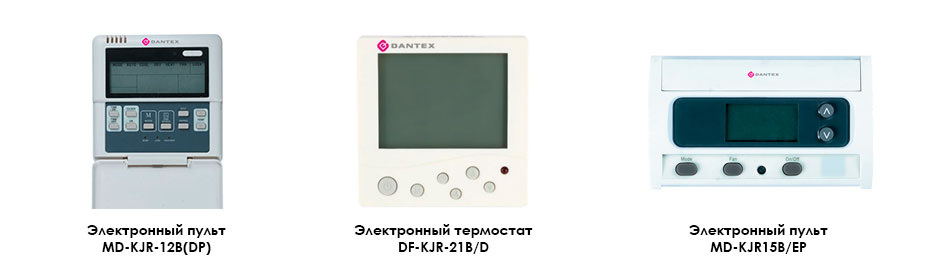

Электронный пульт управления фанкойлом может быть:
- кнопочный;
- сенсорный.
Сенсорный пульт для фанкойла управляется касанием к экрану. Кнопочный – нажатием нужной функциональной кнопки возле экрана.
Преимущество имеют настенные термостаты, потому что находятся всегда на одном месте и их невозможно потерять или нечаянно сломать. Можно подключать несколько устройств на один пульт и управлять их настройками независимо друг от друга.
Минус настенных моделей:
- необходимость подходить каждый раз, когда требуется изменить настройки;
- в настенном приборе есть кабель, прокладка которого требует дополнительных монтажных работ и ремонта после их завершения.
Дистанционные устройства также имеют положительные стороны:
- дают возможность управлять настройками из любой комнаты;
- к одному пульту можно подключить несколько фанкойлов.
Принцип работы настенных термостатов
Настенный термостат для фанкойла с модулем WI-FI оптимален в больших офисных зданиях
Есть фанкойлы, которые работают через инфракрасный приемник. В таком случае на пульте должен быть аналогичный передатчик. Такой принцип поддерживают как дистанционные термостаты, так и настенные. Подобные приемники срабатывают, когда задана определенная частота и конфигурация сигнала – несколько импульсов различных по длительности (пачки). Это защищает устройства от незапланированных срабатываний в результате воздействия других типов излучений. Помехи могут создавать обычные люминесцентные лампы, управляемые электроникой. Если фанкойл начал плохо принимать сигнал от ПДУ, возможно, мешают лампы.
Принцип фотоприема основан на оптическом излучении, которое преобразуется в электрический сигнал, который увеличивается на входе усилителем. Корпус выполняется обычно из черной пластмассы, прозрачной для инфракрасного излучения, одновременно являющийся защитой от других подсветок. Имеет небольшое энергопотребление. Фотоприемники используются, если нужно передать или принять сигнал с большого расстояния – свыше 15 метров. В таком случае сигнал доходит до приемника, отражаясь от стен помещения.
Настенные пульты различаются по управлению:
- двухтрубными фанкойлами, имеющими один водяной контур и работающие только на охлаждение;
- четырехтрубными фанкойлами, которые регулируют два водяных контура – отопления и охлаждения.
По способу управления фанкойлом:
Регулирование за счет работы вентилятора является более простым способом и применяется, если не требуется максимально точного поддержания температуры. Как только температура воздуха изменяется на 1 или 2 градуса, вентилятор отключается/включается. Поддержание температуры воздуха с разницей в 1 или 2 градуса считается недостаточно точным, но простым. Кроме того, в этом случае жидкость (вода) все еще продолжает циркулировать внутри теплообменника, и в некоторых случаях понижение/повышение температуры после остановки вентилятора может продолжаться, что не всегда приемлемо.
Для более точного поддержания температуры применяется способ, который предусматривает установку трёхходового клапана на выходном трубопроводе теплообменника фанкойла. При таком регулировании пульт управления дает команду на закрытие/открытие подачи жидкости (воды) через фанкойл, что помогает более точно поддерживать температуру воздуха в помещении и избежать больших забросов температуры при регулировании. Почти всегда трехходовой клапан не входит в комплектацию фанкойла, и его следует приобретать дополнительно в случае необходимости.
Функционал пультов управления фанкойлами Carrier 33TA 33TB.
Управление вентилятором фанкойла.
Выключение вентилятора в режиме нагрева происходит с задержкой в 1 минуту. Пульт управления перекрывает поток горячей воды или отключает электронагреватель и даёт им в течение этого времени остыть и только потом отключает вентилятор. При наличии в водяном контуре датчика температуры воды пульт управления тип А может по сигналу датчика отключать вентилятор если температура воды падает ниже 40 °C в режиме обогрева либо поднимается выше 18 °C в режиме охлаждения.
Защита от переохлаждения помещения.
Эта функция не позволяет опускаться температуре ниже +7 °C в помещении, даже если оно не используется. Когда температура падает до 7 °C, контроллер открывает клапаны и включает вентилятор на максимальную скорость. При повышении температуры фанкойл снова выключается. Эта функция работает, даже если фанкойл находится в выключенном положении. Функция активируется на этапе монтажа пульта установкой перемычек внутри пульта.
Экономичный режим.
Использование экономичного режима целесообразно в ночное время, а также в тех случаях, когда помещение подолгу не используется. При включении функции экономичного режима температура в комнате поддерживается на 4 градуса выше в режиме охлаждения или на 4 градуса ниже в режиме обогрева от заданной. Кроме того, вся индикация на пульте управления отключается, кроме индикации экономичного режима и яркость его свечения значительно уменьшается.
Переключение режимов нагрев/охлаждение.
Выбор режима работы на тепло или охлаждение может осуществляться как в ручном режиме, так и в автоматическом. В ручном режиме переключение происходит по нажатию соответствующей кнопки. В автоматическом режиме пульт управления 33TB производит переключение автоматически в зависимости от заданной температуры, регулируя подачу холодной или горячей воды.
В регуляторах 33TA переключение может происходить либо с помощью сигнала от датчика температуры воды на входе теплообменника (опция), либо с помощью реле на центральном пульте управления, подающего команду об изменении температуры воды в контуре. При работе от централизованного пульта управления блокируется функция ручного выбора режима работы фанкойла.
Подключение внешних датчиков.
К пульту управления фанкойлом могут быть подключены внешние устройства, которые будут выдавать команду на отключение фанкойла. Это могут быть, например, датчики на окнах, которые срабатывают при открытии, или датчики нахождения людей в помещении. При открывании окон или при отсутствии людей в помещении регулятор автоматически отключит вентилятор фанкойла и перекроет клапаны подачи воды, оставив активной только функцию защиты от переохлаждения в помещении, если она была включена.
Пульты управления фанкойлами Carrier комплектуются подробной инструкцией по монтажу и эксплуатации.
Актуальные цены на пульты управления 33TA_AC01 и 33TB_AC01 представлены в соотвествующем разделе “Пульты управления фанкойлами”.
Как управлять фанкойлами вместе с Zennio
Встаёт вопрос какой контроллер фанкойла нужно использовать?
Это зависит от типа управления фанкойлом. Есть несколько вариантов.
Вариант A
Запорные клапаны и скорость вращения вентилятора управляются с помощью реле:
- : для 4-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
- : для 2-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
- : для 1-го фанкойла с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
- : для 4-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.*
- : для 2-ух фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.*
- : для 1-го фанкойла с 2/4-мя трубами и 3-мя режимами скорости вращения вентилятора.
Вариант B
: для 1-го фанкойла с 2/4-мя трубами до 4-х скоростей вращения вентилятора.
Вариант C

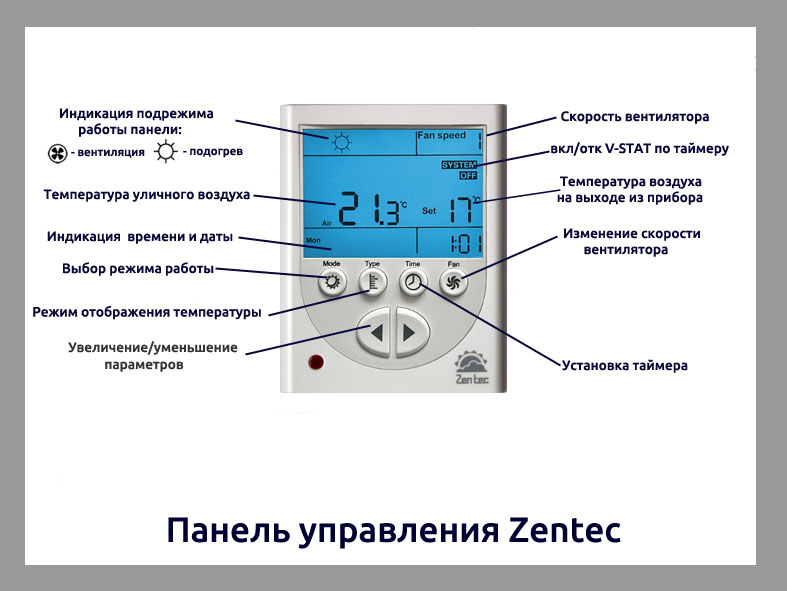

Подробно о кнопках и режимах
ON/OFF
Эту кнопку знает каждый, кто хоть раз держал в руках технику. «ON/OFF» отвечает за включение и выключение кондиционера соответственно. Нажмите один раз, чтобы включить сплит-систему, и нажмите повторно, чтобы выключить ее;
MODE
Вторая по важности кнопка на пульте — «MODE». Она необходима для выбора режима работы
Кнопка работает последовательно, т.е. после каждого нажатия включается один из имеющихся режимов: автоматический (AUTO), охлаждение воздуха (COOL), осушение воздуха (DRY), обогрев воздуха (HEAT) и вентилирование (FAN). Информация о выбранном режиме отображается на пульте управления;
F.COOL и F.HEAT
Быстрое включение режима охлаждения или нагрева соответственно.
FAN
Если с помощью кнопки «MODE» вы выбрали режим вентилирования, можно настроить скорость вращения вентилятора. Для этого на корпус пульта вынесена отдельная кнопка — «FAN». Кнопка работает по тому же принципу, что и «MODE», т.е. последовательно. При каждом нажатии скорость увеличивается, от автоматической к низкой, средней и высокой;
┿/— или ▲/▼
Кнопки, предназначенные для регулировки различных значений, например, увеличения/уменьшения температуры или времени таймера;
SWING
Кнопка, предназначенная для настройки положения горизонтальных жалюзи, расположенных в настенном блоке кондиционера. Жалюзи необходимы для регулировки направления потока воздуха. Нажмите на кнопку 1 раз, чтобы направляющие начали движения. И нажмите повторно, чтобы они зафиксировались в своем положении;
Еще одна кнопка, предназначенная для регулировки направляющих. Но в данном случае они регулируются не горизонтально, а вертикально. Настраиваются по тому же принципу, что и в случае с «A.SWING» (см.выше);
TIME ON и TIME OFF
Эти кнопки отвечают за настройку таймера включения и выключения кондиционера соответственно. Подробно об этом режиме работы мы рассказываем в статье ниже.
Подтверждение настроек. Эту кнопку необходимо нажать в режиме настройки таймера.
SET
Сохранение заданных ранее настроек.
Подключение чиллера и фанкойла
Слаженное функционирование системы происходит путем соединения с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.
Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.
Чтобы направить охлажденную воду в теплообменник одну трубу подключают к фанкойлу, а другую — для отвода жидкости — к чиллеру. Устройство системы допускает смешивание хладагента с теплоносителем
Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан.
Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера. Для повышения эффективности отопления с помощью в холодный период‚ в дополнение к чиллеру в систему включают котел.
В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.
Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.
Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому ‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.
Как управлять фанкойлами вместе с Zennio
Встаёт вопрос какой контроллер фанкойла нужно использовать?
Это зависит от типа управления фанкойлом. Есть несколько вариантов.
Вариант A
Запорные клапаны и скорость вращения вентилятора управляются с помощью реле:
- : для 4-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
- : для 2-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
- : для 1-го фанкойла с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
- : для 4-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.*
- : для 2-ух фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.*
- : для 1-го фанкойла с 2/4-мя трубами и 3-мя режимами скорости вращения вентилятора.
Вариант B
: для 1-го фанкойла с 2/4-мя трубами до 4-х скоростей вращения вентилятора.
Вариант C
Создание дренажной системы
Для отвода конденсата, образующегося в процессе охлаждения, используются специальные технические каналы. на протяжении всего пути слива дренажа должен быть выдержан непрерывный уклон с соотношением 1/100, и исключена возможность образования застойных зон для конденсата.
Образующийся конденсат сначала скапливается в лотке, расположенном под теплообменником, откуда стекает через патрубок в боковой стенке. Дренажный трубопровод и выходной патрубок агрегата должны быть плотно соединены с помощью хомута во избежание протечек и появления воздушных пробок. В лотке перед запуском рекомендуется устроить водяной затвор.
Рис 9. Принципиальное устройство дренажного узла фанкойла
Что такое фанкойл и чиллер?
Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.
Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фэнкойлов позволяет использовать одни вентиляторные доводчики на обогрев и другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, цена фанкойлов четырехтрубных выше.
Система чиллер-фанкойл – централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением – обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате).
Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования (автоматика).
Сборка узла обвязки
Обвязка фанкойла выполняется в соответствии с требованиями СП 73.13330.2012 и Р НОСТРОЙ 2.15.1-2011. В гидравлическом контуре используются различные варианты ручной и автоматической запорной арматуры (краны, клапана), фильтра, приборы контроля (манометры, термометры), сливная арматура.
При подсоединении контура важно использовать трубопроводы того же диаметра (иди незначительно больше), что и штуцера фанкойла. Чтобы в будущем оборудование работало без перебоев, важно обеспечить необходимый уровень герметичности всех соединений
Изломы труб водяного контура и дренажного отвода недопустимы.
На практике чаще всего используются двухтрубная схема обвязки, представленная в нескольких вариантах.

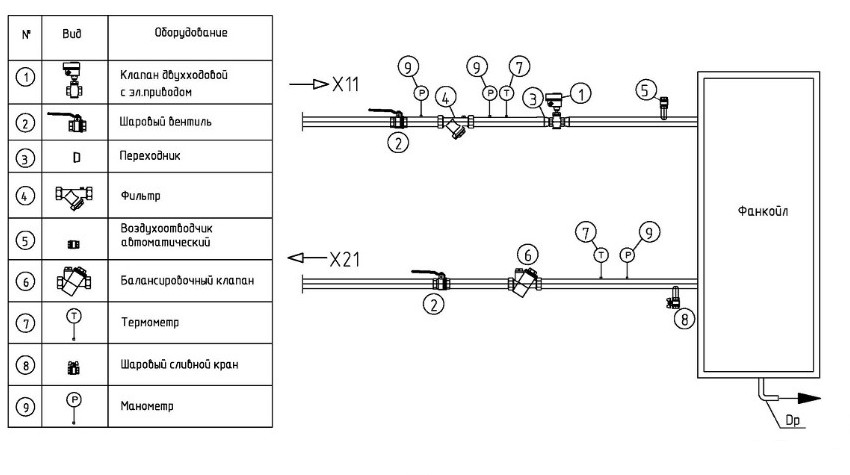

Рис 7. Схема обвязки фанкойла с применением 2-ходового клапана

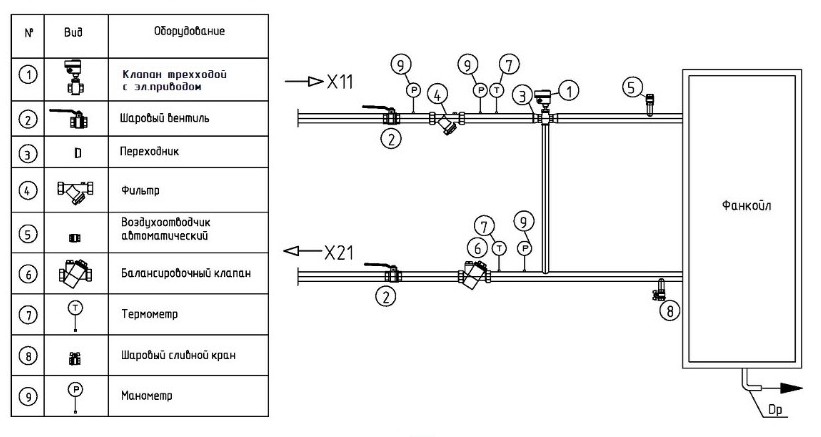

Рис 8. Схема обвязки фанкойла с применением 3-ходового клапана
Кабель для пультов — обзор марок
В открытой коммерческой продаже доступны многочисленные разновидности серийных контрольных кабелей отечественного и импортного производства. Возможность выбора позволяет оптимизировать конкретное проектное решение подбором нужной марки.
Кабели серии КУПР с полиэтиленовой изоляцией и резиновой оболочкой содержит максимум 115 отдельных жил максимальным сечением 1,5 мм2, рассчитан на максимальное переменное/постоянное рабочее напряжение до 250/350. Как кабель для подвесного пульта при сложной электромагнитной обстановки выгоден наличием марок, часть жил которых снабжена индивидуальным экраном.
Удобен в монтаже за счет использования цветной окраски изоляции жил и наличия синтетической разделительной пленки между изоляцией и жилой. Резиновая изоляция устойчива к плесневым грибкам, а применение резины в качестве изоляции обеспечивает нижнюю рабочую температуру в -60°С.
Кабель КПГСН рассчитан на максимальное напряжение 600 В переменного и 1000 В постоянного тока. Выделяется на фоне конкурирующих конструкций улучшенными характеристиками в части пожарной безопасности за счет применения резиновой оболочки, которая не распространяет горение и нейтральна к воздействию масел. Для использования в областях с высокими рисками раздавливающих воздействий доступен кабель для пульта крана с двойной оболочкой, выдерживающий усилие до 800 кг. Наряду с основными жилами максимальным сечением 185 мм 2 предусмотрены одна дополнительная (нулевая или заземляющая) жила меньшего сечения и несколько опциональных вспомогательных жил.
МКЭШ рассчитан на управление стационарным оборудованием при рабочем напряжении 500/750 В переменного/постоянного тока. В заводской документации указана возможность установки в производственных помещениях при условии применения пассивной защиты от воздействия пламени, в том числе в варианте групповой прокладки. Тем не менее, провод за счет своей облегченной конструкции ориентирован скорее на бытовые нужды. В этом качестве он пригоден для эксплуатации в качестве кабеля для пульта управления кондиционерами и иной аналогичной им техникой.
Импортный кабель пультовой RVV-1G имеет сертификат Таможенного союза, ориентирован на управление кранами и изготавливается по немецким стандартам VDE. Сердечник включает как основные, так и вспомогательные (максимум 20) жилы сечением до 1,5 мм 2 .
Изначально рассчитан на длину свободного подвеса до 100 м. Необходимую механическую прочность и устойчивость к растяжению придаю два троса, интегрированных в оболочку по периферийной схеме.
Изоляция жил резиновая, черная одноцветная. Удобство монтажа обеспечено применение цифровой маркировкой отдельных жил. В качестве внешней оболочки использован резиновый компаунд с верхней граничной рабочей температурой до 90°. За счет этого может выполнять функции кабеля для пульта тельфера в цехах с горячими производственными процессами.
Источник
По набору функций управления фанкойлом:
У разных пультов управления может быть минимальное количество функций или максимальное. Чем больше функций, тем дороже термостат, и тем более точно он может поддерживать температуру воздуха.
На фото: Пульты управления фанкойлами Dantex
Электромеханический термостат DF-KJR18B/E-D имеет минимальный набор функций: регулирование температуры воздуха в помещении путем изменения скорости вращения вентиляторов фанкойла или, если имеется трехходовой клапан, то за счет его включения/выключения для регулировки производительности фанкойла.
Электронный пульт управления фанкойлами MD-KJR-12B(DP) имеет следующие функции:
- управление фанкойлами DANTEX дистанционно;
- параметры эксплуатации – от — 15 до +43 °C, рабочая влажность воздуха – 40-90%;
- установка температуры в режиме охлаждения от + 17 до +30 градусов;
- жидкокристаллический дисплей;
- управление скоростью вращения вентилятором (высокая, средняя, малая скорость);
- отображение режима работы фанкойла (автоматический, охлаждение, нагрев, осушение, вентиляция);
- функция «Следуй за мной».
Другие электронные термостаты (DF-KJR-21B/D, MD-KJR15B/EP, сенсорный пульт MD‑KJR29B) кроме стандартного набора функций могут отличаться дополнительными функциями, корпусом. Также термостаты могут иметь подсветку дисплея, дистанционное управление, таймер, сигнализацию аварии (специальные коды), часы, установку разницы температур на входе/выходе чиллера и другие.
Кроме местного управления существуют системы центрального и удаленного управления, которые позволяют контролировать работу климатического оборудования DANTEX. Работа производится с помощью программного обеспечения, которое предоставляет возможность управлять несколькими различными фанкойлами с помощью персонального компьютера, подключенного непосредственно к MD-DiMS2100, локальной сети здания или сети интернет.
На фото: Система центрального и удаленного управления фанкойлами
Можно осуществлять управление несколькими системами, которые находятся на больших расстояниях, в разных городах. Контроль над работой, корректировка, управление, поиск и просмотр кодов неисправностей возможно с использованием протоколов Modbus, BACnet, Lonworks. С их помощью происходит обмен информацией SCADA-систем, подключенных к сети интернет и системе чиллер-фанкойл.
