Схема компрессора кондиционера, блока управления, внешнего и наружного блоков

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами. При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.

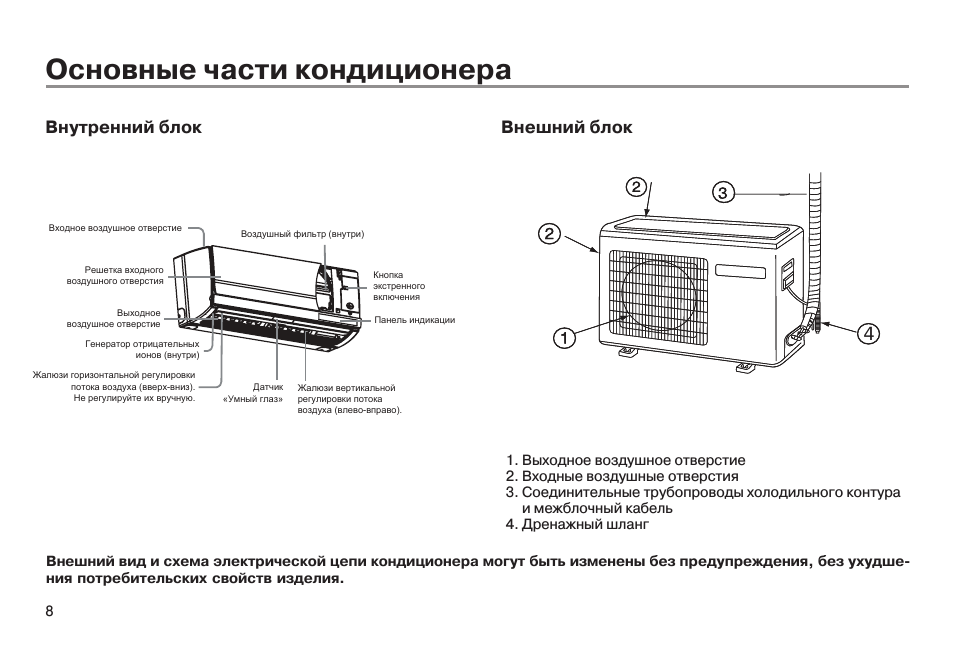

Схема внутреннего блока кондиционера

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

  • пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
  • на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Как устроен компрессор: основные элементы, виды

Рассмотрим основные виды компрессоров, которые применяются в кондиционерах и сплит-системах, и походу рассмотрим нюансы их устройства.

Роторные компрессоры

В сплит-системах этот тип компрессоров максимально распространен. Большая их часть производится в Японии, Китае (80% от общего числа компрессоров) и остальных передовых странах Юго-Восточной Азии.

Спиральные компрессоры

Монтируются в установках, которые используются для коррекции климата в больших жилых и индустриальных помещениях. Спиральные компрессора являются элементом бытовых и полупромышленных кондиционерах, а также в промышленных холодильных установках.

Винтовые компрессоры

Благодаря большой мощности, такие компрессорные установки монтируются в промышленных сплит-системах и кондиционерах, чиллерах с воздушным и водяным охладительным контуром. В настоящее время винтовые компрессоры монтируют во многих моделях коммерческих кондиционеров.

Поршневые компрессоры

Данный вид можно считать морально устаревшим, так как конструктивно и технологически он является прародителем всех автоматических компрессорных установок. В настоящее время он используется в холодильной технике первого поколения.

Компрессора данного типа дооснащаются электрическими двигателями с вертикальным расположением вала, не издающим большого шума при работе.

Важно! Поршневые установки делятся на кривошипно-шатунные и кривошипоно-кулисные. Они отличаются высокой производительностью и эксплуатируются в условиях повышенных нагрузок, то есть в кондиционерах высокой мощности.

Наружный блок кондиционера

1—компрессор, 2— клапан, 3—схема управления, 4—вентилятор, 5—конденсатор, 6—хладагент, 7— вентилятор, 8—испаритель, 9—фильтр, 10—фильтр

Схема наружного блока кондиционера состоит из следующих компонентов:

  • Клапан четырехходовый;
  • Главная плата;
  • Вентилятор;
  • Конденсатор;
  • Компрессор;
  • Фильтр контура холода;
  • Штуцера крепления;
  • Короб.

Компрессор увеличивает плотность хладагента и запускает его в движение по контуру холода. Различаются спиральные и поршневые компрессоры. Последние стоят меньше, однако они чаще ломаются при морозе. Схема компрессора кондиционера различается в зависимости от вида компрессора.

Четырехходовый клапан – обязательная часть аппаратов, работающих в двух режимах. При нагреве он направляет хладагент в другой контур. При этом наружная часть начинает вырабатывать холод, а внутренняя тепло.

Схема блока кондиционера «тепло – холод» содержит и главную плату. В моделях, работающих в одном режиме, платы монтируют только в комнатной части, находящейся в более приемлемых температурных условиях.

Конденсатор уменьшает температуру хладагента и осаждает его.

Фильтр системы хладагента предохраняет внутренности компрессора от засорения.

Штуцера крепления расположены в местах крепления медных трубок.

Короб прикрывает входы трубок и места крепления проводов.

Компрессор

Располагается в наружном модуле. Функция – сжатие и обеспечение циркуляции хладагента по контуру. Состоит из двигателя (создает движение фреона), механической части (сжатие охлаждающего вещества).

Виды компрессорных двигателей:

  • ротационные;
  • спиральные;
  • поршневые;
  • винтовые.

Ротационные используются чаще из-за производительной мощности, простого производства, приемлемой стоимости, низкого шумового уровня. Ротор размещен совместно с электродвигателем, запускающим механическую часть. При вращении ротор захватывает фреоновый газ, поступающий из внутреннего модуля, сжимает и пропускает дальше к теплообменнику. Температура хладагента при сжатии повышается.

Как разобрать напольный вентилятор

Из сказанного понятно: внутри напольного вентилятора ломаться нечему. Это двигатель и конденсатор. Остальное приходится на механическую часть, редуктор. При наличии свиста и шума попробуйте смазать шестерни. Как это делать, понятно из сказанного. В корпусе редуктора пара отверстий для этих целей. Солидол сгодится для пластиковых деталей.

Самостоятельный ремонт напольного вентилятора не должен вызывать больших затруднений. Замените двигатель на подходящий по весу и размеру. Основные виды поломок касаются механической части, восстановление проводится обычными (сварка пластмассы полиэтиленом) методами умелыми руками.

Устройство кондиционеров

При всем своем разнообразии кондиционеры разных моделей в основе имеют одно и то же устройство – тепловой насос. Этот остроумный механизм позволяет осуществлять теплообмен в «противоестественном» направлении, то есть из более холодной среды в более горячую.

Покажем схематично его работу:

  1. Возьмем две емкости с некой средой, причем температура в 1-й емкости ниже, чем во 2-й. Поместим сосуд с газом В 1-ю емкость и дождемся, пока температуры газа и среды сравняются.
  2. Переместим газ во 2-ю емкость и сожмем его так, чтобы его температура (напомним, что газы при сжимании нагреваются) оказалась выше температуры среды в этой емкости. Вследствие разности температур начнется теплообмен, то есть газ станет отдавать тепловую энергию среде 2-й емкости.
  3. Снова переместим газ в 1-ю емкость, вернув ему при этом первоначальный объем. При расширении газ остынет и поскольку часть внутренней энергии была им потеряна на предыдущем этапе, его температура окажется более низкой, чем была в начале. То есть газ после расширения будет холоднее среды в 1-й емкости. Снова будет иметь место теплообмен, только в направлении среда – газ. После уравновешивания температур снова перенесем газ во 2-ю емкость, не забыв его при этом сжать. Так тепло постепенно будет «перекачиваться» из холодного вещества в горячее.

Тепловые насосы трудятся не только под видом кондиционеров, но и холодильников, осушителей воздуха, систем геотермального отопления и пр. Используемый в них газ называют хладагентом, обычно в этом качестве применяется фреон.

Устройство и принцип работы кондиционера

Хладагент циркулирует по замкнутому трубному контуру, состоящему из двух частей: конденсатора, в котором происходит сжатие газа до жидкого состояния, и испарителя, в котором хладагент испаряется, снова превращаясь в газ и расширяясь в объеме.

Из испарителя в конденсатор газ попадает при помощи компрессора (он и осуществляет сжатие). Из конденсатора хладагент через длинную тонкую скрученную в цилиндрическую спираль трубку (ее называют капилляром, дросселем или терморегулирующим вентилем) постепенно просачивается обратно в испаритель.

Меры предосторожности

Перед тем как заняться демонтажем устройства, надо разобраться с особенностями его устройства. Это поможет избежать возникновения неприятных последствий при проведении работы. В составе прибора есть два основных блока — внутренний и наружный. Они совмещены между собой магистралями, которые нужны для передвижения хладагента.

Чаще всего именно в этой части встречаются проблемы, которые возникают, когда человек пытается самостоятельно снять прибор:

  • неправильное отключение магистральной трубы, что приводит к частичной потере фреона;
  • попадание воздуха внутрь трубок, из-за чего кондиционер может поломаться;
  • проникновение посторонних предметов в магистральные трубы, что приводит к ухудшению циркуляции фреона.

Теплообменники

Конденсатор

Теплообменник, находящийся внутри наружного модуля. Способствует сбросу избыточного тепла от хладагента. Вентилятор, расположенный рядом, воздушным потоком охлаждает конденсатор.

Конструктивно выглядит как трубки с оребрением. На оребренных пластинах размещены насечки, провоцирующие воздушный турбулентный поток, улучшая таким образом охлаждающий обдув теплообменника. Шахматное расположение трубок исключает появление аэродинамической тени.

Фреон подается сверху, так как здесь охлаждение происходит интенсивно из-за разницы температур. Внутри средней части конденсатора температура фреона не меняется, происходит смена агрегатного состояния (из газового в жидкое). Температура конденсации –  от +42 до +55⁰ С.

Конструктивное исполнение конденсаторов:

  • кожухотрубный (стальной кожух с закрепленными трубками. Внутри кожуха циркулирует охладитель, по трубкам – вода. Направление движения веществ противоположное друг другу);
  • пластинчатые (по пластинам циркулирует хладагент, между пластинами – вода в противоположном направлении);
  • «труба в трубе» (один трубопровод вставлен в другой. Внутри полостей циркулируют вода, охладитель по встречному направлению).

Испаритель

Размещен во внутреннем модуле климат-системы. Конструктивно представляет собой кожухотрубные кассеты, установленные в несколько рядов для эффективности охлаждения.

Выполняет функцию, обратную конденсаторному теплообменнику – испарение фреона с забором теплоты окружающего воздуха. Рядом расположен вентилятор, прогоняющий комнатный воздухопоток через кассеты испарителя.

Климат-системы, работающие на обогрев, при помощи четырехходового клапана меняют направление движения фреона. Тогда теплообменники выполняют противоположные функции.

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

  1. Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
  2. Правильный монтаж.
  3. Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее. Устанавливать кондиционер следует ближе к окну

Устанавливать кондиционер следует ближе к окну

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

  1. Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
  2. Испаритель не должен быть заслонен шторами, мебелью и др.
  3. Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
  4. Нельзя устанавливать систему над батареями.
  5. Обеспечить свободный доступ.
  6. Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Последствия неправильного демонтажа

При неправильном демонтаже легко повредить кондиционер. Возможные неприятные последствия:

  • Разгерметизация контура охлаждения, что влечет за собой утечку фреона. При последующей установке прибора придется доплачивать за дозаправку системы хладагентом.
  • Механическое повреждение корпуса наружного блока, фреоновых патрубков, других деталей.

Кондиционер обычно демонтируют при смене места жительства, на время ремонта и чистки. При разборке простых агрегатов не придется разбираться в их устройстве. Однако полноценные сплит-системы требуют внимательного подхода. Поскольку оборудование дорогостоящее, лучше обратиться к профессиональным монтажникам, которые выполнят работу качественно и с гарантией. Разбирать прибор самостоятельно можно только при полной уверенности в понимании его устройства.

Источник

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

  • outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
  • indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler — глушитель

Стрелками указано направление движения фреона по контуру:

  • сплошной стрелкой — в режиме охлаждения
  • пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

  • датчики давления
  • отделители жидкого хладагента
  • линии перепуска
  • системы инжекции (впрыска) в компрессор
  • маслоотделители

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами. При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.

Какая розетка нужна для кондиционера

Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

  • обязательно подключение к заземлению;
  • класс защиты – IP54;
  • тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Зачем нужен компрессор в кондиционере и какие функции выполняет

Компрессор втягивает в себя фреон в газообразном состоянии, потом сжимает, повышая давление и в состоянии газа нагнетает его в пневматический конденсатор. При этом именно компрессор обеспечивает минимальный уровень вибрации при работе и осуществлении технологического процесса изменения давления фреона.

Научное объяснение

Кроме сжатия фреона, компрессор осуществляет поддержания режима постоянной циркуляции.

Важно! Как правило первоначальные параметры фреона составляют 3-5 Атм. давления при температуре от 10 до 20оС

Сжатие производится до параметров в диапазоне от 15 до 25 Атм., в результате чего происходит нагрев до 70-90оС.  С такими параметрами фреон подается в конденсатор. Данные диапазоны считаются нормальными и рабочими.

К основным характеристикам компрессорных установок относят:

  • Степень компрессии. По-другому этот параметр называют степенью сжатия или максимальным соотношением давления паров фреона на выходе к максимальному значению на входе.
  • Объем хладагента. Этот параметр варьируется от длины фреоновой трасы и мощности самого устройства. Как правило, длина составляет от 3 до 5 метров, но ни в коем случае не менее 3 метров.

Суть дела – простыми словами

Представьте, что за окном +10°С, а в помещении +25°С. Как бы вы предложили охлаждать воздух в помещении? Правильно, открыть окно.

Почему в этой ситуации, чтобы охладить воздух в помещении, достаточно просто открыть окно? Ответ прост: потому что на улице холоднее, чем в помещении. Наружный воздух попадет в комнату и охладит её.

Компрессор не только сжимает газ, но и нагревает его! Это очень важно в кондиционерах!

Теперь другой пример. Представьте, что за окном +35°С, а в помещении +25°С. Как вы предложите охладить помещение теперь?

Открыть окно не получится – в комнате станет только жарче. Нужен другой способ. А для его реализации нужен холодильный цикл на базе компрессора. Он воплощён в кондиционере.

Иными словами, охладить что-либо за счет чего-то более холодного легко: это произойдет автоматически за счет естественного теплообмена. А для того, чтобы охладить что-то холодное за счет более горячего – нужен компрессор.

Что на самом деле делает компрессор в кондиционере

Принято считать, что компрессор сжимает хлагагент, повышает его давление. Это необходимо для последующего процесса конденсации.

На самом деле, если вдуматься в суть парокомпрессионного холодильного цикла, то компрессор нужен не только для того, чтобы сжать хладагент, а ещё и для того, чтобы НАГРЕТЬ его до температуры ВЫШЕ, чем наружный воздух

Нагреть – вот что важно! Именно потому что после компрессора он нагрет, в конденсаторе он отдаёт тепло наружному воздуху. Если бы хладагент сжали, но не нагрели, тепло наружу не могло бы быть передано

Допустим, компрессор сжал фреон в 5 раз и нагрел на 45°С (с 15°С до 60°С). В конденсаторе фреон остыл на 15°С, не меняя давления. В дросселе (ТРВ) фреон расширился в те же 5 раз, и при этом остыл на те же 45°С, что и в компрессоре. Итоговая температура фреона – 0°С. Это и есть тот самый холод, который охлаждает помещение. Внутренний воздух обдувает испаритель, температура которого постепенно растет до 15°С. Сам воздух при этом охлаждается до 15-17°С и радует нас своей прохладой.

Так вот если бы компрессор не нагрел бы фреон выше наружной температуры, и фреон бы не остыл в конденсаторе на 15°C, то попал он бы в испаритель с температурой 15°C и не смог бы охладить внутренний воздух. Именно благодаря тому что на выходе из компрессора температура хладагента достигает 60-70°С, становится возможным сбросить тепло на улицу. И именно для этого нагрева нужен компрессор в кондиционере.

Порядок работ

Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.

Выбор розетки

Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.

  1. Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
  2. Допустимо использование медных проводов, с качественно выполненным сечением.
  3. Подключение розетки к щитку осуществляется только через защитный автомат.

Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя. Обладают хорошим оснащением и защитой при перепадах электричества

Обладают хорошим оснащением и защитой при перепадах электричества.

Дифференцированное реле необходимо при отсутствии заземления

Выбор провода

При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А. Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв

мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться

Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.

Медные провода в три жилы обеспечат высокую эффективность работы сплит-системы.

Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами

Подключение испарителя

Установка подключения блоков идентична, и не вызовет у вас особого затруднения

Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством

  1. Первым делом удалите пластиковую лицевую панель.
  2. Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
  3. Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
  4. После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
  5. Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
  6. Следующим шагом станет укрепление выходящих проводов.
  7. По окончании проведения этих манипуляций соберите прибор в обратном порядке.

По завершении установочных работ проведите проверку корректности этого подключения – сверьте полученный результат со схемами производителя. Только после тщательной проверки разрешается включать и использовать кондиционер.

В заключение еще раз необходимо упомянуть, что работа с электрической сетью довольно опасна, поэтому самостоятельное подключение может закончиться травмами или поломкой необходимых деталей. Рекомендуется обратиться за помощью к работнику, который имеет все необходимые материалы и хорошо знаком с техникой безопасности. При неправильном подключении вы вскоре столкнетесь с необходимостью ремонта прибора. Не жалейте денег, чтобы нанять мастера, т. к. скупой платит дважды.

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость. Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Польза и вред от кондиционера

>Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

  1. Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
  2. Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

  • Есть вероятность, что в этих устройствах размножаются вредные бактерии.
  • Климатическое оборудование благоприятствует распространению вирусов.
  • Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
  • Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

При покупке комнатного кондиционера очень важно правильно подойти к выбору технических характеристик и ответственно отнестись к установке. По статистике наибольшая часть поломок кондиционеров происходит из-за их неправильной и неквалифицированной установки

Правильная последовательность подключения электрической схемы кондиционера – это залог его качественной и долговременной работоспособности. Если кондиционер все же установлен неправильно, то впоследствии могут проявиться следующие отрицательные характеристики: протекание конденсата внутрь помещения, утечка фреона и др.

Существует два вида установки кондиционеров в помещениях: стандартная и нестандартная. Стандартная установка – самая распространенная, установка кондиционера недалеко от окна, так как компрессор располагается на улице. Возможно, выполнение установки в комнатах с выполненным ремонтом. Такая установка не является дорогостоящей и не занимает много времени. Нестандартная установка кондиционера достаточно дорогостоящая и кропотливая работа, которую рекомендуется производить только в процессе ремонта помещения, так как она предполагает штробление стен.

Несмотря на то, какой вариант установки Вы выберите, во избежание всех негативных последствий, перед началом монтажа кондиционера и креплений, стоит выяснить важные моменты. Например, такие как схема внешнего соединения и электрическая схема, система электрообеспечения устройства, расположение вводных приспособлений, поперечное сечение проводов и будущие трассы кабелей, выяснить характеристику стены, задействованные для трассы электропроводки. Электрическая схема кондиционера должна соответствовать правилам устройства электроустановок и нормативным документам

Немаловажно участие профессиональной команды специалистов с необходимым оборудованием

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
