Монтаж металлочерепицы Монтеррей + пошаговая инструкция

Подготовительные работы до проведения монтажа металлочерепицы

Вентиляция

Чтобы проверить соблюдается ли технология монтажа – металлочерепица должна соответствовать не только стандартам качества.Особое внимание стоит уделить подготовительным работам. При колебаниях температур на металлочерепице и других частях кровли из металлочерепицы образовывается конденсат, который является главным врагом любой кровельной конструкции

Влага также является причиной коррозии. Чтобы влага не скапливалась, должна быть обеспечен хороший воздухообмен – циркуляция воздуха

При колебаниях температур на металлочерепице и других частях кровли из металлочерепицы образовывается конденсат, который является главным врагом любой кровельной конструкции. Влага также является причиной коррозии. Чтобы влага не скапливалась, должна быть обеспечен хороший воздухообмен – циркуляция воздуха.

За счет подшивки карниза должен обеспечиваться свободный доступ воздуха по периметру конструкции, для этого используется софит с перфорацией.

Софит с перфорацией – это специальные панели, предназначенные для подшивки поверхностей, которые обращены вниз (параллельно земле). Например, фронтальные поверхности и карнизные свесы.

Софит с перфорацией

Обычное направление движения воздуха – это от карниза к коньку. Кровля нагревается теплом дома и солнечными лучами, поэтому необходим выход воздуха из под конька.

Направление движение воздуха

Также источником влаги является дождевая и талая вода

Следует обратить внимание на направления падения снега, которое должно быть строго вертикальным

Теплоизоляция

Главный признак недостаточной или некачественной теплоизоляции  — это наличие конденсата на теплоизоляции или внутренних стенах.

Чтобы качественно произвести работы по теплоизоляции необходимо выполнять следующие условия:

  • Устанавливать плиты утеплителя нужно как можно плотнее друг к другу, к потолку мансарды или стенам.
  • Толщина утеплителя для умеренного климата средней полосы должна быть не менее 1,5 cм;
  • Устанавливаемый утеплитель обязательно должен быть сухой;
  • Нельзя проводить монтаж утеплителя во время  дождя и снега;
  • Если сроки работ продолжительные (не укладываются в один день) – сначала лучше монтировать гидроизоляционную пленку.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

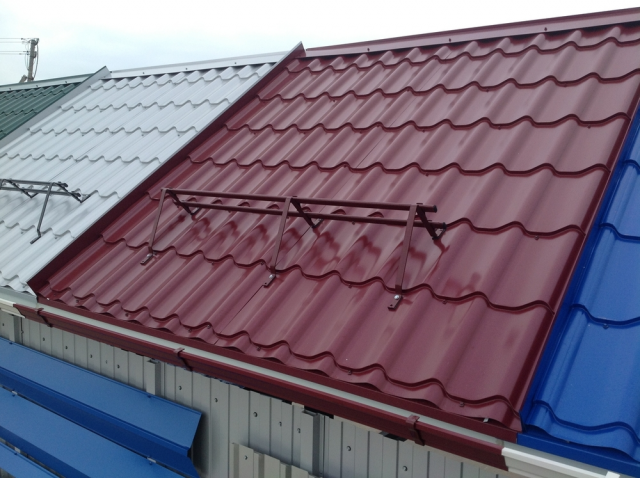

Процесс монтажа трубчатых снегозадержателей на металлочерепицу

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей

Подготовительный этап работ

Цветовая гамма металлочерепицы монтеррей

Перед тем, как монтеррей металлочерепица будет уложена на кровлю, необходимо провести работы по подготовке.

  • Если металлочерепица будет укладываться на крышу при ремонте кровли, то необходимо сначала удалить старое покрытие кровли.
  • Далее следует проверить правильность формы скатов (это необходимо сделать и на новых скатах при строительстве дома).
    Для проверки следует произвести замеры длины и ширины ската. При выявлении небольших отклонений следует выправить ситуацию при помощи доборных элементов.
  • Следующий этап – установка внутренней кронобрешетки. Для этого на стропильные ноги набиваются бруски сечением 50 мм.
  • Поверх контробрешетки настилается гидроизоляция.
    Раньше для этих целей использовали материал типа рубероида, сегодня применяют более современные материалы – гидроизоляционные микроперфорированные пленки. Их укладывают достаточно свободно, с небольшим провесом, но так, чтобы пленка не касалась утеплительного материала.
  • Поверх гидроизоляционной пленки строится наружная контробрешетка, способ строительства аналогичен устройству внутренней обрешетки.
  • Теперь нужно построить обрешетку – конструкцию, на которую будет укладываться монтерей металлочерепица.
    Для строительства используются доски, которые обязательно должны быть обработаны антисептиком для древесины.
  • Размер досок для строительства обрешетки – 32 на 100 мм (при условии шага расположения стропил до 900 м, если эта величина больше, то требуется брать доски большего сечения). Для укладки первой от карниза обрешетины используют доски, сечение которых на 15 мм больше, чем остальные.
  • При выборе шага расположения досок обрешетки учитывают размеры металлочерепицы монтерей.
    Расстояние между первой от карниза и второй обрешеткой составляет 280-300 мм, а шаг расположения остальных равен шагу волны металлочерепицы, в зависимости от вида выбранного материала.
  • В самых сложных узлах кровли (в местах образования внутренних углов, в местах выхода дымоходных труб и пр.) монтируется сплошная обрешетка.
  • Во внутренних углах устанавливают внутренние ендовы (готовый элемент кровли, устанавливается с нахлестом 100 мм), а на местах выхода дымоходов – монтируют внутренние фартуки, используя планки примыкания.
  • При установке торцевой планки следует учесть, что планка должна подниматься над плоскостью обрешетки на высоту профиля волны металлочерепицы.
    Если выбрана монтеррей металлочерепица — размеры этого выступа составляют 40 мм.

Монтаж водосточной системы для крыши дома из металлочерепицы

Во время кровли крыши дома металлочерепицей предусматривается обустройство надежной водосточной системы, в состав которой входят водосточный желоб, держатели, заглушки, выпускная воронка, соединители, паук, соединительная труба с коленом, водосток с держателем и тройником, воронка, ограничитель перелива.

Паук устанавливается в воронку водосточной трубы и защищает систему от попадания в нее листьев и мусора

Каждая водосточная труба предполагает по 10 м желоба. В местах их крепления вырезается V-образное отверстие шириной 10 см, куда вставляется воронка. Она закрепляется на 10 см от края желоба. Держатели устанавливаются до момента монтажа карниза крыши через каждые 50 см, обеспечивая уклон желоба, равный 5 мм. С обеих его сторон фиксируются заглушки.

Кронштейны для поддержки водосточного желоба не следует крепить в первой планке обрешетки, поскольку металлическая полоска станет упираться в профильный лист кровельного материала, что приведет к его деформации. Со временем это может вызвать повреждение тонкого проката в результате колебаний кровли. Под кронштейны необходимо выполнить специальные углубления. Их верхние участки не должны выступать над поверхностью элементов обрешетки.

Передние края выпускных воронок необходимо подвести под отогнутый внешний край желоба и зафиксировать резным фланцем. При креплении желобов их соединяют внахлест на 3 см и фиксируют соединителями с замком и резиновыми прокладками. Паук устанавливается в воронку водосточной трубы и защищает систему от попадания в нее листьев и мусора.

Полезный совет! Паук рекомендуется очищать два раза в год.
Держатели устанавливаются до момента монтажа карниза крыши через каждые 50 см

Для перехода воронки к водосточной трубе используются два колена и соединительная труба. Держатели для трубы устанавливают через каждый метр на стене. В нижней ее части крепится колено для слива воды, отведя ее на 30 см в сторону. Тройник применяется в случае использования одного слива на две воронки. Ограничитель для предупреждения перелива устанавливается в том месте, где постоянно стекает вода. Он ставится на желоб или в его угол.

Металлочерепица монтеррей: характеристики и описание

По своему внешнему виду данный вид покрытия ничем не отличается от керамической черепицы. Что касается его структуры, то здесь он имеет свои особенности:

  • Главный, средний слой представляет собой лист оцинкованной стали, которая дает возможность рассматриваемому материалу выдержать существенные нагрузки.
  • Чтобы уберечь сталь от коррозии, с двух сторон ее покрывают алюминием или цинком, а также антикоррозийным составом.
  • Затем металл обрабатывают грунтовкой, необходимой для последующего нанесения краски и долгому ее сроку эксплуатации.
  • Снаружи на черепицу наносят полимер, который выполняет главные защитные функции, необходимые данному материалу.
  • Самым нижним внутренним слоем является лак, также защищающий монтеррей от повреждений.

Планируя использовать монтеррей в своих строительных целях, изначально необходимо изучить все ее технические характеристики, делающие каждый слой действительно качественным и долговечным.

Толщина листа должна колебаться в пределах 0,4-0,5 мм, что придает изделию необходимую прочность и жесткость. Используется только рулонная сталь холодной прокатки, толщина которой на всем листе черепицы обязательно должна быть одинаковой.

Данный вид металлочерепицы может иметь несколько разновидностей. Главное их отличие заключается в том, какой вид полимера был применен для наружного слоя черепицы:

  • полиэстер – принадлежит к дешевым покрытиям. Его толщина не превышает 25 микрон, однако этого вполне достаточно, чтобы защитить материал от осадков и различных механических повреждений;
  • матовый полиэстер имеет толщину, находящуюся в пределах 35 микрон. Применяется для любого типа климата. Имеет широкую цветовую гамму. Хорошо справляется с различными повреждениями;
  • пластизол – очень толстый слой (200 микрон) покрытия, способный противостоять воздействию коррозии, атмосферным осадкам, химическим и механическим повреждениям. Довольно долго сохраняет свой цвет, не выгорая под воздействием ультрафиолетовых лучей;
  • пурал представляет собой слой, изготовленный из полиуретана. Его толщина доходит до 50 микрон. Вообще не подвергается коррозии, практически не выгорает на солнце, легко гнется, а также способен выдерживать значительные температурные колебания;
  • ПВДФ производится из поливинилхлорида, а также акрила. Толщина этого покрытия составляет 27 микрон. Имеет очень длительный срок годности, не выгорает на солнце, выдерживает различного рода повреждения, а также хорошо очищается.

ОБРАТИТЕ ВНИМАНИЕ!

Для строительства одной крыши необходимо обязательно использовать материал только с одним покрытием и одного производителя, потому что некоторые листы могут не сочетаться и не стыковаться друг с другом.

Особое внимание нужно уделить типу профиля рассматриваемого вида металлочерепицы, потому что это позволит правильно рассчитать расход материала и, соответственно, сэкономить определенную сумму денег. Рассмотрим три вида профиля, существующих сегодня на рынке:

  1. Металлочерепица мп монтеррей отличается небольшой стоимостью, длительным сроком годности, а также своей прочностью. Ширина листа составляет 1180-1100 мм. Высота профиля достигает 39 мм с шагом волны в 350 мм.
  2. Металлочерепица супермонтеррей имеет наибольшее сходство с настоящей керамической черепицей. Металлочерепица супермонтеррей, характеристики: ширина листа находится в пределах 1180-1100 мм, высота профиля – 46 мм с шагом волны в 350 мм.
  3. МП макси делает здание очень выразительным и не похожим на другие. Ширина листы составляет также 1180-1100 мм, высота профиля – 46 мм, а шаг волны – 400 мм.

металлочерепица монтеррей размеры

ВАЖНО!
Толщина металла во всех этих разновидностях составляет 0,4-0,5 мм.

Технические характеристики металлочерепицы Монтеррей

Наличие на рынке большого количества генериков и копий оригинального финского продукта зачастую сбивает заказчика с толку. Например, вполне возможно купить металлочерепицу Монтеррей с толщиной листа 0,3 мм и 0,4 мм с аутентичным профилем и характерным бархатным полимерным покрытием.

Облегченный вариант Монтеррея

Толщина улучшенной металлочерепицы Монтеррей — 0,4 мм, что на 20% меньше стандарта. Считается, что материал относится к эконом-классу, при том, что у классического финского кровельного покрытия толщина металла составляет 0,5 мм, без каких-либо поправок на геометрию и вторичные характеристики. Монтаж облегченной кровли серьезно усложняется, поэтому производитель выпускает листы укороченного размера.

Из-за малой толщины лист сильно прогибается, в результате монтаж обрешетки под металлочерепицу Монтеррей приходится делать более плотным, с меньшим шагом. Кроме того, из-за меньшего размера листа увеличивается количество стыков. Уменьшить нахлест металлочерепицы Монтеррей по длине нельзя по технологическим причинам, иначе кровля будет плохо держать воду. В результате расход кровельного материала для покрытия крыши одного размера возрастает в сравнении с монтажом кровли из финского металла на те же 20%.

Примером облегченного варианта кровельного покрытия может послужить металлочерепица Монтеррей Люкс. Ее основные параметры выглядят следующим образом:

  • Толщина стального листа без цинкового покрытия — 0,4 мм, с цинком — 0,45 мм;
  • Размеры одного полотна 110 см в рабочем размере, с учетом капиллярной кромки — 118 см;
  • Высота волны в гребне 24 мм, превышение одной ступени над нижестоящим рядом в листе — 15 мм;
  • Шаг волны – 350 мм, вес квадрата — 4,5 кг.

При этом Люкс считается достаточно качественным кровельным покрытием и используется для небольших построек с длиной ската до 6 м. Металлочерепицу Монтеррей-Люкс выпускают как из российского металла, так и из импортного сырья.

Совет! Покупая генерики металлочерепицы Монтеррей, важно точно знать, в какой стране выпущен стальной лист. Лучше всего шведская или бельгийская сталь, ее чаще всего импортируют для изготовления отечественного покрытия премиум и люкс-класса

Хуже всего сталь из Юго-Восточной Азии и Китая. Монтеррей из российского металла занимает промежуточную позицию

Лучше всего шведская или бельгийская сталь, ее чаще всего импортируют для изготовления отечественного покрытия премиум и люкс-класса. Хуже всего сталь из Юго-Восточной Азии и Китая. Монтеррей из российского металла занимает промежуточную позицию.

Кроме того, можно встретить предложения металлочерепицы Супермонтеррей. Единственным его отличием от обычного Монтеррея является более высокий профиль. У Супермонтеррея средняя высота гребня составляет 25 мм, а превышение рядов — 21 мм.

Оригинальная финская черепица

Для сравнения можно привести характеристики классической модели металлочерепицы Монтеррей Стандарт:

  • Высота гребня в волне 39 мм, шаг или период 350 мм;
  • Толщина металла составляет 0,5 мм;
  • Полезный и полный габарит в ширину составляет 110 см и 118 см;
  • Вес одного квадрата 4.65 кг, при этом 275 г приходится на цинковую защиту.

Получается, что при более высоком профиле, при большей толщине цинка и основного металла финский Монтеррей Стандарт всего на 150 г тяжелее металлочерепицы модели Люкс. Это означает, что у генерика слой цинка и защитного покрытия заметно тоньше, и по плотности оно уступает оригинальному продукту.

Размеры кровельного листа

При изготовлении металлочерепицы производители стараются придерживаться стандартных размеров. Выглядит это так:

  • Ширина: 1 160-1 180 мм.

  • Длина: 0.5-9 м.

  • Толщина: 0.4-0.6 мм.

  • Шаг волны: 350 мм.

Высота профиля варьируется в пределах 39-46 мм, в зависимости от производителя. Нужно уточнить, что ширина листа подразделяется на фактическую и полезную, оба параметра указываются на упаковке. Учитывая, что листы укладываются внахлёст, полезная ширина обычно составляет 1 100 мм.

Таблица с основными размерами некоторых производителей

Фирма производительНазвание профиляПолная ширина листа, ммПолезная ширина листа, ммВысота переката, ммВысота профиля, ммШаг волны, ммШирина волны, мм
Poimukate(Финляндия)Tiilipoimu (TP)118011001844350183,3
Kruunukate (KR)112010402264400206
Pelty ja Rauta(Финляндия)PELTITIILI119011002538350183,3
Mera System(Швеция)ANNA114010501530350175
EVA116011001525350183,3
BEAVER122611401520145145
RoofLine(Россия)RoofLine119011202022350183,5
Grand Line(Россия)Monterrey119011001823350183,5
Country118811202027350183,5
Металл Профиль(Россия)Монтеррей118011001425350183,5
Супермонтеррей118011002146350183,5
Макси118011002146400183,5
Каскад1115105022,525350224
МаксиКаскад1175112022,525400224
Blachy Pruszynski(Польша)SZAFIR 350/15118011001540350184
SZAFIR 400/20118011002045400184
KRON 350/15118011001545350275
KRON 350/20118011002030350275
KRON 400/20118011002030400275
Blachotrapez(Польша)TAKOTTA119011002538350183,3
ТАКОТТА S115011002440350183,3
Blachotrapez(Польша)Diament ECO120011202136350-450
Diament PLUS115010452054350
Joker121011502140400
Kingas119511002043350-400
Kingas ECO plus119511202142400

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

  1. Стропила. Самые важные элементы, несут всю нагрузку как постоянного, так и временного характера. Шаг между ними выбирается в зависимости от используемых теплоизоляционных материалов, линейные размеры корректируются величиной нагрузок.   Стропила

    Стропила на фото

  2. Гидроизоляция (ветрозащита). Сложный современный материал, пропускающий пар из теплоизоляционного слоя и не допускающий намокания вследствие попадания конденсата. Еще одна функция этого слоя — минимизация тепловых потерь. Дело в том, что минеральная вата легко пропускает воздух, она продувается холодным наружным ветром и вместе с ним теряется тепло. Ветрозащита не допускает таких значительных потерь.

    Гидроизоляция (ветрозащита)

  3. Контробрешетка. Назначение – обеспечение эффективной естественной вентиляции подкровельного пространства. Конденсат, падающий на гидрозащитный слой, должен быстро испаряться. Если вентиляция не действует, то все элементы стропильной системы эксплуатируются в условиях повышенной влажности, а это оказывает крайне негативные последствия. Даже самые современные пропитки не может длительное время предупреждать появление процессов гниения дерева, стропильная система теряет свои первоначальные параметры прочности. В некоторых случаях они могут достигать критических значений, крыша прогибается и требует очень сложного и дорогостоящего ремонта. Причем ремонтировать придется не только саму систему, но и мансардные помещения, а стоимость таких работ на порядок превышает смету нового строительства.

    Контробрешетка

  4. Обрешетка под металлочерепицу. К ней фиксируются покрытие, технические параметры зависят от геометрических характеристик профиля листов.  Элементы кровли

    Обрешетка под металлочерепицу

  5. Металлочерепица. Финишное покрытие кровли.  Металлочерепица

    Финишное покрытие кровли

Как дополнительные, но важные, элементы устанавливаются стартовые доски, карнизные планки, лобовые доски, капельники и держатели желобов.

Какую сделать основу для металлической черепицы Монтеррей

Металлочерепица любого типа укладывается на обрешетку. Именно эта конструкция выступает основой для кровельного покрытия. А какая обрешетка для металлочерепицы Монтеррей должна быть? В первую очередь следует определиться с материалом.

Обрешетку под металлочерепицу можно выполнить из следующего:

  • обрезной доски;
  • необрезной доски;
  • шпунтованной доски;
  • ориентированно-стружечной плиты (ОСП-3);
  • фанеры повышенной влагостойкости (ФСФ).

Последние три варианта используются в тех случаях, когда обрешетка должна быть сплошной. Такие конструкции нужны для мягкого кровельного материала, например, ондулина. В случае с металлочерепицей Монтеррей делать обрешетку сплошной нет необходимости. Материал достаточно прочный и легко выдерживает нагрузки и от человека, и от снежного покрова.

Лучше всего для этих целей использовать доски. Применять обрезные или необрезные изделия – это дело ваше. Первый вариант более удобен, так как все доски имеют одинаковые размеры. Но зато он стоит достаточно дорого. С необрезными досками вам придется «повозится», зато можно сэкономить финансы.

Чаще всего для обрешетки выбирают сосну. Эта древесина и стоит недорого, и легкодоступна. К тому же сосна служит достаточно долго

Самое важное – это правильно выбрать материал. На древесине не должно быть следов плесени

Также материал должны быть сухим. Максимальная влажность допускается в пределах 10-15 процентов.

Если говорить о размерах досок, то тут многое зависит от нагрузок, которые должна выдержать обрешетка. Сама металлочерепица Монтеррей веси немного. По этой причине доски берутся не толще пяти сантиметров и с шириной не более десяти. Если говорить о длине, то каждый выбирает так, как ему будет удобно работать.

Важно перед началом монтажа выбрать шаг обрешетки под металлочерепицу Монтеррей. Он определяется исходя из длины волны или профиля

Если речь идет о монтаже стандартных листов металлочерепицы Монтеррей, то шаг делается в 35 сантиметров. В случае с изделием под маркой «Макси» этот параметр будет равен 40 сантиметров.

Но такой шаг выбирается не по всей площади ската. У карниза он должен быть меньше. Также внимательно относятся к участкам, где трубы проходят через кровлю, к ендове и мансардным окнам. В этом случае шаг должен быть минимальным, а лучше, чтобы доски лежали впритык друг к другу.
