Способы подключения радиаторов
Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.
Существует несколько основных типов подключения:
- диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;
- боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
- нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
- одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.
Достоинства и недостатки схемы отопления с принудительной циркуляцией
Принудительная циркуляция теплоносителя осуществляется насосом
Скорость теплоносителя повышается в системе организованной подачи, увеличивается расход воды и можно уменьшить диаметр коллекторов.
- радиаторы быстрее нагреваются, отсутствует инерционность;
- ветки трубопровода делаются большей длины и прокладываются в удобных местах;
- устраивается минимальный уклон коллекторов, который требуется только для слива теплоносителя;
- расширительный бак размещается в помещении котельной;
- есть возможность подключения отопительной ветки теплого пола.
Недостатком циркуляционной системы является ее зависимость от снабжения электричеством. Остановка помпы ведет к быстрому остыванию радиаторов и перегреванию котла. Используются запасные варианты снабжения, чтобы избежать аварийной ситуации. Электрические насосы при работе шумят.
Для одноэтажного частного дома

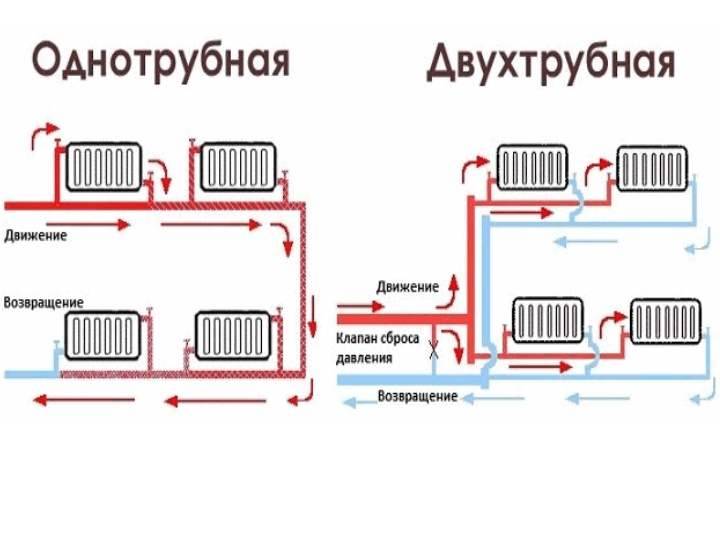

В жилых строениях устраивается однотрубная или двухтрубная система отопления, подача воды в которой организована с помощью насоса. Снижаются трудозатраты на монтаж элементов схемы, т. к. не нужно сооружать неудобную верхнюю разводку.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.

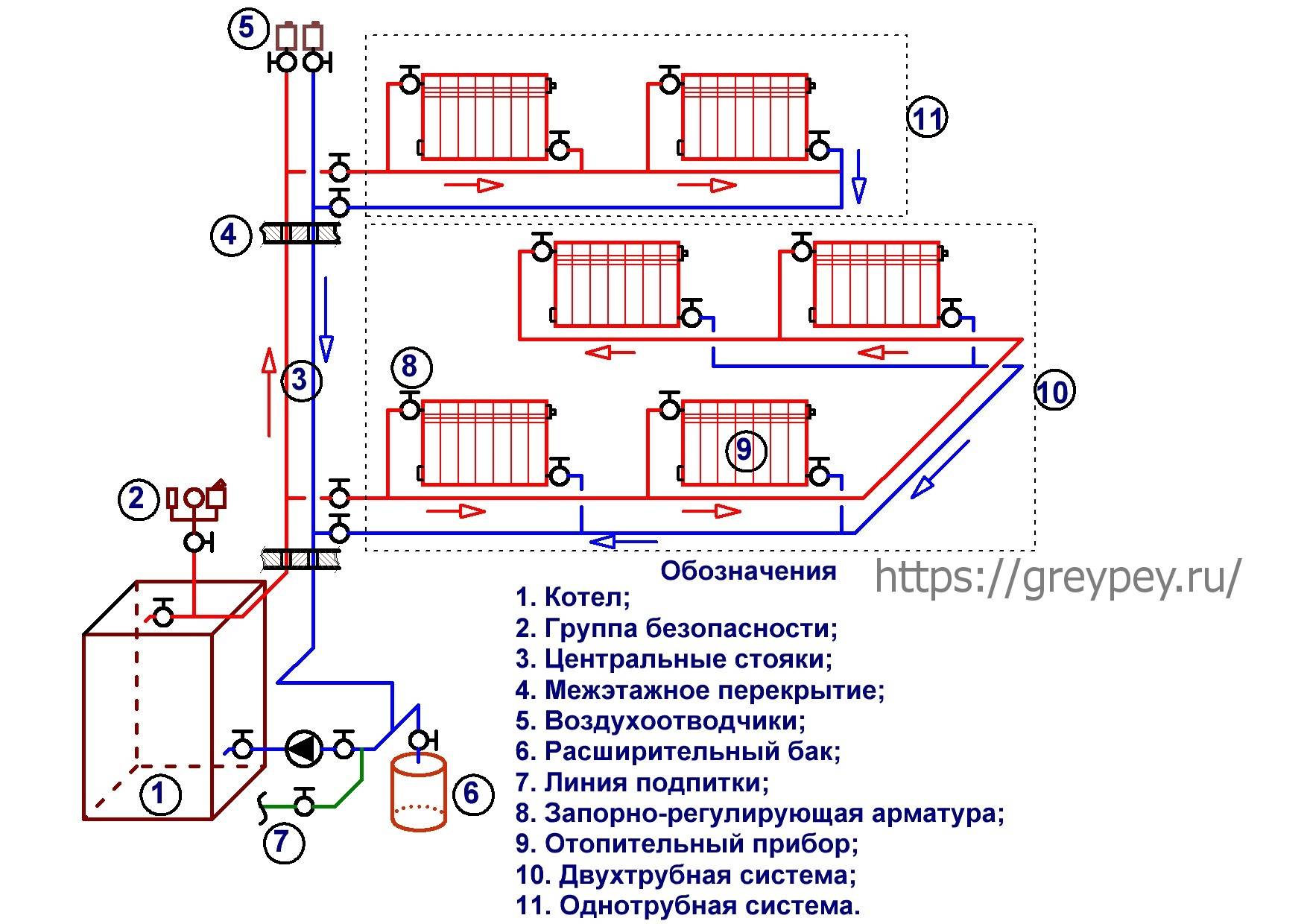

Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.

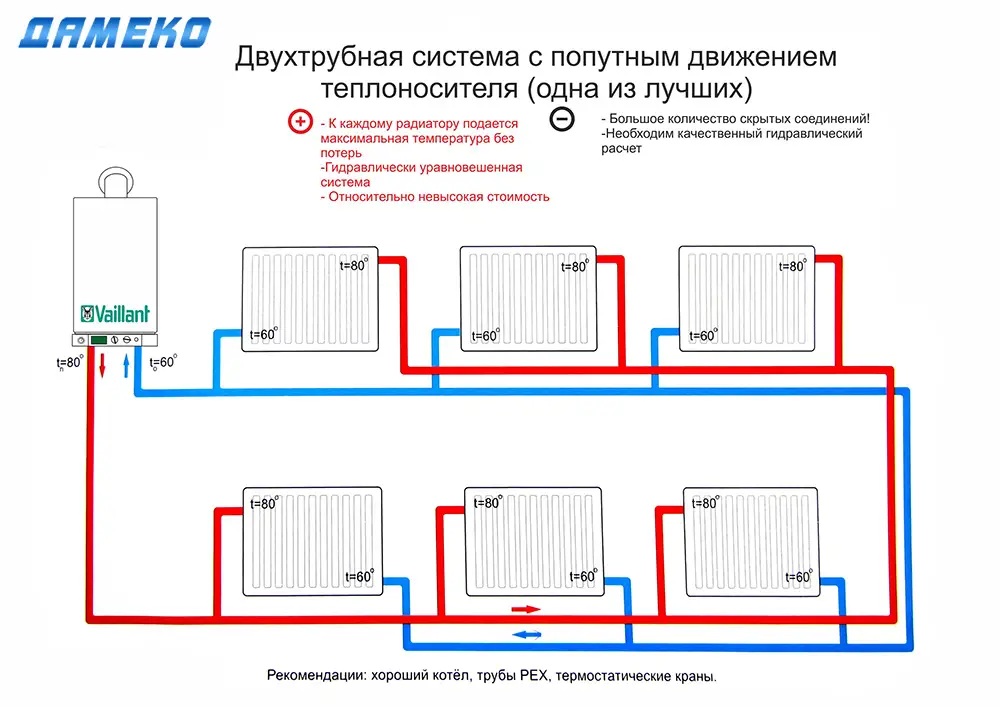

Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

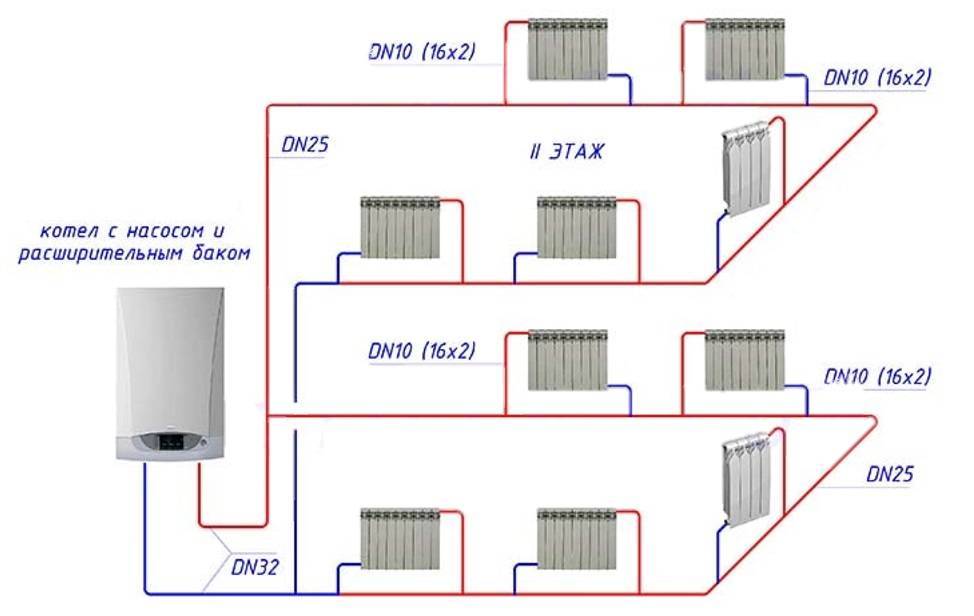

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

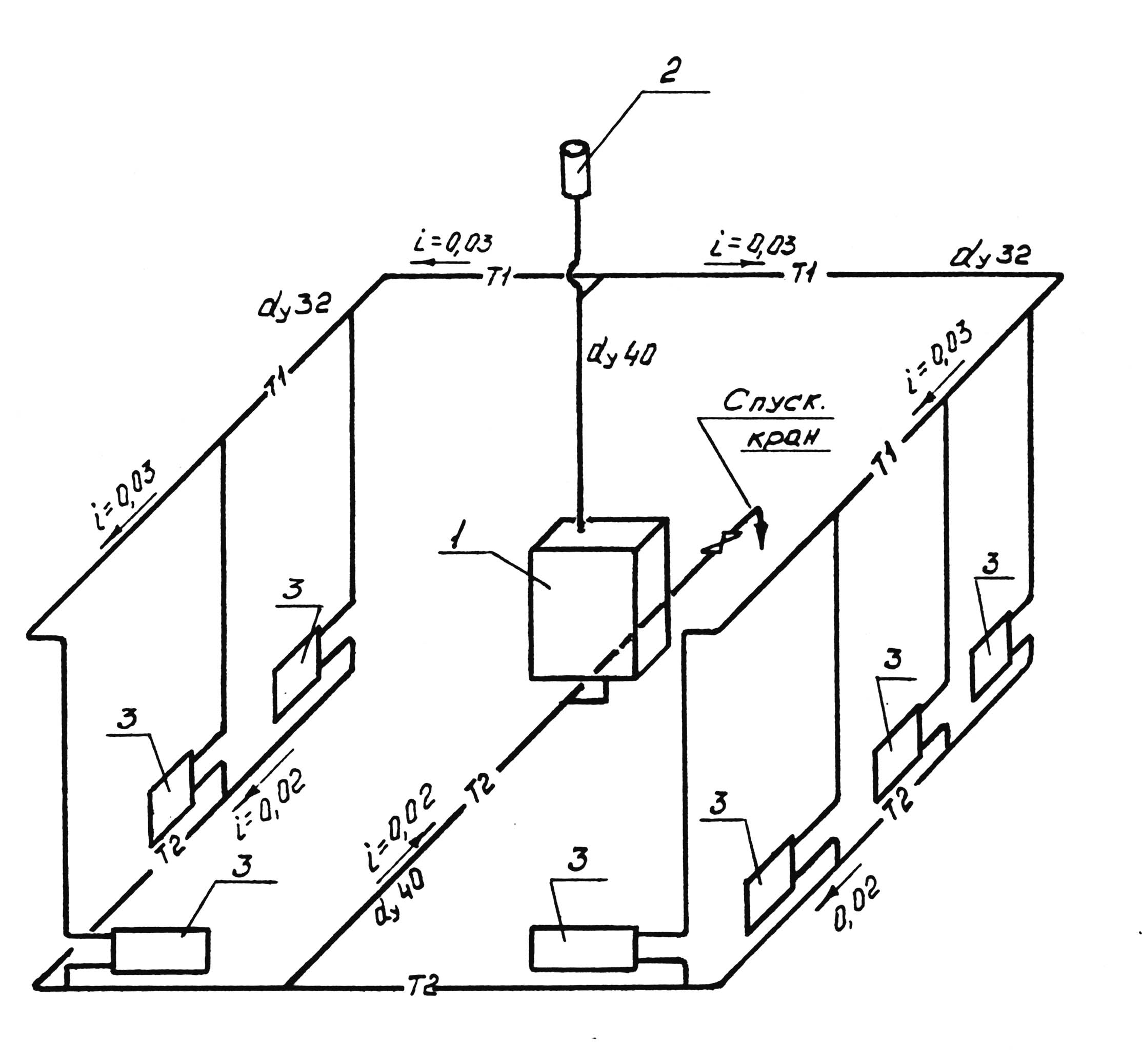

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

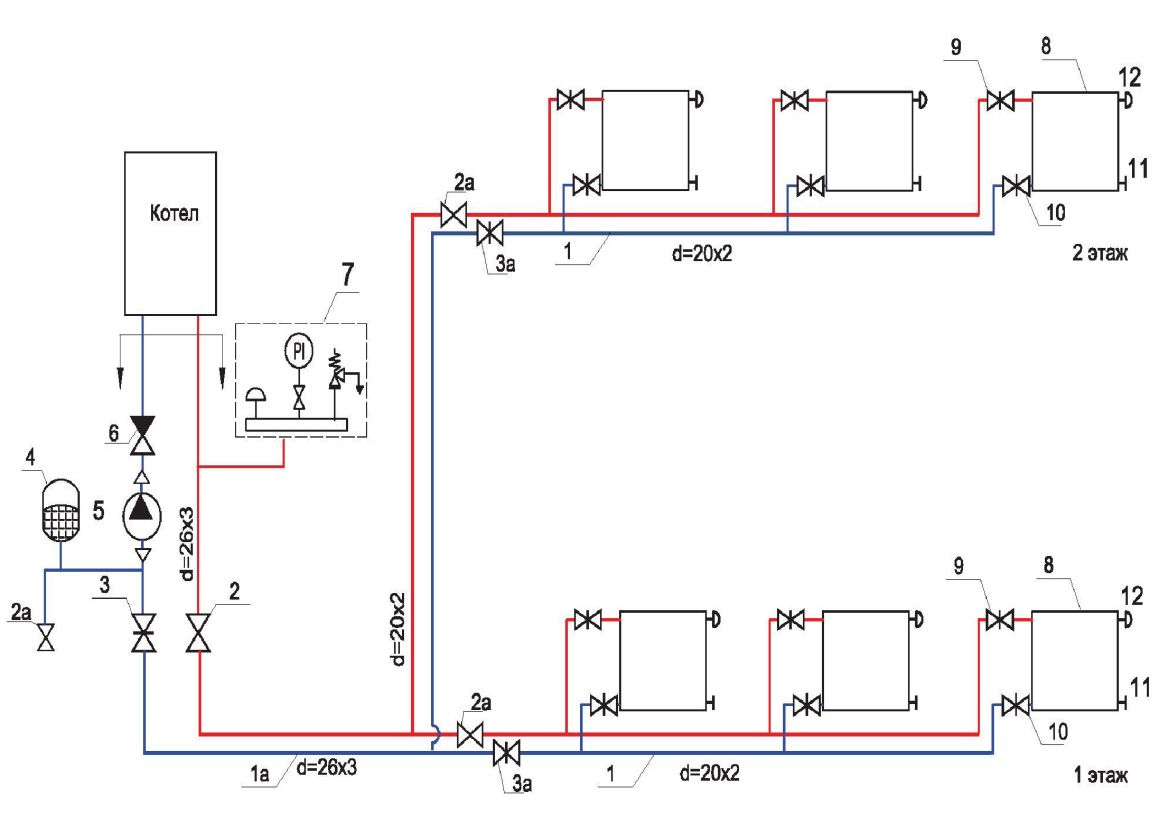

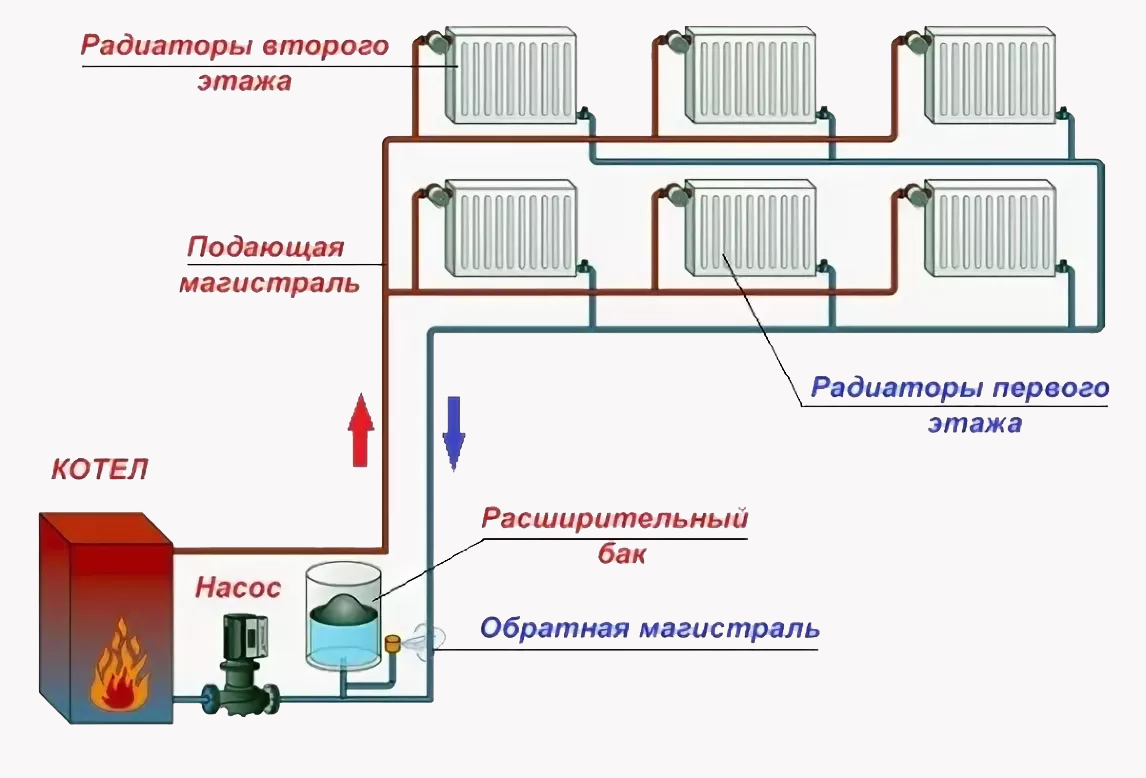

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Для чего нужна принудительная циркуляция?
Естественная циркуляция теплоносителя происходит по физическим законам: нагретая вода или антифриз поднимаются в верхнюю точку системы и, постепенно остывая, опускается вниз, возвращаясь в котел. Для успешной циркуляции необходимо строго выдерживать угол наклона прямой и обратной трубы. При небольшой протяженности системы в одноэтажном доме сделать это несложно, и перепад высоты будет невелик.
Для домов большой площади, а также многоэтажных домов. такая система чаще всего непригодна — в ней возможно образование воздушных пробок, нарушение циркуляции и, как следствие, перегрев теплоносителя в котле. Эта ситуация опасна и может стать причиной повреждения элементов системы.
Поэтому в обратную трубу, непосредственно перед вводом в теплообменник котла, устанавливают циркуляционный насос, который создает в системе нужное давление и скорость циркуляции воды. При этом нагретый теплоноситель своевременно отводится в отопительные приборы, котел работает в штатном режиме, а в микроклимат в доме остается стабильным.

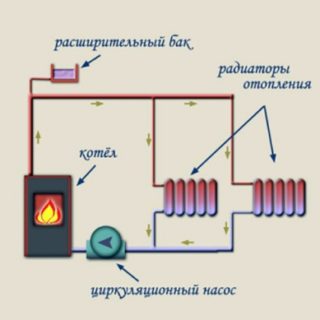

Схема: элементы системы отопления
- система устойчиво работает в зданиях любой длины и этажности;
- можно использовать трубы меньшего диаметра, чем при естественной циркуляции, что экономит затраты на их приобретение;
- допускается располагать трубы без уклона и прокладывать их скрыто в полу;

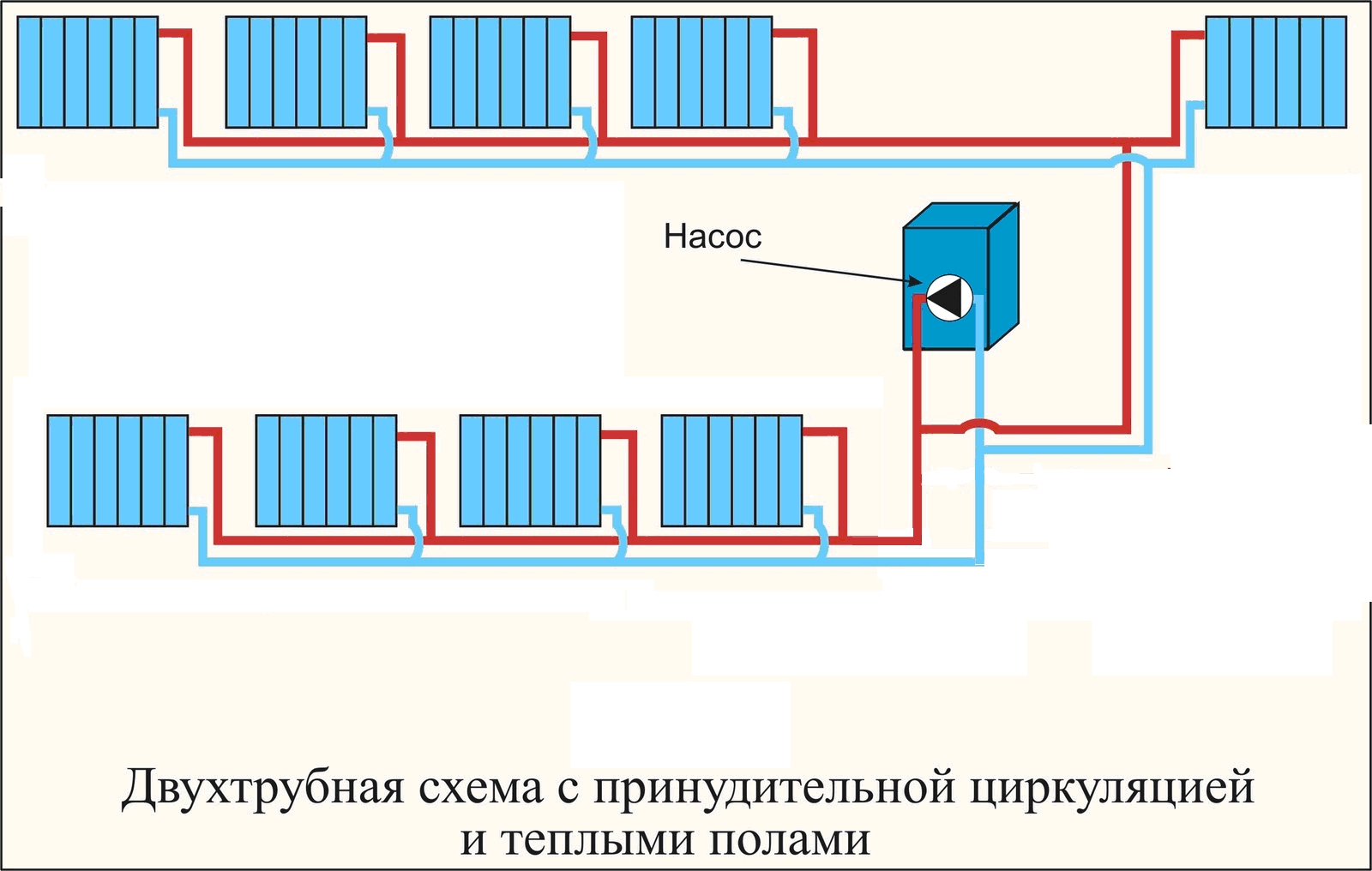

- к принудительной системе отопления можно подключить теплые водяные полы;
- стабильный температурный режим продлевает срок службы фитингов, труб и радиаторов;
- существует возможность регулировать нагрев для каждого помещения.
Недостатки системы с принудительной циркуляцией:
- требуется расчёт и установка насоса, подключение его к электросети, что делает систему энергозависимой;
- насос при работе издает шум.
Недостатки успешно решаются правильным размещением оборудования: насос ставят в отдельном помещении котельной рядом с отопительным котлом и устанавливают резервный источник электропитания — аккумуляторную батарею или генератор.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Что нужно учитывать при самостоятельном монтаже
Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:
- отопительные батареи желательно располагать под подоконниками;
- промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
- все радиаторы во всех комнатах должны располагаться на одном уровне;
- рёбра батарей всегда должны иметь вертикальное размещение;
- в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.
После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.
Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.
Как выбрать насос для отопления
Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.
При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.
Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы
Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.
Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса
Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться
Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:
- для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
- многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .
Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:
c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);
Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.
Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.
В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:
- с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
- на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
- в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.
Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

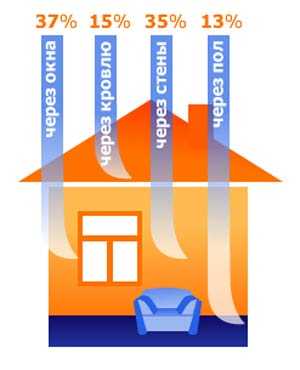

Мощность котла зависит от площади отапливаемого помещения и потерь тепла
- сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
- длина трубопровода и плотность теплоносителя;
- количество, площадь и вид окон и дверей;
- материал, из которого сделаны стены, их утепление;
- толщина стен и утепления;
- наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
- тип кровли, состав кровельного пирога и т.д.
Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.
Нюансы расчета монтажа схемы системы отопления с принудительной циркуляцией
От грамотной установки отопительного контура зависит, насколько долго и безаварийно будет работать отопление в доме. Поскольку жидкость в системе закрытого типа не контактирует с окружающей средой, она не может испариться. Нагреваясь, теплоноситель расширяется, повышая тем самым давление внутри системы. Поскольку замкнутая система отопления с принудительной циркуляцией не подразумевает возможности выхода воды за пределы контура, нужен расширительный бачок, который примет излишний объем на себя.
Бачок присоединяют к трубопроводу обратки, так же, как и циркуляционный насос, т.к. именно на этом участке нагрев теплоносителя минимальный. Поскольку горячая жидкость сокращает срок службы насоса, лучше устанавливать его в месте, где температура воды минимальна.
За счет того, что трубы в системе с насосом имеют меньший диаметр сечения, объем теплоносителя, циркулирующего по ним, меньше объема жидкости, необходимой для отопления аналогичного дома без участия насоса. Этот фактор положительно влияет на условия эксплуатации расширительного бака, в системе с насосом бак дольше не выходит из строя. Система отопления с принудительной циркуляцией не доставляет столько неудобств как естественная циркуляция.
Также, современные модели нагревательных котлов часто имеют механизмы регуляции температуры воды в зависимости от времени суток, которые работают автоматически. Этот нюанс позволяет сделать работу контура более экономичной.
Современный котел отопления имеет большие возможности и различные регулировки, это облегчает его эксплуатацию
В целях увеличения поверхности нагрева в контур может быть установлена ребристая труба для отопления. Всем известные батареи отопления из чугуна являются разновидностью ребристых труб. Такие конструкции за счет увеличения поверхности нагревателя обеспечивают более равномерный и качественный прогрев помещения. Ребристые трубы лучше устанавливать в нежилых помещениях, т.к. из-за сложной формы они легко накапливают пыль.
В отличие от самотечного контура, где нет циркуляции в системе отопления, конструкция с насосом требует тщательного подхода. Одна из первостепенных задач, которую нужно разрешить при проектировании, будет ли это однотрубная система отопления с принудительной циркуляцией или двухтрубная. Первый вариант экономичнее и проще в установке, но двухтрубная система отопления с принудительной циркуляцией более производительна.
Схема отопления трехэтажного дома с самотечной циркуляцией легко переоборудуется в контур с принудительной циркуляцией воды. Для этого присоединяют к ней водяной насос и расширительный бачок. Таким образом, модернизируют схему отопления и поддерживают комфортную температуру в жилище независимо от погоды за окном.
Выбор циркуляционного насоса
Когда покупают циркуляционный насос, учитывают его надежность, количество потребляемой электроэнергии и понятный принцип работы. Принудительное отопление зависит от мощности агрегата и напора, который он способен создавать. При оценке этих характеристик отталкиваются от размеров помещения, для обогрева которого приобретается насос. Так, для частного дома площадью в 250 кв.м. потребуется насос с напором в 0,4 атмосферы и мощностью 3,5 куб. м/час. Если дом просторный и его квадратура превышает 500 кв. м, то требуемая мощность насоса – 11 куб. м/час, а напор – 0,8 атмосфер. При покупке насоса для конкретного помещения целесообразно провести индивидуальный расчет, который учтет индивидуальные особенности: протяженность контура, количество батарей отопления, диаметр трубопровода, материал труб, вид топлива.
ПОСМОТРЕТЬ ВИДЕО
Отопление с принудительной циркуляцией снижает теплоотдачу, когда внутри трубопровода образуются воздушные пробки. Движение теплоносителя по контуру затрудняется. Воздушные заторы возникают вблизи радиаторов, на вертикальных участках контура. Чтобы избежать этой проблемы, на каждый радиатор устанавливают кран Маевского, автоматические воздухоотводчики. Это эффективный способ исключить нарушения в работе системы, связанные с попаданием воздуха в трубы. Cистема отопления с принудительной циркуляцией всегда на высоте.
Отопительные батареи с боковым подключением
При подключении батарей отопления в частном доме сбоку существует несколько больше вариантов: в данном случае подающий и отводящий трубопроводы могут быть подключены в два патрубка, поэтому вариантов будет целых четыре.
При таком виде подключения радиаторов отопления в частном доме, как диагональное, можно добиться максимальной эффективности обогрева. Такое подключение считается эталонным, оно применяется изготовителями своей продукции для испытаний. Другие типы подключения являются не такими эффективными. Происходит это по причине того, что в случае диагонального подключения теплоноситель подают на верхний вход с одной стороны, после чего он, минуя весь радиатор, выходит с другой стороны снизу.
При использовании одностороннего подключения радиаторов отопления в частном доме трубопроводы в них врезают с одной стороны – входная труба проходит сверху, а обратка находится снизу. Иногда такой вариант подключения является более удобным, например, если стояк проходит сбоку батареи. Это можно часто встретить в квартирах.
Подвод теплоносителя снизу применяется не так часто, потому что такой подход является менее удобным с точки зрения расположения труб. Данный вариант подсоединения радиатора имеет практически такую же эффективность – несколько ниже, всего на 2 %. Но это возможно лишь в случае наличия в радиаторах не более 10 секций. Если батарея будет иметь большую длину, то ее отдаленный край не сможет хорошо прогреваться или вообще будет холодным. Панельные радиаторы лишены этого недостатка, так как они оснащены трубками, удлинителями потока – они доставляют теплоноситель за центр радиатора. Такие приспособления могут быть установлены в радиаторы из алюминия или биметалла для повышения теплоотдачи.
Определяясь, как лучше подключить радиаторы отопления, можно использовать нижнее, или седельное подключение. Среди всего перечня подключений, седельное считается самым неэффективным. Потери могут достигать 12-14 %. Однако оно является самым незаметным, так как в этом случае трубы укладываются по полу или под ним, поэтому его по праву можно назвать самым эстетичным. Чтобы теплопотери никак не влияли на температуру в помещении, можно приобрести радиаторы помощнее.
Такой метод подключения нежелательно использовать в системах с естественной циркуляцией теплоносителя. Но если установлен насос, то функционировать такая схема будет довольно неплохо. Иногда достигают такой же эффективности, как при использовании бокового подключения. Объясняется это тем, что во время движения теплоносителя с определенной скоростью, появляются вихревые потоки, вся поверхность прогревается, улучшая теплоотдачу. Такие явления еще не до конца изучены, поэтому определить, как поведет себя теплоноситель в тех или иных случаях, на данный момент не представляется возможным.
Выбор схемы водяного отопления дома
Пример схемы водяного отопления одноэтажного дома
Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.
Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.

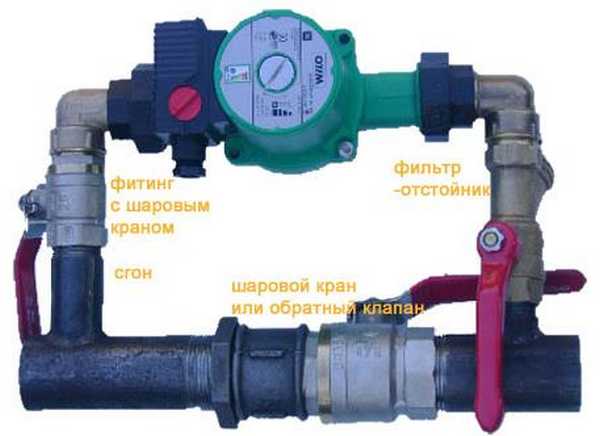

Насосный узел отопления
В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:
- Неравномерное распределение тепла по радиаторам и батареям;
- Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
- Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.
Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.
Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.
Однотрубная разводка отопления в одноэтажном доме
Однотрубная схема отопления
Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.
При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.
Байпас в обвязке радиатора
Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?
- Возможность прокладки труб в труднодоступных местах;
- Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
- Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.
При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.
Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.
Двухтрубная схема теплоснабжения дома
Двухтрубные отопительные схемы
Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.
В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:
- Увеличение количества расходных материалов для монтажа обратного трубопровода;
- Равномерное тепловое распределение по всем радиаторам;
- Возможность ремонта или замены батареи без отключения всей системы;
- При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.
Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.
