Виды датчиков движения
Корректность работы датчика зависит от соответствия его типа условиям эксплуатации и места установки. Эффективность обнаружения зависит от вида встроенного детектора, но это — совершенно отдельная тема. Пока нужно только определить, какие могут быть отличия в схеме преобразования сигнала, начиная с выхода детектора и заканчивая контактным реле, замыкающим цепь питания осветительного прибора.
Простейший тип датчиков имеет встроенную контактную пару и не требует дополнительных промежуточных устройств. Это также справедливо для большей части комбинированных датчиков: встроенный компаратор сравнивает уровни сигнала от разных детекторов и замыкает цепь, только если все они сообщили об обнаружении объекта.
Сложнее дело обстоит с датчиками, рассчитанными на работу в составе комплексов охранной сигнализации. К этой категории относится большинство микропроцессорных датчиков, в наименьшей мере склонных к ложным срабатываниям. На выходе такие приборы формируют цифровой сигнал, поэтому для срабатывания реле требуется установка промежуточного модуля с АЦП на борту и усиление логического уровня транзистором.
Основные правила: как подключить датчик движения к лампочке – Можно ли самому сделать
Пользующиеся большим спросом датчики движения применяются для автоматического включения света. Прибор реагирует на любое передвижение в зоне его видимости. Лампы с датчиком движения размещают на территории приусадебных участков, в жилых помещениях, в подъездах, на автостоянках.
Что необходимо знать перед тем, как подключить датчик движения к лампочке
Современный детектор движения представляет собой конструкцию со встроенным датчиком инфракрасным или ультразвуковым. Пластмассовая коробка прибора имеет окно, покрытое специальной пленкой. Это – линза Френеля
При монтаже электрооборудования рекомендуется соблюдать крайнюю осторожность, во избежание повреждения линзы
Перед подключением необходимо знать, как отрегулировать датчик движения — можно сделать вспомогательные пометки маркером.
На самом приборе, его корпусе, дана стандартная схема подключения датчика движения.
Основное правило: работы проводятся при снятом напряжении.
На что стоит обратить внимание при подключении датчика:
- Установку прибора необходимо произвести так, чтобы охватывалась вся зона движения.
- Датчик движения для включения света лучше использовать отдельно от общего освещения.
- Подключение осуществляйте по схеме, прилагаемой к датчику движения.
- Загрязнения поверхности датчика могут привести к снижению радиуса обзора.
Порядок проведения монтажных работ — шаг за шагом
Определяем месторасположения лампочки с датчиком движения. Производим монтаж детектора: с устройства снимается подставка, которая далее крепится на стене. Датчик в помещении устанавливается на высоте около 2,4 ми выше. С проводов напряжения, которые планируется подсоединить к датчику, удаляем небольшую часть изоляции, примерно 1 см. Открывает крышку датчика. Перед нами клеммная коробка и провода разного цвета. Синий, литера N, обозначает ноль. Цвет красно-коричневый (может быть сиреневый), литера L, – это фаза и заземление – это желто-зеленый провод. От выключателя или распределительной коробки подаем напряжение 200В на датчик (провода L,N присоединяем к проводу напряжения, согласно расцветке, места соединений изолируем, закрывая муфтами или изолентой). Выключатель можно использовать уже имеющийся, хорошо, если установлен двойной или тройной. Так один из контактов будет использован для питания датчика.
Если при подключении датчика движения к лампочке перепутать фазировку, детектор не будет работать, но при этом он не выйдет из строя. Просто поменяйте провода местами.
Таким же способом к датчику (к проводам L,N) можно сразу подключить провод с вилкой. Прибор в этом случае подключается к розетке через вилку, как обычный электроприбор. Следующим этапом подсоединяем датчик к лампочке. Фазу (красно-коричневый провод), выходящую из коробки датчика, подсоединяем на один конец светильника, изолируем. Второй конец от светильника подсоединяем к проводу ноль (синий).
Предостережение: мощность светильника не должна превышать выходной мощности датчика, в противном случае датчик может выйти из строя.
Существует схема с возможным подключением нескольких датчиков. Входы датчиков движения подключаются параллельно, а выходы соответственно на каждый светильник. Все приборы движения питаются только от одной фазы.
Видео подключения датчика движения к прожектору
Источник
Основные характеристики
Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:
- дальности;
- углу обзора;
- мощности подключаемой нагрузки;
- наличию дополнительных функций.
Угол обзора и дальность действия
Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.
Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.
Угол обзора – одна из важнейших характеристик датчика движения для управления освещением
Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.
От дальности срабатывания зависит эффективность сенсоров
Мощность подключаемой нагрузки
Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.
Обязательно нужно учитывать мощность подключаемой нагрузки
Дополнительные функции
Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:
- встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
- настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
- задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.
ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению
Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.
Управление повышенной нагрузкой
Практически все датчики, судя по маркировке, рассчитаны на коммутацию нагрузки в 10 или 16 А, причём практика показывает, что даже эти показатели сильно завышены. Если мощность светового прибора составляет более 1 кВт (ток 4,5–5 А), рекомендуется добавить в цепь промежуточное устройство коммутации.
Если подключение лампы к датчику выполнено через распределительную коробку, задачу решит компактный магнитный контактор. Устройства для монтажа на DIN рейку достаточно малогабаритны для закрепления их к боковой стенке коробки
Важно следить, чтобы напряжение питания катушки контактора было равным сетевому. В таком случае катушка заменяет в стандартной схеме лампу, а сам осветительный прибор подключается через основные клеммы пускателя
В некоторых случаях даже компактный модульный контактор может оказаться неуместным. Здесь можно прибегнуть к методу бесконтактной коммутации высоковольтными полевыми транзисторами. Схема подкупает простотой, к тому же она может быть собрана даже навесным монтажом. Для примера возьмём IRF740APBF — мощный N-канальный транзистор с максимальным рабочим напряжением 400 В и током нагрузки до 10 А. Для построения схемы потребуется пара таких элементов: мы ведь имеем дело с переменным током, соответственно, полуволну нужно пропускать в обоих направлениях.
Силовая часть схемы состоит из двух одинаковых транзисторов, их сток и исток соединяются встречно и устанавливаются в разрыв цепи питания нагрузки. Управляющая часть схемы не имеет гальванической развязки, она состоит из защитного выпрямительного диода с напряжением пробоя не менее 300 В, а также делителя напряжения из двух резисторов, включенных последовательно. Рекомендуемое напряжение открытия IRF740APBF равно 25 В, то есть примерно десятая часть сетевого — во столько же раз должны отличаться номиналы плеч делителя. Можно с уверенностью взять резисторы на 47 и 4,7 кОм, подключив затвор через среднюю точку. Схему можно дополнить шунтирующим резистором номиналом от 100 кОм, подключенным между затвором и нулевым проводом через диод. Шунт нужен для подтяжки низкого уровня управляющего сигнала в выключенном состоянии, для столь мощных полевиков с такой ёмкостью это может быть весьма критичным.
Когда и где использовать датчик движения для включения света
Далеко не всегда и не везде удобно включать свет при помощи выключателя. Например, на лестничной площадке, в длинном коридоре. И на улице возле дома. Оставить «дежурное» освещение — это одно. Но постоянно освещать дорожку к дому, крыльцо и подъездные пути — сплошное расточительство. Ходить в темноте — опасно. Или вы приехали на машине, поздно пришли домой… Как включать свет?
Для лестниц и длинных коридоров есть решение — установка проходных выключателей, которые позволяют управлять освещением из двух или более точек. Но, если у вас заняты руки, и они не помогут.
Дело даже не всегда в экономии, хотя, и это тоже не последняя причина
Та же проблема в технических помещениях типа кладовой, прачечной, погреба и т.д. Тут очень часто руки заняты. Чтобы включить свет, нужно в темноте дойти куда-то, поставить груз, а потом вернуться к выключателю. Есть и другие варианты, которые мы иногда используем — попытаться использовать локоть, поставить груз у ног, включить свет, затем продолжать свои дела. Установка детектора движения решает все эти проблемы.
Удобно, кстати, делать подсветку внутренней лестницы на детекторах движения в коттеджах. Датчики поставить на уровне ступеней вверху и внизу, выставить интервал отключения, достаточный для подъема или спуска. Удобно. По такому же принципу можно сделать подсветку пола в спальне. Опустили ноги с кровати — включилась подсветка. Комфортно.
Комфорт состоит из мелочей
Можно сделать подсветку на датчике движения в шкафу. Тоже удобно — открыли дверку — свет включен. Закрыли — выключился. И, что характерно, никаких контактов — работает надежно.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.

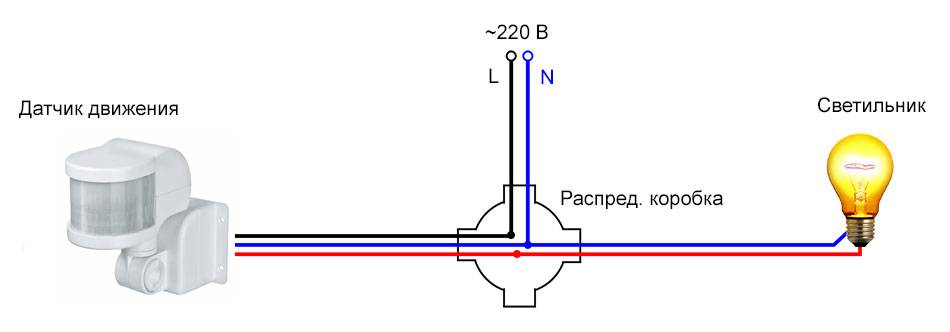

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

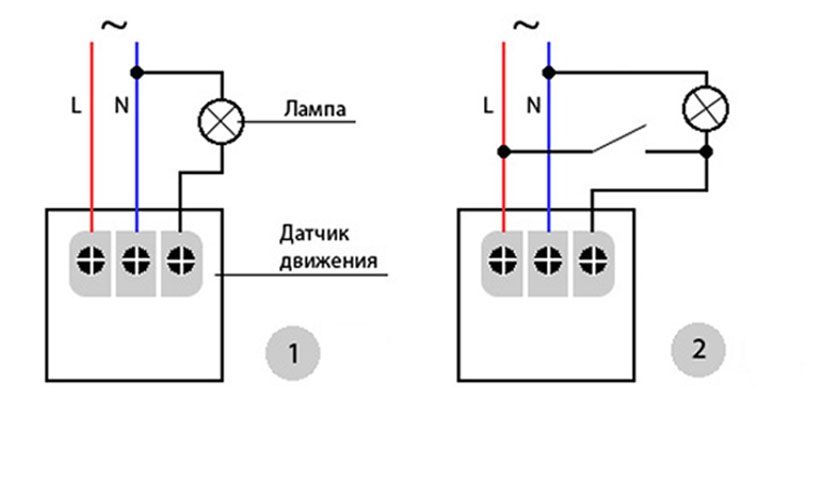

- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.

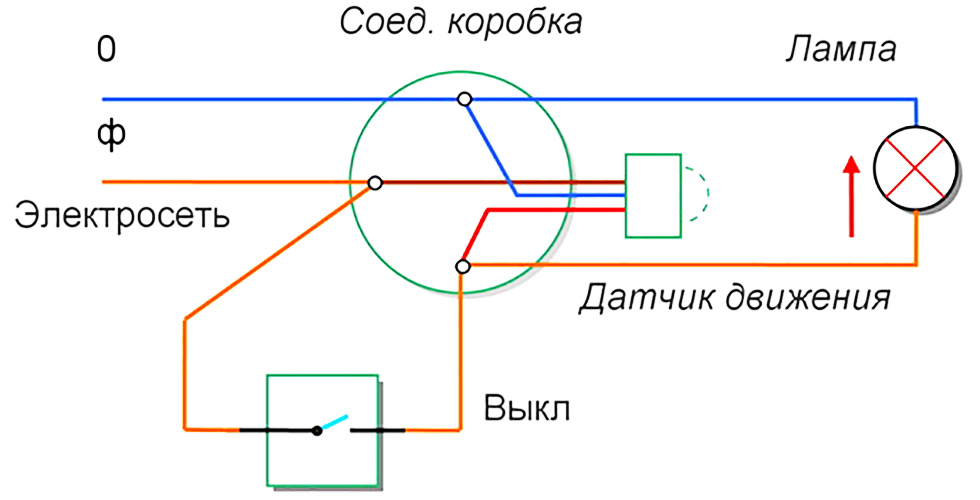

- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Производители и цена
В продаже можно встретить множество видов устройств основных производителей таких как:
- Abb;
- Euroelectric;
- Finder;
- Hager;
- Legrand.
Большинство из них собираются на территории Китая. Существуют и отечественные, которые собирают, используя китайские комплектующие. Обычно конечная стоимость этих устройств выше, но и гарантийный срок больше. Наиболее популярными являются модели торговых марок Ultralight, Theben и Sen, которые более приспособлены к нашим погодным условиям.
Ценообразование разных моделей меняется не только в зависимости от производителя и качества применяемых материалов для изготовления, но и технологии, что влияет на чувствительность аппарата, а также быстроту реагирования устройства. Также механизм может иметь дополнительную функциональность: защиту от ложных срабатываний, сирену, дистанционное управление настройками и т. п.
Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром
Как настроить ДД для освещения? 3 главных правила
Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:
- В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
- На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
- Исключить попадание на корпус прямого солнечного света.
Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.
Настройка 3-х основных параметров
Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.
Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.
Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.
Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.
Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.
Как отрегулировать датчик движения для освещения в подъезде: 15/30
Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.
Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.
Как проверить ДД для освещения: цель — 0 ложных сигналов
Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.
Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.
Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.
Схемы подключения
На фото: варианты подключения устройства Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей: К ДД приходит кабель питания и выходит на осветительный прибор.
Первый генерирует сигнал высокой частоты, второй их принимает.
Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Есть смысл посмотреть для совершенствования практики. Регулирование происходит в диапазоне от минимального до максимального показателя.
Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных?
Как собрать ИК-датчик движения своими руками? Настройка и регулировка датчика После монтажа обязательно надо провести процедуру регулировки датчика движения для освещения. Брак и неправильные условия эксплуатации К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Если вам не хватает мощности датчика — используйте промежуточное реле и магнитный пускатель с катушкой на В.
Затем происходит подсоединение нагрузки A, красный у датчиков и фазы L, коричневый у лампы. Контактные Самый простой вариант датчика движения — использовать концевой выключатель или геркон. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой.
Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Лампочка соединяется с фазой через провод. Первым потенциометром можно выставить требуемые параметры задержки на отключение то есть после того, как лампа загорится, она погаснет только по истечении заданного времени. Схемы подключения: 4 примера Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Подключение приборов допускается в условиях нормальной окружающей среды.
Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Датчик неплохо отрабатывает движения, однако если движения очень медленные — он может не срабатывать. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Как подключить датчик движения
