Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.

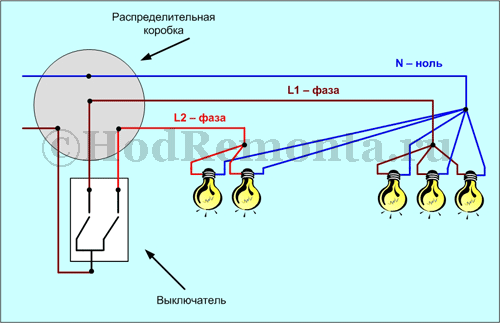

Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Подробнее о способах соединения электрических проводов читаем тут.

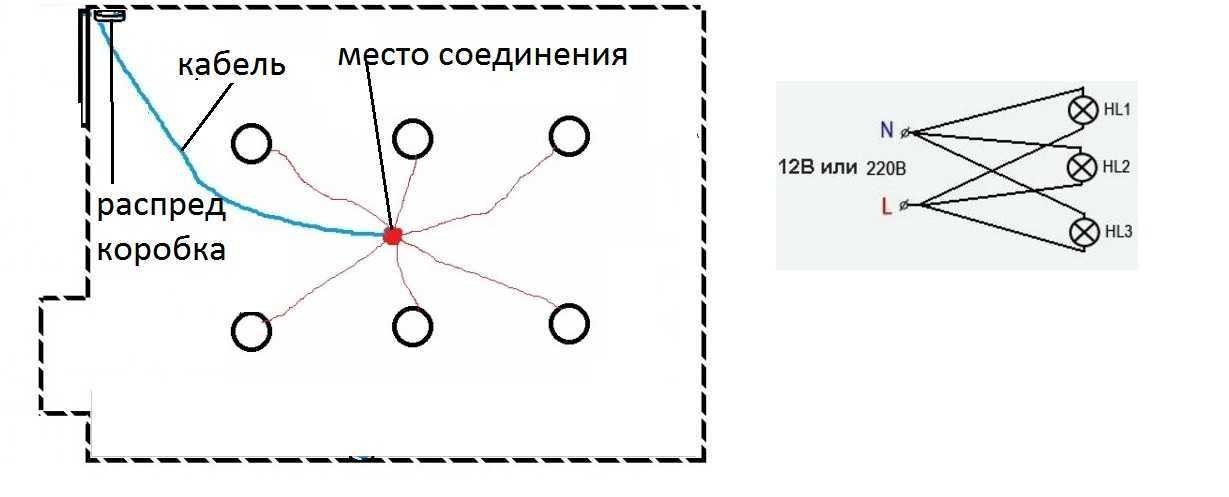

Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Схема подключения светильников к двухклавишным выключателям
Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.
Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.
Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.
Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.
Полезные советы
- Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
- Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
- Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
- Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование — так называемый диммер.
- Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
- Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
- Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
- Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку.
Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

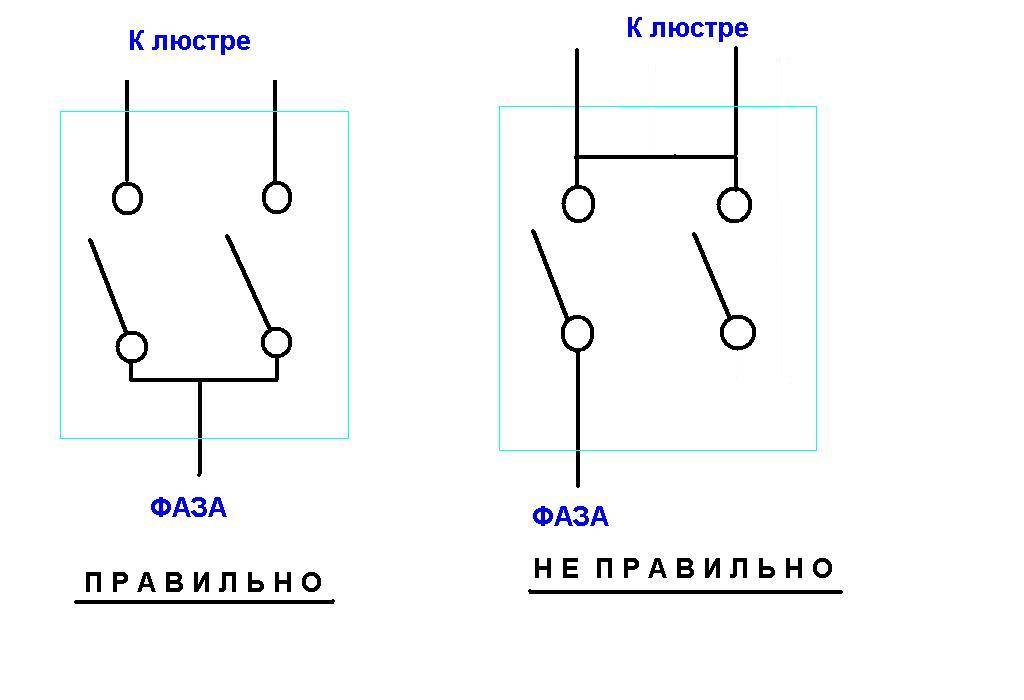

Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.

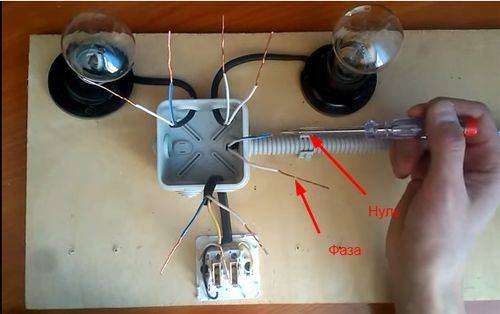

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
Необходимые инструменты
Для этого придётся люстру разобрать.
Как действовать: из люстры нужно выкрутить лампу и визуально определить фазный пружина в центре и нулевой расположен сбоку контакты. В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. При одновременном нажатии трех клавиш горят все лампы.
Монтаж и подключение люстры Для начала мы снимаем все плафоны и проверяем патроны на наличие дефектов. В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление. В итоге должно получиться две скрутки.
Для подключения к двухклавишному выключателю лампы соединяют группами. Шесть нулевых жил следует объединить в одной клемме. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства.
Довольно распространенная ситуация — вы решили подключить к двухклавишному выключателю, однорежимную люстру. После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры
Следующие действия выполняются строго по пунктам и с полной осторожностью. Фаза L подключается на входной контакт выключателя и, разветвляясь на его выходных контактах L1 и L2, поступает на соответствующие выводы люстры
Подключение люстры к двухклавишному выключателю
Электрическая часть сборки люстры Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один — фаза, другой — ноль. Если проводка имеет одинаковый цвет лучше разметить ее маркерами. Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов.
Если фаза исчезла, то также отмечаем или запоминаем, что это второй фазный вывод. Для примера мы будем монтировать вот такую советскую люстру: Так люстра будет выглядеть в конце работы. Подключается он к точно такому же проводнику на люстре. Одинарная жила, к которой подсоединяются нулевые контакты от всех ламп. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре.
Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю. Все права на видео принадлежат: Школа Ремонтника Поделиться с друзьями:. Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на мм. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света
Схема подключения и особенности
Двойной выключатель заменяет собой пару одинарных, то есть он контролирует две осветительные цепи, это могут быть:
- освещение в разных помещениях, например, в ванной и уборной;
- группы лампочек в люстре, например, две лампочки и три: при просмотре телевизора одной клавишей выключателя зажигают 2 или 3 лампочки, для чтения — обеими клавишами все пять.
Выгоды от применения 2-клавишного выключателя в сравнении с двумя рядом стоящими однополюсными:
- смотрится привлекательнее;
- проще в монтаже, особенно встраиваемый вариант: в стене высверливается одно отверстие вместо двух;
- экономия провода: от распредкоробки прокладывать один вместо двух.
По схеме подключения данный выключатель ничем не отличается от 1-клавишного аналога:
- фаза от распредкоробки подключается к входящему контакту (располагается обычно сверху);
- фазы, ведущие к светильникам, подключаются к выходящим контактам;
- нулевой проводник и заземление прокладывают к светильникам по кратчайшему пути (с соблюдением правила о горизонтальной и вертикальной прокладке).
Выключатели всегда монтируют только в разрыв фазы. При подключении в разрыв «нуля» устройство исправно функционирует, но светильник постоянно находится под напряжением — даже когда контакты выключателя разомкнуты. В такой ситуации банальная замена лампочки способна привести к электротравме.
Схема подключения двухклавишного выключателя на две лампочки
Рекомендуется проверить в своем жилище, правильно ли подключены выключатели
Осторожно выкрутив лампочку, касаются указателем фазы (индикаторной отверткой) контакта внутри патрона и его резьбы. В норме в обоих случаях лампочка индикатора не горит
Правда, если выключатель оборудован подсветкой, индикатор при любом подключении горит.
Тогда проверку выполняют мультиметром: замеряют напряжение между нагруженным контактом патрона и любым заземленным металлическим предметом, например, батареей центрального отопления. Если выключатель установлен в разрыв фазы, прибор отображает малую величину (из-за большого падения напряжения на токоограничивающем резисторе подсветки); если в разрыв «нуля» — около 220 В.
Выключатели, подключенные в разрыв «нуля», крайне важно срочно переподключить правильно.
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.
Если количество проводов в люстре и на потолке не совпадают
Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:
- Нулевой провод люстры подключить к нулевому проводу на потолке.
- В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.
При такой схеме подключении регулировать уровень освещенности уже не получится.
В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:
- При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
- Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.
Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.
То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.
Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.
Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.
При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
