Как подключить газовый котел в частном доме по порядку?
Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.
Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.
Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.
Место установки выбирается относительно типа прибора.
Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.
Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры
Конструкция должна иметь равномерную нагрузку на все опоры.
Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.
Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.
Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.
25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.
Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.
Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.
Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.
Материалы и инструменты
- Разводные ключи и дюбеля;
- строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
- перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
- кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
- ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
- калибратор для развальцевания труб;
- вентили, краны — для крепления запорных механизмов;
- листы оцинкованной стали и инструменты для их резки.
Поэтапное подсоединение отопительного контура
Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.
При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.
Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.
При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.
Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.
Подключение к системе отопления

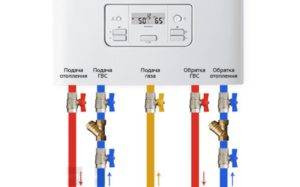

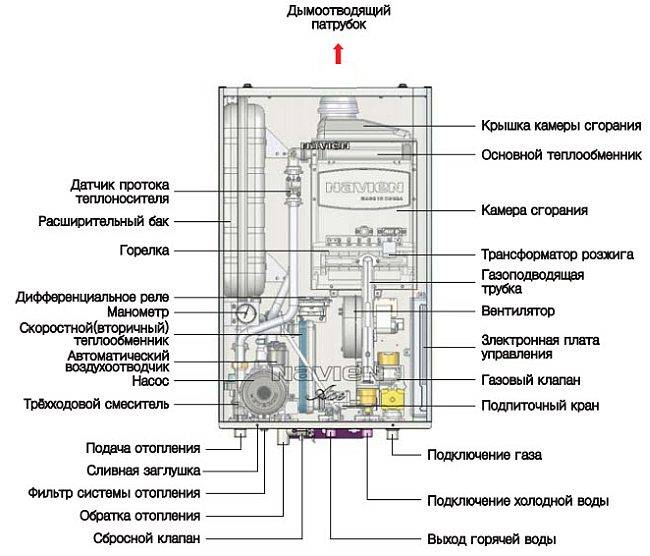

Расположение узлов присоединения к системе отопления (с лицевой стороны):
- слева — подача горячего теплоносителя в контур;
- справа — магистраль обратки.
При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.
Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.
Параллельное и последовательное подключение котлов
Планируя отопительную систему из двух и трех котлов, важно учесть положение основных и соединительных элементов. И дело не только в легкости эксплуатации и экономии пространства, но и в возможности провести ремонт локальных участков, профилактических работах и получении технически безопасной работы системы отопления. Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их прокладку и места для штробления стены
Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их прокладку и места для штробления стены.
Параллельное подключение
Параллельное подключение используется для подключения газовых и твердотопливных котлов с объемом более 50 литров. Такой выбор обоснован, прежде всего, экономией теплоносителя и снижением нагрузки на систему.
Совет: прежде чем подсчитывать сэкономленные финансы, требуется учесть высокую стоимость подобных систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.
Отметим, что система параллельного типа может функционировать в двух режимах: ручном и автоматическом, в отличие от последовательной. Для того чтобы система работала только в ручном режиме, необходимо установить запорные вентили/шар-краны или врезную систему By-Pass.
Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для возможности переключения контура отопления с одного котла на другой. Такой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.
Последовательное подключение
Целесообразность последовательного подключения оправданна, если используются встроенные в газовый котел расширительный бак и группа безопасности. При таком раскладе вы можете с наименьшими сложностями подсоединить отопительную систему.
С целью сэкономить на комплектующих и повысить функциональность при подключении электронного котла в паре с твердотопливным или газовым требуется учесть объем литража бака. Рекомендуется подсоединение при размерах до 50 литров.
Электрокотел можно подключать до и после газового котла, в зависимости от удобства и физической возможности врезки системы. Рекомендуется совершать врезку с учетом того, что циркуляционный насос будет находиться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет врезка сначала электрокотла, а потом газового.
Важно: использование группы безопасности и расширительного бака при подключении отопительной системы газового и электрокотла является ключевым моментом при врезке к действующему контуру. https://www.youtube.com/embed/txgDeelw8WQ. https://www.youtube.com/embed/txgDeelw8WQ
Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:
- физические возможности помещения для установки двух котлов;
- продуманная система вентиляции и канализации;
- соотношение тепловых и энергетических параметров;
- выбор типа топлива;
- возможность контроля и профилактики над системой отопления;
- финансовая составляющая при покупке котлов и дополнительных элементов.
Четвертый этап: подключение агрегата к газопроводу
Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.
Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.
Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.
Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.
Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.
Какие документы должны быть готовы и кто их выдает
После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.
Сначала нужно определиться с документацией. Источник фото: az.all.biz
Процесс подготовки документации:
- Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
- Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел “Газовое хозяйство” общего проекта на котел.
- Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.
В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.
Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.
В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.
Газовый прибор в частном доме: требования и основные этапы установки
Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.
Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:
- СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
- СНиП 42-01-2002 о газораспределительной системе.
- СНиП 21-01-97 о пожарной безопасности.
- СНиП 2.04.08-87 об устройстве котельных.
Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котлаИсточник optolov.ru
Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.
Монтаж котла
После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:
- Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
- Подключение дымохода и проверка тяги.
- Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
- При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
- Подключение к газопроводу. Это может делать только специалист газовой службы.
Видео описание

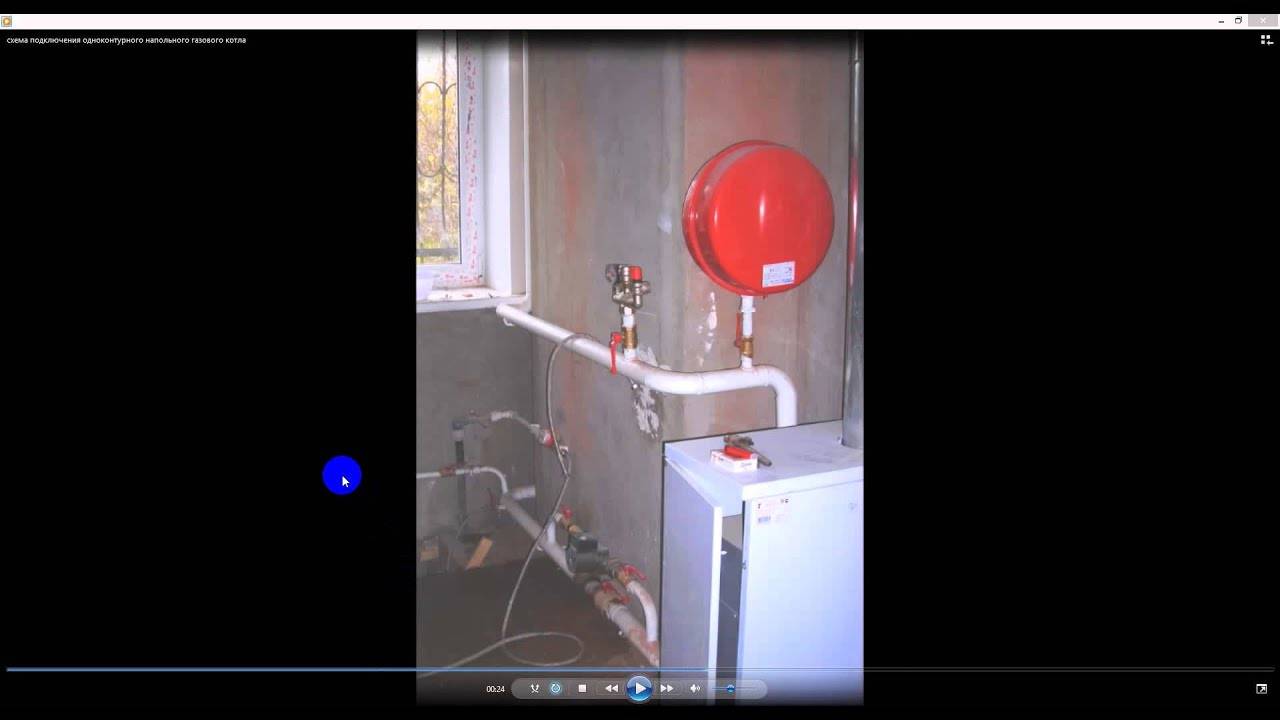

Наглядно установка газового котла показана в видеоролике:
Правила эксплуатации
Для безопасного использования газа должна быть соблюдена схема подключения газового котла в частном доме. К тому же должны выполняться следующие условия:
- За пуск в работу котла только при нормальной влажности.
- Контроль технического состояния специалистами газовой службы не реже одного раза в год.
- Установка фильтра тонкой очистки на обратном трубопроводе отопительной системы.
- Естественная или искусственная вентиляция в котельной.
- Соответствие тяги в трубе дымохода требованиям (10-20 м/сек).
В случае утечки своевременно сообщать в аварийную газовую службу.
Видео описание
Про особенности эксплуатации газовых котлов смотрите в видеоролике:
Техобслуживание
Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:
- Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
- Обследование терморегуляторов на напольных котлах.
- Промывка или замена фильтрующих элементов.
- Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
- Контроль тяги в дымоходе.
- Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.
Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.
Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.
Ремонт и обслуживание газового оборудованияИсточник sanmaster62.ru
На первый взгляд не самая сложная установка газовых котлов в частном доме, требования к соблюдению норм и техники безопасности предъявляет высокие. Монтаж отопительной системы с газовым котлом, требует знания соответствующих норм и правил, а финальную проверку и подключение должны проводить исключительно специалисты газовой службы. Доверяйте профессионалам и тогда газовый котел будет служить вам верой и правдой, и обеспечит тепло и уют в вашем доме.
Подключение бойлера косвенного нагрева
Если система отопления будет построена на основе одноконтурного котла, необходимо определиться с источником горячей воды. Самое простое решение – установить в доме обычный электрический бойлер. Но он будет потреблять дорогую электроэнергию, что не очень выгодно. Гораздо дешевле подключить к контуру отопления бойлер косвенного нагрева.
Самый простой способ подключения бойлера к котлу – установить небольшие коллекторы и подключить к ним трубу с циркуляционным насосом и обратным клапаном, которая отправится к водонагревателю, а также обратную трубу. Управляя работой циркуляционного насоса, бойлер будет включать и отключать подачу теплоносителя, регулируя температуру во встроенном баке. Также возможна реализация данной схемы без коллектора.
Если помимо бойлера к вашей системе отопления подключатся дополнительные контуры и тёплые полы, то без коллекторов или гидрострелки не обойтись.
Распространённые ошибки во время обвязки газового котла
Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования
Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое
Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения
Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.
Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.
Для чего необходима
- Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
- Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
- Поддержание давления в системе на требуемом уровне (расширительный бак).
- Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.
Основные элементы схемы
- Генератор тепла – котел.
- Мембранный (расширительный) бак – экспансомат.
- Регулятор давления.
- Трубная магистраль.
- Запорная арматура (краны, клапана).
- Фильтр грубой очистки – «грязевик».
- Соединительные (фитинги) и крепежные элементы.
В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

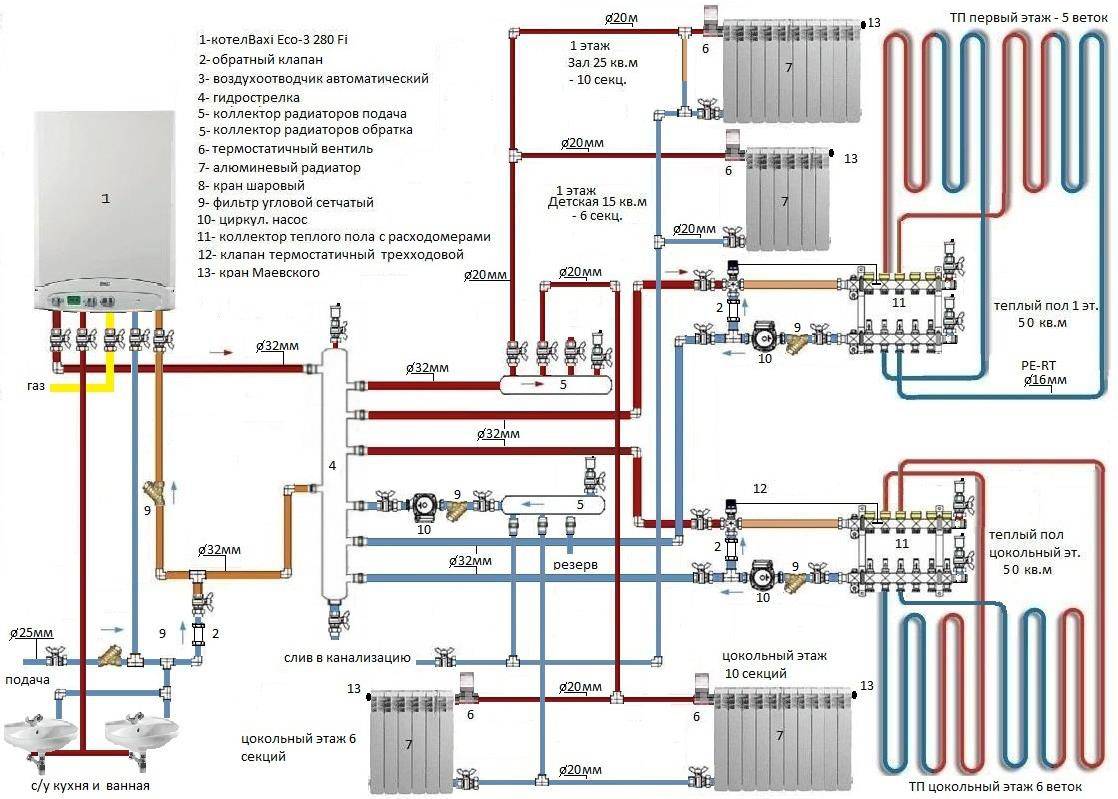

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.
Контур отопления
Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.
Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).
Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.
Контур ГВС
Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.
Схема обвязки настенных котлов аналогична.
Существует и ряд других ее видов.

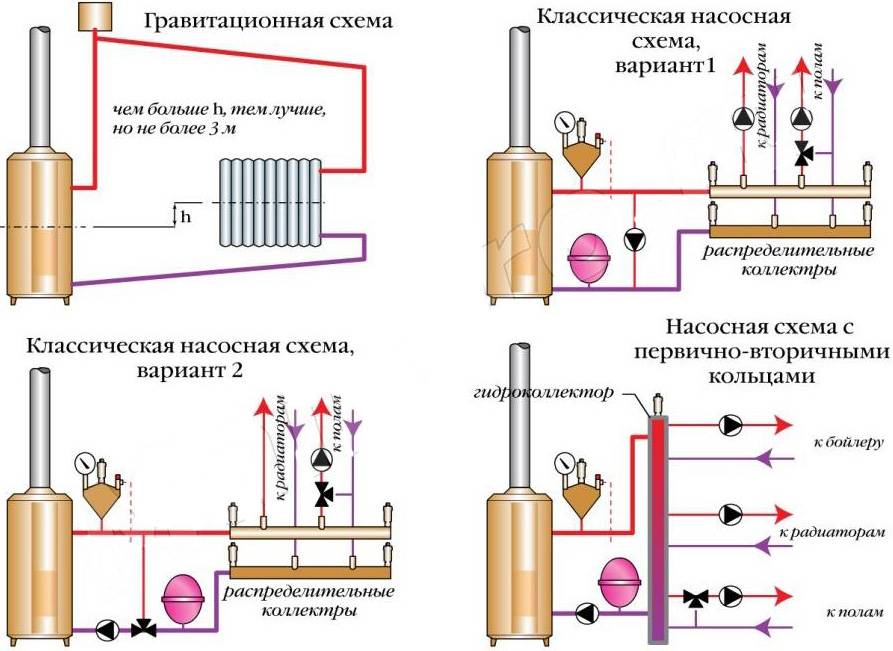

Гравитационная
В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

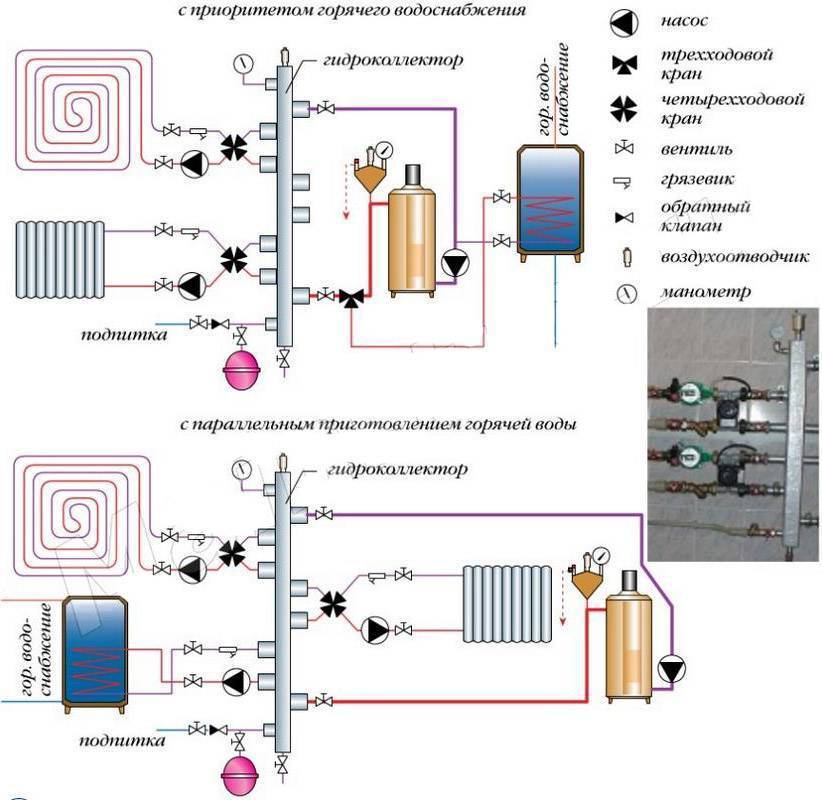

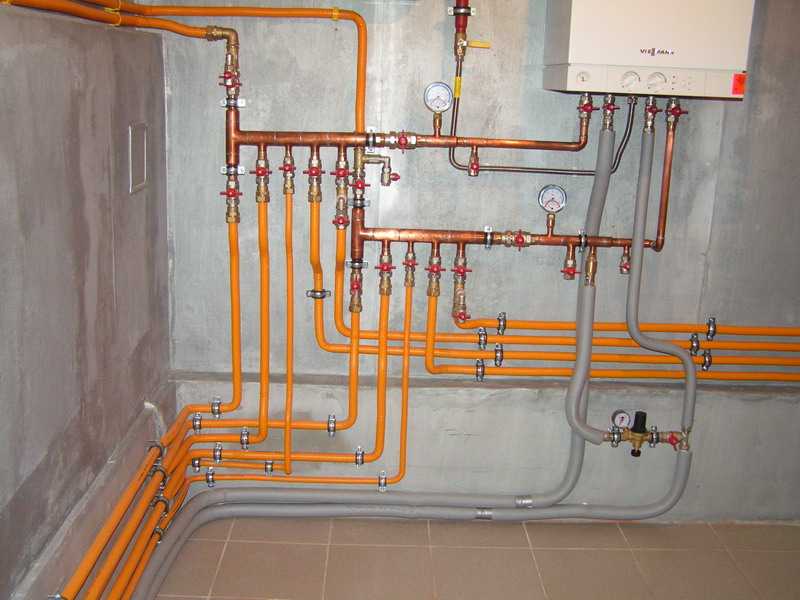

С первично-вторичными кольцами
В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».
Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.
| Статьи |

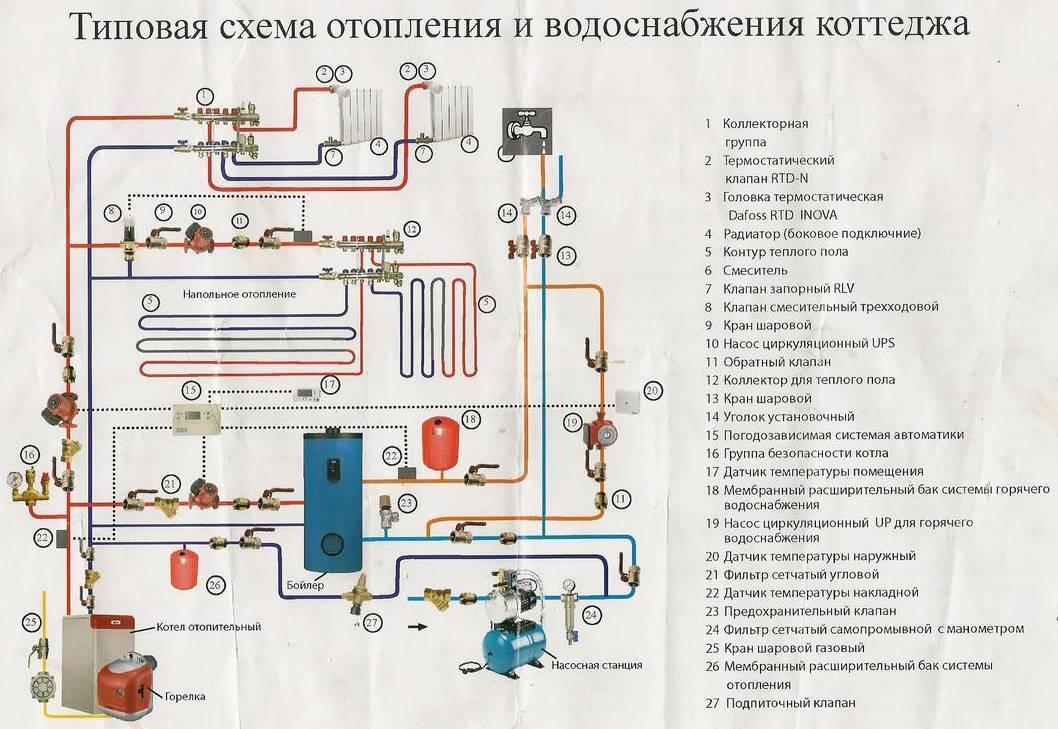

Схема с бойлером косвенного нагрева
Она актуальна для одноконтурного газового котла. Такая схема может реализовываться по разным правилам. Наиболее часто бойлер подключают параллельно. Для этого используют трехходовой клапан. Его устанавливают на гибкую трубу, которая соединяет патрубок подачи котла и радиаторы отопления. Благодаря ему, теплоноситель может как циркулировать по бойлеру косвенного нагрева, так и двигаться в обход его. Согласно этой схеме отходящую от бойлера гибкую трубу присоединяют к обратной линии.
Также этот элемент может включаться в часто изображаемую на разных фото схему с гидрострелкой. Согласно правилам такой вариант востребован для систем с большим количеством контуров. Но чтобы его реализовать, надо выполнить одно требование: провести установку группы безопасности и циркуляционного насоса на контур с бойлером. Некоторые схемы предусматривают последовательное подключение бойлера.
Все эти схемы подходят для одноконтурных и двухконтурных котлов. Правда, ситуация с двухконтурным агрегатом имеет небольшое исключение: систему ГВС надо подключать ко второму контуру. Благодаря этому не нужно использовать бойлер косвенного нагрева. Хотя здесь есть нюанс. Двухконтурный котел отлично подходит для домов, жители которых потребляют небольшое количество горячей воды. Однако, когда объемы потребления такой воды очень велики, стандартный второй контур не успеет ее нагреть. Ситуацию могут смягчить устройства с накопительным бачком или бойлером послойного нагрева.
Если же планируется использовать простой агрегат с двумя контурами, то для обеспечения дома большим количеством горячей воды нужно применять бойлер косвенного нагрева.
Что касается подключения котла к газопроводу с помощью гибкого шланга или трубки, то эту работу надо доверять специалистам газовой службы.
Подключение твердотопливного котла и газового в одну систему Два котла в одной системе отопления Схема подключения радиаторов отопления Установка газового котла с двумя контурами
Папа мастер! > Виды работ > Схема подключения газовых двухконтурных котлов в любом частном доме и ее основные нюансы
Требования к помещению, где будет располагаться котел отопления
Имейте ввиду, что подключение газового котла можно проводить только после получения всех разрешительных документов и утвержденного проекта установки.
Обратите внимание! Газовые котлы отопления, оборудованные открытой камерой сгорания или мощностью более 60 кВт должны размещаться только в отдельном помещении – котельной. Если агрегат имеет закрытую камеру сгорания и мощность менее 60 кВт, его можно установить на любом этаже в помещении (кухне, прихожей, ванной), которое удовлетворяет определенным требованиям:. Если агрегат имеет закрытую камеру сгорания и мощность менее 60 кВт, его можно установить на любом этаже в помещении (кухне, прихожей, ванной), которое удовлетворяет определенным требованиям:
Если агрегат имеет закрытую камеру сгорания и мощность менее 60 кВт, его можно установить на любом этаже в помещении (кухне, прихожей, ванной), которое удовлетворяет определенным требованиям:
- минимальная высота потолков – 2,5 м, объем помещения – не менее 15 м³;
- стены выполнены из негорючего материала или имеют защиту от случайного возгорания;
- имеется хорошая вентиляция, которая сможет обеспечить естественную вытяжку воздуха в размере 3-ех объемов помещения за час;
- обеспечивается доступ к котлам спереди – не менее 1,25 м и по бокам – 0,7 м;
- расстояние от агрегата до вертикального дымоходного канала – не более 3 м;
- площадь остекленной части окна не меньше чем 0,03 м² на 1 м³ помещения.
Допустимые расстояния от мебели до газовых котлов указаны в инструкции по эксплуатации.
Монтаж электрического котла
Установка этого оборудования в доме не требует наличия дымохода и согласования с надзорными органами. Единственное требование – исправность электропроводки. Схема подключения довольно простая. Она включает в себя помимо котла, датчики температуры на трубопроводах, радиатор отопления, сливные и запорные вентили, расширительный бачок и фильтр с циркуляционным насосом. Понадобится и стабилизатор напряжения, так как электрокотлы чувствительны к перепадам напряжения, а в электросети они неизбежны.
При установке надо постараться его изолировать от системы водоснабжения, чтобы при прорыве трубы вода не попала на агрегат, вызвав короткое замыкание. Помещение для установки должно быть теплоизолированным, чтобы не допустить образование конденсата – он тоже может привести к серьезным поломкам. Монтаж котла должен производиться на ровной поверхности.
Подсоединение
Для подсоединения оборудования используют муфты и переходники. Вначале необходимо при помощи шаровых кранов перекрыть подачу воды в водопроводе. Подсоединение осуществляют в соответствии с приложенной к сопроводительной документации монтажной схемой. Схема предполагает наличие заземления, установку автоматического выключателя, а также УЗО для защиты от короткого замыкания.
Кабели обязательно монтируются в кабель-каналы, а электрическая часть оборудования защищается кожухом. Сам агрегат должен быть надёжно закреплён. И только после этого можно пускать в систему отопления воду и проверять работоспособность оборудования.
