Как самостоятельно подключить кондиционер к электросети

Второй способ

Специалисты советуют использовать самый надежный и безопасный вариант подсоединения кондиционера — индивидуальный кабель, который обеспечивает стабильность работы устройства. Если установить отдельную защиту — УЗО (устройство защитного отключения), то она защитит изделие от любого перепада напряжения или перегрузки сети, а индивидуальная линия позволит разместить модули системы на любом месте.

Стандартные требования к составляющим отдельной электрической линии:

обязательно наличие УЗО или АЗО (автомат защитного отключения);
все жилы должны быть из меди;
диаметр провода должен соответствовать размеру, прописанному производителем;
оборудовать отдельное заземление для всей линии.

Электрические жгуты пропускаются в защитный шланг, затем укладываются в специальной конструкции короба из пластика, чтобы не нарушать целостность стен. Посмотрите, как делают подключение профессионалы на специальном видео:

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

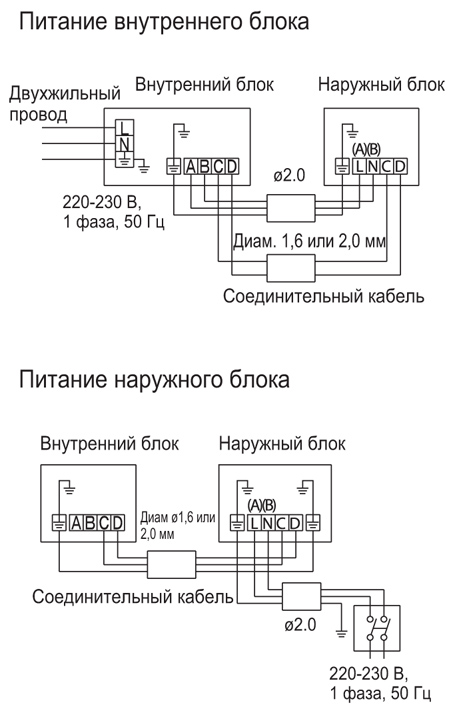

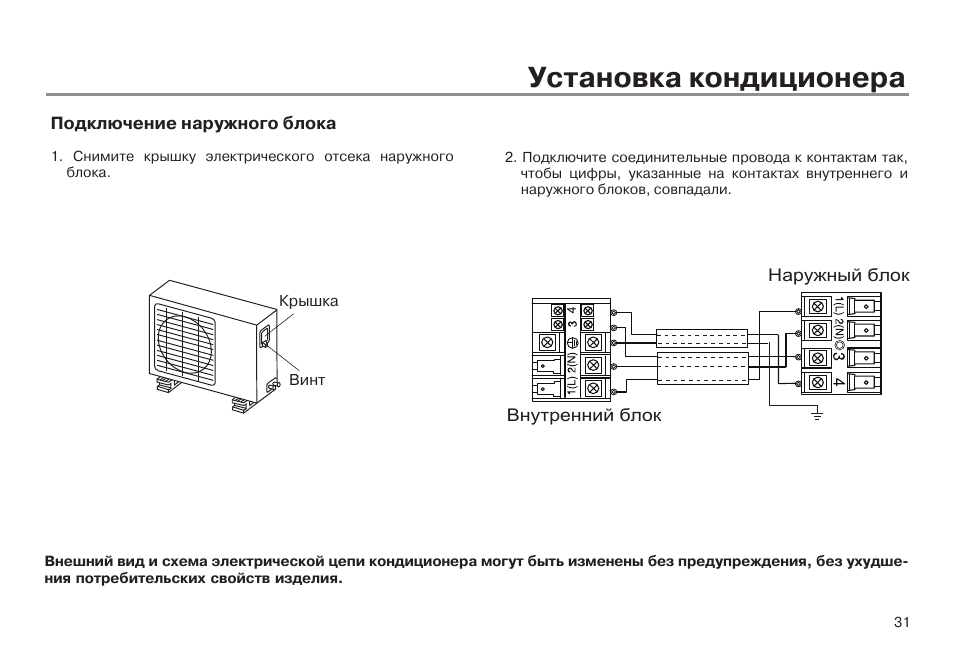

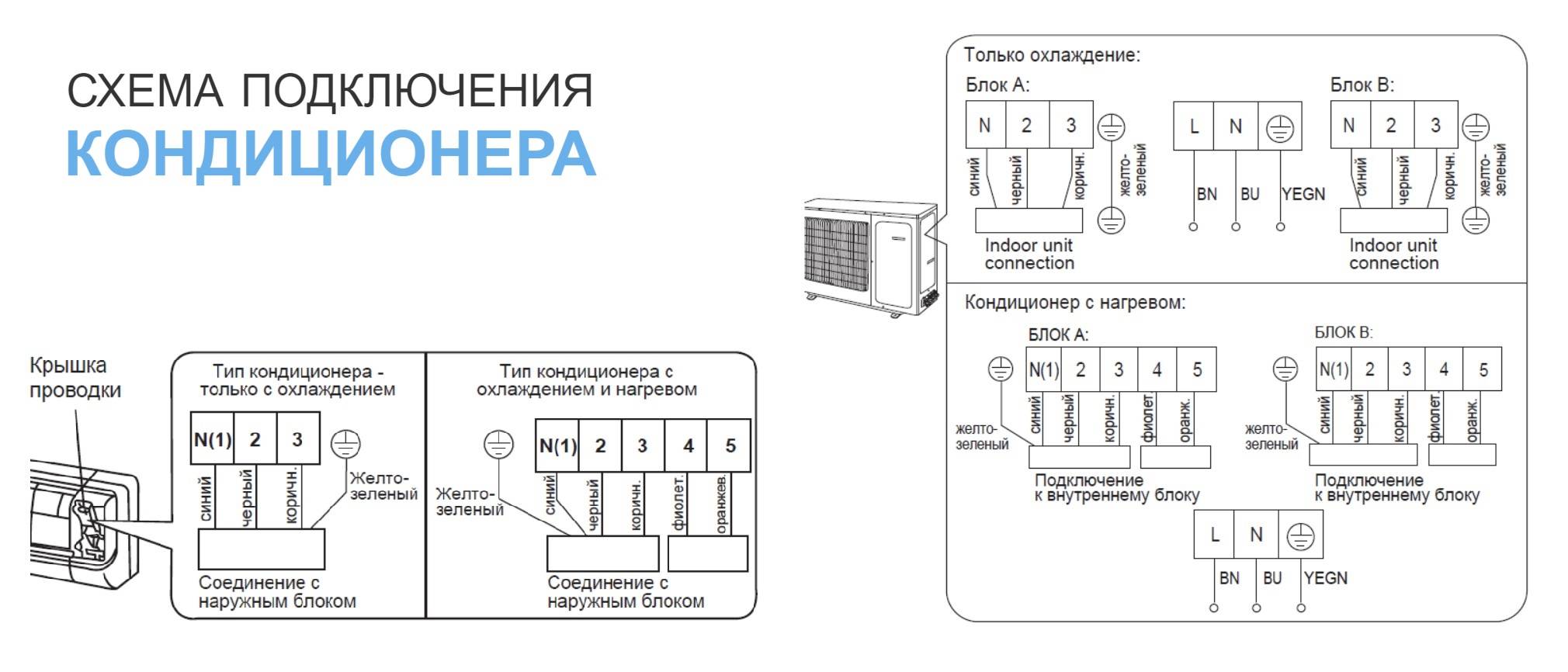

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Какой кабель нужен для подключения сплит-системы

Провод для кондиционера должен быть из электротехнической меди и трехжильным (фаза, ноль, защита). Для маломощных сплит-систем менее 3 кВт достаточно сечения 1,5 мм2, при мощности 3-5 кВт необходимо сечение 2,5 мм2. Устройства кондиционирования до 8 кВт подключаются кабелем 4-миллиметрового сечения.

Широко распространен надежный силовой кабель марки ВВГ, имеющий стандартную ПВХ-изоляцию. Его срок эксплуатации достигает 30-ти лет. Маркировка читается по специальным условным обозначениям. Первые две буквы «В» расшифровываются как изоляция внешняя и внутренняя из поливинилхлорида. «Г» имеет обозначение отсутствия брони.

Кабель ВВГ под кондиционер нужно укладывать таким способом, чтобы обеспечивалась не только безопасность, но и эстетичность. Для коммуникаций, скрытых в стене, удобен плоский кабель ВВГ-П. В стены, покрытые гипсокартоном, провод укладывают в гофротрубе. При этом лучше использовать ВВГ нг, обеспечивающий стойкую негорючесть оболочки.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.
