Схема подключения переключателей для управления одним источником освещения с нескольких мест
Для возможности управлять цепями освещения нам потребуется следующие материалы:
- распределительная коробка диаметром 80 мм;
- 2 шт проходных выключателя;
- кабель гибкий типа ПВСнг или ВВГнг 3х1.5;
- 5 шт клеммных зажимов типа WAGO на 2–3 контакта (или паяльник с оловом и канифолью);
- 2 шт подрозетники для бетона (гипсокартона).

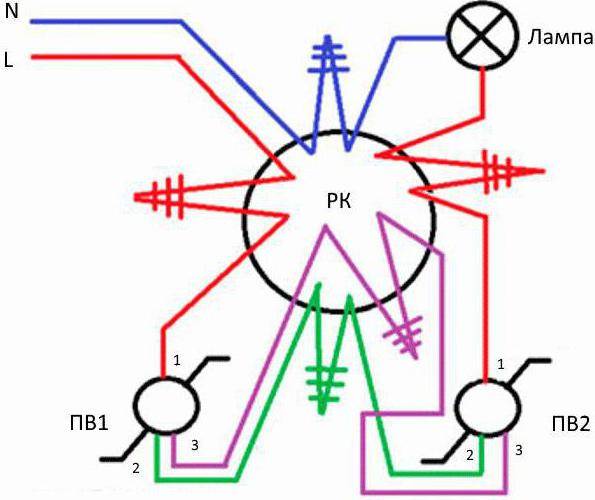

Схема подключения проходного выключателя из вышеприведенных материалов будет следующая:
Как видим на вышеуказанном фото, для управления освещением с помощью проходных выключателей нулевой провод питания в клеммной коробке соединяется с первым выводом ламп №1 и №2. Фазный провод питающей цепи в распределительной коробке соединяется с выводом №1 проходного переключателя №1. Остальные два выхода переключателя №1 соединяются в коробке с выводами №2 и №3 переключателя №2 соответственно. Далее вывод №1 необходимо соединить со вторым свободным концом ламп освещения.
Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Для этих целей служит следующая схема подключения проходного выключателя:

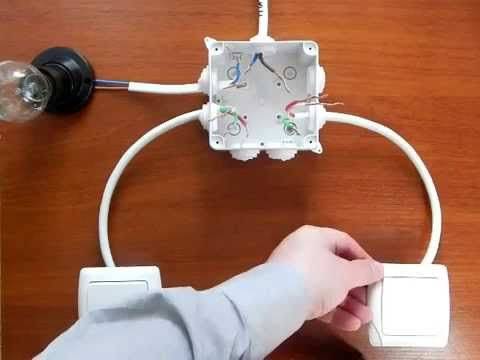

Как видим из вышеприведенного фото основное отличие между двумя схемами — это применение трехжильного кабеля, который помимо фазы и нуля также содержит третью заземляющую жилу. Она позволяет при повреждении изоляции в оборудовании или кабельно-проводниковой продукции отводить возникший потенциал на контур заземления и вызывать срабатывание автоматического выключателя.
Что такое проходной выключатель и его отличительные особенности
Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.
Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.
Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.
Для помещений большой площади лучше предусмотреть два переключателя
В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.
Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.
Как сделать проходной выключатель из обычного и схема его подключения
Перед тем, как сделать проходной выключатель из обычного, нужно понять способ и схему его подключения. Глядя на схему простого прерывателя с двумя клавишами можно увидеть, что он имеет одну вводную и две выходные клеммы. Тогда пара прерывателей в схеме должна быть смонтирована как бы в зеркальном отражении. Ввод фазы идет на вводную клемму первого, выходные контакты обоих прерывателей соединяются между собой двумя отдельными проводами. Ну а уже вводная клемма второго выключателя коммутируется с потребителем. Ноль при этом идет непосредственно на лампу.
А вот трехклавишные переключатели могут быть и без стрелок. В этом случае нужно смотреть на количество контактов
Назначение

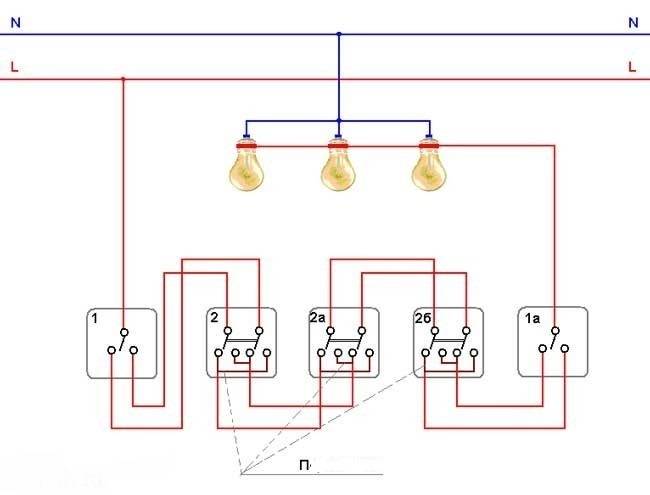

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.
В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.

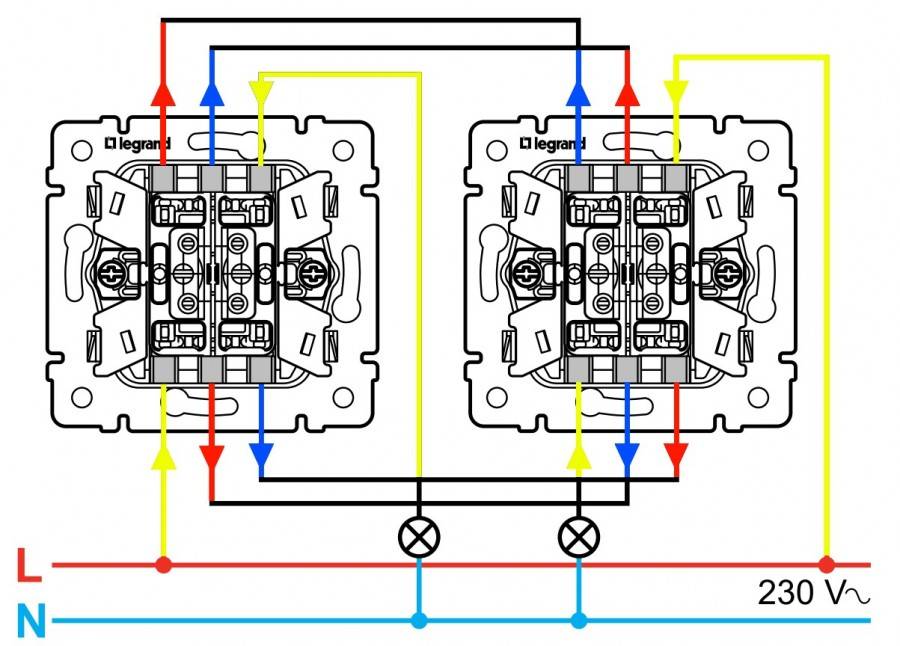

Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?
Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.
Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?
Как работает 2х клавишный ПВ
На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!
Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.
Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.

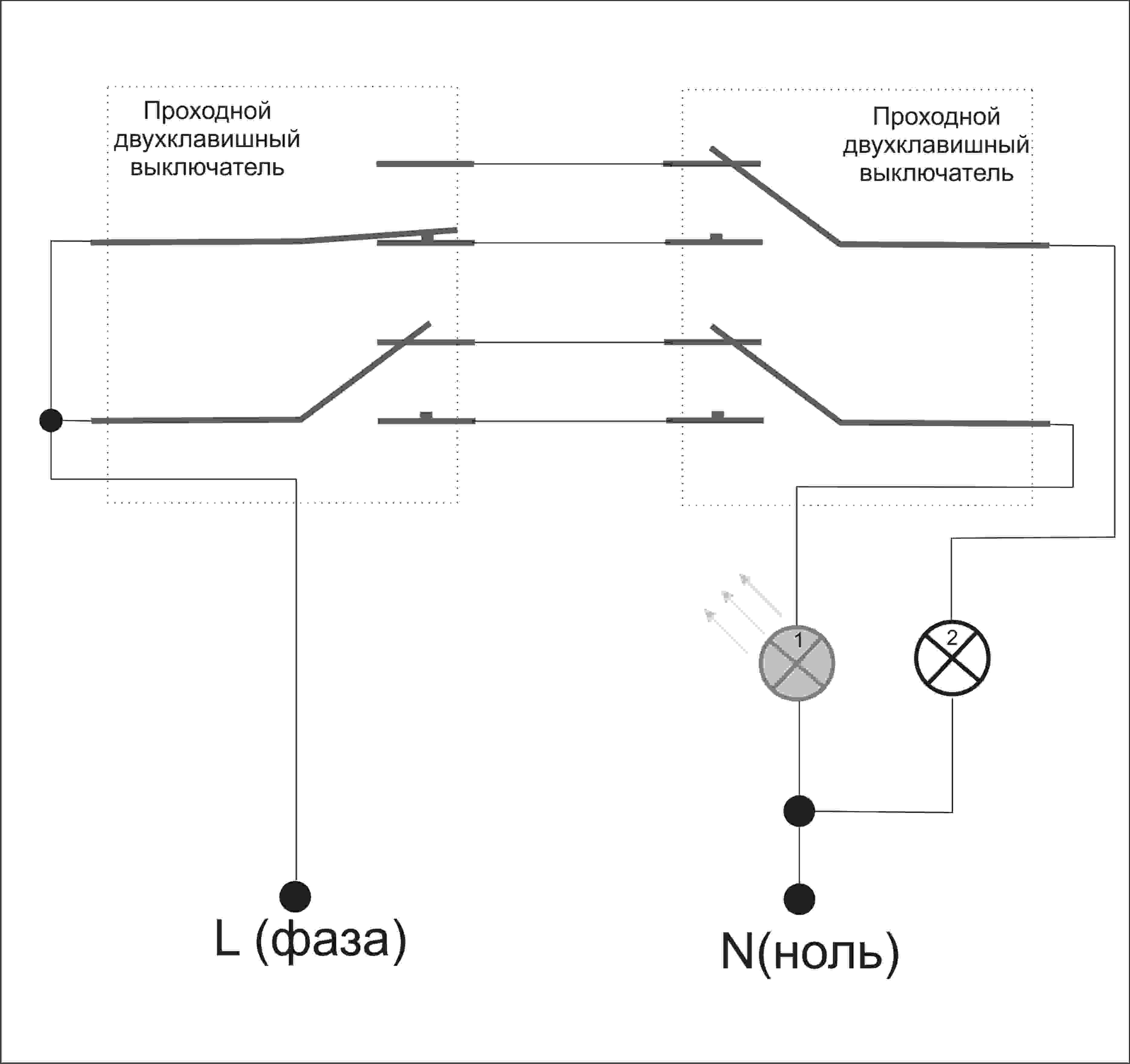

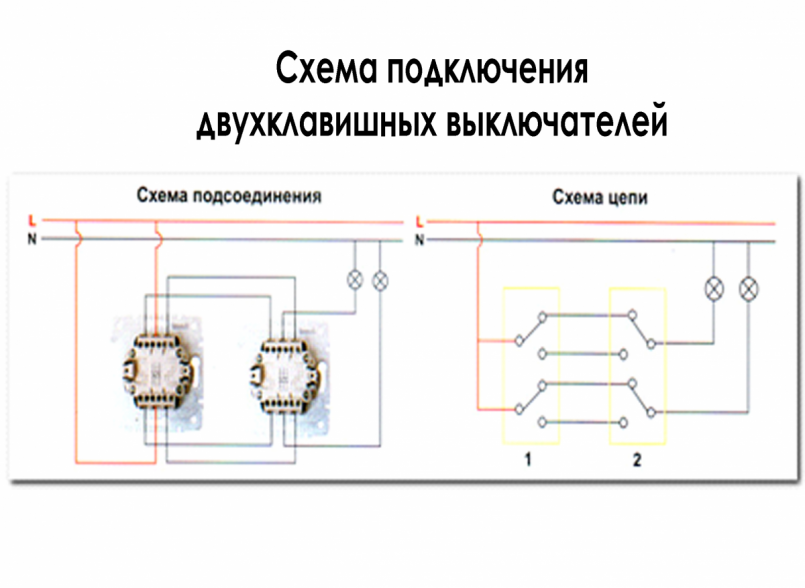

Двухклавишные проходные выключатели из 2-х мест. Схема подключения
Типы выключателей — обозначение на строительных схемах
Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.
Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

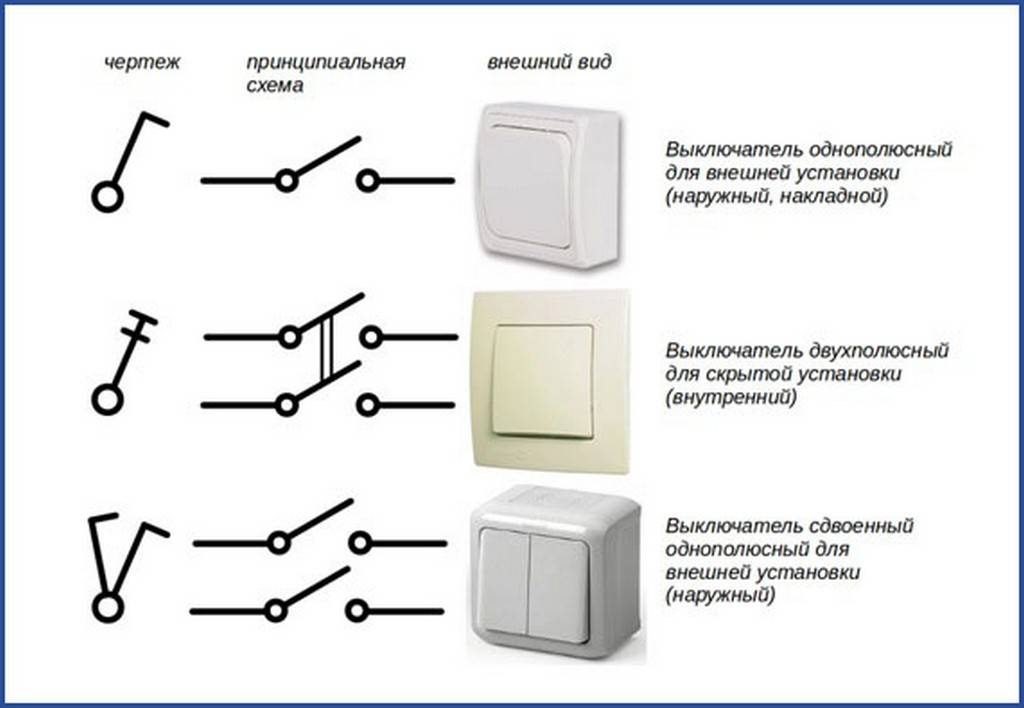

Обозначение типов выключателей на схеме
Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

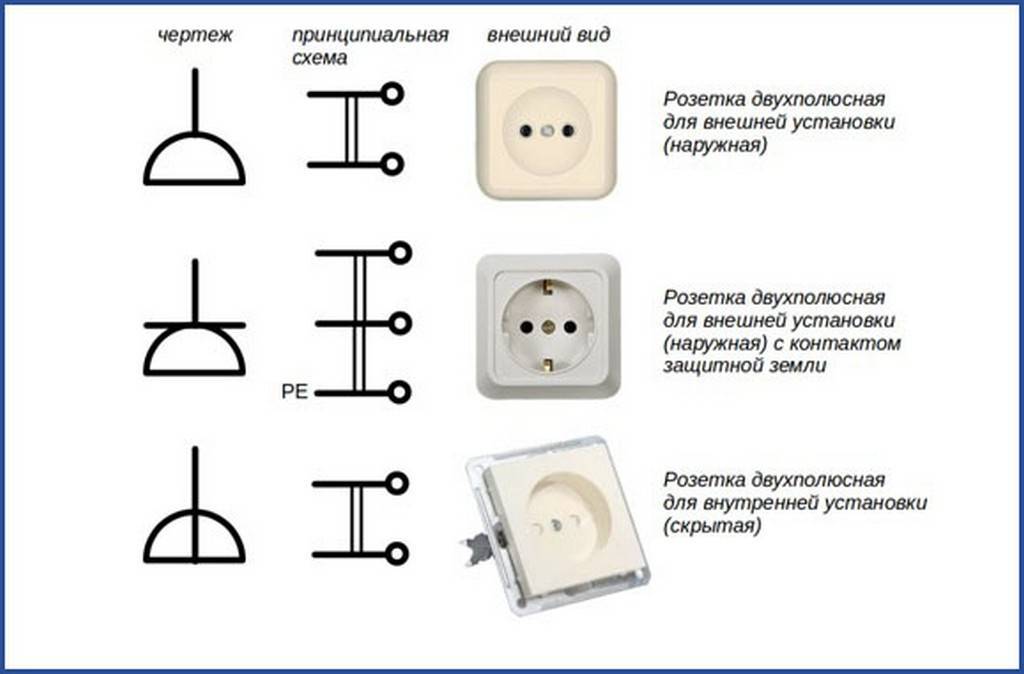

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.
Обозначение розеток на схеме
Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».
Устройство и задачи проходного выключателя
Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.
Проходные и традиционные двухклавишные выключатели служат для управления:
- двумя независимыми светильниками/люстарами;
- двумя группами ламп на одном осветительном приборе.
Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.
Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.
При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.
Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения
В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.
Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.
Чем отличаются от одноклавишных включателей?
Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.
Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок
В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.
Конструкционные особенности изделия
Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.
Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:
- входных — 2;
- выходных — 4.
Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.
Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.
Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.
То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.
На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении
Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.
Различные типы выключателей
Дальше мы рассмотрим различные типы выключателей. Помимо обычных всем нам привычных выключателей существует и другие типы выключателей, которые не так популярны, но при этом имеют свои особенности и преимущества. Давайте же рассмотрим некоторые из них.

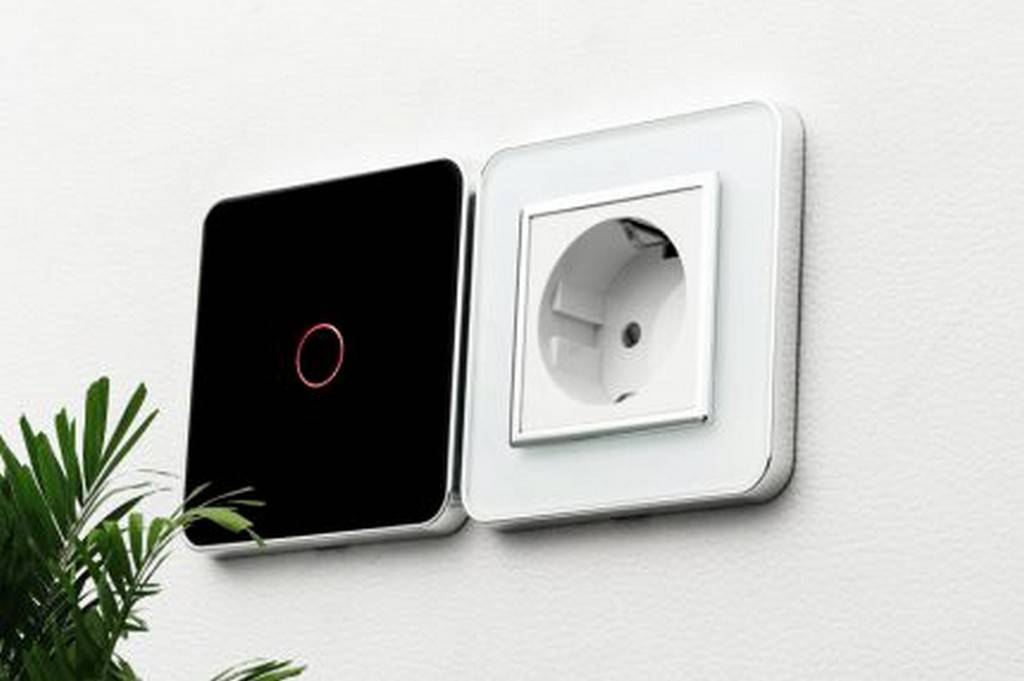

Инновационные сенсорные выключатели
Активация этих выключателей производится способом легкого касания специальной чувствительной сенсорной панели, расположенной на внешней стороне прибора. Таким образом панель работает в системе кнопки либо ключа. Его конструкция включает в себя электронную схему, работающую на полупроводниках чувствительного элемента и собственного коммутатора. При прикосновении к панели. Происходит тактильный контакт и сенсорный элемент отдает сигнал электронной схеме. Еще сенсорные включатели могут оснащаться дополнительными датчиками и реагировать на их сигналы или работать дистанционно.
Сенсорные выключатели

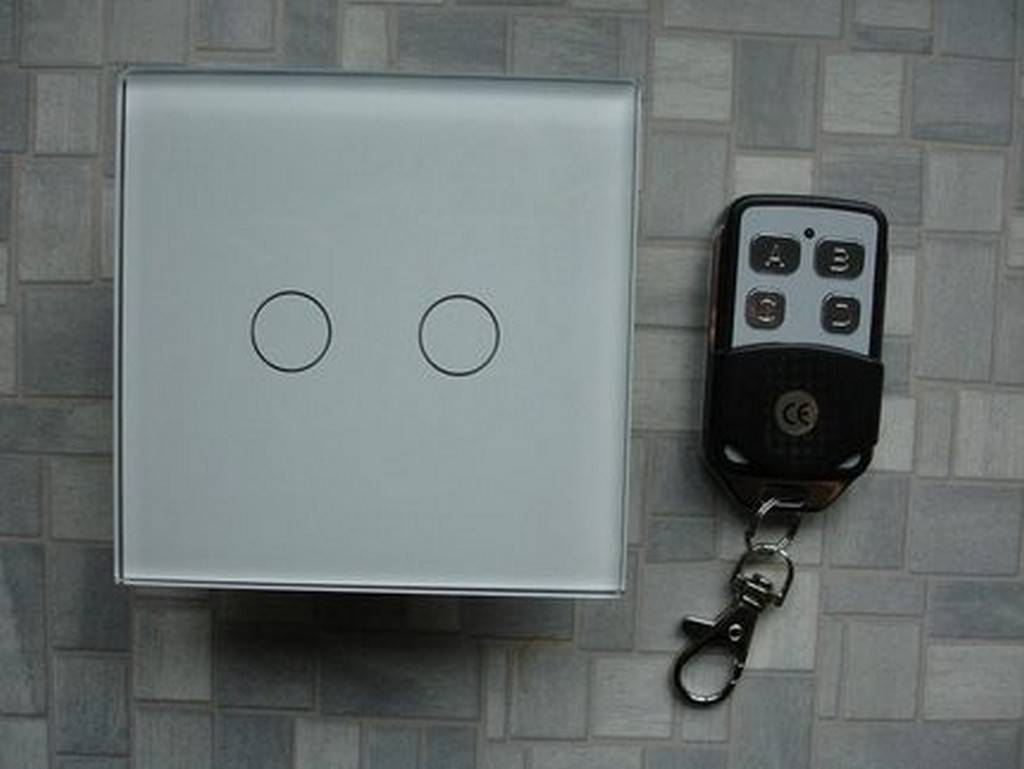

Дистанционные выключатели
Данные коммутаторы могут управлять светильником на расстоянии. С помощью специального пульта по радиоканалу передается команда на осветительный прибор. Включатель в этом случае является приемником, оборудованным коммутационными контактами, врезающихся в питающий провод светильника.
Дистанционные выключатели
К такому типу включателя прилагается пульт. Зачастую он выглядит, как обычный брелок. Дальность его действия во многом зависит от материала, из которого пульт изготовлен, но обычно это расстояние 20-25 м. Пульт работает от питания, которое зависит от батареек. В такой схеме задействованы микропроцессорные контролеры. Они дают возможность для дополнительных функций: установка таймера, регулирование интенсивности света и т.д.

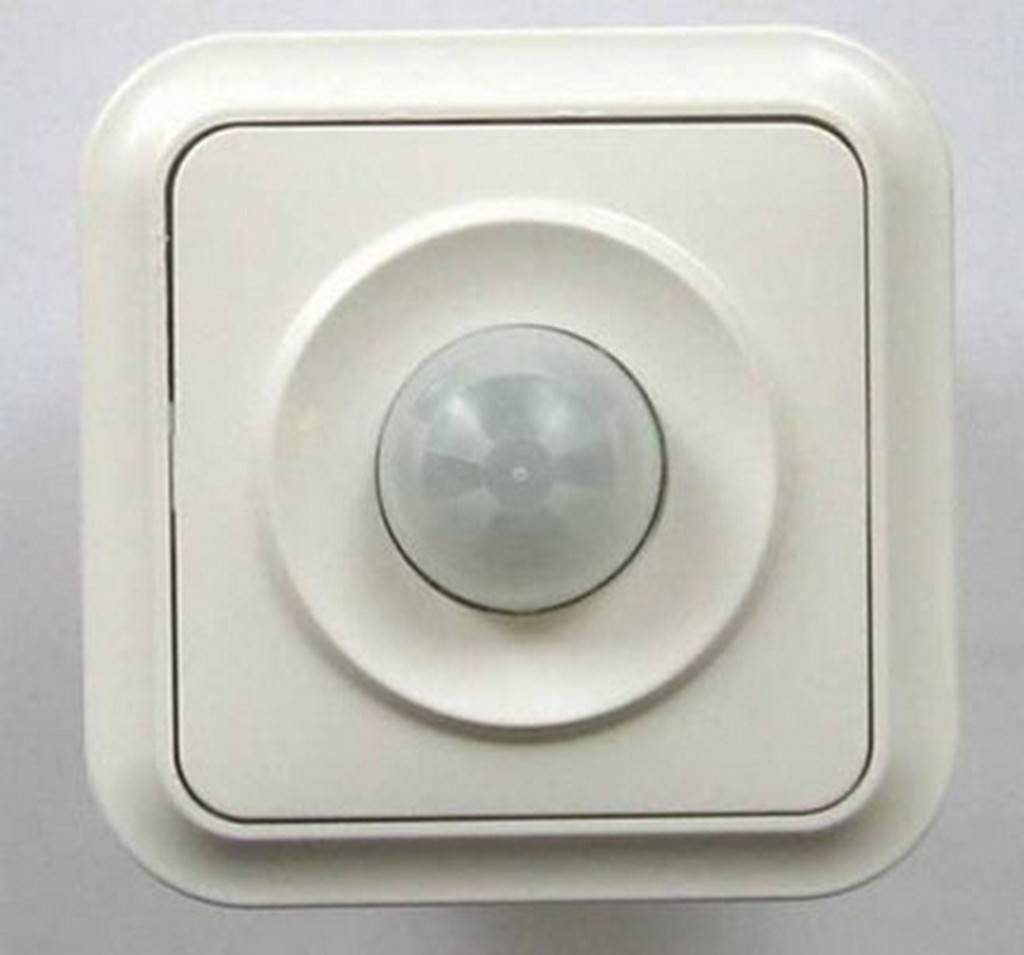

Включатели со встроенными датчиками
Эти специальные датчики имеют детекторы, умеющие определять уровень движения окружающей среды. Точнее — отсутствие или наличие довольно крупного объекта в зоне воздействия, а так же интенсивность освещения.
Включатели со встроенными датчиками
Сигналы от датчика поступают к контроллеру, анализирующему их. Когда зафиксируются определенные заранее параметры, отправляется сигнал исполнительному органу. После этого происходит замыкание-размыкание контактов цепи. Так включатель срабатывает только после того, как уловит движение объекта в зоне досягаемости. Устройство значительно экономит электроэнергию, и довольно просто в эксплуатации.
Проходные или перекидные включатели
Это разновидность клавишных моделей. В отличие от проходных коммутаторов, они не размыкают/замыкают контакты, а просто переключают их. То есть загорается или гаснет одна из подключенных к данному выключателю ламп. Перекидные выключатели нужны для того, чтобы с их помощью управлять подключением света в нескольких комнатах одновременно. Они могут быть удалены друг от друга, главное что к таким устройствам можно подсоединить не только один, но и несколько осветительных приборов.
Преимущества установки проходного выключателя
Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.
Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.
Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:
- высокая надежность и безопасность эксплуатации;
- мгновенное отключение электроснабжения помещения при необходимости из любой точки;
- оптимальное расходование электроэнергии;
- низкая себестоимость;
- простая установка, не требующая привлечения специалистов;
- отсутствие сложных настроек.
Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим
Известные производители проходных электро переключателей
Наиболее распространенными выключателями считаются изделия торговой марки Легранд (Legrand). Переключатели изготавливаются из качественных материалов, обладают стильным лаконичным дизайном, легко монтируются и славятся гибкой ценовой политикой. Модельный ряд насчитывает множество предложений – от дешевых до дорогих вариантов. К числу недостатков пользователи отнесли необходимость подгонки установочного места.
Компания Lezard является дочерним предприятием Legrand, расположенным в Китае. От родителя Лезард унаследовал лишь дизайн, качество исполнения продукции и используемых материалов существенно отличается от оригинала.
Еще одним крупным игроком на рынке считается марка Wessen, которая входит в группу компаний Schneider Electric. Переключатели изготавливаются согласно новейшим разработкам на новом оборудовании и соответствует европейским стандартам качества. Приборы предусматривают замену рамки выключателя без полного демонтажа.
Турецкий производитель устройств для организации электрической сети в помещении Макел уже много лет поставляет на рынок качественные и безопасные переключатели, которые ко всему обладают стильным дизайном. Инженеры разработали возможность подключения устройств без вмешательства в распределительную коробку, что облегчает процесс монтажа и гарантирует безопасность дальнейшей эксплуатации.
Монтаж аппарата наружного типа
Установить выключатель на стену можно своими руками. Для открытого (накладного) прибора используется наружная проводка. Кабели обязательно прячутся в специальные защитные короба декоративного типа или изолируются с помощью гибких кожухов из гофрированного пластика. Поэтапный процесс установки накладного прибора:
- Перед работой обесточивается питающий провод.
- Выключатель разбирается, для этого клавиша вытягивается за края по направлению к себе.
- С прибора снимается защитная крышка, чтобы освободить внутренний механизм устройства. Затем отжимаются фиксаторы, поддерживающие лицевую панель.
- Корпус выключателя прикладывают к стене по уровню и размечают место установки (обозначают точки крепления).
- Механизм извлекают из корпуса.
- Наружный кожух фиксируют на стене выбранными метизами.
- В выключатель заводят кабели и подключают их в соответствии со схемой проходного выключателя, при этом провода в корпус заводятся вместе с гофрированным кожухом.
- Прокладывается провод, который подает напряжение к светильнику.
- Собирают выключатель, устанавливают лицевую крышку и ставят нажимную клавишу на место.
Принцип работы проходного выключателя
На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.
Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.
Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

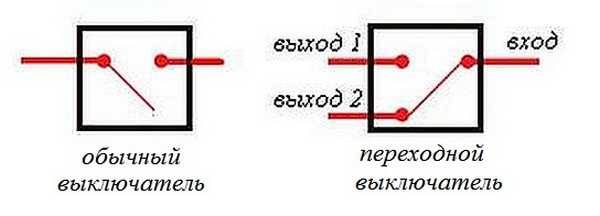

Отличия – в количестве контактов
Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:
- Вход подключен к выходу 1;
- Вход подключен к выходу 2.
Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.
Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

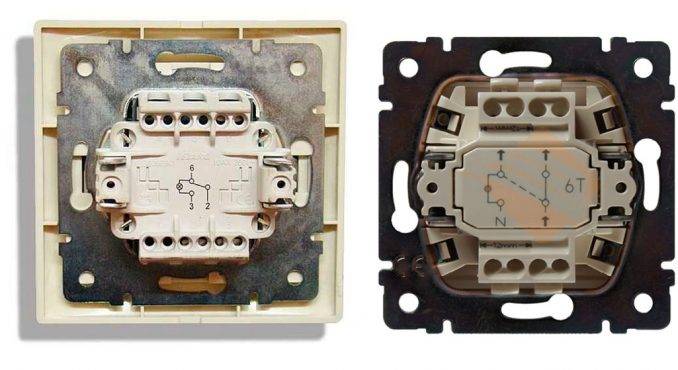

Такой вид имеет переключатель с тыльной стороны.
Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.
Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.
В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах
В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.
Проходной выключатель- как найти общую клемму?
Watch this video on YouTube
Выводы и полезное видео по теме
Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.
Все о проходных выключателях – принципы работы и монтаж:
Как подключить двухклавишный переключатель:
Схема подключения проходных (перекидных) выключателей через распределительную коробку:
Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.
А как вы выбирали проходной выключатель для установки в загородном доме, офисе или в квартире? Что для вас стало решающим аргументом в выборе устройства? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки по теме статьи, делитесь полезной информацией и задавайте вопросы.
