Секционные ворота своими руками — поэтапный процесс установки

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

  Какие параметры нужны и важны

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;

  • высокий подъем — прибавить надо 65 мм и 850 мм.

    При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Особенности

Секционные ворота представляют собой подъёмные гаражные конструкции, которые крепятся над потолком гаража. В закрытом положении полотно располагается вертикально, а в открытом – полугоризонтально под потолком. Именно эта особенность обуславливает компактный размер ворот и удобство их использования. Кроме того, такие ворота, благодаря особенностям конструкции, предусматривают возможность автоматического подъема полотна.

Выбор конструкций является очень широким, как и модельный ряд, поэтому их легко можно подобрать под любой тип гаража. Кроме того, можно выбрать модели, подходящие к оформлению гаража или дома по стилю и цветовому решению.

Секционные ворота способны обеспечить наивысшую степень безопасности гаража. Кроме того, они обладают функцией шумоизоляции. Сама по себе конструкция также является почти беззвучной, и поэтому ворота тихо поднимаются и опускаются. Особенно это касается автоматизированных систем.

Такая конструкция включает в себя дверное полотно, которое состоит из сэндвич-панелей. Сами по себе панели сделаны в основном из стали, а внутри наполнены вспененным полиуретаном. Полотна от ворот скрепляются друг с другом с помощью петель и поднимаются по направляющим.

Фиксировать ворота в открытом положении, а также закрывать их можно с помощью специальной защёлки или замка. Они являются отличной альтернативой распашных ворот, поскольку они не требуют места при открывании. Можно подъехать практически вплотную к гаражу прежде, чем вы откроете створку. Их используют не только для обустройства входа в гаражи, но и для ограничения въезда на территорию дома, для преграждения проходов на производственные и складские помещения.

Такие ворота являются очень надёжными. Вне зависимости от погоды и других внешних условий они без проблем открываются и фиксируются. Кроме того, ворота герметично закрываются и надежно фиксируются. Именно поэтому они обладают хорошей функцией теплоизоляции. Это прекрасно подходит для случаев, когда гараж пристроен к частному дому. В гараже будет не так холодно.

Монтаж электрического привода

Электропривод для секционных ворот следует выбирать, исходя из размера и веса конструкции. Рекомендованный уровень мощности составляет 1/3 от используемой. Практически во всех комплектах автоматики есть подробная инструкция по ее установке.

Монтаж можно осуществить самостоятельно либо воспользовавшись услугами профессионалов

Если принято решение установки своими силами, надо особенно пристально обратить внимание на такие аспекты:

Проверка работы ворот. Прежде всего нужно проверить работу полотна, которое должно мягко передвигаться, а между наиболее высокой точкой конструкции ворот и потолком должен быть зазор, в который будет устанавливаться автоматика.

Сбор механизма. Согласно инструкции следует осуществить сбор направляющего привода

Важно, чтобы все элементы были задействованы.

Крепление направляющей балки — по центру потолка, напротив проема, и проверка горизонтали уровнем. Автоматические механизмы смогут правильно работать только при ровной установке балки.

Фиксация балки

В заднюю часть направляющего профиля необходимо вмонтировать в потолочную поверхность подвесные кронштейны, используя дюбель или анкера.

Установка привода. На подвесных кронштейнах нужно расположить привод с выбранным механизмом управления.

Монтаж рычага. Далее следует вмонтировать тяговый рычаг, таким образом, чтобы одна часть его располагалась на створке, а вторая крепилась к тросу или цепи.

Проведение электрической проводки — завершающий этап. Для этого нужно установить провода, надежно зафиксировать их держателями вдоль потолка и нижней половины стены. Необходимо осуществить заземление от розетки питания всей системы.

Видео: как установить автоматику на секционные ворота

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

1. Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
2. Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
3. Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
4. На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
Если не приобреталось готовое изделие, следующий этап – сборка панелей

Тут важно провести грамотные замеры, чтобы не было перекоса.
На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя. В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки)

Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

Этап 3. Подготовка проема

Подготовка проема

Замеры

После замеров и подготовки инструментов заказываются сами ворота. Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Конструкции

Alutech выпускает две группы ворот: «Классик» (для солидных покупателей) и «Тренд» (для тех, кто желает сэкономить и притом получить нормальное качество). В первой подборке использованы панели толщиной 4,5 см, а комплектующие сделаны из нержавеющих сталей. Подобные изделия можно смело установить даже в полярных районах, они гарантированно вынесут воздействие ураганного ветра.

Аналогичное качество могут предложить западноевропейские концерны, но у них за автоматические входные комплексы такого уровня плата существенно выше.

Линейка «Тренд» делается на основе панелей 4 см, это оптимальное решение для гаража, расположенного в умеренно континентальном климате. Все основные детали делаются из стали с цинковым покрытием. Ветер 40 м/с изделия не перенесут, но очень сильные порывы им не страшны. Подобные свойства достигаются не утяжелением конструкции, а надежной герметизацией ее с помощью полиуретановой пены. Качество выше, чем у аналогичных ворот, изготовленных в РФ, да и с автоматикой дела обстоят лучше.

Поставляемый замок — врезаемый, засов формата «ригель». Закрытие и открытие возможно только оригинальным ключом; во всех вариантах ворота можно запереть, отпереть как внутри, так и извне. Вставляется запорное устройство максимально надежно. От цельного полотна конструкторы Alutech отказались, они предпочли разделить его на автономные панели. Это решение позволило кардинально увеличить прочность по сравнению с монолитными версиями.

Плюсы и минусы конструкции

Вариант изготовления секционных дверей своими руками имеет как положительные, так и отрицательные стороны. Главным положительным моментом этого процесса является предоставляемая владельцу автомобиля возможность обустроить названную конструкцию в соответствии со своими предпочтениями и вкусами.

Кроме того, самодельные ворота в любом случае подойдут под проем вашего гаража, приобретенную уже готовую конструкцию придется подгонять под нужный размер. Это позволит сэкономить при строительстве как время, так и деньги.

Отрицательной же стороной подобного решения будет считаться сложность изготовления конструкции, например, монтаж секционных ворот своими руками зачастую приводит к поломке как самого гаража, так и дверей для него. Поэтому перед тем, как изготовить и установить секционные гаражные ворота на место, стоит проконсультироваться с опытным специалистом в области создания подобных конструкций, а также подобрать качественные чертежи ворот.

Заказ ворот

Секционные ворота на строительном рынке представлены различными видами и моделями, которые отличаются конструктивными особенностями, встроенными механизмами управления, стоимостью.

Существует несколько типов конструкций:

Подъемно-секционные — изделие, состоящее из стальных щитов, соединенных между собой спецпетлями. Благодаря простому подъемному механизму, смонтированному на стенах и потолке, створка легко поднимается вверх по металлическим направляющим. За открытие ворот в данном случае отвечает система подшипников и роликов на прорезиненной основе. В открытом положении цельная створка находится по горизонтали под потолком.

Преимуществами такого типа ворот считаются:

• возможность экономии полезного пространства;
• долговечность в эксплуатации изделия;
• отменные звуко- и теплоизоляционные качества;
• универсальность в использовании;
• хорошая стойкость к механическим повреждениям и деформациям.

Знаете ли вы? Первые ворота подъемно-секционного типа появились в начале прошлого века, в 1921 году. Их автором стал американский инженер Джонсон С. Г. Он сумел снабдить конструкцию простейшим электрическим приводом, за счет которого ворота стали подниматься/опускаться автоматически. Первые изделия были изготовлены из древесины, и только с конца 70-х годов дерево заменили сталью.

Роллетные или рулонные ворота

Ключевые достоинства роллетных конструкций:

• простота установки;
• компактные размеры изделия;
• эстетичные внешние показатели;
• возможность монтажа механизма для автоматического управления;
• доступная стоимость;
• защита от пыли, ветра;
• долгий срок службы.

Подъемно-поворотныеворота

К плюсам подобных конструкций относятся:

• отличная защита от проникновения и взлома;
• долговечность, за счет применения качественной стали, стойкой к атмосферным явлениям;
• возможность установки автоматических систем;
• возможность декоративной облицовки ворот.

Узнайте, как сделать забор из габионов, кирпича, рабицы, штакетника, плетень.
Распашные двустворчатые

Такие ворота обладают рядом преимуществ:

• надежность и прочность конструкции;
• высокие показатели теплоизоляции;
• возможность монтажа электрического привода;
• возможность установки в ограниченном пространстве.

Узнайте, какие преимущества и недостатки различных материалов для забора.
Складные ворота

Складные ворота имеют такие достоинства:

• возможность установки в любое помещение, независимо от высоты и ширины;
• ремонтопригодность и возможность замены любой из панелей;
• низкая стоимость.

Полимерный материал, которым покрыто изделие. Он должен быть высокого качества, чтобы обеспечить защиту конструкции от пагубного воздействия внешних факторов. Специалисты рекомендуют отдавать предпочтение порошковому напылению.

Антикоррозийные свойства

Чтобы приобрести ворота, которые прослужат долгие годы без потери своего внешнего вида и функциональности, нужно обратить внимание на качество и стойкость к атмосферным явлениям всех металлических элементов, включая петли, пружины, каркас, само полотно.

Тепло- и шумоизоляция. Если необходимо сохранить в помещении хорошие тепловые показатели и уменьшить уровень шума, специалисты рекомендуют обратить внимание на толщину панелей и наличие уплотнителя

Противовзломные свойства. Ворота, которые направлены на обеспечение надежной защиты от проникновения, снабжаются специальными механизмами — противовзломными замками и плотными панелями, крепко сцепленными друг с другом, повредить которые практически невозможно.

Электропривод. Покупая конструкции с электрическим приводом, нужно убедиться в том, что он оснащен системой автоблокировки, которая срабатывает при попадании в створку чужеродного предмета. Также электропривод должен иметь механизм, замедляющий скорость движения, что даст возможность уменьшить нагрузку во время опускания полотна.

Узнайте, как сделать мансардную, двускатую крышу, как покрыть ее ондулином, металлочерепицей.

Тонкости эксплуатации

Смонтировав сегментные гаражные ворота и запустив их в эксплуатацию, стоит придерживаться правил работы с ними. Категорически запрещается:

• открывать подобные двери резкими толчками, подвергать ударам или использовать подручные средства в виде лома или досок;
• мешать подъему и опусканию дверного полотна;
• производить закрывание, придерживая полотно руками;
• использовать воротные конструкции при обнаружении видимых невооруженным глазом повреждений роликов, пружин, тросов и т.д.

Кроме того, запрещается смазывать направляющие дверей консистентными смазками, применять для чистки агрессивные химические вещества, использовать абразивы.

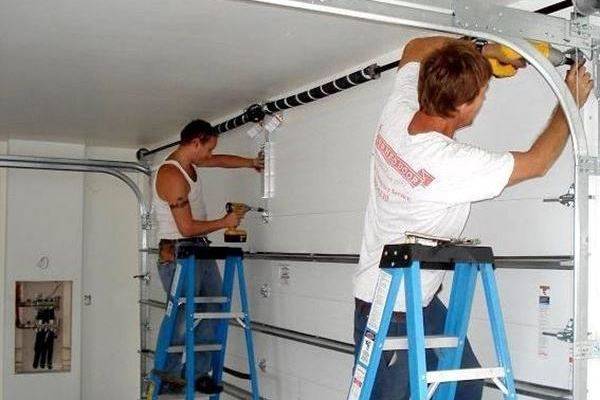

Установка направляющих

Перед началом установки следует нанести разметку на проем с обеих сторон, на расстоянии 1 м от нулевой метки. От нее нужно провести две вертикальные полосы, которые обозначат места крепления направляющих.

Вертикальных

Установка вертикальных направляющих стартует с монтажа уплотнительных вставок и их подрезки, при необходимости. Если вставки были в комплекте с воротами, в корректировке размеров они не нуждаются.

Дальнейшим шагом является соединение при помощи болтов опорных стоек и нащельника.

Важно! Каркас ворот нужно формировать в горизонтальном положении, на ровном полу. Крепление вертикальных направляющих осуществляется строго по инструкции, посредством саморезов, шурупов, в зависимости от типа стен

Перекос расположения профиля по высоте не должен быть больше 3 мм, по вертикали — 1 мм на каждые 1 м длины

Крепление вертикальных направляющих осуществляется строго по инструкции, посредством саморезов, шурупов, в зависимости от типа стен. Перекос расположения профиля по высоте не должен быть больше 3 мм, по вертикали — 1 мм на каждые 1 м длины.

Если отклонения превышают данные показатели, надо выровнять раму, используя металлические подкладки. Категорически запрещается использовать в этих целях монтажную пену или деревянные бруски.

Мангал — это не просто приспособление для приготовления пищи, а скорее культовая вещь. Узнайте, как сделать компактный мангал, мангал из камня.

Горизонтальных

Фиксация направляющих по горизонтали происходит по такому алгоритму:

1. Направляющую соединяют с радиусным профилем и крепят к опорной стойке.
2. Параллельно, таким же способом, закрепляют другую направляющую.
3. Осуществляют фиксацию горизонтальных профилей к потолку посредством подвесов. Передний размещается на расстоянии 900 мм от проема, задний — на 300 мм от края. Остальные располагают на одинаковой длине друг от друга.
4. Части, которые выступают, подрезают. Время от времени проверяют равенство расположения профилей по диагонали.
5. Устанавливают заднюю перемычку.

При правильном подходе своими руками можно построить баню, погреб с вентиляцией, овчарню, свинарник, курятник с вентиляцией, веранду, перголу, отмостку дома, коптильню горячего и холодного копчения.
В декоре придомового пространства можно найти место для водопада, альпийской горки, фонтана, клумбы из камней, из колесных шин, с пряными травами, шпалеры, розария, миксбордера, сухого ручья, рокария, качелей.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

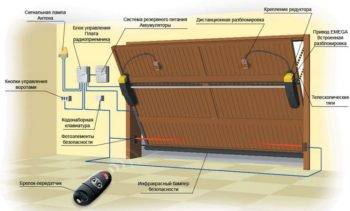

Чертеж автоматических гаражных ворот.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться.
Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот. Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные.
К открытым на 90 градусов створкам приваривается кронштейн.
Установка приводов к кронштейнам.
Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма.
После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов.
Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство.
Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

1. Проверить работу самой конструкции, она должна плавно передвигаться.
2. Собрать привод в согласно инструкции, внимательно следуя указаниям.
3. Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
4. Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
5. Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
6. Провести электропроводку.
7. Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Распашные ворота для гаража.

Автоматика на откатные ворота устанавливается в несколько этапов:

1. Установка монтажного основания.
   При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
2. Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
3. Проверить перемычки на плате управления, подать питание и запрограммировать пульты.
   Также не стоит забывать о настройке времени и усилия.
4. Устанавливаются фотоэлементы и сигнальная лампа.
   Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
5. Проверяется работа конструкции.

Конструкция секционных ворот, их монтаж и эксплуатация

Приступая к сборке и монтажу на место секционных ворот, необходимо будет проверить комплектность всех их частей. К ним относят:

• основное полотно;
• устройства для уравновешивания конструкции с помощью пружин при движении;
• направляющие модули;
• электропривод ворот;
• замки.

Отдельно стоит выяснить вопрос о том, как сделать систему дистанционного управления и открывания ворот. Если данные системы будут слишком сложны в монтаже, имеет смысл привлечь специалиста со стороны для их установки.

Принцип работы секционных систем состоит в том, что их секции, соединяемые при помощи петель, двигаются по шинам, смонтированным по краям дверного проема.

При открывании гаража эти элементы конструкции складываются сверху дверной рамы. Стоит приобретать такой их тип, который покрыт полимерной защитной пленкой. Благодаря ей и системе уплотнителей, в которую входит, например, нижний уплотнитель на пол, данные конструкции могут работать при температуре от -50 до +60 °C.

Установка раздвижных конструкций

Чтобы установить гаражные ворота откатного типа следует начать с фундамента. Поскольку конструкция не только тяжёлая, но ещё и находится в подвешенном состоянии, потребуется прочный фундамент.

Размер траншеи будет зависеть от подготовленной закладной для раздвижной конструкции. Поскольку ворота располагаются впритык к забору, копать траншею не всегда удобно, поэтому можно размягчить грунт буром. В процессе кладки фундамента нужно установить в проёме швеллер и залить его бетоном.

Чертеж проема для установки ворот.

Спустя некоторое время после бетонирования можно монтировать откатные ворот:

Приварить к швеллеру регулируемые подставки, которые должны быть в одной оси.
Это важно, поэтому проверьте расположение с помощью лазерного уровня либо натянутого между ними шнура. Также немаловажно сделать отступ от краёв: возле столба – на 15 см, а с другой стороны – на 10 см

Расстояние от боковых сторон швеллера должно быть равным.

После приваривания пластин подставок нужно закрепить на них роликовые тележки путём накручивания по одной гайке на шпильки и надевания шайбы.
Затем на сами тележки необходимо надеть шайбу на каждую шпильку и накрутить гайку.

Установив роликовые опоры переходим непосредственно к монтажу воротного полотна.
На данном этапе производится навес конструкции без регулировок, поскольку потребуется установить фурнитуру, которая выполняет роль поддержки полотна.

Установка поддерживающих роликов, улавливающих створ ворот.
Внизу конструкции нужно закрепить концевой ролик и нижний ловитель. В процессе закрывания он должен упираться в ловитель, тем самым обеспечивая отсутствие подвешенного состояния полотна и уменьшение нагрузки на фундамент.
На заключительном этапе выполняется регулировка ворот и подключение автоматики, если она была запланирована.

Если раздвижные ворота будут работать от электропривода либо на них планируется установка камеры, то после 1 этапа понадобится проводка электрокабеля.

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.
