Автоматические ворота: критерии выбора

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

• веса, ширины, парусности створок при действии ветра;
• направления, в котором будет происходить открывание воротных частей;
• выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

• «2-1», если нет необходимости в нажатии клавиши «Стоп»;
• «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

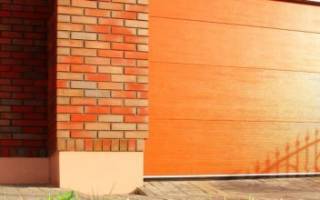

Особенности секционных ворот

Конструкция ворот этого типа относительно проста, но очень надежна. Именно благодаря ей срочный ремонт ворот может потребоваться только в случае механического повреждения или нарушения правил эксплуатации. Полотно составляют несколько сэндвич-панелей, крепко зафиксированных между собой. Их перемещение осуществляется с помощью роликовых направляющих, расположенных на потолке и стене.

Секционные ворота можно закрывать и открывать вручную, используя специально подобранные торсионные пружины. Однако габаритные модели для удобства лучше оснастить электрическим или механическим приводом, который приводится в действие дистанционным пультом или стационарной кнопкой переключения. Не допустят обрыва массивной конструкции храповые муфты, что делает ворота безопасными.

Виды конструкций

Конечно, автоматические ворота – вещь очень удобная, пользующаяся большим спросом на рынке. И спрос, как известно, рождает предложение, поэтому их ассортимент на рынке представлен большой. Но все многообразие ворот можно разделить на три типа:

• распашные;
• откатные (раздвижные);
• гаражные.

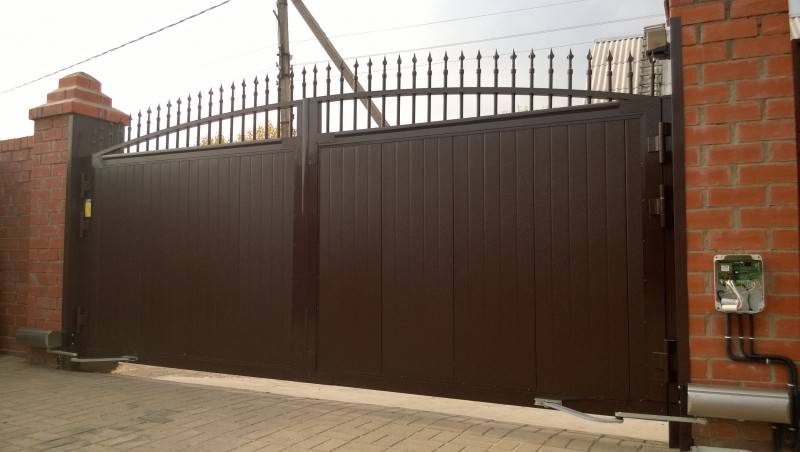

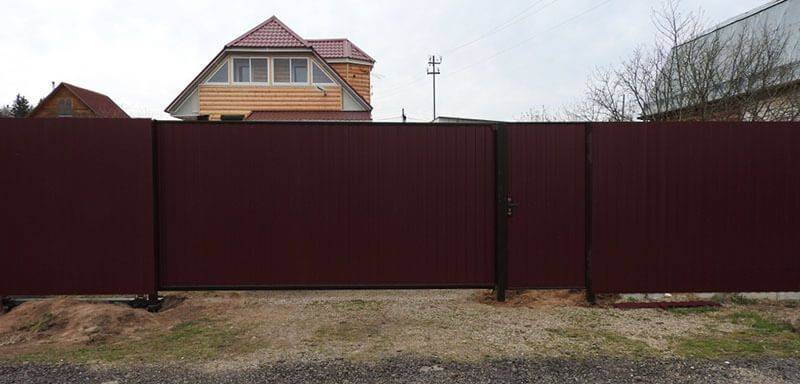

Если говорить о распашных воротах, то это стандартные, самые распространенные ворота. Они двустворчатые, каждая створка представляет собой несущую раму, которая заполнена полотном и прикреплена поворотными петлями к вертикальному основанию. Створки по желанию владельца можно сделать как открывающимися наружу, так и внутрь.

Эта разновидность ворот популярна в частных домах, но используется и для коммерческих объектов. Хорошо смотрятся распашные автоматические ворота в роли въездных, обеспечивая дополнительную охрану коттеджей и садовых участков.

Плюсы этого вида ворот:

• Стоят недорого (стоимость зависит от размера створок);
• Их просто изготовить;
• Высокая степень защиты от взлома;
• Полотна имеют низкий уровень теплопроводимости;
• Можно врезать калитку с дополнительным запирающим устройством.

Есть у них и минусы. Главный среди них – это необходимость достаточного количества места для открывания таких ворот. Если места нет, конструкцию установить невозможно. Также сильный ветер может нанести вред створкам ворот, деформировав их.

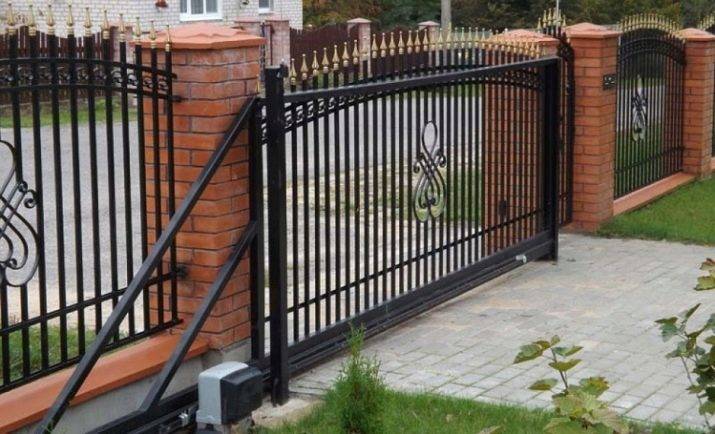

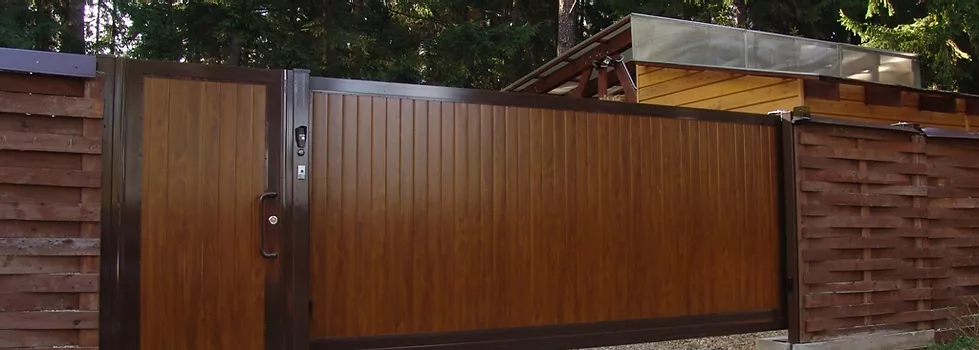

Откатные ворота – это роликовая конструкция, чаще всего одностворчатая. Сложности в ее техническом устройстве нет, поэтому можно сделать ее самостоятельно. При этом эксплуатация таких устройств достаточно сложная. Главное достоинство этого типа ворот в том, что они экономят пространство, кроме того, нет нужды чистить площадку перед ними. Полотно для таких ворот может быть исполнено из любого материала, пригодного для изготовления заборов – дерево, металл, профнастил и прочих. Откатные ворота сконструированы таким образом, что могут бесперебойно работать во время снегопада и сильного ветра. Лед им также не помеха. Кроме того, они очень компактны.

Преимущества это вида ворот следующие:

• можно смонтировать смотровое окно или встроенную калитку;
• нет ограничений по высоте проема;
• экономится свободное место возле ворот (как спереди, так и сзади);
• устойчивы к воздействию ветра;
• устойчивы к взлому.

Что касается гаражных ворот, они могут быть:

• роллетного типа;
• подъемно-поворотного типа;
• секционные складные.

Главное отличие гаражных ворот от других типов – они вертикальные и складные. Роллетная конструкция состоит из металлопластиковых реек, которые соединены подвижным замком. При открытии ворот рейки «уезжают» вверх, в области стыка стены и потолка образуя прямой угол и преодолевая его. Подъемно-поворотный механизм очень сложно монтировать и эксплуатировать, при открывании ворот конструкция уходит вверх параллельно потолку и освобождает въезд в гараж.

Кроме перечисленных трех видов, можно также установить распашные ворота. Их конструкция стандартная и мало чем отличается от классических распашных ворот.

Есть еще один вид гаражных ворот – рулонные. В отличие от остальных видов, для их установки не нужно свободного места. Полотно гибкое и легкое в обращении, сырьем для их изготовления является пенополиуретан. Устанавливать эту конструкцию можно с обеих сторон проема – и с наружной, и с внутренней. Размеры рулонных ворот существенно увеличены относительно любых других видов. Ширина может быть до 1,2 м, а высота – до 1 м.

Рулонные ворота обладают большой компактностью как в сложенном виде, так и в открытом. Могут быть установлены (помимо гаража) на складах и в торговых павильонах.

Разумеется, электропривод установлен на каждых воротах. Именно благодаря этому работает автоматика. Разница лишь в их типах, например, на конструкцию в дверях гаража устанавливается электропривод потолочного типа.

Подготовка к монтажу откатных ворот

Когда установили каркас, приступают к монтажу двигателя и автоматики, используемой для раздвижных ворот. Для начала на ростверк устанавливают платформу с отверстиями для крепления, на которой будет монтироваться двигатель. Для начинающих лучше взять специализированный мотор с инструкцией по настройке и установке. Рассмотреть на примере можно установку системы Came Bxv Brown, в комплект которой входят все нужные элементы.

Прежде чем своими руками установить мотор, потребуется подобрать цепь по длине ворот, которая бы подходила для шестерни, придающей движение полотну. Нужно выбрать специальную цепь, или же вручную покрыть её противокоррозийными составами, и установить на низ створки. Монтаж лучше производить до закрепления профилированного листа, иначе он затруднит доступ.

После того как подготовлено место для двигателя и цепь, требуется провести разметочные работы, которые будут показывать предел, до которого створка будет открываться

Это важно для того, чтобы установить один из фотоэлементов в правильном месте. Лучше всего оставить зазор в 2-3 см, чтобы предотвратить работу мотора при полностью отъехавшем полотне

Если не оставить зазор, то механизм будет быстро изнашиваться, а также возможно срывание цепи.

Как сделать своими руками?

Автоматические ворота при всех своих достоинствах и удобствах имеют один довольно существенный минус, а именно высокую стоимость, причем чем известнее бренд, выпускающий такое ограждение, тем более дорогостоящим будет его товар. Можно сделать такие ворота и своими руками для личных нужд. Решив изготовить автоматические ворота собственноручно, стоит отдать предпочтение максимально простым, но в то же время надежным конструкциям. Именно поэтому здесь будет описано пошаговое создание ограждения наиболее простого типа, а именно откатной модели.

В первую очередь, это связано с удобством дальнейшей эксплуатации таких ворот. Также в них при необходимости можно установить двери, если в них возникнет необходимость. Такие самодельные ворота лучше всего устанавливать к себе во двор, в частный дом или на дачу.

Перед тем, как приступать к непосредственному изготовлению автоматических ворот, необходимо приобрести специальный комплект фурнитуры, который будет состоять из:

• резиновых заглушек;
• верхних поддерживающих роликов;
• накатных роликов;
• направляющего профиля;
• роликовых кареток;
• двух уловителей.

Последующие этапы работы буду выглядеть так:

• Необходимо определиться с размерами ворот. Стоит помнить, что именно этот параметр будет ключевым при покупке фурнитуры.
• Установка опорных столбов с углублением их в грунт не менее чем на 100 см. В качестве опоры лучше всего выбирать стальную трубу, бетонные или кирпичные столбы. Под низ опоры необходимо подложить специальную подушку из щебня. Сам столб должен заливаться бетонным раствором.

Создание фундамента включает в себя несколько этапов:

• Выкапывание и обустройство котлована. Соотношение ширины и глубины – 100х45 см. Длина котлована должна быть равна половине длины воротного полотна.
• Из швеллера шириной 20 см и арматуры с сечением 12 изготавливают банкетку в форме буквы «П». Для этого арматуру режут на куски длиной в 1 м, приваривают к швеллеру.
• Теперь банкетку устанавливают и заливают бетоном.

Это основные этапы подготовки. После заливки банкетки бетоном, всей конструкции необходимо дать полностью застыть на протяжении не менее 3 суток. Только по истечении этого времени можно приступать к дальнейшему изготовлению конструкции.

Можно изготавливать непосредственно уличные ворота:

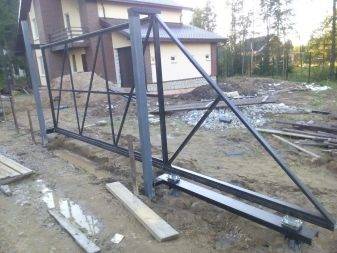

Изготовление опорной рамы из стальной трубы. Необходимо из трубы вырезать нужные по длине отрезки, очистить их от жира и ржавчины, затем соединить их вместе сваркой. После этого швы расчистить, загрунтовать и покрасить всю конструкцию.

• Теперь в раму необходимо вшить сами полотна. Можно взять те, которые реализовывались в комплекте, а можно вырезать их самостоятельно из наиболее подходящего материала. Лучше отдавать предпочтение стальным листам или алюминиевому профилю со стальным армированием.
• Окраска и грунтовка ворот. Сначала необходимо тщательно загрунтовать всю конструкцию, дать ей тщательно просохнуть, а уже сверху наносить краску. Лучше использовать алкидные растворы, которые наносятся не менее чем в два слоя.
• Производить крепление полотен к раме лучше всего специальными заклепками или саморезами.

Заключительный этап монтажа автоматических ворот состоит из нескольких действий:

• Ролики устанавливаются в банкетку и заправляются в несущую балку.
• Воротное полотно выставляется идеально ровно по уровню.
• При помощи сварки роликовые телеги крепятся к швеллеру.
• Улавливатели привариваются к опорным столбам.
• Теперь необходимо установить автоматику. Она приобретается заранее в том же месте, где и фурнитура для ворот. Лучше сразу побеспокоиться о том, что приобрести качественный двигатель и привод, ведь перепрограммировать потом всю систему будет сложно. Иногда автоматика идет уже в комплекте с фурнитурой.

Заключительным этапом станет тестирование. Если все этапы работ были проведены правильно и без спешки, то автоматические ворота собственного изготовления должны работать без нареканий.

Популярные модели автоматических систем ворот от итальянских производителей

Для устройства автоматических ворот лучше всего купить готовый набор, специально предназначенный для определённой конструкции. Существуют несколько самых распространённых фирм, поставляющих надёжные комплекты: Came, Nice, Faac. Одной из популярных является итальянская CAME, разрабатывающая автоматические системы ворот уже в течение 40 лет.

Новейшей линейкой для открытия ворот является Brown, в комплектах которой обязательно поставляются 2 пульта, набор фотоэлементов, лампа, сигнализирующая об открытии или закрытии ворот. Наборы отличаются только из-за вида ворот, для распашных 2 линейных или рычажных привода или 1 привод со встроенным блоком управления для раздвижных. На все наборы дается полная гарантия на 3 года.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Основные разновидности приводных систем

На сегодняшний день существуют три типа автоматических приводов, приводящих в работу створки ворот.

1. По внешнему виду напоминает футляр вытянутой формы. Он отличается простотой конструкции. Преимуществом является высокая надежность конструкции. Высокие нагрузки не нарушают его эксплуатационные качества. Внутри футляра располагается червячная передача. Редуктор располагается в задней части корпуса. При включении редуктор начинает оказывать влияние на передачу, которая толкает либо тянет створку. Для производства корпуса линейного привода используется металл, покрытый порошковой краской. Механизм может использоваться на любом типе конструкции. Располагается привод на опорной балке в области средины полотна.

2. Также состоит из редуктора, но вместо передачи используется два рычага, подвижного типа. Механизм редуктора располагается на столбе, а подвижный рычаг на створке. Зачастую привод открывает створки внутрь.

Выбор привода зависит от индивидуальных предпочтений. Также стоит предварительно оценить какой тип использовать в конкретном случае целесообразно. Конструктивные особенности не дают возможность использовать один тип привода, тогда как другой вариант подойдет идеально.

Подключение готового блока управления

Если вы приобрели готовый блок управления, его нужно подключить, и сделать это нужно правильно. Сигнальная лампа и антенна имеют всего два или три провода: фаза и ноль и иногда заземление. На самом блоке проводов больше, есть провода для подключения

• антенны,
• лампы,
• движущих приводов,
• фотоэлементов,
• программатора для настройки,
• в некоторых случаях — дополнительного освещения, также обязательно есть кабель питания.

Схема подключение блока управления может быть такой, как на рисунке.

• Контакты 1 и 2 предназначены для подключения выносной антенны.
• Контакты 3-6 предназначены для подключения клавиатуры, с которой задаются настройки системы.
• К контактам 7 8 подключен маячок.
• К контактам 9-10 — один или два привода,
• К контактам 11-12 — фотоэлементы.
• Контакты 13 и 14 предназначены для подключения дополнительной лампы освещения.
• 15-17 предназначены для подключения электропитания: 15 — ноль, 16 — фаза, 17 — земля.

Блок управления помещают в пыле- и влагозащитный кожух, степень защиты которого должна быть не менее IP 54 (полная защита от пыли, защита от брызг воды).

После длительного отключения электричества ворота могут не открываться. Тогда необходимо будет перезапустить систему. В некоторых из них есть аккумулятор, в некоторых — память. Особенности конкретной модели необходимо уточнять у продавца.

Дистанционное управление воротами гаража очень удобно, однако у него есть и минусы. Сейчас можно установить систему дистанционного управления на ворота любой конструкции, для этого нужно купить готовую систему или, если вы разбираетесь в электронике, сделать ее самостоятельно.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

• Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику». Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
• Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно. Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
• Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
• Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

• Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
• Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Ремонт и техническое обслуживание

При необходимости сендвич-панель, пришедшую в негодность, легко заменить.  Следует периодически оценивать состояние петель и роликов. Они моются и смазываются, если конструкция гремит или появляется посторонний шум. Еще одной проблемой может быть обрыв троса.

Если все работы по установке и обслуживанию ворот велись грамотными профессионалами, можно не опасаться проблем с конструкцией и оборудованием, все неполадки быстро устраняются специалистами. Секционные ворота просты в использовании и надежны, поэтому они пользуются устойчивым спросом, который продолжает расти.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

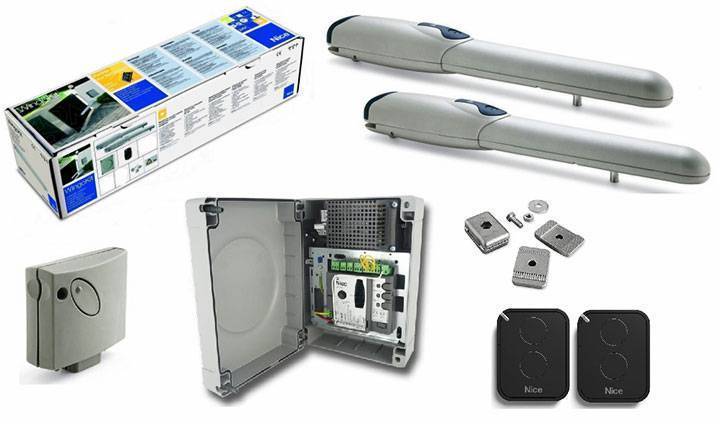

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Особенности распашных ворот

Распашные автоматические ворота с дистанционным открытием в основном используются для оснащения подъездного пути к дому. Они пользуются высоким спросом у потребителей, так как имеют доступную стоимость и отменные характеристики:

• простота монтажа;
• большой ассортимент моделей с разным дизайном оформления;
• высокая степень надежности, обуславливающая долгий срок эксплуатации.

Интересный дизайн автоматических распашных ворот

Материал, использованный для создания распашной конструкции, определяет способность выдерживать отрицательные атмосферные явления – влияние влаги, ультрафиолета, ветра и пыли. Для их производства используются разные виды материалов:

• вагонка;
• профиль из алюминия;
• стальной лист;
• профилированный лист;
• металлические решетки;
• стальные панели.

Распашные ворота из металлического каркаса и дерева

Независимо от вида материалов конструкции в обязательном порядке покрываются составами, улучшающими защитные способности от пагубного воздействия снега, мороза и града. Легкость установки массивных ворот – несомненное преимущество распашных конструкций, но не стоит забывать о необходимости расчищать снег и разбивать лед на подъездной территории к участку и гаражу в зимний период времени.

Автоматические кованые ворота — признак роскоши и достатка

Распашные ворота с дистанционным управлением безупречно оборудованы с точки зрения безопасности эксплуатации. Они комплектуются сигнальной лампой и двусторонними фотоэлементами. Сигнальная лампа со встроенной антенной и кабелем мгновенно начинает светиться во время движения створок ворот. Фотоэлементы внимательно следят за подъездной площадкой: в случае обнаружения любой преграды в виде домашнего животного или любого другого постороннего объекта движение ворот будет прекращено. Таким образом, можно предотвратить столкновение автомобиля с малозаметными во время тумана или ливня объектами на пути.

Стальные распашные ворота из матового металла и полипропилена

Массивные деревянные ворота в гараже на дистанционном управлении

Виды ворот для дачи или гаража

Наиболее распространенными среди автоматических ворот являются два вида:

• распашные;
• откатные.

Распашные ворота

Автоматические распашные ворота представляют собой систему привычных двухстворчатых дверей со смонтированными движущимися механизмами, которые управляются электроприводом. Последний подбирается после анализа ряда параметров:

• размер створок;
• вес всей конструкции;
• длина от боковой стенки до середины дверных петель.

Распашные ворота

Один из главных аргументов, почему покупатели останавливаются на распашных моделях – стоимость. Ворота размером 2х4 м обойдутся всего в 800-1000 у. е. Наличие в створке калитки удорожает изделие на 25-30%.

Откатные автоматические ворота

Автоматические откатные ворота представляют собой одно цельное полотно, которое сдвигается влево или право. Передвигаясь на роликах по рельсе, они не способны обеспечить желаемой герметичности для внутренних помещений, поэтому их принято монтировать на въезде участка.

Среди многочисленных преимуществ выделяют прочность, элегантный вид, способность перекрыть любые по габаритам проемы. Для них не нужна отдельная калитка. Недостатков немного: необходимость в достаточном свободном пространстве и стоимость, которая на 40-50% выше распашных моделей.

Откатные ворота

• рулонные;
• секционные;
• подъемно-поворотные.

Рулонные ворота

Самые компактные из представителей – рулонные ворота, представляющие собой скрепленные шарнирами ламели. Все модели делятся на скоростные и обычные. Среди преимуществ выделяют компактность, долговечность и стойкость ко взлому. Среди недостатков – множество зазоров, способность подъемных механизмов оледеневать зимой, стоимость от 120-150 у. е. за кв. м.

Рулонные ворота

Подъемно-поворотные ворота

Подъемно-поворотные модели представляют собой цельное полотно, которое делается из профилированного настила или сэндвич панелей. Они устанавливаются в гараже, обеспечивая полную герметичность. Поднимаясь, створка прячется под потолком, удерживаясь мощными пружинными механизмами.

Среди достоинств подъемно-поворотных ворот отмечают бесшумность, стойкость ко взлому и плотное прилегание к раме. Недостатки – быстро изнашиваются пружины и стоимость, которая варьируется в пределах 3-10 тысяч у. е.

Подъемно-поворотные ворота

Секционные ворота

Одними из самых популярных считаются секционные ворота, которые объединяют все преимущества подъемно-поворотных и рулонных моделей. Состоящие из барабана, торсионного пружинного вала и направляющих рельс, створки поднимаются средними по мощности механизмами (около 0.5 кВт). Примерная стоимость таких моделей – 1.8-2 тысяч у. е.

Российские производители устройств автоматики для въездных и гаражных ворот

Известная российская фирма Doorhan поставляет приводы для распашных, откатных и роллетных ворот. Механизмы востребованы из-за простоты установки, надежности в работе и демократичности цен.

Для выбора привода рулонных моделей необходимо решить какой способ поднятия ламелей будет лучше. Принцип работы этих устройств заключается в том, что роллеты или секции поднимаются с помощью двигателя, прикрепленного к обычному валу.

Для эксплуатации в зимних условиях отлично зарекомендовали себя модели белорусской марки Алютех. В процессе выпуска автоматических систем для ворот производители проводят тестирование моделей, подходящих для работы именно в климатических зонах России, поэтому этот бренд пользуется большой популярностью у потребителя.

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот:

• распашные;
• откатные;
• гаражные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Гаражные ворота роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.
