Схема подключения проходного выключателя: подключаем пошагово с двух и трех мест

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга

При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй

Теперь переходим непосредственно к самой работе по переделке устройства:

• Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
• Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

• С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
• Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.
Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.
Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.
Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Работа схемы проходного выключателя

Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя

Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже

В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор.
Как подключить проходной выключатель с двух точек полная схема монтажа

Полезные сведения

Ошибки при подключении

При этом этапе поиска и подключения основной клеммы в проходном выключателе совершают ошибку. Многие почему-то не проверяют схему и наивно полагают, что общая клемма – это та, где лишь один контакт. Если собрать схему таким образом, то переключатели будут неправильно  работать, потому что все они зависят друг от друга. Помните о том, что на разных выключателях общий контакт может быть где угодно! Лучше всего его вызвонить «вживую», при помощи индикаторной отвертки или тестера. Чаще всего с такой проблемой можно столкнуться при замене или монтаже переключателей от разных фирм. Если ранее все работало, а после замены схемы перестала функционировать, значит, вы перепутали провода.

Еще может быть и такой вариант, что новый переключатель совсем не  проходной

Также важно помнить о тои, что подсветку внутри изделия не может влиять на принцип переключений. Еще одной популярной ошибкой является неправильное подключение перекрестных провода, когда оба кабеля с первого проходного переключателя усаживают на верхние контакты, а со второго на верхние

Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода требуется крест-накрест.

https://youtube.com/watch?v=3yLQJbjN8Eo

Недостатки

Первый недостаток заключается в том, что нет конкретного положения клавиш ВЫКЛ или ВКЛ, которые есть в стандартных. Если перегорела лампа и ее следует заменить, то при подобной схеме можно не сразу понять, включен свет или выключен. Будет неприятно, когда при замене лампа может попросту взорваться около глаз. В таком случае самым простым и безопасным способом будет отключение автомата освещения в щитке. Вторым недостатком является большое число соединений в распаечных коробках. Чем больше у вас световых точек, тем больше их количество в распределительной коробке. Подключение кабеля по схемам без распаечных коробок уменьшит число соединений, но может в несколько раз увеличить или расход кабеля, или число жил. Если у вас проводка идет под потолок, то потребуется оттуда опускать провод для каждого переключателя, а после поднимать вверх. Лучший вариант здесь – использование реле импульсного типа.

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Принципиальные электрические схемы управления освещением

Рассмотрим схемы установки выключателей для одного прибора в разных точках помещения, а также управление несколькими группами осветительных приборов из нескольких мест.

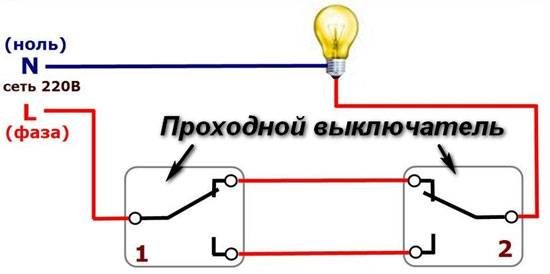

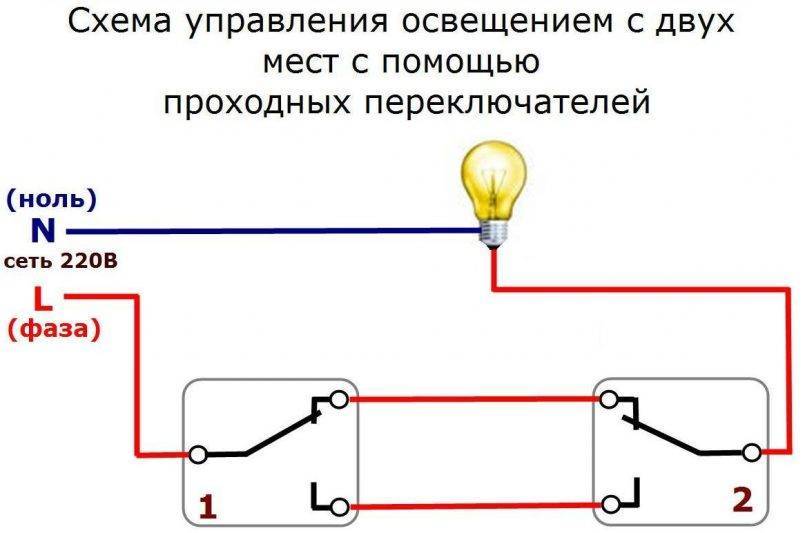

Схема управления освещением с двух мест: два проходных выключателя

Для включения осветительных приборов из двух мест собирается система из двух проходных одноклавишных выключателей и проводников необходимой длины. К осветительному прибору подводится нулевой провод. А к первому выключателю, на его входной контакт, подводят фазу. Два контакта выхода первого выключателя соединяются с двумя выходами второго выключателя. А от входа второго выключателя тянут фазу к осветительному прибору.

Например, мы имеем два выключателя. Условно назовем их Вкл1 и Вкл2. Каждый из них имеет по три контакта: №1, №2, №3 и №1’, №2’, №3’ соответственно. Тогда на контакт №1’ Вкл2 подключается фазный провод, а к контакту №1 Вкл1 провод от осветительного прибора. Контакты №2 и №2’ соединяются друг с другом, то же самое делают и с контактами №3 и №3’. Именно в этом и состоит принцип перекидывания фазы с одних контактов на другие, а, следовательно, и возможность работы проходных выключателей.

Данная схема представлена для включения света из двух мест. Схемы для систем из трех, четырёх и более мест выглядят сложнее, но принцип работы остается неизменным.

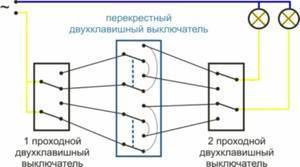

Схема управления освещением с трёх и более мест: использование перекрёстных выключателей

Метод включения лампочек из трех и более мест отличается тем, что в схему добавляется специальный перекрестный переключатель. Конструктивно такое устройство имеет два контакта на входе и два контакта на выходе, что позволяет ему перекидывать контакты. Он может располагаться в любой удобной точке помещения между двумя одинарными проходными выключателями. Фаза подводится на входной контакт первого проходного выключателя, два его выхода подключаются к выходам перекрестного переключателя. От двух оставшихся выходов переключателя провода тянут к выходам второго выключателя, а от его входа подключают осветительный прибор (на который уже подключен нулевой проводник). Звучит сложно, но на самом деле устроено достаточно просто.

Места использования

Помимо спальни похожие ситуации могут возникать достаточно часто. Одним из таких примеров будет коридор, причем это касается как жилых помещений, так и технических. Приходите вы вечером домой, открыли дверь, включили свет в коридоре, и уже готовы идти в нужную вам комнату, но понимаете, что свет надо бы выключить.

Та же ситуация – идти в темноте, или ходить туда-сюда. Подключение проходных выключателей при входе в квартиру, и при входах во все комнаты может сделать вашу жизнь, и вашей семьи намного удобнее.

Еще интереснее ситуация с лестницами в частных домах на несколько этажей. Есть несколько вариантов: если лестница простая, и не меняет направление, можно возле нее установить выключатель для света на следующем этаже, но странно будет спускаться на этаж вниз, чтоб выключить свет в одном помещении.

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

• двумя независимыми светильниками/люстарами;
• двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

• входных — 2;
• выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Рекомендации по монтажу

Проходные выключатели – удобный способ управления светом в просторных жилых помещениях. Но несмотря на то, что схема их подключения достаточно легкая, все же определенные знания и навыки в электротехнике при установке лишними точно не будут.

Самый сложный процесс, который предстоит монтажнику – это устройство скрытой проводки к будущим точкам монтажа выключателей и осветительным приборам от распределительных коробок. Для такого вида работ необходим навык штробления стен и специальный инструмент (штроборез с алмазными дисками, перфоратор, промышленный пылесос). Завершая работы по укладке электрического кабеля, обязательно тестируют все линии на предмет обрывов и правильности подключения, а для этого понадобится мультиметр с прозвонкой.  А вот любые выключатели, в том числе и проходные, окончательно монтируют только после завершения всех чистовых отделочных работ.

При выборе проходных выключателей лучше всего ориентироваться на именитых иностранных производителей электротехнической продукции: Legrand, ABB, Sneider Electric. Но если бюджет ограничен, то можно приобрести и отечественные варианты.

И самое главное, помните: электричество – опасно для жизни, все работы производите только при отключённом электропитании и с соблюдением правил электробезопасности!
