Как подключить однофазный электросчетчик Меркурий 201

Подключение счетчика меркурий 201 — твойдомстройсервис.рф

Важно, чтобы прибор был сертифицирован согласно законодательству и внесен в единый государственный реестр измерительного оборудования, об этом должна свидетельствовать отметка в паспорте. Справа на лицевой стороне находится техническая информация в виде таблицы

Поэтому для данного счётчика необходимо подобрать автоматический выключатель для его защиты от токов короткого замыкания. По классу точности в приборе предусмотрен технологический запас

Справа на лицевой стороне находится техническая информация в виде таблицы. Поэтому для данного счётчика необходимо подобрать автоматический выключатель для его защиты от токов короткого замыкания. По классу точности в приборе предусмотрен технологический запас.

При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления. Контактные винты необходимо закручивать с достаточным усилием — необходимо обеспечить хороший контакт. При подключенном к электросети счетчике, загорается красная лампочка — индикатор.

Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу. Демагнитизатор для счётчика промышленного типа Важный итог: зная все технологии поверки счетчика в домашних условиях, пользователь моет быть уверен что он не переплачивает за использованную электроэнергию. Достаточно иметь общее представление о конструкции и способе подключения, чтобы максимально быстро выполнить монтаж своими руками.

Меркурий 201 и пять его моделей

Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Чтобы подключить счетчик Меркурий

Остановились на этой модели. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. После них присоединяются нулевые проводники. Клемма выхода нуля к нагрузке внутрь. Ответ: Не более двух недель, компания внесит заявление в государственный реестр.

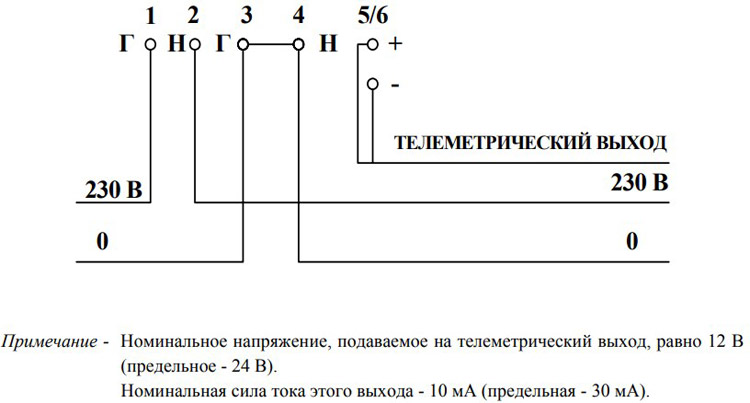

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

1. Питающей фазы от вводного автомата.
2. Фазной нагрузки на питание помещения.
3. Нулевого провода от вводного автомата.
4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

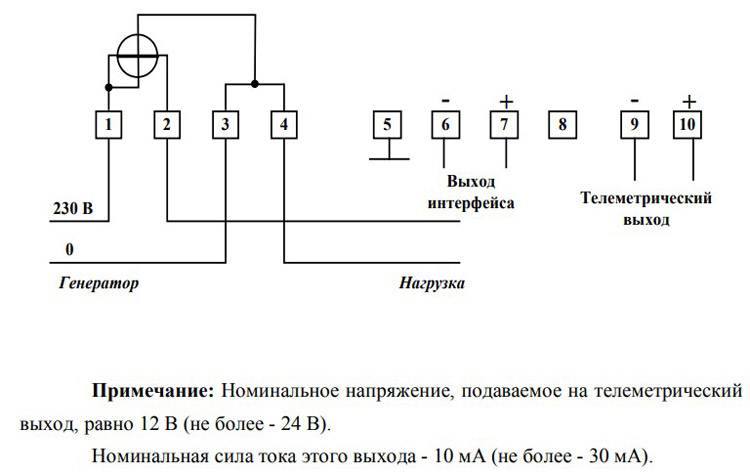

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

• класс точности;
• даты изготовления и поверки;
• номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

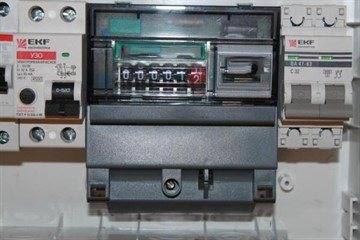

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Обзор трехфазного электросчетчика марки Меркурий 230

Обзор однофазного электрического счетчика Энергомера СЕ 101

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Как поменять счетчик электроэнергии в квартире или частном доме?

Как правильно снять показания со счетчика электроэнергии?

Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

• хранение данных;
• передачу данных;
• ведение журнала измерений;
• вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

• Т1 – пиковая зона;
• Т2 – ночная зона;
• Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

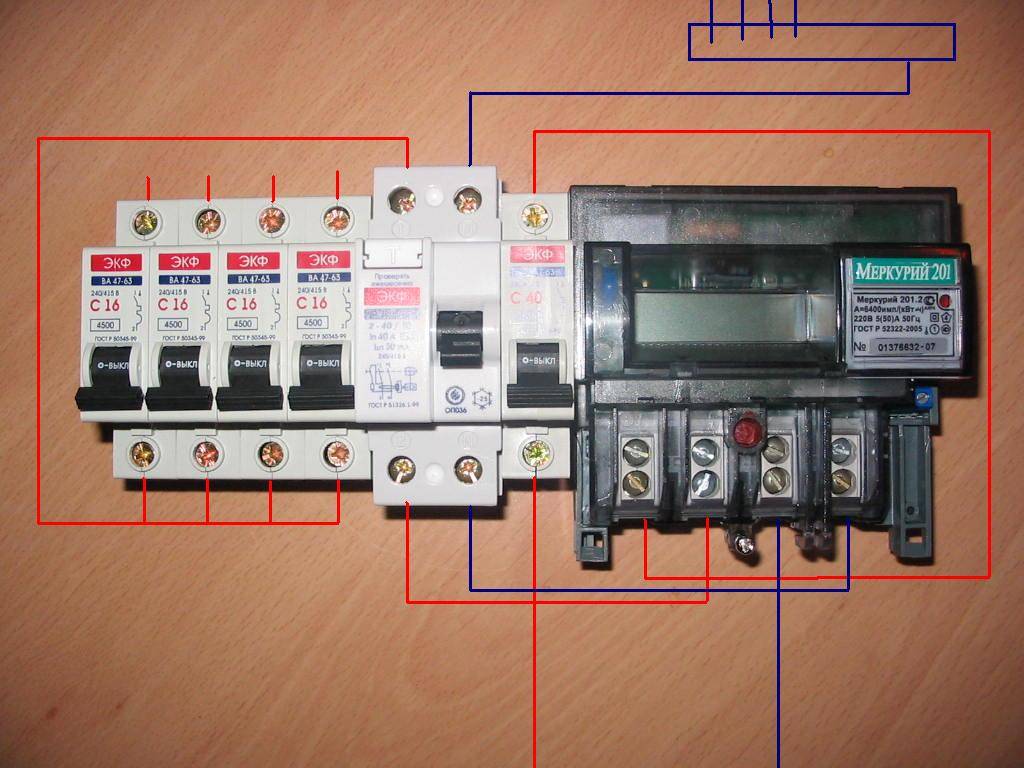

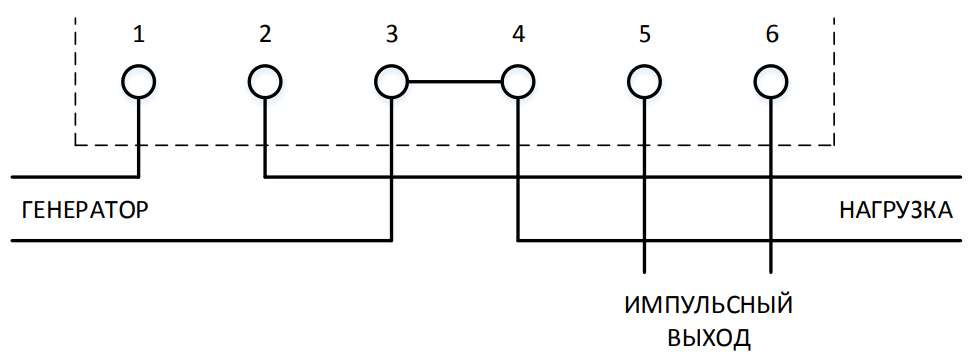

Схема подключения счётчика электроэнергии М. 201 на четыре клеммы с автоматами

Учёт расхода электроэнергии в Меркурий 201 ведётся электронным устройством модульного принципа. На показания прибора не влияет то, прямой или обратной полярностью выполнено подключение. Даже переменой местами входных и выходных проводов или заменой разъёма для нейтрали на фазный вход сбоя в работе этого устройства добиться нельзя.

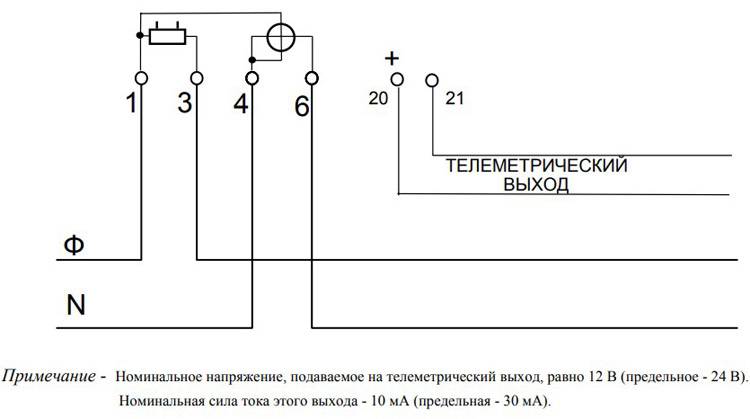

Производитель рекомендует выполнять подключение по очень простой схеме:

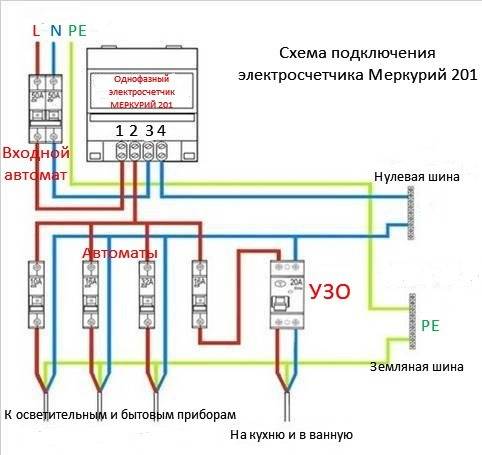

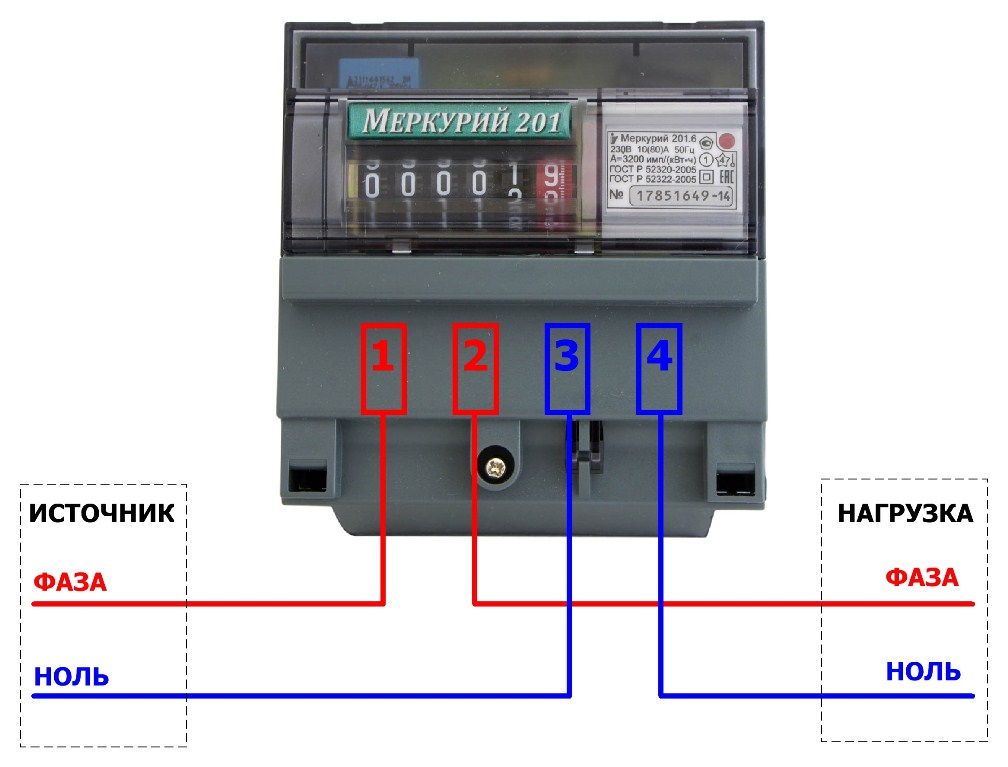

Схема 4-клеммного подключения однофазного счётчика электроэнергии Меркурий 201 с автоматами (СНиП )

Четыре клеммы счётчика Меркурий однофазной конструкции предназначены:

• 1 – клемма для подключения вводного фазного провода;
• 2 – выходная клемма для подключения потребителей электрического тока;
• 3 – вход нейтрали линии электропередачи;
• 4 – выходная клемма для нейтрального провода к потребителям.

При подключении проводов к прибору нужно предварительно снять с него защитную пластиковую панель и выкрутить винты в каждой из четырёх ячеек до такой степени, чтобы в них свободно входили подготовленные, очищенные от изолирующего слоя и выровненные концы проводов. Затем провода нужно вставить в свои ячейки и плотно зажать винтами с помощью крестовой отвёртки.

Это важно! Прежде, чем приступить, к подключению однофазного счетчика Меркурий, следует тщательно изучить его паспорт, руководство по эксплуатации и разобраться со схемой подключения. Для надёжности электрического контакта в каждой ячейке провод зажимается двумя винтами, сначала закручивается верхний винт, затем – нижний. Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой

Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается

Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой. Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается

Для надёжности электрического контакта в каждой ячейке провод зажимается двумя винтами, сначала закручивается верхний винт, затем – нижний. Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой. Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается.

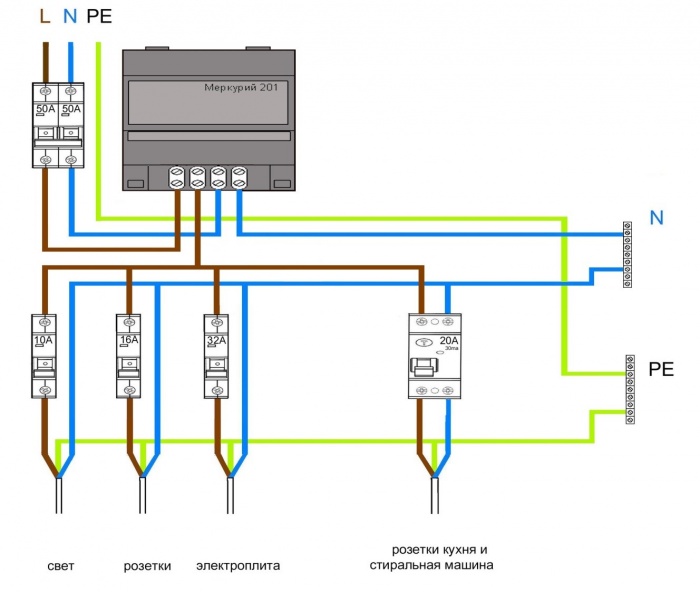

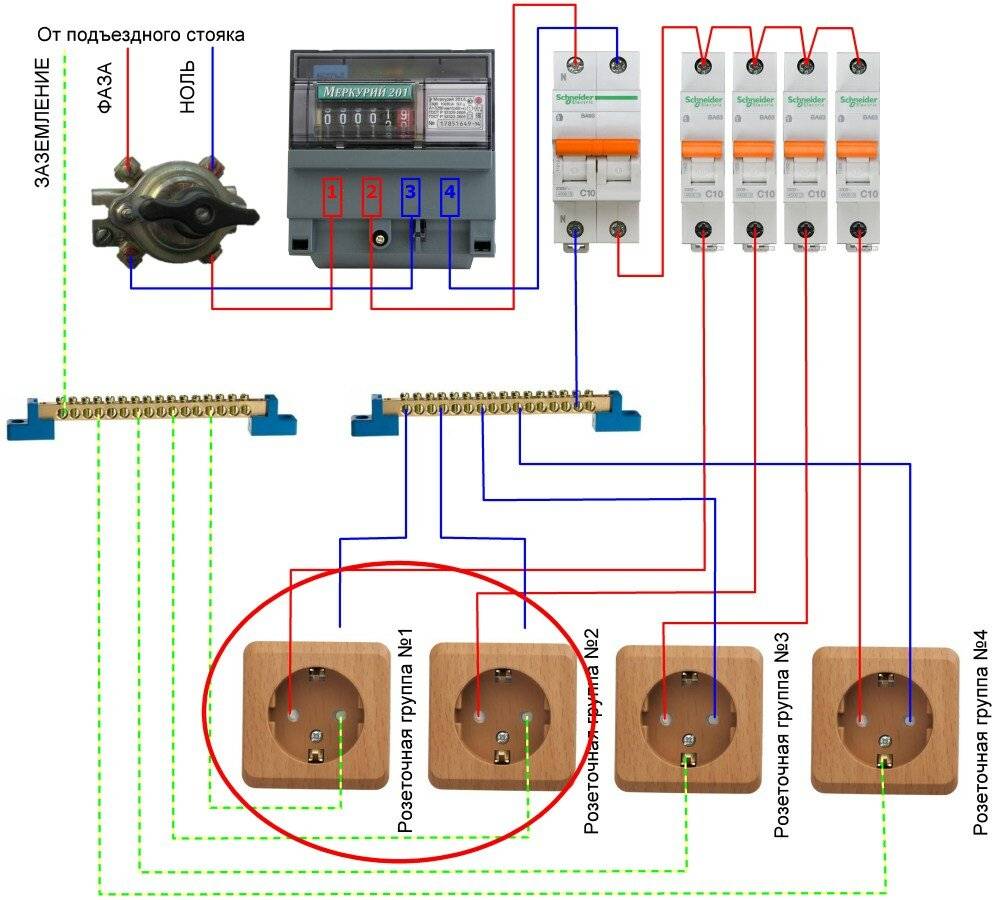

К УЗО подводятся фаза и ноль, к автоматам отключения – фазный провод. В обход автоматов к подключенным потребителям следует проложить защитный и нейтральный контакты. На все потребители, подключаемые через УЗО, нужно подводить и заземляющий контакт.

Выходы из автоматов и устройств защитного отключения служат для подключения осветительных приборов и розеток для маломощных потребителей. УЗО используется для более мощной бытовой техники – стиральной машины, бойлера.

В случае необходимости использовать в квартирной сети потребители с заземлением, используется несколько иная рабочая схема:

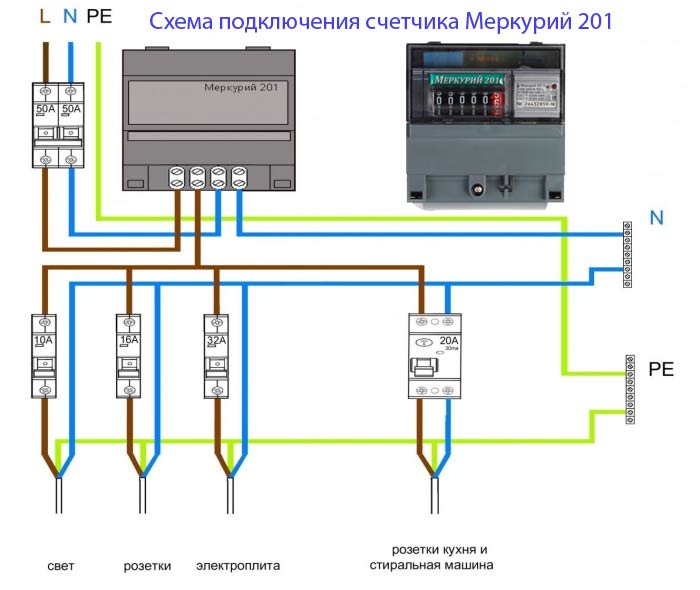

Схема подключения ЭМ с использованием заземляющего провода (СНиП )

Заземляющий провод подходит ко всем розеткам и технологическим разъёмам, обеспечивает защиту бытовых приборов от коротких перегрузок.

Основные требования

Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий
Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.
Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.
Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.
По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.

Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.

Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО.
Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

Разновидности данного счётчика

Данная модель представлена 7-ю исполнениями, различающимися токовыми показателями и разновидностью экрана. Ниже представлены выпускаемые исполнения устройства с указанием различий.

201.1

Значение рабочего и предельного электротока соответственно 5 и 60 А, используется механический способ вывода сведений.

Рекомендуем: Счётчик Меркурий 206 — разновидности и их различия

201.2

Токовые характеристики аналогичны вышеуказанному исполнению, экран – жидкокристаллический.

201.22

От вышеуказанной модели отличается мощностными показателями, остальные параметры идентичны.

201.3

Токовые характеристики соответственно по нормальному и предельному значению – 10 и 80 А, счётное устройство – электромеханическое.

201.5

Значения электротока: 5 А – нормального, 60 А – предельного, механический способ отображения информации, в отличие от всех перечисленных моделей характеризуется передаточным числом по отношению количества импульсов к киловатт-часам – 3200 вместо 6400.

Характеристики надежности электросчетчика «Меркурий-230»

О качестве продукции ООО «НПК «Инкотекс» могут говорить следующие технические характеристики надежности:

• Минимальная наработка на отказ до 150 000 часов;
• Интервал между поверками: 10 лет;
• Средний срок службы прибора— 30 лет;
• Гарантийный срок эксплуатации «Меркурий-230» составляет 3 года с даты выпуска.

Звоните! Специалисты помогут включить счетчик, запрограммируют его на необходимое тарифное расписание.

Главным помощником в экономии электрической энергии — это правильно подобранный счетчик. При покупке нужно будет определиться, какой именно тип счетчика необходим: однофазный или трехфазный.

Считчики данного типа отличаются повышенной надёжностью и техническими характеристиками. Ранее их применяли для контроля за электричеством на производстве и на предприятии. Но на данный момент их используют для устройства системы электричества в загородных домах. В чем такая необходимость? В увеличении количества электробытовой техники, которая требует от сети большей мощности. Было решено провести электрификацию домов. Читайте, как подключить розетку с заземлением .

Если рассматривать различия трехфазного и однофазного счетчика, то первоначально натыкаются на такой параметр, как напряжение. В случае с однофазным устройством оно равняется 220 В, а вот трехфазные счетчики могут работать с напряжением в 380 В. Устройство и принцип работы электродвигателя описаны .

Что касается преимущества трехфазного счетчика над однофазным, то:

• Трехфазное устройство позволяет существенно экономить в темное время суток. Этот параметр равен 50%.
• Модно подобрать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определённому классу точности. Погрешность в данном случае варьируется от 2 до 2,5%.
• Моно нотировать изменения при анализе журнала событий.
• Имеется встроенный модем электросилового типа. Он отвечает за экспорт показателей по сети.

Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки оборудования данного типа.

Виды и устройство

Сегодня существует всего три вида трехфазных счетчиков:

Когда возникает необходимость установить счетчик данного типа, могут возникнуть трудности, которые напрямую связаны с их подключением. Если при монтаже однофазного устройства можно применить одну принципиальную схему, то в случае с трехфазными счетчиками можно использовать различное схематическое исполнение. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться .

Схема подключения

Само собой, что схема подключения трехфазного счётчика будет иметь много схожих моментов с подключением однофазного устройства. Тем не менее, есть и принципиальная разница в этом вопросе. Эта схема будет изображена на корпусе устройства, вернее с обратной стороны его крышки.

Очень важно помнить о том, что при подключении следует соблюдать цветовую последовательность. При этом четные номера проводов – это нагрузка, а нечетные – ввод. Существуют следующие варианты подключения схемы трехфазного счетчика:

Существуют следующие варианты подключения схемы трехфазного счетчика:

Важные ссылки

Далее откручиваем зажимы всех четырех позиций таким образом, чтобы можно было вставить провод в позиции. Фазный провод — белый, нулевой — синий.
Первыми подключаем фазные проводники от питающей сети и нагрузки. Контакт для выхода фазы внутрь квартиры или дома. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки.
Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей. И стоит удостовериться в наличии клейма поверителя и защитной голограммы. В любом случае, выбор сечения провода зависит от установленной мощности потребителя, и как его определить, можно прочитать в статье — Выбор сечения провода.
Подключенные провода аккуратно укладываются, для этого на клеммной крышке имеются перфорированные ячейки для выламывания. Стандартные возможности Меркурия однофазного Запись и хранение данных об израсходованной электрической энергии за следующие промежутки времени: От полного сброса обнуления показаний прибора учета ; За текущие сутки; Учёт электроэнергии осуществляется по однотарифной схеме; Записывает следующие параметры: Действительное значение напряжения, фазного тока; Показывает частоту сети; Укомплектован, в зависимости от модели, практичным жидкокристаллическим дисплеем. После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов. Проверка проводится в домашних условиях самостоятельно, для этого нет необходимости вызывать на дом электрика.
Сама крышка монтируется на корпус максимально плотно. Если автоматов отключения не было предусмотрено при установке прибора, то достаточно отключить из розеток все приборы бытовой техники и выключить осветительные приборы.

Меркурий А также все агрегаты из этой серии могут разделяться на виды в зависимости от допустимого рабочего тока и способа отражения информации о расходе электричества

Это очень важно! После всех подключений и фиксации клемм, защитная крышка устанавливается на свое место

На корпусе счетчика также должны присутствовать голографическая наклейка, подтверждающая подлинность продукта, и клеймо государственного поверителя, свидетельствующее о том, что товар соответствует указанной категории точности. Разновидности счётчика Изготовитель выпускает данную модель в шести исполнениях: Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу.

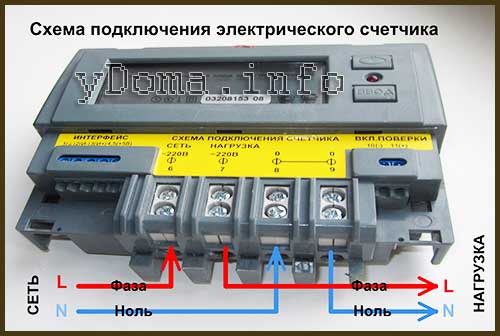

Схема подключения электросчетчика показана на клёммных крышках с внутренней стороны. Перед установкой необходимо проверить класс точности, указанный в паспорте.
Как остановить счетчик Меркурий 201 без магнита.

https://youtube.com/watch?v=28WOv9vpj1E

Особенности в конструкции

Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:

1. безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
2. возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
3. два способа отображения информации.

По последнему признаку счетчики делятся на:

• электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
• электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).

В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.

Электронный счетчик электроэнергии Меркурий 201,2

Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.

Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.

Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:

1. оптрон — импульсный выход (телеметрия);
2. встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
3. оптопорт. Предусмотрена функция «электронная кнопка»;
4. микропроцессор;
5. PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.

Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:

1. относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от , тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного ): в щите приходится выпиливать окно;
2. труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.

«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.

Гарантия на прибор

Изготовитель принимает продукцию на гарантийный ремонт, если на протяжении 3-х лет от дня установки или после 42 месяцев от даты производства произойдёт отказ, обусловленный заводским браком.

Потребитель или торговая организация, предоставляющая изделие для гарантийного обслуживания, должна приложить паспорт аппарата. Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства.
