Как самостоятельно подключить УЗО?
Смертельный для человека ток — 0,1А. Последним этапом является проверка непосредственно УЗО, которая осуществляется путем нажатия кнопки тестирования.
Поломка данного прибора возникает при превышении величины однофазного электротока рабочих параметров. Номинальное рабочее напряжение у них будет одинаковое — В или В.
В домашней электропроводке практикуется применение прибора с током отсечки мА. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
Это может уберечь от поражения электрическим током и спасти здоровье или жизнь. Определитесь со схемой, будет ли у вас устройство защитного отключения на отдельной линии или после счётчика.
Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Смертельный для человека ток — 0,1А. Желательно, не реже раза в месяц проводить проверку с помощью кнопки. Видеоролик демонстрирует, как это делается на практике.
Что такое устройство защитного подключения
Недостаток схемы в сложности поиска места повреждения. Устройство защитного отключения изнутри Принцип работы УЗО состоит в том, что при наличии утечки тока в электропроводке, его величина по проводникам фазы и нуля будет разной.
Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. Негативным моментом в функционале данного устройства считается реакция непосредственно на проявление тока утечки, независимо от источника возникновения. Это также приведет к сбоям в работе. Чтобы большие токи в момент аварии не оказывали негативного воздействия на устройство защитного отключения, его необходимо подключать в схему совместно с автоматом. Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически.
Такая схема не является опасной, но УЗО при ней не будет функционировать, поскольку нарушится его принцип действия. После счетчика, подключают УЗО. Обязательно должна быть установлена шинка заземления.
Трехфазное УЗО принцип работы. Как устроено трехфазное УЗО
Как подключить УЗО без заземления
Важный совет: не рекомендуется использовать УЗО с электронным управлением, поскольку при нарушении питания электронной схемы, аппарат перестает исполнять свою функцию.
Перейдем к самому важному вопросу нашей статьи: какова схема подключения УЗО без заземления?
Совет: необходимо использовать УЗО только в паре с автоматическими выключателями. Делать это необходимо потому, что УЗО обеспечивает защиту электрической цепи только при возникновении токов утечки. Данный аппарат абсолютно не рассчитан на защиту от токов КЗ и перегрузки. Следовательно, УЗО защищает от поражения током, а автоматический выключатель – от сверхтоков, способных привести к пожару, порче проводки и электрооборудования. Исключение составляют только автоматы дифференциальной защиты, которые в своей конструкции объединяют и УЗО и автоматический выключатель.
Что касается самого подключения УЗО, то его можно произвести двумя способами.
Первая схема подключения однофазного УЗО – установить единственный аппарат защиты большой мощности на все электрооборудование дома или квартиры. Данный способ имеет преимущество благодаря тому, что он наиболее простой. После аппарата учета электроэнергии фазный проводник идет на входящие клеммы УЗО, затем с выходящих клемм проводник идет на автоматические выключатели. От автоматов провод идет на питание электрооборудования: розеток и освещения.
Такая схема не занимает много места в распределительном щитке. Недостатком такого способа установки УЗО является то, что при срабатывании отключается все электрооборудование дома или квартиры. Также сложно быстро определить причину отключения.
Второй способ подключения УЗО без заземления – это установка отдельного аппарата на каждый опасный участок. В таком случае устройство защиты будет стоить дороже, и в распределительном щитке будет занимать больше места. С другой стороны, при отключении одного участка цепи, другие останутся подключенными к электричеству, и не придется столкнуться с ситуацией, когда весь дом будет обесточен. В этом случае схема подключения однофазного УЗО такова: от счетчика фазный провод подключается к каждому автоматическому выключателю, а от него к каждому УЗО.
При подключении УЗО к сети следует придерживаться следующего правила: нельзя объединять нулевые проводники в узел после УЗО. Это приведет к ложным срабатываниям. Кроме того, после монтажа защитной цепи следует проверить, правильно ли собрана схема подключения УЗО без заземления. Сделать это можно следующим образом: подключить электрооборудование к розетке, которая находится в цепи УЗО. Если после включения прибора УЗО не отключится – схема подключена правильно. Также нужно проверить УЗО на срабатывание в результате возникновения тока утечки, путем нажатия на кнопку «ТЕСТ» на самом УЗО.
Кратко – о предназначении устройства защитного отключения и его устройстве
Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.
Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания
Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.
УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции
Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.
Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.
УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.
Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».
Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.
Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе
Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.
Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.
Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.
На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.
Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.
Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.
Принципиальная электрическая схема дифференциального выключателя (УЗО).
Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.
Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.
Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами
Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током
На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.
Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.
Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.
Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
Выбор дифавтомата:
Выбор дифавтомата осуществляется по следующим критериям:
— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:
Uном. ДА⩾ Uном. сети
При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.
— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:
- С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
- С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
- С помощью следующей таблицы:
Таблица автоматических выключателей для однофазной сети 220 В
| Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Ток,1 фаза, 220В. | Сечение жил кабеля, мм2 |
| 16 | 0-2,8 | 0-15,0 | 1,5 |
| 25 | 2,9-4,5 | 15,5-24,1 | 2,5 |
| 32 | 4,6-5,8 | 24,6-31,0 | 4 |
| 40 | 5,9-7,3 | 31,6-39,0 | 6 |
| 50 | 7,4-9,1 | 39,6-48,7 | 10 |
| 63 | 9,2-11,4 | 49,2-61,0 | 16 |
| 80 | 11,5-14,6 | 61,5-78,1 | 25 |
| 100 | 14,7-18,0 | 78,6-96,3 | 35 |
| 125 | 18,1-22,5 | 96,8-120,3 | 50 |
| 160 | 22,6-28,5 | 120,9-152,4 | 70 |
| 200 | 28,6-35,1 | 152,9-187,7 | 95 |
| 250 | 36,1-45,1 | 193,0-241,2 | 120 |
| 315 | 46,1-55,1 | 246,5-294,7 | 185 |
Таблица автоматических выключателей для трехфазной сети 380 В
| Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Ток, 1 фаза 220В. | Сечение жил кабеля, мм2. |
| 16 | 0-7,9 | 0-15 | 1,5 |
| 25 | 8,3-12,7 | 15,8-24,1 | 2,5 |
| 32 | 13,1-16,3 | 24,9-31,0 | 4 |
| 40 | 16,7-20,3 | 31,8-38,6 | 6 |
| 50 | 20,7-25,5 | 39,4-48,5 | 10 |
| 63 | 25,9-32,3 | 49,2-61,4 | 16 |
| 80 | 32,7-40,3 | 62,2-76,6 | 25 |
| 100 | 40,7-50,3 | 77,4-95,6 | 35 |
| 125 | 50,7-64,7 | 96,4-123,0 | 50 |
| 160 | 65,1-81,1 | 123,8-124,2 | 70 |
| 200 | 81,5-102,7 | 155,0-195,3 | 95 |
| 250 | 103,1-127,9 | 196,0-243,2 | 120 |
| 315 | 128,3-163,1 | 244,0-310,1 | 185 |
| 400 | 163,5-207,1 | 310,9-393,8 | 2х95* |
| 500 | 207,5-259,1 | 394,5-492,7 | 2х120* |
| 630 | 260,1-327,1 | 494,6-622,0 | 2х185* |
| 800 | 328,1-416,1 | 623,9-791,2 | 3х150* |
— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.
— По дифференциальному току:
Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.
В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:
ΔIсети=((0.4*Iсети)+(0.01*Lпровода))*3, миллиАмпер
где: Iсети — ток сети (рассчитанный по формуле выше), в Амперах; Lпровода — общая длина проводки защищаемой электросети в метрах.
Рассчитав ΔIсети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔIДА:
ΔIДА⩾ ΔIсети
Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА
Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются, как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.
В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.
— По типу исполнительного механизма:
Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.
Как выбрать и не ошибиться
Независимо от назначения устройства подбираются по следующим параметрам:
По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.
Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:
- Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
- Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
- Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.
Инструкция подключения
Самое главный момент при установке – это схема подключения, так как создание цепи отличается от привычного. Также учитывается метод подключения и тип:
- Устройство имеет входные и выходные контакты. Когда осуществляется подключение нужно помнить, что через аппарат должны идти и фаза и ноль.
- При установке необходимо подключить предохранитель, благодаря которому обеспечится защита устройства и счетчика;
- Как уже говорилось, необходимо позаботиться об установке автоматического выключателя. В случае если ток превысит норму, система отключится;
- На устройстве находится снизу и сверху специальные клеммы для подключения с определенным обозначением. Если подключить не в ту клемму аппарат может сгореть. Обычно сверху размещены входные контакты, а снизу выходные. Следует руководствоваться следующим принципом: верху подключаются провода, которые дают ток, а снизу те, что идут к приборам;
- При подключении следует следить, чтобы все устройства прилегали плотно, как в верхней части, так и в нижней, в ином случае произойдет нагрев;
- Чаще всего аппарат подключается там, где существует риск повреждения от тока. В жилых помещениях — это ванная комната и кухня, так как там повышенный уровень влажности;
- Все схемы подключения делятся на многоуровневый тип и с одним уровнем. Если предусмотрено подключение при многоуровневой защите, необходимо провести точные расчеты, при которых учитывается каждое устройство, работающее в сети. В случае ошибки подключения, система будет выключаться.
- Устройства нижнего уровня функционировать должны вместе с автоматом защиты. Подключение должно происходить таким образом, чтобы при перегорании одного аппарата, остальные продолжали работу. При данной схеме подключения лучше доверить работу специалисту.
- При типе подключения с одним уровнем можно установить защиту на всю проводку сразу или для отдельной системы. Это тип требует правильной организации подключения и неотъемлемой частью выступает установка автоматического выключателя. Он предназначается для того чтобы исключить риск замыкания. При установке на всю проводку, аппарат необходимо размещать рядом со счетчиком.
- Когда срабатывает устройство, выключается электричество. Запрещается сразу включать устройство, необходимо сначала найти причину отключения. Не зная причины, и при моментальном подключении устройства приборы в помещении могут сгореть. Нужно все вилки вынуть из розеток, выключатели привести в положение «выкл» и выключить всю технику. Когда такие манипуляции проделаны, можно запустить устройство, если оно работает причина в отдельном приборе. Когда не работает, проблема может заключаться не в проводке квартиры, а в подъезде.
Если в процессе работы подключения УЗО с заземлением возникли трудности, лучше обратиться к специалисту за помощью.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

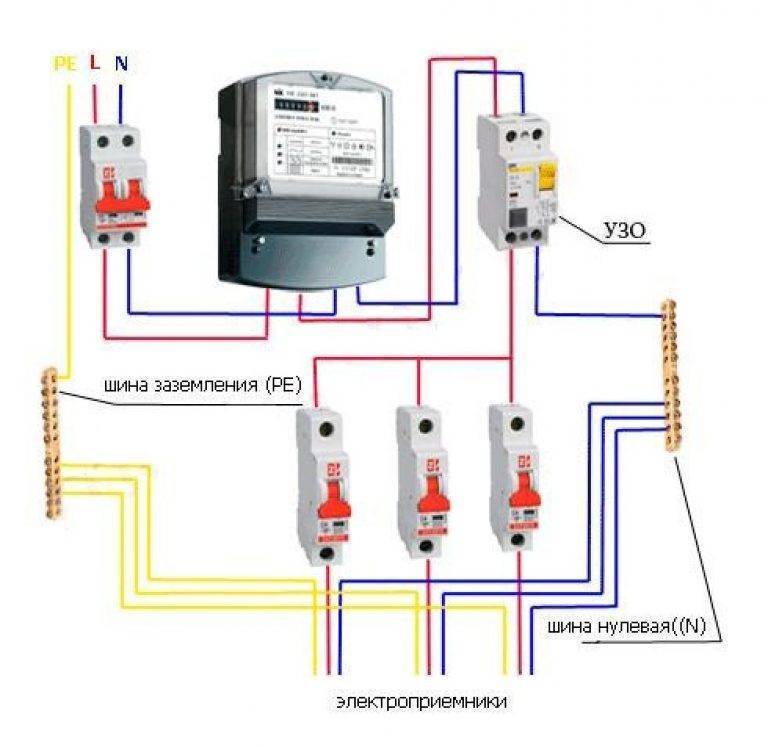

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

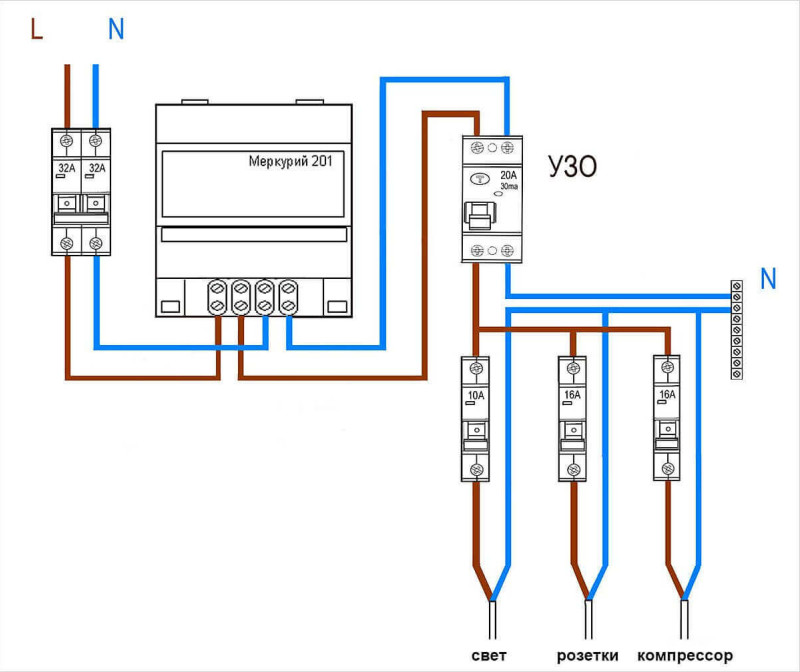

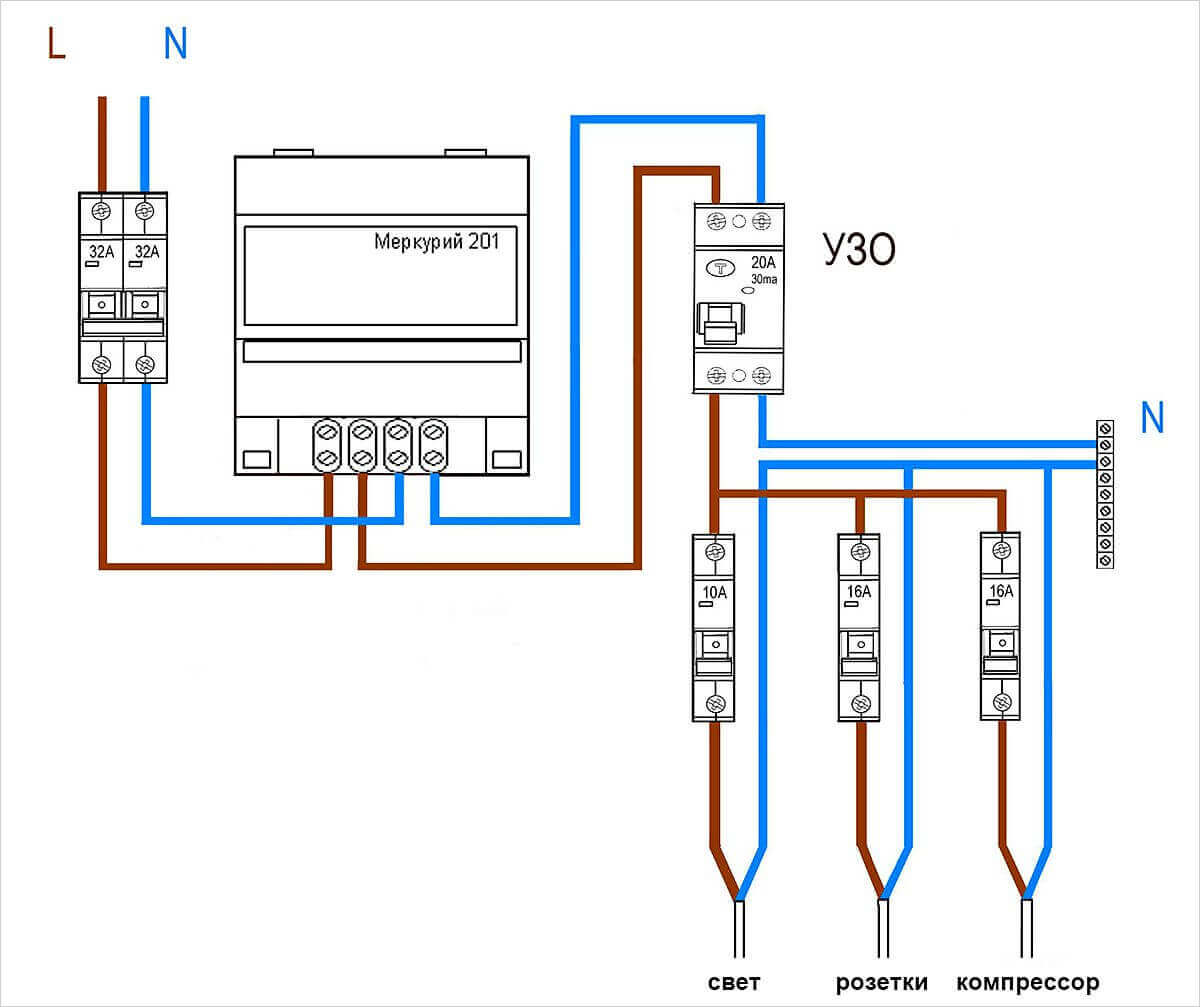

Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

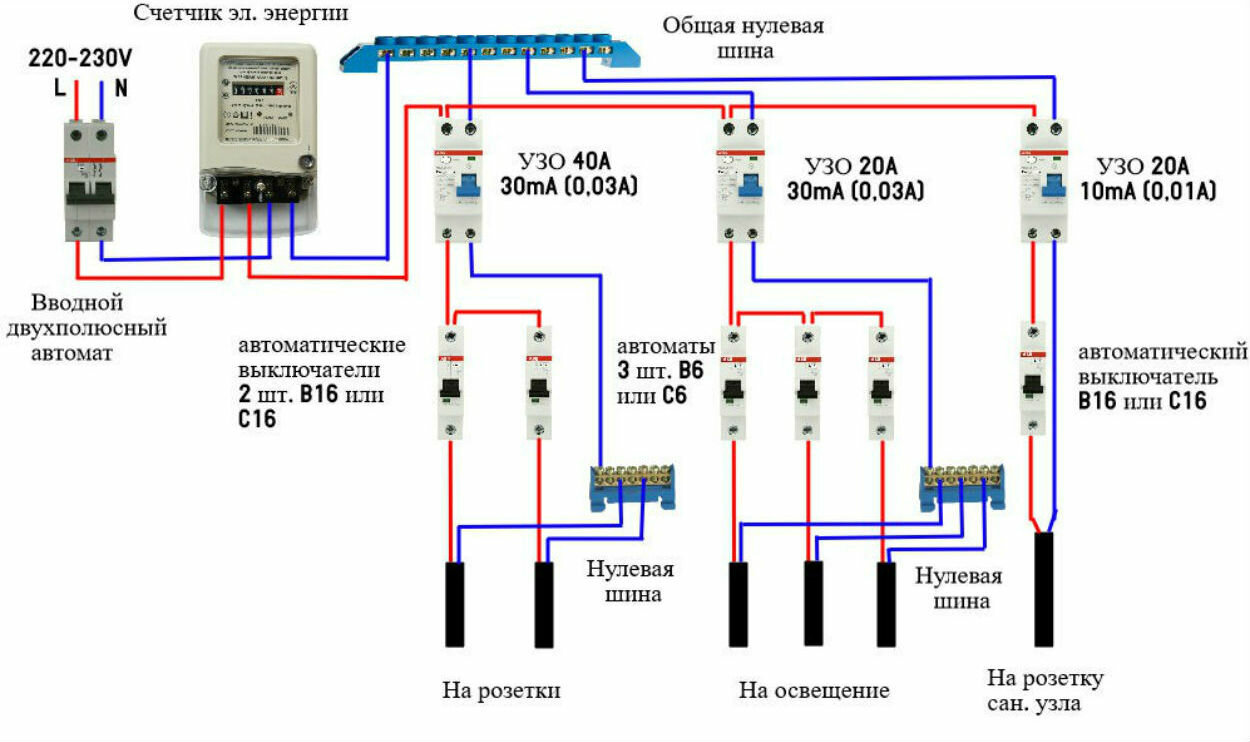

Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Подключение 3-фазной сети
Трехфазная сеть в квартирах не встречается. Ее можно встретить в частном доме. К ней подключают деревообрабатывающие, токарные станки, двигатели большой мощности.
Схема подключения трехфазного УЗО отличается только количеством выводов в приборе. У трехполюсного УЗО 8 выходов: 4 входящих L1, L2, L3 и N и столько же исходящих. Чтобы не запутаться в проводах при подключении, используйте обозначения проводов из следующей таблицы:
| Российские обозначения | Европейские обозначения | ||
| Фаза А | Желтый | L1 | Коричневый |
| Фаза В | Зеленый | L2 | Черный |
| Фаза С | Красный | L3 | Серый |
| Нулевой провод | Синий (голубой) | N | Синий (голубой) |
| Заземляющий провод | PE | Зелено-желтый |
Рассмотрим два варианта подключения.
Общее УЗО для 3-фазной сети и групповые УЗО
В сети 380В используется 4 провода: 3 фазных и один нулевой. УЗО необходимо подключить к вводному трехполюсному автомату, соблюдая маркировку.
Провода после вводного УЗО подключаются к групповым автоматам. Каждый фазный провод подключается к однополюсному УЗО, а нулевой провод берем с общей шины.
Общее УЗО на схеме 3-фазной сети:
Общее УЗО для 3-фазной сети со счетчиком
Эта схема подключения практически не отличается от предыдущей. Единственное отличие — в схеме имеется электросчётчик. Групповые УЗО тоже подключены к отдельным линиям электросети.
Схема подключения УЗО в трехфазной сети со счетчиком:
Виды УЗО и технические характеристики
Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.
Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.
Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.
Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.
Назначение и область применения УЗО
Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.
К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.
В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.
Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи.
УЗО схема без заземления
